Как заменить прокладку под головкой двигателя москвич

Замена прокладки ГБЦ Москвич 412

Пол года назад на Москвиче 412 уже производилась замена прокладки ГБЦ. Причина пробитой прокладки была из-за некачественной охлаждающей жидкости. Дешевый кислотный антифриз разъел прокладку и алюминий головки. Головку двигателя восстановили (поварили, отшлифовали) и установили на блок.

Владелец авто приехал после пробега 3 000 км опять с той же проблемой. И опять слили с двигателя очень вонючий антифриз. Последствия использования некачественного антифриза будет показано в нашем фотоотчете. В этот раз уже залили качественный антифриз фирмы HEPU (объем системы охлаждения 10,3 л), а также снова поменяли прокладку головки блока, а заодно и клапанной крышки Москвича 412.

IZh Москвич 412 «Золотое Руно» ’75 › Logbook › Капиталка: Часть II — Снятие ГБЦ, осмотр двигателя

Недавно перевезли Москвич в новый гараж. За зимний сезон решили сделать то, на что не решались уже давно. А всё началась со слива масла из кпп и снятия выхлопной. Но раз уж поезд тронулся, остановить его уже сложно.

В общем скинули ГБЦ. Звучит просто, но когда делаешь это в первый раз… В общем я чувствую что во мне что-то вновь проснулось.

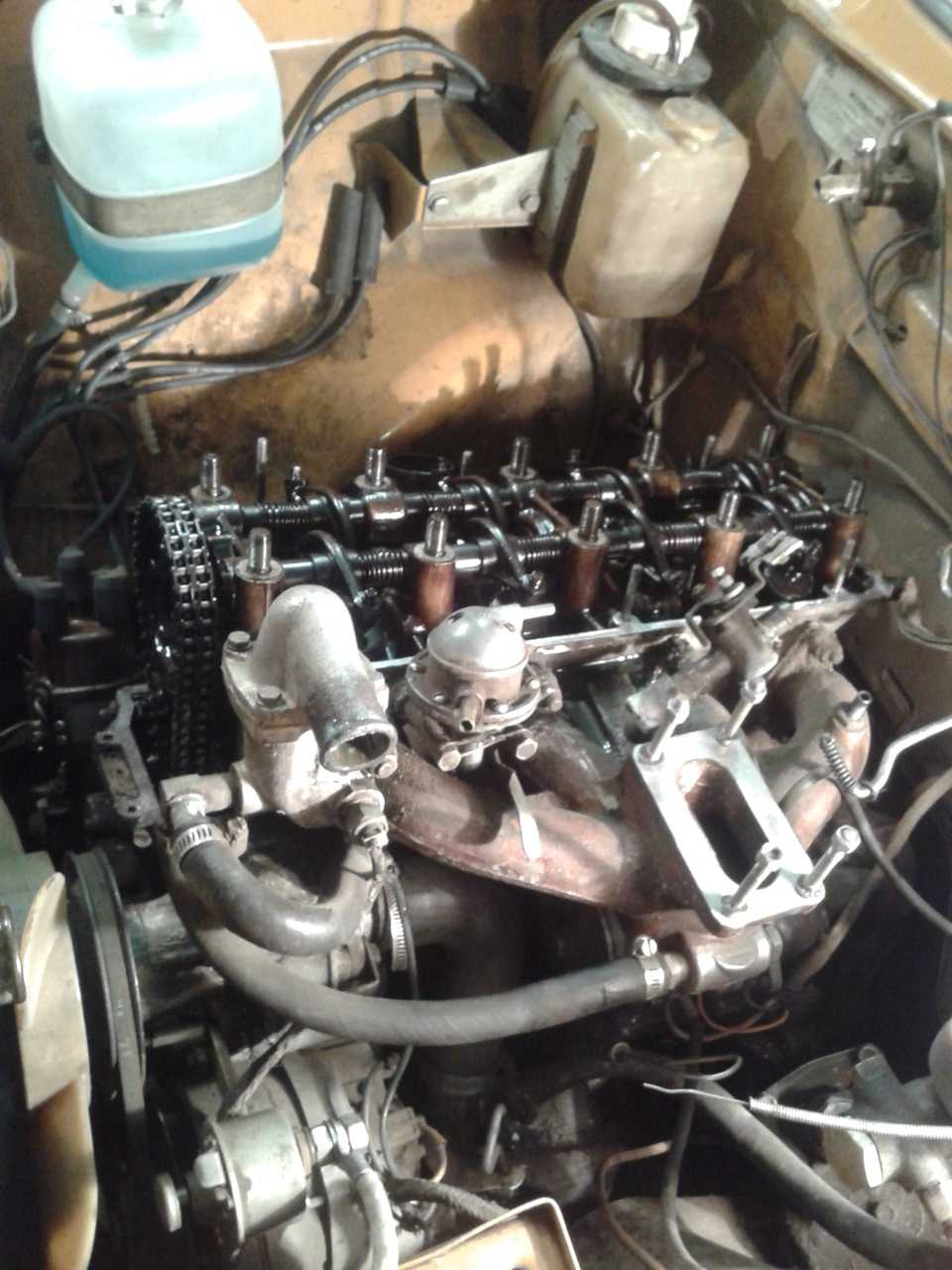

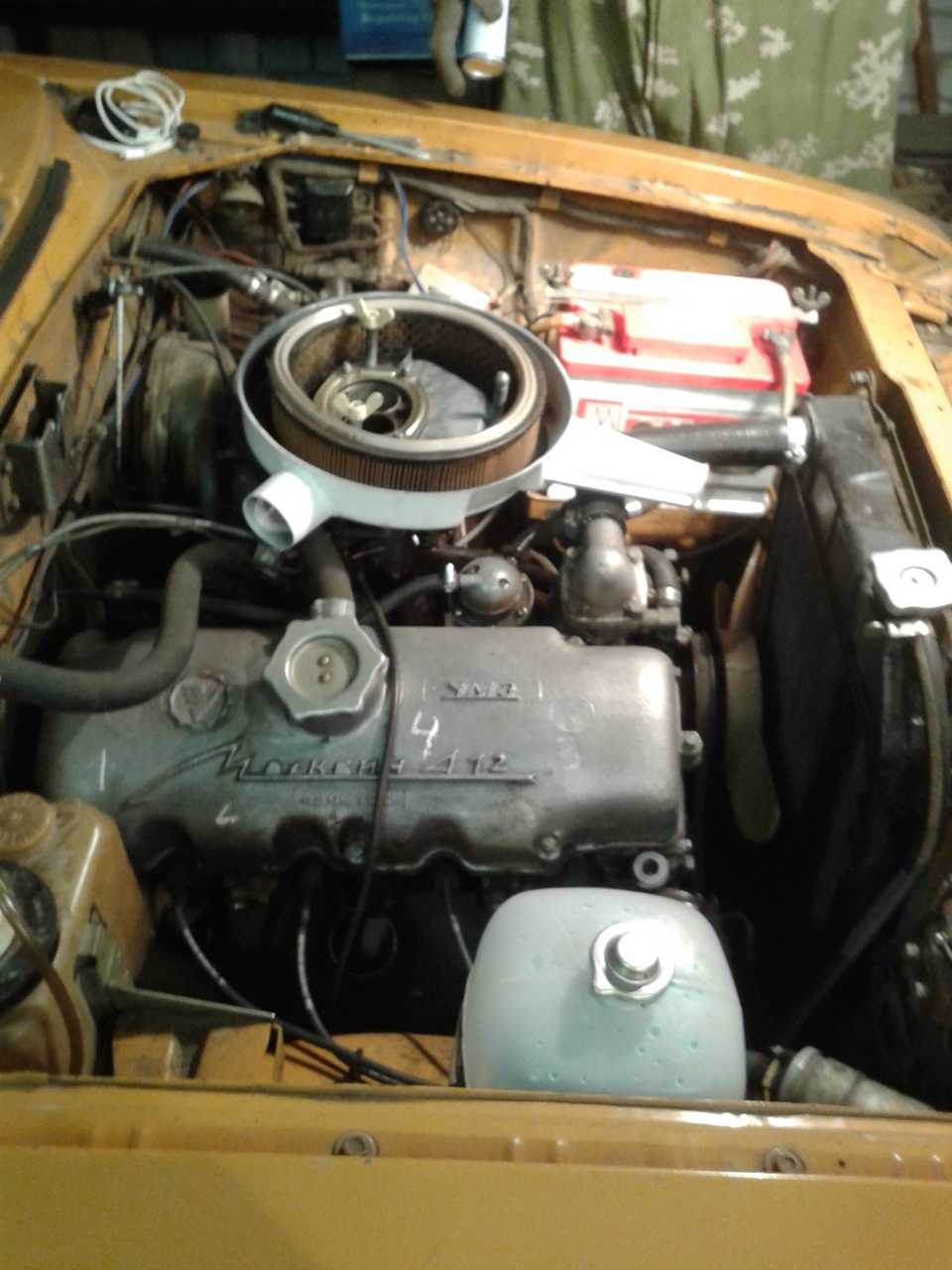

Крышку сняли просто. Ничего здесь объяснять не надо — всё на инстинктах. Дальше веселее. Просто так ГБЦ не снять — нужно слить ОЖ (Да и масло с двигателя заодно). У 412 есть два крана слития ОЖ. Один у выпускного коллектора, второй с другой стороны. Второй мы открыть не смогли — пришлось довольствоваться тем что есть. Как и предполагалось Тосол был с некими примесями, совсем не чистый. Это меня насторожило.

Снимаем карбюратор. Его в чистку, но это позже. Крышку накинули чтобы пыль не попадала.

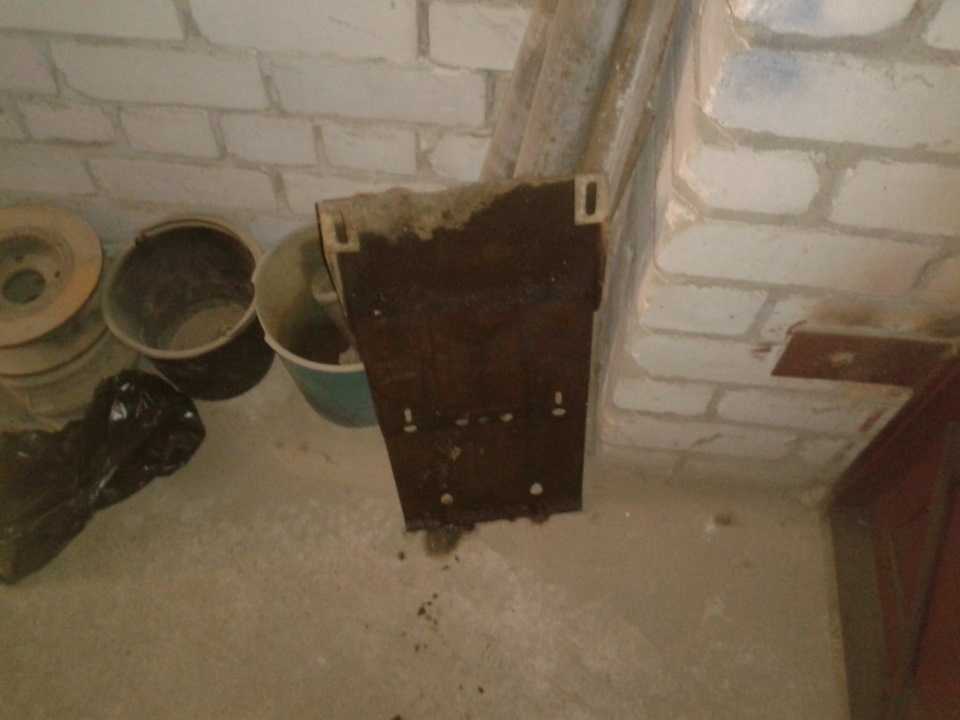

Заодно пока сливали масло сняли защиту. В ней нашлась пара пропавших винтиков и болтиков.

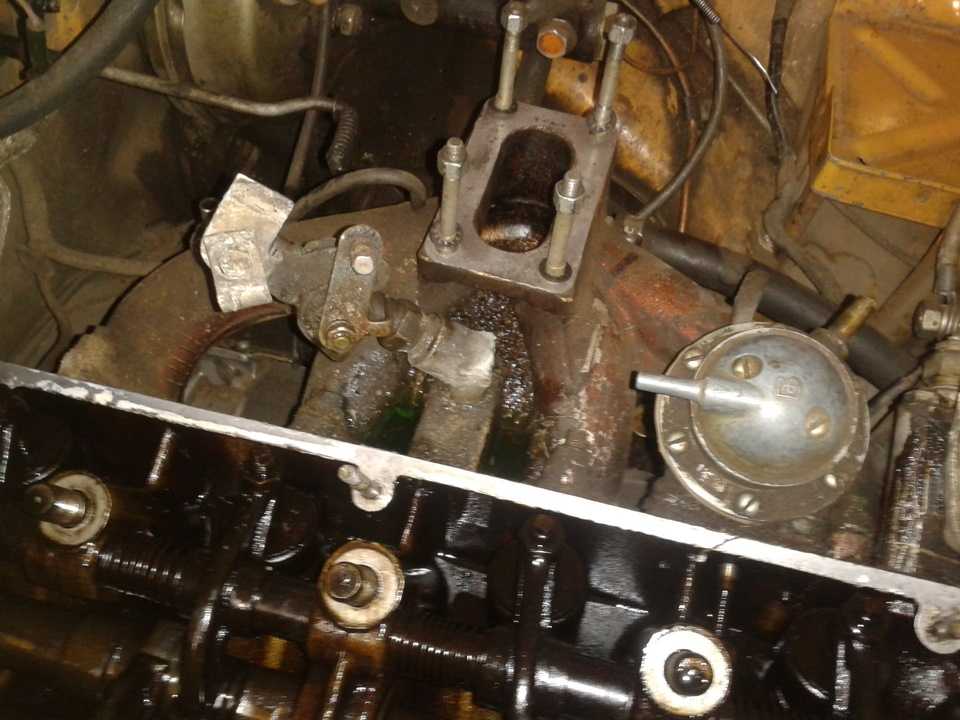

Меня всегда волновал тосол, что стоял во впускном коллекторе

И я был прав, что обратил на это внимание. Неправ был, что временил

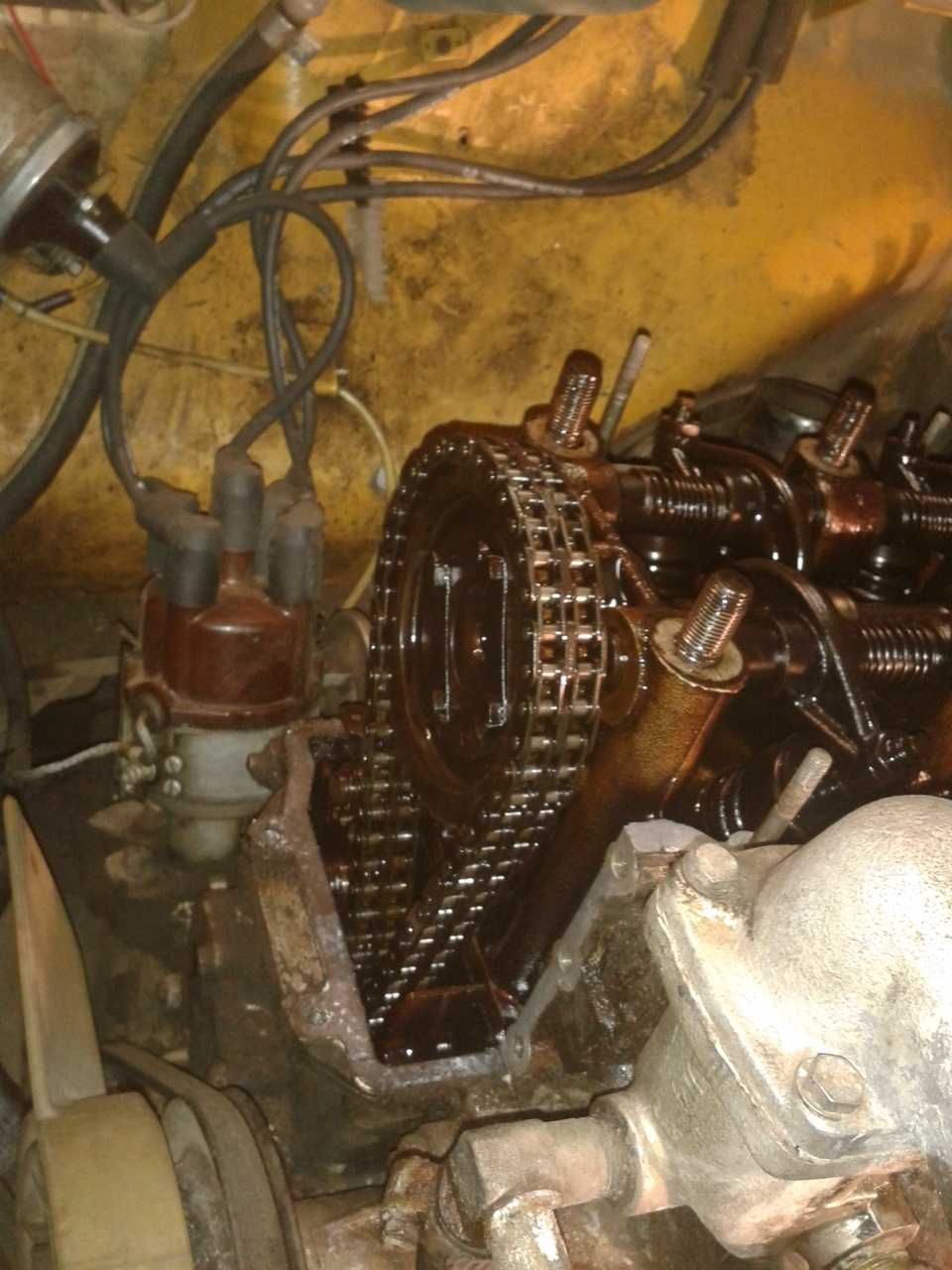

Пути назад нет. Снимаем крышку, прикрывающую цепь. Фиксируем цепь проволокой, дабы та не провалилась вниз. Снимаем звезду. Здесь без помощника точно не обойтись. Этим помощником был я о_О

Откручиваем все гайки, аккуратно снимаем ГБЦ. Бачок омывайки тоже снимаем, чтобы не мешал. А ещё патрубок печки.

Смотрим. Прокладка местами вспучилась, а местами продавилась. На ней следы засохшего тосола…

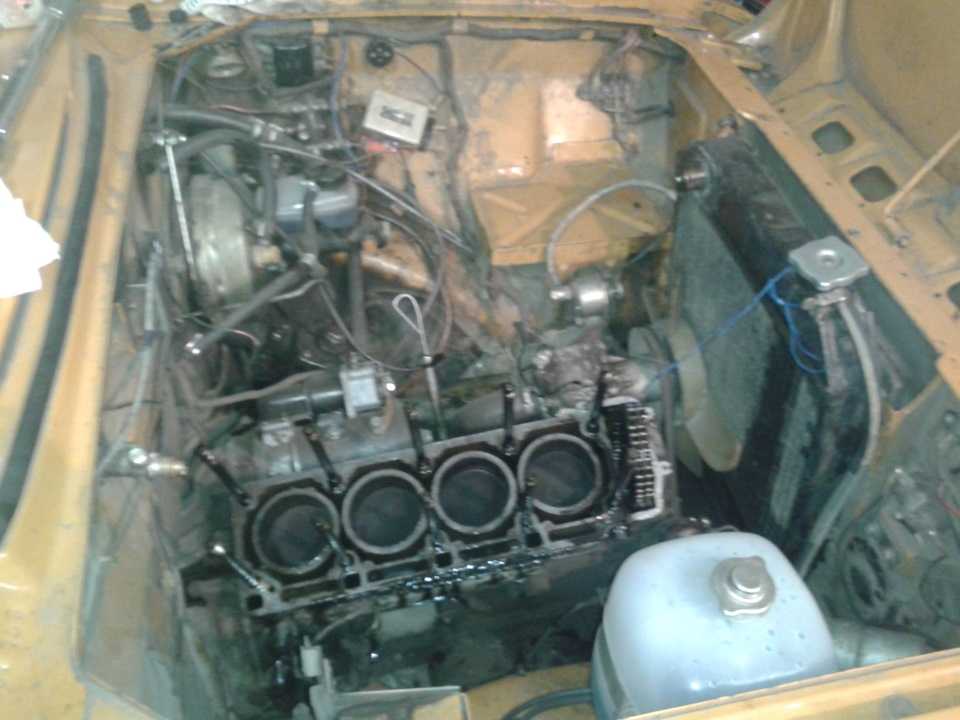

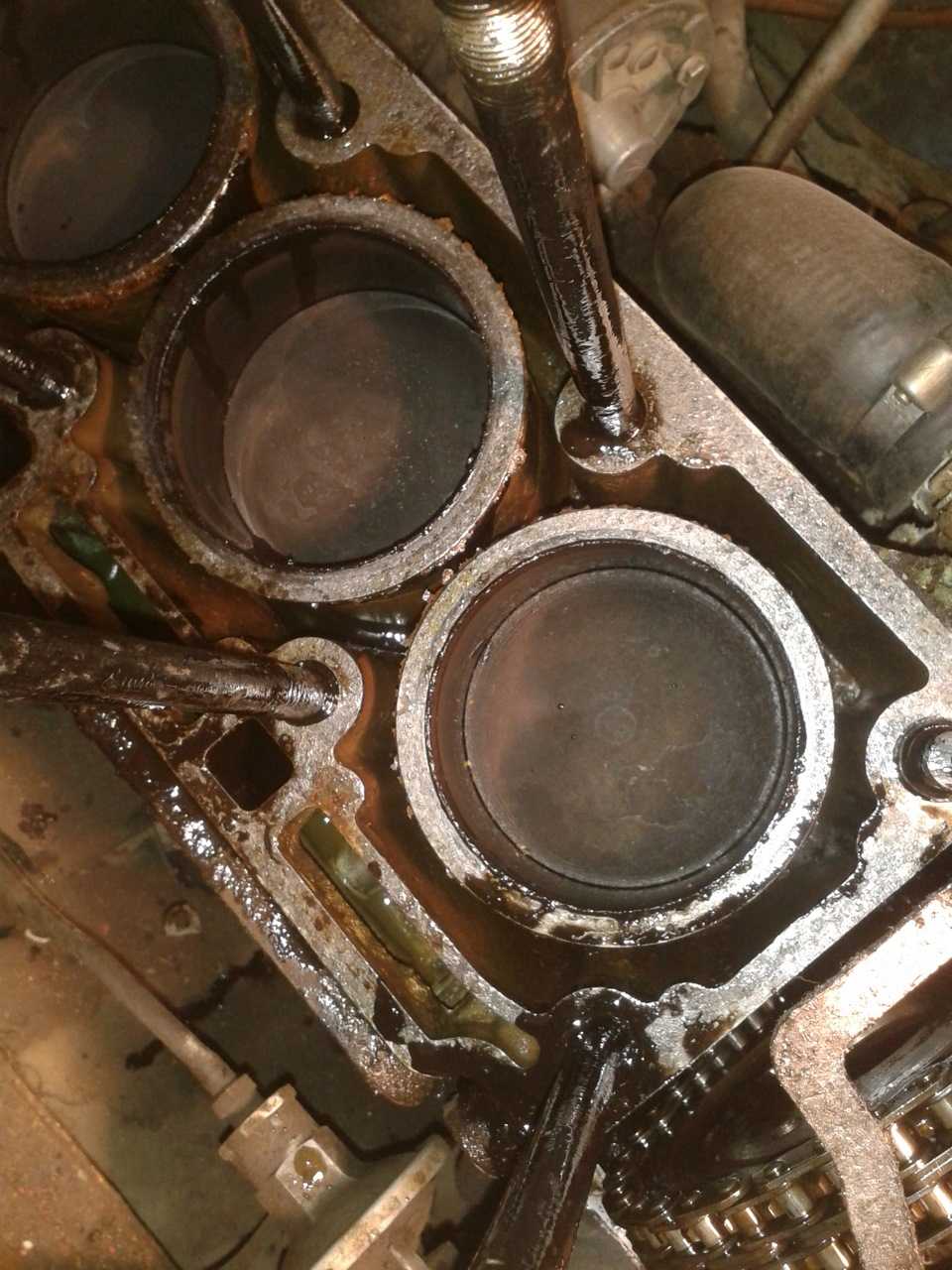

Заглядываем в блок. Цилиндры вроде в норме, но на гильзах и в самом блоке какой-то странный налет. Покажет ли фотография всё — хз.

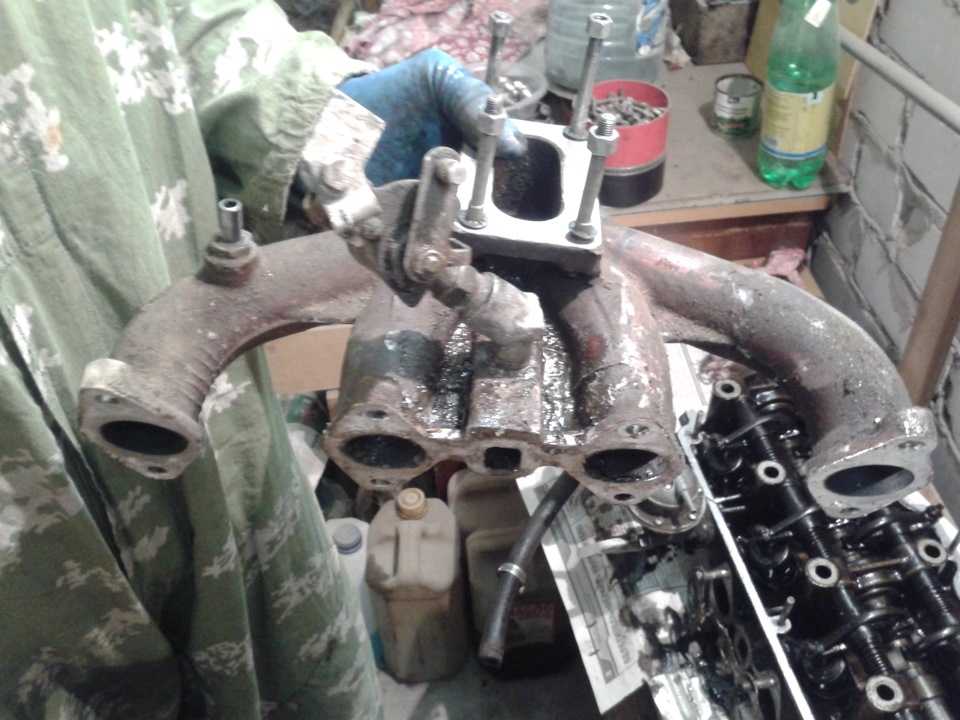

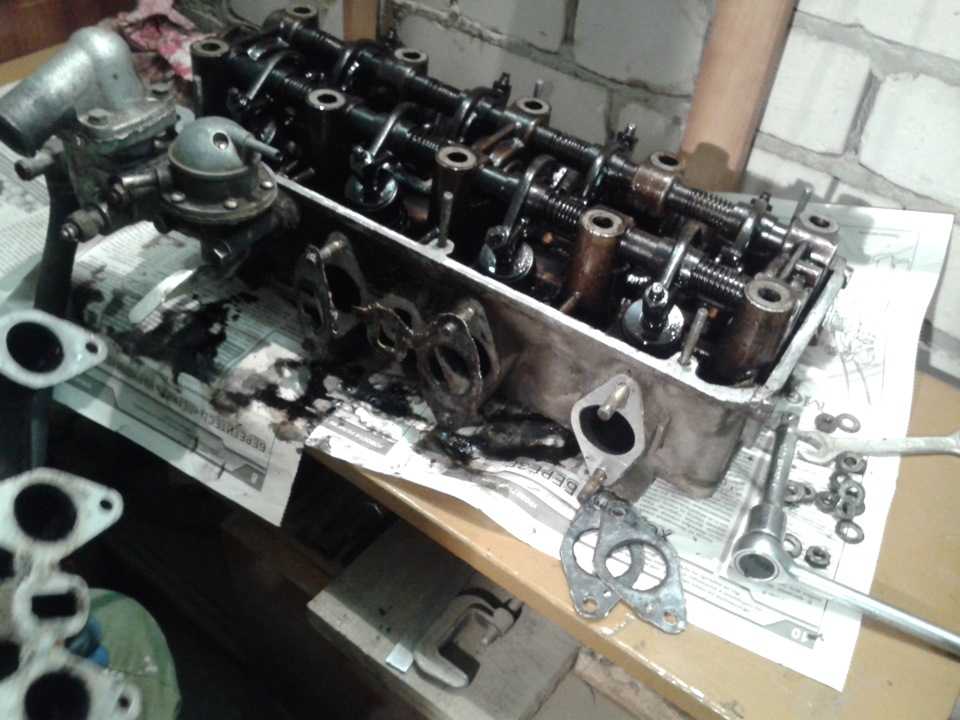

Ставим голову на верстак/столик. Осматриваем. Надо помыть бы. Снимаем с неё впускной и выпускной коллекторы…

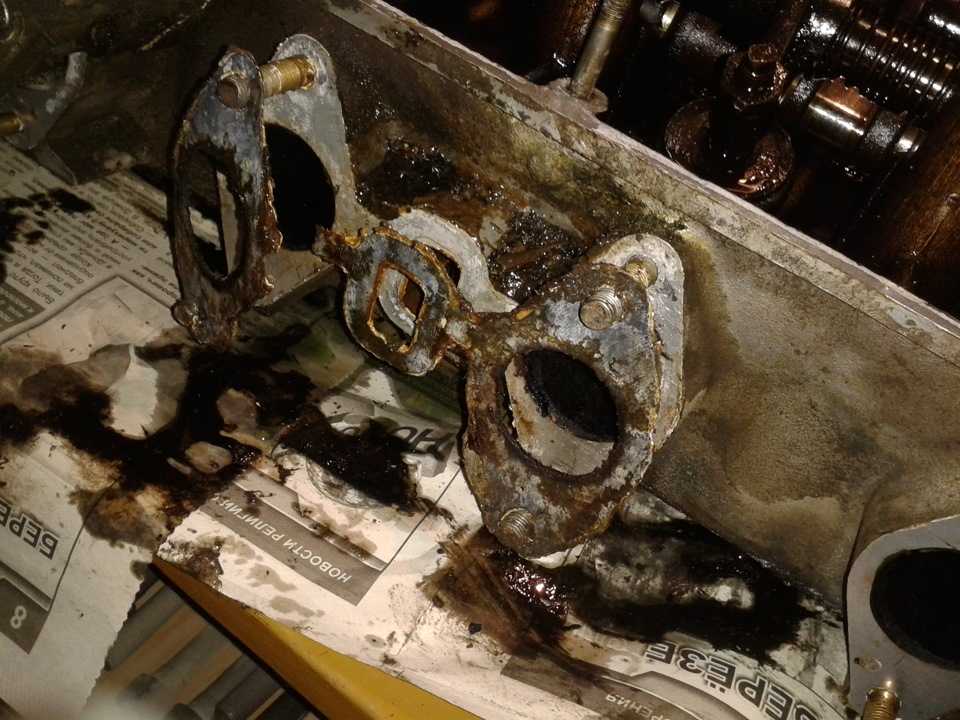

Такое ощущение, что во впуск попадал тосол.

Переворачиваем ГБЦ, смотрим на нижнюю часть. Мама дорогая, что здесь произошло?

Процесс замены прокладки ГБЦ

  • Отсоединяем все провода, тяги, тросики.
  • Сливаем охлаждающую жидкость.
  • Отсоединяем патрубки системы охлаждения.
  • Снимаем клапанную крышку.
  • Выставляем двигатель по меткам.
  • Снимаем звезду распредвала.
  • Откручиваем гайки крепления ГБЦ.
  • Снимаем ГБЦ.
  • Очищаем посадочные поверхности.
  • Устанавливаем новую прокладку.
  • Устанавливаем ГБЦ.
  • Регулируем клапана.
  • Подключаем все отключенное ранее.
  • Заливаем охлаждающую жидкость.
  • Заводим и прогреваем двигатель.

Начинаем процесс замены прокладки ГБЦ на автомобиле Москвич-412.

Первым делом ключом на 10мм откручиваем минусовую клемму АКБ.

Откручиваем три гайки верхней крышки корпуса воздушного фильтра.

Ключом на 8мм откручиваем четыре гайки крепления корпуса воздушного фильтра к карбюратору.

Снимаем корпус фильтра отсоединив две шлангочки.

Теперь отсоединяем от карбюратора шланг вакуумного корректора, трос подсоса и тягу акселератора. Отсоединяем от впускного коллектора шланг вакуумного насоса и провод массы двигателя.

С другой стороны карбюратора отсоединяем шланг подачи топлива и две шланги подачи газа с редуктора.

На тройнике водяного охлаждения отсоединяем провод с датчика температуры двигателя.

Откручиваем пробку радиатора чтобы развакуумировать систему охлаждения.

Откручиваем нижний патрубок радиатора.

И сливаем с радиатора охлаждающую жидкость подставив снизу емкость.

Теперь можем отсоединять патрубки системы охлаждения от ГБЦ.

Отсоединяем патрубок охлаждения впускного коллектора.

Газовый редуктор находится под капотом справа и шланги идут поверх двигателя в левую часть подкапотного пространства. Поэтому отсоединяем шланги от редуктора и отводим их в сторону, чтобы не мешали нам.

Снимаем со свечей высоковольтные провода. Поддержки проводов прикручиваются гайками к клапанной крышке. Поэтому сразу же откручиваем и все остальные гайки крепления клапанной крышки. Используем ключ на 10мм.

Ключом на 13мм откручиваем гайки крепления выпускного коллектора.

Также нам необходимо слить охлаждающую жидкость с блока двигателя, чтобы при снятии ГБЦ она не попала в масло. Для этого на блоке установлен кран. У нас вместо крана одета шланга с заглушкой. Снимаем шланг и сливаем охлаждающую жидкость в подставленную снизу емкость.

Прокручиваем двигатель за вентилятор охлаждения по часовой стрелке до совпадения меток.

На шкиве коленвала есть небольшая насечка, которая должна совпасть со штырьком на блоке двигателя.

На распредвале метка совпадает с выступом на головке двигателя.

Нам теперь необходимо корректором нарисовать свою метку на звезде распредвала и цепи. Чтобы при снятии звезды вернуть ее на свое место.

Ключом на 10мм откручиваем семь болтов крепления передней крышки ГБЦ.
