Датчик коленвала на лада калина: где находится, замена

Признаки неисправности датчика коленвала

Признаки неисправности датчика положения коленвала:

  • нарушение плавного процесса сгорания топливно-воздушной смеси (детонация) в двигателе при динамической нагрузке;
  • на холостом ходу обороты становятся неустойчивыми;
  • низкий уровень мощности двигателя транспортного средства;
  • снижение уровня динамики автомобиля;
  • двигатель не реагирует на зажигание, т.е. он не заводится;
  • машина дергается по ходу движения;
  • неконтролируемое повышение или понижение оборотов.

Причины поломки:

  1. Замыкание между витками в обмотке ДПКВ. В результате импульсы сбиваются к ЭБУ. Здесь необходимо заменить прибор.
  2. Поломка зубьев задающего венца.
  3. Нерабочие контакты, которые находятся в системе обмотки и подвода проводов. В данных обстоятельствах не требуется менять ДПКВ, а следует сделать очистку соединения и обмотки.
  4. Основанием выхода ДПКВ из строя может стать и наличие механического повреждения, которое было получено в период проведения работ под капотом.
  5. Еще одним обстоятельством, повлекшим поломку коленчатого вала, может стать попадание инородных объектов в область между ДПКВ и зубчатым шкивом.

Эти ошибки и неполадки в работе транспортного средства могут быть вызваны другими поломками. Датчик положения коленвала, признаки неисправности которого могут быть обусловлены различными обстоятельствами, требует тщательной проверки.

Далее поговорим о признаках поломки. Каковы основные симптомы неисправности датчика коленвала? Такой вопрос является актуальным. Основными признаками выхода из строя регулятора положения коленчатого шкива можно назвать:

  1. Детонирование двигателя (стук гидрокомпенсаторов) при больших нагрузках или езде в гору на пониженных оборотах.
  2. Мотор стал работать менее устойчиво. В частности, на холостом ходу вы заметите падение и резкое увеличение оборотов. Кроме того, ваше транспортное средство может заглохнуть на холостом ходу как во время езды, так и при стопе на светофоре.
  3. Мотор не может работать на полную мощность, и это падение оборотов вы сможете заметить без приборных показаний. Мощность двигателя может периодически падать и подниматься, вне зависимости от каких-либо факторов.
  4. Значительное снижение динамических характеристик транспортного средства.
  5. С запуском двигателя внутреннего сгорания могут возникнуть проблемы.
  6. Кроме того, одним из самых заметных признаков поломки данного регулятора, как указано ранее, является невозможность запуска мотора.
  7. Еще один признак неисправности датчика положения коленчатого вала — пропадает искра, не совсем отсутствует, но периодически не появляется.

Первое, что стоит отметить: ДПКВ не барахлит и не работает от раза к разу, он либо функционирует в заданном режиме, либо не работает вовсе. Это обусловлено простотой конструкции элемента. Процесс поломки детали необратим. Если он потерял работоспособность, то вновь уже не заработает. Данная деталь является неремонтопригодной. Если проверка подтверждает его неисправность, он заменяется на новый.

Зачастую поломка ДПКВ заключается в их изношенности (при длительных поездках). Некорректная работа ДПКВ проявляется следующими признаками:

  • слабая мощность работы двигателя;
  • не работает двигатель, остановка работы двигателя при запуске – «глохнет»;
  • холостой ход дает слабые обороты;
  • самопроизвольное изменение частоты оборотов мотора.

Появление значка «Check-Engine» на панели управления (следует проверить двигатель), и ошибка бортового компьютера №0340 на 90% гарантируют причину неправильной работы двигателя по причине поломки датчика коленвала.

Для уточнения предполагаемой причины поломки, можно вычислить сопротивление датчика коленвала, а именно ее катушки (в норме – 550-700 Ом), с помощью мультиметра. В разделе сопротивления мультиметра, устанавливаем указатель на 2000 Ом, т.к. показатель нормы 550-700 находится в промежутке между 200-2 000 Ом.

Датчик фаз

Автомобили семейства ВАЗ оснащают бензиновыми четырехцилиндровыми инжекторными двигателями мощностью от 80 до 120 лошадиных сил. Двигатели различаются объемом и мощностью, типом головки блока цилиндров (8-ми и 16-клапанные) и электронными блоками управления (ЭБУ).

Для чего необходим датчик фазы

Первые инжекторные моторы не были оборудованы датчиком фаз. ЭБУ получал все необходимые сигналы с датчика положения коленчатого вала (ДПКВ). Когда коленчатый вал оказывался в положении впрыска топлива в один из цилиндров, ЭБУ получал сигнал и открывал форсунки. Топливо впрыскивалось в общий впускной коллектор, где смешиваясь с воздухом, превращалось в топливовоздушную смесь. После чего клапана соответствующего цилиндра открывались и он втягивал в себя готовую смесь. Машины с такой системой питания оказались экономичней и мощней, чем карбюраторные, за счет более точного дозирования топливовоздушной смеси. Введение стандарта Евро-0 потребовало от автопроизводителей кардинально изменить систему подготовки и подачи топливовоздушной смеси. Это удалось сделать с помощью разделенного впрыска топлива.

Замена ГРМ Лада Калина 8 клапанов собственными силами

Замена ГРМ Лада Калина 8 клапанов несложная операция, по крайней мере здесь все гораздо прочем чем с версией двигателя с 16-ю клапанами. На Lada Kalina с 8-клапанным мотором менять ремень по данным завода изготовителя требуется раз в 75 тысяч километров. Обрыв ремня приводит к загибанию клапанов. А гнутые клапана, это дорогостоящий ремонт всего двигателя, поэтому игнорировать процедуру не стоит. Проверку ремня необходимо проводить раз в 15 тысяч километров. Если вы обнаружите дефекты или масло на ремне, то его необходимо менять незамедлительно.

Подробная схема привода ГРМ Лада Калина далее.

  • 1 — зубчатый шкив коленчатого вала
  • 2 — зубчатый шкив насоса охлаждающей жидкости
  • 3 — натяжной ролик
  • 4 — задняя защитная крышка
  • 5 — зубчатый шкив распределительного вала
  • 6 — зубчатый ремень ГРМ
  • А — прилив на задней защитной крышке
  • В — метка на шкиве распределительного вала
  • С — метка на крышке масляного насоса
  • D — метка на шкиве коленчатого вала.

Для замены ремня привода газораспределительного механизма нам следует демонтировать ремень привода генератора или ремень привода вспомогательных агрегатов для Калины с кондиционером. Шестигранником «на 5» отворачиваем четыре винта крепления передней верхней крышки привода ГРМ и снимаем пластиковый кожух.

Во избежание повреждения датчика положения коленчатого вала необходимо снять и его. При выключенном зажигании отжимаем фиксатор колодки жгута проводов и отсоединяем колодку от разъема датчика. Головкой «на 10» отворачиваем болт крепления датчика.

Вынимаем датчик из отверстия прилива крышки масляного насоса и откладываем его на место, где нет стальных опилок, могущих впоследствии нарушить работу датчика.

Перед демонтажем ремня необходимо проверить фазы газораспределения двигателя — установить поршень 1-го цилиндра в положение ВМТ (верхней мертвой точки) такта сжатия. Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода генератора до момента совмещения метки 1 на зубчатом шкиве распределительного вала с приливом 2 на задней крышке привода ГРМ.

Чтобы убедиться в правильном положении коленчатого вала, вынимаем резиновую заглушку смотрового окна в верхней части картера сцепления. Риска 2 на маховике должна располагаться напротив прорези 1 шкалы которая видна в окне крышки картера сцепления.

Перед отворачиванием болта крепления шкива привода генератора просим помощника зафиксировать коленчатый вал от проворачивания, вставив через окно в картере сцепления отвертку между зубьями маховика.

Головкой «на 17» отворачиваем болт крепления шкива привода генератора снимаем шкив и шайбу.

Шестигранником «на 5» отворачиваем три винта крепления передней нижней крышки привода ГРМ. Снимаем крышку.

Накидным ключом «на 15» ослабляем затяжку болта крепления натяжного ролика.

При этом натяжной ролик повернется и натяжение ремня ослабнет. Снимаем ремень привода ГРМ со шкивов коленчатого и распределительного валов. Вынимаем ремень из моторного отсека.

Внимание! После снятия ремня привода ГРМ нельзя проворачивать коленчатый и распределительный валы во избежание утыкания поршней в клапаны. Размеры зубчатого ремня привода ГРМ Lada Kalina с двигателем 8 клапанов — ширина 17 мм, число зубьев 113

Для снятия натяжного ролика ремня ГРМ отворачиваем болт его крепления и снимаем натяжной ролик вместе с болтом.

Признаки неисправности

Если у вас есть в распоряжении мультиметр и обычная отвертка, вы сможете без особых проблем самостоятельно проверить работоспособность устройства.

К признакам неисправностей датчика коленвала относят:

  • На приборной панели загорается сигнальная лампа, рекомендующая проверить двигатель;
  • При холостом ходу двигатель ведет себя неустойчиво;
  • Падает тяга;
  • Обороты двигателя падают, поднимаются;
  • Происходит детонация, то есть выстрелы впускного или выпускного коллектора;
  • Двигатель не удается завести.

Перед тем как его проверить, до него сперва необходимо добраться. А находится устройство в не очень удобном месте на двигателе. Так что приготовьтесь затратить на это некоторое время.

Вообще же искомый нами датчик находится на крышке масляного насоса. Искать его нужно непосредственно возле шкива генератора.

Теперь к вопросу о том, как его проверить. Рассмотрим две наиболее распространенных ситуации, но для начала снимем элемент.

  • Демонтаж датчика осуществляется ключом на 10 миллиметров;
  • Обязательно перед снятием сделайте специальные метки на картере и датчике. Это позволит вернуть его на прежнее место, либо установить новый регулятор в правильном положении;
  • Если отсутствуют внешние, заметные на глаз повреждения датчика коленчатого вала, тогда необходимо использовать мультиметр;
  • Не забудьте замерить расстояние между датчиком и диском синхронизации. В нормальном положении зазор составляет в пределах от 0,6 до 1,5 миллиметра.

Первый способ проверки

В данном случае вам потребуется омметр. которым вы будете заменять сопротивление на обмотке. Согласно нормам завода-производителя, показатель составляет от 550 до 750 Ом.

Ничего страшного, если ваши показатели несколько отличаются от нормы. Если же отклонения серьезные, вам обязательно придется заменить датчик.

Следует отметить справедливости ради, что датчик положения коленчатого вала на моделях ВАЗ 2110 редко ломается. Среди основных причин его отказа от нормальной функциональности является накопление грязи, механические повреждения, а также банальный заводской брак.

Второй метод

Здесь потребуется вольтметр, трансформатор и измеритель индуктивности. Мерить сопротивление желательно в условиях компактной температуры.

Когда показатели омметра получены, вооружитесь прибором для измерения индуктивности. В норме прибор должен показать от 200 до 4000 единиц (миллигенри).

Мегомметром измеряется сопротивление при питании обмотки датчика положения коленвала в 500 вольт. При нормальном состоянии показания составят не более 20 Мом.

Датчик коленвала Лада Гранта

ДПКВ или датчик коленвала для лады гранты — это один из самых важных измерительных узлов во всем автомобиле. Его предназначением является измерение частоты вращения коленчатого вала, а также его положения. Во время считывания параметров, датчик посылает сигналы в контроллер, который эти данные обрабатывает и выдает необходимые импульсы на форсунки.

Сам узел достаточно надежен в работе и редко выходит из строя. Однако если его работоспособность нарушается, это доставляет значительные проблемы для дальнейшей работы двигателя. К тому же, само изделие неремонтопригодное, потому подлежит обязательной замене на новое.

Где находится датчик коленвала в Гранте

Устройство располагается рядом с масляным фильтром в левой, задней части двигателя автомобиля. Если точнее, то на шкиве привода генератора.

Проверка работоспособности

Будьте уверены, что при поломке ДПКВ двигатель вашего автомобиля завести будет затруднительно. Изделие не имеет подвижных частей в своем составе, поэтому выявить причины неисправностей при беглом взгляде не представляется возможным.
Наиболее распространенные причины поломок:

  • разрушение электропроводки в результате коррозии;
  • обрыв, замыкание обмотки катушки ДПКВ.

Основные признаки неисправности:

  • проблемы с запуском двигателя (в том числе и невозможность запуска);
  • глохнущий мотор после достижения им рабочего нагрева;
  • нестабильная работа ДВС, его детонация и снижение мощности.

Для того чтобы проверить датчик его необходимо демонтировать, подключить к его контактам щупы мультиметра и замерить уровень сопротивления. Какой щуп, к какому разъему подключать, принципиального значения не имеется. Перед подключением мультиметра к разъемам датчика, не забудьте переключить режим измерения прибора в положение «2К».

Уровень сопротивления рабочего датчика должен соответствовать следующим интервалам: 550-750 Ом.
Существуют и другие способы диагностики. Например, проверка датчика, не снимая его с автомобиля. Для этого необходимо отключить контактную фишку от разъема ДПКВ и подключить мультиметр.

После чего, нужно вращать шкив коленвала и при этом наблюдать за показаниями на дисплее измерительного устройства. Напряжение должно составлять 0,3 Вольта.

Замена датчика коленвала Лада Гранта

Открываем капот автомобиля, отсоединяем минусовую клемму аккумуляторной батареи.
Для того чтобы быстро найти датчик, ориентируйтесь по точке установки масляного фильтра который располагается в левой части двигателя (точнее на задней, левой стороне). ДПКВ установлен немного ниже фильтра.
Для быстрого проведения демонтажа понадобится ключ на 10.

Первым делом найдите контактную фишку, которая подключена непосредственно в разъем самого датчика. Для того чтобы снять штекер, необходимо при помощи пальцев отогнуть специальный пластиковый фиксатор и удерживая его в таком положении, потянуть фишку в обратную сторону от места ее соединения с разъемом детали.
Остается только демонтировать датчик положения коленвала для гранты. Для этого при помощи имеющегося у вас ключа, необходимо открутить крепежный болт на 10. Для более комфортной работы удобнее всего использовать головку необходимого размера, трещотку и небольшой удлинитель. Если вы не имеете удобного инструмента для проведения работ, снятие и установку делали можно выполнять из-под днища автомобиля (предварительно сняв защиту, если таковая у вас установлена). Открутите и извлеките крепежный болт.
Теперь самое время аккуратно вытащить сам датчик. Чтобы это сделать, ухватитесь за корпус изделия. Приложите необходимое усилие и начните медленно тянуть корпус в направлении от места его крепления. После чего, изделие выйдет без затруднений.
Если по каким либо причинам вам потребуется установить старый датчик обратно, обязательно очистите его стержень от следов загрязнений. Общий процесс обратного монтажа аналогичен описанным выше шагам демонтажа, только в обратной последовательности

Обратите внимание, что крепежную гайку сильно закручивать не требуется. При закручивании применяйте среднее усилие.

Как вы могли убедиться вопрос о том, как поменять датчик коленвала для Лады Гранты не вызывает особой сложности и требует от автолюбителя минимальных действий, усилий.

Замена датчика фазы на Ладе Калине своими руками

Первым делом немного РѕР± инструменте, который понадобится для выполнения данного РІРёРґР° ремонта. Рљ счастью, здесь можно обойтись РѕРґРЅРёРј только ключом РЅР° 10. РќРѕ лучше всего использовать именно головку СЃ воротком, Р° еще удобнее — трещотку. Просто обычным ключом делать это будет довольно неудобно.

Наглядно сначала стоит показать, где все это находится:

Ртак, сначала нужно будет отсоединить штекер питания, предварительно отжав пластиковый фиксатор, немного РїСЂРёРїРѕРґРЅСЏРІ его вверх:

После чего трещоткой откручиваем болт крепления датчика фаз Калины:

Ртеперь можно свободно его вынимать, потянув в сторону лобового стекла:

А вот так выглядит данная деталь, снятая с автомобиля:

После этого выполняем замену датчика распредвала и ставим новый на прежнее место. Сложностей в процессе работы нет абсолютно никаких.

Цена его в розничной продаже составляет от 250 до 300 рублей, в зависимости от того, где вы будете его покупать. Конечно, выходит из строя эта деталь на Калине довольно редко, но все же данная инструкция никому не помешает.

У меня Калина седан 2006г выпуска. При включении зажигания не горит чек,топливный насос не качает,после чего на панели приборов загорается лампа иммобилайзера,машина не заводится! Я вынимают предохранитель насоса и вставляю его обратно в реле зажигания слышен треск,после чего машина заводится! Подскажите что это может быть?

Проверь ЭБУ. Ресли не перенес его из под печки обязательно это сделай. Было у меня такое чек не горит, стартер даже не пробует крутить. Оказалось залит ЭБУ. Сушить не вариант-пришлось брать новый. Надеюсь, что могу ошибиться и у тебя что-то более простое.

О датчике


Принцип работы датчика Датчик считывает показания с вращения коленчатого вала и понимает, в каком положении сейчас находятся поршни двигателя. Полученные показания ДПКВ передает на электронный блок управления, а тот подает сигналы на форсунки и свечи для подачи топлива и искры в камеру сгорания ДВС.

Принцип работы датчика основан на эффекте Холла, то есть в его конструкции лежит магнит, который контактирует магнитной связью со шкивом коленчатого вала, на котором есть специальные риски.

Это единственный датчик, без которого двигатель автомобиля не сможет даже запуститься, так как именно он помогает определить ЭБУ в какой цилиндр необходимо подать топливо и искру.

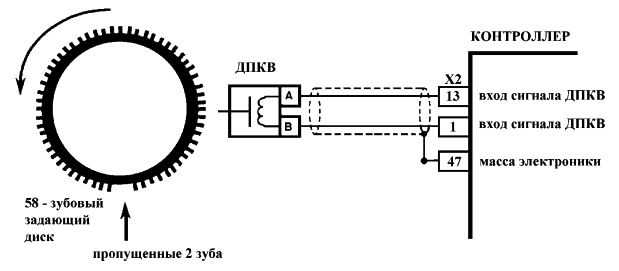

Ниже на картинке представлен ДПКВ со шкивом в разрезе.

Проверка

Проверка ДПКВ осуществляется двумя способами: визуальная и с помощью диагностического прибора.

Визуальная проверка

При проверке необходимо обратить особое внимание на состояние датчика, он должен быть в хорошем состоянии и не иметь следующих дефектов:

  • Не должно быть трещин и сколов;
  • Головка датчика не должна иметь следов грязи и стружки;
  • Разъем должен четко фиксироваться и не болтаться;
  • Провод должен быть без повреждений изоляции и экрана;
  • Провода возле разъема не должны быть оголены;

Так же при визуальной проверке необходимо проверить сам шкив. Зубцы его должны четко выделяться и быть не забитыми грязью

Особое внимание следует обратить на его демпфер, довольно часто венец шкива проворачивается на демпфере и датчик считывает неправильные показания с датчика из-за смещения венца шкива

Приметы неисправности датчика коленвала

Основная сложность в определении неисправности системы управления инжекторного двигателя в том, что симптомы выхода из построения многих датчиков и систем могут быть практически идентичны. То же самое наблюдается и с датчиком позы коленвала. Поскольку он влияет практически на все основные системы жизнеобеспечения двигателя, то и приметы могут проявляться очень размыто. Ломаться в датчике в принципе нечему, потому на его работоспособность может влиять только чистота поверхности, да и то не слишком. Ну и проводка в самых запущенных случаях может не владеть хорошего контакта. Но это мы проверим. А пока, при этих симптомах вполне вероятна нестабильная работа датчика положения коленвала:

Какие основные приметы неисправности датчика коленвала

  1. Нестабильные неженатые обороты, обороты плавают сами по себе и не поддаются регулировке. Желая здесь может быть виноват и сам электронный блок управления, не сообщая уже о топливном насосе, рампе и состоянии форсунок. Да и зажигание проверить не помешает.
  2. Утрата динамики, провалы при переходе в режим высоких оборотов, провалы при разгоне и даже мягком ускорении.
  3. Отвратительный запуск двигателя, причем машина может не пожелать запускаться ни на холодную, ни на горячую. Не говоря уже о тех случаях, когда двигатель, представлялось бы, без видимых на то причин попросту отказывает запускаться. Это значит, что датчик помер окончательно и система управления двигателем не понимает, что коленвал прокручивается. Для ЭБУ вал попросту стоит на месте.

Никаких сложностей, датчик можно запросто проверить на диагностическом компьютере или же на бортовом компьютере покажется код ошибки, говорящий о том, что виноват именно датчик. На ВАЗ 2114, к примеру, на заключительных 2109, 2115 и других автомобилей с этим мотором, код ошибки — 0335 или 0336. Но и это не значит, что датчик помер. Мог банально оборваться провод. Насколько есть смысл заниматься диагностикой датчика своими дланями, каждый решит сам, поскольку цена нового датчика на 2110 и все автомашины ВАЗ с инжекторными моторами составляет 155 рублей на 2015 год. Не такие вящие деньги, чтобы не позволить себе иметь такую роскошь в гараже про резерв.

Видео: Датчик положения коленвала. Проверка

Ради спортивного заинтересованности можно проверить датчик самостоятельно, хотя его работа по науке проверяется при поддержки осциллографа. Для проверки понадобится тестер. Можно для начала проверить сопротивление — для большинства датчиков оно надлежит быть в пределах 700 Ом. Также можно проверить датчик на элементарную индуктивность. Для этого необходимо подключить выводы тестера к проводам датчика, мультиметр выставить в порядок 200 мВ. В этом случае датчик должен реагировать на появление любого металлического объекта изменением напряжения.

Как проверить датчик коленвала Приора: три способа

Первый способ: проверка сопротивления омметром. Преимущество этого способа — он самый простой, легкий, не требует наличия каких-то специфических знаний. К тому, для проверки сопротивления ДПКВ нужно затратить минимум времени. Недостаток — этот способ не дает 100% гарантии точности полученного результат. В общем, решать тебе, как проверять датчик — быстро, но с вероятностью ошибиться, либо затратить немало сил и времени, но быть уверенным в достоверности результата.

Итак, для этого нужно выполнить следующее:

Оптимальным значением сопротивления катушек считается 500 — 750 Ом. Если замер показал другие данные — значительно большие или меньшие, значит с устройством не все в порядке. Но критически относится к полученному результату не стоит.

Второй способ: замер индуктивности катушки. В корпус ДПКВ встроена катушка, любая катушка имеет индуктивность. Следовательно, можно замерить значение этого параметра и сделать вывод — пригоден датчик или нет. Трудность — не все мультиметры способны замерить индуктивность, поэтому, возможно придется искать специальное приспособление.

В общем, замеряем индуктивность, в норме значение должны быть в пределах от 200 до 400 мГн. В отличие от сопротивление показатель может отличаться (но незначительно). Если разбег в значениях достигает 10% и более процентов — менять датчик коленвала Приоры.

Третий способ: самый точный. Правда, для этого необходимо осциллограф и соответствующее программное обеспечение. Щупы приспособления подсоединяем к выводам датчика, запускаем софт, берем в руки металлический предмет и проводим им возле ДПКВ. Датчик должен определять передвижения предмета, о чем будут свидетельствовать изменения в осциллограмме. Если этого не происходит — заменить ДПКВ.

Добрый день. В сегодняшней статье я собрал для вас все признаки неисправности датчика положения коленвала.

Для чего нужен датчик положения коленчатого вала и как он работает?

Датчик положения коленчатого вала служит для определения угла поворота коленчатого вала в данный момент времени.

Это единственный датчик, без которого двигатель не будет работать.

Выглядит он вот так:

По возможности, этот датчик надо возить с собой — стоит он не дорого, а в продаже, особенно в магазинах на отдаленных территориях, есть не всегда.
