Выхлопная система лада калина: замена резонатора, глушителя и составляющих (уплотнительного кольца, гофры, подвеса) своими руками +видео

Рёв, стрельба, конденсат и другие поводы заглянуть под машину

Обнаружить проблемы с глушителем легко. Трудно не заметить посторонние звуки, доносящиеся из-под машины, или резко изменившиеся тональность и громкость отклика на нажатие газа. Нередко можно заметить жидкость, вытекающую или даже брызгающую из выхлопной трубы. Всё это признаки неисправностей, но все ли они говорят о проблемах именно в выхлопной системе?

Жидкость в глушителе

Жидкость, капающая из выхлопной трубы — распространённое явление. Однако стоит различать, какая именно это жидкость. Если это вода, в этом нет ничего страшного. При изменении температуры среды влага из воздуха конденсируется на поверхностях глушителя. В случае использования стального глушителя, это может привести к коррозии, но обычно в выхлопной системе «Приоры» используется алюминизированная сталь или нержавеющая, а значит, ущерб от воды будет минимальным. В случаях сильного скопления воды бывалые автомобилисты обычно сверлят в «бочонке» глушителя дренажное отверстие.

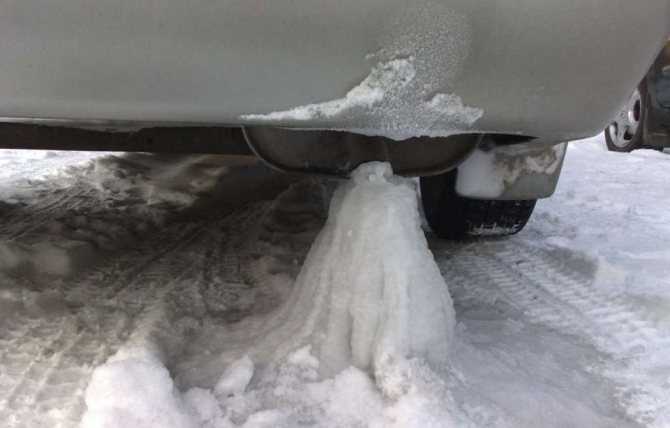

В случае чрезмерного скопления воды в глушителе, зимой можно столкнуться с обледенением выхлопной трубы

Если же из выхлопной трубы капает тосол, неисправность стоит искать не в глушителе, а в двигателе. Причина может быть в износе прокладки головки блока цилиндров, а также в разгерметизации самого блока. Тосол в выхлопной трубе — симптом серьёзных проблем, и при его обнаружении стоит безотлагательно провести диагностику двигателя.

Хлопки и выстрелы из выхлопной трубы

Хлопки, доносящиеся из глушителя, сигнализируют о наличии неисправности. Однако это тоже неисправность двигателя, а не выхлопной системы. Выстрелы или хлопки из выхлопной трубы говорят о том, что смесь воздуха и бензина не догорает в блоке цилиндров, а значит, услышав их, стоит проверить свечи и свечные провода, а также исправность газораспределительного механизма. Проблемы со сгоранием смеси не являются симптомом поломки глушителя, однако могут стать её причиной.

Видео: так звучат хлопки из глушителя

https://youtube.com/watch?v=4nj7G3So-6U

Стук из-под машины

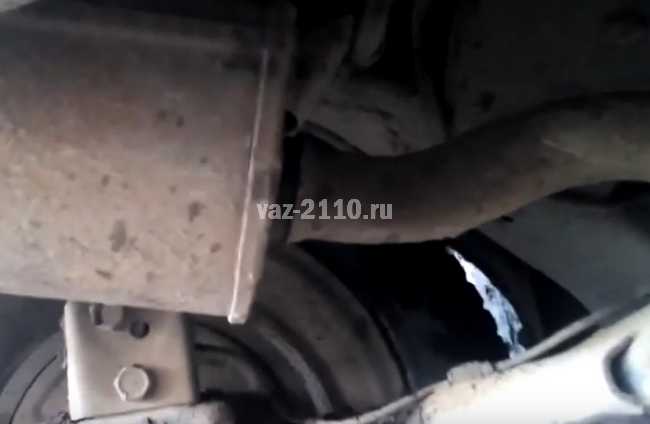

Стук из-под днища машины во время езды или дребезжание от вибраций — явление неприятное. Глушитель может задевать бензобак или днище кузова. Возможных причин этому несколько.

В первую очередь проверьте резиновые подвески глушителя. Их износ приводит к расшатыванию всей выхлопной системы. Эти крепления продаются в большинстве магазинов автозапчастей. Их цена обычно не превышает 100 рублей за одну штуку. Замените подвески на новые, и стук прекратится.
Стоит проверить, не расшатан ли хомут, соединяющий основной глушитель и дополнительный. При необходимости следует заменить болты и гайки крепления. Для замены лучше всего использовать крепёж из термостойких материалов.
Использование неправильной модели глушителя с изгибами труб, отличающимися от оригинальной запчасти, может привести к возникновению контакта между выхлопной трубой и разными узлами автомобиля: корпусом, бензобаком и даже подвеской. Будьте внимательны при выборе глушителя.

Занизил машину — стучит глушитель

При установке на «Приору» короткоходной подвески любители тюнинга нередко сталкиваются с ситуацией, когда балка подвески, переместившаяся ближе к корпусу, начинает задевать глушитель. Решить эту проблему можно сменив подвески глушителя на новые, более подходящей формы.

Громкий рёв на оборотах

Если выхлопная система автомобиля теряет герметичность, она не может эффективно снижать громкость выброса отработанных газов. Выхлоп в таком случае зачастую приобретает «псевдоспортивное» звучание. Поэтому, если глушитель зарычал, стоит искать в нём брешь. Она может быть на корпусе глушителя или на трубах. Имеет смысл проверить соединения и их крепления. Если металл, из которого изготовлен глушитель, невысокого качества, выхлопная труба может прогореть и от температуры. Свой вред выхлопной системе наносят время, коррозия и качество отечественных дорог.

Под воздействием давления и температуры могут образоваться пробоины

Прогоревший или пробитый глушитель проще всего заменить. Если разгерметизация произошла в месте стыков, можно ограничиться заменой уплотнительного кольца и необходимых деталей крепежа.

Устройство

Как мы уже говорили выше, выхлоп Приоры насчитывает три основных элемента. Рассмотрим каждый из них более подробно:

ведущий глушитель. Эллипсовидное устройство, выполненное из высокопрочного металла. Во внутренней части располагаются перегородки, необходимые для смягчения звука. Спереди и сзади к нему подведены трубы. Закрепляется он на кузове с помощью особых подушек, которые препятствуют вибрации;
дополнительный глушитель. Находится около коллектора и закрепляется на кузове аналогично ведущей конструкции. Соединение с ведущим глушителем выполнено с помощью шарниров, благодаря чему удается не допустить повреждения дна и облегчить нагрузку на устройство;
коллектор. Необходим для сбора выхлопа из двигателя и для недопущения повреждения металла вредными реагентами. Соединяется с приемником при помощи фланцев.

Процедура замены глушителя на ваз 2110

Замена приемной трубы

Автомобиль загоняют на смотровую яму и из нее с помощью соответствующих гаечных ключей откручиваются (с осторожностью!) шпильки, крепящие трубу к коллектору. Во время этого стоит быть предельно осторожным — слом шпильки серьезно усложнит ремонт

Болты соединяющие трубу с нейтрализатором подпружинены — их можно просто ослабить. Совет: перед откручиванием гаек их стоит смазать нейтрализатором ржавчины, для облегчения вращения. После демонтажа шпилек нужно провести замену прокладок и уплотнительного кольца коллектора. Возможно, заменить и саму приемную трубу. Сборка этого узла выхлопной системы происходит в обратной последовательности.

Замена нейтрализатора. Нейтрализатор помимо своих основных функций гасит вибрации двигателя
По этой причине, разбирая его стоит обратить пристальное внимание на пружины и болты — если они ослабли или повреждены коррозией — их нужно заменить. Пропускающее выхлопные газы кольцо нельзы ремонтировать — его можно только заменить на новое
Сборка узла нейтрализатора осуществляется путем последовательного наживления крепежных болтов и равномерного их закручивания.

Замена резонатора. Эта деталь соединена с одной стороны с глушителем, а с другой — с нейтрализатором. Для отсоединения от первого нужно открутить ботлы и снять общимной хомут. Если болты заржавлены — их можно попробовать обработать нейтрализатором ржавчины или же просто срезать с помощью УШМ. От нейтрализатора резонатор отсоединяют открутив или срезав соответствующие болты (они находятся на так называемом «кулаке»). После всего вышеописанного резонатор извлекается из подвесок. Так как они сделаны из резины, может потребоваться их замена. В месте соединения с нейтрализатором расположено графитовое или асбестовое уплотнительное кольцо. После осмотра их тоже возможно придется заменить. Сборка производиться в обратном порядке. При этом все стыки предварительно смазаваются термостойким герметизирующим составом.
Замена глушителя. Он соединен с резонатором через уплотнительное кольцо из графита (этот материал используется из-за его свойства не прилипать к металлу после нагрева). Крепится глушитель особым обжимающим хомутом. Его гайки также нужно открутить. Далее снимается глушитель. Это позволит осмотреть находящиеся справа и слева от него резиновые подвесные элементы — при порче их нужно заменить. Установка отремонтированного старого или же сменного нового глушителя производится в обратном порядке. Главное при это не забыть о резиновых подвесных элементах и уплотнительном кольце.

Устройство выхлопной системы «Лада-Приора»

Система отвода выхлопных газов на автомобиле «Лада-Приора» по своему строению проста и похожа на выхлопные системы большинства бюджетных автомобилей. Её можно разделить на три составные части:

выпускной коллектор с нейтрализатором газов;
дополнительный глушитель, включающий в себя резонатор;
основной глушитель.

Все три части герметично соединены между собой. Основной и дополнительный глушители крепятся к днищу автомобиля на резиновых подвесках. Выпускной коллектор присоединён непосредственно к двигателю.

«Приора» выпускается в трёх видах кузова: седан, универсал и хэтчбек. Функционально выхлопные системы автомобилей в разных кузовах не отличаются друг от друга, однако, из-за разницы в габаритах, глушители для разных версий различны по длине труб, форме их изгибов и количеству резиновых подвесок. Так, на хэтчбеках глушители несколько короче, чем на седане, а на универсалах количество креплений будет больше.

1 — прокладка ГБЦ, 2 — приёмная труба катализатора, 3 — армированная прокладка, 4 — гофра, 5 — резонатор, 6 — резиновые подвески, 7 — кронштейн, 8 — приёмная труба, 9 — уплотнительное кольцо, 10 — резиновые подвески, 11 — основной глушитель, 12 — крепления

Неисправности выхлопной системы чаще всего связаны с основным или дополнительным глушителем, поэтому и замене обычно подвергаются именно они.

Штатный глушитель-артикул и цена

Комплектуется заводом автомобиль ВАЗ 2170 «Приора» запчастью артикул №2170-120010. Исполненый из лёгкой листовой стали толщиной 0.8-1,1мм. Соединительная входная труба диаметром 48мм. Внутри камеры глушителя (овального бачка — в народе бочонка) расположен ряд параллельных камер для последнего этапа погашения силы звуковой волны выхлопных газов. Выходная труба позволяет устанавливать разного типа насадки на глушитель для придания уникальности, изменения звуковых характеристик выхлопа своего автомобиля. Цена такого штатного глушителя в пределах 1200-1600р. Шагнуть конечно можно на много дальше.

От чего зависит цена?

Для изготовления корпуса и трубок качественных узлов используют специальные нержавеющие и жаростойкие стали, рассчитанные на работу при постоянной термической нагрузке с резкими перепадами температур. Такие глушители служат дольше, но они самые дорогие. Долго прослужат и запчасти из алюминизированных сталей или алюмоцинка. Для удешевления стоимости иногда используют «черные» сплавы.

Чем больше объем глушителя, тем лучше. Другие факторы, повышающие срок эксплуатации и увеличивающие стоимость узла — более толстые стенки и сложная внутренняя конструкция, а также дополнительная термозащита.

Резонатор

Рёв, стрельба, конденсат и другие поводы заглянуть под машину

Жидкость в глушителе

В случае чрезмерного скопления воды в глушителе, зимой можно столкнуться с обледенением выхлопной трубы

Хлопки и выстрелы из выхлопной трубы

Статья в тему: Замена помпы на «классике» своими руками

Видео: так звучат хлопки из глушителя

Стук из-под машины

В первую очередь проверьте резиновые подвески глушителя. Их износ приводит к расшатыванию всей выхлопной системы. Эти крепления продаются в большинстве магазинов автозапчастей. Их цена обычно не превышает 100 рублей за одну штуку. Замените подвески на новые, и стук прекратится.
Стоит проверить, не расшатан ли хомут, соединяющий основной глушитель и дополнительный. При необходимости следует заменить болты и гайки крепления. Для замены лучше всего использовать крепёж из термостойких материалов.
Использование неправильной модели глушителя с изгибами труб, отличающимися от оригинальной запчасти, может привести к возникновению контакта между выхлопной трубой и разными узлами автомобиля: корпусом, бензобаком и даже подвеской. Будьте внимательны при выборе глушителя.

Занизил машину — стучит глушитель

Громкий рёв на оборотах

Под воздействием давления и температуры могут образоваться пробоины

Основные неисправности глушителя Лада Приора

Устройство и ремонт выхлопной системы автомобиля ваз 2107 Главными причинами для замены, ремонта этой части выхлопной системы чаще выступает прогорание, разрыв бачка при громких хлопках внутри, потеря целостности, деформация деталей конструкции. Громкий рёв при работе на высоких оборотах, удары по кузову. Важным фактором выхода из строя глушителя лада приора является коррозия металла, наступающая при потере защитного покрытия в результате перегревов, конденсации водяного пара на стенках.

Жидкость в глушителе

скопление жидкости в полости бочонка или как шутят бывалые автолюбители «капает с конца») явление достаточно частое

Важно узнать какая жидкость собирается внутри. Зачастую причиной тому водный конденсат, образующийся от перепада рабочей температуры агрегата и внешней среды. Негативно влияет на мало защищённые в антикоррозийном плане модели из железоцинковой стали

Модели, исполненные из стали с долей алюминия, или нержавеющей стали, такому влиянию поддаются в меньшей степени. Многие находят выход, просверлив дренажное отверстие в углу бачка. При обнаружении в жидкости тосола или антифриза самое время битьнтревогу. Неисправность в герметичности охладительной системы двигателя автомобиля (потеря целостности, износ прокладки головки блока цилиндров, разгерметизация блока цилиндров). Следует безотлагательно проверить работу системы охлаждения, устранить причину во избежание дальнейших негативных последствий

Негативно влияет на мало защищённые в антикоррозийном плане модели из железоцинковой стали. Модели, исполненные из стали с долей алюминия, или нержавеющей стали, такому влиянию поддаются в меньшей степени. Многие находят выход, просверлив дренажное отверстие в углу бачка. При обнаружении в жидкости тосола или антифриза самое время битьнтревогу. Неисправность в герметичности охладительной системы двигателя автомобиля (потеря целостности, износ прокладки головки блока цилиндров, разгерметизация блока цилиндров). Следует безотлагательно проверить работу системы охлаждения, устранить причину во избежание дальнейших негативных последствий.

Громкий рев на оборотах

Звук выхлопных газов меняется при достижении двигателя оборотов свыше 3000. Причиной такого поведения, зачастую, оказывается перегорание перегородок внутри резонатора, средней части выхлопной системы, забитый катализатор выхлопных газов. Потеря плотности соединений, целостности конструкции в результате действия коррозии, прогорания отдельных элементов, трещины на стыках деталей. Всё это свидетельствует об окончании срока эксплуатации запчасти. Единственным надёжным решением будет замена неисправного узла системы. Устранение этих дефектов при помощи молотка и сварочного аппарата является временным решением.

Почему глушитель стреляет

Громкие хлопки, происходящие, внутри выхлопной системы наводят на мысль об её неисправности. Неисправность, конечно, есть, но кроется она в работе двигателя машины. Выстрел происходит в результате частичного сгорания газо-топливной смеси внутри цилиндров и воспламенения остатков уже внутри системы отвода выхлопных газов.

«Выхлопная» только берёт на себя все последствия неисправности, вскоре сама может выйти из строя. Следует проверить свечи зажигания, свечные провода, всю систему подачи топлива.

Стуки из под кузова

Стуки, вибрация, посторонние звуки при движении, вещь неприятная для уха владельца автомобиля. Виновником часто становятся удары частей выхлопной системы об днище кузова и бензобак автомобиля. Причин такого поведения несколько. Первоочерёдной проверки подлежат резиновые крепежи деталей системы выхлопа, Потеря, износ которых расшатывает конструкцию, заменить их не составит большого труда. Возможна потеря плотности хомутных соединений деталей (нужно уплотнить дотяжкой крепежа, возможна нужно заменить болты крепления хомута). Установка неподходящей модели, с отличием в углах изгиба труб конструкции глушителя. Это чревато постоянным контактом с корпусом, ходовой части, бензобаком, автомобиля (требует немедленного вмешательства). Понижение клиренса машины посредством установки заниженной подвески (стучит по балке). Решается установкой подвижных крепежей подходящей конфигурации.

Какой глушитель выбрать

Нержавейка или алюминизированная сталь

Глушители для автомобилей семейства «Приора» изготавливают из стали различной толщины. Чем толще сталь, тем прочнее глушитель. Не менее важна разновидность стали. Большинство автолюбителей предпочитают проверенную годами нержавейку. Однако современная алюминизированная сталь не уступает ей в вопросах противостояния коррозии, а по общей прочности и способности поглощать вибрации значительно превосходит. Это означает, что глушитель из алюминизированной стали будет тише аналогичного из нержавейки.

Производители и цены

Детали выхлопной системы для автомобилей «Лада-Приора» производятся не только в России. Существуют глушители и резонаторы польского, турецкого и немецкого производства.

Глушитель на «Приору» стоит от одной до пяти тысяч рублей. В нижней части ценового диапазона находятся модели из тонкой стали, алюминизированные модели обычно стоят не менее трёх тысяч рублей. С резонаторами ситуация аналогичная. Цены на них начинаются примерно с полутора тысяч рублей.

Выхлопная система «Лады-Калины»

Владельцам автомобиля «Лада-Калина» рано или поздно приходится сталкиваться с ремонтом или заменой глушителя. Этот узел является одним из проблемных, что связано с заводскими недоработками. Несмотря на то что конструкция выполнена в виде цельного и герметичного корпуса без сварных швов, после пробега в 40 тыс. км система изнашивается: нарушается целостность корпуса, звук становится громче. Глушитель можно отремонтировать путём установки заплатки на прогоревшее место при помощи сварки. Однако такая мера лишь временно избавит от проблемы. Поэтому рекомендуется заменить элемент на новый. Конструкция системы выхлопа выполнена таким образом, что даже неопытный автомобилист своими руками сможет провести диагностику и замену.

Деталь, в зависимости от модификации автомобиля, отличается. Так, для кузовов седан и универсал применяется модель с изогнутой трубой, а для хэтчбека — с прямыми входной и выходной трубами. Каталожные номера деталей следующие:

1118–1200010 глушитель основной для «Лады-Калины» седан и универсал;
1119–1200010 глушитель основной для «Лады-Калины» хэтчбек.

Из чего состоит глушитель «Лады-Калины»

Основное назначение выхлопной системы — поглощение шума отработавших газов двигателя. На «Ладе-Калине» узел состоит из резонатора и глушителя. Соединяются детали между собой хомутом и уплотнительным кольцом. Глушитель — это цельная конструкция, а резонатор состоит из нескольких замкнутых камер. Соединение камер выполнено трубками небольшого размера с отверстиями. Такое конструктивное исполнение обеспечивает сглаживание резонатором звуковых колебаний. У последних версий автомобиля места стыков дополнительно прокладываются шумопоглощающим материалом.

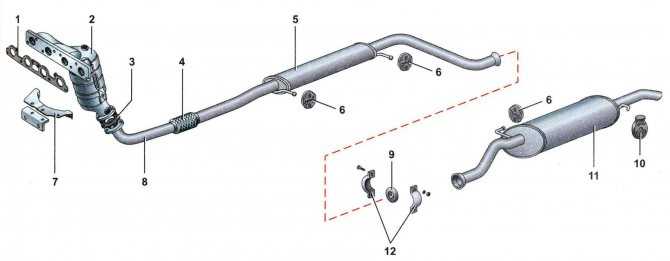

Система выпуска отработавших газов: 1-прокладка; 2-каталитический нейтрализатор; 3-уплотнительная прокладка; 4-металлокомпенсатор; 5-дополнительный глушитель; 7-кронштейн каталитического коллектора; 8-приёмная труба; 8, 10-подушки подвески глушителей; 9-металлическое уплотнительное кольцо; 11-основной глушитель; 12-скобы хомута

Установка резонатора

Монтаж детали производится в обратном порядке. Соблюдение необходимой последовательности, а также использование оригинального резонатора для «Лада-Приора» обеспечивает простую, не вызывающую особых затруднений, установку детали

Особое внимание необходимо уделить соединению нового резонатора с трубой глушителя. Рекомендуется заменить специальное металлическое уплотнительное кольцо между данными компонентами, а также сам хомут на новые, с целью обеспечения необходимого уровня герметизации соединения, надёжности и жёсткости конструкции

Зажим крепёжных элементов осуществляется последовательно, без перекосов уровня расположения труб резонатора и глушителя.

Резонатор «Лада-Приора» в выхлопной системе распологается, как правило, после коллекторной трубы (штанов) либо после катализатора

На автомобиле «Лада-Приора» рекомендуется устанавливать резонатор, который изготавливается из нержавеющих вариантов стали. Это обстоятельство позволяет значительно увеличить срок службы этой детали. Установка подобного резонатора осуществляется на его стандартное крепление и каких-либо дополнительных доработок или усовершенствований в выхлопной системе авто не требуется.

Специалисты не советуют пытаться установить резонаторы, которые предназначены для эксплуатации на других моделях автомашин. Например, не стоит пытаться на «Лада-Приора» монтировать резонатор с отечественной марки «Лада-Калина». Это обусловлено целым рядом причин, которые впоследствии скажутся негативным образом на технико-эксплуатационных характеристиках авто, а подобная замена превратится лишь в пустую трату денег, времени и усилий.

При установке резонаторов с других автомобилей на «Лада-Приора» могут наблюдаться посторонние шумы и нежелательная вибрация при работающем двигателе, причиной чего являются дефекты в изгибах формы и размеров, а также в отличиях крепления детали к подвесам кузова автомашины. Все эти моменты определяются соответствующими нормами и стандартами на заводе изготовителе.

К основным достоинствам детали относятся:

уменьшенная шумность выхлопа по сравнению с заводским;
толщина перегородок составляет 2,0 мм;
целостность и качественная сборка корпуса (используется импульсная аргонодуговая сварка);
качественная обработка сварных швов на корпусе, которая включает несколько этапов и заключается в их механической обработке, последующей полировке и специальной кислотной пассивации.

Замена штанов

Штаны

Приемная труба, она же называется штанами (из-за своего внешнего вида), крепится к коллектору при помощи шпилек и гаек. Ее фиксация с нейтрализатором осуществляется подпружиненным соединением.

Снимите приемную трубу, обращая повышенное внимание на ее крепление к коллектору. Тут используются шпильки, не болты
Они вкручены в коллектор, и на них накручены соединительные гайки.
Если шпильку повредить, заменить ее будет крайне сложно

Потому важно постараться сохранить старую в целостности и сохранности.
Обработайте гайки известным всем нам средством WD40

Это позволит не прикладывать чрезмерное усилие и сохранить шпильки целыми

Потому важно постараться сохранить старую в целостности и сохранности.
Обработайте гайки известным всем нам средством WD40. Это позволит не прикладывать чрезмерное усилие и сохранить шпильки целыми. Если не получится, шпильки высверливаются

Процесс сложный, длительный, требующий опыта и сноровки.
Между коллектором и штанами находится прокладка, которую следует заменить. Также поставьте новое уплотнительное кольцо нейтрализатора.
Теперь жестко прижмите приемную трубу, используя гайки. Для этого потребуется ужать прокладку.
Закрутите затем болты подпружиненного соединения с нейтрализатором вашего ВАЗ 2110

Если не получится, шпильки высверливаются. Процесс сложный, длительный, требующий опыта и сноровки.
Между коллектором и штанами находится прокладка, которую следует заменить. Также поставьте новое уплотнительное кольцо нейтрализатора.
Теперь жестко прижмите приемную трубу, используя гайки. Для этого потребуется ужать прокладку.
Закрутите затем болты подпружиненного соединения с нейтрализатором вашего ВАЗ 2110.

Как вы заметили, ничего сложного в данной работе нет. Каждый элемент достаточно легко демонтируется, на его места ставится новый

Просто соблюдайте осторожность, действуйте аккуратно и последовательно. Плюс, разумеется, не забывайте о значимости качества новых деталей. Покупайте лишь хорошие запчасти, которые обеспечат длительную и эффективную службу выхлопной системы на вашем автомобиле ВАЗ 2110

Покупайте лишь хорошие запчасти, которые обеспечат длительную и эффективную службу выхлопной системы на вашем автомобиле ВАЗ 2110.
