Как правильно подтянуть ручник на ладе калина

Замена троса ручника на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Трос ручного тормоза — со временем он растягивается и приходит в негодность, а иногда даже бывает что он рвётся (На самом деле всё от его качества зависит, некоторые тросы бывают вообще даже и не растягиваются), все эти проблемы связанные с тросом, вызывают кучу неудобств, всё начинается с того, что автомобиль попросту на ручник нельзя будет поставить или он будет держать машину, но очень и очень слабо, поэтому чтобы таких неудобств не было, трос время от времени подлежит замене на новый, сделать это не сложно и можно самому и даже ехать на сервисы не нужно.

Примечание! Для осуществления работ по замене троса, рекомендуем чтобы было удобно работать: Во-первых загнать автомобиль на смотровую яму и во-вторых запастись воротком и к нему накидными головками, если у вас нет такой возможности, тогда обычными ключами запаситесь, такими как накидные и гаечные!

  • Замена троса ручника
  • Дополнительный видео-ролик

Где находится трос ручника? Он проходит под днищем автомобиля, чтобы более подробно понять его месторасположение, сперва на ручник нужно будет глянуть (Указан красной стрелкой на большом фото), рядом с ним есть кронштейн он ещё синей стрелкой указан, так вот под днищем трос точно в этом же месте располагается, вообще троса всего три и два последних обязательно должны заменяться в сборе (Парой), первый трос это тот который от ручника идёт (Маленький трос, см. маленькое фото), два вторых это которые к кронштейну подсоединяются, кронштейн так же показан на маленьком фото и указан синей стрелкой.

Когда нужно менять трос ручника? Он от старости может приржаветь или если им не пользоваться, точно такая же ситуация случится, в связи с этим в оболочки он начнёт перемещаться с большим трудом, будет заедать и даже возможно толком не держать машину, кроме этой проблемы, трос нужно менять когда он размахрился (Это можно понять взглянув на него) или сильно вытянулся (Если трос даже регулировкой нельзя уже настроить, то он сильно вытянулся, как регулировать трос, читайте в этой же статье ниже).

Как заменить трос ручника на ВАЗ 2110-ВАЗ 2112?

Примечание! Сразу перед тем как преступить к работе, оба задних тормозных барабана снимите с автомобиля, потому что концы троса к тормозным колодкам прикрепляются, а не сняв барабан вы никак до колодок не доберётесь (О том как его снять, читайте в статье: «Замена тормозных колодок на десятке»)!

Снятие: 1) В начале подлезьте под автомобиль и при помощи двух ключей, в том месте которое указано красной стрелкой, ослабляем затяжку контргайки (Всего в том месте две гайки, обе они контрятся, первая гайка которая стоит ближе к кронштейну, это регулировочная, вторая же то контргайка, благодаря ним кстати можно трос отрегулировать, делается это вот как: Контр гайка ослабляется и регулировочная вращается в нужном направлении, тем самым кронштейн начинает перемещаться и происходит регулировка троса, в завершение контр гайка вновь стопорит регулировочную и тем самым трос отрегулирован) и после чего можете их обе выкручивать, когда гайки будут у вас в руках, отведите кронштейн назад и главный трос (Его ещё тягой называют) выведется из кронштейна (см. маленькое фото).

Примечание! После проделанной операции, из кронштейна выньте оба конца троса, один для наглядности стрелкой показан и как только они окажутся вынутыми, отложите кронштейн в сторонку, чтобы он не мешал дальнейшей работе по замене троса!

2) Теперь при помощи двух отвёрток или можно чисто одной запастись, выньте кончики троса из крючков рычагов, более подробно на фото ниже всю информацию смотрите, в двух словах, кончики (Один из кончиков синей стрелкой указан) к крючкам подсоединены и вот их нужно и вынуть (По одному кончику на каждое колесо), чтобы ещё в одних местах наконечники тросов освободить.

3) Ну и в завершение, выньте из второго кронштейна оболочки обоих тросов, а так же отвернув две гайки (По одной на каждый кронштейн), снимите дополнительные кронштейны с рычагов (см. маленькое фото ниже) и после чего, полностью снимите оба троса с автомобиля, но только учитывайте что они идут крест на крест, поэтому при обратной установки, не забудьте это и обязательно учитывайте.

Установка: Установка обоих тросов осуществляется в обратном порядке, все снятые кронштейны обязательно подсоедините на свои места, чтобы тросы не болтались и не задевали не за что лишнее.

Дополнительный видео-ролик: Более подробно увидеть процесс замены троса, вы можете в ролике, который размещён чуть ниже, кроме этого в нём ещё объясняется процедура замены самого ручка, возможно вам и это понадобится.

Vaz-Russia.ru

Почему клинит колесо

Ситуация, когда клинит заднее колесо на «Ладе Гранте», может произойти внезапно во время движения и привести к возникновению аварийной ситуации на дороге. Давайте рассмотрим несколько основных причин, почему колесо (как заднее, так и переднее) может заклинить, и выясним, как устранить эту неисправность.

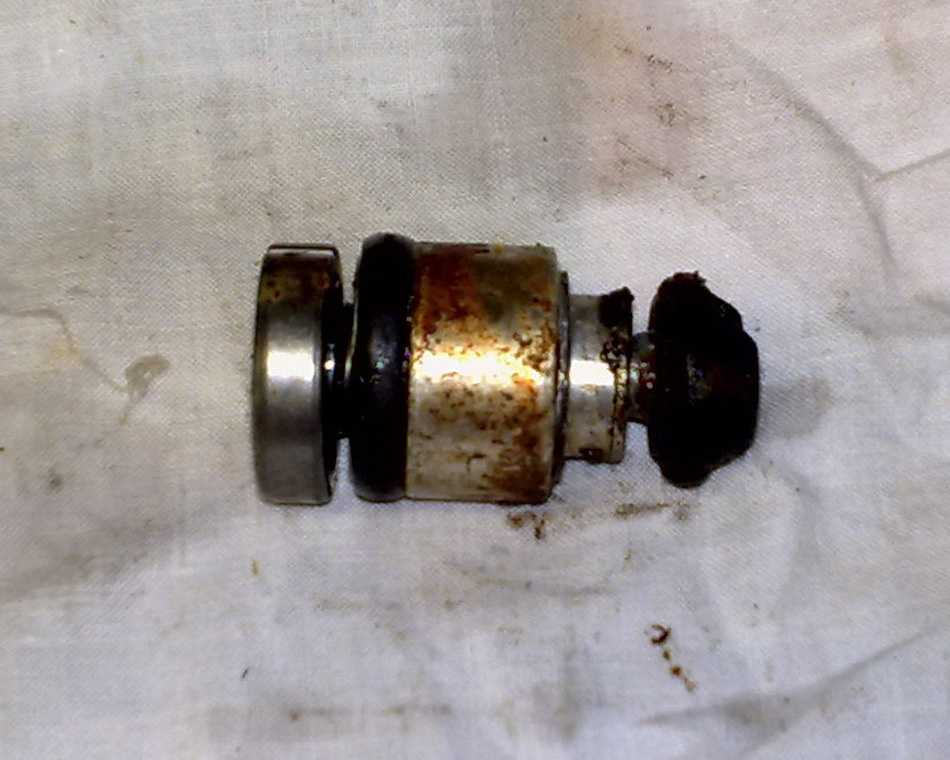

Закис поршень рабочего тормозного цилиндра

Тормозной механизм заднего колеса на «Ладе Гранте» барабанного типа с двухпоршневым колесным цилиндром. При нажатии на педаль тормоза поршни выдвигаются из цилиндра и прижимают тормозные колодки к стенкам барабана. Под воздействием влаги, уличной грязи, фрикционной пыли поршни колесного цилиндра могут заржаветь и закиснуть. Если поршень не возвращается в цилиндр, тормозные колодки остаются прижатыми к барабану, колесо заклинивает и перестает крутиться.

Поломка заднего тормозного цилиндра

Передние тормоза на «Гранте» дисковые с однопоршневой плавающей скобой, состоящей из суппорта и цилиндра. Если возникают проблемы с вращением переднего колеса, то причиной также может быть закисший поршень.

Перекосило колодки

Еще одна частая причина того, что заклинило заднее колесо на «Ладе Гранте» – это сильный износ фрикционной накладки тормозной колодки. Если изношенную колодку вовремя не заменить, то накладка может физически разрушиться, ее фрагменты, разлетевшись внутри барабана, заклинивают колесо. Также перекос тормозных колодок может быть вызван заклиниванием поршней рабочего цилиндра.

Заклинило ступичный подшипник

В конструкции ходовой части любого автомобиля применяются подшипники. Колесо крепится к ступице, внутри которой находится ступичный подшипник, обеспечивающий легкое вращение колеса. Из-за больших нагрузок подшипник может разрушиться и заклинить, в результате чего колесо перестанет вращаться.

Диагностика ручного тормоза

Для диагностики стояночного тормоза своими силами воспользуйтесь смотровой ямой. На автомобильных форумах советуют разрабатывать трос при загрязнении и закусывании, но такая мера неэффективная. Не экономьте и меняйте, ваша безопасность важнее.

При затягивании рычага слышны щелчки. При отрегулированном ручнике их должно быть от двух до четырёх. В таком положении колёса не должны прокручиваться. Если щелчков меньше или больше, приступайте к регулировке ручника или замене тяги и приводов.

Трос стояночного тормоза может заклинить, порваться или растянуться. Если рычаг ручника не поднимается (не затягивается) и автомобиль не фиксируется на дороге, то, скорее всего, что трос заклинил. Если рычаг ручника затягивается вверх до конца, но автомобиль при этом не фиксируется, то, скорее всего трос порвался или растянулся.

Для того чтобы замена троса ручного тормоза прошла легко и безопасно, загоняем автомобиль на яму, либо используем подъемник. На домкрате поднимаем заднюю часть. Снимаем колесо.

Снимаем резинки крепления глушителя и отодвигаем защиту вперед, чтобы она не мешала. Сверху над глушителем находится регулировочный механизм стояночного тормоза.

Длинной головкой №13 с карданчиком откручиваем регулировочную гайку и снимаем ее с тяги.

Снимаем уравнитель тросов с регулировочной тяги тросов и извлекаем из отверстия кронштейна кузова передний наконечник троса. Затем вынимаем трос из креплений к балке и кузову.

На данном этапе работы у нас есть возможность посмотреть, в каком состоянии находятся тормозные колодки. Отслоений быть не должно. Если минимальная толщина 2 мм и меньше, то их следует заменить. Если выработка тормозного барабана на прилегающей к колодкам плоскости более 1 мм, то барабан следует заменить. Тормозной цилиндр должен быть сухой и не иметь подтеков тормозной жидкости и порывов пыльников.

Далее вынимаем трос из флажка тормозной колодки, а кожух троса – из пыльника тормозного барабана.

Устанавливаем новый трос. Для этого просто выполняем все действия в обратном порядке:• одеваем конец нового троса во флажок тормозной колодки;• заправляем трос в крепления на кузове и балке;• вставляем в отверстие кронштейна кузова передний наконечник троса;• вставляем наконечники тросов в уравнитель, надеваем на тягу и закручиваем регулировочную гайку.

Спасибо за подписку!

Теперь нужно отрегулировать ручник. Проверяем, на сколько щелчков затягивается рычаг стояночного тормоза. Желательно сделать 3–4 щелчка от начала и до упора, при этом автомобиль должен находиться в расторможенном состоянии.

Если все отрегулировано, ставим на место защиту. Прикручиваем ее. Одеваем резинки глушителя. Ставим колесо. Обжимаем болты крепления колеса.

Инструмент для работы

Любая работа, связанная с ремонтом и обслуживанием автомобиля, требует, как правило, использования определённого набора инструментов, и натяжка ручника на Калине не является исключением из общих правил. Инструменты:

  • ключи № 10 и № 13;
  • головка с удлинителем № 13;
  • трещотка.

Это интересно: Устройство, назначение и 6 признаков неисправности ступицы переднего колеса автомобиля

Конечно, можно обойтись и минимумом, например, двумя рожковыми ключами, но таким инструментом будет работать не очень-то удобно, да и дело не ускорится.

Конечно, можно просто подняв домкратом авто, и поставить его на козелках или колодках. Это, правда, не совсем безопасно, да и работать так не очень удобно. Лучшими решениями являются:

  1. Осмотровая канава.
  2. Подъёмник.
  3. Эстакада.

Для того, чтобы произвести натяжку ручника на Калине, нужно загнать машину на эстакаду или осмотровую канаву (автовладелец едва ли имеет подъёмник). Дальнейшая последовательность действий:

  1. Включить первую передачу и полностью отпустить стояночный тормоз.
  2. Находясь под машиной, надо первым делом посредством ключа на 10 открутить все четыре болта, которые крепят защитный кожух устройства.
  3. Для того, чтобы было удобнее работать, нужно снять с крюка крепления глушителя резиновую подвеску — «пряник» на сленге водителей.
  4. Защитный кожух необходимо сдвинуть вперёд, обеспечив доступ к регулировочному узлу, который служит для того, чтобы подтянуть ручник на Калине. На СТО слесари используют специальный длинный ключ с шарнирным соединением, чтобы не снимать с подвеса глушитель и ускорить весь процесс.
  5. Потом надо зафиксировать рожковым ключом № 13 регулировочную гайку. Далее головкой на 13 открутить контргайку, которая и обеспечивает надёжную фиксацию регулировки. Проворачивая регулировочную гайку в направлении закручивания, подтягивают трос. Время от времени надо проверять количество щелчков храповика натяжного устройства. Доведя количество таковых до четырёх-пяти, стоит проверить ручной тормоз в действии.
  6. Приподняв домкратом задние колёса, нужно провернуть каждое поочерёдно. При этом тормозные барабаны должны вращаться свободно, чуть задевая тормозной барабан — это будет слышно — а при подтяжке троса полностью вращение колёс руками не представляется возможным. Или можно попытаться, опустив задние колёса и убрав домкрат, сдвинуть машину с места при натянутом тросе — все эти способы уже описывались выше.

Возможно, что всё же придётся ещё подтянуть ручник на Ладе Калине или, наоборот, ослабить, чтобы добиться правильной регулировки.

Если всё в порядке, то нужно затянуть контргайку головкой, придерживая при этом регулировочную гайку, для того, чтобы не сбилась регулировка.

После этого ставится на место кожух.

При затяжке гаек, крепящих кожух, делать это следует без излишнего фанатизма, дабы не оторвать шпильки, которые крепятся к днищу кузова. Они приварены точечной сваркой и могут не выдержать слишком большого усилия.

Перед закручиванием гаек следует не забывать о том, что под каждую из них надо поставить по одной гроверной шайбе — это предотвратит самоотвинчивание.

Для того, чтобы работа шла быстрее, проще и не приходилось вылезать без конца из осмотровой канавы, пересаживаясь в салон машины для проверки натяжки троса путём подсчёта щелчков, желательно иметь напарника, который поможет в этом несложном деле.

Это интересно: За сколько времени выпитый алкоголь выводится из организма или 4 способа ускорить процесс

Бывает, что, несмотря на правильность действий, отрегулировать стояночный тормоз не получается. Возможные причины в таком случае следующие:

  • износ тормозных колодок задних колёс;
  • износ тормозных барабанов задних колёс;
  • предельный износ троса или его заклинивание.

Для того, чтобы понять причину, нужно снова поднять домкратом задние колёса, поставив автомобиль на первую скорость.

Сняв барабаны, убедиться в исправном или нет состоянии тормозные колодки и барабаны. Толщина накладок должна быть не менее четырёх миллиметров, а износ барабанов — не запредельным.

Если и здесь всё нормально, то потребуется замена троса ручного тормоза.

Как подтянуть

  1. Так как система ручника находится под днищем, для защиты от грязи и пыли она закрывается наружным кожухом. Но его крепления — 4 гайки — будут прикипевшими. Для того чтобы их открутить, смачивают каждую WD-40 и ждут пару минут. Гайки откручивают ключом на 10.
  2. Кожух держится за счёт резинового кольца, удерживающего переднюю часть глушителя. Снимают и это кольцо.
  3. Сдвигают кожух вперёд, по направлению к двигателю, затем снимают его полностью.
  4. На открывшейся колодке (планка с двумя тросиками) ключом на 13 поворачивают внутреннюю гайку, периодически проверяя количество щелчков, периодически поворачивая колёса
  5. Отрегулировав, фиксируют положение наружной гайкой (ключ на 13).
  6. Проверяют действие ручника для обоих колёс, по очереди поворачивая их.
  7. Сделав все, закрывают кожух в обратной последовательности.

Шпильки, на которых крепится кожух, достаточно слабые, поэтому, затягивая гайки, особых усилий не прикладывают.

Инструмент для работы

Любая работа, связанная с ремонтом и обслуживанием автомобиля, требует, как правило, использования определённого набора инструментов, и натяжка ручника на Калине не является исключением из общих правил. Инструменты:

  • ключи № 10 и № 13;
  • головка с удлинителем № 13;
  • трещотка.

Конечно, можно просто подняв домкратом авто, и поставить его на козелках или колодках. Это, правда, не совсем безопасно, да и работать так не очень удобно. Лучшими решениями являются:

Для того, чтобы произвести натяжку ручника на Калине, нужно загнать машину на эстакаду или осмотровую канаву (автовладелец едва ли имеет подъёмник). Дальнейшая последовательность действий:

  1. Включить первую передачу и полностью отпустить стояночный тормоз.
  2. Находясь под машиной, надо первым делом посредством ключа на 10 открутить все четыре болта, которые крепят защитный кожух устройства.
  3. Для того, чтобы было удобнее работать, нужно снять с крюка крепления глушителя резиновую подвеску — «пряник» на сленге водителей.
  4. Защитный кожух необходимо сдвинуть вперёд, обеспечив доступ к регулировочному узлу, который служит для того, чтобы подтянуть ручник на Калине. На СТО слесари используют специальный длинный ключ с шарнирным соединением, чтобы не снимать с подвеса глушитель и ускорить весь процесс.
  5. Потом надо зафиксировать рожковым ключом № 13 регулировочную гайку. Далее головкой на 13 открутить контргайку, которая и обеспечивает надёжную фиксацию регулировки. Проворачивая регулировочную гайку в направлении закручивания, подтягивают трос. Время от времени надо проверять количество щелчков храповика натяжного устройства. Доведя количество таковых до четырёх-пяти, стоит проверить ручной тормоз в действии.
  6. Приподняв домкратом задние колёса, нужно провернуть каждое поочерёдно. При этом тормозные барабаны должны вращаться свободно, чуть задевая тормозной барабан — это будет слышно — а при подтяжке троса полностью вращение колёс руками не представляется возможным. Или можно попытаться, опустив задние колёса и убрав домкрат, сдвинуть машину с места при натянутом тросе — все эти способы уже описывались выше.

Возможно, что всё же придётся ещё подтянуть ручник на Ладе Калине или, наоборот, ослабить, чтобы добиться правильной регулировки.

Если всё в порядке, то нужно затянуть контргайку головкой, придерживая при этом регулировочную гайку, для того, чтобы не сбилась регулировка.

После этого ставится на место кожух.

Для того, чтобы понять причину, нужно снова поднять домкратом задние колёса, поставив автомобиль на первую скорость.

Сняв барабаны, убедиться в исправном или нет состоянии тормозные колодки и барабаны. Толщина накладок должна быть не менее четырёх миллиметров, а износ барабанов — не запредельным.

Если и здесь всё нормально, то потребуется замена троса ручного тормоза.

Как починить машину

Какие же предпринять действия, если заклинило заднее колесо «Гранты»? Выяснив причину неисправности, нужно как можно скорее отремонтировать вышедший из строя узел автомобиля.

Замена цилиндра

Если причиной заклинивания колеса стали закисшие поршни рабочего тормозного цилиндра, то цилиндр нужно заменить. Ремонтировать его нецелесообразно, поскольку часто при очистке поршней нарушается герметичность цилиндра, и тормозная жидкость начинает вытекать через поршни.

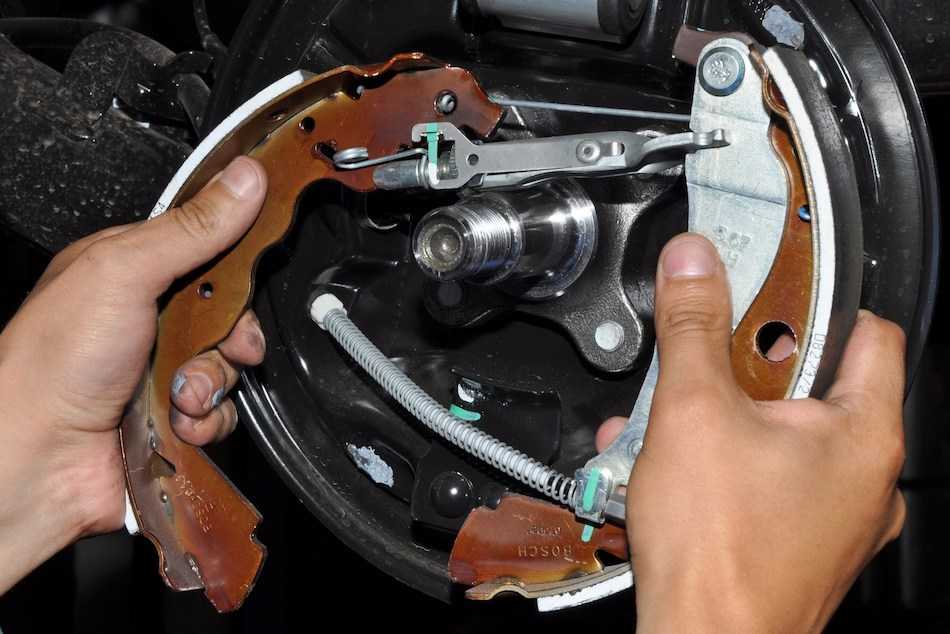

Переустановка колодок

При сильном износе тормозные колодки могут деформироваться, сместиться или даже разрушиться. Чтобы из-за изношенных колодок колесо не заклинило, нужно своевременно менять их на новые согласно регламенту.

Переустановка колодок «Лада Гранта»

Замена колодок производится только комплектом одновременно на обоих задних колесах. Недопустимо менять колодки только на одном колесе или только одну неисправную колодку из двух, так как это может привести к неравномерному торможению и заносу автомобиля.

Замена подшипника

Если заклинило заднее колесо «Гранты» из-за сломанного ступичного подшипника, то устранить неисправность можно только его заменой. При самостоятельной замене ступичного подшипника могут возникнуть сложности, так как нужно демонтировать ступицу, выпрессовать сломанный подшипник и на его место запрессовать новый. Такой ремонт лучше сделать в автосервисе.

Что делать, если не получается снять тормозной барабан

Обнаружив, что клинит заднее колесо «Гранты», вы решили самостоятельно сделать диагностику и ремонт, сняли колесо, и вдруг перед вами возникло новое препятствие: тормозной барабан намертво прикипел к ступице. Есть несколько решений данной проблемы:

  • На лицевой стороне тормозного барабана есть два отверстия с резьбой. В эти отверстия вкручиваются болты, которые отделяют барабан от ступицы. Но зачастую этот метод не помогает из-за срывания резьбы.
  • Второй способ – отбить барабан при помощи молотка или кувалды и деревянного бруска. Бить непосредственно молотком по барабану нельзя, так как на его краях появятся сколы, или он вовсе треснет. Правильным будет постукивать по барабану с внутренней стороны через деревянный брусок по всей окружности.
  • Если не удалось снять барабан при помощи молотка, то нужно нагреть область примыкания барабана к ступице горелкой, паяльной лампой или строительным феном. При нагревании металл расширяется, и две слипшиеся детали легко разъединяются.
  • Снять прикипевший барабан можно также при помощи трехлапого съемника. Его можно купить в автомагазине или сделать своими руками.

Не снимается автомобиль с ручника. Что делать?

вобщем развитие событий такое: 1. пытался полить горячей водой задние колеса — эффект 0 2. пытался подергаться с места — максимум что получилось — юзом 30 см. 3. сняв заднее колесо пытались разобрать барабан — эффект 0, болты не откручиваются 4. пытались согреть барабан горячей водой и горящей газеткой — эффект 0 5. вызвал эвакуатор (1100 руб.), договорился с сервисом, что отогреют у себя и потом посмотрят 6. первый вывод в сервисе — попала вода в трос, ибо заблокированы оба задних колеса, а не одно как было бы в случае с барабаном 7. как оказалось кончились тормозные колодки, барабаны с трудом открыли. жду замены.

Опции темы
Отображение

Проверяем и регулируем ручник на «Калине»

В Ладе Калине, как и в других автомобилях, много деталей, которые со временем или теряют свои свойства, или выходят из строя. Пачкаются фильтры, стираются тормозные колодки, увеличивается время срабатывания приборов. Настройка их не всегда требует вмешательства СТО, часть проблем владелец в состоянии решить сам, например, отрегулировать ручной тормоз. Нередко требуется его регулировка: ручник хотят подтянуть или ослабить.

Где находится

Ручной тормоз состоит из пары тросов и настроечной колодки, которая находится на уровне заднего сидения под днищем автомобиля. Для регулировки лучше использовать яму, но можно воспользоваться эстакадой.

Часто именно из-за конструктивных особенностей Лады Калины ручник ослабевает и возникает необходимость натянуть тросик

Как проверить ручной тормоз на Ладе Калине

Проверка работоспособности ручника решается просто. Заехав на уклон от 20 и более градусов, пробуют затянуть его. Нормальным считается, когда 2–4 щелчков достаточно для удержания машины на месте. Если число доходит до 6–8, значит, тросики тормоза растянулись, меньше 4 — возможно, механизм стоит ослабить.

Ручник непосредственно управляет колодками задних тормозов. Если они стёрты, то даже при нормальной регулировке удержать автомобиль на месте не получится.

А если заменить?

Менять или регулировать — решить можете только вы сами. Но замена обойдётся в какую-то сумму, тогда как самому настроить ручной тормоз достаточно просто и быстро.

Так как работать придётся под автомобилем — понадобиться смотровая яма или эстакада. Предпочтительнее работать на яме.

Инструмент для регулировки ручника

  • ключ на 13, 2 штуки;
  • ключ на 10, 1 штука (лучше накидной);
  • удлинитель для ключа;
  • баллончик с WD-40.

: Отличия автомобильных дорог в зависимости от категории

Запасные детали при регулировке пока не нужны.

Как подтянуть

  1. Так как система ручника находится под днищем, для защиты от грязи и пыли она закрывается наружным кожухом. Но его крепления — 4 гайки — будут прикипевшими. Для того чтобы их открутить, смачивают каждую WD-40 и ждут пару минут. Гайки откручивают ключом на 10.Защитный кожух
  2. Кожух держится за счёт резинового кольца, удерживающего переднюю часть глушителя. Снимают и это кольцо.
  3. Сдвигают кожух вперёд, по направлению к двигателю, затем снимают его полностью.
  4. На открывшейся колодке (планка с двумя тросиками) ключом на 13 поворачивают внутреннюю гайку, периодически проверяя количество щелчков, периодически поворачивая колёсаИменно эта пара гаек контролирует натяжку тросов ручника
  5. Отрегулировав, фиксируют положение наружной гайкой (ключ на 13).
  6. Проверяют действие ручника для обоих колёс, по очереди поворачивая их. Колодка может быть перекошена, и для одного колеса понадобится меньше щелчков — это не критично.
  7. Сделав все, закрывают кожух в обратной последовательности.

Шпильки, на которых крепится кожух, достаточно слабые, поэтому, затягивая гайки, особых усилий не прикладывают.

Если надо ослабить тормоз

Если для полной блокировки достаточно менее 4 щелчков, это значит, что тросики ручного тормоза перетянуты. В таком случае нужно их немного отпустить. Регулируется это так же, как и при натяжении, за исключением того, что гайку придётся крутить в другую сторону, поэтому останавливаться на этом вопросе нет смысла. Также, возможно, сначала нужно будет работать с внешней, а не внутренней.

Как затягивают или ослабляют на универсале и хэтчбеке

Система тормоза с колодкой была разработана ещё до «Калины» и по-прежнему используется на всех новых моделях «АвтоВАЗ», поэтому никакой разницы в регулировке между версиями кузова машины нет. Аналогично не отличаются работы на Калина-1 и Калина-2.

: Грузовые шины Корморан — отличное решение для наших дорог

Если не помогает

Обычно лёгкого подкручивания внутренней гайки на колодке хватает надолго, но если вы выставили 4 щелчка, а потом, проверив, убедились, что этого по-прежнему мало — стоит подумать о замене тормозных колодок. Такая замена — операция чуть более сложная, поэтому неуверенным в себе новичкам-автолюбителям следует обратиться в СТО. Для более опытных замена труда также не составит.

Ручной тормоз на автомобиле — рычаг справа от водителя, которым на длительной стоянке дополнительно фиксируют автомобиль. Со временем он ослабляется, и для прочной фиксации надо его сильнее затягивать. В то же время отрегулировать его самостоятельно может даже начинающий автолюбитель.

Регулировка ручника — Блог

Регулировка ручника

Регулировка ручного тормоза на Калине подразумевает собой либо натяжение, либо ослабление троса. В большинстве случаев приходится производить именно натяжку, так как со временем задние колодки изнашиваются все сильнее и тем самым количество щелчков при постановке на стояночный тормоз, возрастает. Как написано во многих руководствах по ремонту и эксплуатации, нормальный ход рычага составляет от 2 до 4 щелчков до полной блокировке колес.

На данный момент моя Калина прошла более 40 000 км и задние колеса блокируются только при 6 или даже 7 щелчках, что говорит о приличном износе колодок и необходимости регулировки ручника. Ниже приведу необходимый перечень инструментов, который понадобится для выполнения данной работы:

  1. Трещотка с головкой на 10
  2. Короткий удлинитель
  3. Два рожковый ключа на 13
  4. Смазка WD-40 — крайне желательно

по регулировке троса ручника

Если остались вопросы или же не открылось по непредвиденным причинам, ниже выставлен фото отчет проделанной операции.

  • Во-первых, данную работу лучше всего проводить на яме или подъемнике, но если такового нет, то можно просто поднять заднюю часть автомобиля повыше и подлезть под него.
  • Чтобы добраться до механизма регулировки, необходимо будет сначала открутить металлический кожух, своего рода защиту, которая находится между трубой глушителя и натяжителем. Наглядно ее местонахождение показано на фотографии ниже:

Далее откручиваем 4 гайки крепления, которые обозначены на фото выше. Для этого удобнее всего воспользоваться трещоткой и головкой на 10.

Обязательно перед отворачиванием гаек, побрызгайте на них смазкой, типа WD-40 и подождите хотя бы минут 5, иначе шпильки могут вырваться живьем из кузова даже при небольшом усилии.

После того, как с этим справились, необходимо снять крючок глушителя с резинки, с той стороны, которая ближе к передней части автомобиля, чтобы было удобно отодвигать вперед тот самый металлический кожух, который мы открутили.

И после чего двигаем металлический кожух вправо до тех пор, пока не станет доступным механизм регулировки ручника. Вот так он выглядит, как показано на фото ниже:

Чтобы подтянуть трос, необходимо ключом на 13 закручивать гайку, которая ближе к пластине, а крайнюю потом тоже затянуть и зафиксировать первую. Очень неудобно все это делать. так как все время мешает глушитель и приходится крутить чуть ли не по миллиметру, постоянно переставляя ключ в нужное положение.

После того, как сделали хотя бы пару оборотов, проверьте натяжение рычага. И если рабочий ход составляет от 2 до 4 щелчков, значит все нормально и можно прекращать работу, устанавливая все на свои места.

Внимание! Не прилагайте больших усилий, когда будете ставить обратно ту самую пластину, которая находится между выхлопной трубой и натяжителем, так как шпильки держатся в кузове очень слабо и могут опять-таки вырваться(что случилось с моей Калиной). Прикладывайте усилие, даже меньше чем среднее, ведь там все равно установлены гроверы, которые не дадут гайкам открутиться!

Если шпильки вырвало то замерез это конечно «хорошо» но лучше поставить винтовые заклёпки

Ставятся легко: болт м6 длина = высота заклёпки+высота маленького опорного подшипника+толщина двух шайб и гайки на 6, навинчивается так: на болт гайку накрутить до упора, затем шайба затем опорный подшипник, опять шайба и вконе накрутить заклёпкудо выхода болта на 1 мм..Два ключа на10 одним удерживать болт другим выкручивать гайку против часовой стрелки заклёпка обожмётся и у вас готовая полноценная резьба в тонком металле. цена заклёпки около 10 руб. Подшипника 20руб. И не надо покупать заклёпочник который стоит около 5000 руб.p.s.болт,шайбы и гайку лучше калёные.удачи Да и не забыть потренироваться сначало)))

Если шпильки вырвало то замерез это конечно «хорошо» но лучше поставить винтовые заклёпки. Ставятся легко: болт м6 длина = высота заклёпки+высота маленького опорного подшипника+толщина двух шайб и гайки на 6, навинчивается так: на болт гайку накрутить до упора, затем шайба затем опорный подшипник, опять шайба и вконе накрутить заклёпкудо выхода болта на 1 мм..Два ключа на10 одним удерживать болт другим выкручивать гайку против часовой стрелки заклёпка обожмётся и у вас готовая полноценная резьба в тонком металле. цена заклёпки около 10 руб. Подшипника 20руб. И не надо покупать заклёпочник который стоит около 5000 руб.p.s.болт,шайбы и гайку лучше калёные.удачи Да и не забыть потренироваться сначало)))

подскажи как ты вышел из положения когда сломалась шпилька которая прикреплена к кузову?

если честно, то никак! Теперь все держится на 3 болтах, вроде бы нормально, держится плотно, ничего не дребезжит. Не стал заморачиваться. короче говоря
