Спидометр приоры : диагностика проблем и методы решения

Датчик скорости Приора: замена, расположение, неисправности

Есть в режиме холостого хода на Приоре глохнет мотор, то следует проверить несколько датчиков. «Виновником» могут быть ДПКВ, ДМРВ, РХХ, ДАС или ДПДЗ. В этом обзоре мы расскажем про датчик скорости (ДСА). Перед тем как менять этот компонент, его необходимо проверить. Находится ДСА в верхней части корпуса коробки передач. Неисправный датчик передает ошибочную информацию, как результат, нарушается работа узлов Лада Приора, в том числе и двигателя. Вот как это происходит:

ДСА посылает сигнал на компонент, отвечающий за работу двигателя в холостом режиме;
Этот компонент работает вместе с РРХ, за счет которого осуществляется подача воздуха на дроссельную заслонку;
Повышение скорости автомобиля способствует увеличению количества этих сигналов.

Проверка датчика скорости автомобиля (ДСА)

Проще всего выявить неисправность этого элемента будет владельцам Лада Приора с бортовым компьютером – на дисплее появится сообщение об отсутствии сигналов на датчик скорости. Без БК тоже можно понять, что в работе ДСА появились неисправности: на холостом ходу силовая установка работает нестабильно, сниженная тяга мотора, спидометр выдает неверные данные, повысился расход горючего. А теперь рассмотрим три способа проверки.

Обычно проверка проводится на снятом ДСА, в конце статьи представлена подробная инструкция по демонтажу этого компонента.

Первый способ (без снятия)

Лада Приора должна быть поднята таким образом, чтобы только одно колесо не стояло на поверхности. Контакты датчика необходимо соединить с вольтметром. Теперь переходим к поднятому колесу и начинаем вращать его. Если на тестере появилось напряжение и частота, значит датчик рабочий.

Второй способ (со снятием)

Демонтируем нужный нам компонент. При помощи вольтметра необходимо определить, где расположена клемма, отправляющая сигналы. Подключаем ее входящий контакт к измерителю, второй контакт вольтметра необходимо заземлить на кузов Лада Приора или ее мотор.

Вращайте ДСА, таким образом можно понять, присутствуют ли в рабочем цикле сигналы. При этом необходимо замерить выходное напряжение. Надеваем на ось ДСА кусок трубочки, крутить его необходимо примерно со скоростью 4 км/ч. С увеличение скорости вращения должны повышаться показатели частоты и напряжения на дисплее измерителя.

Третий способ

Здесь нам понадобится контролька. От нужного нам компонента следует отсоединить импульсную клемму. Запускаем зажигание и находим «минус» и «плюс» при помощи контрольки. Вывешиваем колесо Лада Приора как в первом методе проверки. Контролькой скрепляем сигнальный провод и вручную крутим колесо. На измерительном приборе должен гореть «минус» — это говорит о том, что ДСА работает исправно.

В качестве альтернативы можно взять простую лампочку с проводом. Проверить ДСА можно следующим образом: один конец подводится к плюсу АКБ, а другой – к сигнальному входу. Если при вращении колеса лампочка будет мигать, то неисправности следует искать в других узлах.

Замена

Подготовьте трещоточную рукоятку, набор отверток и торцевой ключ на 10. Лада Приора должна стоять на ровной поверхности, начинаем работу с отключения минусовой клеммы аккумуляторной батареи.

Проходит замена по следующей схеме:

Для удобства демонтируем инжекторный патрубок, идущий от воздушного фильтра. Для этого нужно открутить болты, расположенные с каждой стороны патрубка. Затем убираем крепление тонкого шланга и снимаем патрубок; Откручиваем крепления патрубка и ослабляем его хомуты
Теперь вы можете увидеть ДСА. Отключаем проводку, идущую на разъем питания. На шпильке необходимо открутить гайку – в этом нам поможет торцевая головка на 10;
Тяните корпус датчика скорости на себя. Возможно, он будет туго сидеть в креплении, в этом случае используйте плоскую отвертку; Извлекаем проводку из датчика
Аккуратно подденьте корпус снизу и достаньте его из КПП;
Монтируем новый компонент и надежно фиксируем его, теперь подключаем провода. Резиновый уплотнитель рекомендуется смазать; Подденьте отверткой корпус датчика, если его нельзя вытащить вручную
Возвращаем патрубок воздуховода на штатное место, затягиваем его хомутами и подключаем минусовую клемму к АКБ;
Замена завершена.

Теперь нужно проверить в движении работу датчика скорости. Заведите мотор и прокатитесь несколько метров, изучая при этом данные на одометре и спидометре. Если приборы выдают реальные показатели, значит – проблема устранена.

как отключить километраж на приоре?

просто беру у папы машину пока его нет, а за километражем он следит, а хотелось безпалевнее)

Войти через mail.ru Алексей

есть наверно датчик какой. отсоедени.

Женя

Зачем папу подставляешь ?.

Aslan

Каждый раз ездить к прошивщикам или перекупам обнулять одометр)) ) Если денег нет, то спрятать все папины ремни.

Имя

Ну раз следит, то точно заметит, что отключен.

Denis

отсоеденить разъём с датчика скорости!!!! 120% поможет

Альберт

только если отключишь спидометр вообще, а так пробег можно отматать)

Евгений

можно скинуть фишку с датчика скорости, но тогда отключается ЭУР (если есть) и выскакивает ошибка двигателя (лечился скидыванием клеммы)

Почему не работает спидометр

Причин данного явления несколько:

1. Вышел из строя датчик скорости

2. Износился привод датчика скорости

3. Загибание зубьев шестерни привода датчика скорости в КПП. Встречается реже остальных причин, но всё-таки встречается

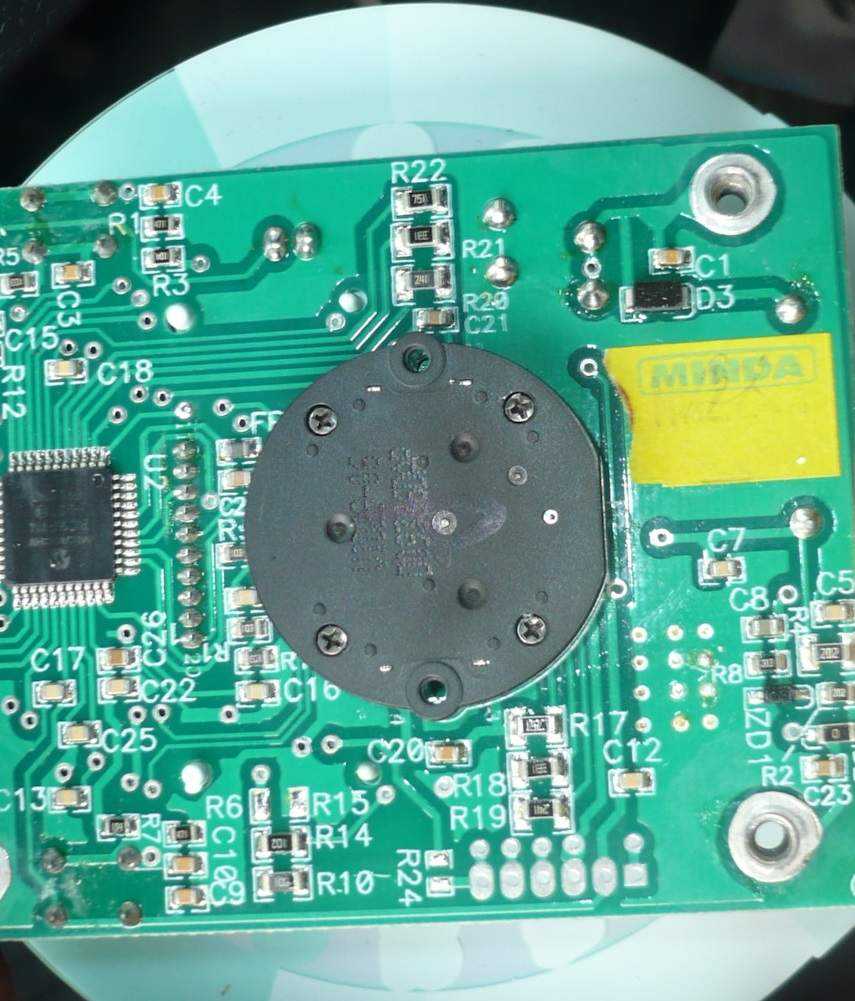

4. Неисправность панели приборов

5. Неисправность проводки.

Как видим, причин не мало. Причем, первые три пункта находятся в одном месте (КПП), а панель приборов совершенно в другом. И всё это соединяется метрами проводки и несколькими коннекторами (разъемами).

С чего начинать и куда копать? Лезть в панель или в КПП?

У нас же ситуация усугублялась еще тем, что стрелка спидометра прыгала не постоянно и тем, что проблему необходимо было решать быстро, так как человек из другого, довольно не близкого, города.

Неисправности устройства на ВАЗ 2110 инжектор

Спидометр ВАЗ 2110 представляет собой стрелочное устройство, соответственно, любые признаки его поломки будут определяться в соответствии с отклонениями стрелки.

Если не работает спидометр на ВАЗ 2110 или его работа некорректна, это может проявиться следующим образом:

стрелка не отходит от положения 0, то есть вовсе не демонстрирует скорость движения;
она зависла в определенном положении и не сдвигается ни в одну сторону;
прыгает , показатели АС при этом будут неправильными.

Если перестал работать спидометр, об этом могут свидетельствовать и другие симптомы. К примеру, на не прогретом двигателе устройство работает в нормальном режиме, а когда силовой агрегат прогревается, стрелка АС зависает и больше не двигается. Главной причиной, по которой устройство может переставать работать на инжекторном двигателе, является загрязнение датчика скорости. Этот элемент зачастую выходит из строя в результате попадания на его конструкцию моторной или трансмиссионной жидкости.

Итак, если АС не работает, это может быть обусловлено следующими причинами:

вышел из строя контроллер скорости;
сломался непосредственно сам АС;
регулятор скорости зафиксирован ненадежно, плохой контакт с разъемом либо же произошел обрыв проводки;
произошла поломка шестерен привода АС, которые находятся в КПП;
чаще всего это окисление контактов на датчике.

Как проверить прибор на работоспособность?

Перед тем, как приступить к ремонту или замене устройства, необходимо точно определить, какая причина его неработоспособности. Для начала следует произвести диагностику контроллера скорости, поскольку обычно неисправности АС связаны с ним. Визуально осмотрите девайс на наличие загрязнений, убедитесь в том, что обрывы проводки отсутствуют. Как правило, в случае выхода из строя электрической части контроллера на контрольном щитке появляется индикатор Check. Если вы решите проверить свою «десятку» при помощи компьютера, то диагностика может показать ошибки Р0501-Р0503.

Выход из строя датчика можно определить по некоторым симптомам:

на холостых оборотах двигатель работает нестабильно, также ДВС может заглохнуть без причины;
увеличился расход горючего.

Диагностировать саму плату регулятор ан инжекторных моторах не так просто, эту процедуру лучше провести при помощи специалистов. Однако своими руками можно проверить состояние шестеренок привода устройства, для этого понадобится выкрутить два винта фиксации контроллера гаечным ключом на 10. Если вы заметили, что на пластиковой шестеренке имеются отломанные зубчики, это может свидетельствовать о том, что в шестеренке трансмиссии также есть дефекты. Чтобы произвести замену шестеренки, которая находится в коробке, агргеат придется демонтировать и разбирать (автор видео — канал Автоэлектрика ВЧ).

Как известно, установленные в автомашине приборы позволяют контролировать обстановку во время движения по улицам и наблюдать за работой двигателя и всех остальных систем. Среди прочих особое место занимает спидометр. Он находится на приборной доске непосредственно над рулем. С его помощью водитель узнает, с какой именно скоростью передвигается автомашина.

В ситуации когда не работает нормально спидометр, установленный на ВАЗ-2110 инжектор, находящийся за рулем человек подвергает риску как собственное здоровье, так и жизнь пассажиров. При этом он без труда может «заработать» штраф от сотрудника автоинспекции за слишком высокую скорость. Таким образом, исправный спидометр позволяет избежать немалого количества неприятностей.

На что влияет неисправность ДС на Приоре

Всем владельцам автомобилей Приора знакома ситуация, когда начинает «барахлить» спидометр. Стрелка либо показывает неправильное значение скорости, либо замирает на каком-то положении или вовсе не подает признаков жизни. Причины такого поведения зачастую связаны именно с датчиком скорости. Влияет такое устройство не только на работу спидометра, но еще и двигателя.

При неисправном датчике скорости на Приоре, двигатель будет функционировать, но не исключена вероятность его перехода в аварийный режим, когда приготовление топливно-воздушной смеси будет происходить по средним значениям. Еще на Приоре с электрическим усилителем руля при неисправности датчика скорости, не будет работать усилитель (или работать с перебоями).

Это интересно! Датчик скорости на Приоре — это болячка всех автомобилей этой марки. И поэтому, столкнувшись с первыми признаками неисправности, следует прибегнуть к их устранению.

Сразу рассмотрим, как же влияет датчик скорости на работу двигателя. Когда увеличивается скорость движения автомобиля, ЭБУ понимает, что требуется частая подача топлива через форсунки. Естественно быстрое перемещение автомобиля фиксируется еще и уровнем открытия заслонки, за что отвечает датчик положения дроссельной заслонки.

Если же автомобиль движется накатом (с горки вниз), то происходит примерно следующая картина:

скорость автомобиля растет, о чем свидетельствуют показания ДС;
однако интенсивная подача топлива в коллектор не нужна, так как ЭБУ фиксирует закрытое положение дроссельной заслонки;
тем самым ЭБУ понимает, что автомобиль движется накатом, а значит, и расход топлива в такой момент минимальный.

На современных автомобилях ДС играют очень важную роль, и если на карбюраторных автомобилях с оборванным тросиком можно было ездить сколько угодно, то на инжекторных авто, где ДС представлен в виде электрического элемента, такая поломка повлечет за собой увеличение расхода топлива, а также перебойную работу мотора

Именно поэтому очень важно при возникновении такой неисправности, устранить ее как можно быстрее

основные причины, способы ремонта и симптомы

Автомобили компании АвтоВАЗ имеют невысокую цену, что зачастую приводит к снижению качества их сборки и раннему выходу из строя или повреждению некоторых компонентов. Одной из самых распространенных проблем машин Лада Приора является выход из строя спидометра. Согласно правилам дорожного движения, ездить на автомобиле с неисправным спидометром запрещено, поэтому отремонтировать его необходимо в кратчайшие сроки. В рамках данной статьи мы рассмотрим, что делать, если не работает спидометр на Ладе Приоре.

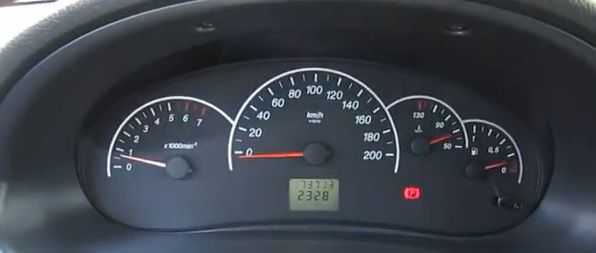

Симптомы выхода из строя спидометра на Приоре

Автомобильный спидометр необходим для измерения скорости, о чем известно каждому водителю. Из этого можно сделать вывод, что его выход из строя диагностируется при одной из следующих проблемах:

При движении автомобиля стрелка спидометра не отклоняется от нуля;
Спидометр неправильно определяет скорость автомобиля или отключается в процессе эксплуатации.

Наиболее часто приходить иметь дело со вторым вариантом выхода из строя спидометра. Типичной проблемой для автомобилей Лада Приора является временный выход из строя спидометра, когда в процессе движения автомобиля стрелка опускается до нуля, загорается восклицательный знак на приборной панели и также отказывает электроусилитель руля. Спустя несколько минут проблема исчезает, и электроника автомобиля работает в прежнем режиме.

Обратите внимание: в автомобилях Лада Приора устанавливается электронный спидометр, вследствие чего имеется два варианта выхода из строя: механический или электронный, то есть сбой микропроцессора, управляющего устройством

Не работает спидометр на Приоре: причины

Если спидометр на автомобиле Лада Приора не работает, первым делом следует убедиться, что проблема не связана с багами чипа, на котором он функционирует. За период эксплуатации КЭШ чипа может забиться информацией, из-за чего произойдет сбой спидометра. Чтобы обнулить установки чипа спидометра, необходимо сбросить «массу» с аккумуляторной батареи автомобиля и обесточить бортовую сеть автомобиля. Столь нехитрые манипуляции приведут к сбросу настроек запоминающих устройств, в том числе и чипа спидометра. Когда обнуление чипа не помогает справиться с неисправностью спидометра, следует провести полную проверку цепи питания. Для этого потребуется:

Проверить предохранительную пластину, установленную на плате предохранителей в цепи питания спидометра. Необходимый предохранитель обозначается «IG/METER»;
Далее диагностируется исправность проводки на участке от датчика регистрации скорости до приборной панели. Часто на данном участке провода рвутся, пережимаются и получают другие дефекты, во многом из-за постоянной тряски автомобиля во время езды по не самым лучшим дорогам;
Также во время проверки проводки обязательно необходимо осмотреть контакты в разъемах, которые могут придти в негодность из-за окисления и образования ржавчины. Не лишним будет зачистить контакты датчика и разъемы;
Следующим шагом проверяем датчик контроля пройденного расстояния автомобиля. В сервисных центрах для его проверки используется диагностическое оборудование. Если диагностических приборов нет, можно проверить работу датчика, проехав несколько километров. Когда отсчет километров пробега продолжается, это говорит о работоспособности датчика.

На этом можно считать проверку цепи питания спидометра завершенной.

Если обнаружить проблему не получилось, возможно, неисправность связана с самой приборной панелью. Чтобы это проверить, потребуется извлечь печатную плату, на которой располагаются все приборы, и внимательно ее осмотреть на наличие повреждений, окисления, плавление, обрывы и другие дефекты. Эффективна проверка платы на специальном диагностическом стенде в сервисном центре. Когда с платой имеются проблемы, мастера могут ее восстановить.

Выше были рассмотрены электронные варианты выхода из строя, но также не стоит забывать, что возможной причиной не рабочего спидометра в Приоре является повреждение стрелки или ее механизмов. Чтобы в этом убедиться, необходимо разобрать прибор и осмотреть его на наличие дефектов или на их отсутствие.

okeydrive.ru

Какой датчик скорости купить на Приору: разновидности изделий

На Приору с завода ставятся три типа датчиков скорости

Это важно учитывать перед покупкой нового изделия. Чтобы не ошибиться, следует предварительно снять изделие и, переписав заводской номер (можно сфотографировать), купить аналогичный вариант

Такой подход гарантирует, что вы не ошибетесь с покупкой, и купите подходящий тип датчика.

Второе замечание при покупке ДСА на Приору — выбирать только оригинальные изделия. Китайские устройства могут стоить дешевле на 100-200 рублей, но они могут не только не подойти для установки, о чем свидетельствует фото ниже, но еще и работать некорректно (или вовсе не работать).

Если вы купили ДС, но при установке он туго входит в отверстие, значит, изделие было выбрано неправильно. Сравните диаметры изделий штатного и нового, и только после этого устанавливайте деталь.

Чтобы не ошибиться с выбором, и купить оригинальный ДСА на Приору, следует обратить внимание на наличие заводского номера:

2170-3843010-04;
2170-3843010-02;
2170-3843010.

Основное отличие между ними в тарировке (вид воспринимаемого контроллером сигнала), и форме рабочей части, где расположен полупроводниковый элемент. Выбирайте изделия правильно, так как от этого зависит корректность их работы.

Это интересно! Очень важно понимать, что датчики являются не взаимозаменяемыми, поэтому если вы ошибочно купили или заказали не подходящий элемент, не устанавливайте его для проверки. Сразу же обменяйте или закажите другой ДСА

Компоновка и принцип работы

Модель Лада Приора оснащается полностью электронной системой подсчета скорости. Она состоит из следующих элементов:

Датчик скорости (ЭДС). Его функция в создании электрических импульсов.
Электрическая проводка. Питает систему спидометра электрическим током.
Плавкий предохранитель. Защищает систему от перепадов напряжения.
Бортовой компьютер. Контролирует работу и ведет анализ поступающих данных.
Сам спидометр. Необходим для визуального контроля скорости.

Компонентов в системе не так много. Работает система следующем образом:

Датчик скорости производит электрические импульсы. Он установлен на корпусе КПП. На силовых агрегатах с 16 клапанами, ЭДС располагается со стороны расширительного бака. ЭДС устанавливается напротив маховика. Эта шестерня имеет зубья по всему диаметру. Только в одном месте отсутствует один зуб. Именно на это место, реагирует магнитный датчик спидометра. Во время прохождения пустого места ЭДС размыкается, тем самым создавая электрический импульс.
Образованные размыканием импульсы, поступают по проводам на ЭБУ. Компьютер рассчитывает скорость поступления сигналов и преобразует их в электрическое напряжение определенной силы.
Напряжение поступает на приборную панель, активируя работу двигателя привода спидометра.
Электрический двигатель отклоняет стрелку спидометра на определенный градус.

Помимо отклонения стрелки, электрические импульсы от датчика скорости необходимы для расчета подачи топлива в двигатель. На основе полученных данных, бортовой компьютер определяет необходимо количество горючей смеси и ее наполнение воздухом. Таким образом поддерживаются необходимые, стабильные обороты двигателя для актуального скоростного режима.

Не работает спидометр на Приоре по нескольким причинам. Но этому всегда предшествует появление некоторого количества симптомов неисправности. Они будут описаны далее.

Электронный спидометр и основы его работы

Ещё до того момента, когда началась полная компьютеризация автомобилей, система указателя скорости передвижения была переведена на электронную основу. Система эта состоит из следующих элементов:

Механизм привода в коробке переключения передач (КПП).
Датчик (считыватель сигнала) скорости на КПП.
Жгут проводов.
Указатель скорости (спидометр) в комбинации приборов.

Хотя если быть точным, механизм привода оставался одинаковым как для тросикового указателя, так и для электронного. Вся соль была именно в датчике и спидометре. На основе эффекта Холла датчик считывает частоту импульсов и по проводу передаёт информацию на спидометр, где срабатывает система индукционного двигателя и приводит в действие стрелку указателя.

Особенности привода указателя скорости «Приоры»

Неудобство старой системы механизма вращения датчика или тросика было в пластмассовой шестерне, встроенной в коробку передач. В случае поломки или износа её зубьев, приходилось демонтировать КПП и полностью разбирать. На «Приоре» эту проблему решили по-новому. Теперь шестерня не входит в прямое соприкосновение с датчиком. Используя принцип Холла, датчик считывает частоту вращения по просвету в шестерне. Поэтому и сам считыватель имеет форму отличную от предыдущих моделей.

Признаки неисправности датчика скорости «Приоры»

Конечно, самым явным признаком, сразу бросающимся в глаза, является остановка стрелки спидометра во время движения. Или, наоборот, стрелка показывает движение в тот момент, когда автомобиль стоит на месте. Это очень неприятное ощущение.

Но так как «Приора» это современный компьютеризированный автомобиль, все исполнительные механизмы и датчики ЭСУД (электронной системы управления двигателем) находятся под наблюдением этого «мозга». И в случае неисправности какого-либо узла загорается контрольная лампа «Чек Энджер». На панели приборов «Приоры» это жёлтый силуэт двигателя. Это обозначает, что необходимо поехать на сервис, и провести диагностику.

При всём при этом компьютер «Приоры» не всегда фиксирует эту неисправность. Вот характерный пример: датчик неисправен, но неисправен таким образом, что подаёт на панель необходимый сигнал. Стрелка работает нормально. Спидометр как полумеханический аппарат имеет меньше требований к точности сигнала. Однако сигнал на блок, идёт искажённым. Дело в том, что на заводе в ЭБУ встраивается определённый ограничитель скорости. Получается такая картина: автомобиль запускается, прекрасно трогается с места, но на скорости в 20—25 км/час, начинает дёргаться, глохнуть, бензонасос работает с перебоями. В чём дело? А оно именно в датчике скорости. И выявить это может только диагностика. Дело в том, что стрелка спидометра показывает вышеназванную скорость, однако, на «мозг» приходит сигнал о том, что машина за несколько секунд набрала скорость в 220 км/час. Считая датчик исправным, компьютер предпринимает действия по ограничению скорости. То есть выключает топливный насос. Вот и вся разгадка. Однако увидеть её можно только на экране специального сканера.

Датчик скорости Приора: замена, расположение, неисправности

ДСА посылает сигнал на компонент, отвечающий за работу двигателя в холостом режиме;
Этот компонент работает вместе с РРХ, за счет которого осуществляется подача воздуха на дроссельную заслонку;
Повышение скорости автомобиля способствует увеличению количества этих сигналов.

Проверка датчика скорости автомобиля (ДСА)

Первый способ (без снятия)

Второй способ (со снятием)

Третий способ

Проходит замена по следующей схеме:

Для удобства демонтируем инжекторный патрубок, идущий от воздушного фильтра. Для этого нужно открутить болты, расположенные с каждой стороны патрубка. Затем убираем крепление тонкого шланга и снимаем патрубок; Откручиваем крепления патрубка и ослабляем его хомуты
Теперь вы можете увидеть ДСА. Отключаем проводку, идущую на разъем питания. На шпильке необходимо открутить гайку – в этом нам поможет торцевая головка на 10;
Тяните корпус датчика скорости на себя. Возможно, он будет туго сидеть в креплении, в этом случае используйте плоскую отвертку; Извлекаем проводку из датчика
Аккуратно подденьте корпус снизу и достаньте его из КПП;
Монтируем новый компонент и надежно фиксируем его, теперь подключаем провода. Резиновый уплотнитель рекомендуется смазать; Подденьте отверткой корпус датчика, если его нельзя вытащить вручную
Возвращаем патрубок воздуховода на штатное место, затягиваем его хомутами и подключаем минусовую клемму к АКБ;
Замена завершена.
