Не крутит стартер на ваз 2107

Втягивающее реле стартера: диагностика неисправностей и ремонт

Начнем с того, что втягивающее реле стартера ВАЗ или любой другой иномарки зачастую может выходить из строя по одним и тем же причинам. С учетом того, что данный элемент надежен и долговечен, его поломки являются результатом износа или высоких  нагрузок.

Обычно водитель может столкнуться с тем, что щелкает реле, но стартер не крутит двигатель, реле втягивающее не издает никаких звуков после поворота ключа зажигания, реле щелкает через раз и т.п.

Так или иначе, в подобной ситуации втягивающий элемент стартера может быть поврежден. Это не удивительно, так как работает реле стартера с высоким напряжением до нескольких сот ампер. В результате:

  • силовые контакты реле стартера на стороне стороны контактного диска подгорают;
  • происходит обрыв удерживающей или втягивающей обмотки;
  • имеет место деформация возвратной пружины;
  • возникает короткое замыкание в обмотках;
  • механические повреждения деталей в устройстве втягивающего реле;

Для точного определения причины неисправности нужно проводить диагностику реле

Если учесть, что работает реле по принципу электромагнита после подачи напряжения на обмотки стартера, важно найти проблемный элемент

Для начала, можно обратить внимание на внешние признаки.

В случае, когда стартер не крутит, вполне возможно:

  • втягивающее реле работает, но стартер не начинает вращаться;
  • втягивающее реле и стартер не работают;

Так вот, на то, что произошло срабатывание реле, указывает щелчок, который можно услышать в момент втягивания якоря вовнутрь. Получается, повернув ключ в замке и зафиксировав щелчок, можно считать, что реле исправно.

В противном случае, то есть когда реле стартера не щелкает, на него или не подается электричество, или же само реле вышло из строя. Кстати, бывает и так, что втягивающее реле работает, но стартер не крутит. В этом случае причина в подгоревших контактах реле.

Чтобы это проверить, нужно взять отвертку и замкнуть ею выступающие части контактов. Если после замыкания стартер начинает крутить, тогда причина в подгоревших контактах. Если же замыкание не помогает, тогда неисправности связаны с самим стартером.

Так же случается, когда стартер и реле одновременно не работают. В этом случае проблем может быть несколько, начиная с обрыва цепи включения или выхода из строя элементов в замке зажигания и заканчивая обрывами обмотки втягивающего реле, потере контакта с массой катушки и других.

Еще бывает так, что втягивающее реле срабатывает, но при этом слышны посторонние звуки (стук, что-то дребезжит и т.д.). Обычно причина в том, что контакт обмоток плохой. Выполнить проверку  можно путем замеров сопротивления мультиметром. В норме сопротивление втягивающей обмотки должно быть около 0.55 Ом, а удерживающей  0.75 Ом.

Если показатели меньше, тогда это указывает на короткое замыкание внутри обмотки, тогда как большое сопротивление укажет на плохой контакт с массой и/или клеммами. При возникновении подозрений на обрыв обмотки, можно провести проверку  при помощи контрольной ламп и батарейки.

Подключая лампочку к обмотке, проверяется, горит ли она. Если горит, тогда с обмоткой все в порядке, если же загорания не происходит, это говорит об обрыве. Единственное, такой способ не позволяет выявить короткое замыкание по причине того, что незначительные отклонения по сопротивлению  не оказывают влияния на яркость горения контрольной лампочки.

В любом случае, если проблема обнаружена, втягивающее реле или ремонтируют (разборной тип), или меняют (неразборной). Разборное реле снимается со стартера, после чего часто требуется отпаивать выводы обмоток. Затем проверяются все контакты, при их обгорании производится зачистка мелкой наждачкой.

В ситуации, когда от корпуса отпадают выводы обмоток, их припаивают на место. Также при  разборке определяются и меняются части реле, которые изношены. В результате ремонт втягивающего реле позволяет вернуть работоспособность детали. Однако, при такой возможности, лучше сразу заменить реле стартера на новое, особенно если учесть его вполне доступную цену.

О чем следует помнить

Для устранения данной неисправности стартер следует снять, осмотреть его на предмет наличия повреждений, а также тщательно очистить от скопившегося на нем налета. Также потребуется замена смазки.

Не стоит забывать и о том, что весьма негативно на работоспособность автомобиля влияет перегрев его двигателя. Кстати, это может случиться не только в жаркий день, но и в лютый мороз, если система охлаждения двигателя дала сбой. Для того чтобы убедиться, что причиной неработающего двигателя оказался именно его перегрев, в салоне под поликами следует поискать следы охлаждающей жидкости. Но даже если их там не оказалось, необходимо разобрать печку и взглянуть, все ли патрубки находятся на месте, а также в каком они состоянии. Дело в том, что мог произойти банальный засор радиатора, из-за которого и произошел сбой в системе охлаждения.

Впускной клапан – это еще одна деталь, на которую следует обратить внимание в том случае, если ваш ВАЗ-2107 напрочь отказывается заводиться. Он мог перегореть, причем без какой-либо на то причины

Вследствие этого газы, исходящие из автомобиля, получат весьма высокую температуру, за счет которой двигатель и будет перегреваться.

Что делать если не крутит стартер на горячем двигателе

Если стартер не может прокрутить двигатель на горячую, то нужно демонтировать его и выполнить проверку. Алгоритм диагностики будет следующим:

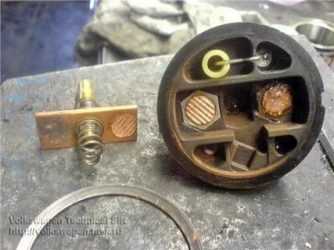

«Пятаки» втягивающего реле

Проверить втулки. Если втулки значительно износились и появился люфт, либо наоборот, вал стартера плохо крутится из-за них, то втулки подлежат замене. При их выборе необходимо обязательно учитывать рекомендованный производителем размер.

Осмотреть электрические контакты. Обязательно надо проверить все электрические соединения и провода. Если имеются некачественные контакты — подтянуть их, воспользоваться очистителем

Особое внимание нужно уделить контактам на «массе», в замке зажигания и клемма на втягивающем. На ВАЗах часто не хватает сечения провода от АКБ (как массового так и плюсового) либо отгнивает силовой кабель от аккумулятора на стартер

Замерьте напряжение на стартере (болтах втягивающего), должно быть не менее 13,5В.

Проверить обмотку статора и ротора. Делается это при помощи электронного мультиметра, переведенного в режим омметра. Проверять лучше при разных состояниях двигателя, на холодную, в полупрогретом состоянии и на горячую, это позволит понять насколько снижается значение сопротивления изоляции. Критичным значением считается 3,5…10 кОм. Если оно ниже — то нужно менять обмотку или же сам стартер.

Проверить «пятаки». Для этого необходимо снять втягивающее реле со стартера и хорошенько их почистить. Если они очень подгорели и не подлежат восстановлению — втягивающее (или весь стартер) подлежит замене. Это частая проблема, почему на горячую не срабатывает втягивающее.

Убедитесь в чистоте крышки, ротора и наружной поверхности статора стартера. Если они загрязнены — их нужно почистить. Для начала имеет смысл воспользоваться воздушным компрессором, а после этого чистить щеткой и на финальном этапе — наждачной бумагой (400-ой или 800-ой).

Поскольку на все эти процедуры необходимо время чтобы снять и разобрать узел, то в качестве временного действия, выйти из ситуации и все же запустить горячий двигатель с такой проблемой стартера помогут методы аварийного запуска.

Как запустить двигатель если стартер не заводится на горячую

Когда стартер не крутит на горячую, но нужно ехать, существует пара аварийных методов запуска стартера. Заключаются они в принудительном замыкании контактов стартера напрямую в обход цепи замка зажигания. Они сработают лишь в случае проблем с втягивающим, контактами и незначительном износе втулок, при других причинах придется ждать его остывания.

Расположение клемм стартера

Первый, и самый часто используемый, — замкнуть контакты отверткой либо другим металлическим предметом. При включенном зажигании достаточно просто замкнуть контакты на корпусе стартера. Контакты находятся на внешней стороне корпуса стартера, к ним подходят провода. Замыкать нужно клемму от аккумулятора (силовой провод, +12 Вольт) и клемму старта мотора стартера. К клемме зажигания притрагиваться нельзя, как нельзя коротить +12 В на корпус стартера!

Второй метод подразумевает предварительную подготовку, им пользуются когда о проблеме известно, но нет возможности либо желания ею заниматься. Можно использовать двухжильный кабель и нормально разомкнутую электрическую кнопку. Две жилы на одном конце провода подсоединить на контакты стартера, после чего прокладывают кабель в подкапотном пространстве так, чтобы другой его конец вышел где-нибудь под «торпедой» к панели управления. Два других конца жил подключить к кнопке. С ее помощью после включения зажигания можно дистанционно замкнуть контакты стартера для его запуска.

Заключение

Стартер, перед тем как он скоро совсем выйдет из строя, начинает не крутит двигатель на горячую. Также проблемы с запуском могут возникнуть при слабых проводах и контактах. Поэтому, чтобы не оказаться в такой неприятной ситуации, необходимо следить за ним и егор проводкой.

Источник

Не поступает топливо

Помимо проблем в системе зажигания двигатель ВАЗ 2107 может испытывать трудности с запуском при неполадках топливной системы. Так как у инжекторного и карбюраторного ДВС они отличаются, то и проблема решается по-разному.

На инжекторе

Если мотор, оснащенный инжекторной топливной системой, не заводится по причине отсутствия подачи бензина (в баке он в достаточном количестве), то проблема заключается в топливном насосе.

Когда водитель включает зажигание автомобиля, он должен услышать звук насоса. В этот момент в магистрали создается давление, необходимое для работы топливных форсунок. Если этого звука не слышно, тогда мотор не заведется или будет постоянно глохнуть.

На карбюраторе

Если в карбюратор поступает мало бензина или он вообще не подается, то проверить бензонасос в этом случае немного сложней. Процедура выполняется в следующей последовательности.

  • Отсоединяется топливный шланг с карбюратора и опускается в отдельную чистую емкость.
  • На протяжении 15 секунд прокручивают стартером. За это время в емкость должно перекачаться не менее 250 мл. горючего.
  • В этот момент бензин должен выливаться под небольшим давлением. Если струя слабая или ее вообще нет, можно купить ремкомплект бензонасоса и заменить прокладки и мембрану. В противном случае деталь меняют.

Как видно, причин для проблемного запуска мотора на ВАЗ 2107 предостаточно. Большинство из них можно диагностировать самостоятельно без растрат на поиск неисправности в СТО

Важно понимать принцип работы системы зажигания и подачи топлива. Они работают в логической последовательности и для устранения многих неисправностей не нужны особые познания в электрике или механике

Стартер не вращается

Самая распространённая причина, по которой ВАЗ 2106 отказывается заводиться, обычно связана со стартером этого автомобиля. Иногда стартер категорически отказывается вращаться после поворота ключа в замке зажигания. Это происходит вот почему:

  • разрядился аккумулятор. Первое, что проверяет опытный владелец «шестёрки» — это состояние аккумуляторной батареи. Сделать это очень просто: нужно включить фары ближнего света и посмотреть, ярко ли они светят. Если аккумулятор сильно разрядился, фары будут светить очень тускло, или не будут светить вовсе. Решение очевидно: следует снять с машины аккумуляторную батарею и зарядить её с помощью портативного зарядного устройства;
  • одна из клемм окислилась или плохо прикручена. Если в клеммах аккумулятора нет контакта или этот контакт очень слаб из-за окисления контактирующих поверхностей, стартер тоже вращаться не будет. При этом фары ближнего света могут светить нормально, да и на панели приборов все лампочки будут исправно гореть. А вот чтобы прокрутить стартер, заряда не хватит. Решение: после каждого откручивания клемм их следует тщательно чистить мелкой наждачной бумагой, а затем наносить на контактные поверхности тонкий слой литола. Это убережёт клеммы от окисления, и проблем со стартером больше не возникнет;

  • замок зажигания вышел из строя. Замки зажигания в «шестёрках» никогда не отличались большой надёжностью. Если при осмотре аккумулятора никаких проблем выявлено не было, вероятно, причина проблем со стартером именно в замке зажигания. Проверить это легко: следует отсоединить пару проводов, идущих к зажиганию и замкнуть их напрямую. Если после этого стартер начнёт вращаться, значит, источник проблемы найден. Замки зажигания ремонту не подлежат. Так что единственным решением будет открутить пару болтов, на которых держится этот замок, и заменить его новым;

  • сломалось втягивающее реле. Выяснить, что проблема именно в реле, несложно. После поворота ключа зажигания стартер не вращается, а водитель при этом слышит в салоне тихие, но вполне отчётливые щелчки. Исправность реле проверяется следующим образом: на стартере имеется пара контактов (тех, что с гайками). Эти контакты следует замкнуть кусочком провода. Если стартер после этого начал вращаться, втягивающее реле следует поменять, поскольку отремонтировать эту деталь в условиях гаража попросту невозможно;

  • в стартере износились щётки. Возможен и второй вариант: щётки целы, однако обмотка на якоре оказалась повреждена (обычно это происходит из-за замыкания соседних витков, с которых ссыпалась изоляция). И в первом, и во втором случае стартер не будет издавать никаких звуков и щелчков. Чтобы установить, что проблема именно в щётках или в повреждённой изоляции, стартер придётся снять и разобрать. Если «диагноз» подтвердился, придётся отправляться в ближайший магазин автозапчастей за новым стартером. Ремонту это устройство не подлежит.

Почему при выключенном зажигании стартер продолжает крутить?

Первым делом вам нужно проделать следующую операцию:

1) Отсоединяем красный провод от втягивающего реле стартера

2) Одеваем снятую клемму «массы» обратно на аккумулятор

Если стартер молчит, значит проблема в контактной группе, если продолжает работать – проблема во втягивающем реле.

Контактная группа – если проблема кроется в контактной группе, то нужно просто напросто заменить её. Меняется она из салона, откручиваем крепления кожуха рулевой рейки, снимаем его и меняем.

Втягивающее реле – первое ,что можно сделать – постучать по нему (например ломиком или плоскогубцами). Скорее всего залипли пятаки, удары по корпусу могут привести втягивающее «в норму». Можно разобрать и проверить, возможно пятаки залипают из-за смазки, которая густеет на морозе и «склеивает пятаки». На крайний случай заменяем втягивающее реле. Главная страница

Почему на горячую не крутит стартер

Причин почему не крутит стартер на горячую может быть 5 и все почти все они характерны для автомобилей с большим пробегом.

  • Уменьшенный зазор на втулках. Если при очередном ремонте стартера были установлены втулки либо подшипники с немного увеличенным диаметром, то при нагреве зазоры между движущимися деталями уменьшаются, что может привести к подклиниванию вала стартера. Аналогичная ситуация наблюдается и когда изнашиваются штатные втулки. При этом ротор перекашивается и начинает задевать на постоянные магниты.
  • Ухудшение контактов в жару. Плохой (незатянутый) контакт сам по себе греется, а если это происходит при повышенной температуре, то через него проходит ток недостаточной силы, либо же контакт может полностью отгореть. Зачастую возникают проблемы с проводом от замка зажигания до стартера (окислы) либо плохой массе от аккумулятора к стартеру. Также могут быть проблемы в контактной группе замка зажигания.
  • Снижение сопротивления обмотки. При увеличении температуры значение сопротивления обмотки статора или ротора на стартере может значительно просесть, особенно агрегат уже старый. Это может привести к снижению электродвижущей силы, и соответственно, стартер будет плохо крутить либо не крутить вовсе.
  • «Пятаки» на втягивающем реле. Актуально для автомобилей ВАЗ-«классика». У них во втягивающем реле со временем значительно подгорают так называемые «пятаки» — замыкающие контакты. Они подгорают сами по себе, по мере эксплуатации, однако при высокой температуре качество контакта ухудшается еще больше.
  • Загрязненный ротор. Со временем якорь стартера загрязняется от щеток и по естественным причинам. Соответственно, у него ухудшается электрический контакт, в том числе он может прикипать.

Причины.

Массу

проверить просто. Найдите кусок толстого кабеля, типа сварочного. В то время, как водитель начинает крутить стартер, помощник накидывает один конец кабеля на «минус» аккумулятора, а другой на какой нибудь болт или железяку под капотом. Если стартер начинает крутить резвее, смело меняйте провод массы к кузову.

Другие варианты — только при снятом стартере.

При износе щёток

, если они вообще не раскрошились, стартер крутит медленно или вообще не крутит. Основная причина их износа, помимо давнего срока использования, вытекает из следующей.

Выработка или износ втулок стартера

. Их неисправность нарушает центровку вала.

Во-первых, из-за его перекоса обмотка якоря начинает задевать обмотку стартера, что создаёт дополнительное механическое трение и снижает обороты. Это заставляет щётки задерживаться дольше на одном из многих контактов коллектора, что и забирает дополнительную нагрузку — стартер «упирается».

Во-вторых, касание ротора об статор приводит к замыканию на корпус стартера или между витками их обмотки.

С самой обмоткой

уже сложнее. Тут нужен ремонт у специалиста или покупка вообще нового стартера. Хотя в наше магазине и статоры и роторы продавались отдельно.

Это основные причины, но проблема может быть и во втягивающем реле, и в перегорании силового «+» кабеля на контакте стартера. Основной проблемой я считаю износ втулок.

В любом случае стартер придётся снимать, разбирать и выяснять причину.

Источник

Специфика инжекторного двигателя

Автомашины с упомянутым типом силового агрегата сходили с конвейера только в последние годы массового выпуска «семерок». Моторы с подобной системой впрыска более совершенны в сравнении с карбюраторными, но при этом они и заметно сложнее. Тем не менее нежелание запускаться здесь может быть объяснено очень небольшим количеством факторов.

Самая элементарная причина – пустой бензобак. Если же горючее имеется в достаточном количестве, то следует предположить, что его подача каким-то образом нарушена.

Второй вариант – отсутствие искры или ее недостаточная сила.

Еще не помешает узнать, каково давление в топливной магистрали. В ВАЗ, на котором установлен инжектор, слишком низкое иногда препятствует нормальному запуску. Замеры производятся манометром, для которого имеется специальный штуцер.

Если на вашем авто стоит бортовой компьютер, то он позволит быстро установить причину неисправности. Так, нередко проблемы с запуском приводят к отображению ошибки. В этом случае, вероятнее всего, ВАЗ-инжектор не хочет заводиться из-за того, что в цилиндрах воспламенение горючего происходит ненадлежащим образом. Здесь поможет осмотр свечей. Убедитесь, что они дают искру.

  • выверните одну вместе с проводом;
  • приставьте к массе автомобиля;
  • включите зажигание.

Часть 2 из 3: Диагностирование «дизелирующего» двигателя, если он глохнет не сразу.

  • гаечный ключ для распределителя зажигания;
  • защитные очки;
  • отвертки;
  • ключ для свечей зажигания (подходящий для вашего автомобиля);
  • инструкция по обслуживанию автомобиля.

Шаг 1. Карбюратор или инжектор?

На вашей машине установлен карбюратор или топливные инжекторы? Если вы еще не знаете этого, сверьтесь с инструкцией по эксплуатации вашего автомобиля.

Если ваш автомобиль изготовлен после 1985 года, то он, скорее всего, оборудован топливными инжекторами. Проблема «дизеления» редко возникает на таких автомобилях, потому что доставка топлива в них прекращается сразу же после выключения переключателя. Карбюратор же, если он только специально не оборудован для таких случаев, будет обеспечивать двигатель топливом до тех пор, пока воздух будет проходить через него.

Когда «дизеление» происходит с автомобилем, оснащенным инжекторами, то это означает, что один из инжекторов в системе протекает и необходима его срочная замена.

Шаг 2. Проверьте холостой ход

Если обороты холостого хода слишком высоки, это может указывать на то, что двигатель на самом деле «дизелирует» после его остановки.

Используя встроенный тахометр, замерьте количество оборотов холостого хода. Большинство четырех- и шестицилиндровых автомобилей имеет холостой ход в пределах от 850 до 900 об/мин. Восьмицилиндровые могут иметь уровень холостого хода примерно 600 об/мин. Сверьтесь с инструкцией вашего автомобиля и установите уровень холостого хода, соответствующий его характеристикам.

Шаг 3. Проверьте соленоидный клапан для устранения дизеления

В конце 1970-х годов с появлением контроля за выбросами проблема «дизеления» стала актуальной и для новых автомобилей. Тогда производители стали устанавливать на карбюраторы своих автомобилей специальные электрические клапана, названные ими «антидизелируемыми» соленоидами.

Они, как правило, цилиндрической формы, примерно 2,5-5 см в длину, и имеют единственный присоединенный к ним электрический провод. Этот провод бывает горячим при включенном ключе зажигания и открытом клапане, а при отключенном ключе позволяет клапану закрыться.

Отсоедините провод и включите замок зажигания. Присоедините контакты друг к другу ненадолго. Вы должны при этом услышать, как соленоид щелкает при открывании и закрывании. Если никакого звука не происходит, значит соленоид неисправен и должен быть заменен.

Шаг 4. Проверьте распределение зажигания

На современных автомобилях зажигание не регулируется, но если ваш автомобиль достаточно стар для обнаружения на нем «дизеления», то, вероятнее всего, зажигание на нем регулируется.

Когда угол опережения подачи топлива сбился на несколько градусов, это вызывает увеличение температуры двигателя до такой степени, что появляется условие для возникновения «дизеления».

Ознакомьтесь с инструкцией по регулировке зажигания. Она может сильно разниться в зависимости от модели и марки. На некоторых из них установка производится при холостых оборотах, на других – при высоких оборотах двигателя. Некоторые производители хотят, чтобы вы отключили отдельные элементы управления перед установкой. Единой процедуры, применяемой для всех двигателей, не существует.

Шаг 5. Проверьте свечи зажигания

Использование неподходящих свечей зажигания может привести к возникновению «дизеления». Свечи изготавливаются для работы при определенных рабочих температурах, и если установленные на вашем автомобиле свечи не соответствуют его температурному диапазону, или установлены неисправные свечи зажигания, то это может способствовать появлению «дизеления».

Снимите свечи зажигания и проверьте их по серийным номерам на соответствие требованиям производителя. При обнаружении какого-либо несоответствия замените.

Горячий карбюраторный двигатель автомобиля не запускается

Признаки неисправности

Прогретый («горячий») двигатель не запускается. Стартер вращает коленчатый вал, но вспышек в цилиндрах нет.

— Прогретый двигатель пускается, делает несколько вспышек и глохнет.

Возможно возникли проблемы с подачей топлива в карбюратор

Систему подачи топлива (до входа в карбюратор) проверяем, сняв шланг с топливоподводящего штуцера на карбюраторе и несколько раз нажав на рычаг подкачки на бензонасосе. Из отверстия шланга должна выходить сильная, пульсирующая струя топлива. Если струя слабая или ее вовсе нет , то возможно неисправен бензонасос или какой-либо другой элемент системы питания . В результате, подача топлива недостаточна или прекращается вовсе.

Засорился сетчатый фильтр на входе в карбюратор

Сетчатый фильтр вынимаем, открутив его пробку , промываем, прочищаем щеточкой (можно зубной), продуваем и ставим обратно. Попутно прочищаем посадочное гнездо под фильтр в крышке карбюратора.

Неисправен электромагнитный клапан или засорился топливный жиклер системы холостого хода

Отказал или сам клапан или система ЭПХХ.

На заглушенном двигателе включите зажигание и попробуйте снять и надеть наконечник провода с вывода клапана. Должен быть слышен щелчок. Если его нет, соединяем отрезком провода плюс АКБ и вывод клапана. Щелчка нет — меняем клапан. Щелчок появился — проверяем систему ЭПХХ. Помимо этого стоит проверить наличие и целостность резинового уплотнительного кольца на клапане.

— На карбюраторах с держателем топливного жиклера холостого хода — выворачиваем держатель, вынимаем из него жиклер. Прочищаем, промываем и продуваем сжатым воздухом. Ставим обратно.

«Подсос» постороннего воздуха в карбюратор

Осмотрите трубки и шланги, ведущие к карбюратору. Возможно они соскочили со штуцеров или повреждены. В качестве примера карбюратор 2108-1107010 и ведущие к нему трубки шланги.

Более подробно эта ситуация рассмотрена на странице «Подсос» постороннего воздуха в карбюратор» .

Засорены топливные или воздушные жиклеры главной дозирующей системы карбюратора

Топливная смесь в этом случае будет обеднена. На карбюраторах 2105-07 необходимо снять крышку карбюратора, вывернуть топливный жиклер первой камеры, прочистить его тонкой деревянной палочкой или медной проволокой. Потом продуть сжатым воздухом и ввернуть обратно. Заодно стоит прочистить и остальные элементы главных дозирующих систем карбюратора (показаны на фотографии). На карбюраторах 2108-21083 также снимаем крышку и выворачиваем воздушный жиклер первой камеры. Вынимаем жиклер вместе с эмульсионной трубкой. Шлицевой отверткой выворачиваем топливный жиклер, находящийся на дне эмульсионного колодца. Промываем, прочищаем, продуваем его и заодно и эмульсионную трубку и эмульсионный колодец.

Не герметичен игольчатый клапан карбюратора

Карбюратор «переливает», свечи зажигания после пуска мокрые. Замените изношенный узел, так как даже малейшее подтекание топлива может привести к серьезным проблемам. Визуально на карбюраторе могут быть потеки бензина и присутствовать его устойчивый запах. Снимите крышку карбюратора и проверьте не заедает ли кронштейн поплавков на своей оси, не задевает ли поплавок за стенки поплавковой камеры, не отвернулся ли корпус игольчатого клапана. Двигатель можно будет попробовать завести если при пуске долго крутить его стартером при нажатой до упора педали «газа». В этом случае из-за усиленной вентиляции камер сгорания свечи подсохнут и топливная смесь нормализуется.

Для начала можно провести проверку герметичности игольчатого клапана поплавковой камеры:

В этом случае, смесь опять же переобогащается из-за повышения уровня топлива в поплавковой камере.

Примечания и дополнения

— Перед поиском причин того, что горячий карбюраторный двигатель не запускается рекомендуется проверить исправность системы зажигания, так как симптомы ее неисправности схожи с симптомами неисправности системы зажигания.

TWOKARBURATORS VK -Больше информации по этой теме в нашей группе ВКонтакте TWOKARBURATORS DZ -и в Яндекс Дзен

Причина залипания пятаков на стартере

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Втягивающее реле стартера — это электромагнит, который в системе зажигания выполняет две функции. Первая — подведение шестерни бендикса стартера к зубчатому венцу маховика. Вторая — ее возврат в исходное положение после запуска двигателя. Поломка втягивающего реле грозит тем, что двигатель попросту не заведется. Причин поломки реле не так много. В данном материале мы постараемся описать признаки и причины поломки, а также методы диагностики и ремонта.

Втягивающее реле с сердечником

Принцип работы втягивающего реле

Перед тем как перейти непосредственно к неисправностям и методами их устранения, автовладельцам будет полезно узнать устройство втягивающего реле стартера, и как оно работает. Сразу стоит отметить, что механизм представляет собой классический электромагнит, состоящий из двух обмоток (удерживающей и втягивающей), схемы подключения его к стартеру, а также сердечника с возвратной пружиной.

В момент поворота ключа зажигания напряжение от аккумулятора подается на обмотки втягивающего реле. При этом создается электромагнитное поле, которое перемещает сердечник, находящийся в его корпусе. Тот, в свою очередь, сжимает возвратную пружину. В результате этого противоположный конец “вилки” сдвигается к маховику. При этом шестерня, соединенная с бендиксом, выдавливается наружу до момента зацепления с венцом маховика. В результате зацепления замыкаются контакты встроенной схемы включения стартера. Далее втягивающая обмотка отключается, а сердечник остается в зафиксированном положении при помощи работающей удерживающей обмотки.

Схема работы втягивающего реле

После того как ключ зажигания отключает двигатель, напряжение на втягивающее реле перестает подаваться. Происходит возврат якоря в исходное положение. Механически соединенные с ним вилка и бендикс выходит из зацепления с маховиком. Таким образом, неисправность втягивающего реле стартера — это критическая поломка, из-за которой невозможно запустить двигатель.

Стартер щелкает или жужжит, но двигатель не схватывает основные причины неисправности

Если имеет место неисправность, которая проявляется в виде щелчков стартера в момент запуска двигателя, тогда анализ характера щелчков может указать на причины поломки. В том случае, если тяговое реле стартера щелкает постоянно:

  • аккумуляторная батарея разряжена, необходимо произвести проверку зарядного тока;
  • следует проверить затяжку клемм АКБ;
  • возникли проблемы с «массой», требуется проверка места контакта массы с кузовом или ДВС, возможно понадобится реализация дополнительной разминусовки;

Рекомендуем также прочитать о том, что такое разминусовка двигателя. Из этой статьи вы узнаете о том, для чего необходима установка дополнительной массы в автомобиль и какие преимущества имеет данное решение.

Если стартер щелкает только один раз и не крутит двигатель, тогда возможно следующее:

  • недостаточное крепление тягового реле к корпусу стартера;
  • произошло подгорание контактов в тяговом реле стартера;
  • неисправность связана с плохим контактом «массы»;
  • произошла поломка стартера;

В том случае, если проверка крепления тягового реле не выявила отклонений от нормы, тогда реле стартера следует снять для проверки. Разборное реле означает, после разборки устройства необходимо произвести очистку силовых контактов. Неразборное тяговое реле подлежит однозначной замене при обнаружении поломки.

Отсутствие неисправностей тягового реле стартера укажет на то, что далее необходимо снять сам стартер для подробной диагностики. Отметим, что стартер щелкает, но не крутит как по причине поломок втягивающего реле стартера, так и в результате собственных неисправностей. Наиболее распространенными являются:

  • силовой провод, который идет от обмоток стартера к тяговому реле, может отгорать;
  • произошел критический износ щеток стартера. В таком случае щетки требуют замены;
  • возникает заклинивание якоря стартера по причине износа втулок стартера. Втулки стартера потребуется заменить;
  • происходит замыкание обмотки якоря стартера, а также обрыв или замыкание обмоток статора;

Также следует отдельно упомянуть такой элемент, как бендикс стартера. Бендикс может быть деформирован или имеет место поломка вилки привода бендикса. Еще одной проблемой, которая связана с бендиксом стартера, является повреждение его зубьев. Забой зубьев бендикса означает, что устройство не может войти в зацепление с зубьями на венце маховика.

Еще бендикс связан с сердечником втягивающего посредством специальной вилки. Отсутствие зацепления бендикса с зубьями венца маховика означает, что в этом случае не произойдет полного втягивания в обмотку тягового реле в момент включения. В результате так называемый «пятак» не сможет осуществить перемыкание силовых контактов реле для подачи питания на электромотор стартера.
