Сколько головок цилиндров имеет двигатель камаза

Технические характеристики

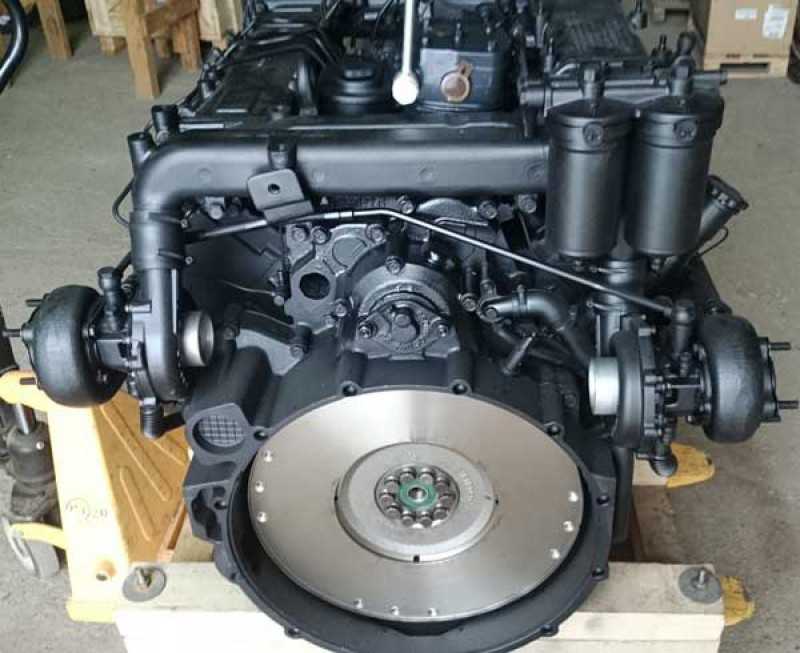

КАМАЗ — большегрузный автомобиль, имеющий большое количество вариантов и модификаций. Производитель — Камский автомобильный завод КамАЗ.

Основной отечественный конкурент этого мотора — модели ЯМЗ-236/238 производства Ярославского моторного завода. Но каждый из них занимает свою рыночную нишу. Устройство двигателя КамАЗ-740 похоже на двигатель ЯМЗ, но есть ряд конструктивных отличий. Так, у челнинского мотора на каждый цилиндр предусмотрена отдельная головка блока.

Моторы Евро-0 | 740.210 и 740.260

Наименование Характеристика
Мощность 154 кВт. для 210 л.с. и 191 кВт для 260л. с.
Количество цилиндров 8
Количество головок 8
Количество клапанов 16
Охлаждение Жидкостное
Объем 10,85 (10 850 см3.)
Система подачи питания ТНВД 33ЯЗДА или 334 ЯЗДА
Порядок работы цилиндров 1-5-4-2-6-3-7-8

Моторы Евро-2 | 740.31-240 и 740.30-260

Наименование Характеристика
Мощность 176 кВт. для 240 и 191 кВт. для 260
Количество цилиндров 8
Количество головок 8
Количество клапанов 16
Охлаждение Жидкостное
Объем 10,85 (10 850 см3)
Система подачи питания ТНВД 337-20 ЯЗДА или 337-21 ЯЗДА
Порядок работы цилиндров 1-5-4-2-6-3-7-8

Моторы Евро-2 | 740.51-320 и 740.50-360

Наименование Характеристика
Мощность 235 кВт. для 320 и 265 кВт. для 360
Количество цилиндров 8
Количество головок 8
Количество клапанов 16
Охлаждение Жидкостное
Объем 10,85 (10 850 см3)
Система подачи питания ТНВД 337-20-03 ЯЗДА или 337-20-04 ЯЗДА
Порядок работы цилиндров 1-5-4-2-6-3-7-8

Моторы Евро-4 | 740.70 и модификации

Наименование Характеристика
Мощность 280–420 л. с.
Количество цилиндров 8
Количество головок 8
Количество клапанов 16
Охлаждение Жидкостное
Объем 11,67 (11 670 см3)
Система подачи питания ТНВД 337-20-03 ЯЗДА или 337-20-04 ЯЗДА
Порядок работы цилиндров 1-5-4-2-6-3-7-8

Характеристики двигателей КамАЗ, которые выпускает Камский моторный завод, достаточны и способны выдавать нужную мощность грузовику.

Ответы на частые вопросы про двигатели КамАЗ

Что входит в двигатель КамАЗ первой комплектации?

В неё входит всё навесное оборудование: генератор, компрессор, фильтра, маховик, турбины. Не входит: сцепление, КПП и бачок.

В чём отличие двигателя 740.30.260 от 740.31.240?

В двигателе КАМАЗ 740.30 в отличие от 740.31 другой вал привода ТНВД, есть картер агрегатов и картер водяных каналов. Усовершенствован коленвал, поэтому 740.31 надежнее и тяговитее.

Можно ли поменять КПП 154 на 152?

Эти КПП спроектированы под разные под двигатели с разными крутящими моментами, поэтому они агрегатируется и разными сцеплениями. Такая переделка технически и экономически не целесообразна.

Подскажите, в какой комплектации продаются двигатели 740.13-1000400 -21 и -22

Они продаются в максимально полной комплектации со всем навесным оборудованием. Не входит в комплектацию: сцепление, кпп, радиатор и расширительный бачок.

Можно заменить ДВС 740.13.260 на 740.30.260 на КамАЗе 53228 вместе с заменой коробкой ?

Двигатели внешне очень похожи, но требуется много доработок: — Установка дополнительного радиатора, — Поднятие кабину, — Замена привода коробки передач. — Наличие импортного сцепления. — Установка пола модели 53205. — Замена КПП строго на 154 или ZF.

Насколько заменяемы двигатели КАМАЗ 740.10 и 7403?

Оба этих двигателя относятся к классу ЕВРО-0, но у них одинакова только система смазки. Существует разница в поршневой группе, головке блока, картере, системе подачи топлива и прочему.

Какой двигатель евро можно установить на КамАЗ-53212, взамен 740.10 мощностью 210 л.с ?

Двигатель КАМАЗ евро-1: доработки по минимуму. Двигатель КАМАЗ евро-2 740.31: потребуется замена системы охлаждения.

Обслуживание

Масло рекомендуется менять через 10 000 км, вне зависимости от того, какая периодичность указана в инструкции (это обусловлено повышенным содержанием серы в российском дизтопливе, что приводит к быстрому окислению масла). При длительной работе на пониженных оборотах — рекомендуется не ниже 1000об/мин.- на стоянках, ночевках, масло рекомендуется менять через 7500 км.

Для турбодизеля, начиная с Евро-2, возможно проводить техническое обслуживание в интервалом 20 000 км.

Замена воздушного фильтра.

При каждодневном осмотре выполнять осмотр фильтрующих элементов и заменять по мере необходимости. В сложных условиях выполнять каждодневную очистку поверхностей от пыли и грязи, менять фильтрующие элементы через каждые 3-4 тысячи километров. При выходе из строя воздушного фильтра – нехватки подачи воздуха в цилиндры приводит к неполному сгоранию топлива, что ведет к поломке двигателя.

Начинать движение только с прогретым двигателем.

Движение без прогрева приведет к замене гильз и поршневых колец.

Специалисты рекомендуют на кажом ТО проверять топливную систему и проводить регулировку клапанов. Это уменьшит износ силового агрегата и может продлить его ресурс еще на 100 тыс.км.

Установка ГБЦ Камаз

Собранную головку устанавливают на двигатель.

Установка прокладок ГБЦ

Предварительно требуется установить прокладки. Ранее каналы системы охлаждения уплотнялись так называемыми присосками. Они вставлялись в три водяных канала головки а плоская х часть была обращена к блоку двигателя. И также ставилась резиновая прокладка. По всей плоскости прилегания головки. Она выполняла роль пыльника. Что бы грязь и пыль не попадали под головки не вызывали коррозию.

На современных двигателях устанавливается плоска резиновая прокладка с металлическим каркасом. Она выполняет общую роль как прокладки охлаждающей жидкости так и пыльника.Единственно что осталось неизменным это резиновое колечко которое ставится в выступ масленого канала. О этом колечке не в коем случае забывать нельзя. Какие прокладки лучше старого или нового образца трудно сказать. Скорее всего дело в аккуратности при сборке. И дальнейшей эксплуатации двигателя.

Установка фторопластового кольца

На двигателях оснащенных турбокомпрессорами дополнительно устанавливается фторопластовое колечко. Его необходимо аккуратно установить внутрь компрессионного (газового) кольца. Так чтобы при переворачивании головки оно не смогло выпасть. Это кольцо служит дополнительным уплотнением. Что бы предостеречь прорыв газов.  из под газового кольца. Потому что турбины закачивают больший объём воздуха. Это приводит к более полному сгоранию топлива. И как следствие повышает температуру горения в камере сгорания. Дополнительное фторопластовое кольцо уплотняет соединение между головкой и гильзой.

После того как установлены прокладки необходимо вставить на свои места штанги толкателей. Делать это нужно аккуратно если штанга не попадет в своё посадочное место внутри двигателя может провалиться в в поддон и достать его без снятия поддона будет очень тяжело. Штангу необходимо вставить и после этого немного приподнять и опустить на свое место. Как бы убедиться что она стоит правильно.

Теперь необходимо одеть головку , так чтобы штанги вошли в свои каналы и уперлись в регулировочные винты коромысел. Также выступ масленого канала с надетой на нем резиновым колечком должен попасть в отверстие головки блока. Головка должна сесть на свое место без особого усилия. Если кулачки распредвала будут направлены на открытие впускного или выпускного клапана. Штанги упрутся в коромысла. И не дадут сразу плотно прижаться головке . ничего страшного. После того как вставятся болты крепления головки и будут закручиваться пружины клапанов сожмутся.  Клапана станут в открытое положение . Это не помешает притягиванию головки.

Можно. прокрутить коленчатый вал. Штанги опустятся вниз и головка плотно прижмется к гильзе

Самое важное на начальном этапе притягивания головки равномерно её выставить по плоскости гильзы. Если какой то болт сильнее будет притянут

То получится рычаг. И после того как будет притягиваться противоположный болт возникнет большое усилие которое может привести к отрыву головки болта. По этому первоначально нужно добиться при помощи притягивания болтов равномерного расположения головки относительно гильзы. Протяжку болтов необходимо провести с помощью динамометрического ключа.

Осмотр головки

Прежде чем произвести установку ГБЦ Камаз на место после проведенного ремонта их обязательно необходимо осмотреть. По следующим причинам.

Состояние компрессионного кольца

Газовое компрессионное кольцо может просесть. Или появится люфт и кольцо будет двигаться на своем месте. В результате того что разбито посадочное место

На это обязательно необходимо обратить внимание. Кольцо должно выступать выше уровня головки  0,122-0,230 мм и разность показаний замеров по длине кольца не должна превышать 0,08 мм

В противном случае кольцо необходимо поменять. Для его снятия предусмотрены пазы с помощью которых кольцо можно вынуть с посадочного места.

Седла клапанов

Второе на что обязательно необходимо обратить внимание это состояние седел клапанов. на седлах может образоваться трещина

Или седло может просесть в своем посадочном месте и разболтаться. Для того чтобы в это убедиться необходимо распрячь клапана. Также возможно образование выработки в направляющих втулках клапанов. С этим разобраться сложнее. Замена направляющих на головках автомобиля камаз сложная задача. Они очень тяжело выпрессовываются. Делать это самостоятельно не  советую. Специалисты не охотно берутся за ремонт камазовских головок. Именно по этой причине. И назначают цену немного менее, чем стоит новая головка. Поэтому здесь горячиться не нужно. Если люфт небольшой, то направляющие лучше не трогать. Попробовать установить новые клапана . Если люфт все равно большой попробовать найти другие головки. Это будет дешевле и надёжнее.

Назначение цилиндро-поршневой группы

Цилиндр (а точнее — его гильза) и поршень — одни из ключевых деталей любого двигателя внутреннего сгорания. Эти детали решают несколько задач:

  • Стенка цилиндра, днище поршня и нижняя плоскость ГБЦ образуют замкнутую полость, в которой происходит сгорание топливно-воздушней смеси;
  • Поршень воспринимает усилие образовавшихся газов и преобразует их энергию в поступательное движение;
  • Цилиндр обеспечивает правильное движение поршня, а также отвод чрезмерного тепла, образующегося при сгорании горючей смеси.

Цилиндр и поршень образуют пару, которая индивидуально подобрана и в ходе работы двигателя прирабатывается — этим достигаются наилучшие режимы и эффективность работы всего двигателя

Поэтому проектированию и изготовлению цилиндров и поршней, в том числе и в двигателях автомобилей КАМАЗ, уделяется большое внимание

Притирка клапанов

Клапана желательно очистить от нагара и притереть. Клапана притирают при помощи дрели. Соединение дрели с клапаном не должно быть жестким. Желательно использовать резиновый шланг. Он быстро выходит из строя и его приходится менять но это того стоит. При жестком соединение возможна не правильная посадка клапана в седло. В момент соединение клапана с седлом должен происходить удар клапана и его одновременное проворачивание.

Правильная притирка клапанов считается при помощи коловорота со стороны шляпки клапана. При этом с обратной стороны необходимо установить слабую пружину что бы клапан отрывался от седла. Это самый надёжный способ притирки, но очень неудобный. Потому что приходится придумывать какой то паз чтобы коловорот смог проворачивать клапан. Самый  простой способ это вырезать резиновый пятак с прорезью под коловорот. Для этого хорошо подходит транспортерная лента. И приклеить её к клапана при помощи расплавленной смолы. Это самый простой и доступный способ.

Посте притирки необходимо тщательно очистить клапана и седла от абразива который применялся при притирке. Бывали случаи когда забывали это сделать, в результате клапана с седлами приходили в негодность. Головку после притирки необходимо промыть и тщательно продуть воздухом. После этого клапана можно устанавливать на место. Предварительно требуется установить новые масло съёмные колпачки. И запрячь их в пружины при помощи съёмника клапанов.

Когда клапана установлены на место устанавливаются коромысла. После того как притянуться гайки необходимо их застопорить. Если гайки расслабятся то кронштейн вала коромысел начнет двигаться. В результате будут обламываться шпильки с определенной периодичностью.

Конструкция и особенности установки гильз и поршней дизелей КАМАЗ

Как уже было сказано, в двигателях КАМАЗ применяются «мокрые» гильзы из легированного чугуна. Они изготавливаются метолом центробежного литья, затем дополнительно подвергаются механической и термической обработке. Гильза имеет переменный профиль, который обеспечивает правильную его установку в блок. Гильза устанавливается в специальные расточки блока, для удобной вставки нижняя часть детали выполнена на конус. В верхней части гильзы выполнен опорный бурт, который упирается в блок и обеспечивает центровку детали. Под буртом выполнена канавка для укладки резинового уплотнительного кольца.

Гильза в блоке удерживается как за счет нижней части и бурта, так и за счет усилия, создаваемого головкой блока цилиндров (напомним, что в двигателях КАМАЗ головки индивидуальные для каждого цилиндра). Контакт ГБЦ и верхнего торца гильзы — не прямой, а через два уплотнительных кольца. Одно кольцо вставляется в канаву на нижней плоскости головки, а второе — на уплотнительном бурте гильзы. При этом прокладка между блоком и ГБЦ не заходит на поверхность гильзы.

Благодаря наличию двух уплотнительных колец и прокладки специального профиля обеспечивается необходимый вылет днища поршня из гильзы. Обычно этот вылет составляет 0,6-0,7 мм и при установке новой поршневой группы это всегда следует учитывать.

Поршни двигателя — литые, из алюминиевого сплава, на внешней поверхности обязательно имеют специальное покрытие для приработки. На ранних моделях использовался простой оловянный слой, на современных используются более сложные антифрикционные составы на основе графита и полиамидов. Самая известное покрытие, используемое на КАМАЗовских поршнях — американский состав Molykote.

Поршни имеют сложную конфигурацию. В верхней части (головка) деталь имеет цилиндрический профиль, здесь выполнены три канавки под установку поршневых колец. В нижней части (юбка) поршень переходит в эллипс, причем его большая ось перпендикулярна оси пальца. Внутри поршня отлиты две бобышки, в которых выполнены соосные отверстия для установки пальца. На поверхностях отверстий также имеются канавки для установки стопорных колец.

Днище поршня — плоское, в его центре выполнена фигурная камера сгорания. Эта камера может быть двух типов — с рассекателем (с центральным заостренным возвышением), обеспечивающим лучшее перемешивание горючей смеси, или без него. Также по бокам от камеры сгорания имеются выточки для клапанов, необходимость в них обусловлена тем, что ГБЦ двигателей КАМАЗ плоская и клапаны при открытии опускаются ниже плоскости днища поршня.

В верхнем поясе поршня выполнены три канавки — под 2 компрессионных и 1 маслосъемное кольцо. Канавка верхнего кольца может быть выполнена в усиленной вставке из нирезиста — чугуна, легированного никелем. Компрессионные кольца — чугунные, имеют хромированную поверхность и трапециевидное сечение. Маслосъемное кольцо — неразъемное, коробчатого типа с пружинным расширителем, также изготавливается из чугуна и хромируется. В канавке под маслосъемное кольцо предусмотрен ряд отверстий для слива масла в поддон двигателя.

Поршень устанавливается на шатун с помощью полого стального пальца, который может проворачиваться. Палец имеет длину 95 мм и внешний диаметр 45 мм. В верхней головке шатуна палец вставляется в биметаллическую втулку (с рабочей бронзовой поверхностью), в нижней головке шатуна устанавливаются съемные вкладыши.

Устройство головки блока двигателя

Каждая головка блока Камаз-740 устанавливается на два установочных штифта, запрессованные в блок цилиндров, и крепится четырьмя болтами из легированной стали.

Один из установочных штифтов одновременно служит втулкой для подачи масла на смазку коромысел клапанов. Втулка уплотнена резиновыми кольцами.

В головке блока цилиндров Камаз-740, по сравнению с головкой двигателя 740.10, увеличено отверстие слива моторного масла из-под клапанной крышки в штанговую полость. Окна впускного и выпускного каналов расположены на противоположных сторонах головки цилиндров.

Впускной канал имеет тангенциальный профиль для обеспечения оптимального вращательного движения воздушного заряда, определяющего параметры рабочего процесса и экологические показатели двигателя, поэтому замена на головки цилиндров двигателя 740.10 не допускается.

В головку блока цилиндров Камаз-740 запрессованы чугунные седла и металлокерамические направляющие втулки клапанов. Седла клапанов имеют увеличенный натяг в посадке по сравнению с седлами двигателя 740.10, и фиксируются острой кромкой.

Выпускное седло и клапан профилированы для обеспечения меньшего сопротивления выпуску отработавших газов. Применение выпускного клапана 740.10 не рекомендуется.

Стык «головка цилиндра — гильза» Камаз-740 (газовый стык) — беспрокладочный. В расточенную канавку на нижней плоскости головки запрессовано стальное уплотнительное кольцо.

Посредством этого кольца головка цилиндра Камаз-740 устанавливается на бурт гильзы. Герметичность уплотнения обеспечивается высокой точностью обработки сопрягаемых поверхностей уплотнительного кольца и гильзы цилиндра.

Уплотнительное кольцо дополнительно имеет свинцовистое покрытие для компенсации микронеровностей уплотняемых поверхностей.

1 — головка цилиндра, 2 — прокладка крышки головки, 3 — болт крепления крышки, 4 — крышка головки цилиндра, 5 — болт крепления головки, 6—втулка прокладки патрубка, 7 — уплотнительное кольцо газо­вого стыка, 8 — впускной клапан, 9 — седло клапана, 10 — направляющая втулка клапана, 11 — шайба пружин клапана, 12 — наружная и внутренний пружины клапана, 13 — тарелка пружин клапана, 14 — втулка тарелки, 15 — сухарь клапана, 16—уплотнителъная манжета, 17 — впускной клапан

В головках цилиндров размещены клапанный механизм и форсунка. Клапанный механизм головки закрыт алюминиевой крышкой, уплотненной прокладкой. Чугунные седла и металлокерамические направляющие втулки клапанов растачиваются после их запрессовки в головку.

Каждая головка закреплена на блоке цилиндров четырьмя болтами. Чтобы избежать нарушения герметичности газового стыка, болты затягивают по перекрестной схеме в три приема.

Впускной и выпускной каналы распо­ложены с противоположных сторон головки. При взгляде на двигатель со стороны впускные клапаны головок находятся справа, а выпускные — слева.

Впускной канал имеет тангенциальный профиль, обеспечивающий вихревое движение воздуха в цилиндре, улучшение смесеобразования и ускорение процесса сгорания впрыскиваемого топлива. Гнездо под форсунку расположено со стороны выпускного клапана под углом к оси цилиндра.

Как снять и разобрать

Для проведения планового технического обслуживания или устранения дефекта ЖМТ необходимо демонтировать. Снять теплообменник на КамАЗе своими руками трудно, но возможно. Для этого необходимо демонтировать узлы, мешающие свободному доступу к устройству. Затем отсоединяются водяные патрубки и только после этого масляные. Все отверстия на двигателе закрывают чистой ветошью, чтобы в полости не попала грязь.

Разборка теплообменника предполагает демонтаж сердцевины для последующей чистки или устранения возникших дефектов. После демонтажа обязательно снимите, а если не получится, соскоблите с фланцев старые паронитовые прокладки. Необходимо помнить, что в трубках может остаться тосол, а в корпусе остатки масла. Снятый теплообменник осматривается на предмет наличия трещин, загрязненности поверхности охлаждения.

В связи с тем, что корпус ЖМТ выполнен из алюминия, применять при демонтаже молоток не рекомендуется.

Признаки, по которым можно определить, что прокладка под головкой требует замены:

  1. подтекание масла или охлаждающей жидкости из-под головки наружу. Самый распространённый вариант для автомобилей КамАЗ. Обнаруживается наличием потеков на блоке. Зачастую, из-за выпускного коллектора, сложно определить однозначно какая из головок «потекла». После его демонтажа, становится понятно, какую из головок необходимо снять.
  2. выход из-под головки отработавших газов, что проявляется довольно громким звуковым сопровождением при работающем двигателе. Довольно редкое явление для КамАЗовского двигателя. Учитывая, что функцию герметизации головки и цилиндра (камеры сгорания) берет на себя стальное кольцо газового стыка, прокладка прогарает уже в следствии повреждения этой детали. Если посадочное место кольца не было деформировано, потребуется его замена. В противном случае, может понадобиться заменить головку на новую.
  3. после демонтажа головки цилиндра по любой из вышеперечисленных причин, а также для ремонта ГБЦ, газораспределительного и кривошипно-шатунного механизма, замены пришедшего в негодность болта крепления головки к блоку и др.

Помимо резиновой прокладки, для каждой головки потребуется заменить 2 уплотнительных кольца на втулках масляных каналов, а также 3 уплотнителя водяных отверстий, которые имеют форму «бочонка», за что так и прозываются на жаргоне автомастеров. Газовый стык может быть снабжен фторопластовой прокладкой.

Также, может понадобиться замена прокладки крышки клапанного механизма и прокладок под впускным и выпускным коллекторами.

Фото-инструкция по демонтажу ГБЦ КамАЗ 740 с блока цилиндров

  1. Перед началом работ потребуется слить как минимум половину от всего объема охлаждающей жидкости. А также, демонтировать мешающие расширительный бачок и компрессор.
  2. Ключом на 19 отверните накидные гайки трубки высокого давления с секции ТНВД
  3. Также, необходимо отвернуть топливную трубку с форсунки той головки, которая подлежит демонтажу.
  4. Накидным или торцевым ключом на 14 отверните штуцер дренажной трубки форсунок и снимите её.
  5. Демонтируйте водяную трубу используя торцевой ключ на 13 и впускной коллектор при помощи торцевого ключа на 17.
  6. Ключом на 13 отверните болт крепления клапанной крышки головки блока. И снимите крышку вместе с прокладкой. Также придется снимать соседнюю крышку, выступ которой будет мешать демонтажу головки цилиндра блока.

Торцевым или накидным ключом на 19 отверните 4 болта крепления головки цилиндра блока. Отодвиньте впускной коллектор и водяную трубку образовав зазор от головки вставленным воротком. Вставив вороток в отверстие головки под болт раскачивайте её и снимите, поддев головку монтажной лопаткой за край выпускного патрубка.
Снятую головку необходимо тщательно очистить от нагара и произвести дефектовку. Если, головка не имеет повреждений, замените уплотнительные кольца водяных каналов новыми. А также уплотнительное резиновое кольцо втулки масляного канала.
Установите на блок новую прокладку головки цилиндра.

Момент затяжки ГБЦ КамАЗ

Величина момента затяжки должна быть:

  • первый прием — 39…49 Н м (4… .5 кгс м);
  • второй прием — 98…127 Н м (10… 13 кгс м);
  • третий прием — 186…206 Н м (19…21 кгс м) предельное значение.

После затяжки болтов необходимо отрегулировать зазоры между клапанами и коромыслами. Зазор необходим для обеспечения герметичной посадки клапана на седло при тепловом расширении деталей во время работы двигателя.

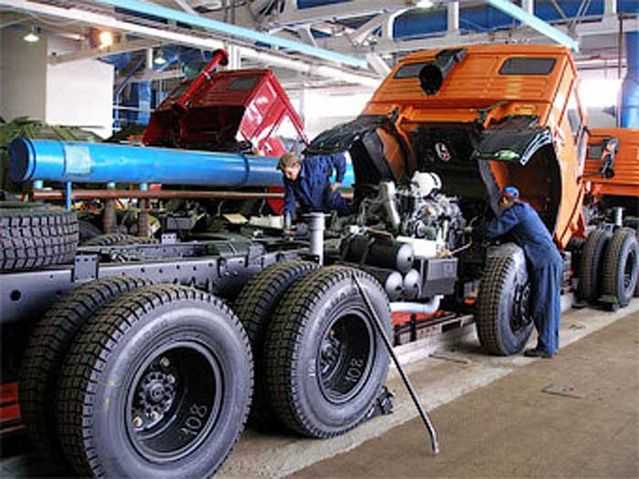

Какие двигатели устанавливают на Камазы

Автомобили КАМАЗ довольно популярны на территории РФ. Причиной этого является их хорошая грузоподъёмность. К тому же они неприхотливы в эксплуатации. Если какая-либо деталь и выйдет из строя, её легко можно заменить за низкую стоимость.

Обслуживание автомобиля так же производится сравнительно дёшево. В некотором роде популярны эти автомобили стали ещё и из-за их двигателя. Его мощность и другие характеристики оказались настолько хороши, что такие моторы решили ставить ещё и на автобусы и даже на тракторы. Запчасти для Камазов и других автомобилей и прицепов можно найти в каталоге компании ООО “Деловые запчасти” delzap.ru.

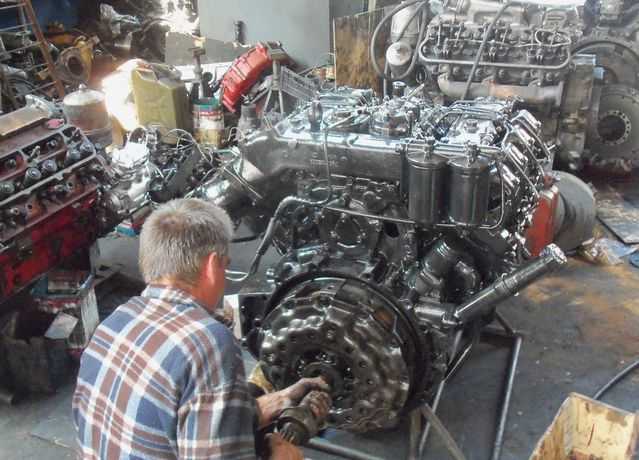

Капитальный ремонт: основные положения

Капитальный ремонт двигателя КамАЗ-740 — это довольно сложная процедура, которая требует знаний конструкции, технических норм и специального оборудования для проведения данных операций. Существуют инструкции к проведению капремонта силовых агрегатов, которые разработаны заводом-изготовителем.

Конечно, не все автосервисы, которые специализируются на ремонтах двигателей внутреннего сгорания, придерживаются этого, но в них достаточно четко и точно прописаны все тонкости и нюансы процесса.

Рассмотрим последовательность действий, направленных на проведение восстановительных операций по двигателю КамАЗ-740:

  1. Для начала неисправный мотор разбирается для определения дефектов.
  2. Следующим этапом становится диагностика неисправностей. Сюда входит проведение диагностических работ по коленчатому валу, головкам блока цилиндров, которые размещаются по одной на каждый цилиндр, а также распределительному валу, водяному и масляным насосам. Отдельно стоит отметить, что при проведении капитальных ремонтно-восстановительных работ по движку в обязательном порядке ведутся работы по восстановлению топливного насоса высокого давления подачи топлива.

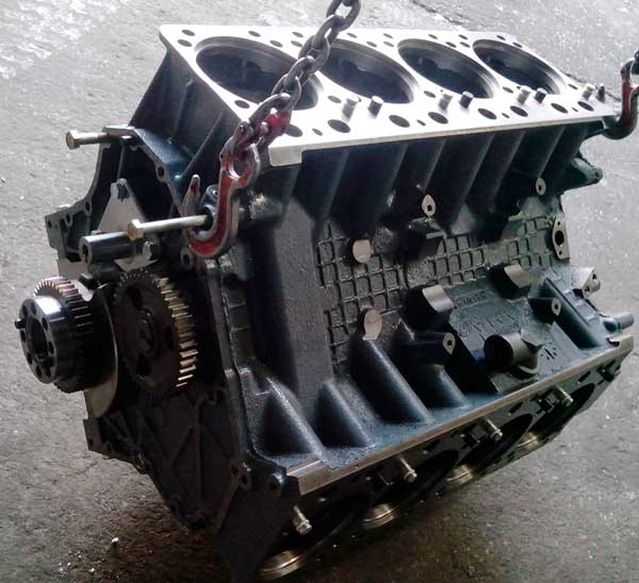

  3. Следующий этап ремонта силового агрегата — это расточка блока и коленчатого вала. Стоит отметить, что коленвал у КамАЗ — деталь достаточно прочная, так что не всегда требуется проведение проточки шеек. А вот с блоком, как показывает практика, дела обстоят намного хуже. При любых раскладах придется растачивать гильзы цилиндра, но и это не всегда помогает. Так, если мотору 20 лет, то, как говорят специалисты, точить уже нечего, и единственным выходом является установка новых гильз, вместо старых изношенных. Конечно, эта процедура повышает стоимость ремонта, но это дешевле, чем покупать новый блок цилиндров. Рассмотрим ремонтные размеры деталей.
Наименование/Ремонт Ремонт 1 Ремонт 2 Ремонт 3 Ремонт 4
Коленчатый вал 0,25 мм 0,50 мм 0,75 мм 1,00 мм
Блок цилиндров 120,5 мм 121,0 мм 121,5 мм СТ — гильзовка

  1. Неотъемлемым этапом проведения восстановления мотора является ремонт всех головок, которых у КамАЗ восемь штук. Так, зачастую меняются направляющие втулки, которые для начала разворачиваются на токарном станке. На клапанах снимается и подгоняется фаска, а седла подвергаются шарошке.
  2. Следующим этапом становится полировка кулачков распределительного вала. Проводится это на токарном станке при помощи специальной пасты и наждачной бумаги.
  3. Дальше идет этап ремонта водяного и масляного насоса. Как показывает практика, специалисты по ремонту моторов неохотно ремонтируют эти детали, но в связи с особой дороговизной им приходится, чтобы сохранить клиентов. Как уже говорилось ранее, замене подлежат только некоторые элементы изделий. Так, меняются крыльчатка, вал в сборе, манжета и подшипники.
  4. Перед тем как приступить к процедуре укладки коленчатого вала, необходимо провести процесс балансировки. К коленвалу прицепляют сцепление и вращают, устанавливая специальные грузы. Если не провести данную процедуру, то в процессе эксплуатации вал разбалансируется, что приведет к разбитию бугелей и шатунов с вкладышами.
  5. Последним этапом по праву может считаться сборка. Этот процесс достаточно долгий, поскольку занимает почти целый день. Коленчатый вал укладывают, и проходит процесс «перевязки». Это процедура соединения коленвала с поршневой группой и установка вкладышей, как коренных, так и шатунных. Далее собирается масляный насос и помпа. Собираются все мелкие детали. Последними устанавливаются головки блока, клапанные крышки, ТНВД и система выпуска.
  6. После того как двигатель собран, его необходимо обкатать. Делается это только на холодную. К силовому агрегату подключают систему питания и систему выпуска, а затем его заводят, регулируя обороты, и периодически выставляются зазоры клапанного механизма.

После того как силовой агрегат КамАЗ собран, его устанавливают на автомобиль и испытывают на ходу.

Снятие ГБЦ Камаз

Снятие  гбц начинается стого что необходимо снизить уровень охлаждающей жидкости в системе. Для этого достаточно слить 10- 15 литов жидкости. Затем откручиваются  коллектора впускной, водяной выпускной.

Выпускной коллектор

Выпускной коллектор на двигателе евро прикручен непосредственно к головкам через прокладки. Трудность его снятия заключается в том что иногда не удаётся  открутить болты. Для этого необходимо применять усилие. А сами болты легко обламываются. Если резьба прикипела. И понять когда болт начинает ломаться очень тяжело. Поэтому  необходимо при возникновении усилия постоянно проверять, что болт откручивается а не заламывается. При откручивании  и возникновении усилия провернуть болт в обратную сторону. Это делать необходимо постоянно потому что болты обламываются практически не заметно. Впускной коллектор полностью снимать не нужно достаточно того что он отойдет немного от головок. Потом просто необходимо будет подставить прокладки между ним и головками

Водяной и впускной коллектора

Прежде чем снимать водяной и впускной коллектор необходимо открутить трубки высокого давления от ТНВД и форсунок. Трубки потом следует устанавливать на свои места . Путать их не желательно потов очень тяжело будет их подобрать по местам где они стояли. Лучше всего их положить в отдельное место по порядку. Сложность снятия коллекторов заключается в неудобстве раскручивания крепёжных болтов. Проще снять компрессор. Он не очень сложно устанавливается а заодно поменять на нем уплотнительные резинки. Но если очень постараться, то компрессор можно и не трогать.

После того как коллектора удалены  откручиваются  клапанные крышки. Снимать их желательно. Потому что прежде чем вытаскивать головки требуется вынуть штанги толкателей. Если снимать головки со штангами, они могут упасть внутрь двигателя и достать будет тяжело. Сняв клапанные крышки следует раскрутить крепление коромысел. Они прикручены двумя гайками на шпильках. Предварительно необходимо разогнуть концы стопорной пластины. Коромысла снимаются со шпилек и вынимаются штанги толкателей клапанов.

Болты головки блока цилиндров

Болты крепления головки блока цилиндров необходимо раскручивать поочередно согласно схемы затяжки ГБЦ. Поэтапно в несколько приёмом. Если сразу ослабить один из болтов то это может вызвать перепад натяжения болтов такт остальные будут находиться в напряжение. Это может привести в дальнейшем к обрыву головки крепежного болта. На камазах это болезнь. Незначительный перекос приводит к обрыву болта. Поэтому и нужно раскручивать болты в несколько приёмов. Собственно говоря  также как их затягивали. После того как болты раскручены головки можно снимать.

Ремонт и неисправности

Как и любой силовой агрегат, двигатель 740 имеет свойство ломаться.

Наши специалисты по ремонту смогут помочь Вам с ремонтов двигателей КамАЗ заказать ремонт

Большинство неисправностей являются следствием нарушения рекомендаций и сроков Технического Обслуживания. Перед эксплуатацией автомобиля настоятельно рекомендуем изучить справочное руководство по эксплуатации и техническому обслуживанию двигателей Камаз.

Неисправности двигателя 740 могут обуславливаться проблемами в шатунно-кривошипных механизмах и в механике, которая отвечает за распределение газа. Обычные признаки: появление глухих и ритмичных стуков внизу двигательного картера, а также наличие звонких стуков внутри цилиндра.

В шатунно-кривошипной механике к неполадкам может приводить плохая амортизация шеек внутри коленчатого вала, а также износ подшипников. Возможен проворот вкладышей, а также заклинивание внутри коленчатого вала из-за закоксованных масляных каналов внутри каждой шейки, обрыв шатунов или шатунных болтов, износ поршневых колец, а также гильзы цилиндров, износ отверстий, необходимых для прохождения жидкости для охлаждения внутри цилиндров под влиянием ударного колебания.

Стук посреди двигательного блока. Уменьшаются показатели двигательной мощности, увеличивается топливный и масляной расход, повышается дымление из-за газов, которые были отработаны. Внутри поршневых канавок пригорают и изнашиваются поршневые кольца, а также гильзы цилиндров.

Двигатель не заводится, заводится и глохнет. Потеря мощности двигателя.

Основная причина — наличие воды в топливе. Ежедневно сливайте из фильтра грубой очистки воду и осадок. Выключите двигатель. Откройте сливной клапан. Поверните ручку клапана против часовой стрелки на 4 полных оборота так, чтобы клапан опустился на 2,5 см. Если количество сливаемой жидкости превысит 50-60 грамм, долейте топливо в фильтр.

Другая причина затрудненного пуска двигателя, подсасывание воздуха в топливопроводы. Необходимо проверить, все соединения топливопроводов на герметичность.

Загрязнение топливных фильтров (ФГОТ, ФТОТ) и топливозаборника. Загрязнение воздушного фильтра. Промыть бак, заменить топливные и воздушный фильтра.

Обратиться в автосервис для проведения диагностики двигателя.

Течь масла

Никогда не эксплуатируйте двигатель, если уровень масла находится выше или ниже меток. Проверьте уровень масла после выключения двигателя не ранее чем через 5 минут после останова.

Повышение температуры двигателя.

Не перегревайте двигатель выше 100°С.

Не следует добавлять холодную охлаждающую жидкость в горячий двигатель, это может стать причиной его выхода из строя.

Сильная вибрация и шум двигателя. Стук клапанов в ГРМ двигателя.

Нарушение регулировок газораспределительного механизма и ТНВД двигателя. Отрегулировать тепловые зазоры и угол опережения впрыска топлива. Провести регламентное ТО. Обратиться в автосервис для диагностики.

Увеличение дымности отработавших газов со специфическим синеватым оттенком при выходе их из глушителя и падение давления масла являются следствием неисправности системы смазки.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
