Как правильно ставить головку блока цилиндров

Как устранить поступление масла в свечной колодец на Лада Гранта с мотором на 16 клапанов: последовательность действий

Без тщательного осмотра преуспеть в устранении дефекта не получится. Его задача – выяснить, какой из двух стыков ГБЦ течет. От этого зависит специфика технологии избавления от неисправности. Часто потеки наблюдаются только из-под клапанной крышки, устранить которые гораздо легче, нежели подтекание маслоэмульсии на стыке постели распредвалов и головки блока цилиндров.

Выбор герметика

Устранить течь масла в свечные колодцы Гранта можно лишь одним путем – «посадить» детали ГБЦ на специальный анаэробный герметик. Секрет уплотнительной смеси в том, что она моментально твердеет при отсутствии контакта с воздухом. Такое условие создается в небольших зазорах между частями головки блока цилиндров.

К сведению. АВТОВАЗ рекомендует применять герметик Локтайт:

  • Цвет – красный.
  • Упаковка – шприц, которого хватает на обработку одного соединения, скажем, клапанная крышка-постель распредвала.
  • Ориентировочная цена за 1 шт. – 200 рублей.

Подготовительные мероприятия

Добраться до клапанной крышки, как и устранить тугой ход педали сцепления на Гранте , непросто. Необходимо демонтировать дроссельный узел с входным патрубком и ресивер. Снятие впускного коллектора сопряжено с рядом трудностей: заднюю часть двигателя придется отсоединять от опоры (подушки), поскольку места в подкапотном пространстве заметно меньше, чем у Приоры.

  • Ремень ГРМ.
  • Шестерни распределительных валов.
  • Постель распредвалов.
  • Валы ГРМ.

Нанесение герметика

Убрать масло из свечных колодцев мотора Лада Гранта на 16 клапанов можно только путем уплотнения всех стыков герметичным составом. Перед нанесением вязкой консистенции поверхность предварительно очищается от заводского слоя подручными средствами (отверткой, стамеской, лезвием ножа) и обезжиривается. Наносить герметик необходимо на одну из сопрягаемых поверхностей. Успешная герметизация возможна только после обработки всех стыков деталей ГБЦ, указанных на рисунке.

Обратная сборка

Произвести монтаж распредвалов не сложнее, чем выполнить регулировку сцепления на Лада Гранта , главное – не перепутать их. Габаритные характеристики одинаковы, но на впускном распределительном валу имеется дополнительная канавка. С устранением неисправности целесообразно связать замену расходных материалов, таких как:

  • Сальники распредвала – 250 рублей за 2 шт.
  • Заглушки распределительного вала – 100 рублей за 2 шт.
  • Патрубки вентиляции картера – 250 рублей за комплект (3 шт).
  • Уплотнитель масляного щупа – 30 рублей за 1 шт.

Сальники и заглушки желательно «посадить» на герметик. Работы по монтажу постели распредвалов и клапанной крышки рекомендуется выполнять с использованием динамометрического ключа, иначе велик риск сорвать резьбу или сломать болт. Затяжка резьбовых соединений ведется в соответствии со схемой с соблюдением моментов:

  • Постель распредвалов – 12 Нм.
  • Клапанная крышка – 5 Нм (по мануалу, некоторые автомобилисты затягивают с моментом 10 Нм).

Ресивер рекомендуется промыть очистителем карбюратора. Перед установкой впускного коллектора необходимо заменить прокладки (рыбки) в месте стыковки детали с двигателем.

Неисправности: причины, устранение

Как и все ДВС с механической регулировкой зазоров клапанов, мотор 11186 требует периодической регулировки этой характеристики. Кроме этого, в ходе эксплуатации выявлены характерные «болезни» именно этой версии силового привода:

Ремень ГРМ 3/50
АКБ 1/20
Зазоры клапанов 2/20
Вентиляция картера 2/20
Ремни, приводящие в действие навесное оборудование 2/20
Топливопровод и крышка бака 2/40
Масло моторное 1/10
Фильтр (масляный) 1/10
Фильтр (воздушный) 1 – 2/40
Фильтр (топливный) 4/40
Фитинги и шланги обогрева/охлаждения 2/40
ОЖ 2/40
Датчик кислородный 100
Свечи зажигания 1 – 2/20
Коллектор выпускной 1
Загиб клапанов обрыв ГРМ ремня периодический контроль износа
Перебои системы зажигания поломка соответствующего блока замена модуля зажигания
Повышенный расход масла выработка коренных вкладышей

залегшие кольца поршня

При ремонте поршневой и КШМ рекомендуется использовать оригинальные комплектующие производителя АвтоВАЗ. Поскольку только у него применяются специальные технологии упрочнения конструкционных материалов. У сторонних фирм металл может быть «сырым», ресурс таких расходников не поддается анализу.

Порядок снятия головки блока цилиндров на ВАЗ 2108-2109

Разумеется, что предварительно необходимо будет провести некоторые подготовительные процедуры, без которых снять головку будет невозможно.

  1. Во-первых, нужно снять корпус воздушного фильтра
  2. Затем отсоединить все топливные шланги и провода питания от карбюратора или инжектора (в зависимости от типа мотора)
  3. Полностью слить охлаждающую жидкость из системы
  4. Отсоединить штаны от выпускного коллектора
  5. Снять трамблер, хотя это не обязательное условие — достаточно будет отсоединения высоковольтных проводов
  6. Открутить и снять крышку клапанов

В общем, необходимо освободить головку от всего лишнего, чтобы при демонтаже не возникало лишних проблем. Конечно, если вы решили полностью производить ее замену или же ремонт, тогда придется выполнять больше операций, и карбюратор снимать, и коллекторы. Ну а если дело только в прокладке, то можно обойтись минимумом действий.

Чтобы открутить ГБЦ на ВАЗ 2109-2108, необходимо использовать мощный вороток и шестигранник, так как болты крепления ее к блоку цилиндров завернуты большим моментом силы. Всего придется отвернуть 10 болтов, которые показаны на фото ниже:

В качестве рычага можно использовать насадку в виде обычной металлической трубы:

Затем можно вынимать болты вместе с шайбами, как это представлено на картинке:

И теперь можно аккуратно поднимать ГБЦ ВАЗ 2109-2108 вверх, снимая ее с блока двигателя:

После чего нам открывается следующая картина:

Распространенные ошибки при затяжке головки

Отметим, что допущенные ошибки во время установки головки блока цилиндров могут привести к повреждениям самой головки и блока цилиндров. Также после начала эксплуатации ДВС возможно появление серьезных неисправностей, которые способны быстро вывести двигатель из строя. В ряде случаев силовой агрегат может пострадать так сильно, что потребует капитального ремонта или замены такого мотора на контрактный двигатель. В списке различных ошибок, которые приводят к нежелательным последствиям, стоит отдельно выделить: перетяжку болтов, попадание моторного масла в отверстия для установки болтов крепления, работу с неподходящими или изношенными насадками на динамометрический ключ, нарушение порядка затяжки болтов, использование болтов, которые не подходят по размеру.

Достаточно часто отверстие под болт крепления в блоке цилиндров оказывается забитым грязью, ржавчиной и т.п. Попытки очистить отверстие не всегда дают положительный результат. В результате закрутить болты с должным усилием может быть очень трудно. По этой причине резьбу болтов смазывают маслом. При этом запрещается заливать масло в само отверстие для улучшения смазки. Такие действия могут привести к тому, что колодец с резьбой попросту разрушится после закручивания болта. В такой ситуации блок цилиндров нужно будет ремонтировать или даже менять.

Также к возникновению проблем может привести и попытка затянуть ГБЦ без использования динамометрического ключа. В таком случае момент затяжки зачастую оказывается превышен. Последствия могут быть самыми разными, но зачастую болты крепления головки ломаются, после чего возникает необходимость повторной разборки двигателя для удаления обломков и ремонта блока цилиндров.

Болты для затяжки ГБЦ обычно имеют головку под шестигранную насадку, реже выполняются в виде квадрата. Если насадка окажется изношенной, тогда во время затяжки существует риск ее проворачивания. В результате «слизываются» грани головки болта. В подобной ситуации поврежденный крепежный элемент трудно закрутить или открутить для замены. Что касается подбора болтов, необходимо дополнительно учитывать некоторые особенности. Во многих руководствах по ремонту можно встретить информацию о том, что болты допускается использовать повторно. Как показывает практика, оптимально менять крепежные элементы на новые после каждого снятия ГБЦ.

Дело в том, что после затяжки болт становится немного длиннее, то есть вытягивается

По этой причине следует обращать внимание на максимально допустимую длину болта, которая должна быть прописана в руководстве по эксплуатации. Если новых болтов нет, тогда перед установкой необходимо промерить имеющиеся крепежные элементы

В том случае, когда болт оказывается немного длиннее по сравнению с максимально допустимым показателем, тогда происходит его упор в дно отверстия в блоке цилиндров. Результатом становится или поломка болта, или раскол самого блока цилиндров.

Напоследок добавим, что не исключено и попадание рабочих жидкостей из одной системы в другую (например, тосол попадает в масляные каналы). Неисправности такого рода являются достаточно серьезными, так как нарушения нормальной работы системы смазки или охлаждения приводят к перегреву ДВС, ускоренному износу трущихся деталей, заклиниванию мотора и т.д.

Как самостоятельно определить, что прокладка головки блока цилиндров прогорела. Рекомендации по протяжке ГБЦ после замены. Какую прокладку лучше выбрать.

Коренные и шатунные вкладыши: назначение, устройство и особенности работы подшипников скольжения. Как правильно затягивать вкладыши, момент затяжки.

Для чего и когда головку блока цилиндров необходимо шлифовать. Как проверить привалочную плоскость головки блока своими руками. Фрезеровка и шлифовка ГБЦ.

Назначение головки блока цилиндров ДВС. Материалы и способ изготовления, особенности крепления головки к блоку цилиндров, составные элементы ГБЦ.

Снятие головки блока цилиндров двигателя своими руками в гаражных условиях: подготовка и снятие ГБЦ. Как снять головку, если она прикипела. Полезные советы.

Назначение блока цилиндров в конструкции ДВС. Разновидности, материалы и способы изготовления. Преимущества и недостатки блоков из чугуна и алюминия.

Лада Гранта 8 клапанная: основные неисправности

Даже с учетом того, что ДВС Лада Гранта 21116 конструктивно не самый сложный узел, в процессе эксплуатации все же могут возникать определенные проблемы, связанные с определенными неисправностями двигателя.

Основные неисправности и методы их устранения:

  • Возникновение стуков и шумов. Проблема в сбившихся зазорах клапанов или дефекты поршней, шатунных или коренных подшипников коленвала. Проблема устраняется выставлением зазоров ремонтом или заменой поврежденных деталей;
  • Возникновение плавающих холостых оборотов. Проблема связана со сбоем в электронной системе управления дросселем «Е-газ», а именно выходом из строя ее датчиков. Неисправность определяется тестированием системы и заменой датчиков;

Хэтчбек »Black and White» › Бортжурнал › Замена прокладки ГБЦ на грантовскую

Не так давно я спрашивал у людей на драйве откуда может появлятся воздух в системе охлаждения и поэтому поводу создал даже запись в БЖ Завоздушивание системы Ответы были разными, но большинство говорили что прокладке ГБЦ хана. Но я всё ровно не мог понять почему так, по городу езжу недели две и проезжаю километров 500 и только потом выгоняю воздух, а по трассе за 4 часа и путь 360 километров я его выгонял аж целых два раза, тоесть в голове у меня были несостыковки. Ну и весь этот гемор меня достал! Катаешся с друзьями или с девчёнками и тут на тебе температура вверх поползла и ищешь как дурак среди ночи где бы выгнать воздух((( p.s В последнее время было уже стабильное место XD. Ездил и думал менять прокладку или нет, и решился, МЕНЯТЬ! Подумал подумал и думаю а вдруг дело не в ней и чтобы почём зря не вскрывать мотор решил сразу поставить грантовскую прокладку ТОНКУЮ-МЕТАЛИЧЕСКУЮ дабы повысить степень сжатия) Поехал на авто рынок, не укого в наличии нету, есть только прировские. Впринцепи приоровская и грантовская прокладки одинаковые, разница в пару отверстий, но мне охото было грантовску! Заказал и через неделю она у меня) Сразу взял ремень ГРМ и натяжной ролик и погнал в сервис) Менять) 1. Прокладка ГБЦ Гранта 21116

Источник

Замена масла в двигателе Лада Гранта

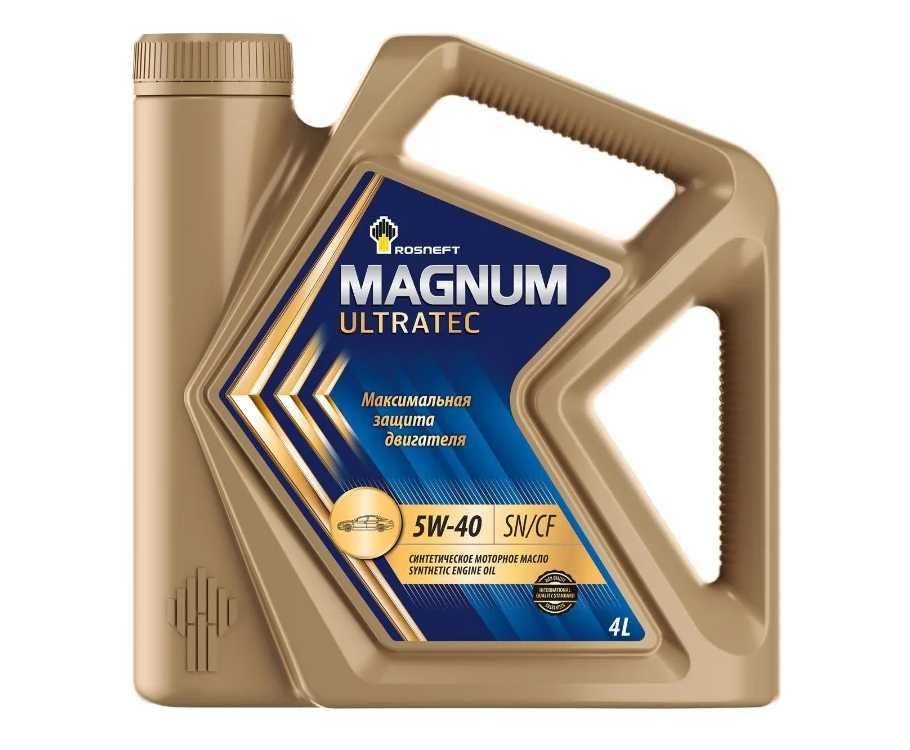

Свой выбор я остановил на синтетическом масле Роснефть « MAGNUM ULTRATEC 5W-40 ».

Именно это масло у меня было залито ранее. Эксплуатационные характеристики данного масла меня вполне устроили. Я ездил на нем и зимой и летом, нареканий не возникло. Когда после 15 000 км. пробега была снята крышка клапанов, то она оказалась абсолютно чистая, без малейшего намека на налет. Если соотношение цена / качество меня устраивает, то зачем мне другое масло? Поэтому решил остановиться на MAGNUM ULTRATEC 5W-40. Конечно, если в будущем появятся весомые аргументы в пользу другого моторного масла, тогда я, возможно, задумаюсь о замене.

Обзор двигателя ВАЗ-21116 автомобиля Лада Гранта Лифтбек

Двигатель ВАЗ-21116 автомобиля Лада Гранта Лифтбек — рабочим объемом 1,6 л, восьмиклапанный, создан на базе двигателя ВАЗ-2111. Он имеет увеличенный по высоте на 2,3 мм блок цилиндров и оригинальный коленчатый вал.

Диаметр цилиндров оставлен прежний — 82 мм, ход поршня увеличен до 75,6 мм в отличие от 71 мм у базового двигателя. В опорах коренных подшипников установлены масляные форсунки.

Рис.12. Поперечный разрез двигателя ВАЗ-21116 автомобиля Лада Гранта объемом 1,6 л.

1 — пробка сливного отверстия поддона картера; 2 — поддон картера двигателя 3 коленчатый вал; 4 масляный фильтр; 5 — каталитический коллектор; 6 — насос охлаждающей жидкости; 7 — поршень; 8 — датчик концентрации кислорода; 9 — прокладка впускного трубопровода и выпускного коллектора; 10 — впускной трубопровод; 11 — форсунка; 12 — диагностический штуцер топливной рампы; 13 ресивер; 14 — кронштейн крепления наконечника оболочки троса; 15 — крышка головки блока цилиндров; 16 — корпус подшипников распределительных валов; 17 — распределительный вал; 18 — шланг системы вентиляции картера; 19 — толкатель клапана; 20 — головка блока цилиндров; 21 болт крепления головки к блоку цилиндров; 22 — клапан; 23 — свеча; 24 — прокладка головки блока цилиндров; 25 — верхнее компрессионное кольцо; 26 — нижнее компрессионное кольцо; 27 — маслосъемное кольцо; 28 — поршневой палец; 29 — штуцер для установки указателя уровня масла; 30 — шатун; 31 маховик; 32 блок цилиндров; 33 прокладка поддона картера; 34 — указатель уровня масла; 35 — маслозаборник

В головке блока цилиндров двигателя Лада Гранта Лифтбек ВАЗ-2190 находятся один распределительный вал, восемь клапанов и восемь толкателей клапанов с регулировочными шайбами. Опоры распределительного вала выполнены в головке.

К верхней плоскости головки болтами крепятся два корпуса подшипников распределительного вала. Сверху газораспределительный механизм закрыт крышкой с маслозаливной горловиной.

В заглушке головки блока цилиндров установлен датчик положения распределительного вала, а на заднем конце вала установлен штифт, предназначенный для определения датчиком положения вала.

Привод распределительного вала и насоса охлаждающей жидкости осуществляется зубчатым ремнем от зубчатого шкива, установленного на коленчатом вале двигателя. Натяжение ремня и направление его движения по шкивам осуществляется натяжным роликом.

Снятие и установка головки блока цилиндров двигателя ВАЗ-21116 автомобиля Лада Гранта Лифтбек

Работы по снятию головки блока цилиндров Лада Гранта:

— Сливаем из двигателя охлаждающую жидкость.

— Снимаем наконечники высоковольтных проводов со свечей.

— Снимаем крышку головки блока цилиндров.

— Снимаем шкив распределительного вала.

— Болты крепления головки блока доступны при установленном распредвале, но необходим торцовый ключ со специальной головкой.

— Головку блока цилиндров Лада Гранта ВАЗ-2190 можно снять в сборе с ресивером и выпускным коллектором. Но если головку снимают для ее ремонта, то ее лучше предварительно разобрать.

— Снимая корпус термостата со шпилек головки блока цилиндров.

— Отворачиваем гайку и болт верхнего крепления задней крышки ремня привода ГРМ.

— Равномерно, в несколько приемов, отворачиваем 10 болтов крепления головки блока цилиндров.

— Немного оттянув в сторону заднюю крышку ремня привода ГРМ, снимаем головку блока цилиндров.

— Снимаем прокладку головки блока цилиндров и вынимаем две направляющие втулки из посадочных мест.

Работы по установке головки блока цилиндров Лада Гранта ВАЗ-2190:

— Промываем головку блока цилиндров от грязи и отложений керосином или дизельным топливом.

— Удаляем из резьбовых отверстий блока цилиндров (под болты крепления головки блока) остатки масла и охлаждающей жидкости.

— Отчищаем привалочные плоскости головки и блока цилиндров от остатков старой прокладки, обезжириваем плоскости растворителем.

— При установке головки блока цилиндров всегда используйте новую прокладку. Попадание масла на поверхность прокладки не допускается.

— Устанавливаем направляющие втулки головки в посадочные места блока цилиндров.

— Укладываем на блок цилиндров прокладку, при этом направляющие втулки должны войти в соответствующие отверстия прокладки.

— Устанавливаем на блок цилиндров головку. Слегка перемещая головку из стороны в сторону, добиваемся того, чтобы направляющие втулки вошли в соответствующие отверстия головки.

Источник

Тюнинг

Изначально производитель закладывает дополнительный потенциал в свои моторы, чтобы в следующих вариантах внести какие-либо изменения. Однако двигатель 11186 можно модернизировать и собственными силами. Стандартным считается тюнинг следующего вида:

  • распредвал – замена штатной детали распределительным валом Нуждин 10.93 или Динамика 108;
  • блок цилиндров – расточка до 86 – 88 мм (потребуются поршни и шатуны соответствующих размеров);
  • коллектор впускной – фильтр нулевого сопротивления, заслонка диаметром 54 мм, шлифовка внутренних поверхностей каналов;
  • катколлектор – замена пауком, имеющим схему 4:2:1;
  • ГРМ – установка Т-образных облегченных клапанов;
  • ГБЦ – фрезеровка головки.

Безопасным («ресурсным») для мотора считается тюнинг, добавляющий 30% мощности. То есть, для 87 л. с. это будет 29 л. с., что в результате дает около 115 л. с. Дальнейший тюнинг становится опасен, так как эксплуатационный ресурс будет снижаться в арифметической прогрессии. Этим методом пользуются спортсмены, но не рядовые автолюбители.

Таким образом, мотор 11186 обладает одним существенным недостатком – гнет клапаны. Производитель частично исправляет ситуацию за счет высокоресурсных ремней ГРМ фирмы Гейтс. В остальном ДВС превосходил существующие на тот момент аналоги, за исключением движка 21114, взятого за основу.

Инструменты:

  • Шестигранный ключ на 5 мм
  • Ключ трещоточный
  • Удлинитель
  • Головка на 8 мм
  • Головка на 10 мм
  • Головка на 13 мм
  • Головка Torx Е14
  • Гаечный ключ накидной прямой на 15 мм
  • Гаечный ключ накидной прямой на 17 мм
  • Гаечный ключ накидной изогнутый 8 мм
  • Динамометрический ключ
  • Вороток под торцевую насадку
  • Насадка на вороток на 17 мм
  • Отвертка плоская средняя
  • Отвертка крестовая средняя
  • Домкрат винтовой
  • Балонный ключ
  • Специальный ключ для поворота натяжного ролика (или съемник стопорных колец)
  • Ключ для фиксации шкива распредвала (или удлинитель под торцевую насадку на вороток)
  • Нож (или скребок)
  • Воронка
  • Универсальный съемник (при необходимости)
  • Штангенциркуль
  • Приспособление для регулировки клапанов
  • Пинцет
  • Микрометр

Детали и расходники:

  • Башмак — 2 шт.
  • Емкость техническая
  • Охлаждающая жидкость
  • Прокладка головки блока
  • Болты крепления головки блока (при необходимости)
  • Моторное масло
  • Регулировочные шайбы (при необходимости)
  • Ветошь

Примечания:

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки блока с блоком цилиндров снимите головку и замените ее прокладку. Течь может возникнуть и вследствие коробления головки блока из-за перегрева. Прокладка головки блока цилиндров двигателя ВАЗ 11183 изготовлена из металлоасбестового полотна, а на двигателях ВАЗ 21116 и ВАЗ 11186 она металлическая. Порядок замены на автомобиле Лада Гранта прокладки головки блока цилиндров на всех трех двигателях одинаков и показан на примере двигателя ВАЗ 11183. Замена прокладки головки блока цилиндров двигателя ВАЗ 21126 описана отдельно.

Прокладка головки блока цилиндров одноразового использования, поэтому при каждом снятии головки блока цилиндров прокладку необходимо заменять.

1. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия, после чего переднюю крышку газораспределительного механизма оставьте снятой.

Техобслуживание

В соответствии с регламентом производителя двигатель 11186 необходимо обслуживать в следующем порядке:

Расход масла максимум 1 л/1000 км
Моторное масло для 11186 5W-30 и 10W-30
Объем масла моторного 3,5 л
Температура рабочая 95°
Ресурс мотора заявленный 150000 км
Регулировка клапанов шайбы между кулачками распредвала и толкателями
Система охлаждения принудительная, антифриз/тосол
Количество ОЖ 7,8 л
Помпа крыльчатка из полимера
Свечи на 11186 BPR6ES, А17ДВРМ
Зазор между электродами свечи 1,1 мм
Ремень ГРМ 163 зуба, шаг 8 мм, ширина ремня 26,7 мм
Порядок работы цилиндров 1-3-4-2
Воздушный фильтр Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр номер по каталогу 90915-10001
Маховик от 2110, стальной венец, надетый на чугунное тело
Болты крепления маховика коробка МТ – М10х1,25 мм, длина 26 мм, проточка 11 мм
Маслосъемные колпачки код 90913-02090 впускные светлые
Компрессия 13 бар
Обороты ХХ 650 – 750 мин -1
Усилие затягивания резьбовых соединений свеча – 18 Нм
Объект техобслуживания Время (год) или пробег (1000 км),

что наступает раньше

Именно на такую периодичность обслуживания рассчитано устройство ДВС 11186.

Обзор двигателя ВАЗ-21116 автомобиля Лада Гранта Лифтбек

Двигатель ВАЗ-21116 автомобиля Лада Гранта Лифтбек — рабочим объемом 1,6 л, восьмиклапанный, создан на базе двигателя ВАЗ-2111. Он имеет увеличенный по высоте на 2,3 мм блок цилиндров и оригинальный коленчатый вал.

Диаметр цилиндров оставлен прежний — 82 мм, ход поршня увеличен до 75,6 мм в отличие от 71 мм у базового двигателя. В опорах коренных подшипников установлены масляные форсунки.

Рис.12. Поперечный разрез двигателя ВАЗ-21116 автомобиля Лада Гранта объемом 1,6 л.

1 — пробка сливного отверстия поддона картера; 2 — поддон картера двигателя 3 коленчатый вал; 4 масляный фильтр; 5 — каталитический коллектор; 6 — насос охлаждающей жидкости; 7 — поршень; 8 — датчик концентрации кислорода; 9 — прокладка впускного трубопровода и выпускного коллектора; 10 — впускной трубопровод; 11 — форсунка; 12 — диагностический штуцер топливной рампы; 13 ресивер; 14 — кронштейн крепления наконечника оболочки троса; 15 — крышка головки блока цилиндров; 16 — корпус подшипников распределительных валов; 17 — распределительный вал; 18 — шланг системы вентиляции картера; 19 — толкатель клапана; 20 — головка блока цилиндров; 21 болт крепления головки к блоку цилиндров; 22 — клапан; 23 — свеча; 24 — прокладка головки блока цилиндров; 25 — верхнее компрессионное кольцо; 26 — нижнее компрессионное кольцо; 27 — маслосъемное кольцо; 28 — поршневой палец; 29 — штуцер для установки указателя уровня масла; 30 — шатун; 31 маховик; 32 блок цилиндров; 33 прокладка поддона картера; 34 — указатель уровня масла; 35 — маслозаборник

В головке блока цилиндров двигателя Лада Гранта Лифтбек ВАЗ-2190 находятся один распределительный вал, восемь клапанов и восемь толкателей клапанов с регулировочными шайбами. Опоры распределительного вала выполнены в головке.

К верхней плоскости головки болтами крепятся два корпуса подшипников распределительного вала. Сверху газораспределительный механизм закрыт крышкой с маслозаливной горловиной.

В заглушке головки блока цилиндров установлен датчик положения распределительного вала, а на заднем конце вала установлен штифт, предназначенный для определения датчиком положения вала.

Привод распределительного вала и насоса охлаждающей жидкости осуществляется зубчатым ремнем от зубчатого шкива, установленного на коленчатом вале двигателя. Натяжение ремня и направление его движения по шкивам осуществляется натяжным роликом.

Снятие и установка головки блока цилиндров двигателя ВАЗ-21116 автомобиля Лада Гранта Лифтбек

Работы по снятию головки блока цилиндров Лада Гранта:

— Сливаем из двигателя охлаждающую жидкость.

— Снимаем наконечники высоковольтных проводов со свечей.

— Снимаем крышку головки блока цилиндров.

— Снимаем шкив распределительного вала.

— Болты крепления головки блока доступны при установленном распредвале, но необходим торцовый ключ со специальной головкой.

— Головку блока цилиндров Лада Гранта ВАЗ-2190 можно снять в сборе с ресивером и выпускным коллектором. Но если головку снимают для ее ремонта, то ее лучше предварительно разобрать.

— Снимая корпус термостата со шпилек головки блока цилиндров.

— Отворачиваем гайку и болт верхнего крепления задней крышки ремня привода ГРМ.

— Равномерно, в несколько приемов, отворачиваем 10 болтов крепления головки блока цилиндров.

— Немного оттянув в сторону заднюю крышку ремня привода ГРМ, снимаем головку блока цилиндров.

— Снимаем прокладку головки блока цилиндров и вынимаем две направляющие втулки из посадочных мест.

Работы по установке головки блока цилиндров Лада Гранта ВАЗ-2190:

— Промываем головку блока цилиндров от грязи и отложений керосином или дизельным топливом.

— Удаляем из резьбовых отверстий блока цилиндров (под болты крепления головки блока) остатки масла и охлаждающей жидкости.

— Отчищаем привалочные плоскости головки и блока цилиндров от остатков старой прокладки, обезжириваем плоскости растворителем.

— При установке головки блока цилиндров всегда используйте новую прокладку. Попадание масла на поверхность прокладки не допускается.

— Устанавливаем направляющие втулки головки в посадочные места блока цилиндров.

— Укладываем на блок цилиндров прокладку, при этом направляющие втулки должны войти в соответствующие отверстия прокладки.

— Устанавливаем на блок цилиндров головку. Слегка перемещая головку из стороны в сторону, добиваемся того, чтобы направляющие втулки вошли в соответствующие отверстия головки.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
