Датчик положения руля: диагностика, замена и калибровка

Вы когда-нибудь задумывались, почему машина иногда «чувствует» дорогу лучше, чем вы? Около 15% всех неисправностей рулевого управления связаны с датчиком положения руля. Датчик положения руля – ключевой элемент современной системы управления автомобилем. Если он выходит из строя, это может серьезно повлиять на безопасность и управляемость. В этой статье я расскажу вам, как самостоятельно диагностировать, заменить и откалибровать этот важный компонент, чтобы вы могли уверенно чувствовать себя за рулем.

Функции и принцип работы датчика положения руля

Датчик положения руля, он же датчик угла поворота рулевого вала, определяет, насколько повернуты колеса. Эта информация передается в блок управления двигателем (ECU) и другие системы, такие как ABS и ESP. Он позволяет системе курсовой устойчивости работать корректно, а также влияет на усилие, необходимое для поворота руля. По сути, датчик – это «глаза» системы рулевого управления, которые сообщают о положении руля.

Симптомы неисправности датчика положения руля

Заметили, что машина стала вести себя странно? Не спешите паниковать, возможно, проблема в датчике положения руля. Я сам долгое время не мог понять, почему машина «плавает» на трассе, пока не проверил этот датчик. Вот основные признаки неисправности:

• Появление индикатора ABS или ESP на приборной панели.
• Некорректная работа системы курсовой устойчивости.
• Увеличенное усилие на рулевом колесе.
• Самопроизвольные отклонения от прямолинейного движения.
• «Плавающий» руль, особенно на высокой скорости.
• Сброс настроек усилителя руля.
• Некорректное отображение угла поворота руля на приборной панели (если есть).
• Трудности с управлением автомобилем.

Диагностика датчика положения руля

Прежде чем бежать в магазин за новым датчиком, убедитесь, что проблема действительно в нем. Я всегда начинаю с диагностики. Существует несколько способов проверки:

1. Диагностическое оборудование: Подключите сканер OBD-II к диагностическому разъему автомобиля и прочитайте коды ошибок. Коды, связанные с датчиком положения руля, обычно начинаются с C15xx или U1000.

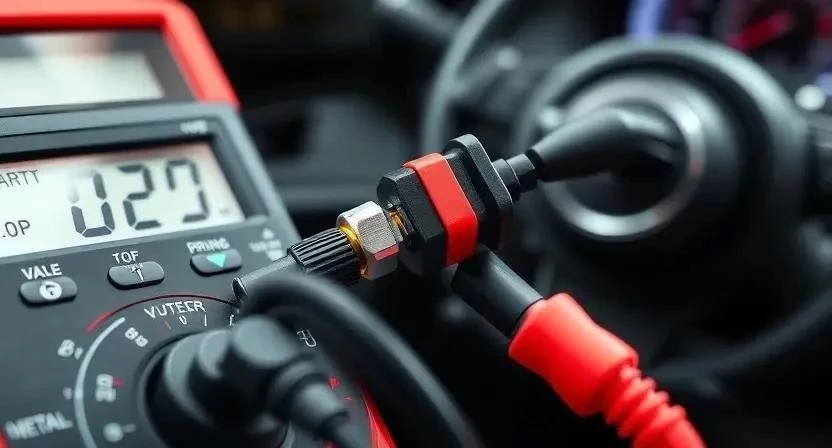

2. Мультиметр: Измерьте напряжение на датчике. Напряжение должно изменяться плавно при повороте руля.
3. Визуальный осмотр: Проверьте проводку и разъемы датчика на наличие повреждений или коррозии.
4. Проверка сопротивления: Измерьте сопротивление обмоток датчика. Сопротивление должно соответствовать спецификациям производителя.
5. Проверка сигнала: С помощью осциллографа можно проверить форму сигнала датчика.
6. Проверка калибровки: Убедитесь, что датчик правильно откалиброван.
7. Сравнение с эталонными значениями: Сравните показания датчика с эталонными значениями, указанными в руководстве по ремонту.

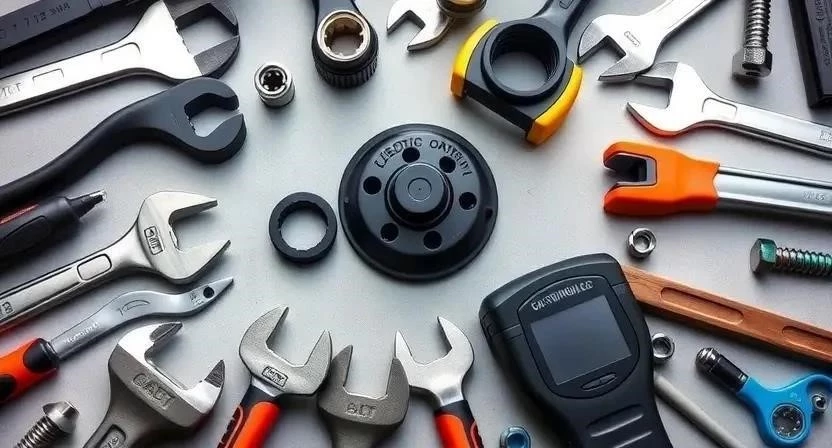

Необходимые инструменты и материалы

Чтобы заменить датчик положения руля, вам понадобятся следующие инструменты и материалы. Я всегда стараюсь подготовить все заранее, чтобы не отвлекаться в процессе работы.

Кроме того, вам понадобится сам датчик положения руля. Убедитесь, что вы выбрали правильный датчик для вашей модели автомобиля. И не забудьте про смазку для контактов!

Пошаговая инструкция по замене датчика положения руля

Итак, вы убедились, что датчик неисправен, и готовы к замене. Я постараюсь описать процесс максимально подробно. Важно: Перед началом работы отключите аккумулятор!

1. Снимите рулевое колесо. Будьте осторожны, чтобы не повредить подушку безопасности.
2. Отсоедините разъемы от датчика положения руля.
3. Открутите крепежные элементы датчика.
4. Снимите старый датчик.
5. Установите новый датчик на место.
6. Закрутите крепежные элементы.
7. Подсоедините разъемы к датчику.
8. Установите рулевое колесо на место.
9. Подключите аккумулятор.
10. Откалибруйте датчик (см. следующий раздел).

Важный момент: После замены датчика необходимо выполнить калибровку. Это позволит системе рулевого управления правильно определять положение руля.

Возможные проблемы при замене и их решения

Иногда замена датчика положения руля может сопровождаться некоторыми трудностями. Я расскажу о самых распространенных проблемах и способах их решения.

• Сложно снять рулевое колесо: Используйте съемник рулевого колеса.
• Повреждение разъемов: Будьте аккуратны при отсоединении и подсоединении разъемов.
• Неправильная установка датчика: Убедитесь, что датчик установлен правильно и надежно закреплен.
• Проблемы с калибровкой: Используйте диагностическое оборудование для выполнения калибровки.
• Появление новых ошибок: Проверьте проводку и разъемы на наличие повреждений.
• Руль крутится туго: Проверьте правильность установки датчика и калибровку.
• Не работает система курсовой устойчивости: Убедитесь, что датчик правильно откалиброван и нет других ошибок в системе.

Калибровка датчика положения руля

Калибровка датчика положения руля – важный этап после замены. Она позволяет системе рулевого управления «узнать» новое положение датчика. Процедура калибровки может отличаться в зависимости от модели автомобиля. Обычно она выполняется с помощью диагностического сканера OBD-II. Вам нужно будет следовать инструкциям на экране сканера.

Стоимость замены датчика положения руля

Замена датчика положения руля в автосервисе может обойтись вам в 5000 — 15000 рублей, в зависимости от модели автомобиля и стоимости датчика. Если вы решите заменить датчик самостоятельно, то вам придется заплатить только за сам датчик и необходимые инструменты. В среднем, датчик стоит 2000 — 8000 рублей.

Профилактика неисправностей датчика положения руля

Чтобы датчик положения руля служил вам долго и надежно, следуйте этим простым советам:

• Регулярно проверяйте состояние проводки и разъемов датчика.
• Избегайте попадания влаги на датчик.
• Не допускайте сильных ударов по рулевому колесу.
• Своевременно устраняйте неисправности рулевой системы.
• Используйте качественные запчасти.
• Регулярно проводите диагностику рулевой системы.
• Следите за чистотой датчика и разъемов.

FAQ

Вот ответы на некоторые часто задаваемые вопросы:

• Можно ли ездить с неисправным датчиком положения руля? Не рекомендуется. Это может быть опасно.
• Как долго можно ездить без калибровки датчика? Не рекомендуется. Система рулевого управления может работать некорректно.
• Что делать, если после замены датчика индикатор ABS/ESP не гаснет? Проверьте наличие других ошибок в системе и выполните калибровку датчика.
• Как выбрать датчик положения руля? Убедитесь, что датчик подходит для вашей модели автомобиля и имеет хорошее качество.
• Где купить датчик положения руля? В автомагазинах или онлайн-магазинах автозапчастей.
• Можно ли отремонтировать датчик положения руля? В некоторых случаях да, но обычно проще и надежнее заменить его.
• Как часто нужно проверять датчик положения руля? Рекомендуется проверять датчик при каждой плановой диагностике автомобиля.

Мифы и правда о датчике положения руля:

Надеюсь, эта статья помогла вам разобраться в проблемах, связанных с датчиком положения руля. Если у вас остались вопросы, не стесняйтесь задавать их в комментариях!
