Сигнализация работы двигателя ларгус

Другие варианты разблокировки

Существует альтернативный способ разблокировки магнитолы Lada Largus. Понадобится обратиться к официальному дилеру. Специалисты отправляют VIN-номер машины производителю. От завода дилерский центр получает пароль от установленной автомагнитолы. Метод не подойдет, если устройство менялось на аналогичное по гарантийному талону или лично водителем. Чаще всего официальный представитель снимает магнитолу. Дилер считывает сведения, нанесенные на этикетку. Он определяет код с помощью калькулятора.

На первых моделях Ларгус было устройство, транслирующее предварительный пароль. Чтобы увидеть код, нужно сразу нажать на клавиши 1 и 6. Удерживать кнопки в течение 5 сек. На экране появится пояснение, а затем четырехзначный пароль. Его необходимо ввести в калькулятор, как описано выше.

Сейчас такое оборудование встречается редко. Других способов для разблокировки магнитолы не существует. Некоторые автовладельцы перепрошивают программное обеспечение. Но это не поможет раскодировать стереоустройство.

Значки комбинации приборов Лада Ларгус

1 — Индикатор ABS.Загорается при запуске двигателя и гаснет.Загорается, когда возникают проблемы с антиблокировочной тормозной системой.

2 — Передняя подушка безопасности. Загорается при возникшей неисправности,следует обратиться к специалистам.

3 — Напоминание о ремне безопасности.Загорается при запуске двигателя и горит, если вы не пристегнуты ремнем безопасности.

4 — Сигнальная лампа отключения подушки безопасности переднего пассажира

5 — Обогрев заднего стекла. Загорается при включении обогрева заднего стекла.

6 — Ближний свет. Загорается при включении режима ближнего света.

7 — Дальний свет. Загорается при включении режима дальнего света.

8 — Заднии противотуманные фонари.Загорается при включения задних противотуманных фонарей.

9 — Противотуманные фары. Загорается при включении противотуманных фар.

10 — Обозначение электроусилитель. Загорается при проблемах или отключении электроусилителя.

11 — Сигнальная лампа незакрытой(ых) двери(ей).

  1. Контрольная лампа уровня топлива. Загорается при малом уровне топлива
  2. Индикаторы указателей поворота. Загораются при их включении.
  3. Индикатор температуры охлаждающей жидкости двигателя. Загорается при перегреве.
  4. Давление и уровень моторного масла. Загорается при низком уровне, давлении
  5. Сигнальная лампа системы электронной блокировки запуска двигателя.
  6. Индикатор системы предпускового подогрева (свечей накаливания). Загорается при неисправности.
  7. Контрольная лампа аккумуляторной батареи. Загорается при малом заряде аккумулятора.

9.Сигнальная лампа включения стояночного тормоза и сигнальная лампа неисправности тормозной системы.

10.Индикатор «CHECK ENGINE» — проверь двигатель.Загорается при неисправности в системе управления двигателем. Следует обратиться к специалистам.

  1. Сигнализатор уровня топлива.
  2. Версия прошивки приборной панели
  3. Сигнализатор уровня охлаждающей жидкости.
  4. Часы и время

Проблема выбора нужного устройства

Прежде чем приступать к собственно монтажу новой сигнализации, её нужно сначала выбрать. Сегодня это несколько проблематично, поскольку имеющийся ассортимент товаров просто «бьёт все рекорды». Если учитывать то обстоятельство, что вся продукция создавалась с целью защиты автомобиля, то для повышения конкурентоспособности на соответствующем рынке она будет отличаться своим охранным уровнем, фирмой-производителем и ценой за комплект.

Когда невооружённым глазом заметен разброс цен, то владельцу Лады Ларгус стоит задуматься, насколько она дорога и какая степень защиты будет наиболее приемлемой. Ведь существует не только сама сигнализации, но и целые противоугонные комплексы, в которые она и входит. Кроме того, определённые виды устройств не всегда подходят для Лады Ларгус, в особенности те, которые можно установить своими руками.

Как правило, все противоугонные системы оснащены стандартным набором устройств, в которые входит сама сигнализация, иммобилайзер и электронный замок капота.

Виды сигнализаций

Как известно, все транспортные средства, в том числе Лада Ларгус, укомплектованы стандартными средствами, предотвращающими их кражу — замками дверей и зажигания. Однако сегодня можно вооружиться и более продвинутым средствами, среди которых особой популярностью пользуются варианты:

  • односторонней или двухсторонней связи с автозапуском или без него;
  • диалоговые;
  • телематические;
  • с GSM-модулями.

Их эффективность и принцип действия между собой очень часто отличается. Есть устройства, которые чувствительны даже к малейшему дуновению ветра, а есть такие, что не почувствуют толчка ногой мимо проходящего человека

Здесь очень важно обращать внимание на стойкость канала связи между приёмником и брелоком

4.Обход штатного иммобилайзера Lada Largus автосигнализацией Pandora по LIN

Для деактивации штатного иммобилайзера во время автозапуска используйте аппаратный алгоритм обхода штатного иммобилайзера Пандора. Подключения производим в черном разъеме блока BCM.

Провод DATA шины иммобилайзера – пин №36 черного разъема (нумерация указана на разъеме со стороны пинов) необходимо разрезать. Провод Пандора ДХ 50 LIN IN черного цвета подключить к проводу DATA шины иммобилайзера в сторону блока BCM. Соответственно провод Пандора LIN OUT белого цвета подключить к проводу DATA шины иммобилайзера в обратную сторону от блока BCM.

Новая Лада: LADA Largus фургон 2021 года: фото, цены, комплектации, характеристики — Иж-Лада: дилер LADA в г. Ижевск

В этом же разъеме находится провод управления светодиодом состояния иммобилайзера на приборной панели – пин №32. При реализации запуска двигателя с помощью бесключевого алгоритма необходимо этот провод разрывать с помощью реле. Управление реле осуществляется дополнительным каналом. Канал включаем на время включения зажигания (с помощью таблицы таймерных каналов).

DATA (LIN) — pin 36, СИД штатного иммо — pin 32

СИД — лиловый, DATA LIN — белый

Настройка программы Аларм Студио

Где найти Pre-code

На Ларгус применяется магнитола, унифицированная с продукцией Renault-Nissan. Чтобы защитить головное устройство от кражи, придумали специальную кодировку. Она предотвращает несанкционированный доступ посторонних лиц к устройству. Разблокировать его можно вводом четырех цифр.

На экране появится сообщение “Код радио 0000”. Предпосылки такой ситуации следующие:

  • снятие зажима с положительного или отрицательного вывода аккумулятора;
  • ремонт электроцепей;
  • установка другой батареи.

Иногда причиной блокировки является неисправный контакт в штекере, подающем питание. Розетка подключается к задней стороне автомагнитолы. Тогда устройство функционирует несколько минут, а потом отключается. При последующем подключении высвечивается запрос пароля.

Для разблокировки магнитолы потребуется pre-code. Его можно посчитать на калькуляторе. Надо ввести шифр из букв и цифр, указанный на этикетке. Она находится на верхней крышке устройства.

Для ее открытия нужно взять съемное устройство, предназначенное для автомагнитолы. Заводской шифр 7711381821 приобретают в магазинах запчастей или у официального представителя. Бюджетной заменой станут стержни от ручек или прутики из металла подходящего диаметра.

Съемники надо вставить в угловые отверстия аудиоустройства. Надавить на фиксирующие элементы и снять клипсы. Поддеть низ панели пластиковой лопаткой. Достать магнитолу из монтажной шахты. На этикетке будет pre-code, состоящий из буквы и нескольких цифр.

Автомобильные сигнализации

Автомобильные сигнализации. Справочник для тех, кто хочет самостоятельно выбрать, произвести установку, настройку, необходимый ремонт сигнализации своей машины. Справочник будет полезен как для практикующих установщиков и ремонтников, так и для широкого круга автомобилистов. В нем подробно рассматриваются характеристики автосигнализаций, программирование брелков, системы, общие параметры установки, специальные функции, отличающие одну систему от другой. Причем рассмотрены базовые модели, на которых построен модельный ряд, состоящий из нескольких подтипов, которые могут незначительно отличаться комплектацией, дополнительными опциями.

Подключаемся к цэбкс

Потребуется:

Инструкция:

1. Подключить K-Line адаптер к диагностическому разъему OBDII.

2. Запустить DDT2000 Light (зажигание можно не включать).

3. Все настройки электрооборудования расположены во вкладках Конфигурация UCH или Параметры UCH

Значения функций этих вкладок с переводом:

Назначение кнопкок:

  • lecture — чтение;
  • oui — да;
  • non — нет;
  • envoi — отправка.

Что можно изменить:

  1. Вкл/выкл ПДУ ключа.
  2. Применение ПДУ ключа с одной кнопкой или перевод ключа с двумя кнопками на работу центрального замка от одной кнопки, т.е. открытие/закрытие центрального замка от кнопки «Закрыть» ПДУ ключа по кругу.
  3. Перевод кнопки «Замок» на передней панели на работу центрального замка от одной только верхней кнопки, т.е. открытие/закрытие центрального замка от кнопки «Открыть» на панели приборов по кругу.
  4. Включение/отключение питания плафона освещения салона.
  5. Включение/отключение функции работы плафона при открытии дверей.
  6. Перевод плафона из режима плавного затухания в режим отключения сразу при закрытии дверей.
  7. По центральному замку имеется возможность изменить время автоблокировки замков дверей, если таковые были разблокированы ПДУ ключа, и если не была открыта любая дверь. По умолчанию установлено 30 сек, также можно вкл/выкл данную опцию.
  8. По салонному свету имеется возможность изменить время плавного гашения (по умол. 30 сек) и время работы плафона если он был включен вручную (по умол. 30 мин).
  9. По поворотникам и аварийке имеется возможность изменить частоту мигания и частоту тона зуммера.
  10. По обогреву заднего стекла и зеркал заднего вида имеется возможность изменить время работы (по умол. 12 мин).
  11. Имеется возможность настроить очиститель ветрового стекла при использовании омывателя (по умол. кратковременное нажатии на включение омывателя дворник делает один взмах, при удержании — три взмаха), также настраивается временная составляющая нажатия.
  12. Активация штатной сигнализации.
  13. Блокировка замком дверей при определенной скорости.
  14. Звуковое предупреждение о превышение скорости

Теперь подробней по некоторым пунктам.

Выбираем сигнализацию для Лагрус

Одним из главных критериев при выборе охранного комплекса является место расположения стоянки авто. К примеру, оно может быть непосредственно под окнами, или находиться на удалении в несколько километров.

В данной ситуации особую важность приобретает радиус действия вместе с типом связи, который может быть, как одно, так и двухсторонним. Если преследовать цель приобрести надежное устройство, то следует рассматривать вариант с присутствием большого числа датчиков

Когда модель Лада Ларгус оснащена дорогими дискам, то наличие датчика наклона будет фигурировать в числе главных приоритетов в выборе.

Рассматривая в качестве кандидата на покупку устройство с обратной связью, следует предаться собственному желанию и финансовым возможностям. Здесь следует задаться вопросом о целесообразности приобретения системы, которая по своей стоимости легко сравнится с половиной автомобиля. Пожалуй, это удивит только злоумышленников.

Техническую документацию, прикладываемую к новой сигнализации выбрасывать не рекомендуется, поскольку она пригодится на случай потребности в перепрограммировании устройства.

Батарейки в брелоке необходимо своевременно заменять. Здесь рекомендуем иметь несколько запасных изделий на случай утери и пр.

Доработка ЦЭБКС

Блок ЦЭБКС расположен на боковой стенке под торпедой у левой ноги водителя. Необходимо его снять и разобрать.

Необходимо добавить несколько деталей, чтобы обеспечить выход на исполнительное устройство (реле, доп.сирена, пейджер). Для этого внутри блока на его плате собираем одну из предложенных схем.

Вариант А на биполярном транзисторе подойдет для подключения слаботочных нагрузок (реле, пейджер), собирается навесным монтажом на лицевой стороне платы

Вариант В на полевом транзисторе подойдет для любых нагрузок (зависит от характеристик полевика), собирается также навесным монтажом с обратной стороны платы с подключением непосредственно на контакт В35 черного разъема.

Также любую схему можно собрать на отдельной плате и вынести за блок ЦЭБКС, а на плате блока только установить перемычку, связывающую выход процессора с контактом В35 черного разъема. Пример:

После доработки нужно добавить в черный разъем на место контакта В35 клемму с проводом (клемма подходит от разъема питания Floppy дисковода ПК) и подключить исполнительное устройство.

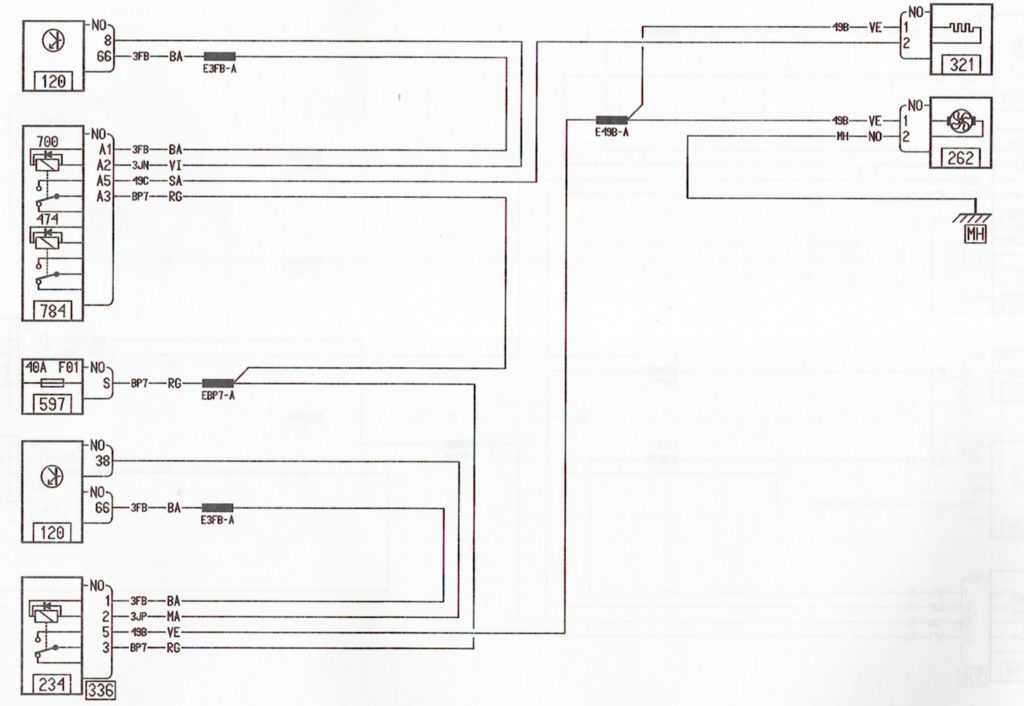

Лада Ларгус электросхема

Сегодня вряд ли можно отыскать такой двигатель, который был бы способен функционировать без электричества. Для подачи электрического питания к компонентам бортовой сети применяются аккумулятор и генератор. Даже в подвеске современного авто присутствуют потребители напряжения (к примеру, датчики «ABS»), не говоря уже о светотехнике, моторе, трансмиссии и салонном оборудовании.

И все это в себе содержит схема электрооборудования.

Электрооборудование в автомобиле Ларгус

Электросхема в автомобиле предусматривает присутствие двух глобальных категорий приборов: потребителей питающего напряжения и устройств, вырабатывающих ток.

Эти узлы связаны посредством кабельных линий, состоящих в единой бортовой сети. По такому принципу функционирует сеть в LADA Largus.

Кстати, в этом автомобиле отсутствуют минусовые провода (кромке АКБ), а роль отрицательного контакта выполняет сам кузов.

АКБ, генератор в Ларгусе

Эти устройства, как уже обозначалось, фигурируют в качестве источников питания сети. В Лада Ларгус весь комплекс электрооборудования функционирует на напряжении, равном стандартные 12 Вольт. Каждый из токоприемников посредством кабельных линий коммутирован с аккумулятором.

Это необходимо для продолжения работы автомобиля при выходе из строя генераторной установки. Первый пуск мотора возможен именно благодаря присутствию батареи. Для универсальной LADA Largus производитель применяет свинцовые АКБ, являющиеся необслуживаемыми устройствами. Они не подразумевают последующие доливки электролитической жидкости.

Если АКБ настигла полная разрядка, а подзарядить не представляется возможным, то такое изделие безоговорочно меняют.

Генератор LADA Largus обретает жизнь благодаря ременной передаче, установленной на шкивах мотора и рассматриваемого здесь узла. Выработка электричества осуществляется только в движении. В это же время происходит подзарядка батареи.

Стартер в отечественном автомобиле

Это незаменимый узел для пуска силовой установки. Питание осуществляется напрямую от АКБ.

С переводом ключа в замке зажигания в соответствующую пуску позицию происходит срабатывание втягивающего реле в стартерном узле, вал начинает вращаться и посредством шестерни приводит в движение маховик мотора. После выполненных операций по запуску силового агрегата происходит самостоятельное отключение стартера.

Настройка автозапуска сигнализации Starline A93

Заводим автомобиль:

  1. Перевести ручку КПП в положение нейтраль/parking (выключить все передачи);
  2. Выключить зажигание и вытащить из него ключ (двигатель должен быть включенный);
  3. Активировать стояночный тормоз (на механике)
  4. Плотно захлопнуть все двери, а также капот и крышку багажника;

Если пропущен какой-то этап, удаленный запуск невозможен. Но при правильной подготовке машины (мотор заглушен самой сигнализацией), ее можно завести с пульта разными вариантами.

Нажмите и удерживайте кнопку 1 (до появления двух мелодичных сигналов), затем отпустите кнопку

Периодический запуск двигателя с брелока:

Особенно эта функция актуальна в зимнее время, когда требуется периодический прогрев двигателя. Брелок starline a93 может автоматически запускать двигатель для прогрева (через 2, 3, 4, 24 часа).

Как настроить автозапуск по времени

Сигнализация «Старлайн А93» позволяет производить регулярный запуск двигателя автомобиля через равные промежутки времени. Период запуска может быть задан в интервале от 2 часов до 24 часов с минимальным шагом в 2 часа.

Чтобы активировать режим, необходимо:

  • установить курсор брелка на иконку с изображением песочных часов и коротко нажать на кнопку №1 – автомобиль отреагирует одним световым сигналом, а брелок – одним мелодичным звуком;
  • на дисплее брелка 4 секунды будет высвечиваться текущее значение периода автозапуска двигателя автомобиля (к примеру, «4Н» означает, что двигатель будет запускаться через каждые 4 часа).

Чтобы изменить период автозапуска двигателя, нужно легко нажимать на кнопку №1 до тех пор, пока на дисплее не высветится нужное значение. Каждое нажатие на кнопку №1 увеличивает период автоматического запуска на 2 часа.

После того, как на дисплее высветится нужное значение периода автозапуска, нажимают на кнопку №1 и удерживают ее до мелодичной трели, либо дожидаются автоматического сохранения выбранного периода автозапуска, которое произойдет через 4 секунды после выбора нужного параметра. При этом на брелке прозвучит два коротких мелодичных сигнала, а на его дисплее начнет высвечиваться иконка с изображением песочных часов. Через несколько секунд после установки выбранных параметров двигатель будет автоматически запущен и прогрет.

Активируем режим автозапуска по температуре

Эта функция отслеживает температуру воздуха на улице и при необходимости запускает двигатель автомобиля для прогрева. Температура запуска устанавливается в границах от -3 о С до -27 о С, минимальный шаг составляет 3 о С. Минимальный промежуток времени между повторными запусками (без учета времени, затраченного на прогрев двигателя) составляет 60 минут. После того, как пользователь активирует функцию запуска двигателя по температуре, количество температурных запусков не ограничивается.

Для включения режима автозапуска двигателя по температуре выполняют следующие действия:

  • жмут на иконку с изображением ключа и на кнопку №1 – автомобиль реагирует одним световым сигналом, а брелок однократно издает мелодичную трель;
  • в течение следующих 4 сек. на дисплее брелка отображается текущее значение температуры запуска;
  • чтобы изменить значение температуры, нужно надавливать на кнопку №1 (1 нажатие = 3 о С);
  • после выбора нужных температурных параметров удерживают кнопку №1 до звукового сигнала, либо дожидаются автоматического сохранения, которое происходит через 4 секунды.

Если функция автозапуска двигателя по температуре успешно активирована, то брелок издает два коротких мелодичных сигнала, а иконка с изображением ключа на дисплее брелка становится активной.

Автозапуск по будильнику

При активации данной функции двигатель автомобиля будет автоматически запущен в заданное время. Для активации функции осуществляют следующие действия:

  • курсор брелка подводят к иконке с изображением часов и коротко нажимают на кнопку №1, после чего автомобиль издает один световой сигнал, а брелок – один мелодичный звук;
  • на дисплее брелка высвечивается время, спустя которое двигатель автоматически запустится по будильнику;
  • через 5 сек. на брелке возобновляется индикация текущего времени.

Функция автозапуска двигателя по будильнику активируется на один цикл запуска. О том, что режим успешно включен, свидетельствуют активные иконки с изображением часов и колокольчика на дисплее брелка.

Дверные концевики: где находятся, подключение, проверка

Изначально концевики на двери ставились для автоматического включения плафона салона. Схема подключения у них была простейшей – все соединялись параллельно, то есть было безразлично, какая дверь открыта. В бюджетных комплектациях автомобилей часто вовсе ставился только концевик водительской двери.

Видео: Проблемы с концевиками у Лады Весты, Гранта и Калина

Слабым звеном таких концевиков стала необходимость размещать их в крайне неудобном месте: нажимала на них выступающая часть металлического листа двери в нижнем углу, реже конструкторам удавалось разместить концевик выше. Из-за этого они часто выходили из строя даже несмотря на герметизирующий колпачок снаружи. Для автомобиля с сигнализацией это означало случайные срабатывания тревоги в неподходящее время или, что ничуть не лучше, возможность открытия двери без срабатывания сигнализации.

В дальнейшем схемы подключения концевиков в дверях усложнились – изначально для индикации конкретной открытой двери на примитивных бортовых компьютерах. Здесь уже к каждой двери шел свой сигнальный провод, что усложнило установку сигнализаций: так как подключить концевики нужно к единственному входу центрального блока, попытка соединить его со всеми концевиками сразу приводит к нарушению индикации на экране бортового компьютера (показывает все двери открытыми одновременно). Из-за этого приходится применять диодную развязку, позволяющую объединить логически выходы концевиков, не нарушая работу компьютера.

Работает она просто: поскольку диод проводит ток только в одном направлении, при замыкании любого из концевиков выход сигнализации оказывается связанным с «массой» в любом случае, но с остальными проводами концевиков нажатый оказывается связанным через встречно включенную пару диодов, не пропускающую ток.

Источник

Справочник по современным автосигнализациям. (Том 1, Том 2)

Справочник по современным автосигнализациям. Впервые в СНГ появляется многотомный справочник по установке современных автосигнализаций. Динамика развития автомобильных охранных систем очень интенсивна, постоянно появляются новые схемные решения. Поэтому представленные на рынке модели обновляются уже через год-два. А установщикам постоянно нужно быть в курсе новинок рынка автомобильных охранных систем. Эту потребность учитывают создатели данного многотомного справочника, который посвящен рассмотрению установки самых современных моделей, выпускаемых и устанавливаемых в этом году. Упор сделан именно на установку и схемотехнику.
