Замена передних тормозных колодок на ваз 2108, ваз 2109, ваз 21099

Как поменять задние колодки на “Калине”

Тормозные системы разных вариаций ЛАДА “Калина” отличаются отсутствием или наличием антиблокировочной системы. Менять задние тормозные колодки калина с АБС и без таковой одинаково просто. Единственное отличие — в первом случае перед демонтажом колодок необходимо отключить провода от датчиков, чтоб не повредить их.
Чтобы во время замены колодок тормозная жидкость не вылилась из бачка и не попала на лакокрасочное покрытие или резиновые детали “Калины”, необходимо отобрать часть жидкости из бачка в подготовленный сосуд. Эту операцию стоит проводить только в случае, когда уровень тормозной жидкости в бачке близок к отметке максимума.
Замена задних колодок выполняется поочередно: сначала с левой, потом с правой стороны (или наоборот, порядок тут не важен).
Часть операций, например, ослабление натяжения троса ручного тормоза или его регулировка, удобнее проводить со смотровой ямы или с использованием подъемника. Поэтому работу нужно выполнять в оборудованном гараже.

Замена задних тормозных колодок ЛАДА “Калина” производится следующим образом:

  • установить под передние колеса противооткатные башмаки;
  • опустить рычаг”ручника” вниз до упора, чтоб максимально ослабить натяжение троса ручника Калины”;
  • вращая регулировочный болт под днищем автомобиля, ослабить трос “ручника”;
  • при помощи баллонного ключа ослабить затяжку болтов крепления колеса;
  • поддомкратить колесо;
  • выкрутить колесные болты баллонным ключом;
  • снять заднее колесо;
  • открутить штифты, служащие одновременно креплением тормозного барабана и направляющими для установки колеса;
  • металлической щеткой очистить ступицу заднего колеса в месте посадки барабана;
  • обработать место посадки барабана на ступицу средством WD-40, подождать согласно инструкции;
    обстучать барабан резиновым молотком, чтобы “сорвать” его с места;
  • равномерно ввернуть болты М8 в посадочные отверстия барабана, стягивая последний со ступицы;

Внимание: если надавить на педаль тормоза при снятом барабане, поршень тормозного цилиндра может выпасть, что повлечет за собой разгерметизацию контура, необходимость прокачки тормозов или даже замены тормозного цилиндра

  • проверить состояние тормозного барабана: он не должен иметь сколов, неравномерной выработки, трещин и рисок;
  • при необходимости заменить тормозной барабан новым;
  • свести задние колодки “Калина”, используя монтировки (монтажные лопатки);
  • поддеть конец верхней пружины, которая стягивает колодки, шлицевой отверткой и вывести его из зацепления с колодкой;
  • снять верхнюю пружину со второй колодки, отложить в сторону;
  • снять нижнюю стяжную пружину, используя отвертку или пассатижи;
  • демонтировать “переднюю” колодку, расположенную ближе к передней части машины;
  • демонтировать распорную планку, установленную между колодками;
  • снять наконечник троса стояночного тормоза с крюка распорного рычага задней колодки;
  • используя пассатижи, вывести из зацепления пружину, удерживающую вторую колодку;;
  • снять колодку, расположенную ближе к задней части машины;
  • расшплинтовать палец крепления распорного рычага;
  • снять распорный рычаг;
  • очистить детали тормозного механизма от загрязнений;
  • закрепить распорный рычаг на новой колодке;
  • зашплинтовать палец;
  • установить “переднюю” колодку тормозного механизма;
  • поставить на место распорную планку;
  • установить “заднюю” колодку, надев на нее нижнюю стяжную пружину;
  • надеть наконечник тросика “ручника” на распорный рычаг колодки;
  • при помощи отвертки или пассатижей зацепить нижнюю и верхнюю стяжную пружину на колодки;
  • установить на место тормозной барабан;
  • затянуть направляющие штифты, удерживающие барабан;
  • закрепить колесо колесными болтами;
  • опустить домкрат, чтоб колесо стало на землю;
  • баллонным ключом затянуть колесные болты.

Затем те же операции надо проделать на втором колесе. Теперь вы знаете как поменять задние колодки на “Калине”.

Помните: после замены задних колодок необходимо отрегулировать ручной тормоз ЛАДА “Калина”.

Замена задних тормозных колодок ВАЗ 2109

В этой статье будет рассмотрена пошаговая инструкция по замене тормозных колодок на автомобиле ВАЗ 2109.

  1. Для замены колодок на заднем колесе нужно в первую очередь ослабить болты на интересующем колесе. Достаточно будет просто сдвинуть их, и совершить один оборот.
  1. Автомобиль нужно установить на домкрат, приподнять так, чтобы колесо оторвалось от земли, и поставить подпорки, так как сам домкрат не обеспечивает устойчивости машины, которая висит на нём.
  2. Полностью открутить болты и снять колесо.
  3. При помощи щётки по металлу зачистить область, указанную на скриншоте. Это делается для того, чтобы он не «прикипал» к ступице и его можно было без проблем снять. После чистки это место нужно сбрызнуть любым имеющимся в доступе маслом, стараясь попасть в щель между ступицей и барабаном. Остаётся лишь немного подождать, пока масло подействует.
  1. Теперь нужно отпустить трос ручника. Это можно сделать, забравшись под автомобиль. Регулировка ручника находится за резонатором. Там обнаружится болт, который нужно почистить щёткой и смазать маслом, как и барабан.
  1. Теперь непосредственно ослабление троса. Сначала нужно ослабить крайнюю – «контрящую» — гайку, а после неё – слегка открутить следующую за ней. После этого крайняя гайка докручивается до уровня следующей.
  1. Пришло время открутить болты барабана колеса. Для этого их нужно сорвать с болты с резьбы, постараться открутить, а потом смазать маслом и закрутить обратно равномерно, но не до конца.
  1. Теперь снятие самого барабана. Для этого нужно взять деревянный брусок и, приставляя его к разным участкам внутренней стороны барабана, стучать молотком, постепенно снимая деталь.
  1. После этого можно приступать к непосредственному снятию колодок. Любым тонким предметом с крючком на конце (куском проволоки или спицей) нужно стянуть пружины с двух сторон внутри барабана, после чего снять сами колодки.
  1. Нужно вернуть на место трос ручника, закрутив внутреннюю и внешнюю гайку до упора.
  2. Теперь берётся одна новая колодка, из неё выдвигается шплинт и цепляется на конец троса ручника, который расположен внутри колеса. Затем крепится фиксирующая планка на верхнюю часть колодки и вместе с ней одна колодка прижимается к внутренней части колеса. Прикрепляется прижимающая пружина, после чего на всё это ставится вторая колодка с противоположного края. После этого цепляются боковые пружины при помощи спицы или проволоки, а в конце – нижняя пружина.
  3. После этого нужно поставить новый барабан (или старый, если он ещё годен к использованию) и прикрутить его болтами, смазанными защитной смазкой. Если он не надевается на колесо, то при помощи двух монтировок следует прижать края колодок к центру. Болты прикручивать равномерно, чтобы не возникло перекоса.

Как поменять передние тормозные колодки ВАЗ 2108-09 и т.д.

Объясню как самому поменять передние тормозные колодки на ВАЗ 2109, но так как устройство тормозной системы в переднеприводных ВАЗах одинаково, этот вариант подойдет и другим ВАЗам, но на классике ВАЗ 2101-07 система замены колодок немного другая. Замена передних тормозных колодок не требует специального инструмента, поэтому каждый в домашних условия с этой операцией справиться легко.

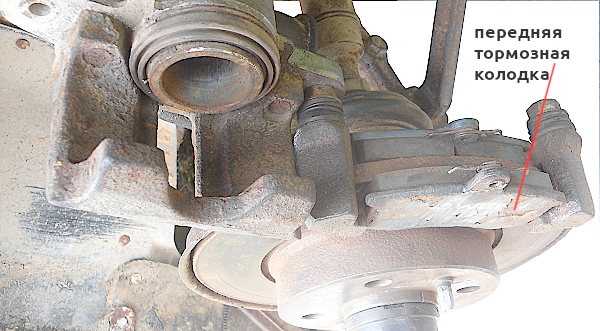

Фото. Тормозные передние тормозные колодки ВАЗ.

Как определить износ тормозных колодок

Всегда встает вопрос, когда менять передние тормозные колодки, нерадивые водители начинают их менять когда они стерлись до метала, тем самым появляется металлический скрип при торможении.

А хороший водитель легко может определить износ передних тормозных колодок заглянув в отверстие диска колеса, как показано на фото ниже, если колодки сильно изношены то металлическая часть тормозной колодки будет очень близко к тормозному диску, это признак что нужно менять тормозные колодки.

Фото. Визуальный осмотр тормозных колодок не снимая колеса.

Замена передних тормозных колодок

Чтобы заменить передние колодки надо поднять колесо на домкрате и снять его. Но неопытные водители часто сталкиваются с проблемой откручивания болтов колеса после того как подняли колесо на домкрате. Поэтому сначала сорвите болты с места не поднимая колеса как показано на фото ниже.

Фото. Ослабление болтов колеса.

После того как снимите колесо, увидите тормозной суппорт, на фото ниже показано стрелками какие надо окрутить болты для извлечения тормозных колодок.

Фото. Стрелками показаны болты держащие суппорт тормозов.

Для откручивания болтов суппорта понадобится ключ на 13мм и 17мм, на фото ниже показано как вставить ключи, ключом на 17мм надо держать, ключом на 13мм откручивать болт.

Фото. Показано как открутить суппорт тормозов.

Болты открутили, теперь надо вдавить тормозной цилиндр в суппорт, если этого не сделать, то он не оденется на новые тормозные колодки. Вдавить его можно так, снимите одну старую колодку, оденьте суппорт, вставьте толстую отвертку как показано на фото ниже, отжимайте отверткой суппорт от тормозного диска, цилиндр вдавиться. Но не пытайтесь вдавить цилиндр ударами, все испортите.

Фото. Вдавливание тормозного цилиндра в суппорт.

Теперь можно ставить новые тормозные колодки, как показано на фото ниже. Также на фото показан стрелкой вдавленный тормозной цилиндр. Осталось поставить суппорт на место закрутить болты и колесо. Тормозные колодки поменяли.

Фото. Установленные тормозные колодки.

Предостережение

Обязательно после замены тормозных колодок, нажмите несколько раз на педаль тормоза пока не почувствуете что тормоза появились, так как вдавленный тормозной цилиндр в суппорте должен выйти и упереться в колодки.

Видел случай, парень поменял колодки, но не прокачал тормозную педаль, разогнал машину чтобы проверить тормоза, врезался в дерево, разбив передок машины.

Как прокачать передние тормоза если штуцер не крутится на ВАЗ?

Конечно это не очень хорошо, но можно, снимайте тормозные колодки, нажмите несколько раз на педаль тормоза чтобы тормозной цилиндр немного вышел (но будьте внимательны его можно выдавить полностью), затем вдавите обратно тормозной цилиндр в суппорт. Так из системы тормозов выйдет воздух. Все, прокачали тормоза в том суппорте где не крутиться штуцер.

Замена передних тормозных колодок ВАЗ. Видео.

Признаки износа

Выделяют несколько основных признаков, указывающих на необходимость в самое ближайшее время провести замену колодок впереди и сзади.

Признак Особенности
Длительный эксплуатационный срок При солидном пробеге вероятность износа тормозных колодок достигает постепенно 100%. Потому это сугубо дело времени. Но затягивать не стоит
Не держит ручник Если ручник не отрабатывает должным образом, хотя с самим ручным механизмом торможения все в порядке, просто износились колодки
Посторонние звуки от тормозов Если диски или барабаны начинают стучать, скрипеть, скрежетать, это означает наличие проблем в системе торможения. Один из наиболее вероятных вариантов — это износ колодок
Низкий уровень тормозной жидкости При износе колодок тормозная жидкость в бачке отрабатывается быстрее, потому что расход растет из-за неэффективной работы тормозной системы
Малая толщина фрикционного слоя Если толщина фрикционного слоя на колодках достигла менее 1,5 миллиметра, это говорит о серьезном износе элементов и необходимости их замены

Это основные признаки износа колодок, которые может обнаружить любой автовладелец без разбора конструкции.

Дополнительные рекомендации

Если не получается выжать тормозные цилиндры, то откройте крышку бачка с тормозной жидкостью, чтобы снизить давление.
При неравномерном износе колодок обратите внимание на суппорт. Скорее всего, понадобится ремонт.
При замене задних накладок поменяйте и все пружины

Стоят они недорого, зато уберегут от возможных отказов до следующей замены.
Направляющие переднего суппорта можно смазать графитовой смазкой для более плавной работы.

Замена колодок на передней оси не вызовет проблем даже у «чайников» автомобильного ремонта. А вот с задней не всё так просто. Заранее оцените свои силы и возможности: сможете ли вы добраться до тросика ручника и справится с прикипевшим тормозным барабаном? Если да, то всё обязательно получится.

После пробега 40 тыс. км приходит пора всерьез задуматься о том, чтобы на автомобиле ВАЗ-2109 поменять передние тормозные колодки. Максимальный срок службы деталей достигает 45 тыс. км, хотя полный износ может наступить и после 20 тыс. км в зависимости от качества изделий. Процедура настолько проста, что для ее проведения обращаются на автосервис только автолюбители, сильно ограниченные во времени. Обычно замена передних колодок не создает особых проблем и спокойно выполняется своими силами.

Замена ВУТ

Для начала запомните, что ремонт вакуумного усилителя невозможен. Этот узел снимается и меняется на новый. В теории и на практике некоторые это делают. Но под собственную ответственность.

Теперь непосредственно о замене.

  1. Отсоедините педаль тормоза от штока усилителя. Агрегаты связаны между собой штифтом. Демонтаж выполняется в районе педального узла и тут вам пригодится простая плоская отвертка.
  2. Идем и открываем капот.
  3. Отключите колодку питания датчика уровня тормозной жидкости.
  4. Снимите кронштейн, который удерживает гидравлические магистрали на раме. Пригодится головка на 10, которой откручивается гайка.
  5. Отключите главный тормозной цилиндр. Для этого откручивается 2 гайки, удерживающие его на вакуумнике. Оцените состояние ГТЦ. Если необходимо, также замените и его.
  6. Вовсе не обязательно отсоединять гидравлические магистрали от тормозного цилиндра (главного). Патрубки достаточно длинные, потому их легко можно сдвинуть в сторону, дабы они не мешали в процессе работы.
  7. Отключите патрубок, который связывает камеру вакуумника с впускным коллектором.
  8. Снимите распорку с передних стоек.
  9. Открутите 4 гайки, которые удерживают корпус вакуумника на шпильках кузова автомобиля.
  10. Снимите агрегат со шпилек и вытащите через подкапотное пространство.
  11. Со стороны приводной вилки на обратке усилителя имеется уплотнитель с кронштейном. Он крепит узел на раме 4 шпильками. Их нужно снять. Для этого головкой на 17 демонтируются 2 гайки, после чего снимается железная конструкция. Просто потяните ее на себя. Со штока обязательно стяните пыльник.
  12. Установите кронштейн крепления и новый уплотнитель из резины на новенький вакуумный усилитель. Теперь можно начинать полноценную обратную сборку.

Обратная сборка

Если вы решили выполнить демонтаж и сборку своими руками, при установке нового ВУТ обязательно придерживайтесь нескольких рекомендаций:

  • Шток вакуумника и педаль тормоза соединяются между собой сразу после посадки устройства на шпильки крепления. То есть до того, как начали затягивать гайками.;
  • Опытные владельцы ВАЗ 2109 рекомендуют нанести герметик между вакуумным усилителем тормозов и тормозным цилиндром. Это обусловлено несовершенством конструкции;
  • Шток вакуумника, который воздействует на главный тормозной цилиндр, при транспортировке детали может смещаться. Также смещение не редко происходит в процессе установки. Потому этот факт обязательно проверьте и правильно установите при необходимости. Для этого нужно нажать до упора на шток.

Если неправильно установить шток во время сборки узла, тормоза попросту не будут срабатывать должным образом. О последствиях вряд ли стоит говорить.

Замена тормозных колодок ВАЗ 2114

Замена тормозных колодок является периодической необходимостью, которую проводят раз в 20-30 тысяч километров. Нужно заметить, что провести такую работу на ваз 2114 может самостоятельно каждый владелец этого автомобиля.

Заметка! Если вы никогда раньше не проводили замену тормозных деталей, обратитесь в СТО, где вам помогут провести эту процедуру.

Когда пора менять колодки на автомобиле

Износ деталей, зависит от следующих факторов:

  • стиль вождения;
  • качество материала;
  • технического состояния авто.

Таким образом, без помощи специалистов точно определить, когда стоит менять детали системы — практически невозможно. Именно поэтому, периодически необходимо обращаться к специалистам СТО, где они помогут осуществить диагностику и замену любых деталей. Если такие операции на станции техобслуживания вам не по карману, можно научиться самостоятельно определять их износ!

Передние тормозные колодки

Признаки скорой замены:

  1. 1. Остаточная толщина менее 1,5 мм.;
  2. 2. Наличие царапин и сколов;
  3. 3. Характерный звук (скрип) при торможении;
  4. 4. Искривление дисков и уменьшение их толщины;
  5. 5. Наличие масла на поверхности колодки и диска;
  6. 6. Отсутствие контакта между накладками и основанием.

Для того, чтобы узнать о всех дефектах, для начала снимаем колеса и проводим осмотр.

Заметка! Замена и обслуживание тормозной системы необходима: каждые 10-15 тыс. км — для передней пары колес и 50-70 тыс. км — для задней пары. Именно поэтому, услышав скрип не спешите покупать новые тормозные колодки, возможно вам нужно просто почистить диски от остатков мусора.

Этапы замены тормозных колодок на автомобиле ваз 2114

Замена задних и передних колодок производится по-разному. Для того, чтобы научиться этой процедуре, необходимо разобраться во всех тонкостях.

Замена передних колодок на ваз 2114:

  1. 1. Ослабляем болты на колесе.

Заметка! Начинать раскручивать болты необходимо из стопорной шайбы. Ослаблять эту шайбу необходимо постепенно, так вы сможете предотвратить возможные её повреждения.

  1. 2. С помощью домкрата поднимаем колесо на котором будет производиться замена;
  2. 3. Снять колесо и повернуть руль автомобиля в ту сторону, на которой вы проводите замену;
  3. 4. Найдите болт с контр-шпонкой, отогнуть её и снять болт;
  4. 5. Далее проверьте уровень тормозной жидкости в бачке.

Для замены поршень суппорта должен быть утоплен внуть

Заметка! Если уровень жидкости остается низким – значит в системе есть утечки.

  1. 1. Задвинуть поршень суппорта вглубь цилиндра, снять крепеж с тормозного шланга.;
  2. 2. Снять суппорт, скобы и колодки;
  3. 3. Установить новые колодки плотно в пазы.

Заметка! Перед тем, как устанавливать новые детали на ваз 2114, необходимо очистить направляющие от грязи и продуктов реакций. Это можно сделать с помощью обычной наждачной бумаги или щетки для металла.

  1. 4. Установить суппорт на место.
  2. 5. Вернуть все детали обратно на свое место.

Совет! Если вы сливали тормозную жидкость, не забудьте влить ей обратно.

Замена задних колодок:

  1. 1. Снимаем колесо;
  2. 2. Возле натяжителя тросика есть гайка, которая крепит его. Ослабьте эту гайку. Для этого рекомендуется использовать ключ номер 13;
  3. 3. Ослабив крепежные болты заднего колеса, поднимаем его с помощью домкрата;
  4. 4. Снимаем колесо и откручиваем болты на тормозном барабане;
  5. 5. Снимаем барабан;
  6. 6. После этого необходимо сначала убрать пружину, а затем остальные детали вместе с рычагом;
  7. 7. Начните очистку пазов, в которых стояли старые колодки;
  8. 8. И наконец установите новые колодки, а всю конструкцию соберите в обратном порядке.

Стоит помнить, что если вы самостоятельно раньше не выполняли данную процедуру, заручитесь поддержкой опытных механиков либо обратитесь на СТО!

Как понять, что пришло время поменять тормозные колодки

Потребность в замене колодок возникает, в первую очередь, когда толщина накладок (фрикционных) становится меньше полутора миллиметров. Второй случай – механическое повреждение фрикционных накладок. Проявляется оно в виде трещин, глубоких сколов, а также других видов деформации.

Отхождение фрикционной накладки от корпуса колодки, появление на ней следов масла – случаи, когда колодки требуется поменять незамедлительно. Чтобы понять, в каком состоянии находятся тормозные колодки, достаточно заглянуть в продолговатое отверстие, расположенное на скобе суппорта интересующего Вас колеса.

Лада 2109 Ведровер › Бортжурнал › Как поменять тормозные колодки 2109

Немного предыстории. Обычный день, еду домой, как вдруг слышу противный скрежет метал-об-метал, по звуковым ощущениям переднее левое колесо, ну думаю, на проволоку наехал, намоталась где-то на шрус или на рычаг, планировал доехать домой отцепить. Приезжаю, паркуюсь, выхожу начинаю осматривать автомобиль. При первичном осмотре ничего инородного не обнаружил, стою думаю… ну слышал же, переднее левое… или глюк? Решил, что колодки как обычно выпали в барабаны и издают такие звуки! Ах-ха-хаа-ха ума вывесить колесо покрутить не хватило! С таким ящерским спонтанным диагнозом еду в спец. магазин. Не в Gucci и не в Санкт-Петербурге! Пока ехал точно понял, что звук с переднего левого колеса издается! Психанул, мотивировал себя тем, что передние тормозные колодки год назад менял если не больше. Промелькнула дурацкая инженерная мысль, менять колодки вкруг! ХУЖЕ УЖЕ НЕ БУДЕТ! Закупился:

На перед купил автовазовские, комплект 4шт. = 520 р.

На зад купил LAVS, Россия, комплект 4 шт. =550 р.

Не далеко от магазина был автосервис, дай думаю зайду, чекну. Вдруг ребята вообще чисто на энтузиазме захотят поставить колодки!)))

Дальше примерный диалог:

Я: Сколько стоит колодки поменять? СТО: 1000 р. Я: С Вашим материалом или с моим? ))) СТО: С Вашим! Я: Цена за замену вкруг или только одна ось?)) СТО: Только передние! Я: А вкруг сколько будет стоить? СТО: За задние еще 900 накинешь!

Да идите в пи*(?*%:?зду с такими ценами! у меня колодки 1070 стоят!)))) С такими мыслями поехал домой на корточках во дворе менять колодки самостоятельно!)

Замена задних тормозных колодок ВАЗ 2109

Причин для замены тормозных колодок на задних колесах ВАЗ 2109 может быть множество, но чаще всего к этому приводит износ фрикционных накладок. Процесс работы не сложен, но требует аккуратности, поскольку машина будет вывешена на домкрате, если у вас нет возможности поднять ее на подъемник.

Когда менять тормозные колодки на задних колесах

Четкого регламента по замене тормозных колодок на задних колесах ВАЗ 2109 нет, потому что периодичность их замены зависит от многих факторов:

  • качества фрикционных накладок;
  • стиля вождения;
  • условий эксплуатации;
  • материала, из которого изготовлены накладки.

В первую очередь, износ тормозных колодок проявляется при активном торможении, когда автомобиль перестает держать траекторию движения. Это говорит скорее о неполадках в системе тормозов, но не исключена возможность неравномерного износа колодок на правом и левом колесах.

Подготовительные работы

Замена задних тормозных колодок ВАЗ 2109 начинается с установки автомобиля на ровную площадку. Поскольку придется поднимать автомобиль на домкрате, следует тщательно зафиксировать машину. Ситуация усложняется еще и тем, что придется отпустить ручной тормоз. Поэтому под передние колеса необходимо подставить противооткатные башмаки, или попросту деревянные бруски и поставить машину на первую передачу. Отнестись к этому нужно серьезно, потому что много операций придется выполнять под машиной.

Для работы приготовим нужный инструмент, который должен быть под рукой в процессе:

  • балонный ключ;
  • плоскогубцы;
  • стандартный набор ключей;
  • деревянная болванка;
  • набор головок с удлинителями.

Демонтаж задних колодок

Операция по замене колодок начинается со снятия колеса, поэтому перед тем, как поставить автомобиль на домкрат, необходимо сорвать болты крепления колеса балонным ключом. Только после этого можно понимать машину на домкрате и снимать колесо.

  1. При помощи головки или рожкового ключа на 12 удаляем два направляющих штифта из ступицы.
  2. Тормозной барабан должен сняться легко, но бывают случаи, когда он прикипает к ступице, и в таком случае следует ему помочь деревянной болванкой. Чтобы не повредить тормозной барабан, не рекомендуется использовать молоток. Барабан может пустить трещину, деформироваться. Если это не помогает, тогда берем направляющие штифты и вкручиваем их в два другие отверстия с резьбой. Таким образом, штифт упрется в ступицу и выпрессует барабан. Затягивать штифты при этом нужно равномерно, чтобы избежать перекоса.
  3. После этой операции можно получить прямой доступ к тормозным колодкам.
  4. Ослабляем троса привода ручного тормоза. Получить доступ к компенсатору мы сможем, только сняв резонатор. Чтобы не разбирать глушитель нужно из набора головок собрать удлинитель достаточной длины, чтобы можно было открутить головкой на 13 и воротком. Лучше воспользоваться воротком с храповым механизмом, это упростит работу в стесненном пространстве.
  5. Откручиваем контргайку ключом на 13, а затем собранным удлинителем максимально отпускаем трос натяжения ручника.
  6. Чтобы снять колодки, необходимо отсоединить привод ручного тормоза. Удаляем шплинт из фиксирующего пальца и топим палец так, чтобы он не препятствовал снятию механизма.
  7. Аккуратно снимаем пружину снизу при помощи плоскогубцев, затем снимаем ограничительную пружины с передней колодки.
  8. Убираем верхнюю пружину плоскогубцами и снимаем переднюю колодку.
  9. Снимаем распорную планку.
  10. Вынимаем рычаг, который приводит в движение колодки, освобождая его от троса.
  11. Снимаем заднюю колодку, освободив ее от ограничителя поперечного перемещения.

Установка новых колодок

Для установки новых тормозных колодок необходимо соединить их верхней стягивающей пружиной и установив распорную планку. Устанавливаем колодки на суппорт, а далее производи сборку в обратном порядке.

После сборки узла и установки колеса не забудьте подтянуть трос ручника. В нормальном положении кузова, когда он не загружен, ручной тормоз должен фиксировать задние колеса за 3-4 щелчка.

Выполнив эту несложную операцию, мы приведем в порядок задний тормозной контур и заодно отрегулируем стояночный тормоз. Следите за тормозами, и удачи в дороге!

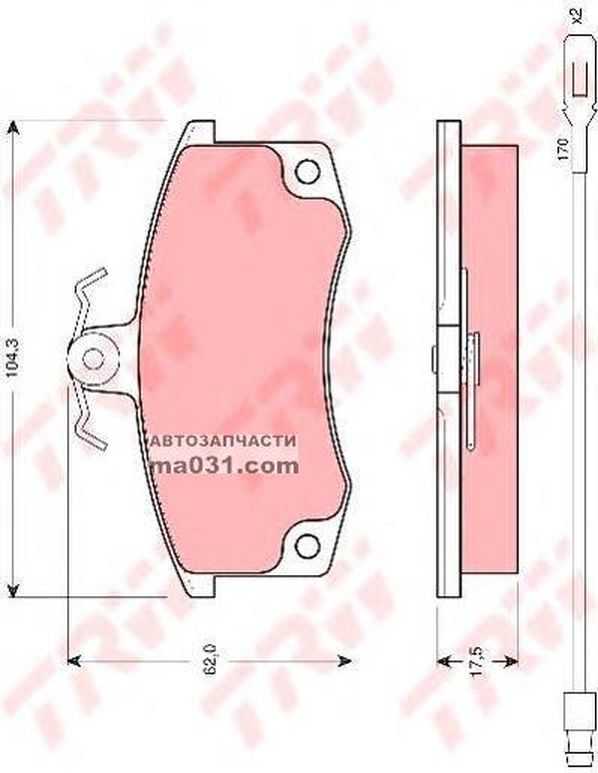

Замена передних тормозных колодок на автомобиле ВАЗ 2108 (2109, 21099)

Срок службы передних тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях – в пределах 30.000 – 40.000 км пробега.

Тормозные колодки придется менять в случае их износа (общая толщина накладки и колодки менее 6 мм), отслоения накладки от колодки, неравномерном износе, замасливании, замене тормозного диска, появлении вибрации и биения, постороннего шума при торможении.

Передние тормозные колодки на автомобилях ВАЗ 2108, 2109, 21099 необходимо менять сразу на обоих передних колесах, для предотвращения возникновения заноса от неравномерного торможения.

Необходимые инструменты, приспособления, запчасти

— Рожковый ключ на «17»

— Накидной ключ или головка на «13»

— Толстая шлицевая отвертка

— Два комплекта передних тормозных колодок

Подготовительные работы

— При наличии повышенного уровня тормозной жидкости в бачке на главном тормозном цилиндре, откачиваем ее излишек при помощи шприца или груши, во избежание ее перелива после установки новых колодок и сильном утапливании поршней в тормозные цилиндры суппортов

— Поддомкрачиваем автомобиль и снимаем одно из передних колес

— Очищаем тормозной механизм переднего колеса от грязи

— Вынимаем тормозной шланг из кронштейна на стойке

Порядок замены передних тормозных колодок на автомобиле ВАЗ 2108, 2109, 21099

  1. Отворачиваем нижний болт направляющего пальца

Предварительно отгинаем шлицевой отверткой края стопорной пластины болта. Используем рожковый ключ на «17» для удержания направляющего пальца и накидной ключ на «13» для отворачивания болта. См. фото выше.

  1. Поднимаем плавающую скобу суппорта вверх

Если поднять скобу затруднительно, нужно подвигать ее вправо-влево и повторить попытку. Или поддеть отверткой под суппорт и используя ее как рычаг поднять скобу.

  1. Извлекаем переднюю тормозную колодку из направляющей

Заднюю тормозную колодку оставляем в направляющей, она пригодится при утапливания поршня цилиндра.

  1. Утапливаем поршень тормозного цилиндра в его корпус

Для этого опускаем плавающую скобу обратно вниз, и, используя большую шлицевую отвертку или монтажку как рычаг (вставив ее между тормозным диском и суппортом) сдвигая его наружу, утапливаем поршень.

  1. Извлекаем вторую тормозную колодку

Поднимаем скобу вверх и извлекаем тормозную колодку.

  1. Очищаем направляющие передних тормозных колодок от грязи

Используем металлическую щетку.

  1. Вставляем новые тормозные колодки

При утопленном поршне суппорта колодки должны стать без затруднений.

  1. Опускаем плавающую скобу и закрепляем ее болтом

Следим, чтобы при опускании металличиские усики колодок не стали в распор и не погнулись. Момент затяжки болта 3,1 – 3,8 кгс.м. Загинаем обратно усики стопорной пластины болта.

  1. Возвращаем в кронштейн на стойке тормозной шланг и устанавливаем колесо

Аналогично производим замену передних тормозных колодок на другом колесе.

После замены передних тормозных колодок (когда автомобиль уже стоит на колесах) следует несколько раз нажать на педаль тормоза для установки зазоров между колодками и дисками.

Примечания и дополнения

— Если на внутренней тормозной колодке имеется датчик износа, то его необходимо заменить новым и использовать тормозные колодки с отверстием под этот датчик. Либо попросту не устанавливать его и поставить стандартные колодки.

— Перед установкой новых тормозных колодок следует провести ревизию состояния направляющих пальцев, их пыльников и пыльников тормозных цилиндров. Палец извлекаем из направляющей, очищаем от загрязнений. Смазываем небольшим количеством пластичной смазки (литол, смазка шрусов и т.п.) и вставляем обратно. Поврежденные или изношенные пыльники пальцев и цилиндра следует заменить.

— Период притирки новых тормозных колодок к тормозному диску 100-200 км пробега

Необходимо соблюдать осторожность в этот период, так как тормозной путь автомобиля увеличивается. Так же необходимо избегать резкого торможения, так как можно «поджечь» новые накладки колодок и ни о каком эффективном торможении с такими колодками в дальнейшем не может быть и речи

Еще статьи по тормозной системе автомобилей ВАЗ 2108, 2109, 21099

ВАЗ 21099 | Замена передних тормозных колодок

Обязательно заменяйте все колодки на одной оси автомобиля, даже если изношена только одна колодка. Если тормозные колодки будут устанавливаться повторно, промаркируйте их перед снятием.

При работе тормозных колодок образуется тормозная пыль, которая содержит асбест, вредный для здоровья, поэтому при очистке тормозных колодок не пользуйтесь сжатым воздухом и не вдыхайте пыль.

Для очистки тормозных механизмов используйте только специальный очиститель тормозов.

Снимите крышку компенсационного бачка тормозной системы.

Затяните стояночный тормоз и заблокируйте задние колеса упорами.

Ослабьте гайки крепления переднего колеса. Поднимите переднюю часть автомобиля и установите ее на опоры. Снимите переднее колесо.

Проверьте тормозной диск на отсутствие трещин, особенно вокруг отверстий под болты крепления колеса, а также на отсутствие чрезмерного износа или механических повреждений. При необходимости замены хотя бы одного из дисков замените оба диска на оси.

Рис. 11.13. Использование струбцины для вдавливания поршня в суппорт

Используя струбцину, вдавите поршень в суппорт (рис. 11.13). При утапливании поршня тормозная жидкость вытесняется из тормозного цилиндра в компенсационный бачок, поэтому постоянно наблюдайте за уровнем жидкости в бачке, а при необходимости откачайте из бачка ее излишек.

Рис. 11.14. Выворачивание нижнего болта крепления суппорта переднего тормоза: А – нижний болт; В – верхний болт; С – пустотелый болт крепления тормозного шланга

Выверните нижний болт крепления суппорта, при этом вторым ключом удерживайте направляющий палец от проворачивания, и поднимите суппорт вверх, поворачивая его вокруг верхнего направляющего пальца. Мягкой проволокой подвяжите суппорт к передней стойке (рис. 11.14). Не выворачивайте верхний болт крепления суппорта и пустотелый болт крепления тормозного шланга.

Снимите со скобы суппорта внешнюю шумопоглощающую прокладку, удерживающую прокладку и внешнюю тормозную колодку.

Рис. 11.15. Снятие внутренней тормозной колодки

Снимите со скобы суппорта внутреннюю шумопоглощающую прокладку, удерживающую прокладку и внутреннюю тормозную колодку (рис. 11.15).

Удерживающие прокладки могут использоваться повторно, если они имеют достаточную упругость, не деформированы и на них отсутствуют трещины, износ или следы коррозии.

Если колодки пригодны к дальнейшей эксплуатации, очистите их проволочной щеткой и ветошью.

Рис. 11.16. Снятие направляющей тормозной колодки

Снимите четыре направляющие тормозных колодок, проверьте их состояние и установите на место (рис. 11.16).

Рис. 11.17. Установка индикатора износа тормозной колодки

При наличии снимите индикатор износа со старой тормозной колодки и установите на новую (рис. 11.17). Если индикатор изношен или погнут, замените его.

Не нажимайте педаль тормоза при снятых тормозных колодках.

Нанесите специальную смазку для дисковых тормозов на обе стороны внутренней шумопоглощающей прокладки. Установите внутреннюю тормозную колодку с индикатором износа, удерживающую прокладку и внутреннюю шумопоглощающую прокладку.

Установите внешнюю тормозную колодку, удерживающую прокладку и внешнюю шумопоглощающую прокладку.

Извлеките нижний направляющий палец из скобы суппорта и проверьте его состояние. Для извлечения верхнего направляющего пальца из суппорта переместите суппорт в сторону от скобы. Нанесите тонкий слой высокотемпературной смазки на направляющие пальцы и установите их в скобу суппорта.

Рис. 11.18. Использование струбцины для вдавливания поршня в суппорт перед установкой тормозных колодок

Установите суппорт на место и вверните нижний болт крепления суппорта. Если суппорт не устанавливается на новые колодки, струбциной вдавите поршень в суппорт (рис. 11.18).

Аналогичным способом замените тормозные колодки на втором переднем колесе.

Установите колеса и опустите автомобиль на землю.

Несколько раз нажмите педаль тормоза, чтобы тормозные колодки заняли свое рабочее положение.

Как отремонтировать рычаг привода ручника

Ремонт устройства заключается в замене изношенного механизма на новый после снятия его с авто ВАЗ 2109. Повреждениями могут быть: износ фиксирующих зубьев, заклинивание или поломка рычага, выход со строя фиксирующего механизма. Итак:

  • Отключается аккумуляторная батарея.
  • Под автомобилем откручиваются гайки, фиксирующие уравнитель к тросу привода, сначала отворачивается контргайка, затем регулировочная.
  • С тяги рычага ручника снимается уравнитель.
  • В салоне автомобиля удаляется вся декоративная обшивка между передними сидениями. Снимается пластиковая крышка туннеля, перед этим с рукоятки для переключения скоростей снимается чехол. Удаляется люк в туннель.
  • В сторону отодвигается ковролин.
  • С оси снимается стопорное кольцо, тяга привода.

Ремонт рычага привода ручника

  • При необходимости откручивается и удаляется рукоятка, меняется стяжная пружина.
  • Сборка механизма выполняется в обратной последовательности.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
