Замена стартера lada 21093 (ваз 21093)


Как же ее самостоятельно вытащить? Если удалось подметить, что стартер иногда с натягом проворачивает ваш силовой агрегат при условии полного заряда аккумуляторной батареи, то виновник явлению – якорь, который задевает статор. Небольшой проблемы вполне достаточно, чтобы вал стартера немного перекосило: узкий зазор при этом полностью исчезает. Но иногда причина кроется в сильном износе подшипника (переднего). Можете сутки спать спокойно: проблема эта быстро решаема. Для ее устранения надо подготовить подходящий по размеру метчик, найти патрон от дрели, взять длинный болт и старую втулку, банку с гайками и ящик с гвоздями. Теперь стоит отключить АБ, стартер, а затем лишить из «шубы», то есть снять проводку. Получилось? Приступайте к вывинчиванию у прибора нижнего болта и снимайте со стартера оставшиеся крепежные элементы.

Берем мечик и устанавливаем его в патрон ручной дрели: попробуем выполнить резьбу во втулке

Осторожно! На малых оборотах проводите такие действия. Метчик как девушка: предмет хрупкий

Лишнее усилие, небольшой перекос могут и сломать его. Не дай бог случится такое: придется раскошеливаться на новое изделие. Хотя можно провести реанимацию с помощью длиннющего болта с резьбой, вытачивая новые канавки. Как только они готовы, необходимо вставить гвоздики таким образом, чтобы их кончики выступали не более, чем на сантиметр над торцом.

Прямо шедевр футуризма получился! Его монтируем во втулку, производим манипуляции, пытаясь вытащить обломок, при этом делаем все ровно, без перекосов. Как только получилось нарезать оборотов, то вытаскиваем метчик, затем вставляем подходящий по размеру болт и тянем наружу втулку. Такую операцию можно проводить несколько раз. Стартер любит капризничать из-за перекоса вала, поэтому через какое-то время будет опять плохо держать втулку. Что делать? Точно не вытирать пот с лица, заканчивать ремонт стартера ваз 2109, повторяя монотонные действия. Готовьтесь в поход по магазинам. Пока вы будете наслаждаться запахом железа, ваша вторая половинка купит журнал, где прочитает статью об истории марки ВАЗ 2109 и пожалеет, что приобрели по более низкой цене не отечественный агрегат.

Снятие

Что ж, проверка показала, что нужно ремонтировать стартер. Потому первым делом его демонтируем.

Зафиксируйте машину в неподвижном состоянии, включив ручник и подставив стопоры под колеса.
Минусовую клемму от АКБ откиньте в сторону. Так вы лишите питания свой автомобиль.
Отключите разъем проводов от вывода втягивающего реле стартера.
Открутите крепежную гайку с контактного болта реле, снимите провод.
Если защита картера имеется, снимите ее. Тут просто откручиваются все болты.
2 гайки фиксации стартера откручиваются снизу моторного отсека. А вот третья удобнее снимается изнутри подкапотного пространства.
Сняв крепежи и отключив проводку, можете смело доставать из картера сцепления ваш стартер.

Перед началом работ обязательно зачистите устройство от скопившейся грязи, чтобы она не попала внутрь конструкции и не свела все усилия по ремонту на нет.

Стартер на ВАЗ 2109 не крутит – есть щелчки, но не хватает, где искать причину?

Здравствуйте, уважаемые автолюбители! Все. Но, особенно автолюбители ВАЗовских моделей. ВАЗовские стартера, несмотря на свою надежность, долговечность и выносливость, все же, рано или поздно выходят из строя.

Средний срок службы стартера составляет обычно 5-6 лет, что в два раза меньше срока службы двигателя. И будь-то неисправность стартера ВАЗ 21093, не крутит стартер ВАЗ 2109 или 21099 – проблему все равно придется решать путем диагностики, ремонта, а возможно даже замены этого компонента электрической части.

Так как по конструкции стартера ВАЗ отличаются совсем незначительно, примем к рассмотрению ситуацию, когда не крутит стартер ВАЗ 2109, 21099.

Провернув ключ в замке зажигания, вы можете обнаружить что:

не работает стартер ВАЗ 2109,21099 после однократного щелчка;
не срабатывает стартер ВАЗ 2109, 21099 после целой «трели» из частых последовательных щелчков;
реакция стартера на поворот ключа полностью отсутствует.

Что же делать, если стартер не срабатывает? Конечно же – искать причину этого явления и пытаться ее устранить.

Не работает стартер ВАЗ 2109, 21099 после одного щелчка

Ремонтируем стартер на Самаре 2

Причин, почему не крутит стартер ВАЗ 2109, 21099, после однократного щелчка, может быть несколько.

Возможно, подгорели силовые болты на втягивающем реле. Этот дефект приводит к тому, что из поданных 12В, на стартер доходит всего около 6-7В.

Может быть погнута, сломана или как-то иначе деформирована вилка, которая выталкивает бендикс стартера. В этой ситуации бендикс не полностью подходит к маховику, сердечники в катушку входят лишь частично, не давая замкнуться контактам.

На звездочке бендикса стерлись зубья. Из-за этого втягивающее реле не может передать стартеру напряжение.

Также, причиной явления «одного щелчка» стартера могут оказаться: как порядком изношенные щетки или втулки якоря, так и замыкание в обмотке.

Не срабатывает стартер ВАЗ 2109, 21099 после частых щелчков

Треск стартера в ответ на поворот ключа в замке может говорить о необходимости зарядить аккумулятор, проверить, не окислились и не ослабли ли на нем клеммы. Многократные щелчки повторяются из-за того, что втягивающая обмотка втягивает сердечник, а удерживающая не может задержать и отпускает. Это может продолжаться до тех пор, пока батарея не сядет окончательно.

Не срабатывает стартер ВАЗ 2109,21099 и реакция на поворот ключа отсутствует

Отсутствие какой-либо реакции стартера на поворот ключа в замке иногда свидетельствует о коротком замыкании в обмотках (если при попытке запуска из стартера появляется дым и запах гари).

Если отсутствие реакции стартера не сопровождается «спецэффектами» в виде дыма и характерного запаха, стоит обратить внимание на состояние добавочного реле и контакты клемм аккумулятора. Такая же реакция стартера наблюдается при частичном разрушении кольца в редукторе стартера

Такая же реакция стартера наблюдается при частичном разрушении кольца в редукторе стартера.

Если стартер не отзывается на поворот ключа в замке, нужно учесть, что причина может крыться в самом ключе. Если проверка подтвердит это, для устранения неполадок достаточно будет всего лишь заменить ключ зажигания.

Также может случиться, что сняв и разобрав стартер, вы не обнаружите никаких повреждений. Не спешите заменять его новым либо ехать в автосервис. Возможно, после того, как вы почистите стартер, нанесете новую смазку и установите его на место, он вновь обретет жизнь.

После того, как найдете и устраните неисправность стартера, постарайтесь в будущем не провоцировать его повторную поломку, ведь этому маловесному устройству и без того приходится нелегко – от его исправности зависит вращение массивного маховика и начало движения всей поршневой группы двигателя.

Как снять стартер ВАЗ 2109

Сразу нужно упомянуть о том, что оригинальный стартер ВАЗ 2109 без труда ремонтируется, для него имеются специальные комплекты. Но есть неоригинальные механизмы, которые не подлежат восстановлению – если износились щетки, то проще будет поставить новый стартер, нежели проводить его ремонт. Дело в том, что щетки можно только припаять или приварить. А пайка, например, ухудшает надежность всего устройства. Что касается оригинальных, устанавливаемых на заводе, то их цена выше, зато количество ремонтов может быть неограниченным.

Чтобы снять стартер ВАЗ 2109, вам потребуется совершить несколько простейших манипуляций:

Открыть капот и отключить минусовую клемму от АКБ.
Если на двигателе карбюратор, а не инжектор, то вы в некотором роде везунчик, доступ к стартеру хороший. Если же стоит инжектор, потребуется снимать корпус воздушного фильтра.
А теперь ключом на «13» выкручиваете гайку от втягивающего реле и убираете в сторону оба провода.
Тем же ключом выкручиваете три гайки крепления стартера.

Обратите внимание на то, что можно все процедуры проводить снизу автомобиля, но придется демонтировать полностью защиту (если она, конечно, имеется). Вытягивать весь агрегат нужно через верх или низ, в зависимости от выбранной стратегии

Снятие стартера с автомобиля.

Отключение аккумуляторной батареи.
Снятие патрубка забора теплого воздуха.
Отсоединение и снятие щитка стартера. Используются гаечные ключи на «10» и «13».
С помощью ключа на «13» необходимо открутить болты крепления стартера к блоку маховика. Их всего 3 штуки. Особенно неудобно откручивать нижний болт. Надо пользоваться смотровой ямой, поэтому бывалые водители используют только два верхних болта.
Далее, покачивая корпус стартера и продвигая вперед, необходимо вытащить его из плиты сцепления.
Снимается с колодки провод втягивающего реле.

Ключом на «13» откручивается гайка крепления кабеля положительного полюса аккумулятора.
Когда все провода отсоединены, вынимаем стартер, продвигая его в направлении радиатора автомобиля.

Проверка и установка стартера ваз на машину.

После снятия необходимо протереть стартер ветошью от грязи. Снимается втягивающее реле. Проверяются электрические параметры, целостность изоляционных покровов, отсутствие следов механических повреждений корпуса. При необходимости разбирается корпус стартера. Проверяется отсутствие увеличенных зазоров на передней и задней втулках, состояние обгонной муфты. Также необходимо проверить параметры якоря и обмотки статора. Проводится ревизия состояния щеток. При обнаружении поломок проводится замена поврежденных деталей. Если имеются серьезные повреждения, то лучше обратиться в специализированную мастерскую. После ремонта установка стартера производится в порядке, обратном снятию.

Очень частой причиной неисправность стартера на ВАЗ 2107 является выход из строя втягивающего реле. И основные симптомы этой неисправности — при повороте ключа зажигания раздается щелчок, но стартер так и не начинает крутить.

Заменить эту деталь довольно просто, но первым делом необходимо будет полностью снять все устройство с автомобиля. Подробнее об этому читайте в статье: как заменить стартер на ВАЗ 2107.

После того, как устройство извлечено, нам понадобится всего лишь:

Одна плоская отвертка
Ключ на 10 или головка с трещоткой

Итак, первым делом необходимо открутить гайку крепления клеммы, как это показано на фото ниже:

Затем отогнуть клемму в сторону, чтобы в дальнейшем она не мешалась при снятии:

Далее берем отвертку и откручиваем два болтика. которыми собственно и крепится втягивающее к самому стартеру:

И после этого можно спокойно снимать реле, немного повернув его в нужную сторону, найдя удобное положение, чтобы шток вышел из зацепления:

После этого нам понадобится новое втягивающее реле, цена которого на ВАЗ 2107 составляет около 450 рублей в большинстве магазинов страны. Установка проводится в обратном порядке и сложного в этом процессе также ничего не будет.

Снятие стартера на автомобиле Ваз 2105 выполняют для его ремонта, с целью замены вышедших из строя элементов, а так же при выполнении других работ, при которых его наличие будет мешать ходу их проведения. Подготовьте стандартный набор инструментов. Обесточьте автомобиль, отключив клемму минус от аккумуляторной батареи, на автомобиле с инжекторным двигателем снимите дополнительный грязезащитный щиток. После чего проделайте следующую последовательность действий:

Ключом на десять откручиваем нижний болт крепления щитка стартера.
Далее откручиваем три гайки крепления самого стартера к картеру сцепления и сдвигаем его на шпильках вперед.
Теперь необходимо снять корпус воздушного фильтра в случае с карбюраторным двигателем. Если используется инжекторный, то произведите демонтаж двух растяжек впускного трубопровода.

Снимаем щиток стартера. Для этого торцовым ключом на тринадцать откручиваем вторую гайку его крепления. После чего аккуратно вынимаем со своего места.
Так же ключом на тринадцать открутите и отсоедините от втягивающего реле положительный провод, соединяющий его с аккумуляторной батареей.

Отсоединяем от втягивающего реле оставшиеся провода.
После чего аккуратно вынимаем стартер с моторного отсека.

На этом ремонтные работы по снятию стартера на автомобиле Ваз 2105 завершены. Выполните необходимый ремонт, после чего установку проведите в обратной последовательности.

Источники

http://vazkorch.ru/dvigatel/zamena-startera-na-vaz-2105-2106-2107.html
http://zarulemvaz.ru/zamena-vtyagivayushhego-rele-startera-na-vaz-2107/
http://remont-vaz2106.ru/vaz-2105-snyatie-i-ustanovka-startera

Несколько слов о стартере девятки

Перед тем, как мы научимся использовать ремкомплект интересующего нас стартера, давайте разберемся, что собой представляет данный механизм. Он является элементарным электродвигателем с четырьмя полюсами и щетками, который крепится к зубчатому венцу маховика. На «девятках» разных лет выпуска монтировались следующие модели стартеров: 29.3708; 5712.3708; 423.3708.

Любой из них работает по смешанному принципу возбуждения, располагает тяговым реле с двумя обмотками. Различия между этими стартерами заключаются в конструкции коллекторного устройства и привода. Так, у механизма модели 423 коллектор имеет цилиндрический тип, у 29 – торцевой, а у стартера 5712 в приводе устанавливается планетарный редуктор. Ремкомплект же у них абсолютно идентичный, как, впрочем, и их неисправности.

Стартер ВАЗ 2109: как провести ремонт своими руками

Сегодня мы постараемся рассмотреть стартер ВАЗ 2109 со всех сторон, но особое внимание уделим ремонту и обслуживанию. Вполне возможно, что аккумулятор в автомобиле заряжен полностью, контакты идеальные, без окислений и повреждений, а при повороте ключа слышны щелкающие звуки

И ротор проворачивается с трудом, будто что-то ему мешает. Если появились такие симптомы, то можно судить о неисправности стартера. Его нужно разбирать и проводить капитальный ремонт.

Как снять стартер ВАЗ 2109

Чтобы снять стартер ВАЗ 2109, вам потребуется совершить несколько простейших манипуляций:

Открыть капот и отключить минусовую клемму от АКБ.
Если на двигателе карбюратор, а не инжектор, то вы в некотором роде везунчик, доступ к стартеру хороший. Если же стоит инжектор, потребуется снимать корпус воздушного фильтра.
А теперь ключом на «13» выкручиваете гайку от втягивающего реле и убираете в сторону оба провода.
Тем же ключом выкручиваете три гайки крепления стартера.

Проведение капитального ремонта

Самый уязвимый узел во всем устройстве – это графитовые щетки. Дело в том, что они при работе механизма трутся о ламели, нагреваются за счет силы тока, протекающего по ним. Но существует еще множество нюансов, которые следует учитывать во время ремонта. Вот список работ:

Замена щеток – обязательна при проведении ремонта.
Чистка ламелей на роторе – обязательна. Если они разрушены, то придется устанавливать новый ротор.
Замена бронзовой втулки на задней крышке стартера.
Замена бендикса – не обязательно, но желательно проводить.
Установка новой втулки в блоке ДВС (вторая точка опоры ротора).

Обратите внимание на то, что втулки также являются одним из проводников, по которым передается питание на обмотку возбуждения ротора

Для разборки стартера ВАЗ 2109 потребуется выполнить несколько манипуляций:

Выкрутить болты крышки и снять ее.
Демонтировать втягивающее реле.
Ключом на «10» выкрутить гайки с обеих шпилек на задней крышке.
Отверткой выкрутить болты креплений обмоток статора.
Убрать с ротора стопорную скобу и полностью разобрать механизм.

Вот и все, несколько простых манипуляций и вы справились с поставленной задачей. Сборка производится в обратной последовательности

Причем нужно акцентировать свое внимание на том, что одна шпилька заизолирована. После проведения ремонта замените обязательно втулку, которая находится в блоке ДВС

Диагностика стартера

Проверить работоспособность стартера можно без демонтажа устройства при помощи мультиметра. Как показывает практика, удобнее всего использовать цифровой прибор.

Аккумуляторные клеммы соединяются с полюсами измерительного прибора. За показаниями попросите проследить помощника, а сами садитесь в автомобиль. Для безопасности установите КПП в нейтральное положение и затяните ручник.
Как только тестер был подключен, вольтметр должен показать напряжение. Если с АКБ все в порядке – значения будут находиться в диапазоне от 11 до 13 В.
Поверните ключ зажигания, включите стартер. В этот момент замерьте напряжение. Если система теряет 1-2 В, то стартер не оказывает сопротивления. Если показания уменьшаются в два раза, тогда можно сделать вывод, что «стартер берет на себя». В такой ситуации, возможно, износились щетки или втулки.
После демонтажа устройства можно проверить состояние тягового реле. Подайте к выводам на корпусе напряжение 12 вольт от АКБ. Если обгонная муфта передвигается к передней крышке, тогда с этим узлом все в порядке. В ином случае понадобится покупать новый элемент и менять.

Замена стартера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Стартер — он нужен только лишь для того чтобы завести машину, потом при работе двигателя он уже отключается (Его бендикс с шестерней заходит назад и тем самым выходит из зацепления с маховиком), сейчас мы вам всё объясним если вы не поняли, вы уже знаете что такое маховик? Это деталь которая устанавливается на конце коленчатого вала (Прямо на кончике она закреплена), маховик крутиться по своей оси если завести двигатель у автомобиля (Коленвал тоже крутиться вместе с ним, да и благодаря нему то и крутиться маховик вить если коленвал будет стоять на месте, то и маховик уже никак не сдвинешь), а стартер вставлен своей передней частью (Маской) во внутрь этого самого маховика и когда вы начинаете заводить двигатель у автомобиля, бендикс с шестерней входит в зацепление в стоящий на месте маховик (Там шестерня стартера соприкасается с зубьями маховика), после вхождения на стартер идёт ток и шестерня у стартера начинает вращаться (Скорость вращения шестерни 250 оборотов коленчатого вала в минуту, соответственно 4 оборота в секунду), тем самым (Шестерня стартера вить в зацеплении с маховиком) и маховик начинает тоже вращаться, ну а вместе с маховиком и коленчатый вал вращается благодаря которому и заводиться двигатель у автомобиля, а когда вы убираете руку с ключа зажигания он при помощи пружинки отводится назад и тем самым бендикс у стартера тоже возвращается на своё место (Выходит из зацепления шестерня при этом с маховиком), таким образом автомобиль и заводится.

Примечание! Передне-приводные автомобили гораздо удобней в ремонте чем классика, поэтому для замены стартера на Самарах много инструментов и времени не нужно (В классике же чтобы снять стартер, нужно двигатель немного разобрать потому что до него никак не подлезешь, так как он стоит в очень не удобном месте), запаситесь самое главное: Гаечными ключами и ямой смотровой для того чтобы подлезть под днище у автомобиля!

Где находиться стартер? На автомобилях семейства Самара или Самара 2 (Без разницы), стартер располагается в одном и том же месте, если смотреть с верхней части автомобиля то первое что вам нужно будет найти, так это аккумуляторную батарею (Она красной стрелкой на маленьком фото показана), потом заглянув по глубже в моторный отсек вы сможете уже сам стартер увидеть (Он белый стрелкой указан), проще всего его менять и смотреть на него с нижней части автомобиля, то есть загоняете автомобиль на смотровую яму и уже от туда смотрите стартер (Большое фото было сделано из нижней части автомобиля) он будет во внутрь двигателя вставлен.

Когда нужно менять стартер? Когда он автомобиль перестал заводить, вот например вы поворачиваете ключ зажигания а он щёлкает (В это сразу поймёте когда столкнётесь с этой проблемой), или так же ключ зажигания поворачиваете бендикс не входит в зацепление и стартер работает в холостую (В этом случае будет звук как бы стартер крутиться, но двигатель при этом не будет заводиться), ну и ещё один случай, это когда стартер крутиться но очень и очень плохо (Медленно), здесь либо у вас аккумулятор сел зарядите его в таком случае, либо втулки у стартера пришли в негодность и вал сместился в этом случае втулки замените на новые или сам стартер, если у вас нет денег на то чтобы купить новый агрегат, а есть немного времени, то можете снять стартер, разобрать его и поменять в нём все неисправные детали, более подробно о том как производить разборку и сборку стартера, читайте в статье: «Ремонта стартера на автомобиля », там и про замену этих втулок кстати сказано.

Конструкция и принцип работы

Чтобы разобраться в особенностях ремонта, необходимо для начала изучить конструкцию стартера и разобраться, как оно работает на благо вашего автомобиля.

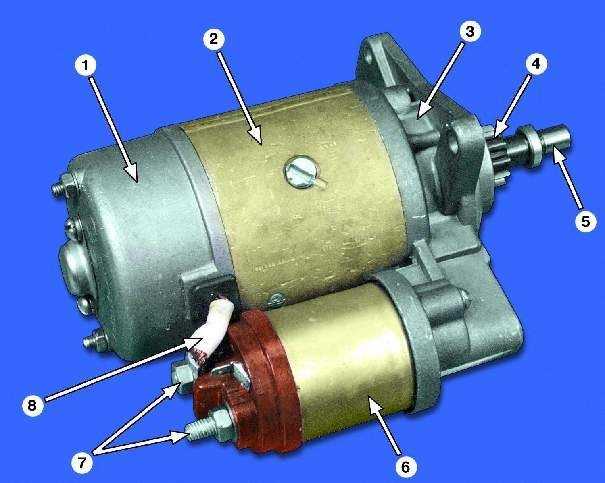

Начнем с конструкции. Она включает четыре основных узла.

Узел	Особенности
Электромотор	По нему через четыре щетки передается постоянный ток
Муфта свободного хода с шестеренкой	Муфта или бендикс приводит в работу маховик двигателя вашего автомобиля
Тяговое реле	Служит для выдвижения бендикса с шестеренкой при включении электроприбора
Втулки	Обеспечивают легкое вращение муфты, ротора, шестерни. Одна втулка находится внутри стартера, а вторая — в картере сцепления.

Ознакомившись со схемой стартера, можно обсудить принцип его работы.

Принцип работы заключается в преобразовании электросигнала во вращательное движение шестерни привода. Через щетки на полюса электромотора передается ток. Одновременно с этим выдвигается муфта и шестерня соединяется с венцом маховика. Для запуска мотора нужно быстрое, но легкое вращение стартера. Когда двигатель завелся, муфта возвращается в начальное положение.

Решение проблемы

Для начала нужно поставить свою «девятку» на нейтральную передачу, а также включить стояночный тормоз.
После этого открывается капот, вам необходимо найти кабель красного цвета на втягивающем элементе.
Используя толстую отвертку, нужно замкнуть клеммы на этом компоненте. При замыкании в разные стороны могут полететь искры — переживать не стоит, это нормальная ситуация.
Затем нужно попытаться завести двигатель. Если вы заметили, что стартер вкручивая стал нормально работать, то проблема не в нем. Если же устройство не крутит, то вероятнее всего, его надо будет поменять.
В том случае, если механизм исправный, от втягивающего реле необходимо демонтировать красный проводок, а на эту клемму необходимо подать напряжения от батареи. При наличии хлопка реле будет полностью исправным. Если же хлопка не было, то вероятнее всего, причина кроется именно в реле.
Провертите контакты на стартере, бывает, что из-за окисления перестает крутить.

Что отрицательно влияет на работоспособность стартера

Как правило, проблемы со стартером возникают в зимнее время. При отрицательных температурах ему приходится испытывать крайне высокие нагрузки. Если устройство старое, оно просто отказывается функционировать, что неудивительно, ведь оно воспринимает большую токовую нагрузку, которая равна 450 амперам. Данная величина тока обуславливает отдельные распространенные поломки стартера, куда относится подгорание контактов на реле описываемого устройства. В данном случае идет речь об оплавлении проводов, которые подсоединяются к мотору статора и «плюсу» аккумуляторной батареи.

Снятие

Что ж, проверка показала, что нужно ремонтировать стартер. Потому первым делом его демонтируем.

Зафиксируйте машину в неподвижном состоянии, включив ручник и подставив стопоры под колеса.
Минусовую клемму от АКБ откиньте в сторону. Так вы лишите питания свой автомобиль.
Отключите разъем проводов от вывода втягивающего реле стартера.
Открутите крепежную гайку с контактного болта реле, снимите провод.
Если защита картера имеется, снимите ее. Тут просто откручиваются все болты.
2 гайки фиксации стартера откручиваются снизу моторного отсека. А вот третья удобнее снимается изнутри подкапотного пространства.
Сняв крепежи и отключив проводку, можете смело доставать из картера сцепления ваш стартер.

Снятие и подключение нового стартера

Абсолютно в любом из вышеописанных случаев вы столкнетесь с необходимостью рассмотреть устройство поближе. Следует заметить, что с выпуском ВАЗ 2109 вопрос, как снять стартер, стал более легко решаемым, ведь в этой модели схема расположения комплектующих под капотом существенно проще. Итак, вам понадобятся торцовые и накидные ключи и смотровая яма. Теперь независимо от того, нужна ли замена только втулок или стартера ВАЗ 2109 целиком, его нужно снять. Первым делом отсоединяются все провода тягового реле, после чего демонтируется колодка. Не забудьте снять высоковольтный провод от АКБ.

Следующий шаг – демонтаж защиты картера двигателя, для этого достаточно открутить крепежные болты. Потом освобождается подступ к интересующему нас механизму. Чтобы произвести его снятие, нужно открутить три гайки – две на блоке и одна в моторном отсеке. Схема подключения нового стартера ВАЗ 2109 такая же, только имеет обратный порядок, поэтому не вызовет затруднений.
