Замена крестовина кардана ваз 2107 своими руками

Что необходимо для замены крестовины ВАЗ 2107

Прежде всего следует необходима новая крестовина на ВАЗ 2107. Работа по ее замене достаточно трудоемкая, поэтому не стоит экономить на этой детали. Оригинальные запчасти, выполненные из высокопрочной стали, прошедшей термообработку, обеспечивают пробег до полумиллиона километров без замены крестовины. Одновременно с крестовиной меняются и стопорные кольца, поэтому эти детали часто идут в комплекте.

Для замены детали понадобятся:

  • набор рожковых ключей;
  • молоток;
  • пассатижи;
  • съемник для замены подшипника;
  • щетка по металлу для очистки грязи и ржавчины.

Замену крестовины начинают с демонтажа карданного вала.

Основные причины вибрации и ее устранение

Можно выделить несколько причин возникновения вибрации от карданного вала:

  • неисправность подвесного

    подшипника;

  • неисправность крестовины;
  • разбитие шлицевого соединения;
  • повреждение самого кардана.

Что делать, если обнаружена вибрация, крестовина заднего кардана или переднего не в порядке? Чтобы избавиться от вибрации, необходимо заменить неисправную деталь на новую. Если проблема заключается в крестовине, то для начала с автомобиля снимается карданный вал. При помощи специальных съемников извлекается крестовина. После замены на новую сборка проводится в обратном порядке

Важно соблюдать заводское положение скользящих вилок. Иначе проблема решена не будет, ведь вибрация только усилится из-за дисбаланса карданного вала

Если вибрация кардана после замены крестовин возникла снова, то придется опять производить разбор, чтобы собрать кардан в правильном положении. Чтобы избежать неправильной сборки, необходимо поставить метки на обеих половинах.

Так как вибрация может возникать не только из-за крестовин, то при диагностике важно осмотреть и другие детали. Проблема может заключаться в том, что разбилось. шлицевое соединение

Чтобы определить дальнейшее направление ремонта, нужно понять степень люфта. При очень сильном люфте производится полная замена карданного вала, так как ремонтировать его уже бесполезно. Если же люфт незначителен, то необходимо снять вал и разъединить шлицевое соединение, не забывая сделать насечки, чтобы в дальнейшем провести правильную сборку. Шлицы необходимо очистить от грязи, ржавчины, остатков смазки. После этого заменяется резинка, кардан собирается и устанавливается на место. Завершающий момент – закачивание смазки через специальный штуцер. Делать это нужно до того, как из-под грязеоотталкивающего пыльника не появится смазка

шлицевое соединение. Чтобы определить дальнейшее направление ремонта, нужно понять степень люфта. При очень сильном люфте производится полная замена карданного вала, так как ремонтировать его уже бесполезно. Если же люфт незначителен, то необходимо снять вал и разъединить шлицевое соединение, не забывая сделать насечки, чтобы в дальнейшем провести правильную сборку. Шлицы необходимо очистить от грязи, ржавчины, остатков смазки. После этого заменяется резинка, кардан собирается и устанавливается на место. Завершающий момент – закачивание смазки через специальный штуцер. Делать это нужно до того, как из-под грязеоотталкивающего пыльника не появится смазка.

Часто причина вибрации заключается в подвесном подшипнике. Его неисправность также может сопровождаться гулом. Он сообщает о том, что деталь явно пришла в негодность. В большинстве случаев необходимо заменить подвесной подшипник в сборе. Для этого проводится демонтаж карданного вала, после чего разбирается крестовина и откручивается скользящая вилка. Часто замена подвесного подшипника сопровождается и заменой крестовины, потому что ее проблематично бывает собрать в исходное положение. После установки новых деталей производится сборка в обратном порядке, причем должно строго соблюдаться заводское положение фланцев, скользящих вилок. В противном случае опять возникнет проблема с вибрацией, описанная выше.

Вибрация может возникать и

из-за того, что подвесной подшипник после замены не был отцентрован. Отцентровка подшипника проводится на автомобиле, который находится на подъемнике. Для этого необходимо ослабить крепежи до той степени, чтобы деталь свободно ходила в разные стороны. Человек за рулем плавно доводит стрелку спидометра до 100 км/ч на четвертой передаче, выжимает педаль сцепления и отпускает педаль газа. После этого нужно дождаться полной самостоятельной остановки колес и заглушить автомобиль. Далее крепежи подвесного подшипника затягиваются. При использовании такого метода вибрация обычно исчезает.

Не исключено возникновение вибрации и из-за механического повреждения карданного вала в процессе наезда на большое препятствие: пень, бордюр, колодец. В такой ситуации придется менять либо поврежденную часть, либо весь карданный вал в сборе. Определяются дальнейшие действия только при полном осмотре деталей.

Особенности механизма

Карданный вал осуществляет передачу крутящего момента, который создается двигателем автомобиля, на заднюю ось, в результате чего осуществляется вращение колес. Располагается он под днищем автомобиля ВАЗ-2107, собственно, поэтому можно обнаружить в салоне приподнятый пол.

Кардан на ВАЗ 2107 состоит из двух основных частей, которые соединяются между собой при помощи крестовины. Такая конструкция устройства необходима потому, что задняя подвеска постоянно «играет» при движении за счет амортизации. Устройство представляет собой пустотелую трубку, которая является «плечом», соединяющим двигатель с колесами. Несмотря на простоту изделия, вал, как и прочие детали авто, выходит из строя и требует проведения ремонта или замены.

Основные неисправности кардана

Основная неисправность карданного вала заключается в том, что из строя выходят такие элементы, как крестовина и подвесной подшипник. Именно эти детали являются наиболее нагруженными. Из строя крестовина и подшипник выходят по простой причине – отсутствие смазки. С течением времени требуется периодически проводить диагностику этих элементов с обязательной добавкой смазочных материалов. В редких случаях, неисправность кардана бывает связана с браком крестовины, в результате чего требуется ее замена.

Неисправности рассматриваемого механизма бывают следующие:

  • выход из строя крестовин;
  • разрушение подвесного подшипника;
  • нарушение конфигурации(дисбаланс) вала;
  • поломка фланцев, шлицев и муфт, что случается при сильных нагрузках;
  • избыток влаги и грязи внутри крестовин.

При малейших признаках неисправности требуется провести диагностику механизма и устранить все вытекающие поломки. Определить неисправность можно по следующим признакам:

  • появление стука при включении сцепления, что может говорить об изношенности шлицев или повреждении эластичной муфты;
  • возникновение скрежета при движении автомобиля говорит об отсутствии смазки;
  • появление вибрации при движении автомобиля, что свидетельствует о нарушении центровки изделия;
  • стук при резком разгоне или торможении, что свидетельствует об износе крестовин.

Как осуществляется замена карданного вала ВАЗ 2107, разберем в следующем пункте.

Процесс снятия и замены кардана

Снятие механизма выполняется с целью проведения ремонтных работ или его замены на новое изделие

Зачастую сам карданный вал является неприхотливым устройством, но при этом важно периодически проверять состояние подшипника, шлицов и крестовин. Это те слабые места, на которые необходимо периодически обращать взор, и следить за их состоянием

Работы по демонтажу кардана осуществляются в следующем порядке:

Для начала необходимо зафиксировать автомобиль подложив под передние колеса упоры, а рычаг КПП расположить в положение “нейтраль”. Далее домкратим заднюю часть автомобиля, подвесив при этом одно из ведущих колес. Приступаем к разъединению устройства от крепления к дифференциалу. Для этого необходимо вывинтить 4 гайки крепления, после чего извлечь болты. После вывинчивания крепления можно разъединить изделие от фланца дифференциала.
Остается вывинтить две гайки крепления поперечины, на которой закреплен подвесной подшипник. После вывинчивания можно демонтировать кардан с автомобиля ВАЗ 2107. Деревянным молотком необходимо выбить(если требуется) вал из зацепления шлицами с эластичной муфтой. После того, как будет произведен ремонт или замена вала, можно установить его на место. Процесс установки обратно пропорционален снятию

При установке изделия важно следить за тем, чтобы правильно поставить вал

Источник

Проверка состояния карданной передачи без разборки

Очищаем от грязи валы, муфту и опору.

Проверяем карданные шарниры на легкость и плавность проворачивания вилок и на отсутствие радиальных и осевых перемещений.

При обнаружении повреждений хотя бы одного из валов желательно заменить карданную передачу в сборе, так как ее балансировка проводится в собранном состоянии на специальном стенде.

Резиновые детали эластичной муфты и упругой опоры не должны иметь трещин, разрывов и отслоений от металла.

При эксплуатации автомобиля следует в установленный срок (10 тыс. км пробега) смазывать шлицевое соединение карданного вала около эластичной муфты.

Вместо пробки на фланце эластичной муфты заворачиваем пресс-масленку и смазываем шлицевое соединение смазкой Фиол-1, Фиол-2У или ШРУС-4.

РЕМОНТ КАРДАНА ВАЗ 2107

Демонтировать кардан ВАЗ 2107 для ремонта или замены можно без эстакады или подъёмника. Для этого потребуется:

  • рожковый и торцевой ключи на 13;
  • плоская отвёртка;
  • головка на 13 с воротком или трещоткой;
  • молоток;
  • пассатижи.

Для ремонта кардана потребуется стандартный набор инструментов

ДЕМОНТАЖ КАРДАНА

Для ремонта или замены эластичной муфты кардан потребуется снять с автомобиля. Его демонтаж осуществляется в следующем порядке:

  1. Стояночным тормозом фиксируются задние колёса.
  2. Откручиваются четыре болта крепления кардана к заднему редуктору.

  3. Отворачиваются две гайки крепления подвесного подшипника к кузову.

  4. Несильным ударом молотка вал выбивается из шлицев. Если муфта работоспособна, снимать её не нужно.

  5. На кардан и фланец заднего моста наносятся метки (насечки молотком, отвёрткой или зубилом), чтобы при последующей сборке их положение не изменилось. В противном случае возможно появление шумов и вибраций.

ЗАМЕНА КРЕСТОВИНЫ КАРДАНА

Если в шарнирах появился люфт, крестовину обычно меняют на новую. Дело в том, что изношенные игольчатые подшипники ремонту не подлежат. Демонтаж крестовины после снятия кардана осуществляется следующим образом:

  1. Специальным съёмником или подручными инструментами вынимают стопорные кольца, удерживающие стаканы шарниров в пазах.

  2. Нанося резкие удары по крестовине молотком, снимаются стаканы. Вышедшие в результате ударов из своих посадочных мест стаканы вынимаются плоскогубцами.

  3. Посадочные места под шарнир очищаются от загрязнений и ржавчины мелкой наждачной бумагой.
  4. Новая крестовина устанавливается в обратной последовательности.

ВИДЕО: ЗАМЕНА КРЕСТОВИНЫ ВАЗ 2107

ЗАМЕНА ПОДВЕСНОГО ПОДШИПНИКА

Если подшипник или резиновая подвеска выработали свой ресурс, замена производится в следующем порядке:

  1. С автомобиля снимают кардан и разъединяют вилки в его центральной части.

  2. Ключом на 27 ослабляют центральную гайку крепления подшипника на валу.

  3. Съёмником выпрессовывают вилку, отворачивают гайку и снимают саму вилку.

  4. Откручивают два болта крепления подшипника к поперечине. Поперечину снимают.

  5. Промежуточную опору с подвесным подшипником устанавливают на проставки (например, на уголок). Подшипник сбивается с помощью головки.

  6. При замене подшипника без резиновой части подходящим инструментом снимают стопорное кольцо и, наставив подходящую головку, выбивают сам подшипник.

  7. Сборку производят в обратной последовательности, предварительно смазав подшипник.

ВИДЕО: ЗАМЕНА ПОДВЕСНОГО ПОДШИПНИКА ВАЗ 2107

СБОРКА КАРДАНА

Сборка и установка карданного вала на ВАЗ 2107 производится в обратной последовательности

При этом следует обращать внимание на следующие немаловажные моменты:

  1. При ремонте подвесного подшипника перед установкой вилки шлицевое соединение и саму вилку необходимо смазать. Лучше всего для этого подойдёт «Литол».
  2. Гайку крепления вилки следует закручивать динамометрическим ключом с моментом 79,4–98 Нм. После этого гайку нужно зафиксировать металлической наставкой.

  3. После установки обоймы сальника и самого сальника, а также фланца на шлицевое соединение, обойму следует зафиксировать путём загибания усиков отвёрткой.

  4. Шлицевое соединение переднего вала нужно смазать с помощью специального шприца. Для этого рекомендуют использовать «Фиол-1» и «Шрус-4». Этим же шприцем смазываются и сами крестовины.

  5. После установки шарниров плоским щупом необходимо проверить зазор между чашкой каждого из подшипников и проточкой под стопорное кольцо. Зазор должен составлять от 1,51 до 1,66 мм.

  6. После установки стопорных колец следует несколько раз ударить молотком по вилкам крестовин с разных сторон.
  7. Передний фланец и заднюю часть кардана необходимо прикрепить к эластичной муфте и заднему редуктору, соответственно.

При сборке рекомендуется смазать все болтовые соединения. Это заметно облегчит ремонтные работы в будущем.

Замена крестовины карданного вала

Замену крестовин карданного вала удобнее всего производить на снятом валу. Для снятия вала понадобится смотровая яма или подъемник.

Перед снятием вала необходимо пометить расположение всех его деталей относительно друг друга, также отметить положение задней вилки шарнира относительно фланца редуктора заднего моста.

После того, как все детали помечены, открутить 4 гайки крепления вала к фланцу моста, открутить 2 гайки крепления промежуточной опоры подвесного подшипника и вытащить вал из шлицов коробки передач.

Для замены крестовины с помощью специального съемника или подручных средств (двух плоских отверток и шила) изъять из проушин карданного вала и вилки шарнира стопорные кольца.

Далее при помощи молотка и какого-нибудь круглого тупого предмета, желательно такого же диаметра, как и проушина, насквозь выбить из нее противоположную удару пробку.

Так как старая крестовина вышла из строя и уже не представляет никакой ценности, ударами через проставку прямо по ней выбить противоположную пробку. После того, как обе пробки одной вилки выбиты, крестовина свободно извлекается из проушин.

Аналогично изъять остальные пробки и полностью снять крестовину.

После того, как крестовина снята, хорошо очистить от грязи и пыли посадочные места пробок и всю область вокруг крестовины, чтобы при установке в подшипники не попал песок. Напильником удалить все зазубрины в проушинах, пробка должна входить туго, но свободно.

После того, как вилка и карданный вал очищены от грязи, можно приступать к сборке. Для этого новую крестовину завести в проушины вала и слегка вбить одну пробку.

Пробка с подшипником должны быть хорошо смазаны. После того, как пробка слегка вбита, вставить крестовину в подшипник (рабочая поверхность крестовины при этом должна быть чистой) и, придерживая ее рукой, забить пробку вровень с проточкой стопорного кольца и установить его на место.

После этого перевернуть вал и через бронзовую или алюминиевую проставку слегка простучать по крестовине так, чтобы забитая пробка уперлась в стопорное кольцо. Это нужно для того, чтобы зазор между краями крестовины и пробками был максимальным для ее свободного вращения, она не должна подклинивать.

После этого повторно проверяем чистоту рабочей поверхности крестовины и забиваем вторую пробку. Вторая пробка забивается аналогично первой – ровно до проточки стопорного кольца. При установленных пробках крестовина должна свободно вращаться, подклинивание недопустимо.

Установить второе стопорное кольцо и проделать аналогичные операции с вилкой карданного шарнира. Вилку установить по меткам, чтобы исключить дисбаланс и биение карданного вала.

Установить карданный вал на автомобиль в порядке, обратном снятию.

Основные дефекты карданов и крестовин

В течение нескольких десятилетий конструкция карданного вала почти не изменяется, меняются лишь отдельные детали, и повышается уровень качества используемых материалов. Карданные передачи используются в трансмиссиях для силовой связи механизмов, чьи валы — несоосные или располагаются под углом. К тому же, их общее положение может изменяться в процессе работы. На первый взгляд, карданная передача – проста.

Основные узлы карданной передачи:

— фланцы, — Три жестких шарнира (крестовины и игольчатые подшипники), — Труба, — Шлицевое соединение, — Промежуточная опора, — Пыльники, — Детали крепления.

Вес карданной передачи может достигать более 300 кг в зависимости от своего назначения.

Дефекты карданов

В процессе эксплуатации передачи портятся ее основные детали — карданные шарниры и шлицевые соединения, могут появиться механические дефекты карданов. Все это обычно приводит к расширению зазоров и дисбалансу. Особенность жесткого карданного шарнира (шарнира Гука) — неравномерная передача крутящего момента, поэтому возникают дополнительные пульсирующие нагрузки на валах. К тому же эта неравномерность усиливается, когда увеличиваются углы между валами. Отклонения жесткой крестовины колеблются в пределах 12–35 градусов. Данное ограничение не следует игнорировать, если вы хотите оснастить свой транспорт более жесткими рессорами.

Признак появления дисбаланса – увеличенная вибрация, которая возникает на определенной скорости передвижения. Такой дефект карданного вала, как повышенная вибрация, приводит не только к быстрому саморазрушению, но и к понижению ресурса подшипников и уплотнений сопрягаемых узлов, ослабляется и отворачивается крепеж.

Дефекты крестовин

Превышение запаса прочности чаще всего отражается на крестовинах, ведь они чувствительны к дефектам, вызванными контактными напряжениями. Как правило, недостаточная твердость поверхности шипов крестовины приводит к бринеллированию — появлению вмятин от игл подшипника, что в будущем обычно выражается в нарушении параллельности опорных поверхностей карданного шарнира. Утерянная параллельность в элементах шип — игла — стакан быстро выводит шарнир из строя. Эти дефекты в итоге могут полностью разрушить крестовину и тогда аварийной ситуации не избежать.

Если все неисправности вовремя не заметить, а вышедшие из строя детали и узлы не заменить — карданная передача может разрушиться.

Замена крестовин

Компенсация неравномерной передачи угловой скорости, сочетание высокой частоты вращения и большой массы самого длинного компонента трансмиссии определяют особые требования при сборке. Для хорошего ремонта нужны специальные приспособления и строгое соблюдение технологий. Например, нарушение центровки крестовины при ее замене относительно оси вала — самая распространенная причина дисбаланса. Смещение на 0,2–0,3 мм при весе кардана в 30 кг приводит к дисбалансу в примерно 40 граммов. Этого хватит, чтобы вышли из строя хвостовики КП и главной передачи. Подшипники карданного шарнира крепятся в вилках специальными стопорными кольцами. Когда происходит селективная сборка, такие кольца сортируют по толщине, что помогает ограничивать смещение деталей, если сравнивать с закреплением подшипников крышками. Но в «домашних» условиях при замене вряд ли будут что-либо подбирать — поставят то, что под рукой.

Еще один метод крепления крестовин — зачеканка. Этот метод встречается на малотоннажных автомобилях Ford Transit, Mercedes-Benz Sprinter, Volkswagen Transporter, и спецоборудование при сборке гарантирует центровку крестовины по отношению к оси карданного вала. При этом методе не нужно дополнительно обрабатывать боковые поверхности «ушей» фланца и вилки. Однако для ремонтников это проблема, т.к. завод-изготовитель не предусматривает замену таких крестовин.

Стоит отметить, что одной из самых простых технологий замены крестовин является технология, используемая для некоторых грузовых автомобилей (тягачей) производства США. Суть технологии в том, что пара подшипников прессуется в вилку карданного вала, а другая пара с крышками особой формы закрепляется болтами на ответном фланце агрегата. В итоге общее количество деталей карданной передачи уменьшается. Данный метод применяется в продукции компаний Dana Spicer и ArvinMeritor.

Как определить неисправность подвесного подшипника

Неисправность подшипника карданного вала определяется по характерному шуршащему звуку. Исправный подшипник при вращении практически не издает шум, вращается без усилия, плавно и без подклинивания.

Что будет, если продолжать ездить с неисправным карданным валом?

Неисправности, как правило, проявляются вибрациями и стуками в салоне. Обычно неисправность выявляется ослаблениями креплений деталей, повреждения трубы вызывают дисбаланс карданного вала. Стуки и биения в карданной передаче начинаются из-за увеличения зазорных щелей между крестовиной и подшипниками шлицевых.

Езда с неисправным карданным валом не желателен, так как обрыв вала на машине с открытым карданным валом может привести к аварийной ситуации.

Исправности карданной передачи проверяют во время движения автомобиля.

Типичные поломки карданного вала:

1. Сильный износ подшипников, крестовин карданов.

2. Износ шлицевых соединений.

3. Запущенное состояние карданных валов (вмятины либо трещины на трубах).

4. Ослабление креплений деталей фланцев и вилок карданов.

5. Отсутствие и течь смазки вследствие износа сальников.

Почувствовав поломку в карданной передаче в дороге, водитель должен аккуратно остановиться, проверить и, если будет нужно подтянуть болты крепления фланцев и вилок, опоры, крышек подшипников.

Разборка карданной передачи на дороге нежелательна, есть процентная вероятность нарушения динамической балансировки вала. Валы балансируются на заводе при участии специальных балансированных пластин, на специализированном оборудовании. Нарушить балансировку очень легко, и оно быстро приведет к биению и вибрации карданного вала, тем самым сильный износ частей кардана обеспечен.

Не пытайтесь починить неполадки карданной передачи в пути, самовольный ремонт и неправильный подход к делу может сгубить кардан, Даже гаражный ремонт не желателен, если человек проводящий ремонт не осведомлен обо всех тонкостях процесса.

Неисправности карданного вала обычно возникают редко, если водитель водит аккуратно и правильно ухаживает машиной.

Кардан, как и все механизмы, требует периодической подтяжки креплений, затягивания болтов и смазки, даже малое ослабление креплений деталей, небольшой люфт в шарнирах может вызвать ряд проблем как; биение, вибрации, гул карданного вала. Износ подшипников шлицевого соединения происходит из-за поврежденных пробковых сальников.

Снятие карданного вала

Как бы то ни было, но на яме или подъемнике работа выполняется намного быстрее, чем на ровной поверхности, поэтому выбор места для проведения ремонта очевиден. Зафиксируйте заднее колесо, чтобы машина не скатилась, поставьте ее на ручник. Теперь можно приступать к демонтажу, так как поменять крестовины можно только при условии частичной или полной разборки механизма. Снимать детали необходимо в такой последовательности.

  • Открутить четыре болта в месте соединения кардана с редуктором.
  • Выкрутить две гайки, которыми подвесной подшипник крепится к днищу.

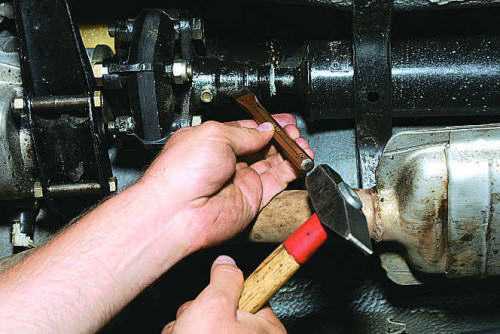

  • Аккуратно, постукивая по задней части карданного вала деревянным молотком, выбить со шлицев вал. Он выйдет с эластичной муфты, которая останется на коробке. Ее снимать не нужно, если она не подлежит замене.

При сборке необходимо учесть одну особенность. Если вы будете устанавливать этот же карданный вал, перед демонтажем пометьте его расположение. На ВАЗ 2107 замена кардана случается достаточно редко, поэтому сделайте метки на соединении:

  • с задним редуктором,
  • с эластичной муфтой,
  • двух половин карданного вала.

Если вал поставить не так, как он стоял изначально, вы получите массу неприятных ощущений: гудение, вибрации в салоне. Поэтому лучше сделать эти три метки и не переживать во время дальнейшей сборки узла.

Признаки неисправности крестовин ВАЗ 2107

Неисправности крестовин обычно связаны с износом уплотнительных манжет и попаданием внутрь подшипников грязи, которая, обладая абразивными свойствами, начинает разрушать металл. Проявляется это следующим образом.

  • на скорости около 90 км/ч ощущаются характерные удары снизу;
  • при включении задней скорости появляется вибрация;
  • при раскачивании карданного вала из стороны в сторону обнаруживается люфт.

Горазда проще идентифицировать неисправность крестовин на снятом кардане. Если подшипники разрушены, то шарнир будет плохо вращаться в одной из плоскостей, появятся звуки, напоминающие хруст или шуршание.

Щелчки при трогании

Первым признаком неисправного карданного шарнира являются звонкие щелчки при включении первой скорости в начале движения. При появлении таких звуков, напоминающих кастрюльный звон, рекомендуется повращать руками части кардана в разные стороны, удерживая при этом шарниры. Если обнаружится большой люфт, крестовины нужно заменить. Примечательно, что иногда щелчки могут появляться лишь при резком старте с места, а при плавном начале движения их может и не быть.

Вибрация

Часто при неисправных крестовинах во время движения задним ходом появляется вибрация. Иногда она не исчезает и после замены крестовин, но начинает проявляться на средней скорости. Более того, вибрация может стать ещё сильнее, чем до замены КК. Такие ситуации являются следствием несоблюдения соосности элементов кардана при его сборке.

Иногда вибрация сохраняется даже после грамотно выполненной работы. Причиной этого обычно является использование при замене КК некачественных изделий. Специалисты советуют перед установкой новых крестовин простукать чашки со всех сторон металлической трубкой. Это позволит сдвинуть заевшие стопорные кольца, и вибрация исчезнет.

Строение и устройство карданной передачи Ваз 2104-2105-2107

ВАЗ / 2104, 2105, 2107 / ремонт / трансмиссия / карданная передача / Строение и устройство карданной передачи с крестовиной

Строение и устройство карданной передачи с крестовиной.

Инструкции по ремонту кардана ваз 2107 своими руками, этапы снятия и установки деталей карданной передачи ваз 2105, балансировка вала. Раздел по ремонту трансмиссии лада 2104 и заднего моста. Ремонт кардана, сцепления лада 2105. Дифференциал лада 2107. С 1988 года на автомобили устанавливается карданная передача с шарнирами повышенной долговечности. Она внешне отличается увеличенной толщиной вилок по месту установки игольчатых подшипников, отсутствием металлических обойм под сальниками крестовины и более резким переходом трубы переднего карданного вала в шлицевой наконечник (примерно под углом 90°). Карданные шарниры имеют улучшенное уплотнение игольчатых подшипников. Это достигается применением сальников радиально-торцевого уплотнения. Корпуса игольчатых подшипников отштампованы из листовой стали, в отличие от точеных из прутковой стали в ранее применяемой карданной передаче.

Новые и ранее выпускаемые крестовины карданных шарниров взаимозаменяемы. Но устанавливать крестовины ВАЗ-2105, 2107 в вилки карданных валов ВАЗ-2101 нежелательно, так как в этих вилках уменьшается жесткость штампованных корпусов игольчатых подшипников.

В связи с изменением размеров вилок карданных шарниров изменена технология разборо-сборочных работ новых карданных шарниров. Поэтому в тексте описывается технология ремонта как старых, так и новых шарниров.

  • Карданная передача
  • 1 — болт крепления эластичной муфты к фланцу вторичного вала коробки передач
  • 2 — фланец вторичного вала коробки передач
  • 3 — резиновый элемент эластичной муфты
  • 4 — центрирующая втулка фланца переднего карданного вала
  • 5 — вкладыш эластичной муфты
  • 6 — болт крепления эластичной муфты к фланцу карданного вала
  • 7 — фланец переднего карданного вала
  • 8 — обойма сальника
  • 9 — сальник
  • 10 — вторичный вал коробки передач
  • 11 — грязеотражатель
  • 12 — гайка крепления фланца на вторичном валу
  • 13 — уплотнитель центрирующего кольца
  • 14 — передний карданный вал
  • 15 — центрирующее кольцо
  • 16 — стопорное кольцо
  • 17 — промежуточная опора
  • 18 — пробка
  • 19 — резиновая втулка
  • 20 — дистанционная втулка
  • 21 — задний карданный вал
  • 22 — фланцевая вилка карданного шарнира
  • 23 — эластичная муфта
  • 24 — кронштейн безопасности
  • 25 — балансировочная пластина
  • 26 — поперечина промежуточной опоры
  • 27 — стопорное кольцо
  • 28 — вилка переднего карданного вала
  • 29 — стопорное кольцо
  • 30 — игольчатый подшипник
  • 31 — сальник
  • 32 — обойма сальника
  • 33 — вилка карданного шарнира
  • 34 — крестовина
  • 35 — гайка крепления вилки
  • 36 — кронштейн промежуточной опоры
  • 37 — упругая подушка
  • 38 — корпус подшипника
  • 39 — подшипник
  • 40 — грязеотражатель
  • Крестовина карданного шарнира в сборе
  • 1 — крестовина
  • 2 — сальник радиально — торцевого уплотнителя
  • 3 — игольчатый подшипник
  • 4 — торцевая шайба
  • А, В, С — уплотнительные поверхности сальника

Устройство карданной передачи а крестовины с сальником радиально-торцевого уплотнения.

vazclub.com

Замена крестовины ВАЗ 2106 – нет ничего проще

Итак, что делает крестовина? С ее помощью появляется возможность сделать изгиб карданного вала

Обратите внимание на то, как относительно друг друга расположены фланец заднего моста и вал КПП. Верно, ось второго располагается выше, следовательно, нужно как-то хитрить, чтобы передать вращение. Карданный вал должен «переломиться» в двух местах, чтобы движение от КПП к заднему мосту было передано без каких-либо проблем

Кроме того, центр тяжести всего карданного вала должен быть таким, чтобы не появились осевые биения. Не стоит забывать и про подвесной подшипник ВАЗ 2106, с его помощью произведено крепление вала к днищу автомобиля. В случае его разрушения усиливается осевое биение, что приводит к выходу из строя крестовин

Карданный вал должен «переломиться» в двух местах, чтобы движение от КПП к заднему мосту было передано без каких-либо проблем. Кроме того, центр тяжести всего карданного вала должен быть таким, чтобы не появились осевые биения. Не стоит забывать и про подвесной подшипник ВАЗ 2106, с его помощью произведено крепление вала к днищу автомобиля. В случае его разрушения усиливается осевое биение, что приводит к выходу из строя крестовин.

Для проведения ремонта карданного вала вам потребуется следующий инструмент:

  1. Ключи рожковые и накидные на «12», «13», «10». Последний можно и торцовый.
  2. Плоскогубцы.
  3. Плоская отвертка при необходимости.
  4. Съемник для стопорных колец.
  5. Съемник для крестовин.
  6. Молоток и деревянная проставка.

Процедура довольно простая, много времени она не займет:

  1. Устанавливаете автомобиль на ровную поверхность, под передние колеса помещаете упоры, заднюю часть поднимаете домкратом. При наличии ямы, эстакады или подъемника, эти процедуры выполнять не нужно.
  2. Ключом на «10» выкручиваете два болта, которыми крепится подвесной подшипник к днищу автомобиля. Не стоит сразу же их снимать, лучше сделать это в конце, непосредственно перед снятием кардана.
  3. Удерживаете головку болта, которым прикручены друг к другу фланцы кардана и заднего моста, ключом на «12». Гайку выкручиваете головкой на «13».
  4. Отпускаете болты крепления подвесного подшипника и наносите по валу несколько резких ударов, чтобы выбить из резиновой муфты его.
  5. При помощи съемника извлекаете кольца и наносите молотком через проставку резкие удары по карданному валу. При этом крестовина 2106 должна буквально разлететься – стаканы выпадут из посадочных мест.
  6. Перед установкой новой крестовины обязательно очистите посадочное место под нее и нанесите небольшое количество смазки. Не наносите по стакану удары, так как это приведет к тому, что произойдет разрушение игольчатого подшипника. Собрать его очень сложно.
  7. Сначала устанавливаете крестовину ВАЗ 2106 на карданный вал, затем на фланец. Или же в обратной последовательности.

Аналогично меняется средняя крестовина, расположенная у подвесного подшипника. Перед установкой кардана убедитесь в том, что стопорные кольца установлены правильно и они при малейшем усилии не выпадут из своих пазов

Обратите внимание, что новые кольца, которые идут в комплекте, могут оказаться толще, нежели канавка под них, поэтому придется использовать старые. И самое главное – желательно перед началом работ наметить расположение карданного вала относительно муфты КПП и фланца заднего моста. Если произойдет дисбаланс, то появится посторонний гул и высокая вибрация

Если произойдет дисбаланс, то появится посторонний гул и высокая вибрация.

И в завершение посмотрите видео по теме:

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
