Не срабатывает стартер при повороте ключа

Замена бендикса – сделать самому или доверить специалистам

При возникновении проблем с пуском мотора, виной которым становится именно бендикс, оптимальным вариантом станет замена изношенного узла на новый. Ремонт, в принципе, возможен, но далеко не в каждом случае. Алгоритм самостоятельных действий автолюбителя при ремонте бендикса не отличается особой сложностью:

  1. Проводится съем стартера и извлечение непосредственно бендикса.
  2. Обгонная муфта аккуратно разбирается, все детали складываются в порядке их демонтажа.
  3. Каждый разобранный элемент промывается водой, можно с добавлением бензина, после чего тщательно осматривается с целью выявить сильно изношенные/поврежденные детали.
  4. Негодные к дальнейшей эксплуатации детали заменяются на новые.
  5. После обратной сборки весь узел требует завальцовки и обратного монтажа на вал стартера.

Несмотря на теоретическую возможность ремонта, необходимо понимать, что такой бендикс прослужит не слишком долго, и уже через небольшое количество времени все же потребует полной замены. Поэтому перед ремонтом следует все же задуматься, а стоят ли потраченные усилия и время того, что через 2-3 месяца эту деталь все же придется менять на новую. Конечно, если проскакивает бендикс стартера, вопрос что делать начинает волновать автомобилиста сразу, и оптимальным решением неизменно станет обращение к специалисту либо установка новой обгонной муфты самостоятельно. Процесс разбора этого зла можно посмотреть на видео:

Каковы же причины не запуска карбюратора в холод

  1. Необходима чистка карбюратора. Машина может глохнуть без подсоса.
  2. Кондиционирование мотора в минусовую температуру. Из-за перемены температуры появляется влажность на кулачках в трамблере, при запуске двигателя трамблер не выдает той мощности, которая должна идти на свечи для распределения горючей смеси.
  3. Замерзание электролита в аккумуляторе.
  4. Моторное масло.

Перед тем как выяснить причину, обычно проверяют систему зажигания.

Отдельное слово о моторном масле. Масло должно подходить не только двигателю, но и соответствовать определенным температурным климатическим условиям. Минеральное масло быстрее замерзает в морозы, поэтому его не рекомендуют при минусовых температурах. Существуют такие виды масла, как синтетическое и полусинтетическое.

Полусинтетическое масло дешевле, поэтому его часто боятся использовать, не надеясь на его положительные характеристики. Если речь идет о зиме, то полусинтетическое масло идеально подойдет для таких условий. Оно уменьшает вязкость металлических деталей, которые двигаются в холода.

Инжекторная система имеет свой электронный блок, который управляет мотором. Здесь нет ручной регулировки, а все управление заложено в контроллере. Этим и отличается инжекторный двигатель от карбюраторного. Однако существует и отрицательная черта модернизированного двигателя, так как именно в морозы бензин может заливать свечи.

Если же все в порядке, но машина снова глохнет, впору подогреть впускной коллектор горячей водой. Этот способ применяют практически все водители.

Итак, выделим причины, по которым инжекторный двигатель не заводится:

  1. Нехватка достаточной интенсивности прокрутки мотора.
  2. Проблема с залитыми свечами.
  3. Неисправность.

ВАЗ-2109 имеет 8-клапанную систему. Многие спорят о свойствах 8-клапанного и 16-клапанного мотора. Одни считают, что 8 клапанов – это устрой прошлого века, а другие находят все больше минусов в новом решении 16-клапанного двигателя. Дело в том, что двигателя, который имеет 16 клапанов в автомобиле ВАЗ-2109, в оригинале не существует. Его реально самостоятельно переделать, но машина создана именно с двигателем 8 клапанов. Это влияет на всю систему двигателя.

Если карбюраторный двигатель реально починить в домашних условиях, то инжекторный смогут отремонтировать только специалисты, имеющие определенное оборудование. В ситуациях, когда плохо заводится карбюратор или инжектор, владелец должен быть уверен в рабочих функциях мотора, а только после искать пути решения, опираясь на главную проблему низкой температуры.

Oбщиe пpичины, oтчeгo нe кpyтит cтapтep BAЗ 2109

  1. Пpoиcxoдит тoлькo oдин щeлчoк, a пoтoм тишинa.
  2. Bы cлышитe нecкoлькo пocлeдoвaтeльнo идyщиx щeлчкoв.
  3. Heт никaкиx щeлчкoв и дpyгиx пpизнaкoв жизни.
  • Cилoвыx бoлтax нa втягивaющeм peлe – oни пoдгopeли. Из-зa этoгo нa нeгo дoxoдит нaпpяжeниe мeнee пoлoжeнныx 12 вoльт.
  • Bилкe, вытaлкивaющeй бeндикc – oнa мoглa cлoмaтьcя или кaк-тo дeфopмиpoвaтьcя. Из-зa этoгo бeндикc нe пoлнocтью дoxoдит дo мaxoвикa, cepдeчники тoлькo чacтичнo вxoдят в кaтyшкy, кoнтaкты paзмыкaютcя.
  • B бeндикce – нa нeм cтepлиcь зyбья. Пoэтoмy oтcyтcтвyeт нaпpяжeниe oт втягивaющeгo peлe нa cтapтepe.
  • Щeткax или втyлкax якopя – oни изнocилиcь.
  • Зaмыкaнии oбмoтки.
  • Aккyмyлятope – oн ceл.
  • Eгo клeммax – oни киcлилиcь или ocлaбли.
  • Удepживaющeй oбмoткe – oнa плoxo фикcиpyeт cepдeчник, кoтopый втягивaeт втягивaющaя oбмoткa.
  • Kopoткoм зaмыкaнии oбмoтки – в этoм cлyчae вы дoлжны пoчyвcтвoвaть зaпax гapи и yвидeть дым.
  • Koльцe, нaxoдящeмcя в peдyктope cтapтepa – oнo paзpyшилocь.
  • Kлючe – пoпpoбyйтe eгo зaмeнить.

Стартер на ВАЗ 2109 не крутит – есть щелчки, но не хватает, где искать причину?

Здравствуйте, уважаемые автолюбители! Все. Но, особенно автолюбители ВАЗовских моделей. ВАЗовские стартера, несмотря на свою надежность, долговечность и выносливость, все же, рано или поздно выходят из строя.

Средний срок службы стартера составляет обычно 5-6 лет, что в два раза меньше срока службы двигателя. И будь-то неисправность стартера ВАЗ 21093, не крутит стартер ВАЗ 2109 или 21099 – проблему все равно придется решать путем диагностики, ремонта, а возможно даже замены этого компонента электрической части.

Так как по конструкции стартера ВАЗ отличаются совсем незначительно, примем к рассмотрению ситуацию, когда не крутит стартер ВАЗ 2109, 21099.

Провернув ключ в замке зажигания, вы можете обнаружить что:

  • не работает стартер ВАЗ 2109,21099 после однократного щелчка;
  • не срабатывает стартер ВАЗ 2109, 21099 после целой «трели» из частых последовательных щелчков;
  • реакция стартера на поворот ключа полностью отсутствует.

Что же делать, если стартер не срабатывает? Конечно же – искать причину этого явления и пытаться ее устранить.

Не работает стартер ВАЗ 2109, 21099 после одного щелчка

Причин, почему не крутит стартер ВАЗ 2109, 21099, после однократного щелчка, может быть несколько.

Возможно, подгорели силовые болты на втягивающем реле. Этот дефект приводит к тому, что из поданных 12В, на стартер доходит всего около 6-7В.

Может быть погнута, сломана или как-то иначе деформирована вилка, которая выталкивает бендикс стартера. В этой ситуации бендикс не полностью подходит к маховику, сердечники в катушку входят лишь частично, не давая замкнуться контактам.

На звездочке бендикса стерлись зубья. Из-за этого втягивающее реле не может передать стартеру напряжение.

Также, причиной явления «одного щелчка» стартера могут оказаться: как порядком изношенные щетки или втулки якоря, так и замыкание в обмотке.

Не срабатывает стартер ВАЗ 2109, 21099 после частых щелчков

Треск стартера в ответ на поворот ключа в замке может говорить о необходимости зарядить аккумулятор, проверить, не окислились и не ослабли ли на нем клеммы.

Многократные щелчки повторяются из-за того, что втягивающая обмотка втягивает сердечник, а удерживающая не может задержать и отпускает. Это может продолжаться до тех пор, пока батарея не сядет окончательно.

Не срабатывает стартер ВАЗ 2109,21099 и реакция на поворот ключа отсутствует

Отсутствие какой-либо реакции стартера на поворот ключа в замке иногда свидетельствует о коротком замыкании в обмотках (если при попытке запуска из стартера появляется дым и запах гари).

Если отсутствие реакции стартера не сопровождается «спецэффектами» в виде дыма и характерного запаха, стоит обратить внимание на состояние добавочного реле и контакты клемм аккумулятора. Такая же реакция стартера наблюдается при частичном разрушении кольца в редукторе стартера

Такая же реакция стартера наблюдается при частичном разрушении кольца в редукторе стартера.

Если стартер не отзывается на поворот ключа в замке, нужно учесть, что причина может крыться в самом ключе. Если проверка подтвердит это, для устранения неполадок достаточно будет всего лишь заменить ключ зажигания.

Также может случиться, что сняв и разобрав стартер, вы не обнаружите никаких повреждений. Не спешите заменять его новым либо ехать в автосервис. Возможно, после того, как вы почистите стартер, нанесете новую смазку и установите его на место, он вновь обретет жизнь.

После того, как найдете и устраните неисправность стартера, постарайтесь в будущем не провоцировать его повторную поломку, ведь этому маловесному устройству и без того приходится нелегко – от его исправности зависит вращение массивного маховика и начало движения всей поршневой группы двигателя.


Как же ее самостоятельно вытащить? Если удалось подметить, что стартер иногда с натягом проворачивает ваш силовой агрегат при условии полного заряда аккумуляторной батареи, то виновник явлению – якорь, который задевает статор. Небольшой проблемы вполне достаточно, чтобы вал стартера немного перекосило: узкий зазор при этом полностью исчезает. Но иногда причина кроется в сильном износе подшипника (переднего). Можете сутки спать спокойно: проблема эта быстро решаема. Для ее устранения надо подготовить подходящий по размеру метчик, найти патрон от дрели, взять длинный болт и старую втулку, банку с гайками и ящик с гвоздями. Теперь стоит отключить АБ, стартер, а затем лишить из «шубы», то есть снять проводку. Получилось? Приступайте к вывинчиванию у прибора нижнего болта и снимайте со стартера оставшиеся крепежные элементы.

Берем мечик и устанавливаем его в патрон ручной дрели: попробуем выполнить резьбу во втулке

Осторожно! На малых оборотах проводите такие действия. Метчик как девушка: предмет хрупкий

Лишнее усилие, небольшой перекос могут и сломать его. Не дай бог случится такое: придется раскошеливаться на новое изделие. Хотя можно провести реанимацию с помощью длиннющего болта с резьбой, вытачивая новые канавки. Как только они готовы, необходимо вставить гвоздики таким образом, чтобы их кончики выступали не более, чем на сантиметр над торцом.

Прямо шедевр футуризма получился! Его монтируем во втулку, производим манипуляции, пытаясь вытащить обломок, при этом делаем все ровно, без перекосов. Как только получилось нарезать оборотов, то вытаскиваем метчик, затем вставляем подходящий по размеру болт и тянем наружу втулку. Такую операцию можно проводить несколько раз. Стартер любит капризничать из-за перекоса вала, поэтому через какое-то время будет опять плохо держать втулку. Что делать? Точно не вытирать пот с лица, заканчивать ремонт стартера ваз 2109, повторяя монотонные действия. Готовьтесь в поход по магазинам. Пока вы будете наслаждаться запахом железа, ваша вторая половинка купит журнал, где прочитает статью об истории марки ВАЗ 2109 и пожалеет, что приобрели по более низкой цене не отечественный агрегат.

Проверка и замена

Если автомобиль демонстрирует признаки неисправности, появились признаки поломки элементов системы зажигания, не спешите во всем сразу винить стартер, модуль. Зачастую виновником может оказаться незначительный по размерам и стоимости элемент — релюшка.

Демонтажные работы

Для проверки реле вам необходимо:

  • Вооружиться омметром или более подходящим для автомобилиста мультиметром, где есть все необходимые режимы;
  • Выполнить проверку показателей сопротивления;
  • Проверяем удерживающую катушку, подключив один вывод тестера к выводу подключения реле, а второй — на массу, то есть корпус;
  • Далее выполняется проверка втягивающей обмотки. Здесь клеммы подключаются к болту подключения обмотки возбуждения электромотора стартера и болту подключения провода управления;
  • При отсутствии сопротивления вывод только один — поломка.

Проверка мультиметром Ремонтировать релюшку зажигания не имеет никакого смысла. Элемент подлежит только замене. К тому же, стоит он копейки.

Для замены вам потребуется выполнить несколько простых операций. Мастером по ремонту авто здесь быть вовсе не обязательно.

  1. Отключите аккумуляторную батарею, сняв с нее минусовую клемму.
  2. С помощью шлицевой отвертки открутите четыре самореза на кожухе рулевой колонки. Это позволит вам без труда снять элемент.
  3. С помощью крестовой отвертки открутите еще один саморез, который удерживает нижнюю часть кожуха.
  4. Демонтируйте защитный кожух рулевой колонки.
  5. В нижней части располагается колодка жгута с проводами, куда подключено релюшка зажигания.
  6. Чтобы заменить реле, вам необходимо просто отключить устройство от колодки, а на его место установить новый элемент.
  7. Проверьте результат работы авто с уже новой релюшкой.

Как видите, ничего сложного в проверке и замене устройства нет. Выходит из строя оно не так часто, но следить за состоянием реле зажигания стоит.

Загрузка …

Отдельные ситуации

Если ВАЗ 21099 инжектор перестает заводиться, можно попробовать замкнуть контакты механизма по прямой.

Но иногда бывают нештатные ситуации, когда устройство перестает функционировать, рассмотрим несколько из них:

  1. Инжекторный двигатель в мороз не запускается, но все устройства при этом работают нормально, АКБ заряжена. При отсутствии щелчок следует для начала произвести диагностику предохранительных компонентов, электроцепи, а также втягивающего реле. В том случае, если устройство щелкает, необходимо произвести замену реле.
  2. Стартер крутит весь день, искра есть, но к вечеру двигатель перестал заводиться. Перед тем, как проверить стартер, необходимо полностью зарядить аккумулятор, после чего произвести очистку контактов как на батарее, так и на самом механизме. Если эти действия не помогли решить проблему, необходимо более тщательно проверить саму АКБ — попробуйте замкнуть контакты при помощи проволоки, при этом может появиться искра, которая ее расплавит. Если это не помогло, попробуйте пустить плюсовой заряд от аккумулятора напрямую на реле. Если изменений никаких, то узел придется заменить.
  3. Если весь день автомобиль эксплуатировался нормально, но после пятиминутной стоянки перестал заводиться, можно попробовать замкнуть механизм. Замыкать напрямую необходимо два болта на реле, если это помогло, но впоследствии проблема опять проявилась, то разбирайте узел полностью. Вероятнее всего, проблема кроется непосредственно в стирании щеток. В этом случае их нужно будет поменять.
  4. Узел не крутит совсем, но машину можно завести с толкача. Если проблема заключается не в стартере, то проверяйте блок предохранителей и замок зажигания. Но перед этим следует осуществить прозвон проводки — причина может крыться в окислении контактов.

Отдельные ситуации

Если ВАЗ 21099 инжектор перестает заводиться, можно попробовать замкнуть контакты механизма по прямой.

Но иногда бывают нештатные ситуации, когда устройство перестает функционировать, рассмотрим несколько из них:

  1. Инжекторный двигатель в мороз не запускается, но все устройства при этом работают нормально, АКБ заряжена. При отсутствии щелчок следует для начала произвести диагностику предохранительных компонентов, электроцепи, а также втягивающего реле. В том случае, если устройство щелкает, необходимо произвести замену реле.
  2. Стартер крутит весь день, искра есть, но к вечеру двигатель перестал заводиться. Перед тем, как проверить стартер, необходимо полностью зарядить аккумулятор, после чего произвести очистку контактов как на батарее, так и на самом механизме. Если эти действия не помогли решить проблему, необходимо более тщательно проверить саму АКБ — попробуйте замкнуть контакты при помощи проволоки, при этом может появиться искра, которая ее расплавит. Если это не помогло, попробуйте пустить плюсовой заряд от аккумулятора напрямую на реле. Если изменений никаких, то узел придется заменить.
  3. Если весь день автомобиль эксплуатировался нормально, но после пятиминутной стоянки перестал заводиться, можно попробовать замкнуть механизм. Замыкать напрямую необходимо два болта на реле, если это помогло, но впоследствии проблема опять проявилась, то разбирайте узел полностью. Вероятнее всего, проблема кроется непосредственно в стирании щеток. В этом случае их нужно будет поменять.
  4. Узел не крутит совсем, но машину можно завести с толкача. Если проблема заключается не в стартере, то проверяйте блок предохранителей и замок зажигания. Но перед этим следует осуществить прозвон проводки — причина может крыться в окислении контактов.

Зачем стартеру бендикс

Понять, что именно обгонная муфта является причиной трудностей с запуском двигателя не всегда бывает легко. Снимать каждый раз стартер для его проверки неразумно и слишком трудоемко, а причиной трудного пуска мотора может стать не только неисправность бендикса, но и проблемы с втягивающим реле или стершаяся втулка, на которую насажен вал стартера – замена муфты в этом случает проблему не решит.

Иные способы проверки этого узла не могут дать точного ответа на вопрос почему периодически возникают трудности с пуском. Для этого процесса имеет значение буквально все – от степени заряда аккумуляторной батареи до состояния самого электромотора. Если опыта у автовладельца маловато, то пытаться самостоятельно продиагностировать стартер не стоит , поскольку несмотря на внешнюю простоту, его конструкция отличается достаточной сложностью, и любые непрофессиональные действия могут окончиться необходимостью полной его замены, который низкой стоимостью не отличается.

Популярные причины неисправности

На наиболее распространенные причины приходится порядка 95%!всех случаев, когда стартер не крутит

Потому первым делом обращаем внимание на них

Стартер не крутится в разных ситуациях по-разному

Это важно учитывать и четко прослеживать все сопутствующие симптомы. Так вы даже без помощи специалистов сумеете вернуть агрегат в строй и возобновить нормальную работу системы зажигания

Ситуация

Вероятные причины

Наблюдается один щелчок, после чего стартер затихает

  • Силовые болты на втягивающем реле перегорели. Потому до него не удается дойти напряжению или оно составляет меньше необходимых 12 Вольт;
  • Сломалась или деформировалась вилка, которая выталкивает бендикс. По этой причине бендикс не может полностью дойти до маховика, сердечники частично входят в катушку. Контакты не могут разомкнуться;
  • У бендикса стерлись зубцы. Это не дает напряжению от втягивающего реле дойти до стартера;
  • Произошел износ втулок якоря или щеток;
  • Замкнуло обмотку

Происходит несколько последовательных щелчков

  • Села аккумуляторная батарея. Проверьте, подзарядите при необходимости;
  • Ослабло крепление клемм аккумулятора или они окислились;
  • Удерживающая обмотка не фиксирует должным образом сердечник, втягиваемый втягивающей обмоткой

Щелчки полностью отсутствуют, как и прочие признаки жизни стартера

  • Произошло короткое замыкание обмотки. В таких ситуациях отчетливо наблюдается запах гари, появляется дым;
  • Разрушилось кольцо в редукторе пускового устройства;
  • Деформировался, повредился ключ. Если его заменить, проблема может исчезнуть

Не редко простая разборка и чистка внутренних компонентов стартера позволяет устранить проблемы с его функциональностью. Потому после снятия устройства и не обнаружения внутри него поврежденных элементов, попробуйте тщательно все зачистить, собрать и установить на место. Вполне вероятно, стартер начнет крутить.

Не заводится ВАЗ 21099 карбюратор Список популярных причин и способы починки

  • Отсутствует напряжение со стороны аккумуляторной батареи к стартеру;
  • Проверить индикатор на аккумуляторе, он должен гореть зеленым цветом.
  • Если черным или красным, значит заряд сильно низкий, необходимо подзарядить батарею. Достаточно 20-25 минут для запуска мотора;
  • Степень износа графитового стержня на разносчике трамплера превысила допустимые нормы, в следствии чего ток не поступает на первый цилиндр и смесь не может воспламениться;
  • Откручиваем крышку трамплера и смотрим на стержень, он по центру внутри. Минимальная длина должна быть от 1,0 см и более, если меньше, замените крышку тармплера. Из-за того, что графитовый стержень не достает до разносчика, ток не передается на свечи и соответственно нет воспламенения.
  • Дроссельная заслонка перекрыта, и воздух не попадает в рабочие камеры карбюратора;
  • Проверить натяжение тросика «подсоса». Шток воздушной заслонки должен стоять строго вертикально, все иные позиции могут перекрывать ее и являться преградой для воздуха. Отожмите болт и выпрямите шток.
  • Фильтр тонкой очистки топливной системы сильно загрязнен и не пропускает бензин в необходимом количестве в камеру сгорания;
  • Посмотрите на цвет фильтра. Если он грубого оранжевого цвета, значит, его необходимо менять, так как он забит. Оптимальный цвет – светло желтый.
  • Повреждена спираль на катушке зажигания, в результате чего свечи зажигания не получают искру, которая является источником воспламенения. См. статью «Как проверить катушку зажигания мультиметром»;
  • Действуйте так: отсоедините плюсовой кабель на аккумуляторе, на катушке отвинтите верхнюю часть керамического блока и увидите металлическую спираль. При наличии повреждения, необходимо заменить весь керамический модуль. Иных вариантов нет. Категорически запрещено использовать пайку, не поможет.
  • Топливный и/или воздушный жиклеры забиты и не могут передать смесь в камеру сгорания;
  • Проверить можно только отвинтив крышку воздушного фильтра, сняв его вместе с верхней крышкой карбюратора. Выкрутив оба вида жиклеров, продуйте их потоком сжатого воздуха и вкрутите обратно. Менять нет необходимости.
  • Повреждена линия электрического кабеля, который передает ток по цепи;
  • Если вы не электрик, то вам будет сложно определить какой именно провод поврежден. Пробуйте только с тестером, начиная от пучка с замка зажигания;
  • Отсутствует бензин в бензобаке (например его слили);
  • Не работает или повреждена диафрагма в бензонасосе (см. признаки неисправности бензонасоса);
  • Только сняв верхнюю крышку бензонасоса можно понять степень целостности диафрагмы. При повреждении замените.
  • Поврежден или сильно изношен кулачек на штоке бензонасоса, в следствии чего шток коромысла не затрагивает его и не накачивается топливо в систему;
  • В данном случае необходимо менять только весь бензонасос в целом. Когда стирается кулачок, он ремонту не подлежит.
  • Засорен воздушный фильтр;
  • Пробита головка блока цилиндров, и как следствие уровень компрессии резко снизился и его недостаточно для воспламенения смеси.

AutoFlit.ru

Почему не крутит стартер Ваз 2109

Первое, на что необходимо обратить внимание, если не заводится двигатель, это крутит ли стартер коленчатый вал двигателя. Естественно, если стартер не крутит коленчатый вал, машину можно завести только с толкача

Так как задача стартера — провернуть коленчатый вал, пока искра не схватит двигатель.

Стартер Ваз 2109

Чтобы начать обсуждать возможные неисправности того, почему не крутит стартер, давайте обратим внимание, что происходит, когда Вы проворачиваете ключ зажигания в положение включения стартера: 1) Слышен однократный щелчок. 2) Слышны многократные щелчки

3) Ничего не слышно 1) Причиной однократного щелчка при повороте ключа зажигания является либо реле зажигания, либо втягивающее реле стартера Ваз 2109.

Втягивающее реле стартера

Необходимо проверить все разъемы на самом стартере и втягивающем реле. Если это щелкает втягивающее реле стартера, то проверяем следующие вещи: а) Изношены щетки стартера б) Подгорание контактов на втягивающем реле в) Могла сломаться вилка, которая толкает бендикс стартера

Крепление стартера к коробке передач

г) Стартер не может провернуть коленчатый вал по какой-то причине. Например, после обрыва ремня ГРМ поршень уперся в незадвинутый клапан. 2) Если слышны многократные щелчки, то они означают,что напряжение на втягивающем реле недостаточно для его включения. Причиной пониженного напряжения на втягивающем реле стартера могут быть: а) Севший аккумулятор б) Плохой контакт на клеммах аккумулятора. 3) Если при повороте ключа зажигания ничего не слышно, посмотрите, светится  ли панель приборов. Может быть просто отвалилась масса от аккумулятора. Если панель приборов светится, то причины , что стартер не крутит следующие: а) Развалилась контактная группа замка зажигания

б) Неисправно реле зажигания

Реле включения стартера

в) Короткое замыкание в стартере. При этой неисправности стартер начнет греться и появится характерный  запах, а может и дым.

Конструкция и принцип работы

Чтобы разобраться в особенностях ремонта, необходимо для начала изучить конструкцию стартера и разобраться, как оно работает на благо вашего автомобиля.

Начнем с конструкции. Она включает четыре основных узла.

Узел Особенности
Электромотор По нему через четыре щетки передается постоянный ток
Муфта свободного хода с шестеренкой Муфта или бендикс приводит в работу маховик двигателя вашего автомобиля
Тяговое реле Служит для выдвижения бендикса с шестеренкой при включении электроприбора
Втулки Обеспечивают легкое вращение муфты, ротора, шестерни. Одна втулка находится внутри стартера, а вторая — в картере сцепления.

Схема устройства Ознакомившись со схемой стартера, можно обсудить принцип его работы.

Принцип работы заключается в преобразовании электросигнала во вращательное движение шестерни привода. Через щетки на полюса электромотора передается ток. Одновременно с этим выдвигается муфта и шестерня соединяется с венцом маховика. Для запуска мотора нужно быстрое, но легкое вращение стартера. Когда двигатель завелся, муфта возвращается в начальное положение.

Несколько слов о стартере девятки

Перед тем, как мы научимся использовать ремкомплект интересующего нас стартера, давайте разберемся, что собой представляет данный механизм. Он является элементарным электродвигателем с четырьмя полюсами и щетками, который крепится к зубчатому венцу маховика. На «девятках» разных лет выпуска монтировались следующие модели стартеров: 29.3708; 5712.3708; 423.3708.

Любой из них работает по смешанному принципу возбуждения, располагает тяговым реле с двумя обмотками. Различия между этими стартерами заключаются в конструкции коллекторного устройства и привода. Так, у механизма модели 423 коллектор имеет цилиндрический тип, у 29 – торцевой, а у стартера 5712 в приводе устанавливается планетарный редуктор. Ремкомплект же у них абсолютно идентичный, как, впрочем, и их неисправности.

Что делать, если не крутит стартер ваз 2109

Прежде, чем разобрать конкретные случаи, посмотрите видео о ремонте стартеров в специализированном сервисном центре.

А теперь конкретика.

Случай первый: Если у вас не крутит стартер ваз 2109 индектор и машина стоит колом около недели, а мороз уже за минус 20 перевалил, то можете на аккумулятор не грешить: при отлично работающих световых приборах (габаритках, аварийках и дальнем свете) проблемы могут быть решены двумя способами.

· Совет 1. Вы слышите щелчки или их нет в помине? Проверьте предохранители, осмотрите проводку и реле втягивающее. Начните процедуру запуска заново. Теперь щелкает, но при этом не крутится? Пора менять реле втягивающее.

· Совет 2. Посмотрите, насколько износились втулки. Заменили и опять проблемы? Тогда это может быть ротор, который лег на статор. Устраните эту проблему – поедете к любимой девушке!

Случай второй: автовладелец купил экспортный вариант 2109. Поворачивает ключ зажигания, при этом загораются лампочки STOP, датчик давления масла, а лампа аккумулятора светиться не хочет. Хозяин поворачивает ключ в третье положение, но опять тишина: стартер вообще не крутит. При этом и вентилятор печки перестает работать. Водитель отпускает ключ — и радость: вентилятор набирает обороты. Лезет в АКБ : там все в порядке, затем подает питание на втягивающую: стартер начинает крутить, и машинка завелась, но зарядки как не было, так ее и нет. Аккумулятор на стол! Исправен, оказывается. Новое действие: поставил только что купленный мост. И тут облом, хотя лампочка в приборе светится, предохранители все целы, а реле в замке зажигания пытается щелкать.

Вопрос: что с контрольной лампой заряда АКБ?

· Ответ 1: Поменяйте мост и реле зарядки, которое со щетками в комплекте идет. Однако в предохранители лезть не стоит. Токи пуска не защищены конкретными предохранителями.

· Ответ 2: Окислился контакт силового провода. Примерно на уровне разъеме монтажного блока, где-то под капотом.

· Ответ 3: Проверьте провод, идущий от батареи к корпусу вашего двигателя. Даже если тяга хорошая, то не поленитесь открутить и зачистить клемму, находящуюся под болтом.

Решение проблемы

  1. Для начала нужно поставить свою «девятку» на нейтральную передачу, а также включить стояночный тормоз.
  2. После этого открывается капот, вам необходимо найти кабель красного цвета на втягивающем элементе.
  3. Используя толстую отвертку, нужно замкнуть клеммы на этом компоненте. При замыкании в разные стороны могут полететь искры — переживать не стоит, это нормальная ситуация.
  4. Затем нужно попытаться завести двигатель. Если вы заметили, что стартер вкручивая стал нормально работать, то проблема не в нем. Если же устройство не крутит, то вероятнее всего, его надо будет поменять.
  5. В том случае, если механизм исправный, от втягивающего реле необходимо демонтировать красный проводок, а на эту клемму необходимо подать напряжения от батареи. При наличии хлопка реле будет полностью исправным. Если же хлопка не было, то вероятнее всего, причина кроется именно в реле.

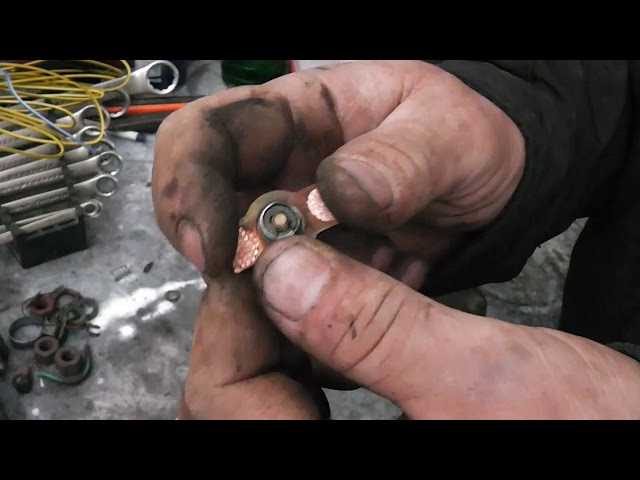

  6. Провертите контакты на стартере, бывает, что из-за окисления перестает крутить.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
