Как решить проблему идущего холодного воздуха вместо тёплого из воздуховодов печки ваз-2109

Тюнинг ВАЗ 2109

Настали холода, и большинство владельцев ВАЗ 2109 в очередной раз столкнулись с проблемой: из сопел патрубков печки при рабочей температуре охлаждающей жидкости (около 90 градусов) в салон дует еле теплый, а зачастую и вообще холодный воздух, короче говоря, плохо греет печка. При таком положении дел в сильный мороз даже заиндевевшие боковые стекла в салоне «не отходят».

Простейшее решение данной проблемы выглядит следующим образом. Необходимо подтянуть тросик управления заслонкой печки. Для этого можно сделать один-два витка этого тросика на рычаге управления заслонкой. Этот рычаг находится на корпусе печки ВАЗ 2109, рядом с педалью газа (см. фото).

Расположение рычага заслонки печки ВАЗ 2109

Все стыки воздуховодов и края заслонки печки оклеены поролоном, который этим рычагом управления заслонкой сжать до конца тяжело. В результате остается зазор в несколько миллиметров. При этом заслонка, направляющая поток воздуха либо с улицы напрямую, либо через радиатор отопителя закрывается не до конца. Закрывается она «наверх», при этом в передние сопла воздух идет через радиатор отопителя, а в верхние и боковые — с улицы, через те самые миллиметры. Когда вентилятор печки работает, да еще и машина движется, этих миллиметров вполне достаточно.

Можно даже добраться до этого рычага заслонки со стороны водителя и попробовать рукой подтянуть этот рычаг при включенном вентиляторе печки. При этом левое ухо будет находится в районе сопла воздуховода, и можно услышать, как меняется звук и температура выходящего из сопла воздуха.

Также причиной неэффективной работы системы отопления салона Самары могут быть рассмотренные ниже причины.

Неполное открытие крана отопителя

Эта проблема встречается у большинства переднеприводных автомобилей ВАЗ. Проверить это можно, сравнив температуру приводящего и отводящего патрубков радиатора печки, если она различная, скорее всего клапан не до конца открыт. Решением будет натяжка тросика управления этим клапаном и доводка рычага управления клапаном до максимально открытого положения. При этом возможно, что теперь клапан будет не до конца закрываться, но как говорится, жар костей не ломит. Но здесь кроется другая проблема. Известно что данный клапан у «Самар» — слабое место, и после определенного количества операций «открыть — закрыть» клапан в месте прохождения оси, соединяющей рычажок управления и саму заслонку внутри клапана теряет герметичность и начинает подтекать. Некоторые владельцы просто устанавливают рычаг «тепло-холод» в определенное положение и не трогают его от греха подальше. В этом случае попытка сдвинуть клапан крана печки скорее всего приведет к его протечке. Если это случилось, можно обмотать место протечки полоской ткани, пропитанной в герметике и зафиксировать все это «холодной сваркой», это можно сделать и в полевых условиях при наличии необходимых материалов.

Место течи крана печки Лады Самары

Кардинальным решением проблемы с подтеканием крана отопителя ВАЗ 2109 будет полное его удаление из системы, либо врезка водопроводного шарового крана. Правда, в первом случае теряется возможность регулировки объема охлаждающей жидкости, поступающей в радиатор печки, а во втором случае данную регулировку можно произвести только заглянув под капот. Зато, избавившись от заведомо ненадежного узла, избавляемся от возможных проблем в будущем, а оставшейся регулировки температуры поступающего в салон воздуха заслонкой хватает за глаза. Кстати, в «десятках» этот злополучный клапан производитель убрал.

Негерметичность воздуховодов

Воздух, нагнетаемый вентилятором печки, частично уходит в щели в путях следования воздуха, при этом поток воздуха ослабевает и остывает. Решением будет герметизация и проклейка всех соединений на пути следования воздуха от печки до выходных сопел. Правда эта операция весьма трудоемка, так как придется разбирать всю переднюю панель, но результатом будет ощутимое усиление потока воздуха из дефлекторов системы отопления.

Воздушные пробки в радиаторе отопителя

Об этой проблеме свидетельствует холодный воздух из дефлекторов системы охлаждения при открытом кране печки при рабочей температуре охлаждающей жидкости. В этом случае надо установить автомобиль передними колесами на возвышенность, как можно выше, открыть полностью кран печки и погазовать.

Также для потепления в салоне рекомендую установить 6-дырочный термостат от ВАЗ 2110 по модернизированной схеме.

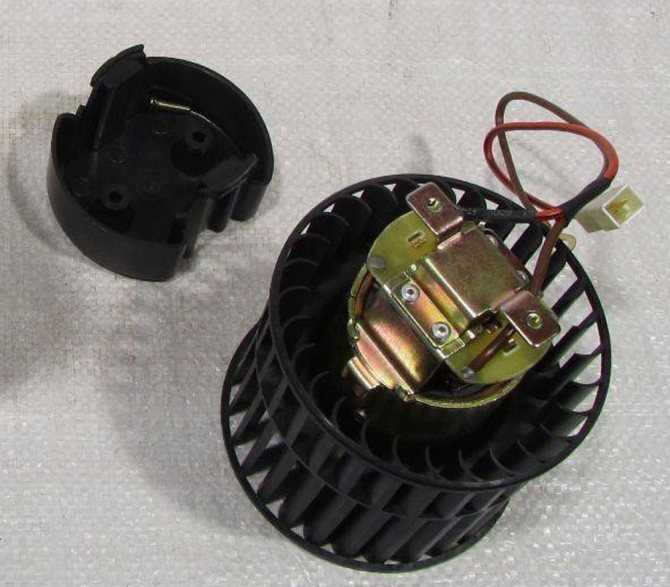

Как произвести замену моторчика отопителя

Очень часто при появлении скрипа при включении печки сигнализирует о неисправностях её моторчика или о его скором выходе из строя. В этом случае вам потребуется замена моторчика печки. Также бывают случаи, когда нужно заменить вентилятор отопителя, принцип действия по замене мотора и вентилятора очень схожи.

  • Крестовая отвёртка.
  • Трещотка с головкой 10 мм в диаметре.
  • Отвёртка плоская.

Замена вентилятора печки ВАЗ — работа несложная, главное, чётко знать, что именно и в какой последовательности вы будете делать.

  1. Снимите пластиковую накладу обогревательной системы, она находится в подкапотном пространстве машины и держится на пяти болтах.
  2. Сдвиньте защитный кожух мотора отопителя, для этого вам потребуется снять резинку, которая выполняет роль уплотнителя капота.
  3. Снимая вентилятор с моторчиком, открутите 2 крепёжных болтика, которые их фиксируют.
  4. Затем вернитесь в салон и под рулём найдите штекер плюсового провода и отцепите его.
  5. Следующим шагом будет отцепление минусового провода, для этого открутите фиксирующую гайку при помощи трещотки.
  6. Вернитесь в подкапотное пространство и достаньте мотор отопителя.
  7. Произведите замену неисправных частей.
  8. Соберите всё в обратном порядке.

Постарайтесь ничего не напутать с соединениями электрической цепи, иначе вам придётся всё разбирать заново.

Надо отметить, что с работой справится любой владелец ВАЗ-2109, а цена вопроса 1500 рублей — примерно столько стоит новый моторчик в комплекте с вентилятором.

Как устроена печка на ВАЗ 2113

Желая разобраться в вопросе о том, почему плохо греет печка на 2113 модели ВАЗ, нужно изучить устройство самой системы отопления салона.

Конструктивно можно выделить несколько основных элементов. Печка состоит из:

  • корпуса;
  • радиатора;
  • патрубков радиатора;
  • крана перекрытия;
  • воздуховодов;
  • заслонок;
  • вентилятора;
  • блока управления.

Именно неисправности со стороны этих элементов и могут быть причиной того, почему плохо греет печка.

Нагрев поступающего в салон воздуха осуществляется за счёт того, что потоки горячего воздуха проходят через теплообменник (радиатор), внутри которого циркулирует нагретая от работающего двигателя жидкость охлаждения (антифриз или тосол).

На отопителях ВАЗ 2113 реализовали возможность перекрывать подачу жидкости охлаждения на печной радиатор. Это позволяет отключать обогреватель салона, когда в нём нет необходимости. Это в основном касается эксплуатации автомобиля в летний период.

Перекрывается подача антифриза специальным краном, который врезан в патрубок подачи охлаждающей жидкости на печной радиатор.

Сам радиатор располагается внутри корпуса отопителя. Помимо того, что корпус вмещает в себя основные элементы печки, он также не позволяет теплу рассеиваться в разные стороны и контролирует его движение по автомобилю.

Корпус надёжно соединяется с воздуховодами. Именно за счёт воздуховодов потоки горячего воздуха могут поступать к боковым стёклам, на лобовое стекло, в салон, а также в ноги водителя и переднего пассажира. Чтобы контролировать подачу потоков воздуха, используются дефлекторы, установленные на концах воздуховодов.

Чтобы распределить воздушные потоки в разные зоны, применяются заслонки внутри корпуса печки. Конструктивно печка на ВАЗ 2113 имеет 3 вида заслонок:

  • Управление. Первая заслонка отвечает за управление самой печкой. Используется, чтобы перенаправить воздушный поток через теплообменник (радиатор печки), либо в обход. В первом случае в салон будет идти горячий воздух, а во втором просто активируется вентиляция салона машины.
  • Подача в зону лобового стекла. Вторая заслонка помогает перенаправить воздух к лобовому стеклу. Это полезная функция. Особенно зимой. Помогает убрать наледь со стекла, а также избавиться от запотевания, вызванного разницей температур внутри и снаружи.
  • Перенаправление в ноги, на боковые стёкла и в салон. Третья заслонка, которая позволяет выбрать, куда именно будет дуть горячий воздух.

Используя печной кран и заслонки, водитель управляет отопителем салона, направляет воздушные потоки и определяет зоны, куда они будут направлены.

Есть ещё важный элемент в виде вентилятора печки, который является частью отопителя. С его помощью создаются воздушные потоки. Цепь питания электродвигателя вентилятора оснащается реостатами. Это обеспечивает возможность выбора одного из 3 режимов работы. То есть, выбирая тот или иной режим, меняется скорость вращения вентилятора

Важно учесть, что реостаты влияют именно на снижение скорости вращения лопастей. Это полезно знать при выявлении неисправностей печки

Система, применяемая на семействах Самара и Самара-2, куда входит модель ВАЗ 2113, отличается от классики ВАЗ. Ранее вентилятор втягивал воздух. Теперь же происходит процесс нагнетания воздуха в корпус печки. От этого эффективность воздухоподачи значительно увеличилась.

Плюс упростился доступ к вентилятору. Теперь к нему можно добраться через подкапотное пространство, около моторного щита.

Методы удаления воздушной пробки из системы охлаждения

Как выгнать воздушную пробку из системы охлаждения ВАЗ классика

Существует три основных метода, с помощью которых можно устранить воздушную пробку. Перечислим их по порядку. Первый метод отлично подходит для автомобилей ВАЗ. Алгоритм его будет следующим:

Снимите с двигателя все защитные и прочие элементы, которые могут помешать вам добраться до расширительного бачка с охлаждающей жидкостью.
Отсоедините один из патрубков, которые отвечают за нагрев дроссельного узла (неважно, прямой или обратный).
Снимите крышку расширительного бачка и накройте горловину неплотной тканью.
Подуйте внутрь бачка. Таким образом вы создадите небольшое избыточное давление, которого будет достаточно для того, чтобы лишний воздух вышел через патрубок.
Как только из отверстия для патрубка пойдет антифриз, сразу наденьте патрубок на него и желательно зафиксируйте хомутом

В противном случае воздух опять попадет в него.
Закройте крышку расширительного бачка и соберите обратно все снятые ранее элементы защиты двигателя.

Второй метод проводится в соответствии со следующим алгоритмом:

  1. Запустите двигатель и дайте ему поработать в течение 10. 15 минут, после чего выключите его.
  2. Снимите необходимые элементы дабы добраться до расширительного бачка с охлаждающей жидкостью.
  3. Не снимая с него крышку, отсоедините один из патрубков на бачке. Если система была завоздушена, то из него начнет выходить воздух.
  4. Как только польется антифриз, сразу же установите патрубок на место и зафиксируйте его.

Третий метод того, как удалить воздушную пробку из системы необходимо выполнять так:

Необходимо поставить машину на возвышенность таким образом, чтобы ее передняя часть была выше

Важно, чтобы крышка радиатора была выше остальных частей охлаждающей системы. При этом поставьте машину на ручник, а лучше установите под колеса упоры.
Дайте поработать двигателю 10

15 минут.
Открутите крышки с расширительного бачка и радиатора.
Периодически нажимайте на педаль акселератора и доливайте в радиатор охлаждающую жидкость. При этом из системы будет выходить воздух. Его вы заметите по пузырькам. Продолжайте процедуру, пока весь воздух не выйдет. При этом можно включить печку на максимальный режим. Как только термостат откроет задвижку полностью и в салон пойдет очень горячий воздух, значит, воздух из системы был удален. Одновременно с этим нужно проверить наличие выходящих из охлаждающей жидкости пузырей.

Что касается последнего метода, то на машинах с автоматически включаемым вентилятором системы охлаждения можно даже не перегазовывать, а спокойно дать двигателю нагреться и дождаться, пока вентилятор включится. Одновременно с этим движение охлаждающей жидкости усилится, и под действием циркуляции воздух выйдет из системы

При этом важно добавить охлаждающую жидкость в систему, с тем, чтобы вновь не допустить завоздушивания

Как видите, методы того, как избавиться от воздушной пробки в системе охлаждения двигателя, достаточно простые. Все они основаны на том факте, что воздух легче жидкости. Поэтому необходимо создать условия, при которых воздушная пробка будет вытеснена из системы под давлением. Однако лучше всего не доводить систему до того состояния и вовремя предпринимать профилактические меры. О них мы расскажем далее.

Особенности устройства печки ВАЗ 2109

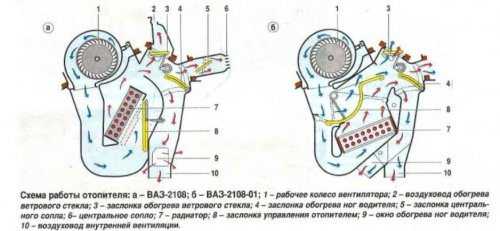

1. Скоба крепления кожухов отопителя; 2. Заслонка управления отопителем; 3. Левый кожух отопителя; 4. Тяга заслонки обогрева ног; 5. Уплотнительная прокладка радиатора; 6. Радиатор; 7. Уплотнительная прокладка отопителя; 8. Электродвигатель; 9. Кожухи вентилятора; 10. Рабочее колесо вентилятора; 11. Заслонка обогрева; 12. Воздухопровод обогрева ветрового стекла; 13. Воздухопровод бокового сопла; 14. Боковое сопло; 15. Заслонка центрального сопла; 16. Толкатель лопаток; 17. Ось лопатки; 18. Лопатка; 19. Рычажок перекрытия центрального сопла; 20. Тяга заслонки обогрева ветрового стекла; 21. Рычажок изменения направления воздушного потока; 22. Рукоятка управления подогревом воздуха; 23. Рукоятка подачи воздуха на ветровое стекло; 24. Рукоятка подачи воздуха в ноги; 25. Кронштейн рычагов управления; 26. Скоба крепления оболочки тяги; 27. Тяга управления краном; 28. Тяга заслонки управления отопителем; 29. Заслонка обогрева ног; 30. Оси рычагов управления подогревом воздуха; 31. Стяжной винтовой хомут; 32. Клапан крана отопителя; 33. Корпус крана; 34. Рычаг клапана; 35. Шланги, соединяющие кран с радиатором отопителя; 36. Воздухопровод внутренней вентиляции; 37. Окна обогрева ног задних пассажиров; 38. Кран отопителя; 39. Окно обогрева ног водителя; 40. Облицовка центральной стойки; 41. Внутренняя полость центральной стойки; 42. Воздухопровод вытяжной вентиляции; 43. Обивка центральной стойки; 44. Облицовка дефлектора вытяжной вентиляции; 45. Резиновый клапан; 46. Корпус дефлектора; 47. Дефлектор вытяжной вентиляции; 48. I. Отопитель; 49. II. Схема работы отопителя; 50. III. Кран отопителя; 51. IV. Вытяжная вентиляция салона

Печка состоит из 2 пластмассовых кожухов (правого и левого), которые соединяются между собой по периметру скобами крепления. Специальный жгут закладывается для уплотнения в пазы кожухов. Электровентилятор, принудительно подающий воздух в салон, крепится двумя винтами сверху отопителя. Конструкция печки сделана так, что электровентилятор можно легко снять со стороны отсека двигателя.

К кожухам вентилятора крепится электродвигатель типа 45.3730, на валу которого установлено рабочее колесо электровентилятора с тремя скоростями вращения благодаря двум спиралям резистора. Чтобы получить необходимую частоту вращения рабочего колеса, предусмотрен дополнительный резистор, прикрепленный в отверстие кожуха печки с левой стороны винтом.

Радиатор подогрева подаваемого воздуха установлен в кожухах отопителя. Он крепится к правому кожуху тремя винтами и уплотняется пенополиуретановой прокладкой. Состоит он из:

  • двух рядов трубок,
  • охлаждающих пластин,
  • двух пластмассовых бачков.

Краник отопителя, состоящий из корпуса с двумя парами патрубков, подсоединен к системе охлаждения резиновыми шлангами. Циркуляцию жидкости через радиатор осуществляет насос системы охлаждения. На подводящей магистрали в корпусе крана на оси установлен пластинчатый клапан крана, имеющий отверстие пропускающее охлаждающую жидкость. Рычаг клапана соединяется тягой с рычагом рукоятки, которой можно управлять подогревом воздуха. При повороте этого рычага отверстие в клапане откроет магистраль, чтобы жидкость стала поступать в радиатор. Тут подробнее о замене крана отопителя.

Управление печкой осуществляется с помощью трех рукояток, рычаги которых установлены на осях пластмассового кронштейна, прикрепленного к панели приборов четырьмя винтами. Рукоятка управления подогревом воздействует на рычаг крана через тягу и на рычаг привода заслонки. При полном ее перемещении вправо и кран, и заслонка полностью открываются, воздух электровентилятором подаются через радиатор, где проходит прогон нагретой охлаждающей жидкости.

При среднем положении рукоятки кран и заслонка находятся в промежуточных положениях, часть воздуха в этом случае проходит через радиатор, а часть минует его. Этим надежно обеспечивается нужная степень подогрева воздуха в данный момент. Если рукоятку поместить в крайнее левое положение, кран и заслонка управления полностью закрыты, подающийся в салон воздух при этом не подогревается.

Верхняя левая рукоятка, регулирующая подачу воздуха к ногам водителя и пассажиров, соединена с рычагом заслонки тягой. При ее перемещении влево заслонка обогрева ног открывается, а воздух из кожухов направляется в окна. С левой и правой сторон воздух подается в ноги водителя и пассажира, находящегося на переднем сиденье. В ноги пассажиров на задних сиденьях воздух подается по воздухопроводу внутренней вентиляции.

Основные неисправности и методы их устранения

Причин неисправности может быть множество, вот самые частые из них.

Плохо поступает теплый воздух в салон или не поступает совсем

Неисправности вентилятора или ручки включения — одной из распространенных причин является поломка электрического двигателя вентилятора, проводки, ручки переключателя.

Методы проверки — для проверки этой неисправности необходимо; включить зажигание транспортного средства, включить рычаг управления на первое положение, прислушаться.

Звук работы вентилятора должен быть слышен в салоне если нет, то надо открыть капот и послушать там если звука работающего вентилятора не слышно причина в нем или переключателе.

Устранение поломки — снять двигатель вентилятора проверить его, если он исправлен проверить исправность проводки и ручки включения и устранить проблему.

Неисправность воздуховодов — в случае если вентилятор работает, а воздух не попадает в салон.

Методы проверки — проверить просто нужно включить вентилятор печки, открыть воздуховоды и поочередно проверить рукой подается ли воздух на лобовое стекло, боковые стекла в ноги и верхнюю часть водителя и пассажира.

Устранение — необходимо проверить воздуховоды скорее всего они забились пылью, листьями или пухом. Если опять воздух не поступает в салон надо проверить работоспособность заслонок воздуховода.

Дует холодный воздух из печки ВАЗ 2109, 21099

В зимний морозный день, отправляясь в далекую поездку вы, планируя, что эта поездка будет комфортной благодаря печке, включаете ее и… приходите в ужас, ведь из печки идет холодный воздух! Как же быть в такой ситуации?

Наиболее простым способом решения проблемы является подтяжка тросика заслонки радиатора. Его можно найти на радиаторном корпусе, расположенном неподалеку с педалью газа.

Нередко у переднеприводных моделей ВАЗа наблюдается такая поломка, как неполное открытие отопительного крана. Диагностика проводится путем сравнения температуры радиаторных патрубков. В случае, когда температуры разнятся, можно говорить с уверенностью, что кран закрыт не до конца, поэтому и происходит выдувание холодного воздуха вместо теплого. Решение проблемного вопроса заключается опять же, в натяжке троса управления клапаном и его регулировки.

Случается и так, что нагнетаемый печкой воздух уходит через щели воздухоотводов. Негерметичность приводит к такой неприятности. Простая герметизация швов поможет вернуть все на круги своя и снова наслаждаться теплом любимой печки.

Протечка тосола ВАЗ 2109

Протечка тосола в девятой модели ВАЗа – одна из наиболее распространенных неполадок. Это говорит о том, что, прежде всего, нужно заняться системой охлаждения, пора менять патрубки.

Но почему же происходит выброс?

Во-первых, это вполне может быть банальный износ комплектующих. Как правило, из рабочего строя выходят шланги и патрубки, так как изготовлены они у автомобилей ВАЗ из непрочного материала.

Низкое качество деталей, как и дефекты, износ напрямую влияют на здоровье радиатора. Комплектующие от нерадивого сборщика приводят к множественным проблемам, которые оказывают самое пагубное влияние, как на отопительную систему, так и на всю работу авто.

Одним из наиболее уязвимым элементом печки является бак расширителя. Пластик, одно это слово наводит на подозрения, не способен выдержать такие мощные нагрузки, которые приходятся на эту деталь, безусловно важную для автомобиля. И, если многие иномарки снабжены надежным, долговечным баком, то отечественный производитель пока до этой фишки не додумался и год за годом выпускает машины с пластиковым баком, регулярно выходящим из состояния дееспособности. Чинить его бесполезно, проще заменить на новый.

А теперь стоит разобраться с тем, как определить выброс охладительной жидкости.

Если под автомобилем на длительной стоянке остаются масляные пятна – нет сомнений, что протекает тосол.

Определить эту проблему можно и по запаху: при нормальной работе авто, в салоне никогда не должно пахнуть им.

Иногда можно наблюдать, как белый дым тянется через выхлопную трубу. Некачественный бензин? Возможно, но скорее – это протечка тосола.

Предотвратить поломку можно регулярно проверяя состояние автомобиля, его комплектующих на износ, в особенности, ремня ГРМ.

Теперь, когда известны все основные м

оменты, касающиеся неисправности радиатора ВАЗ 21009, можно спокойно попробовать свои силы в качестве автослесаря. Немного сноровки, терпения и подробное описание диагностической процедуры помогут избежать ошибок и лишних трат на СТО центр.

Удачи в дороге!

Инструкция по замене

В большинстве случаев причина кроется именно в радиаторном устройстве, поэтому ниже мы расскажем о том, как осуществляется замена радиатора отопителя ВАЗ 2109.

Как поменять узел на машинах с высокой или низкой панелью, читайте далее:

  1. Само устройство находится в ногах у пассажира, под бардачком. Процедура замены будет идентичной для автомобилей с высокой и низкой панелью, только в первом случае вам придется произвести демонтаж пассажирского сиденья. Сняв кресло, справа вы можете заметить винты, фиксирующий панель, их нужно выкрутить. Саму панель нужно незначительно подтянуть на себя, в появившуюся щель вставьте какой-то распор, к примеру, деревянный брус.
  2. Закрутите полностью кран, а под возможные места протечки охлаждающей жидкости следует подложить ветошь.
  3. Затем откройте моторный отсек и открутите крышку на радиаторном устройстве. Последний агрегат расположен между вещевым ящиком, а также нижней полкой под ним. Шаги, которые вам предстоит выполнить далее, необходимо выполнить максимально быстро, в противном случае охлаждающая жидкость может разлиться. Магистрали, которые идут от радиаторного устройства, необходимо закрыть, для этого потребуются заглушки. Через отведенную центральную консоль просуньте руку, отсоедините нижнюю магистраль и как можно быстрее заткните отверстие заглушкой.
  4. Аналогичные действия повторите с верхним шлангом.
  5. Снятие радиатора осуществляется после того, как весь расходный материал будет слит. Производится установка нового устройства.

Некоторые автовладельцы считают, что если на центральной консоли в районе отопителя пропадает подсветка, это связано с работой печки. Помните о том, что подсветка печки никак не связана с работой агрегата в целом, так что если пропала именно подсветка, необходимо найти обрыв в цепи и устранить его.
