Замена передних стоек, пружин, опор и подшипников

Когда необходимо проводить регулировку

Удостоверьтесь в том, что действительно необходима регулировка развал-схождения своими руками на ВАЗ-2107. Обязательно нужно делать настройку, если присутствуют такие симптомы:

  • Изменяется траектория движения, несмотря на то что вы удерживаете руль ровно. Машина все равно постепенно уходит в сторону. Но это нужно проверять при движении по ровной дороге, с одинаковым давлением в шинах.
  • Если имеются видимые отклонения в установке передних колес. При наличии таких симптомов будет изнашиваться резина неравномерно, увеличится расход бензина. Очень часто выходят из строя элементы подвески и рулевого управления.

Когда нужно делать развал схождение

Здесь сразу нужно оговориться: если речь в дальнейшем идет о парных деталях, то их так и нужно менять, но не по одной. Причем устанавливать нужно комплект на обе стороны, выпущенный одной и той же компаний-производителем.

Замена шаровых опор

Эти детали напрямую влияют на положение колес относительно поверхности дороги, поэтому после установки новых шаровых опор развал-схождение делать нужно обязательно. Причина этого в том, что когда старая деталь постепенно изнашивается, появляется люфт, который вы устраняете, производя регулировку схождения, развала. А если вы решили поменять шаровые опоры, люфт исчезает. Поэтому колеса будут стоять по-другому и их положение нужно регулировать.

Рулевые наконечники и рейка

С первыми всё ясно: именно их раскручивают в автосервисе, когда регулируют схождение. Здесь нежелание пройти проверку и настройки приведет просто к немыслимо большому износу резины и кошмарному управлению. С рейкой дело обстоит несколько иначе: если пришлось ее снимать только для замены пыльников, то схождение и развал регулировать не надо. В иных случаях это сделать придется.

ШРУСы

Может показаться, что они не имеют никакого отношения к элементам подвески: «ребята» просто вращают колеса, передавая им крутящий момент от коробки и двигателя. Но не все так просто: при замене ШРУСа приходится рассоединять шаровую опору, иногда рулевой наконечник (зависит от марки авто). При этом нет никакой гарантии, что мастер не стронул регулировку: иногда «дядя Ваня» в гараже, чтобы снять шаровую или наконечник без съемника просто лупит ступице тяжелым молотком (или легкой кувалдой), что запросто сбивает регулировку. Но даже и поездка на СТО не даст 100% гарантии, особенно если машина совсем даже не новая.

Контроль угла развала на передних колесах

Нужно отметить, что углы развала довольно проблематично выставлять самостоятельно, так как имеется немало трудностей. Но проверить, насколько сильно угол отклоняется от нормального положения, можно без особого труда. Для этого нужно действовать по следующему алгоритму:

  1. Установите автомобиль на ровной площадке и зафиксируйте его положение, подставив под задние колеса упоры.
  2. Сядьте в машину и, вращая руль, добейтесь того, чтобы он стоял ровно. Колеса должны быть параллельны кузову автомобиля.
  3. Надавите на амортизаторы 2-3 раза, чтобы подвеска машины заняла нормальное положение. Усилие должно быть примерно 40-50 кг. Операция проводится на всех четырех амортизаторах.
  4. Возьмите нитку и зафиксируйте ее на верхней части крыла автомобиля, чтобы она проходила четко через центр колеса. Чтобы добиться вертикального положения, к нижнему концу привяжите грузик. Проводите замер от верхнего и нижнего краев колеса до нитки. Разница значений – это и есть развал колес.

Например, разница — 2 мм. Это означает, что угол развала составляет 20 минут (не градусов). В норме угол должен быть равен 4 градуса и 30 минут. Допустимо отклонение в большую сторону не более чем на 20 минут. Но это в случае, когда машина нагружена массой в 320 кг. Если нет нагрузки, то угол не должен отклоняться более чем на 20 мин. от значения 0 градусов и 5 мин.

Выбор деталей и необходимый инструмент

Прежде чем начать непосредственно замену сайлентблоков, важно правильно к ней подготовиться. Конкретно по выбору новых деталей рекомендаций немного. Рынок автозапчастей просто заполнен сайлентблоками от разных производителей, в основном, все они достаточно хороши

Единственно, что можно сделать для более удачного выбора новых деталей, так это посоветоваться с автомеханиками в вашей местности. Главное, чтобы новые виброизоляторы полностью подходили.

Рынок автозапчастей просто заполнен сайлентблоками от разных производителей, в основном, все они достаточно хороши. Единственно, что можно сделать для более удачного выбора новых деталей, так это посоветоваться с автомеханиками в вашей местности. Главное, чтобы новые виброизоляторы полностью подходили.

Для ремонтных работ вам понадобится наличие следующих вещей:

  • новые сайлентблоки;
  • набор ключей как накидных, так и торцевых (обязательны размером 17, 19, 24);
  • молоток, тиски или специальный съёмник (он же одновременно «запрессовщик») для виброизоляторов;
  • любая смазка, наиболее удобна WD-40;
  • смотровая яма (подъёмник);
  • домкрат.

Важно! Несмотря на не сложность мероприятия по замене сайлентблоков, необходимо иметь хотя бы базовые навыки ремонта. Поэтому объективно взвесьте свои силы перед заменой и решите: под силу ли это вам.

Замена сайлентблоков подвески своими руками

Сайлентблоки подвески на ВАЗ-2112 располагаются в рычагах, как задней балки, так и передней. Заменять их желательно комплексно. Процесс замены примерно схож и на задней, и на передней части подвески. Ниже представлены инструкции для обоих случаев.

Передние рычаги

Замена сайлентблоков передних рычагов на ВАЗ-2112 представляет собой следующий процесс:

  1. Первоочерёдно, машину необходимо поставить над смотровой ямой или воспользоваться подъёмником. Затем снять защиту моторного отсека, представленную кожухом.
  2. После этого откручиваются гайки крепления передних рычагов, далее — стабилизаторов, всё это делается ключом на 17.
  3. Ослабив гайки крепления необходимого колеса, нужно поддомкратить машину и снять его полностью.
  4. Ключом на 24 следует открутить гайку на растяжке. Затем отвернуть крепёжные болты шаровой опоры и демонтировать её.
  5. Далее полностью освобождается рычаг подвески.
  6. Из снятого рычага необходимо демонтировать старые сайлентблоки молотком или съёмником. После этого очистить посадочное место от ржавчины и грязи, смазав поверхность тонким слоем смазки. Можно смастерить собственный съёмник. Особенно он будет полезен, когда Вы хотите заменить сайлентблок, не снимая рычага.
  7. Запрессовав тисками или съёмником новые сайлентблоки в посадочный паз, необходимо собрать всё в обратном порядке.
  8. Готово.

Важно! Многие автолюбители не выпрессовывают сайлентблоки, а выжигают их, что крайне не правильно. В ходе термообработки серьёзно меняется в худшую сторону качество металла, из которого сделан рычаг.

Замена сайлентблоков в задней балке

Замена задних сайлентблоков делается так:

  1. Опять же, машину необходимо загнать на смотровую яму или поднять на подъёмнике.
  2. Затем, взяв ключ на 19, нужно отсоединить заднюю балку от кронштейна, путём откручивания гаек её крепления.
  3. После этого освобождённый от гайки болт стоит вынуть, а между балкой и кузовом вставить деревянный брус размером кирпича.
  4. Затем молотком или съёмником выбивается сайлентблок, а освободившийся паз зачищается и смазывается.
  5. Далее в посадочный паз запрессовывается новый сайлентблок.
  6. Последним этапом вся конструкция собирается назад.

Важно! После проведения мероприятий по замене сайлентблоков(как спереди, так и сзади) очень важно сделать «развал-схождение».

Развал-схождение и стойки

Здесь приходится делать отдельный пункт, т. к. единого мнения насчет того, стоит ли делать сходразвал после их замены, нет: слишком много нюансов. С первого взгляда, стойки никак не влияют на регулировку положения колес. Однако, например, при замене опорных подшипников, амортизаторов и пружин на переднеприводных авто приходится отсоединять рулевой наконечник. Дело в том, что в старой стойке отверстие под него будет хоть немного, но уже разбитым, и в новую конструкцию вы поставите старый наконечник.

Второй, более важный момент: отдельная замена пружины, когда новая деталь устанавливается в старую стойку, где по-иному давит на другие ее элементы. Всё это особенно актуально для старых машин, владельцам которых можно порекомендовать заменять стойки вместе с рулевыми наконечниками, чтобы потом процедуру регулировки схода-развала не проводить дважды. Если же стойка меняется в сборе (амортизатор+пружина), то вероятность в необходимости регулировки схождения и развала мала.

Другие доработки двигателя: впуск и выпуск

Если учесть рекомендации специалистов, чтобы двигатель получился оборотистым, не следует стремиться увеличить его объем больше отметки 1.6 л. Увеличение объема выше этого показателя будет означать, что двигатель «тяжелеет» и менее интенсивно раскручивается.

Следующим шагом будет модернизация выпускных каналов и клапанов. Каналы полируются, а клапана можно даже заменить. Например, подбирается подходящий вариант (можно и от иномарки), после чего стержни клапана обрабатываются под размеры для мотора ВАЗ.

Параллельно обрабатывать следует и тарелки клапанов

Важно подогнать все клапана по весу. Отдельно стоит подойти к вопросу установки распредвала

Чтобы двигатель хорошо тянул с «низов» и на высоких оборотах, оптимально подбирать распредвал, который обеспечивает высокий подъем клапана. Параллельно необходима и разрезная шестерня для точной подстройки фаз газораспределения.

В каких случаях регулировать развал схождение не стоит

Сама эта операция, если ее проводят в хорошем автосервисе и на качественном оборудовании стоит не так уж и мало, особенно, если регулировка предстоит на дорогой иномарке. Поэтому платить деньги зря никому не хочется.

Сезонная смена резины

Если говорить грубо, колеса не являются частью подвески: скорее, это навесные элементы. Кто-то может возразить: мол, сменил резину, и машину стало уводить в сторону. Происходит это из-за неравномерного износа протектора: например, если вы поставили шины б/у и толком не осмотрели их.

Замена амортизаторов и стабилизаторов

Если был ремонт подвески, то что касается вторых деталей, они никак не влияют на сход развал. То же самое можно сказать об амортизаторах, если их нужно заменить. В большинстве случаев спереди они устанавливается внутри пружины и их можно снять, открутив два-три (зависит от модели) болта.

Снятие и замена передних пружин на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Здравствуйте, из данной статьи Вы узнаете, как заменить передние пружины на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107. Передние пружины обычно меняются, когда они сильно проседают. Проседают передние пружины обычно долго, но если Вы часто ездите на груженом автомобиле, то это произойдет гораздо раньше. С проседанием пружин на кочках подвеска начинает чаще “пробиваться”, что делает езду не совсем комфортной, а местами не безопасной. Стоимость новых пружин на автомобильном рынке колеблется около 800 рублей. Для замены передних пружин Вам потребуются: стяжки для пружин, головки или ключи на 13, 22 и два домкрата (один из них лучше гидравлический). Первым делом поднимаем домкратом автомобиля, снимаем колесо и амортизатор. Далее ключом на 22 ослабляем крепления рычага передней подвески

Самый лучший способ

Для того, чтобы добиться поставленной цели, в обязательном порядке нужно задуматься о приобретении только качественных запасных частей, которые созданы специально для тюнинга. В разделе инструменты и материалы они были перечислены. Только так можно снизить пагубное воздействие на все детали своего стального коня.

Если говорить о других классических моделях отечественного автопрома, то здесь все работы проводятся аналогичным образом. Так же специалисты советуют использовать исключительно специальные детали, а не производить обрезку пружин.

Что касается непосредственно процесса монтажа новых пружин, то он стандартен, то есть никаких дополнительных нововведений не требуется. Все производится в соответствии с правилами стандартной сборки ходовой части автомобиля. При этом каждая отдельная деталь всегда оснащается мануалом, который и нужно изучить, чтобы все сделать действительно качественно.

Не стоит забывать об отрицательных моментах, которые несет эта процедура. Самый главный заключается, что машина становится намного жестче. Это ощущается всем телом. При этом есть и неоспоримые преимущества.

Не стоит забывать о том, что после проведения работ в обязательном порядке настраивается регулятор тормозных сил на задней оси. Если этого не сделать, то автомобиль будет считать, что он перегружен. Задние колеса при этом при резком торможении будут юзить.

Таким образом, существует два основных способа того, как занизить ВАЗ 2107. Как видно, простая подрезка пружин малоэффективна, так как приводит к снижению эксплуатационных характеристик машины. Лучше использовать специальные запасные части для тюнинга, так как только они могут действительно качественно заменить родные узлы.

Бортовой журнал ВАЗ 21074 (2006 г.)

Своими руками: Передняя подвеска: 5.Замена пружин ВАЗ-2107

Итак, продолжаем переборку подвески. Сегодня разберем как поменять передние пружины, так как заводские уже отходили 220 тыс. и порядком подустали, хотя, дорожный просвет в норме. Для этого приобрел аналогичные пружины АО «ВАЗ» с новыми проставками и съемник передних пружин.

Перед заменой, для сравнения эффекта, измерим расстояние от пола до колесной арки передних крыльев до, и после замены с уже новыми пружинами, сайлентблоками и амортизаторами.

Как мы видим, машина имеет перекос в 1 см на правую сторону, что не критично.

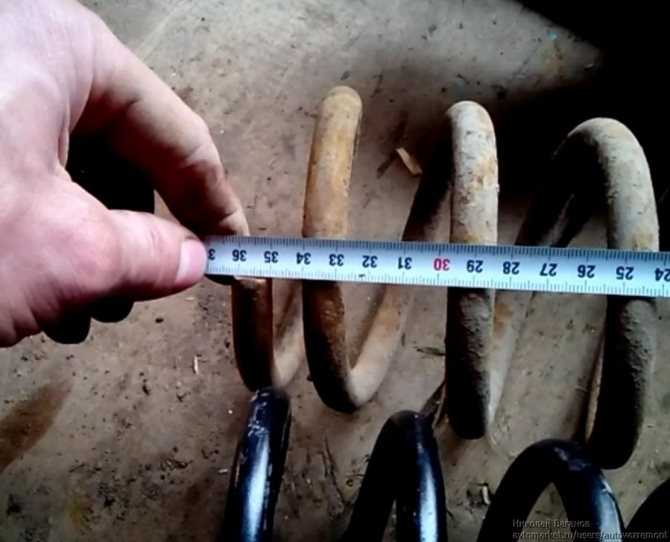

Из любопытства измерим толщину прутка новой пружины — если вычесть покраску, она составляет примерно 13 мм.

И длину в свободном состоянии — 37.2 см.

Для работы нам понадобятся:

  • Ключи и головки на 13, 22
  • Съемник(стяжка) пружин центральная и съемник шаровых опор (желательно)
  • Монтировка или большая отвертка, молоток, металлическая щетка
  • WD-шка или другой «жидкий ключ»

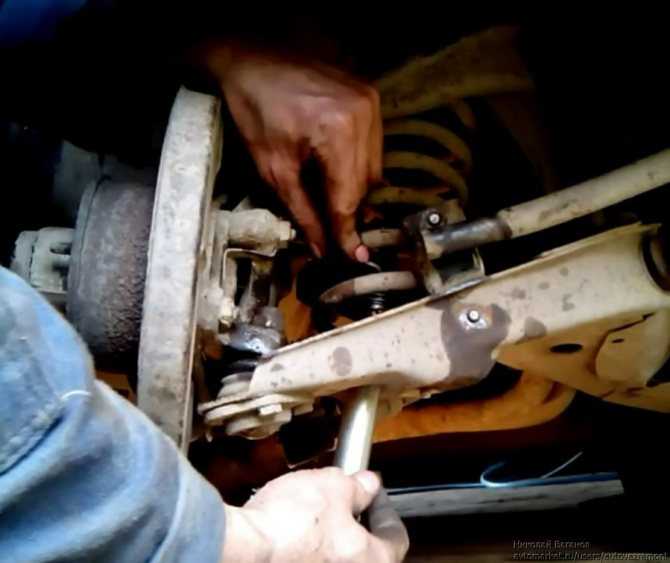

Вывешиваем машину, снимаем колесо, снимаем амортизатор, ослабляем гайки сайлентблоков рычагов, снимаем скобу и подушку стабилизатора — ее мы тоже заменим на новую.

Теперь ослабляем гайку крепления пальца нижней шаровой опоры к поворотному кулаку и срываем палец. Как это сделать мы уже разобрали ранее.

Заводим тарелки съемника под максимально нижний и верхний виток пружины и стягиваем до тех пор, пока нижний конец не отойдет от чашки и не снимется напряжение между рычагами.

Стоит иметь ввиду, что съемник хиленький, подшипник под нижней тарелкой развалился уже при замене второй пружины, хотя, работает хорошо и без него, если смазать шайбы. Производство, вроде бы, Кострома.

Теперь фиксируем верхний рычаг со ступичным узлом, вынимаем палец шаровой опоры из поворотного кулака и опускаем рычаг вниз, осторожно вынимаем пружину с проставкой

Осматриваем пружину на наличие повреждений. Как мы видим, присутствуют следы коррозии и межвиткового износа.

Измерим остаточную длину в свободном состоянии — по сравнению с новой пружиной произошла усадка примерно на 1 см.

Теперь с помощью съемника стягиваем новую пружину, чашки заводим примерно под второй виток сверху и снизу.

На пружину надеваем новую резиновую проставку и фиксируем скотчем или изолентой так, чтобы конец прутка упирался в выемку на проставке

Заводим осторожно пружину между рычагов, ориентируем нижний конец прутка чтобы он уперся в выемку на металлической чашке рычага

С помощью домкрата заводим палец шаровой опоры в поворотный кулак и затягиваем.

Теперь снимаем съемник и устанавливаем обратно новый амортизатор.

Также, одеваем новую подушку стабилизатора и фиксируем.

Затягиваем сайлентблоки под нагрузкой, одеваем колесо.

Теперь заново измерим расстояние от пола до крыла.

Как мы видим, передняя подвеска приподнялась на 3.5 см, что показывает нам насколько старые пружины были уже послаблены — с учетом длины в ненагруженном состоянии они потеряли примерно 2.5 см в упругости. Да, и визуально нижний рычаг немного изменил свой угол.

Осталось проверить сход-развал, так как углы рычагов изменились.

Тюнинг и ремонт ВАЗ 2110

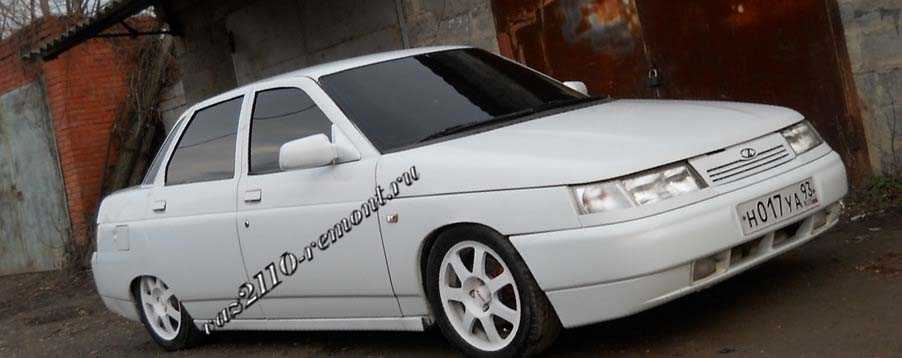

В последнее время у молодых людей пошла тенденция занижать свои авто. Как говориться: «Низкий таз, радует глаз!». Сразу же скажу, если вы надумали опустить свой ВАЗ, то сделать это можно несколькими способами, но самый легкий и дешевый – это обрезать пружины. Но, хочу вас предупредить, что на кочках будет не очень приятно, из-за того, что все удары будут идти на отбойники, пружина не будет сильно их сглаживать. Если же вас это не останавливает, как в принципе, и меня, тогда эта статья для вас  А еще эта статья для тех, кому не нравиться, что зад ВАЗ 2110 значительно выше передка. Чтобы их уровнять можно спилить всего пару витков – это не отразиться на поведении автомобиля.

Ну что ж, меньше слов, больше дела.

Как обрезать пружины

  1. Сразу же нужно поддамкратить заднее колесо и снять его.
  2. Следом нужно произвести съем амортизационной стойки ВАЗ 2110, как это сделать вы можете почитать здесь: УСТРОЙСТВО И РЕМОНТ ЗАДНЕЙ ПОДВЕСКИ.
  1. Используя съемник снимаем пружину со стойки.
  1. Витком считается полный оборот по кругу. То есть, чтобы обрезать один виток, нужно под концом пружины на следующем кольце поставить метку. (На свое усмотрение решайте сколько витков обрезать, можно снимать по одному и ставить пружину на место, посмотреть как выглядит, но это трудоемкий процесс, поэтому я советую резать 2-3 витка )
  2. Дальше нам пригодится болгарка, отрезаем по метке.

  1. Если вы пилите пружины на 3 и более витков, то желательно срезайте отбойники, так у подвески будет какой-никакой ход.

Когда будете производить сборку, учтите, что отпиленная сторона пружины должна быть вверху. А также проследите, за зажатием пружины в чашке и тарелке стойки. Если спил пружины будет произведен неправильно, либо пружина будет неправильно установлена, то она постоянно будет вылетать из чаши.

Чем грозит низкая посадка ВАЗ 2110

Если вы обрежете пружина на 3-5 витков, уверяю вас, вы сразу почувствуете разницу в подвеске. Она станет очень жесткой, а также появится стук. Но нас, молодежь, это не пугает, музычку на всю или поставить прямоток, который будет заглушать стук. К этому можно привыкнуть, ну а если вы хотите сделать все по правильному и по умному, то приобретите и установите укороченные стойки.

Добро пожаловать на VAZ.EE+ Extended Edition

С мая 2013 года наш портал расширил тематические разделы форума по обмену опытом: добавлены подфорумы Американцы, Корейцы, Немцы, Французы, Японцы, в связи с увеличением автопарков наших посетителей. Помимо изменения стиля, наш Чат, Почта, Развлекательные и фото/видео разделы, Литература стали встроенными и не трубеют отдельной регистрации. Кроме этого, есть и другие полезные и приятные новшевства с которыми Вы все можете ознакомиться при посещении портала.

С вопросами и предложениями можете обращаться к администрации в специальном разделе форума или через форму обратной связи.

  • литература Статьи
  • Библиотека

развлечения

  • Анекдоты

Приколы
Мисс Бикини
форум

  • Автомобили

Обмен опытом
Эксплуатация
Обо всем
Форум и Web
мультимедиа

  • Галерея

Видео
Автообои
Фотобаза
купить/продать

  • Автомобиль

Автозапчасти
разное
Баннеры

  • Помощь
  • Поиск
  • Пользователи
  • Репутация
  • Главная форума
  • Обмен опытом
  • Подвеска и рулевое управление
  • Версия для печати
  • Скачать / Распечатать тему
  • Режимы отображения
  • Переключить на: Древовидный
  • Стандартный
  • Переключить на: Линейный

Как настроить развал-схождение своими руками без стендов

  • Для настройки развал-схождение необходимо чтобы машина была пустая и нужно сразу выровнять давление в шинах.
  • Автомобиль с хорошим развалом схождением имеет:
  • Развал схождение настраивается либо на смотровой яме либо на подъемнике.

Начнем делать проверку развала колес. Для этого нам понадобится отвес. Желательно чтобы он был плоский и на мягкой нитке.

  1. Выводим наклон колеса параллельно данному отвесу.

На ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, ВАЗ 2108, ВАЗ 2109, ВАЗ 21214 развал настраивается двумя болтами на стойке. Один болт с эксцентриком, а второй просто для фиксации. Для того чтобы настраивать развал необходимо ослабить оба болта.

Эти болты бывают очень сильно закисают, именно поэтому их лучше зачистить металлической щеткой и залить WD-40.

Начнем регулировал схождение колес. Для этого сначала на глаз выставили прямо колеса.

  1. Затем фиксируем руль в прямом положении.
  2. Лучше всего зафиксировать руль получится с помощью рейки, которая прикручивается к рулю и упирается с двух сторон в двери, как на фото.
  3. Для этого, чтобы колеса у нас хорошо поворачивались можно взять две пластины металлические и хорошо смазать любой смазкой (хоть старым маслом).

Наезжаем колесами на данные две пластины. Теперь колеса у нас будут хорошо поворачиваться.

Теперь зацепляем один конец проволоки на заднем колесе и выводим его на перед. Смотрите чтобы не было помехи бризговиков.

  • Нам нужно вывести колесо именно параллельно данной проволоке.
  • Схождение регулируется либо увеличением, либо уменьшением длинны рулевой тяги, как показано на фото.

Повторяем процедуру с другой стороны автомобиля. Этот способ очень действенный.

Когда необходимо проверить и отрегулировать развал схождение

Стоит отметить, что регулировку развала схождения на ВАЗ 2107 нужно проводить в тех случаях, когда:

  1. Меняется траектория движения машины, к примеру, водитель старается ехать прямо, но машина при этом едет в сторону.
  2. При значительных отклонениях определенного угла установки колес. В этом случае автомобилист будет наблюдать быстрый износ некоторых элементов. Безусловно, при таких показателях значительно увеличится расход топлива, перестанут функционировать определенные детали подвески.
  3. Специалисты рекомендуют проводить проверку развала и схождения после ДТП. Вполне вероятно, что регулировка элементов подвески была нарушена.
  4. Развал схождение необходимо настраивать после замены деталей в подвеске.
  5. После 10-15 тыс. км пробега изнашиваются детали, наблюдается отклонение от нормальных показателей, поэтому регулировку не помешает выполнить вновь.

Есть моменты, когда замена деталей не оказывает серьезного влияния на развал схождение или не оказывает его вовсе. Тогда проверка этого параметра необязательна. К таким ситуациям следует отнести замену:

  • втулок стабилизатора;
  • стабилизатора в сборе;
  • амортизатора;
  • втулок амортизатора;
  • амортизатора в сборе;
  • подшипников ступицы.

Желательно или обязательно проверить развал схождение при замене/установке:

  • рулевых наконечников и тяг в сборе;
  • удлиненных или укороченных пружин;
  • маятника рулевого управления;
  • рулевой колонки;
  • рычагов нижних и верхних;
  • сайлентблоков;
  • балки в сборе;
  • проставок.

Регулировка развала схождения пошагово по нитке на ВАЗ 2107

Прежде чем проверить развал, водителю нужно сначала выбрать ровное место. Затем надо сесть в машину, проехаться немного взад и вперед, проверить положение колес, они должны быть выставлены прямо. После этого можно выйти из машины и прожать подвеску машины вниз 2–3 раза.

Если вы решили отрегулировать развал-схождение по нитке, тогда возьмите нить, отвес, штангенциркуль. Прикрепите нить с отвесом так, чтобы она проходила вертикально через центр колеса. Возьмите штангенциркуль, выдвиньте его нижнюю часть и замерьте расстояние от нитки до края обода сверху и снизу. Разница между расстояниями и будет показателем развала. Если нет штангенциркуля, измерьте расстояние обычной линейкой.

Если получается, что разница между нижней и верхней точками колес равна не более 3-4 мм, то вы укладываетесь в верхний порог нормы для заднеприводных автомобилей. Если автомобиль переднеприводной, то разница не должна превышать 1 мм.

При необходимости регулировки ослабьте гайки крепления поворотного кулака, сдвиньте поворотный кулак в необходимую сторону, затем хорошо затяните все крепления.

Для контроля проведите такие же измерения, повернув колеса в крайнее правое и крайнее левое положение.

Для проверки схождения проводим те же подготовительные процедуры, что и при регулировке развала. На следующем этапе необходимо закрепить нитку за переднее и заднее колесо так, чтобы она проходила через центр колес. Если мешают подкрылки, их необходимо демонтировать.

Стоит отметить, что на ВАЗ 2107 колея задних колес уже, чем передних, поэтому, чтобы точно отрегулировать схождение, необходимо под нитку подложить брусок толщина которого равна 22 мм или два спичечных коробка сложенных плашмя, и провести нить поверх. Рулением добиваются того, чтобы нить касалась передней покрышки спереди и сзади. Если касания удалось добиться, то регулировать ничего не нужно.

После этого закрепите нитку с противоположной стороны, но под нитку на заднем колесе подложите кроме бруска на 22 мм еще один толщиной 6 мм или же подложите третий спичечный коробок. В конечном итоге водитель должен обязательно проверить состояние нитки, чтобы она касалась переднего колеса в двух точках — спереди и сзади диска, если же этого не происходит, то нужно произвести регулировку передних колес.

Регулировка деталей с использованием инструментов

Схождение регулируют с помощью гаечных ключей на 13. Для этого следует ослабить муфту наружной рулевой тяги. Затем, используя клещи вида «Кобра», провернуть саму муфту и отрегулировать длину рулевой тяги до того момента, пока зазор между нитью и покрышкой переднего колеса не будет устранен. В конце регулировки необходимо затянуть стяжные хомуты и такие же действия проделать со вторым колесом, добиваясь этим того, чтобы совместное их схождение составляло 2 мм.

Безусловно, отрегулировать развал схождения можно по веревке, заменив ей нить с крючками.

Как осуществить регулировку схода-развала

Конечно же, каждый водитель знает о том, что наиболее эффективная проверка установки колес может производиться только у квалифицированных специалистов в специальной мастерской на определенном стенде. Но если водитель не хочет тратить лишние деньги или в скором времени предполагается замена других деталей, после которых и будет проведена регулировка развала схождения, то можно отрегулировать угол положения колеса, не пользуясь услугами специалистов.

У заднеприводных автомобилей колеса должны быть повернуты друг к другу, т.е. необходимо обеспечить положительное схождение, у переднеприводных — наоборот.

↑ Значения углов установки колес после техобслуживания

После проведения первого технического обслуживания (через 1500–2000 км пробега) и при дальнейшей эксплуатации автомобиля значение углов установки колес должно быть:

  • развал — 0°30’±20’ (0° 5’±20’)*;
  • продольный угол наклона оси поворота — 4°±30’ (3°30’±30’)*;
  • схождение — 2—4 мм (3—5 мм)*.

Разница в продольных углах наклона осей поворота правого и левого колес не должна превышать 0°30’.

Перед регулировкой углов установки колес проверьте:

  • давление воздуха в шинах;
  • осевой зазор в подшипниках ступиц передних колес;
  • исправность амортизаторов (отсутствие заклинивания штока);
  • радиальное и осевое биение шин;
  • зазор в верхних шаровых шарнирах подвески;
  • свободный ход рулевого колеса.

Обнаруженные неисправности устраните и произведите необходимые регулировки.

Важные моменты при замене пружин подвески

При выполнении ремонта передней подвески нужно учитывать особенности замены передних пружин: если не соблюдать некоторые правила, в дальнейшем могут возникнуть осложнения, допустим, придется повторно проводить работу, совершать еще раз покупку. Характерная специфика этого ремонта:

  • передние пружины следует менять парой и стараться подбирать по жесткости, высоте. Практически все детали имеют маркировку в виде отметки краской, необходимо, чтобы цвет краски у обеих пружин совпадал;

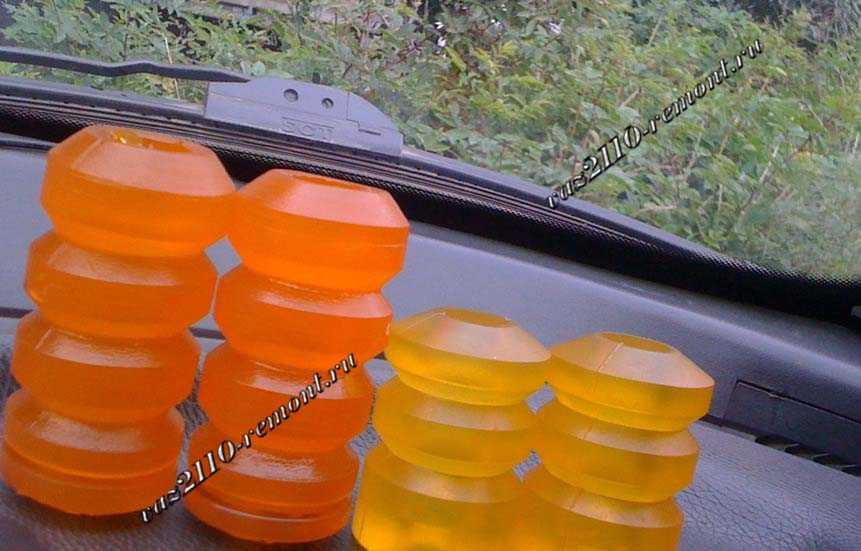

  • срок службы пружины в большой степени зависит от работоспособности отбойника и амортизатора, поэтому за состоянием этих деталей тоже нужно следить. Если отбойник отсутствует или находится в плачевном состоянии, он не сможет смягчить удар, например, при попадании колеса в яму, пружина может сломаться;
  • приобретая запчасти, не стоит покупать самые дешевые детали, здесь нередко попадается брак. Лучше потратить немного больше денег, но зато в дальнейшем не придется переделывать работу. Самый идеальный вариант – приобретать оригинальные запасные части, а если брать неоригинал, то известного производителя с хорошей репутацией;
  • при снятии-установке пружины необходимо пользоваться стяжками, все народные способы стягивания пружинных витков нередко приводят к травматизму.

Стяжки тоже необходимо приобретать высокого качества, а китайский инструмент лучше вообще стараться не использовать. У китайских стяжек быстро вытягивается резьба, попадается металл такого плохого качества, что спецприспособление при сжатии витков может просто не выдержать, и пружина отлетит в сторону. Какие могут быть последствия, понятно без лишних слов, стоит поберечь свое здоровье, позаботиться о безопасности.

Основные варианты снижения клиренса

Первый вариант, который считается наиболее экономичным – укорачивание штатных пружин. Сделать это вы сможете своими руками или, если нет необходимого инструмента и навыков, доверить ее начинающему специалисту. Подобную операцию можно выполнять без демонтажа пружины

Важно помнить о том, что пружины укорачиваются на разное число витков (передние, к примеру, на два, а задние – на три). Это обусловлено тем, что вес машины необходимо распределить равномерно

К преимуществу такого метода можно отнести низкие затраты. Что касается недостатков, к ним относятся риски поломки как пружины, так и амортизатора. Еще один вариант – покупка и установка укороченных пружин. Такие пружины часто называют спортивными. Основные затраты здесь связаны с приобретением готовых деталей. К преимуществам этого метода можно отнести то, что вы в любой момент сможете вернуть все на место (ведь штатные пружины не укорачиваются). К тому же, вы сможете провести такую операцию самостоятельно. Единственное, по завершении вам необходимо обратиться к специалистам для выполнения работ по развалу/схождению.

Порядок регулировки схода-развала по линейке

Еще один способ регулировки с использованием специальной линейки.

Рассмотрим устройство этой линейки.

Линейка изготавливается из овальной трубы.
Для регулировки под разные машины в этой линейке вварены передние штоки амортизатора. Регулировка выполняется ключами на 10.
Другой конец неподвижный.
На нем установлен штырь с прорезью, чтобы он не соскакивал с диска.
С другой стороны штырь подвижный.

Регулировка схождения выполняется следующим образом.

Лучше всего операцию регулировки выполнять на яме. От центра колеса по двум сторонам на покрышках делают две отметки на обоих колесах.
Затем измеряют расстояние линейкой по задним меткам по ободу одного и другого колеса
То же самое проделывают с передними метками. Выявляют разницу и выставляют колеса по необходимым для вашей марки автомобиля значениям.

Не забудьте сделать поправку на резьбу 0,5 мм.

Операции, которые водитель может выполнять самостоятельно

Единственной операцией, с которой самостоятельно не смогут справиться водители, является точная регулировка кастора. Если же после аварии геометрия кузова осталась неизменной, то есть возможность произвести симптоматическую регулировку кастора. Если же ваш автомобиль совсем перестал вас слушаться, его заносит в сторону, в повороты он входит с задержкой, в этом случае стоит увеличить кастор на 20 или 40 минут.

Случается и так, что при достаточно резком разгоне рулевая колонка вырывается из рук, тогда кастор делают меньше. Необходимо также помнить о том, что при увеличении данного показателя может увеличиваться и развал колес. Если же кузов будет слишком поврежден, будут наблюдаться кардинальные изменения геометрии кузова, тогда в любом случае будет бессмысленно регулировать подвеску. На это уйдет очень много времени, а вот результат может полностью вас огорчить. Специалисты рекомендуют проверять показатели даже после незначительных аварий, связанных с изменением геометрии кузова.

В этой статье мы разобрали, как отрегулировать развал схождение с помощью нитки и линейки. Это два самых популярных способа регулировки развала-схождения в гаражных условиях.

Когда необходима регулировка

Регулировка может понадобиться в том случае, если:

  • автомобиль уводит в сторону на ровной дороге;
  • отклонения углов колес на ВАЗ 2107 стали видны;
  • происходит преждевременный или неравномерный износ шин;
  • повышение расхода топлива оказалось выше;
  • подвеска была повреждена.

Если сход развал не соответствует норме, то машину будет постоянно «тянуть» в одну из сторон. Чтобы это определить, достаточно убрать руки с руля. Если регулировка выполнена некачественно, то покрышки авто будут очень быстро стираться, а также могут выйти из строя некоторые детали подвески.

Чтобы произвести развал схождение ВАЗ 2107 без помощи специалистов своими руками, необходимо иметь:

  • нитку с крючками с обоих концов;
  • обыкновенную нитку;
  • бруски толщиной 6 мм и 22 мм;
  • клещи типа «Кобра»;
  • набор гаечных ключей;
  • штангенциркуль.

Что в итоге?

Резюмируя текст, призовем российских автомобилистов с умом подходить к конструктивной доработке подвески своих транспортных средств.

Некоторые элементы, например, передняя распорка или дополнительный стабилизатор задней балки, вполне применимы в повседневной жизни.

Они стопроцентно улучшат процесс поездки на авто, добавив комфорта и безопасности.

Влияние же других доработок может не принести положительного эффекта, а порой и вовсе ухудшить первоначальные рабочие характеристики машины.

Прежде чем установить что-то дополнительное, оцените не только предстоящие затраты, но и их целесообразность.

Читайте по теме, тюнинг ВАЗ 2110 своими руками.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
