Замена задних пружин ваз 2109

Что это?

Не редко владельцы отечественной «четырнадцатой» модели ВАЗ замечают, что в передних стойках возникает стук . Причина его появления — вышедшие из строя опорные подшипники.

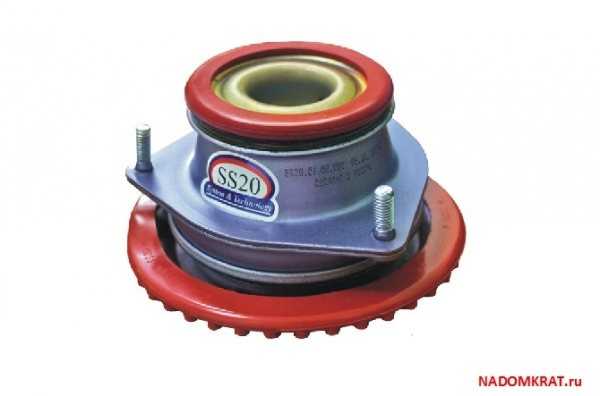

Опорник марки SS20

Но сразу приступать к замене не нужно. Первоочередная задача — проверить состояние опоры. А уж потом предпринимать соответствующие действия.


В разборе

Выделяют несколько разновидностей опорников:

  • Подшипник со встроенным внутренним или наружным кольцом. Для его установки не требуется использовать прижимные фланцы. Для монтажа имеются соответствующие отверстия;
  • С открепляемым внешним кольцом;
  • С открепляемым внутренним кольцом;
  • Отделочно-разделочная конструкция, характерная особенность которого заключается в сильной жесткости.

Виды подшипников

Конструктивных исполнений верхней части стойки – два:

  • Опорный подшипник входит в конструкцию опоры (можно встретить на ряде моделей ВАЗ);
  • Является отдельным элементом, который помещается между опорой и верхней чашкой пружины.

А вот самих опорных подшипников, которые применяются в конструкции подвески – несколько:

  • СО ВСТРОЕННЫМ НАРУЖНЫМ ИЛИ ВНУТРЕННИМ КОЛЬЦОМ. Особенность его заключается в обеспечении возможности вращения элементов, которые контактируют как с внешним, так и внутренним кольцом. Дополнительно в таком варианте предусмотрено наличие установочных отверстий, поэтому при монтаже прижимные фланцы не нужны;
  • С ОТДЕЛЯЕМЫМ ВНЕШНИМ ИЛИ ВНУТРЕННИМ КОЛЬЦОМ. В таком варианте одно из колец (в зависимости от конструкции) может отделяться, в то время как второе закреплено на опоре;
  • ОДИНОЧНО-РАЗДЕЛЬНЫЙ. Конструктивно этот вариант – тот же подшипник с отделяемым кольцом, но обладает повышенными показателями по жесткости.

В целом, особой разницы, какой из типов подшипника используется, — нет, главное, чтобы он выполнял свои функции.

Несмотря на то, что верхняя часть стойки устанавливается внутрь специальной ниши в колесной арке, грязь, песок и пыль проникают к опоре, а эти загрязняющие элементы являются губительными для любого подшипника.

Дополнительно опорный подшипник практически постоянно подвергается резкоменяющимся нагрузкам, в том числе и ударным (из-за работы пружины), что в сочетании с загрязнениями приводит к интенсивному износу составных частей подшипника и выхода его из строя.

Из-за достаточно сложных условий эксплуатации, ресурс такого подшипника ограничен. Многие производители указывают, что замене он подлежит каждые 100 тыс. км.

Но в действительности же, из-за плохого состояния дорог, они требуют замены уже через 50 тыс. км. При этом ресурс этого узла также зависит и от его качества.

Не редкие случаи, когда опорный подшипник приходится менять уже через 10 000 км пробега.

Обычная замена сайлентблоков

Наиболее простая замена сайленблоков осуществляется следующим образом.

  • Данную работу нужно проводить либо в смотровой яме, либо поднять машину на домкрат и залезть под нее. Первый вариант намного проще, так как в этом случае обзор автомобиля будет лучшим.

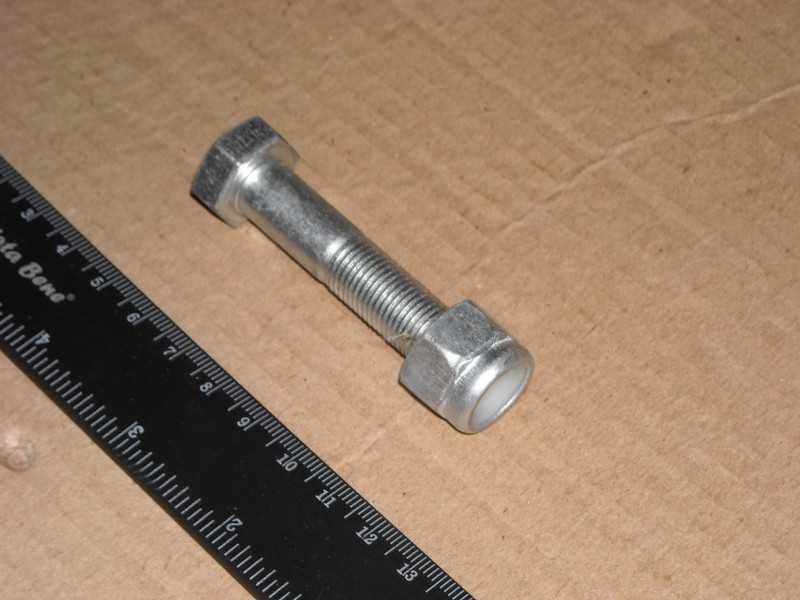

  • Используя ключ на 19 необходимо открутить гайки, расположенные на болтах крепления задней балки. Таким образом можно будет открепить ее от кронштейна.
  • После этого нужно вынуть открученный болт, отводя вниз проушину балки. Чтобы облегчить свои действия, между кузовом ваз и балкой желательно вставить деревянный брусок размером с кирпич.
  • Затем молотком необходимо выбить сайлентблок.
  • Прежде чем устанавливать сайлентблок обратно, его нужно смазать скользкой жидкостью, чтобы он лучше функционировал. Теперь его можно запрессовать.
  • Нужно убрать брус, вернуть балку в исходное положение и закрепить болт вместе с гайками.

Фото материалы, видео- обзоры, пошаговая инструкция — все это поможет выполнить работы по замене заднего сайлентблока своими руками. Однако нужно быть предельно аккуратным, ведь не факт, что с первого раза все получится. Да и навредить своему авто можно еще хуже. Зато радует одно: цена «домашнего» ремонта является намного ниже, чем в автосервисе.


Замена сайлентблоков задней балки ВАЗ 2108-2115

Задняя балка поводов для беспокойства не подавала, поэтому сюрпризов от нее не ждал, ходя именно они периодически мозги пудрили, на 20 тыс. пробега менялись два, нет, уже ТРИ комплекта! В первый раз не помню что ставилось, второй раз ставился Moog, который проехал оооочень мало, третий раз ставил привезенный из Испании Lemfoerder.

Lemfoerder больше стуков не давал, поэтому решил что несколько тыс.пробега у меня еще есть… Но оказалось что расслабился я рано, и заграничный Lemfoerder сдался достаточно быстро, а отсуствие характерных стуков объясняется очень просто — хорошая тотальная шумоизоляция, особенно пола в задней части (в районе балки кроме вибры в 4мм + два слоя «жигулевского войлока + 10 мм фанера + ковролин + коврик из еще одного куска ковролина)…

Да, не любят сайленты в задней балке наших дорог. И сама их конструкция не способствует долговечности, резина в железной обойме, как раз в этом месте любит рваться, их слабинка.Поход в магазин был напрасным, нужно заказывать, будут на следующей недели. И большой вопрос — на сколько их хватит. Lemfoerder привезенный из Испании держался дольше всех, но… одним словом ждать некогда а в магазине на витрине стоят сайлентблоки в заднюю балку ВАЗ 2108-2109…

Да простят меня все любители оригинальных запчастей и ярые противники колхоза. Отличие вазовского сайлента видно сразу — большой бортик с одной стороны и чуть длинее, примерно 5 мм с другой стороны. Зато внутренний диаметр, посадочный диаметр — такие же как у родного.Дальше все просто, с одной стороны, на фото отмечено красным, спиливаю 5 мм «лишнего» и все, запресовуем в балку Эксперта…

Pапресовуется в балку как родной, широким ободок внутрь кузова. Именно этот ободок не дает рычагам балки вывернутся, что случается с родным когда происходит разрыв резины с обоймой. Плюс он резиновый, наружной обоймы нет, рваться тоже нечему.

Эксперт конечно не девятка… но последующий 120 километровый пробег показал что чувствуют они себя превосходно. Опасался что задок станет жесче, также опасения были напрасны, после замены зад стал стабильнее, на разбитых сайлентах чувствувались некоторые «подруливания» балки, которые исчезли после замены.

Посмотрим как будут дальше ходить. Lemfoerder мне обошелся в свое время 20 эвро за одну штуку, или 220 грн. за комплект, вазовские же обошлись 50 грн. за две штуки. Даже если они прослужат столько же сколько лемфордовские, получается хорошая экономия. Не прослужат — получим опыт )

А на часть сэкономленных денег приобрел сегодня другую, не менее полезную вещицу — защиту картера двигателя, производитель — Украина, метал 2 мм, цена 420 грн. Сделана достаточно добротно, полностью закрывает картер и коробку передач, все отверстия на своих местах, отверстие под слив масла. В комплекте болты и гайки, но с установкой есть нюанс — в балке на авто в местах крепления есть отверстия, но к некоторым местам не подлезешь с гайкой, а если подлезешь — обязательно будут в будущем проблемы с возможным демонтажем. Установка пока откладывается, есть идеи как сделать так чтобы было культурно и беспроблемно с обслуживанием, но на реализацию надо время, которого сейчас нет.

Замена передней стойки ВАЗ-2109 своими руками: процедура проведения ремонта

Производить замену передних стоек на ВАЗ-2109 необходимо в случае наличия поломок в них. От этих элементов подвески зависит комфорт, а самое главное – безопасность движения. Если эксплуатировать машину с изношенными стойками, это приведет к тому, что кузов начнет постепенно разрушаться. При наличии на ветровом стекле маленьких трещин они увеличатся. Передняя панель тоже может разрушиться. Но это ничто в сравнении с тем, какие нагрузки испытывают элементы кузова.

Признаки неисправности стоек

Чтобы понять, что необходимо проводить замену передних стоек, вам потребуется обратить внимание на основные признаки поломок. Всего их несколько:

  • Наличие масляных пятен на корпусе амортизатора.
  • Механическое повреждение элементов передней стойки.
  • Разрушение пружины.
  • Износ опорного подшипника.

Проверить состояние передней стойки можно, если резко надавить на одну сторону автомобиля, заставив полностью сжаться пружину. Кузов должен вернуться сразу же в изначальное положение и остановиться.

Если он продолжит колебаться, то это говорит о том, что работа подвески происходит на одних лишь пружинах. Амортизаторы неисправны, поэтому кузов автомобиля продолжает двигаться. В том случае, если вы выявили поломку амортизатора, потребуется замена передней стойки на ВАЗ-2109. Своими руками все работы можно выполнить достаточно просто.

Инструменты для проведения ремонта

Чтобы осуществить все работы правильно, вам потребуется наличие следующего инструмента:

Домкрата, причём желательно использовать подкатные гидравлические или пневматические.
Опор под автомобиль.
Противооткатных башмаков.
Съемника для пружин.
Набора ключей.
Проникающей смазки.
Съемника для наконечника рулевой тяги.
Плоскогубцев.

Также желательно иметь верстак с хорошими тисками, чтобы без проблем разобрать переднюю стойку на части.

Что нужно приобрести для замены

Прежде чем производить замену передней стойки на ВАЗ-2109, вам также потребуется наличие запасных частей. Необходимо приобрести в специализированных магазинах следующие элементы:

Амортизационную стойку. Желательно выбирать элементы от известных производителей, чтобы улучшить работу подвески автомобиля. Для экономии можно использовать стандартные амортизаторы, которые устанавливались на заводе.
Резиновые или силиконовые отбойники, размещаемые на штоке амортизатора.
Пыльники, желательно резиновые, а не пластиковые.
Новые болты и гайки.
Пружины, если на старых имеются повреждения.
Опорные подшипники, устанавливаемые в верхней части стойки.

Желательно также приобрести новые резиновые подушки, чтобы улучшить эксплуатацию автомобиля. При желании вы можете купить готовую стойку в сборе. Чтобы ее смонтировать, достаточно полностью выкинуть старую и на ее место поставить новую. Монтаж такого устройства окажется намного легче, да и эффективность работы выше.

Снятие стойки

Перед началом проведения работ обязательно выполните следующие действия:

Установите под задние колеса противооткатные башмаки.
Поднимите ремонтируемую сторону, предварительно ослабьте крепление колеса.
Снимите колесо полностью.
Затем необходимо выкрутить две гайки с болтов, которыми производится крепление амортизационной стойки к ступице колеса.
Отведите в сторону тормозную трубку, чтобы не повредить ее.
Извлеките шплинт из отверстия в рулевом наконечнике, после чего выкрутите гайку на нём.
Установите съемник и извлеките палец рулевого наконечника из поворотного кулака.
Ключом на 10 выкрутите три гайки, которыми крепится опорный подшипник к стакану на кузове. Осуществлять эту работу нужно из подкапотного пространства.
После проведения этих работ можно без проблем демонтировать стойку.

При необходимости осуществляется ремонт или же полная замена передней стойки ВАЗ-2109. Фото этого элемента подвески приведено в статье.

Трещины подвески

На автомобилях ВАЗ со временем может выйти из строя и передняя, и задняя подвеска. Определить неисправность можно, осмотрев рычаги подвески возле шаровых опор, сайлентблоков, под упорами пружин.

Рычаги, а также поперечная тяга передней подвески, нуждаются в скорейшей замене, если на них наблюдаются трещины, пускай даже самые незначительные. Устранять данную неисправность с помощью сварки не рекомендуется, лучше приобрести новую деталь.

Также трещины со временем появляются на металлических дисках колес, образовываясь возле отверстий для болтов или вентиляционных окон. При наличии данных недостатков, следует поменять диск. Если же нет такой возможности, нужно тщательно осматривать колесо после каждого сильного удара.

Передние амортизаторные стойки могут вполне неплохо прослужить более 100 000 км, но не каждый владелец сможет похвастаться таким результатом. У многих на ВАЗ 2109-2108 модули передней подвески приходится менять чуть ли не в два раза чаще, то есть каждые 50 тысяч км. На своем примере могу сказать, на заводских стойках проезжал около 80 000 км, и только после этого одна из них потекла.

Ниже опишу порядок работы по замене всех деталей модуля, начиная от опорных подшипников и заканчивая пружинами и опорами. Для выполнения этого ремонта понадобятся следующие инструменты и приспособления:

  1. Головка торцевая на 19 и 13
  2. Удлинитель
  3. Трещоточная рукоятка
  4. Вороток
  5. Специальный ключ для удерживания штока стойки от проворачивания
  6. съемник шарнирных соединений
  7. стяжки пружин
  8. ключ рожковый или накидной на 19
  9. пробой при необходимости
  10. молоток

Итак, первым необходимо открыть капот автомобиля ВАЗ 2109-2108, и сняв защитный колпак с верха опоры, слегка ослабить центральную гайку передней стоки. Для этого нужен специальный ключ, который можно приобрести в любом автомагазине. Либо же можно воспользоваться подручными средствами.

Дело в том, что центральный шток во время отворачивания гайки необходимо удерживать от проворачивания. Так как в моем случае на торце штока было отверстие под шестигранник на 6, то я решил эту проблему без ключа. Для этого использовал свечную головку, которую можно крутить и обычным рожковым ключом. Короче говоря, смотрите наглядный пример на картинке:

Далее откручиваем болты крепления переднего колеса, и поднимаем автомобиль домкратом. После этого необходимо отсоединить рулевой наконечник от поворотного кулака стойки. Более подробно об этом читайте в статье по Замене рулевых наконечников. В итоге, получается следующая картина:

После этого откручиваем две гайки крепления передней стойки, как это показано на фото ниже:

Затем можно пробоем выбить болты, чтобы освободить нижнюю часть стойки. Возможно, что они извлекутся и без особого усилия, но тем не менее, на всякий случай стоит иметь ввиду:

Теперь можно отвести рычаг в сторону, тем самым освободив стойку снизу:

Теперь можно приступать к верхней части крепления. Из под капота необходимо отвернуть три гайки крепления опоры к стакану кузова. Наглядно это действие показано на фото ниже:

Когда будете отворачивать последнюю гайку, придерживайте стойку снизу, чтобы она не упала. И теперь можно без проблем вынимать переднюю стойку в сборе с пружиной, опорой и подшипником наружу:

Далее нам понадобятся специальные стяжки пружин, чтобы снять опору с подшипником и пружину передней стоки ВАЗ 2109-2108. Одеваем их на витки пружины с двух сторон и равномерно стараемся стянуть до необходимого уровня.

Когда верхняя гайка крепления опоры начинает крутиться без усилия, то есть пропадает давление на нее от пружины, то можно закончить со стяжкой и откручивать гайку, опять же, удерживая центральный шток от проворачивания:

Теперь можно снимать верхнюю чашку с опоры:

Потом снимать саму опору:

Ну и остается снять нижнюю чашку:

Вынимаем пружину передней стойки вверх и теперь весь модуль передней подвески разобран на части:

Далее можно приступать к сборке нового модуля, если вы решили производить полную ревизию подвески. Кстати, старый защитный кожух со стойки можно снять, если он нормальный и не порванный, чтобы потом установить его снова:

Если надумаете производить замену опор, то лучше сразу их менять вместе с подшипниками. Установка новых деталей производится в обратной последовательности, и опять-таки, для установки пружин и опор используйте стяжки. Что касается цены, то могу сказать за полный комплект: мне недавно пришлось ставить на передний привод новые модули в сборе. Все вместе обошлось в 13 000 рублей (SS20). Также, не забываем, что после замены обязательно необходимо съездить на СТО и сделать сход-развал.

Виды

Для ВАЗ 2109 используется несколько видов опорных подшипников, каждый из которых имеет свои особенности.

Тип подшипника

Особенности

ОП со встроенным кольцом

Встроенное кольцо может быть внутренним или наружным. Такой подшипник имеет монтажное отверстие, не нуждается в прижимных фланцах. Плюс элемент оснащается встроенными прокладками, которые гарантируют точность вращения. Данный опорный подшипник применяется для вращения обоих колец — внутреннего и наружного

ОП с отделяемым внутренним кольцом

Такая конструкция с отделяемым внутренним кольцом служит для вращения наружного кольца. Наружное кольцо тут контактирует с корпусом. Если вам требуется максимальная точность вращения наружных колец, рекомендуется использовать именно этот тип ОП

ОП с отделяемым наружным кольцом

Тут все наоборот, конструкция предусмотрена для вращения внутреннего кольца. В данном случае с корпусом соприкасается внутреннее кольцо, а наружное может отделяться. Применяется в ситуациях, где необходимо точное вращение внутреннего кольца

Одиночно-раздельный ОП

В таком ОП предусматривается наличие разделения наружного кольца в одной точке, что способствует увеличению жесткости подшипника. Служит для ситуаций, требующих точное вращение наружного кольца.

Как поставить заднюю стойку на ВАЗ 2114, 2115, 2109, 2108.

Процесс сборки стойки:

  1. Прокачиваем стойку.
  2. Одеваем пыльник.
  3. Одеваем отбойник на шток стойки.
  4. На шток насаживаем шайбу с подушкой.
  5. Одеваем пружину с прикрепленной к ней подушкой.
  6. Ставим стойку на место прикручивая сначала верх, а потом низ.

Процесс установки заднего амортизатора не сложный, но везде есть свои тонкости.

В первую очередь прокачиваем стойки перед установкой. Обычно инструкция о прокачке идёт вместе со стойкой, но если её нет, просто 5 раз до конца сожмите и достаньте шток стойки. и не переворачивайте её после прокачки (после прокачки стойка всегда должна находиться в вертикальном положении).

Ещё одна важная деталь. При неправильной установке шайб, которые фиксируют шток стойки с кузовом, мы получим скрип задней стойки ваз 2114. Для того, чтобы скрипа в стойке не было необходимо установить нижнюю шайбу чашкой вниз, а верхнюю наоборот, чашкой вверх. В таком случае никакого скрипа в задней части авто не будет.

Проставка должна быть между кузовом машины и пружиной. Что бы установить её без проблем, примотайте её молярным скотчем к пружине. Нужно использовать именно молярный скотч, на крайний случай можно использовать излоленту. При использовании простого скотча, на кочках он может издавать посторонние звуки.

Ремонт

Поскольку автомобиль ВАЗ 2109 оснащается передними и задними стойками, про особенности их ремонта следует поговорить отдельно.

Подобные мероприятия не сложны в исполнении, если вы обладаете хотя бы небольшим опытом. При его отсутствии обязательно обратитесь на проверенную станцию технического обслуживания

https://youtube.com/watch?v=QQ6KjwK-cV0

Передние стойки

Чтобы выполнить ремонт передних стоек на вашей машине, следуйте инструкции и опирайтесь на видео уроки.

Процесс демонтажа и замены

  1. Снимите стойки, зачистите их от скопившихся загрязнений.
  2. Воспользуйтесь специальной стяжкой, чтобы зафиксировать пружину. Так она не будет оказывать давление на чашки опор.
  3. Зафиксировав пружину, снимите гайку с верхнего узла крепления стойки.
  4. Снимите ограничивающей узел верхней опоры. Затем можно демонтировать опору и подшипник.
  5. Следующими на очереди идут чашка верхней части и узел пружины.
  6. Убедитесь, что рычаг поворота, чашки нижней части стойки, кожух и узел кронштейна находятся в исправном состоянии. Если имеются дефекты, весь этот узел меняется целиком.
  7. Вертикально разместите амортизатор. Начинайте поднимать и опускать штоковый узел до упора. Если появляются признаки постороннего шума, стука, провалы или заедания, полностью замените запчасть.
  8. Зубилом снимите опорный узел демпфера. Далее вооружитесь ключом, чтобы выкрутить фиксирующую корпус стойки крепежную гайку.
  9. Снимите гайку, достаньте шток и рабочий цилиндр.
  10. Из амортизатора обязательно слейте всю жидкость в заранее подготовленную емкость. Если жидкость сохранила свое качество, ее можно будет залить обратно и повторно использовать.
  11. Тщательно зачистите внутренние поверхности кожуха ремонтируемого элемента.
  12. В корпус установите новый патрон картриджа, соответствующий вашей стойке — газовый или масляный.
  13. Выполните сборку узла, действия в обратной последовательности.
  14. По ходу сборки замените неисправные детали.
  15. Аккуратно верните в исходное состояние пружины. Это обусловлено тем, что она зажата и может повредить вам руки, если резко снять фиксатор.
  16. Если корпус потерял упругость, на нем образовались трещины или щели, появились следы отслоения металла от резины, обязательно замените компонент.
  17. Если из-под защитных колец узла верхней опоры наблюдаются потеки, подшипник заедает, обязательно этот узел придется поменять на новый элемент.
  18. Рекомендуется по ходу ремонта поменять все используемые крепежные болты, дабы максимально продлить срок службы новых элементов, установленных в процессе восстановления функциональности передних стоек.

Процесс ремонта включает достаточно много этапов, где самый главный фактор успеха — это аккуратность и внимательность. В остальном работа не сложная.

Задние стойки

Последовательность ремонтных работ задней стойки на ВАЗ 2109 следующая:

  • Включите коробку передач в положение первой скорости;
  • Под переднюю ось подставьте стопорные башмаки;
  • Поднимите заднюю часть, надежно зафиксируйте ее опорами, после чего снимите заднюю стойку;
  • Достаньте из узла буфер, а также извлеките пыльник из пружины. Проверьте их состояние. Если они износились или имеют следы дефектов, замените;
  • Тщательно промойте узел амортизатора. Далее его следует зажать с помощью тисков;
  • Проверьте, нормально ли происходит рабочий ход амортизаторов. Если есть проблемы, элемент меняется на новый;
  • Убедитесь в исправности сайлентблока, расположенного в нижнем узле крепления. Также проверяется пыльник, буферы, прокладки, подушки и пружины. При наличии следов износа, дефектов все они подлежат обязательной замене;
  • Извлеките шток амортизации, демонтируйте гайку фиксации, доставьте цилиндр и слейте с него жидкость;
  • Снимите кожух клапана сжимающего;
  • Зафиксируйте шток с помощью тисков, демонтируйте гайку, клапаны, поршень, втулку, обойму сальника и сам сальник;
  • Проверьте текущее состояние указанных деталей. Если имеются следы неисправности, обязательно замените;
  • Выполните обратную сборку узла, установите стойки на автомобиль.

Работа с задними элементами

По завершению ремонта обязательно проведите несколько пробных заездов по ровным и ухабистым дорогам. Комплексная проверка позволит понять, дал ли ремонт результат, либо требуется провести замену всего узла полностью.

Отремонтировать стойки вполне по силам любому владельцу ВАЗ 2109, кто имеет хотя бы небольшой опыт в самостоятельном ремонте. Но если навыков нет, воспользуйтесь услугами СТО.
