Не работает указатель уровня топлива 2108, 2109, 21099

Старые машины отечественного производства страдают многими проблемами. Можно тратить время и средства на их постоянный ремонт. Или же решиться на покупку европейского автомобиля с пробегом в хорошем состоянии за небольшие деньги на check-auto.by, который будет намного комфортнее и быстрее, а также прослужит много лет.

Причины неисправности

Причинами, почему не работает датчик уровня топлива либо он неправильно показывает, становятся такие неисправности:

Поплавок потерял герметичность. Подобная ситуация актуальна, когда в качестве поплавка используется шарик из хрупкой пластмассы, которая может растрескаться в результате механического воздействия либо в результате эксплуатации авто при сильных морозах. В этом случае поплавок будет находиться внутри жидкости или, что чаще, попросту утонет и ляжет на дно. Результатом будет постоянные показания прибора, что в баке нет топлива. Ремонтные меры предусматривают замену поплавка либо же всего узла целиком. Еще редкий вариант заключается в том, что поплавок может попросту отсоединиться от рычага, на котором он закреплен и «уйти в самостоятельное плавание».
Деформация рычага, на котором держится поплавок. В результате этого поплавок может терять подвижность либо отражать не корректную информацию. Часто такая ситуация происходит при неаккуратном извлечении топливного модуля с бака, но иногда даже и как результат длительной эксплуатации машины на дорогах с неровным покрытием, то есть, при постоянных вибрациях при езде. Можно попытаться придать рычагу изначальную форму, однако чаще всего соответствующий рычаг просто меняют на новый.
Повреждение корпуса датчика. В результате этого может измениться показания резистивных элементов либо повреждение рычага, снимающего соответствующие показания. В данном случае причиной, почему датчик не правильно показывает уровень топлива — это использование некачественного бензина либо ударные механические нагрузки на деталь.
Выход из строя резистивных элементов. Это достаточно частая причина, почему датчик уровня топлива не работает. Элементы на реостате выходят из строя по естественным причинам, то есть, в результате стирания при длительной эксплуатации. Возможен вариант, когда износ частичный, например, посередине. В этом случае стрелка прибора будет дергаться. Также возможно, что между скользящим элементом и резистивной дорожкой пропал контакт вследствие повреждения либо износа резистивного напыления либо ослабления прижима лапки бегунка. При такой неисправности стрелка будет лежать на нуле.

Отсутствие электрического контакта на определенном участке цепи. Как правило, на контактах, которые окисляются либо влагой, либо топливом. Могут быть повреждены провода, их изоляция, обрыв. Также иногда возникают проблемы с электрическими разъемами.
Сигнальный провод «коротит» на «массу». В этом случае значение его сопротивления будет искажаться и стремиться к нулю. При такой неисправности датчик уровня неправильно показывает уровень передавая информацию, что бак полностью залит.
Перегорание предохранителя, отвечающего за работу датчика уровня топлива. Номер предохранителя необходимо смотреть в электрической схеме конкретного автомобиля.
Нарушение крепления датчика на корпусе топливного бака. Например, с перекосом. Как правило, в такой ситуации запах топлива распространяется наружу, в частности, в салоне будет слышен запах бензина.
Встречаются случаи, когда у резистивной платы, по которой движется бегунок, попросту отваливается крепежная пайка.
У трубчатых датчиков уровня топлива может быть оборван сигнальный провод. В этом случае стрелка будет постоянно показывать пустой бак.
Также трубчатым датчикам свойственен налет, который может образоваться на направляющей стойке. Это естественным образом приведет к затруднению (и даже невозможности) движения поплавка. Налет обычно образуется в результате использования некачественного топлива (с большим количеством парафина, газолина вместо бензина). В этом случае стрелка прибора замрет в одном положении, причем не обязательно в одном из крайних.
У бесконтактных датчиков может быть поврежден магнитный датчик и/или его проводка. На некоторых из них устанавливается специальная контрольная и управляющая плата. Проблема может быть и с ней. В этом случае обычно датчик полностью выходит из строя, то есть, не показывает уровень топлива вообще.

Чаще всего проблемы возникают с поплавками либо с резистивными элементами, которые со временем истираются и перестают передавать корректные данные. Но заметьте, что когда уровень топлива не показывается, то не всегда виноват именно датчик. Часто не работает стрелка, и тут виноват уже прибор на панели, который, по сути, является потенциоментром. Поэтому если датчик топливо неправильно показывает, то нужно его снять и проверить мультиметром и произвести визуальную дефектовку.

Ремонт Ваз 2108 2109 21099

Четверг, Октябрь 08th, 2015

Если на Ваз 2108 2109 21099 не работает указатель уровня топлива, то необходима проверка датчика уровня топлива. ДУТ — датчик уровня топлива располагается в бензобаке и представляет собой рычажок на котором закреплен поплавок. В зависимости от уровня топлива в баке поплавок двигается вверх-вниз, при этом рычажок перемещается по реостату датчика изменяя его сопротивление. Датчик уровня топлива для высокой и низкой панели внешне ничем не отличаются, но у них немного разные сопротивления. У высокой панели приборов — сопротивление от 238 до 262 Ом стрелка уровня должна располагаться в начале шкалы. Затем при уменьшении сопротивления и приближение его к значению 59-71 Ом, стрелка находится в середине шкалы. При 17-23 ом, стрелка перемещается в начало шкалы, что будет соответствовать полному баку топлива Ваз 2108 2109 21099 . Для указателя на низкой панели приборов, значения сопротивления немного отличаются: Сопротивление 285-335 ом — стрелка находится в начале шкалы. Сопротивление 100-135 ом — в середине шкалы, что соответствует половине бака. Сопротивление 7-25 ом — в конце шкалы, топливный бак полный. Поэтому в продаже датчики уровня топлива бывают для высокой и низкой панели. У инжекторных моделей датчик топлива располагается в бензонасосе, но принцип действия у него такой же. Исходя из написанного выше самое первое что нужно сделать если не работает указатель уровня топлива это проверить сопротивление датчика: 1) Снимаем заднее сидение и откручиваем защитную крышку.

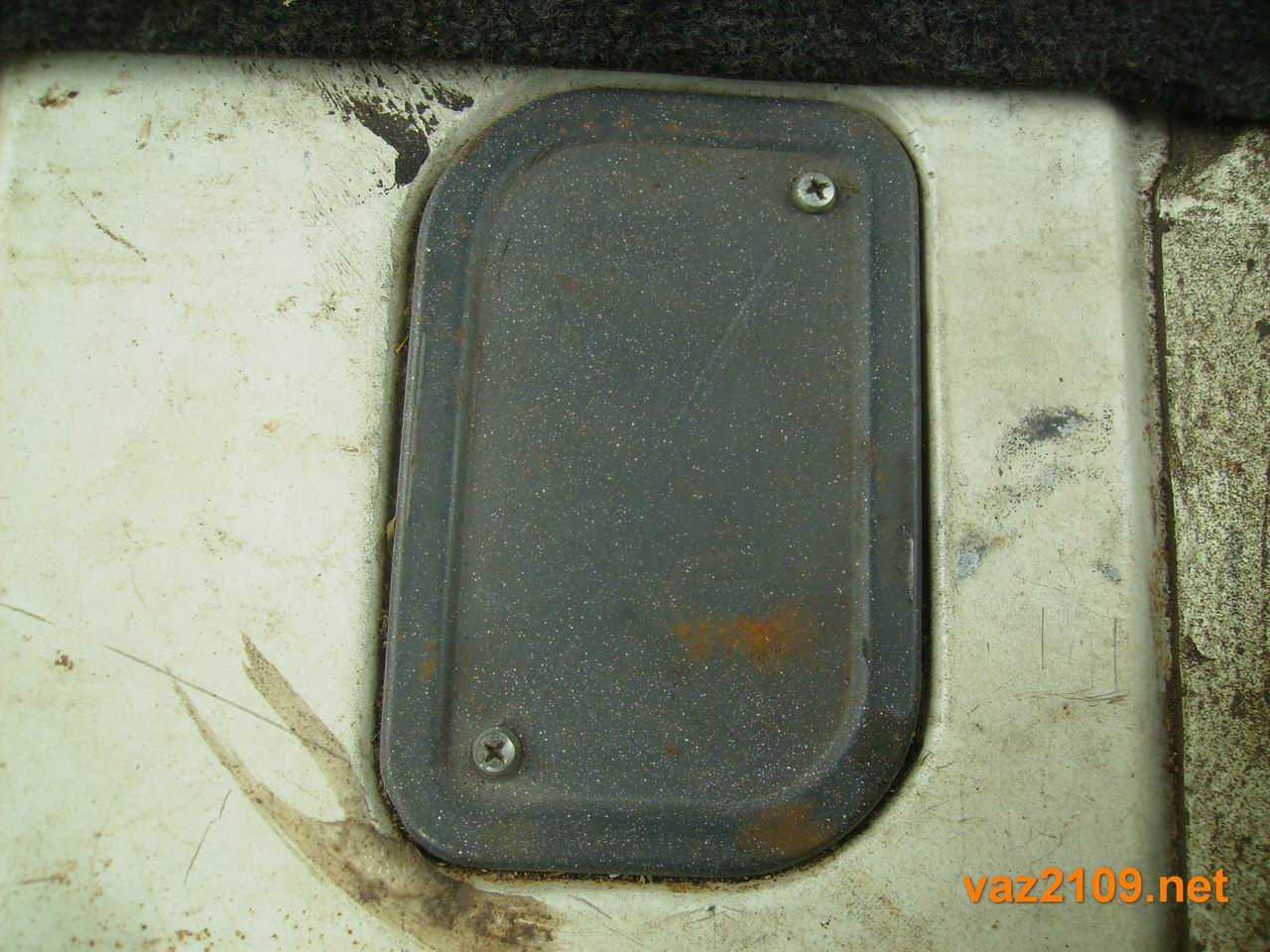

Крышка под задним сидением Ваз 2109

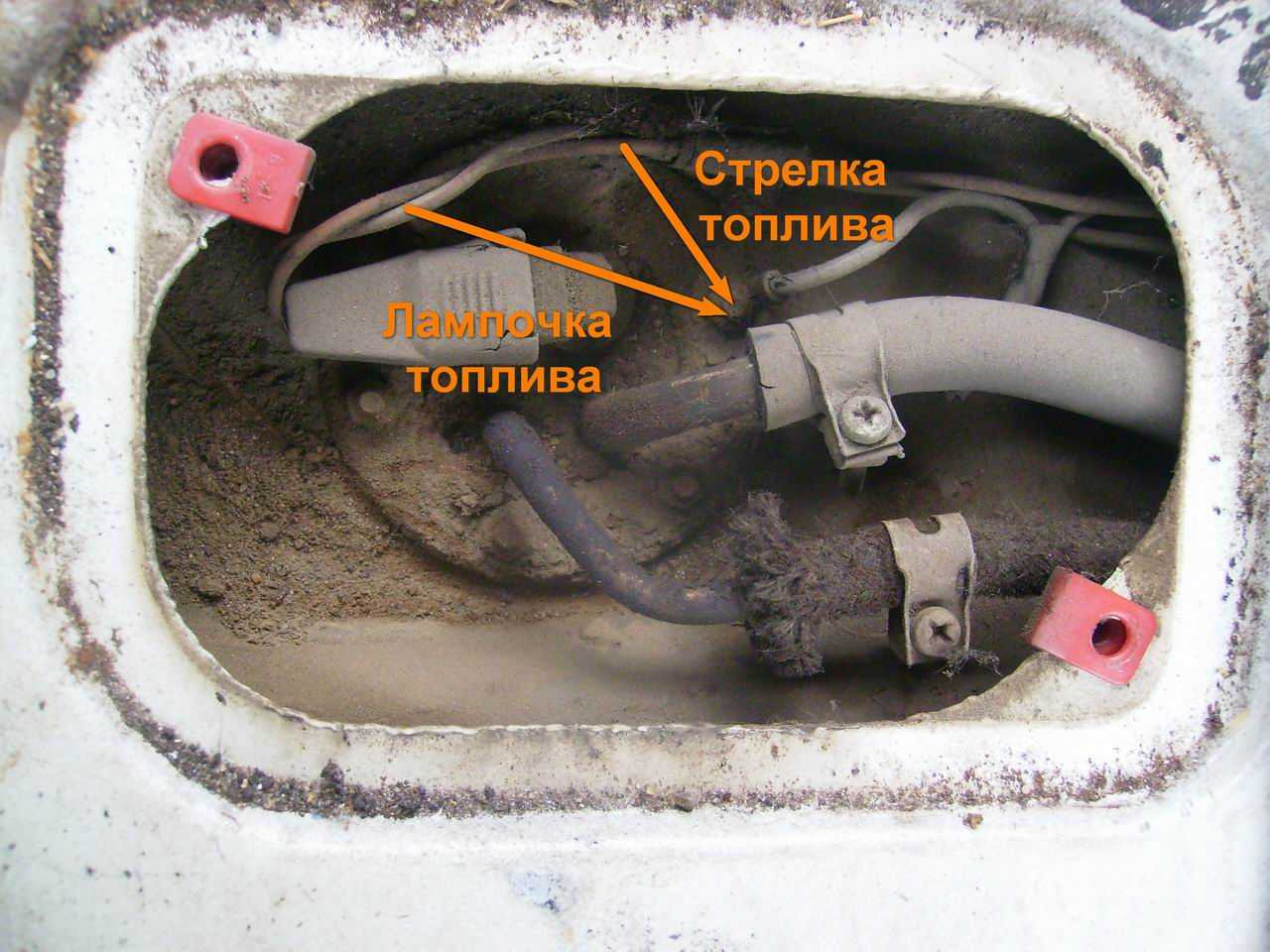

2) Отсоединяем провода от датчика топлива.

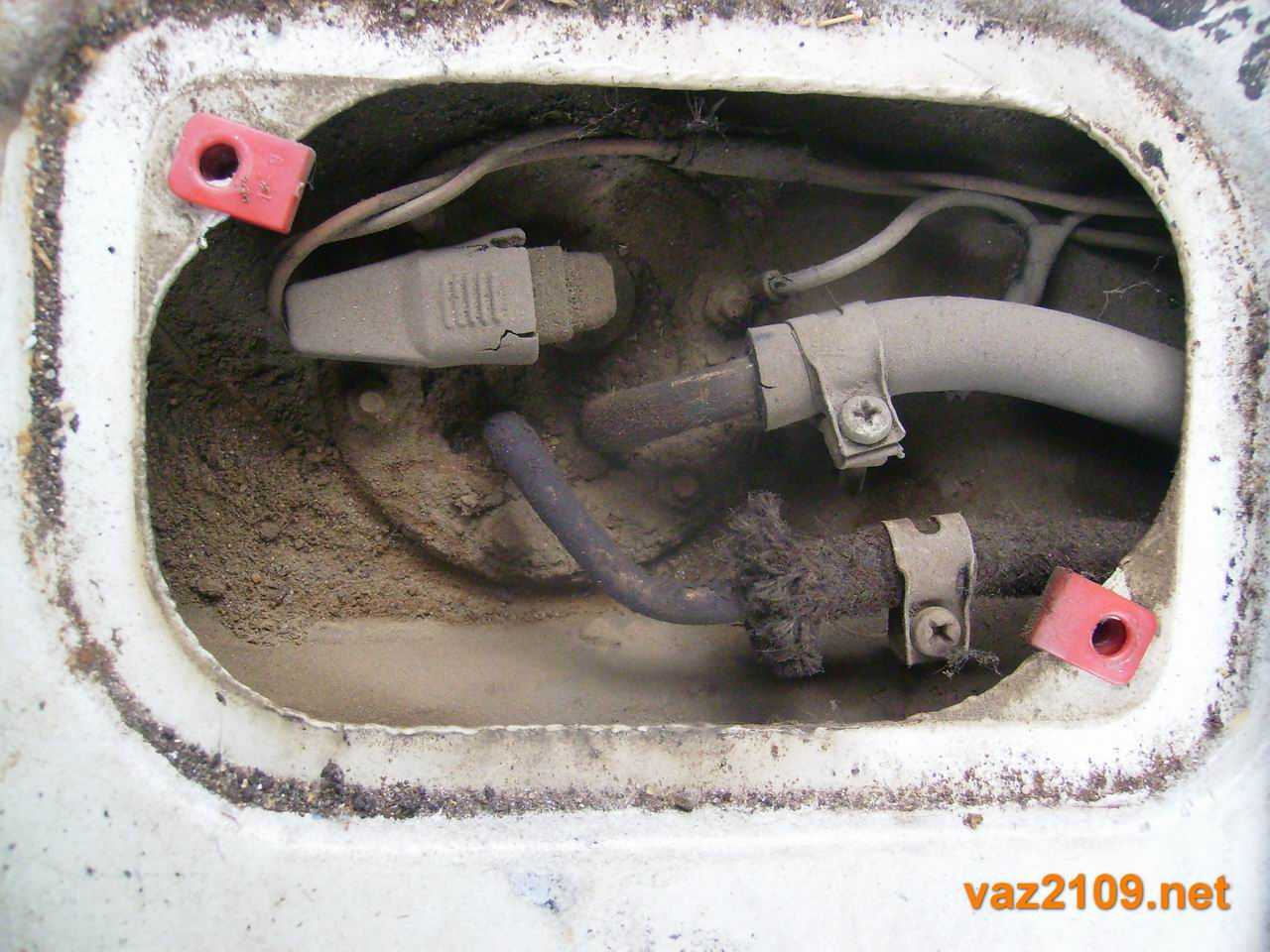

Датчик топлива Ваз 2109

3) Откручиваем датчик уровня топлива и осторожно достаем его из бензобака. 4) Теперь с помощью мультиметра в режиме омметра замеряем сопротивление датчика при различных положениях поплавка: поплавок висит под собственным весом — сопротивление должно быть около 280-330 Ом

Поднимаем поплавок до упора вверх — сопротивление должно быть 7-20 Ом. Цифры приведены для низкой панели приборов. 5) Если при движении поплавка датчик не меняет своего сопротивления или оно существенно отличается от необходимого, то такой датчик необходимо заменить. 6) Если датчик исправен внимательно осматриваем разъем датчика, провод на массу от датчика. Не должно быть окисей и ржавчины. Так как датчик уровня топлива Ваз 2108 2109 21099 — это переменное сопротивление, то окись и плохой контакт мешают его правильной работе. Далее рассмотрим что нужно делать если датчик исправен, но указатель уровня топлива всеравно не работает: 1) Разъем датчика топлива имеет два провод голубой и розовый. От розового работает стрелка указателя уровня, от голубого — лампочка низкого уровня топлива в баке.

Проверка указателя топлива

2) Берем перемычку — кусок обычного провода и с помощью него замыкаем на массу розовый провод при включенном зажигании. Стрелка уровня топлива при этом должна показывать полный бак. 3) Теперь перемычкой соединяем голубой провод с массой — должна загореться лампочка низкого уровня топлива в баке Ваз 2108 2109 21099. 4) Если при замыкании на массу не срабатывает указатель, то либо причина в самом указателе, либо в проводах от датчика топлива к панели приборов. То есть просто нужно запомнить, что розовый провод датчика топлива отвечает за перемещение стрелки, голубой — за включение лампочки низкого уровня топлива. Как видно из написанного проверка датчика топлива и указателя уровня топлива Ваз 2108 2109 21099 не представляет собой ничего сложного.

Принцип работы датчика

Принцип функционирования приборов разного типа имеет отличия.

Принцип работы датчика рычажного вида

Поплавок, выполненный в корпусе полого герметического компонента всегда расположен на поверхности горючего. Само устройство может изготовляться из пластмассы либо металла. Когда топливо расходуется, этот компонент опускается, а в результате воздействия рычага происходит перемещение бегунка потенциометра.

Поплавок контактирует с секторами, к которым подключены проводники. Последние соединяются с индикатором горючего, расположенном в приборной панели. В результате изменения числа пластин, соединенных с электроцепью потенциометра, происходит изменение величины сопротивления.

Когда резервуар с горючим полный, бегунок установлен в крайней позиции, соответственно, ток поступает по самому короткому пути в потенциометре. Передача тока производится на секторе посредством пластины, расположенной с краю. Поэтому величина сопротивления достаточно низкая и составляет около 7 Ом. Когда горючее расходуется, бегунок прибора перемещается, что способствует добавлению в электроцепь новых пластин, из-за этого величина сопротивления увеличивается. Если бак заполнен наполовину, параметр сопротивления равен около 120 Ом.

Канал ГЛОНАСС мониторинг Контроль топлива показал нюансы использования мониторинговых систем.

Если бак полностью пустой, то пластинчатая часть системы задействована полностью. Поэтому параметр сопротивления будет максимально высоким и составит около 330 Ом. Все описанные значения сопротивления приведены примерно, поскольку разные модели контроллеров обладают определенными параметрами.

Основным преимуществом рычажного датчика уровня топлива является простота устройства, благодаря чему такие контроллеры считаются надежными. Их цена невысокая. Основной минус рычажного контроллера заключается в износе контактной составляющей. Кроме того, такие датчики имеют определенную погрешность значений, в частности, речь идет о машинах, оснащенных аналоговыми контроллерами.

Принцип работы датчика трубчатого вида

Принцип действия трубчатых устройств несколько другой. Через технологическое отверстие, расположенное в нижней части устройства, в защитный патрубок проходит горючее. На поверхности топлива располагается поплавок. В результате изменения положения элемента при увеличении или уменьшении объема горючего величина сопротивления меняется.

Когда резервуар топливной системы транспортного средства полон, поплавок расположен сверху защитного патрубка. При снижении объема горючего поплавок падает, а длина электроцепи возрастает, что приводит к увеличению параметра сопротивления на участке провода.

Возможные неполадки датчика уровня топлива

Эксплуатация автомобиля сопровождается поломками многих узлов и агрегатов и датчик, контролирующий расход топлива, не является исключением. Нарушения в его работе могут проявляться как полным отказом, так и погрешностями предоставляемой информации.

Неисправность в показателях

Своевременно выявить нарушения работы контрольного топливного узла позволят следующие признаки:

стрелка-указатель уровня горючего не статична, находится в постоянном движении, дергается, может прыгать;
при уверенной заправке «до полного бака» указатель уровня топлива будет показывать частично наполненный или пустой бак;
при работающем моторе стрелка не отклоняется до фактического уровня бензина (солярки), находится в исходном положении;
проблема может выглядеть как отсутствие предупреждения контрольной лампочки о предельно низком уровне топлива.

Всегда необходима диагностика. В некоторых случаях, например, если указатель не реагирует на запуск двигателя, возможно, перегорание предохранителя или потеря контакта на одном из питающих проводов (проверяется тестером), других – неисправность следует искать в механической части датчика.

Неисправность механизма

Некорректная работа механизма датчика может быть связана со следующими причинами:

Поплавок потерял герметичность, и во внутреннюю полость поступило топливо. В этом случае независимо от наполненности бака, датчик проинформирует о его частичном наполнении или отсутствии топлива. Неисправность устраняют заменой поплавка или контрольного узла целиком.
Нарушение геометрической формы проволочного держателя. Оно будет влиять на подвижность поплавка, и приборы начнут барахлить. Деформация происходит при длительной эксплуатации авто на неровной дороге или в условиях пересеченной местности в результате которой на механизм воздействует ударная нагрузка. Устранение неисправности представлено приданием держателю первоначальной формы.
Повреждение корпуса прибора, сопровождающееся падением сопротивления. Это происходит при длительной эксплуатации с использованием топлива низкого качества, независимо от того инжекторный, карбюраторный двигатель, или ударных нагрузках в авариях. При этом показания контрольного индикатора будут занимать позицию максимально заполненного бака или находится в положении «ноль».
Выход из строя резистивных элементов. Приборы контроля будут врать так же как в вышеприведенном случае. Прибор будет обманывать до полной замены узла.
Нарушения крепления датчика к баку автомобиля. Последствия представлены тем, почему в салоне и багажнике машины ощущается характерный бензиновый или дизельный запах топлива.

Датчик уровня топлива (ДУТ) автомобилей ВАЗ 2108, 2109, 21099

В системе питания карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 устанавливается датчик уровня топлива (ДУТ), предназначенный контролировать количество бензина в топливном баке. Он расположен на заборнике топлива в топливном баке автомобиля. На щитке приборов имеется указатель уровня топлива и лампа (сигнализатор) резерва топлива, связанные электрической цепью с датчиком уровня топлива и передающие информацию с него непосредственно водителю.

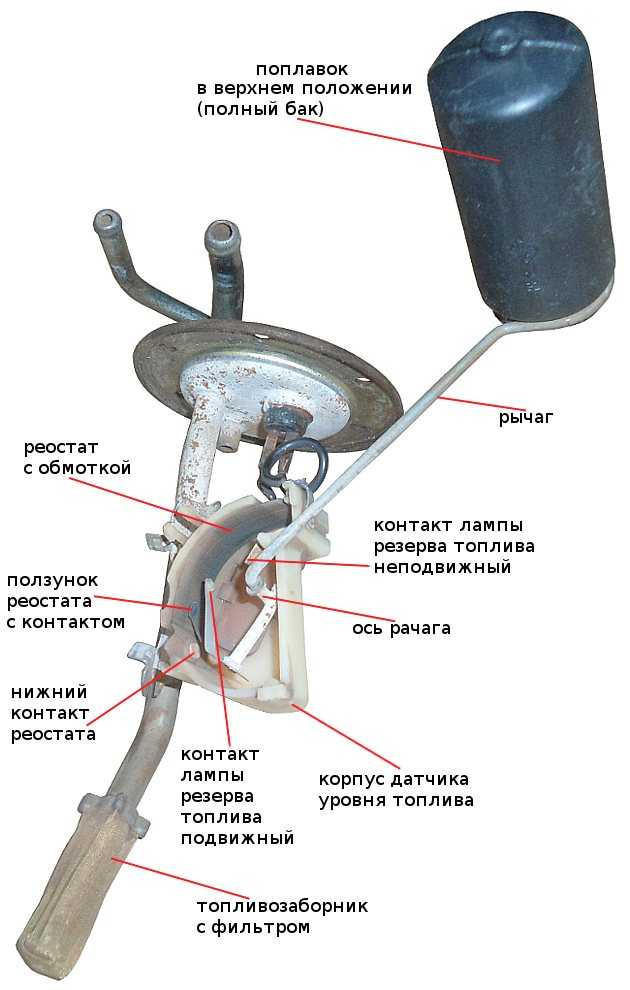

Устройство датчика топлива автомобилей ВАЗ 2108, 2109, 21099

Датчик уровня топлива (ДУТ) имеет круглый фланец, крепящийся непосредственно к топливному баку. На фланце расположена соединительная колодка датчика с двумя выводами. К нему же приварена трубка топливозаборника и трубка обратки. Сам датчик имеет пластиковый корпус, крепящийся на опорной пластине. Внутри корпуса расположен реостат с обмоткой из нихромовой проволоки и неподвижный контакт включения лампы резерва топлива. Контакт соединен с колодкой датчика (вывод «W»). У реостата имеется ползунок, установленный на вращающейся оси и соединенный с подвижным рычагом, на конце которого установлен пластмассовый герметичный поплавок. Нижний конец реостата соединен с колодкой датчика.

Принцип действия датчика уровня топлива автомобилей ВАЗ 2108, 2109, 21099

Поплавок перемещается вниз или вверх при падении или увеличении уровня топлива топлива в бензобаке. Одновременно перемещается соединенный с ним ползунок по обмотке реостата меняя сопротивление на выходе с реостата с низкого на высокое и обратно. Падение и повышение сопротивления отражается на перемещении стрелки указателя уровня топлива в щитке приборов. Уровень в баке низкий, поплавок опущен – сопротивление 285-335 Ом (стрелка указателя уровня топлива на нуле), стрелка указателя показывает пол бака – сопротивление 100-135 Ом, полный бак (стрелка до отказа вправо, поплавок поднят)– 7-25 Ом.

В нижнем положении поплавка, когда уровень топлива самый минимальный (4-7 л), замыкаются контакты на ползунке и контакт лампы резерва топлива. Лампа на щитке приборов загорается.

Работа датчика уровня топлива (ДУТ) при полном баке: поплавок всплыл вверх, контакт ползунка внизу реостата (сопротивление минимальное), подвижный и неподвижный контакты контрольной лампы резерва топлива разомкнуты (лампа не горит)

Работа датчика уровня топлива при падении уровня топлива в топливном баке автомобиля: поплавок упал, контакт ползунка поднялся вверх по обмотке реостата (сопротивление максимальное), подвижный и неподвижный контакты лампы резерва топлива сомкнулись (лампа загорелась)

Подробнее о том как работает указатель и датчик уровня топлива: «Указатель уровня топлива ВАЗ 21083, схема».

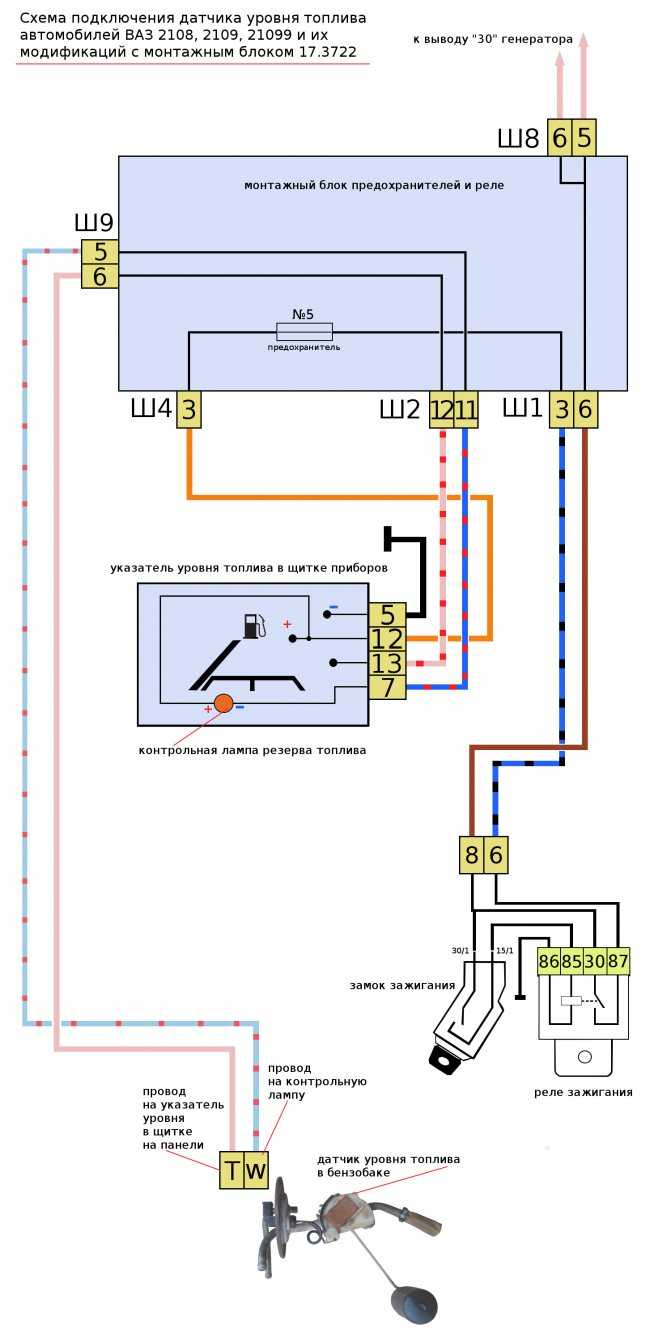

Электрическая схема соединений датчика уровня топлива автомобилей ВАЗ 2108, 2109, 21099

Схема подключения датчика уровня топлива в бензобаке ВАЗ 21083

Применяемость датчика уровня топлива на автомобилях ВАЗ 2108, 2109, 21099

На автомобилях ВАЗ 2108, 2109, 21099 и их модификациях применяется датчик уровня топлива 24.3827 и его разновидности. Характеристики его следующие: напряжение -12 В, полное сопротивление реостата-350 Ом, длина рычага поплавка-115 мм, угол наклона рычага при пустом баке-27,5 градусов.

Неисправности датчика уровня топлива

При выходе из строя датчика уровня топлива указатель уровня топлива в щитке приборов либо вовсе не работает, либо показывает неверную информацию. Подробнее о неисправности датчика уровня топлива см. «Не работает указатель уровня топлива в щитке приборов ВАЗ 2108, 2109, 21099».

Примечания и дополнения

— Реостат это электрический прибор, позволяющий регулировать силу тока и напряжение в электрической цепи посредством изменения сопротивления проходящего через его обмотку электрического тока. Ползунок, являясь подвижным контактом, перемещаясь по виткам обмотки реостата (проводника), изменяет количество витков включенных в цепь тем самым изменяет длину проводника и соответственно его сопротивление.

Еще статьи по топливной системе автомобилей ВАЗ 2108, 2109, 21099

— Снятие и установка датчика уровня топлива автомобилей ВАЗ 2108, 2109, 21099

— Схема топливной системы автомобилей ВАЗ 2108, 2109, 21099 с карбюраторным двигателем

— Прочищаем сетчатый топливный фильтр на заборнике топлива в бензобаке автомобилей ВАЗ 2108, 2109, 21099

— Топливный модуль (электробензонасос) инжекторных ВАЗ 21083, 21093, 21099

— Неисправности топливной системы автомобилей ВАЗ 2108, 2109, 21099

Почему может не показывать датчик

Случаи, когда на ВАЗ 2107 не работает датчик уровня топлива, вовсе не являются редкостными. Что может послужить причиной поломки устройства, знают опытные владельцы семерок. Причем одинаково часто возникают поломки датчика как на карбюраторных, так и на инжекторных моделях ВАЗ 2107.

Датчик уровня топлива или ДУТ — это реостат из нихромовой проволоки. Изменение положения подвижного контакта осуществляется при помощи поплавка. Располагается устройство как на инжекторных, так и на карбюраторных моделях внутри бака. Разница лишь в том, что инжекторные семерки дополнительно имеют бензонасос, который расположен рядом с датчиком. Если указатель топлива не работает, значит, высока вероятность того, что возникла неисправность датчика в баке.

Проявляются поломки этого устройства разными способами:

Стрелочный указатель постоянно находится в положении «0».
При движении автомобиля стрелка имеет свойство «скакать», что также говорит о неисправности в системе контроля уровня топлива.
При включении зажигания стрелка на показателе уровня топлива находится на нуле, но при движении через некоторое время начинает функционировать.
Не загорается индикатор(лампочка), который указывает о том, что снижено количество топлива в баке.

Что же становится причиной неработоспособности указателя количества топлива в баке на семерке, нужно разобрать детально, это поможет узнать, с чего начинать ремонтные работы. Причинами возникновения поломок являются:

Перегорел предохранитель датчика — этот элемент необходимо проверять в первую очередь, чтобы не пришлось проделывать лишнюю работу. Если сгорел предохранитель, то стрелочный показатель всегда будет показывать «0».
Износились дорожки платы — этот вид неисправности напрямую связан с датчиком, на котором стираются дорожки по причине их выработки. Такой вид поломки не считается серьезным, так как устранить его можно легко. Для этого необходимо подогнуть бегунок, чтобы он перемещался по участку дорожки, которая еще не стерлась.
При искажении истинного уровня топлива в баке необходимо производить корректировку регулятора датчика. Для решения неисправности понадобится изменить положение штифтов ДУТа. Изменение положения штифта осуществляется путем его перемещения в сторону, пока стрелка указателя не сместится на «1». Стрелка в положении «0» и «1» должна быть неподвижной, а если при установке в эти положения происходит ее перемещение, то необходимо подогнуть штифт соответствующим образом.
Окисление контактов ДУТа, что также становится причиной неработоспособности стрелочного показателя. Для устранения поломки понадобится выполнить очистку контактов.
Поврежден поплавок датчика — в зависимости от наполненности бака поплавок перемещает подвижный контакт реостата в соответствующее положение. Поплавок представляет собой герметичный объем воздуха. Если нарушается целостность поплавка, то внутрь попадает топливо, что влечет за собой отображение неверных данных.

Только после того, как будет выяснено, почему не работает показатель топлива, можно приступать к соответствующим ремонтным действиям. Однако для выявления поломки понадобится диагностика, провести которую сможет каждый владелец отечественного автомобиля.

Проверка датчика уровня топлива

Перед тем, как провести замену датчика уровня топлива на ВАЗ 2107, рекомендуется сначала удостовериться в причинах поломки. Дальнейшие манипуляции нужно проводить по инструкции:

От датчика, находящегося внутри бензобака, нужно отсоединить провод розового цвета. При этом зажигание должно быть включенным.
Если стрелка до этого отображала полный бак, а после отсоединения провода стрелка на указателе уровня топлива упала на «0», то неисправен сам датчик.
Если же при этом стрелка отображает полный бак при отключении проводов, то это обозначает, что неисправен сам указатель в панели приборов.
Для проверки указателя понадобится снять панель приборов, найти провода, который подсоединены к устройству и, отсоединить серый провод с красной полосой.
После отсоединения провода нужно включить зажигание и наблюдать за расположением стрелки указателя. Если стрелка отклоняется на ноль, то это означает, что указатель исправен, а причиной поломки является нарушение целостности провода.

РЕМОНТ ВАЗ-2107 БЕНЗОБАК, ТОПЛИВНАЯ СИСТЕМА, ФИЛЬТРА

Зашита бензобака ВАЗ 2107 (классика) от слива бензина!!!! Почему неработает датчик уровня топливо? Ремонт, разбор, Toyota Haice 3L

Не Работает Датчик Уровня Топлива Ваз 2109

Конечно, многие люди задаются вопросом: почему не работает указатель уровня топлива? И вот ситуация: после запуска двигателя датчик показывает, что бак пуст, и во время движения значение на датчике достигает соответствующего уровня. Кроме того, стрелка обнуляется, но на самом деле другая половина бака или значения на приборной панели постоянно меняются.

Без работающего датчика это может быть очень сложно, особенно в дальних поездках. Вы всегда должны помнить время последней заправки и ее объем, и на всякий случай держите канистру с топливом в багажнике.

Из-за множества неудобств, вызванных 1-м датчиком, мы поймем дилемму в статье.

Почему датчик топлива не работает? В чем причина поломки? В этой статье мы попытаемся описать возможные варианты сбоя датчика, а также предпосылки для сбоя в показаниях. Можно рассмотреть более распространенный датчик. потенциометрический. Эта распространенность оправдывается простотой, а не наивысшей ценой и ясностью полученных значений.

Но это также быстро изнашивается, можно наблюдать окисление следов. Из-за высокой распространенности датчиков этого типа можно увидеть вероятную трудность отказа в этом примере.

READ Как Правильно Отрегулировать Карбюратор На Ваз 2107

Износ контактных дорожек на плате является предпосылкой для неправильных значений датчика. Гусеницы изнашиваются из-за постоянного воздействия слайдера датчика. Одним из решений этой проблемы с наименьшими потерями является изгиб бегуна так, чтобы он находился над изношенным местом на доске. Но если большая площадь разрушена, проблема не может быть решена путем изгиба.

Индикатор уровня топлива может как понижать, так и завышать практические значения количества топлива. Регулировка датчика может помочь с этими симптомами.

как узнать сколько газа в баке, если не работает датчик

Существует два типа регулирования для этого типа ошибки.

первый: мы перемещаем булавку в последние две позиции, все из которых на стрелке индикатора также должны попасть в последние две позиции 0 (пусто) и 1 (полностью). Если в последнем положении штифта стрелка не была установлена на «0» или «1», то необходимо согнуть штифт так, чтобы он оставался подвижным и регулировался изогнутой осью;
Способ 2: Разберите панель блока и перейдите к самому указателю уровня топлива, снимите стрелку с него и подсоедините провода к датчику. Заведите машину и дайте ей постоять около 10 минут. Затем установите ось указателя в последнюю позицию «1» и подключите стрелку указателя.

READ Замена Лампочек Приборной Панели Ваз 2109

Вам необходимо разобрать приборную панель и снова перейти к индикатору уровня топлива, найти контактные провода, которые идут к нему. Там будут орехи, которые нужно открутить, отшлифовать (путем окисления) и задний ход, плотно прижимая

Вам также следует проверить и очистить все массы тела (особое внимание следует уделять массе под ручным тормозом). Эта дилемма также может затормозить танк-поплавок

Ну, как обычно, на выходе указатель уровня топлива не удался.

Как узнать: проблема с датчиком или самим индикатором?

Проверка датчика:

отключить провода, идущие к датчику;
подключите сопротивление (R = 330 Ом) и добавьте резистор (R = 10 Ом) в цепь переменного тока;
заводить машину;
начать изменение сопротивления на резисторе ползунка: от 0 до 10 Ом;
стрелка на датчике должна перейти от «пустой» к «полной».

также используйте мультиметр, чтобы просто проверить катушку зажигания
