Установка сигнализации своими руками на ВАЗ 2114, 2115

Установка сигнализации на ВАЗ 2114 и на ВАЗ 2115

В нашем примере мы рассмотрим установку сигнализации модели Starline A91.

Сигнализации этой фирмы отлично подходят для установки на автомобилях ВАЗ -2114 и ВАЗ -2115

Как поменять замок на багажнике ваз 2113, 2114, 2115

Перед установкой сигнализации на автомобиль ВАЗ — 2115,2114, нужно хорошо представлять устройство автомобиля, а также определиться, что подключить к сигнализации.

Подключение центрального замка

Для начала нужно подробно изучить схему подключения центрального замка на автомобиле ВАЗ — 2115,2114. Найти ее не составляет проблем с помощью поиска в интернете.

Модуль управления центральным замком расположен слева под «торпедо». Заглянув туда, вы обнаружите шесть проводов, выходящих из корпуса модуля. Для установки сигнализации необходимо отсоединить шнуры синего и коричневого цвета. В итоге получим подключение соответствующее следующей схеме:

Перед подключением сигнализации, следует убедиться в том, что на двери водителя установлен не тумблер, а стандартный актуатор с пятью выходами. В противном случае понадобится установка актуатора, что довольно проблематично.

На автомобилях ВАЗ -2115,2114 за отпирание обычно отвечает белый провод, который подсоединен к седьмой клемме. В случае же отсутствия соединений на клеммах 7 и 5, то восьмая клема соединена с коричневым шнуром. Именно этот шнур и отвечает за отпирание в этом случае.

За запирание замка отвечают клеммы с номер пять и шесть. Такое расположение контактов характерно практически для всех блоков «девятой» серии.

Ни в одной инструкции к сигнализациям почему-то никогда не указывают, что для установки требуется покупка дополнительных элементов.

Нам обязательно понадобятся:

  • Два – три диода марки 1N4001 на один Ампер
  • Один диод 1N5401 на 3 Ампера
  • Два диода на 4 или 5 Ампер в случае если нет отдельных выходов на сигналы поворота.

При установке сигнализации фирмы Старлайн задача значительно упрощается, так как дополнительных частей нужно значительно меньше.

Замена личинки замка зажигания ваз 2109 и замка целиком

Схема подключения

На этой схеме под обозначением Х2 значится шести контактный разъем. Его нужно подключить по приведенной выше схеме. Если же требуется установка дополнительного актуатора, то лучше использовать схему, приведенную в инструкции.

Теперь разберемся с подключением датчиков дверей. Для этого в разъёме с обозначением Х3 имеется специальный провод.

Врезка в провода

Рядом с водительской дверью прямо по полу походят два жгута проводов. В одном из них имеется кабель, идущий от стояночного тормоза и два провода к сигналам поворота. Второй жгут содержит кабель дверных концевиков. С них и нужно начинать подключение. Для этого снимается накладка порога вместе со щитком боковины. Они крепятся с помощью саморезных винтов, которые следует выкрутить. Сделав это можно увидеть жгут проводов, показанный на фото:

Этот жгут идет к торпедо. Нас интересует кабель концевиков дверей. В случае, если в разрыв провода вставить диод 1N5401, то ток должен идти в сторону концевиков. А второй диод 1N4001, подключается, как показано на рисунке.

Одновременно от синих кабелей делают отводы, и протягивают шнуры к тому месту, где будет установлена сигнализация. А провод ручника разрезают, и в разрез впаивается диод 1N4001 катодом в сторону выключателя.

Подключение автозапуска

В моделях ВАЗ-2114 применяется замок зажигания имеющий три клеммы – 15 (голубой провод), 30 (сиреневый) и 50 (красный). Клемма 30 соединяется с аккумулятором. При повороте ключа с этой клеммой замыкается голубой провод 15. Третья же клемма отвечает за стартер.

Как написано в инструкции, запитать сигнализацию вполне можно и с контакта 30, от которого делается отведение. А кабель из разъёма Х1, желтого цвета, подключают к 15-му разъёму.

После всех проделанных действий остается подключение таходатчика. При этом совмещают рамочную антенну и считывающее устройство. Разъёма Х3 имеет выходящий провод серо-черного цвета. Его соединяют с тахометром как показано на схеме приборной панели ВАЗ:

Это позволит сигнализации контролировать обороты. И в самом конце подсоединяем «массу» от основного блока. Это из разъёма Х3 черный шнур.

Как снять замок зажигания на классике

Схема подключения и настройка

В базовой инструкции фирма Старлайн приводит схему, касающуюся модели А91:

Здесь показан жгут, идущий к торпедо. Разберемся с тем, что и куда подключается:

  1. Диод, включенный в разрыв провода, должен проводить ток в направлении «к концевикам»;
  2. Выше речь шла о диоде 1N5401;
  3. Второй диод, соединяемый с проводом сигнализации, может иметь обозначение 1N4001 (он дешевле).

Теперь рассмотрим, что находится во втором жгуте, расположенном под первым:

От двух синих кабелей, показанных выше, делают Т-образные отводы и дотягивают шнуры к месту установки сигнализации. А в разрыв провода ручника устанавливают диод 1N4001. Катод этого диода «смотрит» в сторону переключателя. В завершении вы сделаете подключения:

  • «Зелено-желтый» и «зелено-черный» провода из разъема X3 соединяют с отводами поворотников.
  • Другой отвод, идущий от катода, подключают к «входу тормоза» сигналки Starline A91 Dialog. Шнур обозначен, как «оранжево-фиолетовый».

Было рассмотрено, как своими руками подключить все сигнальные провода. Очередь за силовыми.

Действия, перечисленные в этой главе, можно выполнить до установки сигнализации. Работоспособность штатного оборудования нарушиться не должна.

Подключение разъема автозапуска

В машинах ВАЗ 2114, в отличие от «девяток», используется замок зажигания с тремя клеммами: 50, 15 и 30. Последняя соединена с АКБ, и с ней при повороте ключа замыкается контакт 15. Ну а 50-я клемма – это «выход» на стартер. Похожие обозначения использует не только ВАЗ.

Что касается модели 2114, накладка замка здесь крепится тремя саморезами, а также тремя метрическими винтами. Выкрутите их, и увидите следующее:

Согласно базовой инструкции, питание сигналки можно взять с контакта 30 (нужен Т-образный отвод). А «желтый» силовой кабель, выходящий из разъема X1, соединяют с клеммой 15. Дальше, если нужен автозапуск, то:

  1. Соединения, указанные выше, должны выдерживать значительный ток (до 30 А);
  2. «Красный» провод, идущий из замка зажигания, разрывают;
  3. К модулю Starline A91 Dialog дотягивают отводы, идущие от точки разрыва;
  4. Тонкий провод из разъема X1 должен соединяться с клеммой 50, тогда как силовой шнур в «черно-желтой» изоляции станет выходом на стартер.

Еще, как сказано в руководстве по установке, не забудьте разрезать петлю выбора КПП. Действие имеет смысл, если автозапуск используется.

Тем, у кого в авто был активирован иммобилайзер, придется установить обходчик. Можно купить блок BP-3 фирмы Starline, чтобы подключить его к «розовому» управляющему шнуру сигналки:

Все те, кто не хочет разрывать провод штатного считывающего устройства, изготовляют обходчик своими руками:

  1. Дополнительная рамочная антенна содержит 50 витков провода ПЭЛ-0,3;
  2. Внутренняя антенна блока должна содержать столько же витков любого провода;
  3. Обе антенны объединяются в контур, размыкаемый контактами реле.

На этом инструкцию завершить нельзя. Не был рассмотрен метод подключения таходатчика.

Понятно, что рамочную антенну надо будет совместить со штатным считывающим устройством. А все антенны, прилагаемые к обходчикам Starline, к иммобилайзерам ВАЗ подходят плохо.

Провод в «черно-серой» изоляции, выходящий из разъема X3, соединяют с высоковольтным входом тахометра (см. рис.). Ваша сигналка от этого не сгорит, но сможет контролировать обороты:

Все охранные системы Starline, как оказывается, хорошо совместимы с любыми автомобилями ВАЗ. К модели A91 Dialog это относится тем более. Кстати, не забудьте подключить «массу» основного блока («черный» шнур разъема X3).

Программная настройка

Будем настраивать только функции, отвечающие за автозапуск. Задействовать режим программирования можно так:

  1. Охрану отключают, ключ в замке переводят к метке «0»;
  2. Кнопку Valet, подключенную к основному блоку A91 Dialog, нажимают 6 раз;
  3. После шага «3» сразу включают зажигание;
  4. Звучат 6 гудков;
  5. Кнопкой Valet выбирают номер функции (см. ниже);
  6. Чтобы установить требуемое значение, жмут соответствующую клавишу брелока.

Система работает в режиме Dialog, поэтому номер функции, а также ее значение будет отображаться на брелоке. Все опции, о которых идет речь, перечислены в таблице:

Сведения были взяты из инструкции по установке. Переключите значения следующих функций: 12-3, 11-4 и 9-3.

Чтобы задать значение «4», третью клавишу жмут до появления мелодии. Затем кнопку нажимают еще раз. Выбрав значение 4 для функции 11, лучше выполнить такую проверку:

  1. «Желтый» шнур, идущий от блока А91 и соединенный с клеммой 15, временно отключают;
  2. Запускают двигатель «с ключа»;
  3. Светодиодный индикатор сигналки должен начать мигать.

Все эти советы приведены в штатной инструкции. Правда, там советуют отключать все провода, кроме трех.

Как подключить

Установка сигнализации ВАЗ-2114 начинается с отключения аккумуляторной батареи и определения мест расположения элементов. Блок управления помещают под панель приборов или за вещевым ящиком, сирену — в моторный отсек. Руководствуясь инструкцией и схемой, производят подключение всех элементов.

Блок управления подключают через разъемы с элементами системы, узлами и деталями автомобиля. Установку и монтаж начинают с дальней точки установки элемента охранной системы, используя 9 разъемов (Х) для подключения.

В моторном отсеке, под капотом и в багажнике устанавливают датчики (концевики), которые реагируют на открытие. Производят демонтаж обивок дверей для установки активаторов. Сервисную кнопку Valet устанавливают в скрытое от посторонних глаз, но легкодоступное для владельца автомобиля место.

На лобовое стекло, в верхнем углу, устанавливают приемо-передающую антенну. Датчик удара рекомендуют устанавливать внутри салона, закрепив на металлической поверхности. Аварийную сирену устанавливают в моторном отсеке колоколом вниз.

Когда все элементы будут расположены по своим местам, можно приступать к их соединению в единую систему.

Схема

Характеристики автомобильной сигнализации Старлайн А 91 и схема подключения основных элементов приведены в инструкции производителя. При подключении 6-контактного разъема Х 2, возможно, понадобится дополнительный активатор открывания дверей.

При подключении датчиков открывания дверей используют сине/красный провод разъема Х 3. Все точки подключения сигнализации, т.е. разъемы (Х), имеют следующий вид:

  1. Х 9 — подключают двухуровневый датчик удара, устанавливаемый на металлическую поверхность.
  2. Х 8 и Х 7 — разъемы не задействованы.
  3. Х 6 — сервисная кнопка Valet, устанавливается в скрытое и легкодоступное место.
  4. Х 5 — светодиодный индикатор, устанавливается на панель приборов.
  5. Х 4 — модуль приема передающего датчика, установку рекомендуют производить в одном из верхних углов ветрового стекла.
  6. Х 3 — разъем с многими проводами.

Они соединены с системами проводами таких цветов:

  1. Красный — с «плюсом» замка зажигания.
  2. Зеленый/желтый и зеленый/черный — подфарники и боковые повороты.
  3. Черный — масса автомобиля.
  4. Желтый — замок зажигания (подключение к син./черн.).
  5. Серый — «плюс» аварийной сирены.
  6. Синий/красный — «плюс» входа дверей.
  7. Черный/красный — дополнительное реле блокировки.
  8. Оранжевый/серый — датчик отрывания капота.
  9. Оранжевый/белый — датчик открывания багажника.
  10. Оранжевый/фиолетовый — к тормозам (по схеме в инструкции).
  11. Х 2 — подключают активаторы открытия дверей;
  12. Х 1 — замок зажигания (замкнут с красным проводом).

Подключение центрального замка

В базовых комплектациях блок управления (БУ) центрального замка (ЦЗ) выполняет функцию блокировки замка дверей. Схема подключения электроцепей одинакова для всех центральных замков, различие только может быть в БУ, активаторах и количестве выводов для подключения дополнительного устройства.

К основным элементам центрального замка относятся БУ, датчики-выключатели (концевики) дверей и микропереключатели, которые фиксируют положение ключа. Все эти элементы подключаются к сигнализации и освещению салона автомобиля.

Чтобы произвести подключение к центральному замку, необходимо блок управления (БУ) центрального замка присоединить к автомобильной сигнализации, используя для этого реле открывания и закрывания дверей, к замку зажигания автомобиля и к датчикам открывания дверей. При установке центрального замка понадобятся дополнительные детали, такие как:

  • диод 1А — 3 шт.;
  • диод 3А -1 шт.;
  • диод 5А — 2 шт.

Врезка в провода

Для того чтобы произвести врезку в провода, вначале необходимо их освободить из-под обивки порога. Для этого выкручивают винты крепления и снимают обивку. Под ней проложено 2 жгута проводов, идущих к панели приборов. В одном из жгутов находится провод стояночного тормоза. 2 провода присоединяют к подфарникам и боковым указателям.

При врезке в провод стояночного тормоза устанавливают 1 диод, а в провод, питающий подфарники и боковые указатели поворотов, — 2 диода. Выводы проводов врезки подсоединяют к разъему Х 3 блока управления сигнализацией.

Автозапуск

Одной из функций автомобильной системы сигнализации Starlin является автозапуск двигателя. Для того чтобы произвести монтаж с автозапуском своими руками, необходимо использовать провода замка зажигания. Сиреневый провод соединяют с аккумулятором. Голубой (замка зажигания) соединяют с БУ сигнализации через разъем Х 1.

Для подключения датчика тахометра его соединяют с проводом серо/черного цвета, выходящим из разъема Х 3. Подключают «массу» от основного блока, используя черный провод разъема Х 3.

Автозапуск двигателя своими руками | Пособие автомобилиста

Наверное, многие уже слышали про дистанционный запуск двигателя автомобиля, недавно мы уже публиковали информацию о том, как устроен автозапуск и как это работает. Кому интересно, могут более подробно, ознакомится в этой статье. Сегодня же речь пойдет о том, как самостоятельно изготовить дистанционный запуск двигателя автомобиля в домашних условиях.

Добавляем функцию автозапуска двигателя в обычную сигнализацию

В данном примере будем выполнять подключать функцию автозапуска к автомобильному охранному комплексу StarLine A6. На изображении показана принципиальная схема подключения всех элементов включая модуль дистанционного запуска.

На изображении показана принципиальная схема подключения всех элементов включая модуль дистанционного запуска.

Для подключения вам понадобятся:

  1. Универсальные 4-х контактные реле – 2 шт
  2. Универсальные 6 –ти контактные реле (22.3777) – 1 шт
  3. Диоды шоттки SR360 (60А), аналог диода 1N5822 60А – 3 шт

Со сборкой схемы у вас проблем не должно возникнуть, единственным нюансом в этой истории есть низкая длительность импульса дополнительного канала на сигнализации StarLine A6 (0.6 сек.) или большой (10 сек. и 30 сек.), что в одном случае недостаточно для включения стартера, а в другом – этого очень много. Для решения проблемы необходимо перепрограммировать дополнительный канал на 0.8 сек., этого вполне достаточно, чтобы запустить стартер. На следующих фото вы можете посмотреть, как выполнялась сборка и подключение.

На фото показано подключение диодов на выход 85 реле стартера

Собранную схему прячем в нишу торпеды

Стандартная программа сигнализации на 3-ем канале дает импульсный режим в 0.8 сек. первое нажатие кнопки включает зажигание, второе – стартер, только вот через 1,5 сек двигатель глохнет и зажигание выключается. Если на втором нажатие и удержании кнопки , двигатель работает пока не отпустишь кнопку, эту проблему можно решить путем перепрограммированием сигнализации на подач минусового контакта на определенные контакты реле.

До перепрограммирования имеем Реле 22.3777 подает на 4-й контакт +12 ток, когда на 5-ом контакте появится и пропадет минус, а реле 21.3777 подает плюс на 4 лапку, как только на 5-й появится минус.

После программирования реле 22.3777 подает на 4-й контакт минус 12 вольт, когда на 5-ом контакте появится и пропадет минус, а реле 21.3777 подает минус на 4 лапку, как только на 5-й появится минус Как результат имеем дистанционный запуск с трех нажатий, а на четвертое – глушим мотор. Положительный момент данной схемы заключается в наличии реле 22.3777, которое делает паузу для бензонасоса (пауза между 2 и 3 нажатием).

Правильная модернизация концевиков ВАЗ 2114

Наиболее распространенная проблема в автомобилей этой серии состоит в том, что изнашивается, а после не работает концевик водительской двери ВАЗ 2114, говорить о нормальной работе датчиков, сигнализации и даже света в салоне не приходиться.

Вторая неприятнейшая проблема, с которой могут столкнуться автовладельцы ВАЗ 2114 состоит в том, что штатные концевики не сообщают о не закрытии двери, когда она приоткрыта на один щелчок концевика. Такая недоработка конструкторов не только не позволяет автолюбителю быть уверенным в закрытии всех дверей, но и оставляет существенную лазейку для злоумышленников.

Поэтому если вы хотите, чтобы сигнал срабатывал даже при слегка приоткрытой двери, придется несколько изменить его конструкцию своими руками.


Модернизация концевика ваз 2114

Суть проблемы состоит в уменьшении длины хода концевика для получения необходимой реакции всей электросети.

Наиболее простым решением из подручных материалов является следующая модернизация:

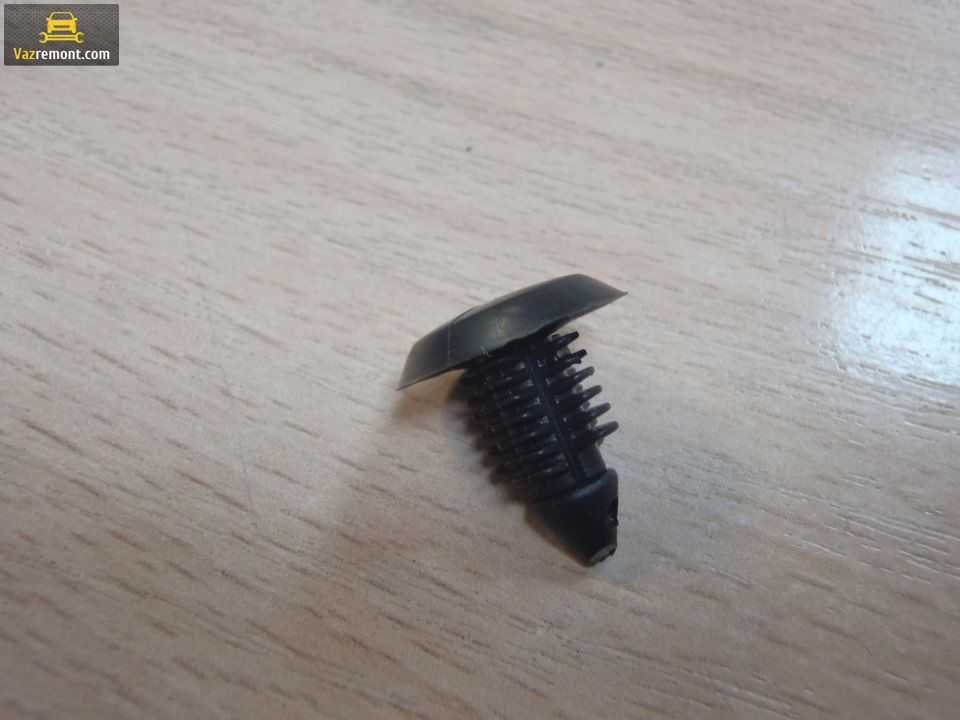

  1. Берем пистон обивки вашего же автомобиля.
  2. Сменяем стандартную «шайбу» на этот пистон.
  3. При помощи подручных средств отмеряем расстояние между краем шляпки основанием, оно должно составлять 1 мм.
  4. Фиксируем конструкцию и проверяем, своеобразным контролем качества выступит лампочка в салоне, она должна зажигаться после одного щелчка.

Пусть для задней двери этот способ и неприменим из-за отличий в конструкции, но решить проблему передних дверей он поможет. Также не стоит забывать о фиксации пистона, идеальным вариантом будет обычная сантехническая прокладка соответствующих размеров. На задней же двери концевики придется просто аккуратно стачивать.

Особенности замены личинки замка двери на автомобиле ВАЗ 2114

Личинка имеет цилиндрическую форму, которая активируется при повороте ключа в скважине. Если механизм заедает и затрудняет открытие/закрытие, то однажды водитель просто не сможет попасть за руль своего авто. Поэтому при некорректной работе устройства, показана замена личинки замка двери на ВАЗ 2114.

Причины замены личинки замка ВАЗ 2114

Механизм бесшумный, но если при открытии дверного элемента появился посторонний звук, устройство придется демонтировать или перебрать. Замена личинки замка передней двери на ВАЗ 2114 требуется по ряду причин:

  • резкое снижение температуры;
  • выход из строя стопорного кольца;
  • выпадение фиксирующего столбика;
  • разрушение пластмассового колпачка тяги;
  • износ внутренних штифтов и зубьев.

При износе отдельных деталей они будут цепляться друг за друга, блокируя функцию поворота. Основной фактор, указывающий на ремонт — проворот ключа.

Рекомендации

Переборка и смазка отдельных деталей не даст результата, если фрагменты сильно износились. Цилиндр лучше вынуть из сердцевины и установить новый. Рекомендации по замене замка двери ВАЗ 2114:

  1. Частичный ремонт или смазка лишь на время вернут жизнь замыкающему механизму. Если появились проблемы, то лучше заменить цилиндр полностью.
  2. После установки требуется периодически смазывать механизм. Опытные автомобилисты используют для этого силиконовые вещества.
  3. Проводится процедура ремонта в хорошо освещенном помещении, при комфортной температуре.
  4. Чтобы поменять элемент, потребуется набор отверток, плоскогубцы и смазочное вещество.
  5. Иногда вместе с личинкой приходится заменять пружины. Они приобретаются отдельно.

Цилиндровый фрагмент продается в комплекте. Цена зависит от производителя. Если покупать дешевый китайский вариант, то он будет стоить около 150 руб. Лучше отдавать предпочтение ВАЗовским запчастям. Стоимость такого комплекта составляет 400-500 руб.

Процедура снятия

В зависимости от причины выполняется полная или частичная замена. Переборкой простому обывателю заниматься не рекомендуется, поскольку в этом процессе слишком много нюансов, а вот заменить механизм сможет практически каждый. Пошаговая инструкция:

  1. Откручиваются три винта. Они расположены на внутренней стороне ручки. Для этого используется крестообразная отвертка, благодаря этому снимается накладка.
  2. Извлекается переключатель положения переднего спускового стекла вместе с колодкой жгута проводов. Для этого провода сначала отсоединяются.
  3. Снимается заглушка на ручке подлокотника, элемент подцепляется тонким уголком отвертки.
  4. Откручиваются 2 винта на рукояти, которые держат внутреннюю панель.
  5. Отжимаются пластмассовые клипсы, чтобы снять облицовку.
  6. Извлекается 6 пистонов для снятия дверной карты.
  7. Снимаются наружные крепления, гайки откручиваются ключом на 8.

Как снять тяги

Чтобы снять этот фрагмент, потребуется ударная отвертка и ключ на 8. Элемент присоединен ко внутреннему замочному механизму и выключателю замка. Алгоритм действий:

  1. Проводится полное отсоединение внутреннего замка тяги наружной ручки.
  2. Снимается ручка вместе с тягами.
  3. Вынимается штифт из наконечника тяг.
  4. Извлекается наконечник из пластмассы из сердцевины цилиндрового устройства.
  5. Снимается возвратная пружина. Проводится выемка старой личинки.

Установка новой детали

Алгоритм снятия и сборки одинаковый, хотя инструкция по установке цилиндрового механизма имеет свои нюансы. Перед тем как вкладывать новую личинку в сердцевину, деталь смазывается силиконовым веществом и только потом вставляется в ручку. Дальнейший алгоритм действий:

  1. Вставляется возвратная пружина рядом с личинкой.
  2. Проверяется работоспособность ключа. Он должен легко поворачиваться во всех положениях.
  3. Устанавливается штифт на наконечник поворотной тяги. Проводится подключение.
  4. Прикручивается внутренняя и внешняя панель, фиксируются ручки, возвращается на место заглушка.
  5. Закручиваются основные три винта изнутри.

Распространенные причины поломок дверных замков ВАЗ 2114

  1. Блокировка кнопкой замка двери не происходит и/или замок не запирается ключом. Данная поломка характерна, когда блокируется верхний конец рычага наружного привода, например, о буртик ручки.
  2. Невозможно открыть двери наружной ручкой. Происходит, в результате увеличения зазора буртика между наружной ручкой двери и рычагом в приводе замка.
  3. Произошел разлом пружины центрального замка или рычага наружного привода, вследствие чего дверь не закрывается.
  4. При закрывании двери зуб рычага не входит в сцепление с храповым механизмом, такое происходит из-за ослабления заклёпок оси рычага.
  5. Запирание двери не происходит по причине заклинивания рычага замка или запрессовки смазки и пыли в замке.
  6. Не открывается полностью дверь внутренней ручкой. Сбилось положение рычага внутреннего замка двери, как следствие рычаг привода не совершает полный ход.

Схема подключения и настройка

В базовой инструкции фирма Старлайн приводит схему, касающуюся модели А91:

Здесь показан жгут, идущий к торпедо. Разберемся с тем, что и куда подключается:

  1. Диод, включенный в разрыв провода, должен проводить ток в направлении «к концевикам»;
  2. Выше речь шла о диоде 1N5401;
  3. Второй диод, соединяемый с проводом сигнализации, может иметь обозначение 1N4001 (он дешевле).

Теперь рассмотрим, что находится во втором жгуте, расположенном под первым:

От двух синих кабелей, показанных выше, делают Т-образные отводы и дотягивают шнуры к месту установки сигнализации. А в разрыв провода ручника устанавливают диод 1N4001. Катод этого диода «смотрит» в сторону переключателя. В завершении вы сделаете подключения:

  • «Зелено-желтый» и «зелено-черный» провода из разъема X3 соединяют с отводами поворотников.
  • Другой отвод, идущий от катода, подключают к «входу тормоза» сигналки Starline A91 Dialog. Шнур обозначен, как «оранжево-фиолетовый».

Было рассмотрено, как своими руками подключить все сигнальные провода. Очередь за силовыми.

Действия, перечисленные в этой главе, можно выполнить до установки сигнализации. Работоспособность штатного оборудования нарушиться не должна.

Подключение разъема автозапуска

В машинах ВАЗ 2114, в отличие от «девяток», используется замок зажигания с тремя клеммами: 50, 15 и 30. Последняя соединена с АКБ, и с ней при повороте ключа замыкается контакт 15. Ну а 50-я клемма – это «выход» на стартер. Похожие обозначения использует не только ВАЗ.

Что касается модели 2114, накладка замка здесь крепится тремя саморезами, а также тремя метрическими винтами. Выкрутите их, и увидите следующее:

Согласно базовой инструкции, питание сигналки можно взять с контакта 30 (нужен Т-образный отвод). А «желтый» силовой кабель, выходящий из разъема X1, соединяют с клеммой 15. Дальше, если нужен автозапуск, то:

  1. Соединения, указанные выше, должны выдерживать значительный ток (до 30 А);
  2. «Красный» провод, идущий из замка зажигания, разрывают;
  3. К модулю Starline A91 Dialog дотягивают отводы, идущие от точки разрыва;
  4. Тонкий провод из разъема X1 должен соединяться с клеммой 50, тогда как силовой шнур в «черно-желтой» изоляции станет выходом на стартер.

Еще, как сказано в руководстве по установке, не забудьте разрезать петлю выбора КПП. Действие имеет смысл, если автозапуск используется.

Тем, у кого в авто был активирован иммобилайзер, придется установить обходчик. Можно купить блок BP-3 фирмы Starline, чтобы подключить его к «розовому» управляющему шнуру сигналки:

Все те, кто не хочет разрывать провод штатного считывающего устройства, изготовляют обходчик своими руками:

  1. Дополнительная рамочная антенна содержит 50 витков провода ПЭЛ-0,3;
  2. Внутренняя антенна блока должна содержать столько же витков любого провода;
  3. Обе антенны объединяются в контур, размыкаемый контактами реле.

На этом инструкцию завершить нельзя. Не был рассмотрен метод подключения таходатчика.

Понятно, что рамочную антенну надо будет совместить со штатным считывающим устройством. А все антенны, прилагаемые к обходчикам Starline, к иммобилайзерам ВАЗ подходят плохо.

Провод в «черно-серой» изоляции, выходящий из разъема X3, соединяют с высоковольтным входом тахометра (см. рис.). Ваша сигналка от этого не сгорит, но сможет контролировать обороты:

Все охранные системы Starline, как оказывается, хорошо совместимы с любыми автомобилями ВАЗ. К модели A91 Dialog это относится тем более. Кстати, не забудьте подключить «массу» основного блока («черный» шнур разъема X3).

УСТРОЙСТВО ОБЫЧНЫХ И БЕСШУМНЫХ ЗАМКОВ

Прежде чем говорить о том, как устроены бесшумные замки, напомним, устройство замка двери ВАЗ 2114. Этот запирающий механизм машины состоит из нескольких элементов:

  • Внутренний корпус, в котором помещен поворотный узел. Он представляет собой основной механизм запирания двери.
  • Личинка, которая соединена с поворотным узлом, имеющая индивидуальную конструкцию, совпадающую с очертаниями ключа, Ключ вставляется в личинку и приводит в движение поворотный узел, открывающий дверь. С корпусом связана кнопка на двери, запирающая ее.
  • К корпусу замка подсоединены тяги, управляющие ручками двери.
  • В современных моделях с запиранием связан моторедуктор, включающий сигнализацию.
  • Замочный фиксатор, обеспечивающий запор, крепится к кузову машины.
  • Принцип действия бесшумных замков на машинах ВАЗ основан на шумоизоляции металлических деталей. Если быть точнее, шумоизолирующий материал покрывает палец фиксирующего механизма и металлическую защелку, соприкасающиеся друг с другом. Пластик более износостойкий, но каучук более эффективно поглощает звуки.
  • В дополнение к этому, запирающие узлы замка обрабатываются силиконом, который обеспечивает дополнительную шумоизоляцию.

Хорошим звукоизолирующим эффектом обладают так называемые бесшумные болты, которыми крепятся и в обязательном порядке комплектуются все бесшумные замки. Суть их бесшумности заключается в пластиковом хомуте, который надет до резьбы. Бесшумные болты на ВАЗ 2114 можно купить в магазине автозапчастей, а можно попытаться сделать самостоятельно. Как, об этом вы узнаете ниже.

Хорошей репутацией пользуются бесшумные замки на ВАЗ, выпускаемые димитровградским Птимашем.

Как подключить кнопку?

Кнопки водительской и пассажирской двери соединены между собой, а также с двигателем ЕСП и проводом питания. Правильная распиновка кнопки стеклоподъемника:

  1. Контакт 1 на водительской двери соединен с контактом 6 на пассажирской стороне. Контакт 1 на пассажирской двери соединен с минусовым контактом двигателя ЕСП.
  2. Контакт 2 на обеих кнопках соединен с питанием.
  3. Контакт 3 — это масса на водительской стороне и плюсовой провод на пассажирской.
  4. Контакт 4 в обоих случаях идет к выключателю габаритов.
  5. Контакт 5 во всех случаях является массой.
  6. Плюсовой провод мотора ЕСП соответствует контакту 7 кнопки пассажирской двери.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
