Установка сигнализации ваз 2115, точки подключения

Настройка

Настраиваются только функции автозапуска. Для активации режима программирования:

  1. Отключают охрану
  2. Ключ зажигания устанавливают в положение 0.
  3. Затем следует шесть раз нажать клавишу Valet в основном блоке.
  4. Включают зажигание
  5. После шести гудков той же клавишей выбирают нужную функцию, а клавишей на
  6. брелоке выбирают нужное значение.

Оптимальные настройки для ВАЗ — 2115,2114 будут следующие: функция 12 – устанавливается значение 3, функция 11 – значение 4, функция 9 – значение 3. Для выбора значения 4 следует нажать и удерживать третью кнопку до проигрывания мелодии. После проигрывания нажать ее еще раз.

Для проверки правильности подключений выполняют следующие действия:

  1. Отключают на некоторое время желтый шнур от блока А91 к клемме 15.
  2. Двигатель запускают с помощью ключа зажигания

При этом должен подмигивать индикатор сигнализации.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Можно ли в приору заливать 98 бензин, рекомендации производителя

Как поставить выжимной на ваз 2109, пошаговое описание снятие сцепления с видео

Расход бензина на 100 км ваз 2107, средние показатели на исправном автомобиле

Замена регулятора напряжения ваз 2110 без снятия генератора

Выхлоп на ваз 2110 8 клапанов

Установка кнопки зажигания на ваз

Как снять стеклоподъемник на ваз 2114, пошаговое описание с фото

Рейтинг задних тормозных колодок для ваз

Как подключить

Установка сигнализации ВАЗ-2114 начинается с отключения аккумуляторной батареи и определения мест расположения элементов. Блок управления помещают под панель приборов или за вещевым ящиком, сирену — в моторный отсек. Руководствуясь инструкцией и схемой, производят подключение всех элементов.

Блок управления подключают через разъемы с элементами системы, узлами и деталями автомобиля. Установку и монтаж начинают с дальней точки установки элемента охранной системы, используя 9 разъемов (Х) для подключения.

В моторном отсеке, под капотом и в багажнике устанавливают датчики (концевики), которые реагируют на открытие. Производят демонтаж обивок дверей для установки активаторов. Сервисную кнопку Valet устанавливают в скрытое от посторонних глаз, но легкодоступное для владельца автомобиля место.

На лобовое стекло, в верхнем углу, устанавливают приемо-передающую антенну. Датчик удара рекомендуют устанавливать внутри салона, закрепив на металлической поверхности. Аварийную сирену устанавливают в моторном отсеке колоколом вниз.

Когда все элементы будут расположены по своим местам, можно приступать к их соединению в единую систему.

Схема

Характеристики автомобильной сигнализации Старлайн А 91 и схема подключения основных элементов приведены в инструкции производителя. При подключении 6-контактного разъема Х 2, возможно, понадобится дополнительный активатор открывания дверей.

При подключении датчиков открывания дверей используют сине/красный провод разъема Х 3. Все точки подключения сигнализации, т.е. разъемы (Х), имеют следующий вид:

  1. Х 9 — подключают двухуровневый датчик удара, устанавливаемый на металлическую поверхность.
  2. Х 8 и Х 7 — разъемы не задействованы.
  3. Х 6 — сервисная кнопка Valet, устанавливается в скрытое и легкодоступное место.
  4. Х 5 — светодиодный индикатор, устанавливается на панель приборов.
  5. Х 4 — модуль приема передающего датчика, установку рекомендуют производить в одном из верхних углов ветрового стекла.
  6. Х 3 — разъем с многими проводами.

Они соединены с системами проводами таких цветов:

  1. Красный — с «плюсом» замка зажигания.
  2. Зеленый/желтый и зеленый/черный — подфарники и боковые повороты.
  3. Черный — масса автомобиля.
  4. Желтый — замок зажигания (подключение к син./черн.).
  5. Серый — «плюс» аварийной сирены.
  6. Синий/красный — «плюс» входа дверей.
  7. Черный/красный — дополнительное реле блокировки.
  8. Оранжевый/серый — датчик отрывания капота.
  9. Оранжевый/белый — датчик открывания багажника.
  10. Оранжевый/фиолетовый — к тормозам (по схеме в инструкции).
  11. Х 2 — подключают активаторы открытия дверей;
  12. Х 1 — замок зажигания (замкнут с красным проводом).

Подключение центрального замка

В базовых комплектациях блок управления (БУ) центрального замка (ЦЗ) выполняет функцию блокировки замка дверей. Схема подключения электроцепей одинакова для всех центральных замков, различие только может быть в БУ, активаторах и количестве выводов для подключения дополнительного устройства.

К основным элементам центрального замка относятся БУ, датчики-выключатели (концевики) дверей и микропереключатели, которые фиксируют положение ключа. Все эти элементы подключаются к сигнализации и освещению салона автомобиля.

Чтобы произвести подключение к центральному замку, необходимо блок управления (БУ) центрального замка присоединить к автомобильной сигнализации, используя для этого реле открывания и закрывания дверей, к замку зажигания автомобиля и к датчикам открывания дверей. При установке центрального замка понадобятся дополнительные детали, такие как:

  • диод 1А — 3 шт.;
  • диод 3А -1 шт.;
  • диод 5А — 2 шт.

Врезка в провода

Для того чтобы произвести врезку в провода, вначале необходимо их освободить из-под обивки порога. Для этого выкручивают винты крепления и снимают обивку. Под ней проложено 2 жгута проводов, идущих к панели приборов. В одном из жгутов находится провод стояночного тормоза. 2 провода присоединяют к подфарникам и боковым указателям.

При врезке в провод стояночного тормоза устанавливают 1 диод, а в провод, питающий подфарники и боковые указатели поворотов, — 2 диода. Выводы проводов врезки подсоединяют к разъему Х 3 блока управления сигнализацией.

Автозапуск

Одной из функций автомобильной системы сигнализации Starlin является автозапуск двигателя. Для того чтобы произвести монтаж с автозапуском своими руками, необходимо использовать провода замка зажигания. Сиреневый провод соединяют с аккумулятором. Голубой (замка зажигания) соединяют с БУ сигнализации через разъем Х 1.

Для подключения датчика тахометра его соединяют с проводом серо/черного цвета, выходящим из разъема Х 3. Подключают «массу» от основного блока, используя черный провод разъема Х 3.

Лада 2114 в стоке › Бортжурнал › Установка сигнализации с автозапуском Tomahawk Z5 на 2114

Доброго времени суток, уважаемые читатели! Сегодня я расскажу Вам об успешном опыте установки сигнализации с автозапуском Tomahawk Z5 на свой автомобиль ВАЗ 2114. Предыдущая сигнализация, стоявшая в автомобиле (Superbarricado SQ7500a) была более совершенной, но ввиду некоторых особенностей подключения к электропроводке, а именно наличию в ней интерфейса передачи данных по шине CAN, делало её практически бесполезной открывалкой — кричалкой без автозапуска, без блокировки стартера и двигателя. Была эта сигнализация подарена мне соседом как нерабочая, в автомастерской электрики не смогли её «починить», как в последствии оказалось в брелоке разрядился аккумулятор и нужно было лишь его «толкнуть», что-бы зарядка снова пошла. Демонтаж старой сигнализации оказался куда проще установки новой (ломать не строить), и уже спустя 10 минут были отключены все провода. Откуда идет какой провод тоже не составило большого труда, остались только четыре провода — два на центральные замки, точнее на электроприводы замков, и два концевики капота и багажника. В новой сигнализации проводов куда больше, поэтому на её монтаж было потрачено без малого часа 4. Первым делом была разобрана передняя панель торпедо, как это делается объяснять, я думаю, не стоит, об этом уже много раз было написано и с легкостью можно найти инструкцию в интернете. Для простоты соединений к электропроводке автомобиля были приобретены зажимы гильотинного типа (скотч лок).

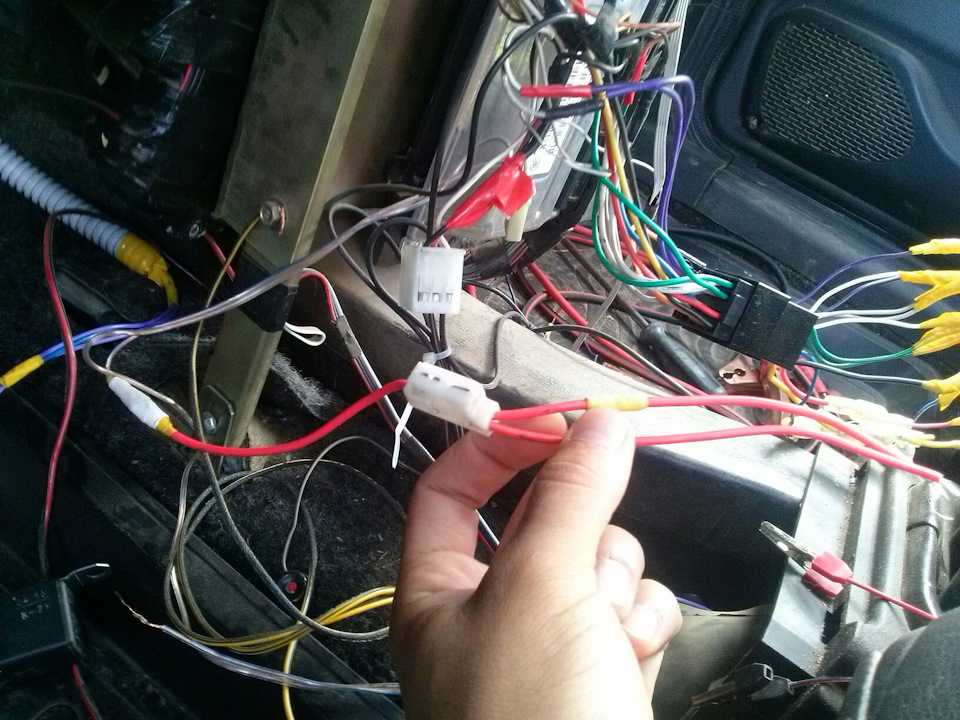

Для того, что-бы не резать силовые провода на стартер, и не паять к силовым проводам замка зажигания было решено изготовить переходник, который вставляется в штекер и разъем между замком зажигания и проводкой автомобиля.

Цена вопроса всех переходников и зажимов в районе 200 рублей на радиорынке.

Центральный блок сигнализации был закреплен за щитком приборов двумя саморезами к воздуховоду.

Серо-черный провод сигнализации

вход контроля работы двигателя был подключен ко входу тахометра, 2 контакт белой колодки щитка приборов,коричневый с красной полосой .Оранжево-фиолетовый провод сигнализации контроль работы ручного тормоза подключен ккоричневому с синей полосой , 11 контакт белой колодки щитка приборов.

Зеленый с черной полосой и зеленый с желтой полосой

выход на габаритные огни подключены ксинему и синему с черной полосой красной колодки щитка приборов, контакты 5 и 6.

Синий с черной полосой

контроль открытых дверей подключен к выходу на плафон освещения салонабелый с черной полосой , 6 контакт разъема БСК.

Минусовой провод сигнализации прикручен к металлической рейке над рулевой колонкой.

Серый

провод выход на сирену, выведен под капот для подключения к сирене.Оранжевый с серой полосой выведен в подкапотное пространство, где был параллельно соединен с датчиком температуры и концевиком капота.Оранжевый с белой полосой соответственно подключен к концевику багажника. Антенный модуль через левую стойку под пластиком провел в левый верхний угол лобового стекла и закрепил на двухстороннем скотче. Датчик удара закрепил на металлической части под передней панелью с помощью пластикового хомута. После всех подключений установил самодельный переходник в разъемы замка зажигания.

Для чего они применяются

Конструктивно датчик удара представляет собой небольшое компактное устройство. В большинстве случаев сенсор практически незаметный. Устанавливают его на участки машины, которые вероятнее всего могут быть подвергнуты ударам.

Когда происходит толчок или резкое движение, сенсор срабатывает, активирует сигнализацию, отправляет предупреждающий сигнал автовладельцу через пульт управления, либо непосредственно на смартфон.

Датчик будет реагировать на любые движения, из-за которых поверхность, где закреплёно устройство, вибрирует. Реакция происходит в считанные мгновения, и водитель получает соответствующую информацию.

Основной задачей датчика является предотвращение правонарушений, среди которых стоит выделить кражу машины, угон, порчу имущества, несанкционированное проникновение внутрь ТС и пр.

Основные производители сигнализаций


Модель охранного комплекса от компании StarLine На рынке есть несколько компаний, которые хорошо себя зарекомендовали и их продукция пользуется спросом.

  • «StarLine». Компания является одним из лидеров в производстве охранных систем. Выпускает не только бюджетные, но и модели пятого поколения. Стоимость варьируется от 7 000 до 14 000 рублей.
  • «Pandora». Популярный российский производитель охранных систем. Широкий модельный ряд. Цены варьируются от 5 000 до 48 000 на новые продвинутые модели.
  • «Scher-Khan». Производитель – Южная Корея, разработчик – Россия. Стоимость в диапазоне 7-8 тысяч рублей. Возможно подключение по мобильному телефону и Bluetooth.
  • «Alligator». Американская охранная система. Стоимость до 11 тысяч рублей. Разнообразный модельный ряд.
  • «Sherriff». Производитель – Тайвань. Представлены бюджетные модели, стоимость 7-9 тысяч рублей.
  • «Black Bug». Российский производитель. Модельный ряд представлен как бюджетными, так и премиум-моделями.
  • «Prizrak». Российский производитель сигнализаций с широким модельным рядом. Цены варьируются от 6 000 до 27 000 тысяч рублей.

Автомобильная сигнализация помогает защитить автомобиль от угона и взлома. Современные охранные комплексы обеспечивают достаточно высокую степень защиты. Также водителю открывается много других полезных возможностей. Сигнализация – это нужная и обязательная вещь для каждого автомобиля.

Советы по выбору сигнализации:

виды автомобильных сигнализаций, купить автосигнализацию с обратной связью и автозапуском

1) Выбирая сигнализацию ориентируйтесь на то, где хранится автомобиль (возле дома или далеко в гараже). В этом случае важен радиус действия сигнализации и какая связь – односторонняя или двухсторонняя. Не нужно наличие сирены, если авто хранится на охраняемой стоянке или в гараже.

2) Машинам находящимся у дома подойдет сигнализация с пейджером, с зоной действия 300-500 м., сиреной и включением световых приборов.

3) Надежней выбирать сигнализации с большим количеством датчиков, а вот датчик наклона актуален в случае если у вашего авто дорогие диски, ну или же вы очень боитесь, что их снимут.

4) Сигнализации с модулями CAN и GSM – очень полезные, но в виду немалой стоимости устанавливается на дорогие авто, да и поддерживается в основном иномарками.

6) Инструкцию по применению и с описанием сигнализационной системы не выбрасывайте и храните, ведь она пригодиться в случае перепрограмировки или ремонте сигнализации, так же если у вас возникнут вопросы в процессе эксплуатации – вы всегда сможете найти ответы в инструкции.

7) Запомните сами или запишите марку и название сигнализационной системы, но при этом не стоит наклеивать ее название на стекла или кузов.

8.) Запомните:

  • Где был установлен блок сигнализационной системы;
  • Место расположения «валетной» кнопки и регулируемого датчика удара;
  • Цепи, подвергшиеся блокировке.

9) Батарейки в брелке следует менять вовремя.

10) Не плохо иметь еще 1-2 запасных брелка, в случае если потеряется один или пользуются авто несколько человек.

11) Часто страховые фирмы и автосалоны делают дубликаты брелоков, что бы в случае вашей некредитоспособности конфисковать авто, поэтому советуем ставить системы у разных специалистов.

Так что теперь вы знаете, какую сигнализацию лучше установить на автомобиль и придерживая наших советов, мы думаем вы сделаете достойный выбор!

Если статья понравилась, делимся в соцсетях и оставляем комментарии!

Блокировка двигателя автосигнализацией

При наличии установленных противоугонных систем за блокировку запуска мотора отвечает электрооборудование. Иммобилайзеры или автомобильные сигнализации могут оказаться неисправными и давать постоянные или единичные сбои в процессе работы.

Необходимо добавить, что степень серьезности проблемы будет зависеть не от конкретной модели или марки авто, а от сложности установленного защитного противоугонного комплекса.

Случайная активация функции блокировки двигателя

Первым делом внимательно изучите отображаемые пиктограммы на брелке сигнализации. Частой причиной блокировки является случайная активация дополнительных функций. Также необходимо проследить за показаниями контрольной лампочки СИД (при наличии) в салоне автомобиля, которая служит световым индикатором состояния сигнализации. Мигания лампы-светодиода в большинстве случаев указывают на то, что в меню активирована противоугонная функция иммобилайзера.

Если после поворота ключа в замке и включения зажигания наблюдаются частые моргания сигнальной лампы (на примере автосигнализации StarLine) перед запуском двигателя, а на самом брелке отображается пиктограмма с надписью «иммо»:

  1. одним из способов решения проблемы будет вынуть ключ из замка, после чего достаточно нажать на кнопку открытия центрального замка дверей на брелке.
  2. также можно выйти из автомобиля, поставить сигнализацию в режим охраны, затем снять с охраны и далее заводить двигатель.

Другими словами, необходимо удостовериться в том, что сигнализация работает в штатном и привычном для владельца режиме. До 30% случаев блокировки запуска двигателя сигнализацией происходят по причине случайного изменения программных настроек. Задачей водителя становится отключение всех лишних функций в настройках.

На примере сигнализации StarLine обратим внимание, что в данной системе имеется опция «двухэтапного» снятия блокировок. Активация функции может произойти случайно, на экране брелка будет светиться отдельная пиктограмма

Для отключения на брелке необходимо удерживать нажатой кнопку 3. Брелок издаст два пика, после чего кнопка 3 единоразово нажимается снова. Затем на несколько секунд зажимается кнопка 1, далее производится снятие охранных функций;

Подготовка к установке

Установка состоит из двух этапов.

Этапы Действия Дополнительные работы
Первый включает в себя подготовку автомобиля к установке замков. На этом этапе нужно проверить все двери и стойки на предмет всех необходимых отверстий и каналов, где будет проложена проводка. В том случае, если условий, необходимых для установки нет, их нужно будет создать: сделать отверстия и установить крепления.
Второй этап — это установка замков. На уже подготовленное авто ставятся механизмы и укладывается проводка. Если подготовка к этому была выполнена с соблюдением всех необходимых условий, то проблем возникнуть не должно. Но если вы забыли проделать какое-либо отверстие или забыли о креплении, то вам придется отложить начатое дело и закончить предыдущее.

После того, как вы снимете обшивку и вытянете все мешающие внутренности двери, нужно будет проделать отверстия под проводку. Это важный элемент установки, и обычно они есть только в передних дверях, и то не во всех моделях этого автомобиля. В задних дверях таких отверстий вообще не предусмотрено, поэтому проделать их вам нужно будет самостоятельно.

Подключение к проводам

Подключение к проводам «четырки» должно осуществляться в указанном выше порядке. При этом следует соблюдать указания в инструкции к сигнализации. Но предварительно необходимо разместить в автомобиле все элементы сигнализации. Перед началом работ следует отключить питание АКБ. Блок управления устройством ставят под торпедо. Сирену нужно расположить в подкапотном пространстве. Там же установить и аварийную сирену. В багажнике, под капотом, а также в моторном отсеке нужно поставить концевики на открытие. Кнопку Valet разместить в скрытом от посторонних глаз месте. Антенну охранного устройства закрепить на лобовое стекло в правом или левом верхнем углу. Датчик удара разместить на металлической поверхности. Далее осуществляется подключение автосигнализации, согласно схеме. Чтобы подсоединить её к центральному замку нужно приобрести следующие элементы:

  • 2-3 штуки диодов 1N4001 для силы тока не более одного Ампера;
  • Один диод 1N5401 на 3 Ампера;
  • Также для некоторых охранных комплексов может потребоваться два силовых диода на 4-5 Ампер.

Для подключения устройства к ЦЗ нужно найти на полу рядом с водительской дверью два жгута из проводов. Чтобы их достать, следует снять накладку на пороги и щиток боковины. В первом жгуте есть кабель концевиков дверей. В его разрыв необходимо установить диод 1N5401. Во втором жгуте нужно найти провод, идущий к ручнику, в который следует вставить второй диод 1N4001.

Синие шнуры обоих жгутов нужно подключить к автосигнализации.

Как подключить

Установка сигнализации ВАЗ-2114 начинается с отключения аккумуляторной батареи и определения мест расположения элементов. Блок управления помещают под панель приборов или за вещевым ящиком, сирену — в моторный отсек. Руководствуясь инструкцией и схемой, производят подключение всех элементов.

Блок управления подключают через разъемы с элементами системы, узлами и деталями автомобиля. Установку и монтаж начинают с дальней точки установки элемента охранной системы, используя 9 разъемов (Х) для подключения.

В моторном отсеке, под капотом и в багажнике устанавливают датчики (концевики), которые реагируют на открытие. Производят демонтаж обивок дверей для установки активаторов. Сервисную кнопку Valet устанавливают в скрытое от посторонних глаз, но легкодоступное для владельца автомобиля место.

На лобовое стекло, в верхнем углу, устанавливают приемо-передающую антенну. Датчик удара рекомендуют устанавливать внутри салона, закрепив на металлической поверхности. Аварийную сирену устанавливают в моторном отсеке колоколом вниз.

Когда все элементы будут расположены по своим местам, можно приступать к их соединению в единую систему.

Схема

Характеристики автомобильной сигнализации Старлайн А 91 и схема подключения основных элементов приведены в инструкции производителя. При подключении 6-контактного разъема Х 2, возможно, понадобится дополнительный активатор открывания дверей.

При подключении датчиков открывания дверей используют сине/красный провод разъема Х 3. Все точки подключения сигнализации, т.е. разъемы (Х), имеют следующий вид:

  1. Х 9 — подключают двухуровневый датчик удара, устанавливаемый на металлическую поверхность.
  2. Х 8 и Х 7 — разъемы не задействованы.
  3. Х 6 — сервисная кнопка Valet, устанавливается в скрытое и легкодоступное место.
  4. Х 5 — светодиодный индикатор, устанавливается на панель приборов.
  5. Х 4 — модуль приема передающего датчика, установку рекомендуют производить в одном из верхних углов ветрового стекла.
  6. Х 3 — разъем с многими проводами.

Они соединены с системами проводами таких цветов:

  1. Красный — с «плюсом» замка зажигания.
  2. Зеленый/желтый и зеленый/черный — подфарники и боковые повороты.
  3. Черный — масса автомобиля.
  4. Желтый — замок зажигания (подключение к син./черн.).
  5. Серый — «плюс» аварийной сирены.
  6. Синий/красный — «плюс» входа дверей.
  7. Черный/красный — дополнительное реле блокировки.
  8. Оранжевый/серый — датчик отрывания капота.
  9. Оранжевый/белый — датчик открывания багажника.
  10. Оранжевый/фиолетовый — к тормозам (по схеме в инструкции).
  11. Х 2 — подключают активаторы открытия дверей;
  12. Х 1 — замок зажигания (замкнут с красным проводом).

Выбор охранной сигнализации для установки на отечественную машину

Функция дистанционного закрытия и отпирания всех дверей автомобиля обязательна для всех видов современных противоугонных сигнализаций. Без центрального замка установить сигнализацию невозможно, поэтому владельцы машин перед покупкой охранной системы вынуждены установить центральный замок.

Торговля предлагает автомобилистам сотни моделей противоугонных сигнализаций в большом ценовом и функциональном диапазоне.

При выборе автомобильной сигнализации для установки на отечественные машины главными критериями выбора для автовладельцев становятся:

  1. Доступная цена охранной системы. Опытные автолюбители не покупают самые дешевые противоугонные сигнализации, сомневаясь в их долговечности, качестве работы. Большинство российских водителей предпочитает покупать автосигнализации из среднего ценового диапазона.
  2. Функциональность системы. Достаточным набором опций обычные владельцы вазовских моделей считают комплектацию автосигнализации дистанционным брелком, двумя-тремя сенсорами, сиреной, кабелями для подключения.
  3. Возможность самостоятельного монтажа. Для реализации этого требования на стадии покупки нужно интересоваться сложностью электронного блока управления охранной системой, подробными схемами и инструкциями по подключению противоугонной сигнализации. При самостоятельном монтаже желательно минимальное нарушение штатной электропроводки, не рекомендуется вмешиваться в работу существующих механизмов.

Владельцам моделей ВАЗовского производства не нужно беспокоиться о сложностях перепрошивки заводских защит, обходов штатных иммобилайзеров. Тем не менее, начинающим любителям автомобильного тюнинга специалисты не рекомендуют начинать работу с самостоятельной установки охранных систем, снабженных:

  • дистанционным запуском двигателя (удаленным включением мотора по температуре, таймеру);
  • кодированной диалоговой системой связи, GSM модулями;
  • многочисленными дополнительными опциями (запуском со смартфона, включением подогревателей, кондиционеров).

Самостоятельно проще всего установить простую автомобильную сигнализацию с минимальным набором функций.

Практические операции подключения

Для установки автомобильной противоугонной сигнализации вам понадобятся простые инструменты и материалы:

  • отвертки, гаечные ключи (для демонтажа элементов салона вазовских моделей специальные съемники не нужны);
  • паяльник и паяльные принадлежности (припой, кислота);
  • разноцветные одножильные кабели (подбираются по цветам штатной электропроводки или распиновке конкретной электросхемы);
  • линейные измерители и мультиметр;
  • изоляционные материалы;
  • крепежные элементы (предпочтительны специальные пластмассовые клипсы).

Найти блок управления центральным замком проще всего при установке главного БУ автомобильной сигнализации. Например, на ВАЗе 2110 он расположен довольно неудобно.

При монтаже удобно использовать провода таких же цветов, как идущие от блока управления центральным замком.

Разобрав дверную карту, можно подключить управляющие провода непосредственно к электроприводу замка.

От модели автосигнализации зависит, нужна ли покупка дополнительных реле. Иногда штатные предохранители, силовые ключи могут не выдержать добавочной нагрузки.

Самым простым способом подключения автосигнализации к центральным замкам вазовских моделей станет пайка в разрывы проводов (обычно – белого и коричневого). Для этого необходимо проложить четырехжильный кабель от двух внутренних реле блока сигнализации к восьмиконтактному разъёму управления дверными микропереключателями.

Чтобы избежать окисления, нарушения целостности проводов (это ведет к ложным срабатываниям сигнализации), необходимо соблюдать простые правила:

  • проводить электромонтажные работы при отключенном аккумуляторе;
  • соединять электропроводку только пайкой или клеммами, изолировать соединения;
  • использовать кабели с небольшим запасом по длине, укладывать их жгутами, надежно крепить к кузовным элементам;
  • соблюдать цветность кабелей для легкого поиска при переделке или ремонте.

Дополнительные функции сигнализации

Кроме основной охранной функции, в автосигнализации могут быть реализованы некоторые полезные дополнения. Например, такие как:

  • Дистанционный запуск двигателя. Функция прогрева двигателя особенно удобна в зимнее время. Можно на расстоянии завести мотор и вовремя подготовить его к поездке.
  • Дистанционное управление стеклоподъемниками. Автоматическое поднятие стекол происходит при постановке автомобиля на сигнализацию. Не нужно вспоминать, все ли окна закрыты.
  • Охрана автомобиля при работающем двигателе. Данная функция полезна при кратковременном покидании автомобиля.
  • Спутниковое слежение (GPS/ГЛОНАСС). Многие противоугонные системы оснащаются системами активного слежения по спутниковым системам GPS или ГЛОНАСС. Это дополнительная степень защиты автомобиля.
  • Блокировка работы двигателя. Расширенные версии охранных систем могут оснащаться системой дистанционной остановки двигателя. Дополнительная безопасность автомобиля от угона.
  • Управление сигнализацией и другими функциями со смартфона. Современные системы позволяют управлять всеми функциями с мобильного телефона. Наличие данной опции зависит от комплектации и модели сигнализации. Управление происходит через специальное приложение.

Базовые сведения об автомобиле

Приступая к установке сигналки, нужно точно представлять себе, где и что в автомобиле находится, и что вы будете подключать. Рассмотрим схему подключения центрального замка ВАЗ:


Модуль управления ЦЗ, подключение

Управляющий модуль находится под «торпедо» слева, а в его разъеме, закрепленном на корпусе, присутствуют шесть проводов:


Модуль БУБД «девятого» семейства

При установке сигнализации «синий» и «коричневый» шнуры разрывают, чтобы получить следующую схему:


Как подключить сигналку к ЦЗ

Распайка 6-контактного разъема, закрепленного на основном модуле Starline A91, приводится дальше. Внимательно изучите принцип работы схемы: концевик здесь находится в положении «закрыто».

Перед тем, как подключать сигнализацию к БУБД, убедитесь в том, что в двери водителя установлен стандартный 5-проводной актуатор, а не тумблер. Установить актуатор своими руками, проведя два шнура к двигателю, вряд ли кто-то сможет за 5 минут. В общем, от подключения сигналки к ЦЗ иногда лучше отказаться.

Возьмем на себя смелость открыть фирменный секрет ВАЗ:

  1. Если вы видите «белый» управляющий провод, подключенным к клемме «7», он отвечает за отпирание (в противовес «коричневому»);
  2. Если клеммы «5» и «7» не используются, с клеммой «8» будет соединен «коричневый» шнур, и за отпирание тогда отвечает он.

Запирающие контакты – это клеммы 5-6. Две крайние клеммы отвечают за отпирание. Что верно не только для модели 2114, но и вообще для блоков БУБД «девятого» семейства.

В инструкциях к сигналкам обычно не сказано, что перед выполнением установки нужно будет купить дополнительные детали. К ним относятся:

  1. Диоды 1N4001 (2-3 шт.) – рассчитаны на силу тока до одного Ампера;
  2. 1N5401 (1 шт.) – трехамперный диод;
  3. Для установки любой автосигнализации, не имеющей раздельных выходов на поворотники, надо приобретать два силовых диода (4-5 Ампер).

Последнее, как вы догадываетесь, не относится к системе Starline A91. И это – большая удача.


Распайка диода 1N5401

Устанавливая любую систему Старлайн, на детали обычно тратят меньше 100 рублей.

Особенности настройки

Многих автомобилистов закономерно интересует, как правильно отрегулировать и настроить датчик удара, предусмотренный на сигнализации автомобиля.

Каждая автосигнализация, устанавливая на современные машины, имеет примерно одинаковый принцип настройки. Проводимая регулировка предусматривает изменение чувствительности в большую или меньшую сторону. То есть мы настраиваем режим срабатывания охранной системы в зависимости от вибраций, которые фиксирует сенсор.

Как только вы установили на машину датчик удара для дополнения сигнализации, при первом пуске его требуется настроить. Вопрос лишь в том, как это правильно сделать. Заниматься регулировкой можно самостоятельно либо обратившись за помощью к специалистам по настройке.

Существуют различные виды охранных комплексов для машин. В зависимости от конкретной модели, настройка может осуществляться 2 способами:

  • вручную;
  • через компьютер.

Ручной способ самый простой. На некоторых сенсорах на корпусе имеется специальный рычаг или регулятор, вращение которого позволяет изменить параметры чувствительности. По инструкции почитайте, какую мощность удара означает та или иная шкала на регуляторе чувствительности.

Компьютерная настройка более сложная. Для этого потребуется соединить ноутбук с устройством с помощью специального кабеля. Обычно он идёт в комплекте с сигнализацией. Иногда его приходится покупать отдельно.

Через специальное программное обеспечение, являющееся обычно фирменным для каждой сигнализации, требуется выбрать меню с настройками устройства, перейти в раздел чувствительности, откорректировать звук и режим срабатывания.

При корректировке параметров выберите необходимые вам настройки, включите сигнализацию, попробуйте нанести удар. Но такие эксперименты лучше проводить в светлое время суток и на достаточном удалении от жилых домов. Вряд ли соседям понравится, если вы вечером начнёте экспериментировать с громкостью своей сигнализации.

Датчики удара действительно являются полезным дополнением для автомобильной сигнализации. Это вспомогательный элемент защиты, который реагирует на непосредственный контакт потенциального злоумышленника с транспортным средством. Да, сенсоры не совершенные, и могут срабатывать ошибочно, реагируя на падение каких-то предметов, запрыгивание животных, либо банальные шалости детворы во дворе.

Но и отключать датчики удара не рекомендуется. В зависимости от ситуации, следует выбирать подходящий уровень чувствительности. Около шумной дороги и при постоянном движении машин около припаркованного автомобиля, чувствительность лучше снизить. Если же место тихое и спокойное, но потенциально опасное для авто, тогда чувствительность лучше поднять.

Для установки любой сигнализации своими руками следует подробно изучить ее инструкцию.

В нашем примере мы рассмотрим установку сигнализации модели Starline A91.

Сигнализации этой фирмы отлично подходят для установки на автомобилях ВАЗ -2114 и ВАЗ -2115

Перед установкой сигнализации на автомобиль ВАЗ — 2115,2114, нужно хорошо представлять устройство автомобиля, а также определиться, что подключить к сигнализации.

Установка автосигнализации

Перед приобретением изучите всевозможные модели, подберите подходящие на ВАЗ-2109.

Проверьте наличие таких функций:

  • включение двигателя с брелока;
  • дистанционная остановка мотора;
  • сигнализатор механического воздействия;
  • связь и сигнализатор связи;
  • включение сигнализации при любом открытии автомобиля;
  • возможность отмены программы.

К любому устройству прилагается инструкция. Если вы будете устанавливать сами, то с ней нужно тщательнейшим образом ознакомиться. Даже после качественной самостоятельной установки все равно могут быть какие-то нюансы. К примеру, монолитная сигнализация более легка в монтаже, мобильная, ее не составит труда поставить в любое место на авто, но проще взломать при угоне.

Для монтажа этого устройства вам понадобятся такие приборы и инструменты: измеритель напряжения с граничными данными до 12 В, изоляция, отвертки крестообразная и обычная, нож для зачистки проводов, паяльник, провода одножильные и многожильные (длина до 10 метров).

Как запрограммировать важные опции

Для программирования блока Томагавк tw-9010 вам понадобятся:

  • Хотя бы один брелок, воспринимаемый системой,
  • Действующая кнопка Override,
  • Перед выполнением любых операций снимите авто с охраны.

Возьмите основной брелок, нажмите кнопку «Замок». Если экран отображает «закрытый замок», нажмите клавишу еще раз.

Набор опций, задаваемых программно, приведен в любом руководстве к сигналке Томагавк. Брелки снабжены четырьмя кнопками, а значение задают, нажимая одну:

Скриншот инструкции к tw-9010

Запрограммируем систему на контроль «по таходатчику»:

  1. Когда сигналка снята с охраны, а двери закрыты, включите зажигание без запуска мотора,
  2. Нажмите Override 6 раз,
  3. Выключите зажигание (прозвучит сигнал «чирп»).

Теперь, нажмите Override 4 раза подряд. Затем, выберите «значение 3», взяв брелок и нажав кнопку «Багажник».

Дальше брелки не понадобятся. Выполните шаги «1-3», нажав Override 9 раз. Если подключен светодиод, дождитесь его включения. Заведите мотор, и на оборотах 1000-1500 жмите и удерживайте Override. Прозвучит одиночный «чирп», и значит, система Томагавк была «успешно обучена». Если услышите 4 «чирпа», проведите обучение еще раз.

Если все выполнить без ошибок, основной брелок станет правильно отображать режим работы двигателя.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
