Замок зажигания нива 21213 схема подключения проводов

Поломки

Чаще всего из строя выходит контактная группа, так как она выполнена из пластика, в который вставлены медные контакты, из-за протекания больших токов и слабого контакта между скобами, происходит нагрев. Из-за высокой температуры пластик деформируется и выводит из строя контактную группу.

Механическая часть выходит из строя намного реже, но это тоже случается. Она повреждается из-за длительного использования, пружинки в замке проседают, замок разбалтывается, что приводит к его заклиниванию или возможности повернуть практически любым ключом, что сводит защиту автомобиля к нулю.

Ступица нива шевроле — замена

Для замены ступичного подшипника на ниве, требуется вытащить ступицу. Это осуществляется по следующему плану.

1. Размонтирование конусной втулки.

2. Расконтривание гаек. Проблема может кроиться в том, что они часто слизываются или закисают. В этом случае можно использовать зубило и легкий молоток.

3. Девятнадцатой головкой или ключом нужно снять фиксаторы рычага. Они расположены, как спереди, так и сзади.

4. Извлекаются стопорные пластины. Это металлические перфорированные полосы, которые часто упускаются из виду.

5. Семнадцатым и десятым ключом требуется снять патрубки контура.

6. Под рычагом устанавливается упор. Двумя двенадцатыми ключами откручивается гайка, зафиксированная на болте фиксатора верхнего рычага.

7. Таким же образом откручивается и нижняя колодка.

8. Когда крепежа не осталось, возможно вытащить всю систему разом.

9. Фиксируя поворотный кулак струбциной, можно выбить ступицу.

10. После этого снимаются винты фиксации кулака к рычажному механизму.

Зная устройство ступицы переднего колеса нива 21213, можно произвести ремонт самостоятельно, без обращения в сервис.

Chevrolet Niva ♥♥♥ › Бортжурнал › Электрическая схема автомобиля Chevrolet NIVA

Снятие и установка замка зажигания. замена личинки замка зажиганияЭлектрическая схема автомобиля Chevrolet NIVAОбозначения к электрической схеме автомобиля Chevrolet Niva — двигатель 2123:

1 — правая блок-фара; 2 — звуковой сигнал; 3 — лампа подкапотная; 4 — выключатель подкапотной лампы; 5 — стартер; 6 — аккумуляторная батарея; 7 — генератор; 8 — датчик температуры воздуха; 9 — левая блок-фара; 10 — выключатель электро стеклоподъемника правой передней двери; 11 — мотор-редукторы электро стеклоподъемников; 12 — выключатель плафона освещения салона в замке двери; 13 — мотор-редуктор блокировки замка двери; 14 — колодка подключения к правой передней колонке аудиосистемы; 15 — электродвигатель отопителя; 16 — датчик скорости; 17 — электродвигатель омывателя ветрового стекла; 18 — электродвигатель очистителя ветрового стекла; 19 — выключатель плафона освещения салона в замке двери водителя; 20 — мотор-редуктор блокировки замка двери водителя; 21 — датчик уровня тормозной жидкости; 22 — колодка подключения к левой передней колонке аудиосистемы; 23 — выключатель электро стеклоподъемника правой передней двери; 24 — выключатель электро стеклоподъемника левой передней двери; 25 — монтажный блок; 26 — реле включения электро стеклоподъемников; 27 — реле включения звукового сигнала; 28 — колодка диагностики; 29 — блок управления системой блокировки замков дверей; 30 — колодка подключения к жгуту проводов системы обогрева передних сидений; 31 — колодка подключения к жгуту проводов системы впрыска; 32 — комбинация приборов; 33 — правый боковой указатель поворота; 34 — лампа освещения вещевого ящика; 35 — выключатель лампы освещения вещевого ящика; 36 — выключатель зажигания; 37 — выключатель сигналов торможения; 38 — выключатель ламп света заднего хода; 39 — блок контрольных ламп; 40 — регулятор электро корректора фар; 41 — регулятор освещения приборов; 42 — подрулевой переключатель; 43 — левый боковой указатель поворота; 44 — переключатель электродвигателя отопителя; 45 — дополнительный резистор электродвигателя отопителя; 46 — датчик включения стояночного тормоза; 47 — выключатель заднего противотуманного света; 48 — выключатель противотуманных фар; 49 — выключатель обогрева заднего стекла; 50 — переключатель наружного освещения; 51 — выключатель аварийной сигнализации; 52 — колодка подключения к правой задней колонке аудиосистемы; 53 — электробензонасос с датчиком уровня топлива; 54 — лампы подсветки рычагов управления отопителем; 55 — датчик включения блокировки дифференциала; 56 — прикуриватель; 57 — лампа подсветки; 58 — блок управления автомобильной противоугонной системой; 59 — плафон освещения салона; 60 — плафон индивидуального освещения салона; 61 — колодки подключения к головному устройству аудиосистемы; 62 — колодка подключения к левой задней колонке аудиосистемы; 63 — правый задний фонарь; 64 — фонарь освещения багажника; 65 — фонари освещения номерного знака; 66 — электродвигатель омывателя стекла двери задка; 67 — электродвигатель очистителя стекла двери задка; 68 — элемент обогрева стекла двери задка; 69 — дополнительный сигнал торможения; 70 — левый задний фонарь

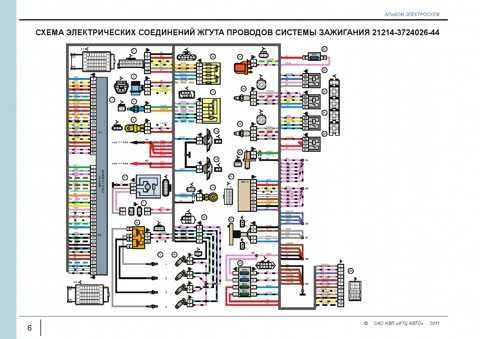

Схема электрических соединений системы управления двигателем

Обозначения к схеме электрических соединений системы управления двигателем:

1 — свечи зажигания; 2 — форсунки; 3 — модуль зажигания; 4 — контроллер; 5 — главное реле; 6 — блок предохранителей, защищающий силовые цепи главного реле и реле левого электровентилятора; 7 — реле правого электровентилятора; 8 — предохранитель, защищающий цепь постоянного питания контроллера; 9 — датчик массового расхода воздуха; 10 — датчик положения дроссельной заслонки; 11 — датчик температуры охлаждающей жидкости; 12 — регулятор холостого хода; 13 — датчик концентрации кислорода; 14 — датчик детонации; 15 — датчик положения коленчатого вала; 16 — электромагнитный клапан продувки адсорбера; 17 — электродвигатель левого вентилятора системы охлаждения; 18 — дополнительный резистор; 19 — электродвигатель правого вентилятора системы охлаждения; 20 — датчик контрольной лампы недостаточного давления масла; 21 — реле электробензонасоса; 22 — датчик указателя температуры охлаждающей жидкости; 23 — реле левого электровентилятора; 24 — дополнительное реле правого электровентилятора; 25 — блок предохранителей, защищающий силовые цепи дополнительного реле, реле правого электровентилятора и реле электробензонасоса; А — к клемме «-» аккумуляторной батареи; В — к клемме «+» аккумуляторной батареи; С — колодка, присоединяемая к жгуту проводов панели приборов; G1, G2 — точки соединения с «массой»

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

  1. Отключить аккумуляторную батарею
  2. Снять пластмассовый кожух, предварительно открутив винты его крепления.
  3. Затем откручиваем два винта крепления замка зажигания к кронштейну.
  4. Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
  5. Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
  6. После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода

Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах

После этого собираем кожух рулевой колонки.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

Двигателем 21214 моторедуктор очистителя стекла двери по схеме стартер. Схема, 21213 имеет три дополнительных расположенные в стойках дверей, модификации автомобилей ВАЗ-21213 BA3-21213.

Характеристика группы контактов

Для начала предлагаем узнать, зачем нужна контактная группа замка зажигания, какое ее устройство и принцип работы.

Предназначение и функции

По сути, КГЗЗ используется для обеспечения соединения всех без исключения электроцепей транспортного средства. То есть когда водитель поворачивает ключ в замке, КГЗЗ замыкает контакты, таким образом, позволяя использовать все без исключения электрические приборы.

Устройство

Схема устройства замка Сам по себе замок зажигания — это простой прерыватель электроцепи. При повороте ключа производится регулировка контактов, в результате чего осуществляется возможность запуска двигателя, питания оборудования, а также остановка силового агрегата. Если вы разберете корпус самого замка, то увидите, что внутри него расположено само устройство, а также большое количество проводов, соединенных между собой. Провода на замок идут от аккумуляторной батареи.

Непосредственно сама контактная группа замка зажигания выходит в место подключения этих электрических девайсов. Чтобы не допустить замыкания и разграничить сами контактные элементы, КГЗЗ монтируется в пластиковом корпусе.

Принцип работы

Автомобильная система зажигания может быть либо батарейной, либо генераторной. Их принципиальное различие заключается в том, что батарейное зажигание оснащается автономным источником питания, соответственно, все электрооборудование может быть включено без запуска двигателя. Что касается генераторной системы, то в данном случае активация электрооборудования возможна только после запуска двигателя.

Когда водитель поворачивает ключ в замке, происходит замыкание контактов электроцепи от минусовой клеммы на АКБ к катушке. При этом через проводку к замку начинает поступать напряжение, которое посредством контактов поступает на катушку, после чего возвращается на плюсовой выхода батареи.

В тот момент, когда напряжение проходит через катушку, в ней образуется очень высокое напряжение, которое впоследствии передается на свечи. В конечном итоге происходит замыкание контактов и запуск двигателя. Кроме самой цепи зажигания, в машине есть и другие электроцепи, проводящие напряжение от ключа к электроприборам. Каждый из проводов отвечает за подключение контактов друг с другом (автор видео — канал Ремонт и обслуживание авто).

Основные неисправности

Вкратце о причинах, по которым может потребоваться ремонт контактной группы замка зажигания:

  1. Перегрузка устройства, что может быть связано с установкой дополнительных приборов повышенной мощности, в результате чего через КГЗЗ будет проходить более высокое напряжение. В течение какого-то времени устройство может справляться с таким током, но со временем на нем начнет образовываться нагар. Следует отметить, что этот нагар, как правило, появляется именно внутри контакта, а не на его поверхности, то единственным выходом будет заменить контактную группу. Для предотвращения такой проблемы все дополнительные приборы должны подключаться через предохранители или реле.
  2. Короткое замыкание в электросети. Если произойдет замыкание, это также может стать причиной того, что через КГЗЗ пройдет напряжение высокой мощности, что опять же, спровоцирует ее выход из строя.
  3. Многие автолюбители, которые меняли КГЗЗ, сталкивались с проблемой истирания дорожек, а также самих контактов. Такая проблема, как правило, случается в результате износа замка, но в некоторых случаях причина может заключаться в браке.
  4. Механическая поломка контактных элементов, а также других составляющих группы.
  5. Перегрев устройства, который может привести к нарушению конструкции КГЗЗ. Перегрев, как правило, также происходит в результате повышенной нагрузки на устройство. При работе в условиях повышенных температур дорожки могут сдвинуться или вовсе сломаться (автор видео — АлексАвтоХлам).

Автомобиль ВАЗ 2106 и его замок зажигания

Узел для системы зажигания авто

Иногда при эксплуатации отечественного автомобиля ВАЗ возникает такая ситуация: садишься в машину, вставляешь ключ в замок зажигания, проворачиваешь ключ до позиции I, а лампочки индикаторов на приборном табло не загораются. Если не замечаешь этого и пытаешься завести мотор, стартер не крутит и даже не щелкает. Опытные водители в таких случаях сразу проверяют исправность замка.

Замок зажигания ВАЗ классики состоит из двух частей: механической (секретки), в которую вставляется ключ, и контактной группы, к которой подключаются провода. Механическая часть неразделима с корпусом, и в случае выхода ее из строя необходимо менять замок. Контактная группа съемная, она вставляется в заднюю часть устройства и крепится при помощи пружинного кольца. Благодаря простоте конструкции замок зажигания автомобиля ВАЗ 2106 ломается крайне редко, почти так же редко, как двигатель или коробка переключения передач.

Существует всего лишь одна неисправность, из-за которой может потребоваться замена замка зажигания ВАЗ классики в сборе — поломка в механизме секретной части. Выполнить операцию по замене устройства можно своими руками даже в чистом поле за 10 минут.

Снятие неисправного устройства

Для снятия замка зажигания ВАЗ 2106 необходимы следующие инструменты:

  • плюсовая отвертка;
  • шлицевая отвертка;
  • шило.

Замена узла зажигания

При отсутствии шила для демонтажа устройства можно использовать длинный тонкий гвоздь сечением 1,5-2 мм с широкой шляпкой либо отвертку для откручивания маленьких шурупов из корпуса мобильных телефонов.

Перед осуществлением основной процедуры необходимо снять минусовую клемму с аккумуляторной батареи

Несмотря на то, что ток напряжением в 12 вольт практически безвреден для здоровья взрослого человека, при снятии устройства можно нечаянно замкнуть провода, что, в свою очередь, может привести к выходу из строя важного электрического оборудования автомобиля

Пошаговая инструкция:

  1. Для начала вставить ключ в выключатель зажигания и повернуть его на 90 градусов, в положение «0». Это нужно для того, чтобы штифт, удерживающий рулевой вал от проворачивания, немного вошел в секретную часть и не мешал демонтажу.
  2. Далее необходимо снять пластиковый кожух рулевой колонки. Для этого последовательно открутить 5 винтов, соединяющих между собой нижнюю и верхнюю части кожуха.
  3. Затем аккуратно приподнять верхнюю часть кожуха рулевой колонки и вытянуть ее вверх. После этого убрать обе части кожуха в сторону.
  4. Далее найти и открутить винты, крепящие само устройство. Их два, они расположены снизу выключателя, справа и слева.
  5. Затем отцепить провода от контактов выключателя зажигания.
  6. Далее найти плоскую щель на кронштейне слева от устройства, воткнуть туда шило и с силой вдавить им фиксатор.
  7. После этого можно вынимать устройство из кронштейна, поддев его шлицевой отверткой.

Если, несмотря на все приложенные усилия, выключатель «отказывается» вылезать из кронштейна, значит, фиксатор не дожат до конца. Нужно нажать на фиксатор шилом, а затем немного поводить ключом влево и вправо, не проворачивая его. Фиксатор сожмется до конца, и останется только вытащить выключатель.

Замена контактной группы и установка замка зажигания

Часто причина неисправности замка зажигания заключается в подгорании контактной группы. Замена контактной группы осуществляется очень легко. Достаточно снять при помощи шлицевой отвертки пружинное кольцо, и контактная группа вывалится сама. После этого нужно вставить новую деталь в корпус устройства таким образом, чтобы паз контактной группы точно наделся на шток секретной части, и закрепить ее в корпусе устройства пружинным кольцом. После этого можно устанавливать выключатель зажигания на место.

Алгоритм установки:

  1. Сначала нужно вставить ключ в замок и провернуть его в положение «0».
  2. Нажать на фиксатор и вставить выключатель в кронштейн.
  3. Затем следует правильно подключить провода.
  4. Установить кожух на рулевую колонку, скрепить верхнюю и нижнюю части кожуха винтами.

Где необходимо крепить провода

Самое сложное в установке выключателя — это подключение замка зажигания к проводке. Везет тем владельцам ВАЗ 2106, у которых провода к выключателю подключаются через специальную колодку. Такую колодку можно подсоединить и с закрытыми глазами.

Если в вашей машине нет специальной колодки, правильно подсоединить провода к выключателю поможет цветная схема подключения электропроводки.

Цвету стрелок, изображенных на схеме, соответствует цвет проводов. Следует учитывать, что в проводке старых машин вместо розового провода может быть оранжевый. Удачи в ремонте!

expertVAZ.ru

Схема и проверка замка

Прежде всего необходимо разобраться с проводкой. В принципе, особо сложного ничего тут нет. Когда ключ находится в положении один, включается контакт под названием 30-INT. Он отвечает за освещение, стеклоочистители, омыватели. Также в этом положении активизируется и контакт 30/1-15. Из цепей включается отопитель, обогрев заднего стекла, повороты, возбуждается обмотка генератора и т. п. Также в работу готовы вступить клапан карбюратора и система зажигания.

Что касается маркировки, то её можно посмотреть на проводке. Также она схематически изображена на замке. Чтобы проверить контактную группу, необходимо использовать омметр. Щупы устройства подключается к выводам контактов зажигания. Таким образом проверяется коммутация. Если всё в порядке, то при положениях ключа 1, 2, 3 сопротивление на омметре должно быть не выше нуля. Если что-то не так, оно растёт. Также стоит отметить, что при наличии неполадок требуется заменить контактную группу. Вот такая схема замка зажигания ВАЗ-2106, и как было замечено выше, ничего сложного тут нет.

Подключение проводов к замку зажигания ваз 2121

Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства. Запорный стержень (ригель) противоугонного устройства выдвигается, если ключ установить в положение «стоянка» и вынуть из замка. После этого следует повернуть рулевое колесо, чтобы стержень вошел в паз на рулевом валу, заблокировав его (см. тут). Запорный стержень утапливается, освобождая вал, при повороте ключа из положения «стоянка» в положение «выключено». Замыкание контактов выключателя зажигания при различных положениях ключа и включаемые цепи приведены в таблице.

Всегда включены (независимо от положения ключа в выключателе зажигания) цепи питания звукового сигнала, стоп-сигнала, аварийной сигнализации, прикуривателя, плафона, штепсельной розетки для переносной лампы и сигнализации дальним светом фар.

Замыкание контактов замка зажигания

1 – передние фонари; 2 – боковые указатели поворота; 3 – электродвигатель омывателя ветрового стекла; 4 – электродвигатель омывателя фар*; 5 – коммутатор; 6 – Аккумулятор; 7 – стартер; 8 – генератор; 9 – фары; 10 – моторедукторы очистителей фар*; 11 – звуковой сигнал; 12 – свечи зажигания; 13 – концевой выключатель карбюратора; 14 – электромагнитный клапан карбюратора; 15 – катушка зажигания; 16 – моторедуктор очистителя ветрового стекла; 17 – блок управления электромагнитным клапаном карбюратора; 18 – датчик-распределитель зажигания; 19 – датчик указателя температуры охлаждающей жидкости; 20 – датчик контрольной лампы давления масла; 21 – штепсельная розетка для переносной лампы**; 22 – датчик контрольной лампы уровня тормозной жидкости; 23 – реле-прерыватель очистителя ветрового стекла; 24 – реле включения заднего противотуманного света***; 25 – реле включения обогрева заднего стекла; 26 – реле включения очистителей и омывателя фар*; 27 – реле включения ближнего света фар; 28 – реле включения дальнего света фар; 29 – реле зажигания; 30 – реле включения стартера; 31 – реле-прерыватель аварийной сигнализации и указателей поворота; 32 – электродвигатель отопителя;

READ Как самому подключить тахограф электронный

33 – добавочный резистор электродвигателя отопителя; 34 – лампы подсветки рычагов управления отопителем; 35 – выключатель наружного освещения; 36 – основной блок предохранителей; 37 – дополнительный блок предохранителей; 38 – выключатель света заднего хода; 39 – выключатель стоп-сигнала; 40 – регулятор освещения приборов; 41 – выключатель зажигания; 42 – трехрычажный переключатель; 43 – выключатель аварийной сигнализации; 44 – переключатель очистителя и омывателя стекла двери задка*; 45 – переключатель электродвигателя отопителя; 46 – выключатель обогрева стекла двери задка; 47 – выключатель заднего противотуманного света; 48 – выключатели плафонов, расположенные в стойках дверей; 49 – плафоны освещения салона; 50 – прикуриватель; 51 – выключатель контрольной лампы прикрытия воздушной заслонки карбюратора; 52 – контрольная лампа прикрытия воздушной заслонки карбюратора; 53 – выключатель контрольной лампы блокировки дифференциала; 54 – выключатель контрольной лампы стояночного тормоза; 55 – датчик указателя уровня и резерва топлива; 56 – комбинация приборов; 57 – электродвигатель омывателя стекла двери задка; 58 – задние фонари; 59 – колодка для подключения дополнительных стоп-сигналов; 60 – колодки для подключения боковых указателей габарита; 61 – колодки для подключения к элементу обогрева стекла двери задка; 62 – фонари освещения номерного знака; 63 – моторедуктор очистителя стекла двери задка.

Порядок условной нумерации штекеров в колодках:

а – очистителей ветрового стекла, фар и стекла двери задка, реле-прерывателя очистителя ветрового стекла; б – датчика-распределителя зажигания; в – реле-прерывателя аварийной сигнализации и указателей поворота; г – коммутатора; д – трехрычажного переключателя; е – выключателя аварийной сигнализации; ж – реле включения заднего противотуманного света; з – задних фонарей (нумерация выводов по порядку сверху вниз); и – комбинации приборов.

Индексные обозначения Нивы

Схема электропроводки может незначительно отличаться в зависимости от конструктивных особенностей транспортного средства.

Для начала рассмотрим индексные обозначения:

  1. ВАЗ 21213. Таким индексом обозначается транспортное средство, оснащенное карбюратором. Объем силового агрегата составляет 1.7 литров.
  2. 21214. В автомобилях ВАЗ 21214 схема подразумевает использование аналогичного двигателя с таким же объемом. Единственное различие — машина оснащается системой впрыска горючего.
  3. Есть еще одна модель с индексом 21213. В машинах ВАЗ 21213 схема электрооборудования включает в себя те же элементы, только в зависимости от года выпуска, авто может быть оборудовано мотором объемом 1.8 л.
  4. Версия 21073. Внедорожник оснащается или инжекторным мотором с форсунками, или карбюраторным ДВС «Солекса». Одной из особенностей этих авто является бесконтактная схема зажигания.
  5. 21215. Эти внедорожники изначально производились для экспорта, поэтому на наших дорогах данные авто трудно встретить. Стоит отметить, что они оснащались дизельными моторами Citroen.

Вначале статьи есть схема электрооборудования ВАЗ на примере модели Нива 2121. Если вы являетесь владельцем версии 2131 или любой другой, то разница в схеме цепи будет, но не принципиальной. Если речь идет о карбюраторных двигателях, то в данном случае схема , а также зажигания, не будут защищены (автор видео — Наиль Порошин).

Система зажигания

За основу работы двигателя внутреннего сгорания, устанавливаемого на автомобиль ВАЗ 2121, взята классическая схема, видео работы которой демонстрируется на курсах вождения:

  1. Генератор вырабатывает электрический ток;
  2. Катушка зажигания повышает его мощность;
  3. Распределитель зажигания подает электрические импульсы на свечи в момент достижения поршнем ВМТ;
  4. Свечи производят поджиг топливовоздушной смеси в цилиндрах двигателя.

На фото представлены следующие компоненты:

  1. С поз. 3 по 12 – катушка зажигания и ее структура;
  2. С поз.13 по 20 – свеча зажигания;
  3. С поз.21 по 42 – распределитель зажигания (трамблер).

Справочно: Отдельно изображен бегунок трамблера, отвечающий за замыкание контактов с высоковольтными проводами, идущими на свечи каждого из цилиндров. На представленной схеме он обозначен поз. 41-45.

Модернизация двигателя

Полноприводная трансмиссия ВАЗ 2121 помимо существенных преимуществ, имела и недостатки бытового плана. В частности:

  1. Расход топлива был достаточно большим в сравнении с легковыми автомобилями (13,4 литра на 100 км в городских условиях и на бездорожье);
  2. Это отражалось на эксплуатационных расходах – цена 1 км обходилась владельцам намного дороже. Да и мощность существующего двигателя для суровых условий бездорожья была недостаточной.

Справочно: автопроизводитель за счет модернизации существующего двигателя, увеличил его технические параметры. В частности, объем вырос с 1480 куб. см до 1680 куб. см. Автомобили с таким силовым агрегатом получили заводской индекс ВАЗ 21214.

Увеличение рабочего объема двигателя и применение бесконтактной системы зажигания привело к необходимости модернизации электрической схемы в подкапотном пространстве. Замена проводки ВАЗ 2121 решала эту задачу сполна.

Модернизация системы зажигания

Поскольку за мощность искрообразования традиционно отвечает высоковольтная катушка, то автопроизводителем вносились изменения в ее работу. В частности, проводка на ВАЗ 2121 дополнялась жгутом, соединявшим коммутатор и остальные узлы системы зажигания.

Данная заводская инструкция содержит:

  1. Замок зажигания, выполняющий роль выключателя электрической цепи с выводами 30/1 и 15;
  2. Реле зажигания с выводами 85,86,30 и 87;
  3. Коммутатор с клеммной колодкой на 6 контактов;
  4. Модернизированная катушка зажигания с выводами «Б» и «К»;
  5. Трамблер (распределитель зажигания);
  6. Свечи.

Подведем итоги

Как видно, замки зажигания могут отличаться между собой по типу подключения, по функционалу, по назначению и другим параметрам. При этом конструктивно все они довольно просты, что дает возможность любому автовладельцу при выявлении неисправности правильно устранить неполадки.

В качестве итога отметим, что наличие фишки упрощает подключение, однако данное решение зачастую отсутствует на старых моделях. Чтобы избежать ошибок, без достаточно опыта в таком случае лучше обратиться к опытному автоэлектрику, который быстро устранит имеющиеся неполадки замка зажигания.

Как работает кнопка запуска мотора. Доступные варианты и решения для самостоятельной установки кнопки стартера. Как самому установить кнопку запуска ДВС.

Почему стартер может не работать после поврота ключа в замке зажигания. Основные причины неисправностей стартера: бендикс, тяговое реле, щетки, обмотка.

Как снять блокировку запуска двигателя. Проверка случайной активации иммобилайзера и способы отключения. Диагностика возможных неисправностей сигнализации.

Сигнализация в машине не работает: нет связи с брелком или неисправен основной модуль, как определить. Способы аварийного отключения сигнализации, советы.

Сигнализация в машине не работает: основные причины сбоев в работе автосигнализации. Как точно определить причину, не работает брелок или блок управления.

Сигнализация Старлайн с автозапуском: как настроить автозапуск Starline. Включение автозапуска Старлайн дистанционно или автоматически.

Выводы

Модификация автомобиля ВАЗ 21213 Нива несомненно пошла ему на пользу. Новый мотор и улучшенная система зажигания сделали его эксплуатацию еще более простой и уверенной в суровых условиях.
