Снятие, установка и регулировка положения крышки багажника ваз 2115 лада

Регулирование замков дверей салона

Передние замки предназначены для закрывания снаружи с помощью ключа и изнутри — с применением тяги. Устройство имеет внешнюю личину, выведенную на ручку двери. Конструкция закрывается как изнутри, так и снаружи. Установка замка сложнее, чем на заднюю дверь. Задний исполнительный механизм связан тягой с кнопкой фиксации двери и ручкой для открывания её. Внешнего замкового механизма на ней нет.

Инструменты и материалы

Приступая к работе необходимо обеспечить наличие необходимых инструментов и материалов.

В процессе работы потребуется:

  • ударная отвёртка;
  • ручное сверло;
  • шлифовальная машинка с плоской головкой;
  • фломастер;
  • прокладочный материал.

При этом следует внимательно ознакомиться с наглядным видео уроком работы и приёмами по регулировке, представленными на сайтах автолюбителей. Пошаговая инструкция и советы бывалых ремонтников помогут решить проблему с наименьшими трудозатратами.

Особенности ремонта связаны с отличием конструкции замка задних дверей от передних, но механизм запирания у них одинаков и состоит из фиксатора на стойке и исполнительного механизма на двери, которые должны идеально подходить один к другому. При этом дверь должна закрываться легко и плотно без перекосов и зазоров.

Регулирование передних дверей

Замковое устройство передней двери более сложное для установки, так как в его комплекте имеется внутреннее и наружное запорное устройство. Внутри обшивки монтируется замок, закрывающийся изнутри салона и внешнее устройство, выведенное личиной на ручку. Цилиндрическая личина служит для открывания салона плоским ключом замка сульфидного типа. После установки замка регулируется только фиксатором или пяточкой, расположенной на стойке.

Фиксатор представляет собой конструкцию для приёма исполнительной части замка, языка. В зависимости от того, как выставлено положение приёмного канала, зависит усилие открывания и сложности при запирании замка. Передняя дверь должна быть выставлена так, чтобы зазор со всех сторон был равномерным, не было перекоса при открывании и ход двери должен быть лёгким. Всё это сделает в автомобиле ваз 2109 регулировка замков дверей.

Если дверь закрывается туго, фиксацию пяточки необходимо ослабить на половину оборота шурупа крепление фиксатора и немного переместить приёмную камеру наружу чуть двигая пластину. Убедившись, что проблема устранена, закрепить болты.

Дверь закрывается неплотно и создаётся щель между корпусом. Нужно, наоборот, ослабить болты и фиксатор вдвинуть вглубь конструкции. При закрывании полотно уходит вверх, регулировка будет заключаться в опускании фиксатора вниз и затем стабилизировать прокладками из водостойкой мелкой шкурки. До 2 мм можно опустить дверь вниз, если под ответную часть подложить такой толщины прокладку.

Прежде чем приступить к регулированию замка ответным механизмом следует зафиксировать его первичное положение, обведя контур фломастером. После окончания регулирования затянуть три крепёжных болта до отказа.

Задние двери салона

Замок установленный на дверь не имеет личины под ключ. Механизм закрывания устроен по тому же принципу и состоит из фиксатора и языка. Однако в случае замены двери, её регулировка выполняется в местах навеса. Имеющиеся два узла с креплением верхнего на трёх мощных болтах, а в нижней точки на двух, позволяют выставить зазоры и зафиксировать центровку до регулирования замка. При этом дверь можно приподнять или опустить задвинуть в салон или вынести наружу.

При проведении этих операций потребуется ударная отвёртка, крепление просто свернуть не удастся, только применяя рывок с поворотом. Подробно ознакомиться, как эта операция выполняется, можно на фото в материалах сайта по ремонту автомобилей. Закончив центровку, следует весь крепёж завернуть до отказа и поставить прокладки, фиксаторы положения крепежа.

После центровки двери, возможно, не придётся регулировать замок с помощью пяточки. При необходимости работы выполняются, как и при регулировке передних дверей.

Замена замка багажника на ВАЗ-2113 2114 2115

Старый механизм снят, нужно установить новый. Процесс обратный демонтажу.

Замена личинки производится на снятом замке. Нужно проверить состояние пружины. Если элемент слабый, требуется поменять.

При установке нового элемента не нужно сразу затягивать болты — багажник не будет закрываться. Рекомендуется отрегулировать положение крышки фиксаторами. Болты затягиваются медленно. Так получится произвести регулировку, чтобы крышка плотно закрывалась. Нужно проверить уплотнители. При износе элементов крышка бьется о кузов, создаются вибрации.

Замок багажника семейства «Лада-Самара» часто выходит из строя. Одна простая переделка поможет избавиться от проблемы. Достаточно установить изделие от «Лады-Гранты».

Процесс следующий:

  1. Изготовить крепление из уголка 40 х 40 мм.

  1. Установить заглушку личинки на крышке.
  2. Подключить провода. «Запитаться» от элементов, идущих к дворнику. Один провод (белый с синей полосой) подключается к приводу замка, другой (желтый с голубой полосой) — к концевику.
  3. Установить новое изделие, отрегулировать, убедиться в работоспособности.

После произведенных действий получаем надежный и долговечный механизм, который не откроется самостоятельно и не будет дребезжать.

Перед началом работ нужно отсоединять клемму (-) с аккумулятора для безопасности.

Отключение клеммы от аккумулятора

1 Регулировка и ремонт замка крышки багажника и капота ВАЗ 2114

Регулировать замок багажника обычно приходится в тех случаях, когда крышка самопроизвольно открывается при движении, закрывается недостаточно плотно, с усилием или не закрывается вообще. Если багажник постоянно открывается, например, при движении по кочкам, нужна регулировка крышки, скорее всего, стерся или сломался запорный «зуб» замка, который входит внутрь площадки при закрывании. Замена опорного механизма осуществляется после снятия замка. Его можно выбить из корпуса и заменить новым, при этом можно заменить и опорную площадку, особенно если в месте запирания есть характерный износ.

Уплотнители можно заменить или отрегулировать, так как их можно выкрутить, это также позволит отрегулировать багажник по высоте. Если багажник не закрывается, причин может быть несколько, самая частая из них – неправильное положение запорной площадки или штока, на который крепится запорный механизм. Если появились зазоры, то регулировка багажника осуществляется с помощью подпотолочных креплений по краям в районе закрывания крышки.

Если замок багажника не закрывается, значит, силуминовые детали (сердцевина) лопнула, что означает необходимость полной замены замка. На ВАЗ 2114 и других моделях семейства механизм отпирания дверей и капота неразборный, поэтому замена производится полным комплектом.

Замок багажника на ваз 2114 – регулировка и замена

Установка электропривода на багажник

Первым делом нужно зажать ключом на 7 резьбовую втулку на корпусе замка и, удерживая ее обычной отверткой, отвернуть стопорный винт тягового механизма. Под него необходимо установить шайбу чуть большего, чем стандартный, диаметра.

Из комплекта с электрическим приводом замка следует сделать крючок из стальной проволоки диаметром 20 миллиметров, который нужно зацепить за стопорный винт замка (под установленной шайбой) и за рейку электропривода. Реле электропривода можно закрепить на усилитель крышки багажника при помощи саморезов.

После этого нужно соединить пластину из комплекта с активатором с помощью болтов крепления замка таким образом, чтобы между язычком замка и пластиной оставался зазор примерно 15 мм. Далее устанавливается сам электрический активатор. В зависимости от формы место установки может различаться, в нашем случае активатор имеет прямоугольный корпус. Закрепить активатор можно двумя или тремя саморезами к корпусу багажника.

Далее следует изготовить тягу из отрезка тросика, она будет соединять рычаг замка с рейкой электропривода, и соединить тросик со стопорным механизмом и язычком замка. Теперь можно приступать к подключению проводов. Трос можно также провести с помощью установки роликового механизма, для этого потребуется механизм стеклоподъемника от любого “классического” ВАЗа, винт с шайбой и втулки. Ролик устанавливается на место редуктора стеклоочистителя. Длину троса подбирайте таким образом, чтобы он не провисал, но и не слишком сильно отводил защелку замка. Провода прокладываются по периметру двери багажника под обшивкой потолка.

Минусовой провод активатора соединяется с металлом так, чтобы во время эксплуатации он не повредился. Плюсовой контакт от активатора прокладывается к месту установки кнопки (лучше всего в отверстие возле прикуривателя, там есть свободное место, или в центральный тоннель). Подключаем провод к аккумулятору, протаскивая его через отверстие возле вакуумного усилителя тормозов, и устанавливаем предохранитель.

Как заменить замок багажника на ВАЗ 2113-ВАЗ 2115?

1) Что касаемо хэтчбеков, на их замок снимается просто да и на седанах заморочек тоже не возникнет, но сам принцип подмены на 2-ух различных кузовах различен, сначала про хэтчбеки побеседуем, если у вас конкретно автомобиль с таким кузовом, то на их сначала снимите обивку которая снутри крышки багажника на 10 пистонах крепится, она снимается совсем не сложно, все пистоны отвёрткой поддели и после этого обивку отложили в сторонку, более тщательно о том как это сделать, читайте в статье: «Замена спойлера на автомобилях», пункт 1-ый в той статье тщательно изучите.

2) После того как обивка снята, выверните два болта и тем снимите замок с автомобиля, но только при выкручивании болтов, учитывайте тот факт что под одним из их размещаются несколько клемм, одна из которых идёт на моторедуктора стеклоочистителя двери задка, а другая на стоп-сигнал, ну и всё, замок снят с автомобиля.

Примечание! Чтоб отрегулировать замок на данном типе автомобилей, берите накидной ключ (Можно гаечный если накидного нет, просто есть возможность сорвать болты крепления фиксатора) и им ослабьте болты крепящие фиксатор (Не выворачивайте их стопроцентно, в этом случае кстати вы регулируете положение замка, из-за сбитого положения крышка багажника может тяжело запираться, запираться с ударом либо очень плохо крепится и на кочках раскрываться вообщем), после этого переместите фиксатор в подходящем направлении, добившись того чтоб замок при закрывании крышки багажника, заходил в фиксатор без сильного усилия и чтоб багажник крепко запирался (см. фото 1), если же для вас необходимо будет отрегулировать крышку багажника по высоте (Другими словами крышка плохо запирается и у неё есть свободный ход, если крышку дёргать), то в данном случае полностью выкрутите болты крепящие фиксатор, снимите его и после чего находящиеся за ним регулировочные пластинки подберите (Всегда помните одну вещь, чем пластинок вы положите больше, тем крышка багажника будет стоять выше и у неё будет свободный ход, чем меньше же пластинок стоит, тем ужаснее крышка багажника запирается и тем посильнее она прижимается к кузову автомобиля, а если пластинок вообщем не будет, то крышку просто закрыть не получится, потому отыскиваете золотую середину, см. фото 2)!

3) Что касаемо седанов, на их сначала вынимаются пластмассовые фиксаторы при помощи отвёртки которые укрепляют крышку замка и после чего крышка снимается (см. фото 1), а когда она будет снята, к отсоединению тяги приступайте, для этого кончик тяги (Тяга указана голубой стрелкой на фото 2) выведите из отверстия которое зелёной стрелкой обозначено, но учтите, кончик загнут и крепится винтом который указан жёлтой стрелкой, потому сначала винт выверните, после этого загнутый кончик тяги разогните пассатижами и только после чего вытащите тягу из отверстия в какой она находится, как это всё будет изготовлено, выведите тягу ещё из отверстия в рычаге цилиндра замка (см. фото 3) и снимите её, сразу после чего выверните три гайки которые укрепляют замок (см. фото 4) к крышки багажника и снимите его со шпилек и в окончание, выворачивайте болт который укрепляет цилиндр замка

(см. фото 5) и снимите его (см. фото 6).

Примечание! Устанавливается новый замок на своё место в оборотном порядке снятию, при установке гайки сначала до упора не заворачивайте, а лучше немножко заверните и пробуйте в различных положениях замка, закрывать крышку багажника, тем вы замок отрегулируете под крышку и она у вас будет запираться нормально!

Регулировка замка багажника на Ваз 2114

Регулировка замка багажника :

Багажник открывается на кочках – причина : стерся запорный зуб, он меняется путём выбивания штыря из корпуса замка багажника, при замене зуба рекомендуется заменить и площадку, так как внутри площадки ,там где происходит запор зуба вырабатывается износ.

Багажник брякает, трясётся или гремит на ходу – причина : так же может быть износ запорного зуба или площадки. Износ уплотнителя тоже может влиять на положение багажника. На крышке багажника по углам расположены резиновые «соски», они имеют возможность выкручиваться, таким образом можно отрегулировать закрывание, открывание багажника, а так же высоту положения крышки багажника. Только не перекрутите «соски», так как перекрутив их, крышка окажется в напряжении в закрытом положении, и во время езды по ухабам и кочкам багажник откроется .

Багажник очень плохо открывется – причина : Частая причина это «закипание» силуминовых деталей, замок багажника необходимо проливать смазкой, для этого откройте багажник до конца и залейте в отверстие для ключа смазки, в таком положении постоять 5 минут. Все трущиеся детали и пружину обильно смажьте WD-40.

Багажник плохо закрывается – причина : обычно неправильно закреплена запорная площадка, вылез шток, который крепит запорный зуб, да причин множество.

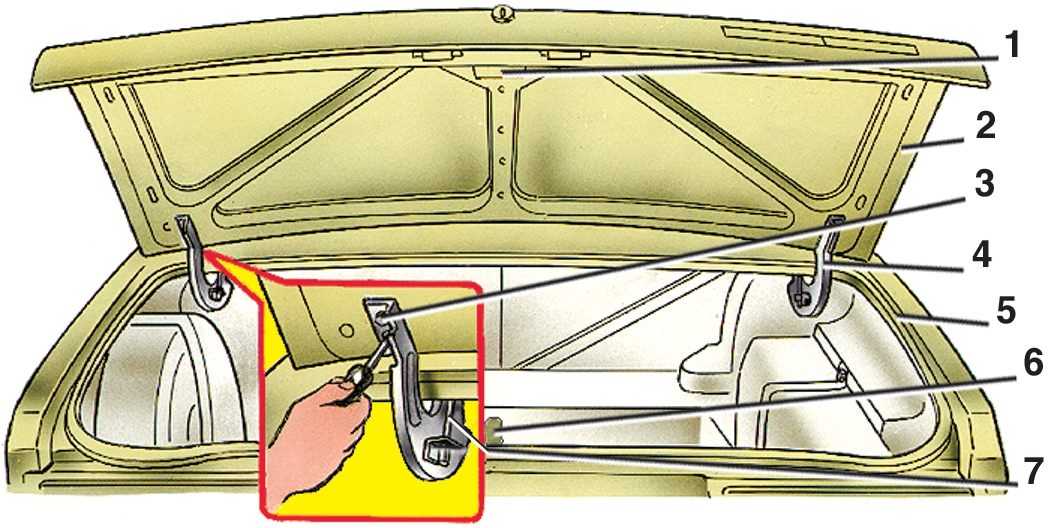

Неровные зазоры или торчащий багажник регулируются с помощью креплений , расположенных под потолком. Крепления расположены по краям крыши.

Так же замок багажника часто выходит из строя – лопается силуминовый корпус, при такой проблеме замок багажника меняется полностью.

Регулировка, ремонт багажников, вскрытие, замена узлов и деталей профессионально.

замки багажников, площадки, наружние замки, внутренние механизмы, стеклоподъёмники, моторчики, ручки наружние, внутренние, евроручки на ваз 2109 , ваз 2114 в наличии по приятным ценам.

Среди людей, живущих в России, бытует мнение, что наш автопром создает, мягко говоря, не совсем качественные автомобили. Может быть, эта точка зрения слишком предвзята, но то, что владельцам отечественных авто рано или поздно приходится тратить личные средства на автосервис, непреложный факт.

Но при этом стоит также отметить и тот факт, что некоторые ремонтные работы на отечественных автомобилях можно выполнить и своими руками. К примеру, отрегулировать замок или крышку багажника, о чем мы и поговорим в данной статье.

Как снять старый замок

Процесс снятия и замены на автомобилях хэтчбек (2113, 2114) и седан (2115) отличается, хотя принцип действий одинаковый.

Порядок снятия механизма на ВАЗ-2114:

  1. Убрать пластиковую накладку. Обивка крепится на 10 пистонах, которые достаточно поддеть отверткой. Откроется доступ к механизму.


Снятие крышки замка багажника

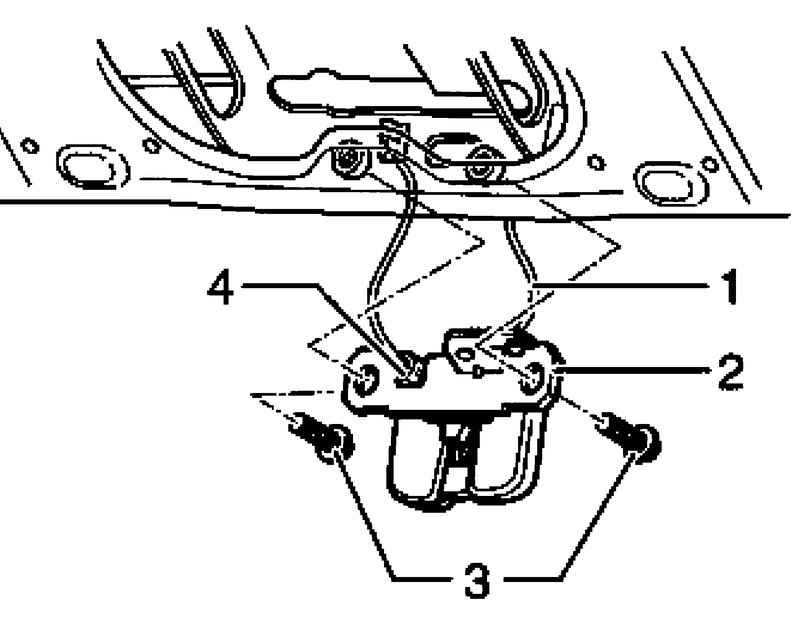

  1. Открутить 2 болта ключом на «8». Производить действие нужно аккуратно, с одной стороны расположены клеммы, отвечающие за стеклоочиститель и стоп-сигнал на спойлере.


Откручивание 2 болтов

  1. Достать неисправный элемент.

Если крышка не закрывается, требуется регулировка.

Снятие и замена замка багажника седана ВАЗ-2115:

  1. Демонтировать пластмассовую накладку, открепив пистоны.
  2. Доступ к неисправной детали открыт, нужно выпрямить тягу привода. Вывернуть соответствующий винт (не до конца). Достать тягу из втулки.


Привод замка крышки багажника

  1. Перейти на рычаг цилиндра. Вывести тягу механизма, достать.
  2. Открутить 3 гайки изделия и демонтировать. Открутить болт крепления цилиндра и снять.


Скручивание гаек крепления

Видео: Регулировка Крышки Багажника ВАЗ 2114

Эти ластики предназначены не для регулировки, а для выключения света. Если машина не была избита в задницу, ее достаточно отрегулировать, как я писал выше, и здесь все будет гудеть, а здесь не будет прыгать или греметь)!

Справа всегда есть и другие, потому что они обычно открываются оттуда, а болезнь — звонари.

Я только что искал в интернете фотографии ослов с ключами, так что все хорошо без зазоров, а между крылом и корпусом есть даже зазоры d-a.D-cd.Net/c73e4d8s-960.Jpg

Вопросы времени и снега)))

Я только что искал в интернете фотографии ослов с ключами, так что все хорошо без зазоров, а между крылом и корпусом есть даже зазоры d-a.D-cd.Net/c73e4d8s-960.Jpg

READ Усиление Кузова Автомобиля Ваз Классика

Без пробелов, если вы видите это часто после ремонта кузова или ремонтника. Так что снимите крышку, овальную петлю, чтобы ее можно было отрегулировать и там, и там, и поднимите фиксатор в крышке до конца и усы, чтобы у вас не было щелей, я это сделал))) Удачи!

Если багажник не закрывается на ВАЗ-2112, это означает, что замок на крышке потерян, и, следовательно, его необходимо будет отрегулировать. Это довольно просто сделать. Следует отметить, что замок одинаков во всех моделях ВАЗ, поэтому с помощью данного руководства вы можете заменить все автомобили семейства ВАЗ.

Особенности крышки багажника у Шевроле Нива

В общем-то, «особенности» – это слишком громко сказано. Крышка, как крышка, и единственная ее «необычность» в том, что открывается она не так, как у старой Нивы (подъемом вверх), а, по прихоти инженеров, влево. И, надо сказать, это довольно интересное решение! Примером, видимо, здесь служил «англичанин» Land Rover Defender, производившийся для путешествий по сафари. Особенно напрашивается такое сравнение после того, как видишь запасное колесо, которое удерживает на себе крышка (а правильней сказать – дверь) багажника.

Видимо, американцы, помогавшие российским разработчикам реализовывать проект по созданию совместного кроссовера, постарались учесть все нюансы российских дорог, а потому прочности и надежности автомобиля уделено довольно много внимания. Вплоть до конструирования дверей. Крышка багажника тут лишена всяких приспособлений типа торсионов, пружин и амортизаторов. И в этом, вероятно, и есть ее ценность. По крайней мере, автолюбителям не надо становиться изобретателями и искать решения проблемы, попутно ломая голову, где просверлить дырку или приварить железку. Помимо того, что крышка открывается в сторону, для нее достаточно всего лишь петель.

Статья в тему: Зачем нужна пониженная передача в автомобиле

Крышка багажника Шевроле Нива

А есть ли жалобы на дверцу багажного отсека у автолюбителей, остановивших свой выбор на приобретении этого «железного коня»? Ну как же без них! Учитывая, что замок крышки (двери) багажного отделения имеет электропривод, соответствующие неисправности бывают и здесь. Особенно часто жалуются на то, что перетираются проводки. Дело в том, что они жестковаты, и в местах, близких к петлям дверцы, происходит разлом. Устраняется это, в общем-то, быстро, но все равно неприятно. Приходится разбирать разъемы, чтобы найти поломку. Многие владельцы «грешат» на блок предохранителей, а потому, не сумев найти истинной причины, по которой замок не работает, портят себе нервы и настроение.

Устройство двери багажного отделения

Следующие неисправности, которыми могла бы выделиться крышка багажника, связаны с «дворником» и омывателем стекла. Правда, судя по отзывам хозяев, никаких проблем эти приспособления не приносят. Трудности могут возникать еще и при смене самой задней дверцы, когда необходимо не только правильно соединить провода для устройств, но и произвести подгонку, отладить герметичность прилегания уплотнителей, отрегулировать защелку замка, настроить расположение петель и провести еще уйму манипуляций.

Еще одна «мелочь» может испортить настроение автовладельцу – это поскрипывание петель при движении. В принципе, можно внимания и не обращать, но поймите сами, как больно ранит любая неисправность, даже мизерная! Наши «кулибины» долгое время искали решения этой проблемы, но, как это часто бывает, оно лежало на поверхности. Оказалось, что просто надо смазать петли любой консистентной смазкой – и все! Скрипы мгновенно пропадают.

Регулировка и устранение неисправностей

Постоянная эксплуатация автомобиля может привести к постепенному износу резиновых уплотнений. Также нередко происходит нарушение установленных зазоров между кузовными элементами. Результатом становится нарушение герметичности багажного отделения машины.

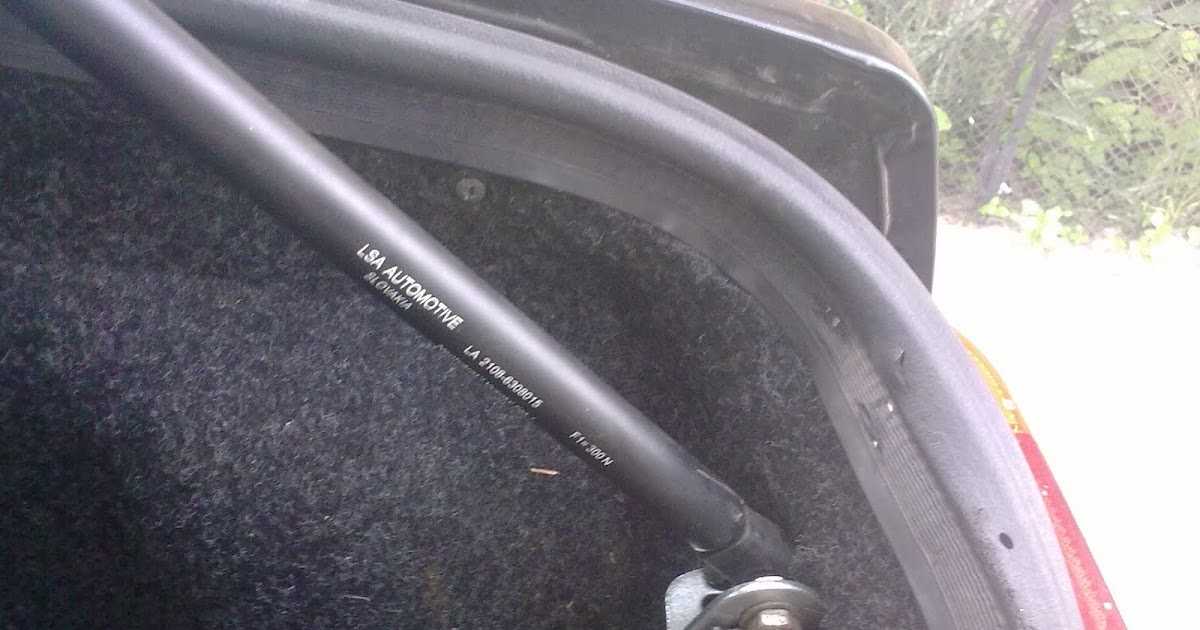

Кроме того торсионная система крышки багажника по мере износа пружинных элементов перестаёт правильно работать. Крышка багажника перестаёт фиксироваться и не держится в открытом положении, создавая неудобства водителю и пассажирам.

Регулировка крышки багажника позволяет привести данные параметры в норму. Проведение таких работ лучше доверить профессионалам, однако немалое количество автолюбителей справляются с ними самостоятельно.

При появлении влаги внутри багажника или повышенных зазоров между кузовом и крышкой следует выполнить проверку и регулировку крышки. В первую очередь необходимо проверить правильное положение петель навески. Любое смещение данных элементов необходимо устранить. При этом необходимо проверить наличие люфтов, заеданий и коррозионных повреждений в болтовых соединениях петель.

Резиновое уплотнение следует периодически проверять на целостность и правильность установки. При отклонениях от нормы оно подлежит замене.

VESKO-TRANS.RU

Как открыть багажник ваз 2115 пустынный

Перебор автомобилисты знают Есть проблема с поломкой замка. Это особенно актуально для автомобилей российского производства, качество которых почти во всех отношениях не является идеальным. При этом хуже всего то, что неисправность является неожиданной, когда это абсолютно необходимо ключ

, запасной, насос, другими словами, какая-то вещь в заднем отсеке

Именно по этой причине важно знать, как открыть сундук без ключа, если проход сломает его замок. Каждому автомобилисту понадобится этот навык. как для повседневного использования, так и для дальних поездок

как для повседневного использования, так и для дальних поездок.

Если багажник отдельный

Автомобиль или купе. это типы кузова, в которых багажное отделение напрямую не связано с кабиной. Что делать в сложившейся ситуации? Чтобы открыть багажник, нужно открыть задние двери автомобиля и попытаться опустить заднюю часть пассажирского дивана (если конструкция автомобиля допускает такую ​​операцию). Для демонтажа старых иномарок и представителей российского автопрома вам придется согнуть приваренные к корпусу петли металлические.

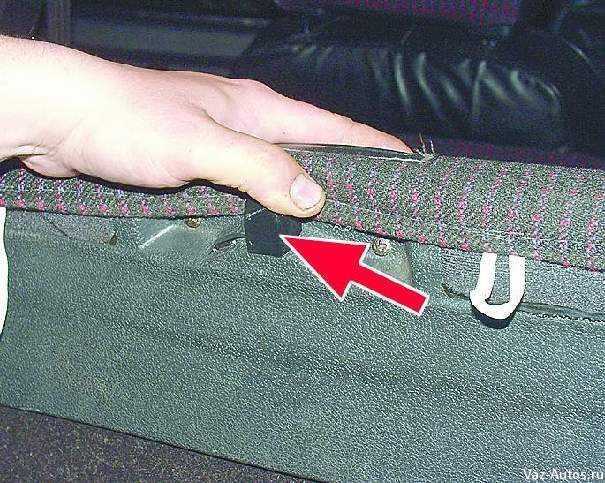

Теперь оцените, есть ли доступ к багажному отделению из салона. Почти половина автомобилей не может просачиваться в задний отсек из-за наличия усилителя с жестким корпусом, расположенного за спинкой сиденья (в большинстве случаев он похож на металлические полосы, сваренные вместе). в качестве открыть багажник

в таком случае? Вот как:

  • Возьмите фонарик и загляните внутрь отсека. Тщательно осмотрите расположение замка (если багажник не загружен, механизм будет подвергаться пристальному вниманию).
  • Придумайте удлинитель лебедки, затем прикрепите его к длинной палке (кусок арматуры) с помощью удлинителя.
  • Если у машины есть кожа, ее придется снять. Для этого подготовьте удлинитель (теперь для отвертки).

Видео: Как открыть багажник ВАЗ 21099 без ключа

Если видео не указано, обновите страницу или style = color: # CC3333нажмите здесь

открыто стебель Вы можете использовать другой метод. Например, найдите кусок узкой проволоки, зафиксируйте его и пропустите через замок. Основная цель. отогнуть защелку в сторону и открыть, используя этот метод, защелку купе.

Другим выходом из ситуации, при отсутствии ключа, является введение шлицевой отвертки. Инструмент должен быть перемещен внутрь, затем поверните его в одном направлении и другом, немедленно пытаясь вращать механизм. Стоит знать, что этот метод не подойдет для новых российских автомобилей и иномарок. Причина в том, что есть специальная защита от взлома, которая не откроет багажник. Результатом этой работы является разрушение замка и необходимость его изменения. По этой причине лучше отклонить такой вариант в основном компоненте дел.
