Длинноходная и короткоходная кулиса ваз 2109

Замена

Если действия, описанные в предыдущем пункте, вам не помогли, то, по всей видимости, необходимо произвести замену элемента своими руками.

Что потребуется?

Для того чтобы произвести замену кулисы, вам понадобится подготовить все, что может потребоваться для выполнения работ:

• непосредственно новая кулиса для ВАЗ 2110;
• отвертка;
• бокорезы;
• набор гаечных ключей;
• трещотка;
• смазка «Литол-24».

Новая кулиса для трансмиссии ВАЗ 2110

Отвертка с плоским наконечником

Бокорезы — ими нужно будет раскусить хомут

Приготовьте набор гаечных ключей — вам понадобятся ключи разных размеров

Трещотка для откручивания болтов

Смазка «Литол-24»

Поэтапная инструкция

1. Сядьте в салон вашего ВАЗ 2110 и при помощи отвертки произведите демонтаж декоративного чехла рычага переключения скоростей. Потяните селектор КПП вверх и демонтируйте его вместе с защитным чехлом.
2. Возьмите гаечный ключ на «10» и по очереди открутите две крепежные гайки, а также болт, крепящий накладку кронштейна блокировки задней передачи.
3. Далее, возьмите гаечный ключ на «13» и отверните гайку, крепящую ось рычага КПП. Затем открутите винт, фиксирующий ось. Здесь вам может потребоваться трещотка.
4. Произведите демонтаж оси. Потом из селектора КПП вытащите набор втулок (чтобы не потерять их в процессе замены).
5. После этого вам необходимо произвести демонтаж реактивной тяги от подушки кулисы. Для этого возьмите накидной ключ, которым вы будете придерживать гайку сверху, а при помощи ключа на «13» открутите ее, как показано на фото.
6. Затем нужно снять облицовочную часть пола и пластмассовую консоль — в противном случае демонтировать кулису не получится. Для этого открутите все болты по периметру консоли. Сняв верхнюю часть консоли, сделайте то же самое с нижней частью. Будьте осторожны, чтобы не повредить провода электропроводки.
7. Далее, открутите четыре винта крепления селектора КПП к кузову автомобиля.
8. Залезьте под днище транспортного средства и при помощи ключа на «13» отвинтите гайки кронштейна подушки кулисы, после чего демонтируйте сам кронштейн.
9. Демонтируйте кулису в сборе с рычагом КПП. Внимательно визуально осмотрите все элементы устройства. Возможно, износилась только подушка, а сама кулиса еще не отработала свой ресурс службы. Тогда замените подушку и установите элемент на место.
10. Если же сам компонент трансмиссии вышел из строя, то есть на нем явно видны механически повреждения, к примеру отломались ушки, то кулису следует заменить на новую. Перед этим смажьте все трущиеся элементы, в том числе рычаг КПП моторным маслом или «Литолом-24», чтобы избежать появления скрипов.

1. При помощи отвертки произведите демонтаж защитного чехла КПП.

2. Открутите гайки и винт крепления кронштейна устройства блокировки заднего хода.

3. Так выглядит устройство блокировки задней передачи в разборе.

4. Открутите гаечным ключом болты крепления кулисы к кузову ВАЗ 2110.

5. Произведите демонтаж кулисы через днище авто.

6. Так выглядит вышедшая из строя кулиса с треснутыми ушками крепления.

На этом замена кулисы ВАЗ 2110 своими руками окончена. Произведите сборку всех компонентов в обратной последовательности.

Кулиса КПП: что это такое, признаки износа, как отрегулировать самостоятельно

Далеко не все автомобилисты представляют, как называется та или иная деталь в их автомобиле. При этом речь идет не только о «запрятанных» в двигатель механизмах, но и об устройствах, с которыми они взаимодействуют буквально каждый день. Одной из таких деталей является кулиса КПП.

Обратите внимание: Название «кулиса» не является официальным для данного механизма, но оно общепринято. На самом деле данная деталь называется тягой привода управления коробки передач

1. Что такое кулиса КПП 2. Признаки износа кулисы КПП 3. Регулировка кулисы КПП

Что такое кулиса КПП

Многие водители ошибочно считают, что под кулисой понимается рычаг переключения передач, но это не совсем так. Если речь идет о кулисе КПП, подразумевается составной механизм, задачей которого является связь рычага переключения передач и штока. То есть, кулису увидеть, а уж тем более потрогать, водитель не может. Данный элемент располагается между рычагом и непосредственно коробкой переключения передач, а размещается она под днищем автомобиля, около карданного вала, а в некоторых случаях под самим рычагом переключения передач.

Как можно понять из описания, кулисе регулярно приходится сталкиваться с серьезными нагрузками, поэтому данный элемент должен иметь хорошую прочность. Несмотря на это, кулиса подвержена повреждениям. Если в ней отсутствует достаточно смазочных компонентов, в нее попали капли воды, пыль или другой «мусор», велик риск выхода детали из строя.

Обратите внимание: На некоторых автомобилях кулиса может без замены проработать 200-300 и даже более тысяч километров. Но, если брать средний результат, обычно кулиса КПП выходит из строя на 100 тысячах километров эксплуатации

Признаки износа кулисы КПП

Водитель должен обращать внимание на возможный выход из строя агрегатов автомобиля, в том числе знать характерные признаки износа кулисы КПП, чтобы своевременно предпринять действия по ее замене. Несмотря на то что механизм довольно надежный, следует знать следующие «симптомы» его скорой поломки:

• Повышенный люфт у ручки КПП. Это может быть заметно, как когда ручка находится в нейтральном положении, так и на одной из передач;
• Сложности с переключением передач. Например, одна или несколько передач с трудом «втыкаются», а может и вовсе возникает хруст при движении рычага в их сторону;
• Чувствуется, что переключаться передачи стали более туго, будто рычаг стал значительно тяжелее;
• Передачи включаются неправильно, например, вместо пятой включается третья или наоборот.

Водители часто игнорируют появление люфта в коробке передач, считая, что это нормальная ситуация. На самом деле, если возник люфт, нужно обязательно провести диагностику КПП, а при необходимости отрегулировать или заменить кулису. Дело в том, что незначительный люфт уже является достаточно серьезным симптомом неисправности кулисы КПП.

Если ее «сорвет» в процессе движения автомобиля, это может привести к тяжелым последствиям, как для автомобиля, так и для водителя, поскольку велик риск в такой ситуации попадания в ДТП.

Именно поэтому, если вы замечаете наличие проблем с переключением передач КПП, обязательно обратитесь в сервисный центр для диагностики и ремонта кулисы, если он потребуется.

Регулировка кулисы КПП

Не всегда требуется полная или частичная замена кулисы. Довольно часто можно ограничиться простой регулировкой. При этом отрегулировать кулису возможно своими руками, без обращения в сервисный центр. Есть два способа регулировки:

• По задней передаче. Для того, чтобы отрегулировать кулису по задней передаче, необходимо ослабить на ней хомут, после чего перевести рычаг КПП в то положение, которое соответствует идеальному включению задней передачи. После этого затягивается хомут, и на этом работа считается завершенной;
• По первой передаче. Если нет возможности включить заднюю передачу, можно провести регулировку кулисы КПП по первой передаче. Для этого включаем первую передачу, после чего ослабляем хомут кулисы. Далее вращаем привод кулисы против часовой стрелки до упора рычага КПП в пластиковый фиксатор задней скорости, и далее затягиваем хомут.

Стоит отметить, что выше описаны общие процессы регулировки кулисы КПП

Важно сказать, что процесс может отличаться, в зависимости от автомобиля, поэтому перед началом работ рекомендуется ознакомиться с инструкцией конкретно для вашей модели машины

Устранение вибрации ручки 2 способами

По мнению практически всех владельцев русского автопрома, неисправимо надоедающей проблемой является то, что постоянно дребезжит рычаг КПП на ВАЗ 2114. В связи с такой популярностью проблемы, сами водители нашли ряд удобных решений, как устранить ее в гаражных условиях.

Симптом для ремонта ручки переключения скоростей на лицо – садишься в машину, трогаешься, начинаешь набирать обороты, а палка в ответ начинает ходить ходуном, издавать непонятные звуки и вибрировать. Происходит это из-за недодуманной конструкции, так уж вышло у инженеров ВАЗа, ведь проблема распространяется не только на четырнадцатую модель. Вибрация рычага КПП происходит по такому принципу: мы едем, а втулка, которая соединяет палку и тягу начинает касаться крыльев тяги. Она сделанная из металла, что, естественно, приводит к неприятному металлическому дребезгу. Благо, скорректировать эту недоделку можно довольно простым способом, не имея семи пядей во лбу.

Разборка

Для того, чтобы вибрация ручки КПП ВАЗ 2114 прекратила свое существование, нужно иметь про запас пару-тройку инструментов:

• Накидные ключи на 13 и 10
• Новый чехол для кулисы
• Эстакада или яма в гараже
• Умный друг, который будет вам помогать настраивать палку
• Можно запастись фиксатором резьбы, но можно и без него (эта штука крепится со стороны самой коробки).

По времени займет немного, около получаса на устранение неприятностей и еще столько же на регулировку.

Первый способ

Ход процесса корректировки:

• Зарисуйте, запомните, снимите или измерьте, но сделайте так, чтобы после установки всё было на своем месте: а именно на определенном расстоянии от пассажира и консоли.
• Теперь можно залезть под машину и начинаем отвинчивать накидным на 13 крепеж вставки втулки в трубку-рычаг (еще называют кулиса), и вынимаем рычаг.

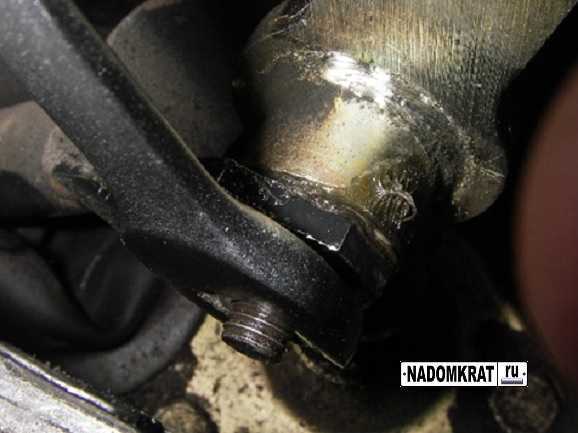

Кулиса ВАЗ 2114

Затем, убираем чехол с крестовины. Будьте готовы, что польется масло. Можно заранее поставить тару, если его очень жалко. Потом залить обратно. Ну и отвинчиваем ее крепеж, чтобы снять.

Кулиса без чехла на ВАЗ 2114

Все, теперь надо поставить новый фиксатор – это и есть этот болт, что крепит крестовину. Можно и старый, конечно, прочистить и подзатянуть, но, он стоит не так дорого, чтобы на нем экономить. А новое всегда вселяет большую уверенность в будущем.

Ставить будем в обратном направлении действий с некоторыми отступлениями:

1. После того, как поставили палку, болт воткнули и затянули, надели чехол на место надо включить 4-ю передачу. Это загонит втулку на место – в кулису (рычага).
2. Затем, ставим на нейтралку. Тут как раз пригодится друг: он ставит, а вы затягиваете крепеж. В этот момент можно отрегулировать положение палки, сместить его в нужную сторону под себя.
3. Ну и дальше опробовать результат. Если не устроит, как стоит ручка КПП на ВАЗ 2114, надо довести регулировку до ума.

Второй способ

Второй причиной дребезжания является — втулка, которая расположена на самом рычаге. Для того, чтобы избавиться от этого противного звука Вам всего лишь навсего понадобятся:

1. Рожковый или накидной ключ на 13
2. Новая втулка
3. И немного терпения

Сам процесс так же займет не более полу часа. Саму работу предстоит проводить в салоне вашего авто. План действий таков:

Чтобы добраться до втулки, нужно снять кожу с ручки передач.

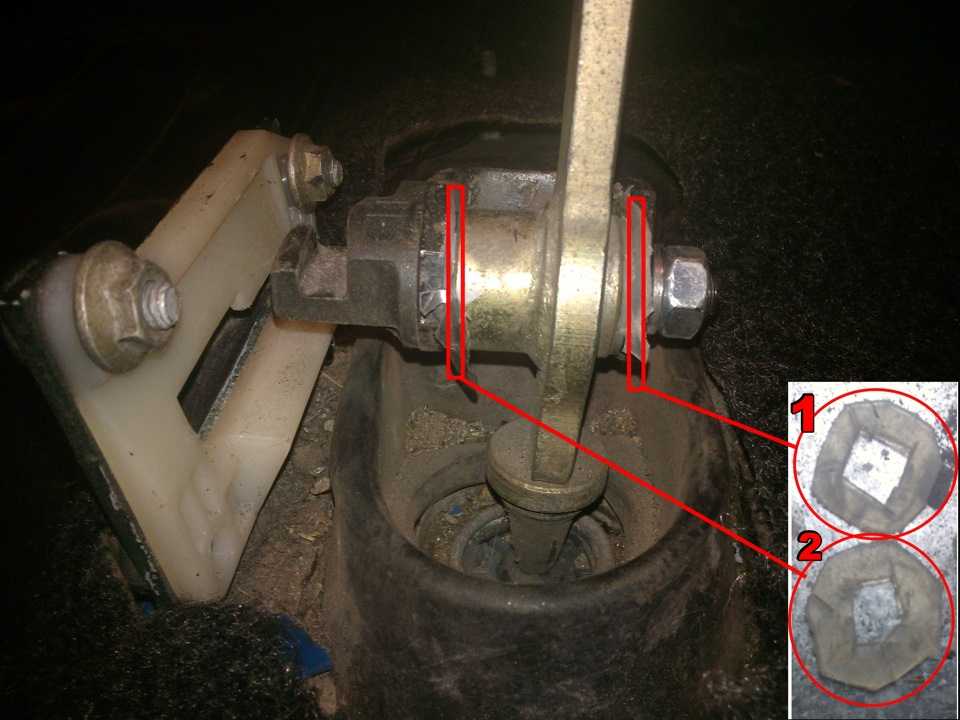

Рычаг КПП ВАЗ 2114

Имеющимся у Вас ключом, отвернуть гайку и вытащить болт.

Отворачиваем гайку на рычаге кпп ВАЗ 2114

Достаем ручку из тяги.

Достаем рычаг КПП ВАЗ 2114

Меняем комплектующие.

Комплектующие втулки рычага КПП на ВАЗ 2114

Собираем в обратной последовательности.

Итог

По сути, на выходе от этой процедуры (как устранить дребезжание рычага КПП ВАЗ 2114) вы должны получить следующий эффект:

• Палка перестанет вибрировать на холостом ходу
• При наборе оборотов рычаг не будет издавать эти дикие звуки металла
• Может немного вибрировать, но не так, чтобы выводить из себя водителя
• Сам переключатель скоростей будет четче ходить по передачам (результат правильно затянутого болта)

Для четырнадцатой да и других авто не самая жгучая проблема, да и по времени недолго, и по силам справится можно. Дело-то – поправить расстояние на пару сантиметров. И с этой мелочью – ВАЗ 2114, дребезжит ручка КПП – не стоит обращаться в сервис. Только деньги лишние подарить.

nadomkrat.ru

Болтается рычаг КПП ВАЗ 2109, что поменять нужно? | Автор темы: Taichi

вообщем проблема такая…то что рычаг кпп болтаеться, скорости ловлю…любую скорость вотку болтаеться рычаг как на нейтралке…а 5 вообще поймать не могу..ездию только на 4 всегда…что вообще нужно поменять мне?? обойму? кулису? карданчик, или что то поменять нужно там в этой резинке снизу( где карданчик)? что нужно поменять..что бы кпп и скорости включались норм? ! помогите пожалуйста

Roman (Dhruv) у меня на чирике тоже болтается (шаровую опору рычага менял непомогло!!! ).на новых прирах тоже болтается!! это болезнь!! читал статью, парень изнутри под кожухом рычага резинок порастягивал обычных от трусов, рычаг перестал болтаться!!! Nikita (Borys) была такая же проблема. я менял кулису. и вроде все нармально сейчас Tima (Husam) поставил карданчик от калины, полчаса работы и отлично всё)а раньше тоже болталась, задняя с первой и пятая вообще сложные передачи были. Vladimir (Philipi) кулису меняй Evgeny (Hawa) надо выбор менять Viktor (Aldonza) Николай, Точно так же и у меня на 9. Поставил калино карданчик, ничего не изменилось. Скорее всего кулису менять надо. Danil (Oceanus) Сначала проверь, загони на подъемник и посмотри, может гайка, которая кулису фиксирует просто расслабилась, у меня так было, берешь ключ на 13 и закручиваешь, судя по симптомам оно, но нужно, чтобы рычаг кпп кто-то держал Oleg (Ebrilla) +1 Болтик на карданчике часто откручивается, симптомы именно такие, у меня было и на пятнахе и на калине, стягиваешь чехол с карданчика и ключом на 13 крутишь. На 2 минуты дел. Stanislav (Eris) Шарнир кпп поменяй и поставь от калины Pavel (Melisenda) кулису менять надо! ) Dimka (Kadin) кулису у меня такая ж х***я Nikolay (Gavriella) кулису в сборе поменять и норм будет все? Vyacheslav (Maurizia) кулису поменяй, там на крестовине болт есть который постоянно откручивается может ннавернуться вал на коробке Alesha (Dashratha) Николай, кулису в сборе=) цена вопроса меньше тысячи… )) Danil (Oceanus) Дак ты проверь сначала то, о чем я тебе написал, нахуя сразу бабки выкидывать Nikolay (Gavriella) гайку на кулисе норм..смотрел уже Mikhail (Setara) я лишь болтик на карданчике затянул и все перестала Stanislav (Eris) У меня болт крепления механизма переключения передач и штока внутри коробки открутился. Тоже болтался, пока совсем не открутился:) Vladimir (Philipi) у мя тож проблема(( на любой передачи как на нейтралке, замена кулисы проблему не решила!!!! только чуть лучше передачи стал ловить, но чувствую скоро там все нахрен оторву потому что с 3й передачи переключаешь на 1ю, а втыкается та же 3я, паникуешь, нервничаешь, и там такой хруст, короче страшно, че делать????? Заранее спасибо, я новичок с тазом)

Короткоходная кулиса своими руками

Подобное устройство может быть установлено на любой автомобиль ВАЗ (как на классику, так и на переднеприводный) своими руками, ниже приведены примеры, как это реализуется.

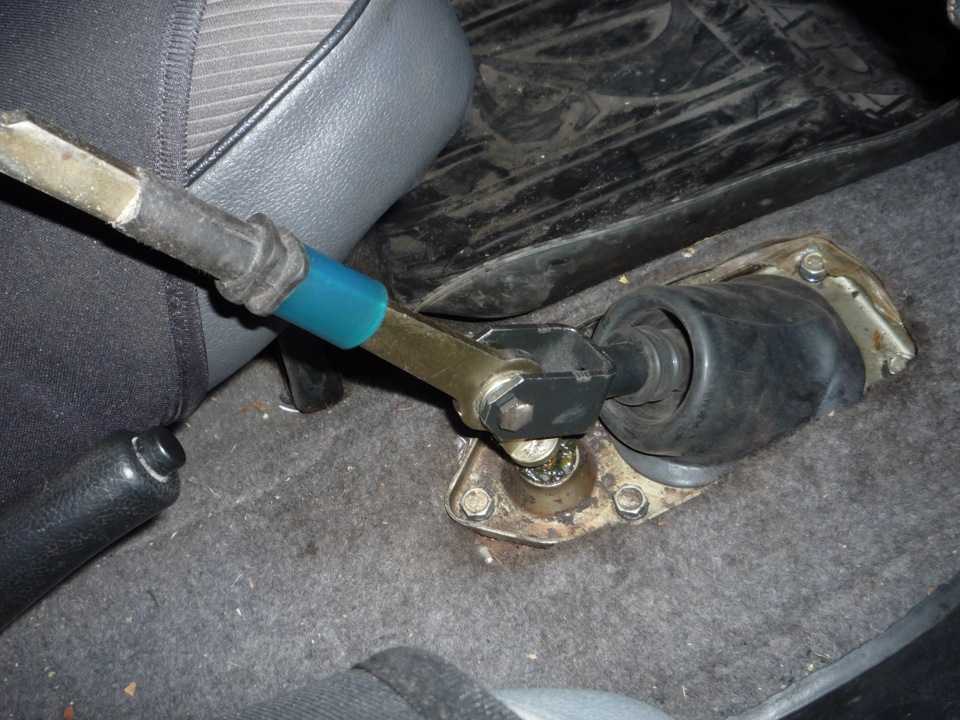

Кулиса короткоходная на классику

Для изготовления в этом случае потребуется:

1. кусок трубы диаметром пятнадцать миллиметров;
2. гайка от классической шаровой;
3. РПП от 2108;
4. ремкомплект кулисы 2108 (ось и две втулки);
5. карданчик от рулевого механизма 2104, 2105 или 2107.

Работы выполняются следующим образом:

• От РПП отрезается шарик снизу;
• Подпиливается нижняя часть таким образом, чтобы в нее можно было вставить трубу, и обваривается;
• Приваривается гайка к трубе снизу;
• Размещается шаровая в удобном месте;
• Крепится карданчик к рычажку КПП.

Описанный процесс поясняют приведенные фотографии:

Короткоходная кулиса ВАЗ 2109

Одной из основных деталей будет карданчик от Калины, позволяющий избежать люфта рычага.

Далее надо выполнить доработку, как показано на фотографиях:

Затем ввариваются два куска металла

После окончания работ надо зачистить все швы и покрасить в нужный цвет.

Короткоходная кулиса, устанавливаемая своими руками на многих моделях автомобилей ВАЗ, имеет свои минусы и плюсы, но зато позволяет сократить время переключения передач и облегчает управление машиной. Делать ее или нет – это личный выбор каждого, но нельзя отрицать, что такая доработка многими воспринимается как нужная и полезная.

Оцените полезность статьи!

• Почему скрипят тормозные колодки при торможении и что с этим делать
• Замена опор двигателя на ВАЗ и других автомобилях
• Авто напрокат: что необходимо знать при выборе
• От чего зависит длина тормозного пути и по какой формуле ее можно рассчитать
• Насколько хорошо вы разбираетесь в автомобильных эмблемах
• Как снять наружный ШРУС и заменить порванный пыльник
• Как самостоятельно заменить внутреннюю гранату на автомобилях ВАЗ

• Колеса для вращения автомобиля на месте на 360 градусов
• Через 3 года дизеля станут роскошью

• Обзор самого дорогого Hyundai Solaris за всю историю
• Тест-драйв Lamborghini Huracan от Михаила Петровского

• Электрооборудование
• Двигатель
• Тормозная система
• Прочее
• Рулевое управление
• Трансмиссия
• Подвеска
• Тюнинг

ВАЗ 2110

• Прочее
• Двигатель
• Рулевое управление
• Электрооборудование
• Трансмиссия
• Тормозная система
• Подвеска
• Тюнинг

Сложно ли самостоятельно поменять кулису

Для того, чтобы короткоходная кулиса позволила почувствовать всю прелесть отсутствия люфта и вибрации в рычаге, она должна быть установлена правильно. Если монтаж проводится в условиях автосервиса, можно не беспокоиться, но при самостоятельной замене следует отнестись к этому со всей ответственностью. Вся процедура напоминает замену сальника кулисы – с такой операцией сталкивается практически половина автовладельцев. О необходимости замены сальника весьма красноречиво говорит характерный хруст, постоянно присутствующий во время переключения скоростей.

Если разобрать процесс самостоятельного монтажа короткоходной кулисы более подробно, то можно выделить следующие основные этапы работ.

1. Снимается салонный чехол рычага вместе с рукоятью простым резким рывком вверх.
2. Ключом на 13 ослабляется хомут и снимается тяга рычага с карданного вала.
3. Освобождается шарик блокировки включения задней скорости, для чего потребуется снять блокирующее его кольцо.
4. Снимается стопорное кольцо и рычаг вместе с шариком и пружинкой, расположенных в отдельном корпусе.
5. Теперь можно будет извлечь рычаг вместе с тягой через салон. При необходимости их можно предварительно разъединить.
6. Далее снимается кардан, с которого предварительно стягивается пыльник и откручивается болт, расположенный с левой стороны.
7. Новый кардан смазывается литолом, при затягивании крепления слишком усердствовать не следует.
8. Тяга монтируется также из салона. Будет гораздо удобнее проводить эту работу вдвоем.

Дальнейшая сборка также не представляет сложностей. Тяга одевается на шток кардана, после чего необходимо будет собрать механизм блокировки задней передачи. Его шарик лучше предварительно смазать. После этого, перед окончательным затягиванием крепежного хомута проводится окончательная регулировка рычага и системы блокировки задней передачи – в ряде случаев механизм часто не совпадает с пластиной, тогда ее придется снять и подкорректировать существующий зацеп. Процесс установки короткоходной кулисы на «Приору» можно посмотреть на видео:

Большинство автовладельцев, по той или иной причине решившиеся заменить стандартную кулису на короткоходную, остаются довольными скоростью и четкостью переключения передач

Если принять во внимание совсем небольшую стоимость подобной модернизации, которую к тому же реально выполнить своими руками, преимуществ короткоходной кулисы прибавляется

Даже если водителю не особо важно, сколько времени требуется для включения передачи, практически полное отсутствие постороннего шума и люфта неизбежно отмечает каждый водитель

Короткоходные кулисы на «девятку»

Такие конструкции разрабатывались исключительно для спортивных моделей, но нашли широкое применение в серийных. Преимущества короткоходной кулисы ВАЗ-2109 перед стандартной:

1. Более легкое переключение скоростей.
2. Уменьшается люфт рычага КПП, особенно при использовании кардана от «Калины».

1. Необходимо либо покупать, либо самостоятельно делать.
2. Чтобы переключить скорость, потребуется большое усилие. Несмотря на меньший ход, такой тип кулисы больше подойдет для сильных не только духом людей.

Но можно не приобретать в магазинах кулису на ВАЗ-2109, сделать короткоходку из обычной можно, имея небольшие навыки сварщика.

Для этого разрезаете в двух местах старую кулису, привариваете отрезки металлической пластины, чтобы удлинить рычаги. Главное – чтобы новая кулиса стала на свое место, поэтому сначала внимательно изучите рисунок, на котором указаны места разрезов.

ВАЗ 2109 известен, как самый успешный автомобиль Волжского автомобильного завода после распада Советского Союза. До сих пор он пользуется широкой популярностью у отечественных водителей. На данный момент производство ВАЗ 2109 и его модификаций приостановлено. Кроме 2109 на дорогах нашей страны часто встречается его прямой наследник 2114, а также наследник «восьмерки» 2113, и «десятки» – 2115.

Спортивная

Мы отмечали, что для ВАЗ 2114 можно установить спортивную короткоходную кулису . Внешне они похожи достаточно сильно, однако разница в работе ощущается сразу. На спортивном узле передачи переключаются быстрее, плавнее. Все дело в конструкции самой кулисы. Увы, именно из-за нее процесс самостоятельной замены становится практически невозможным.

Резкие перемены в погоде? Неудобно ездить на зимней резине? Отыщите быструю замену там, где продают б/у шины.

Никто не спорит, что владеть лучше новым автомобилем. Все хорошо, качественно работает, присутствуют все функции заложенные производителем в этот автомобиль, ничего не звенит, не стучит и т.п….

Но через несколько лет активной эксплуатации начинаются проблемы, сначала небольшие, потом все больше. Но сегодня, я бы хотел поговорить о такой вещи, как люфт в кулисе КПП автомобиля ВАЗ. Эта «болезнь» преследует автомобили всего переднеприводного семейства. За более удобное расположение рычага переключения передач приходиться платить добавлением новых деталей в конструкцию этого узла, а соответственно больше деталей — больше поломок :).

У моделей ВАЗ классического семейства рычаг переключения передач установлен непосредственно на коробку передач, точнее на приводной механизм вилочек КПП. Этот вариант исключал люфты кулисы, так как её там не было вообще. В моделях с передним приводом такое расположение КПП было невозможным, поэтому и был использован механизм кулисы. Он позволяет при конструировании перемещать рычаг переключения передач, что является большим плюсом в проектировании комфортности автомобиля.

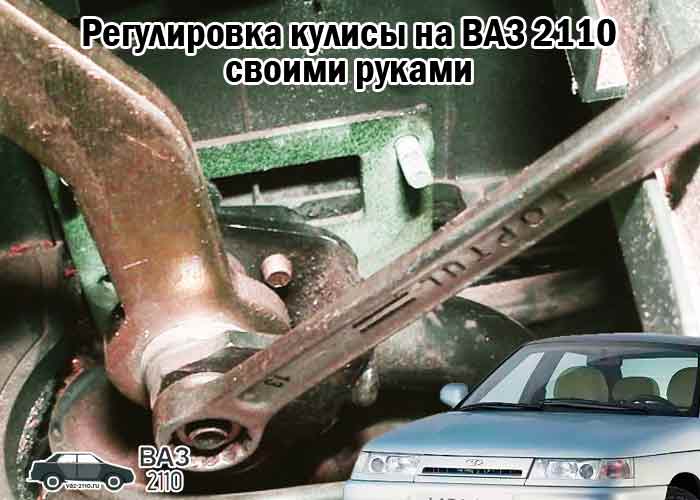

Как отрегулировать кулису КПП на ВАЗ-2110: фото и видео, алгоритм

Коробка передач на ВАЗ-2110 иногда начинает барахлить. Если пренебрегать уходом и обслуживанием этого узла автомобиля, то можно получить множество неполадок в работе КПП. Как правило, это неточности в переключении передач, характерное «выбивание» передачи, хруст и лязганье при манипуляциях с рычагом коробки. Некоторые автовладельцы считают, что все эти симптомы свидетельствуют о выходе из строя коробки передач.

Для чего нужна кулиса КПП

На самом деле, чаще всего КПП находится в исправном состоянии, но может выйти из строя кулиса.

Можно заменить узел на новый, а можно обойтись грамотной регулировкой кулисы. Регулировка этого элемента поможет устранить неполадки, и убедиться в том, что проблема связана именно с кулисой КПП. Бывает так, что автовладелец начинает просто менять один узел за другим, не разобравшись в проблеме, тратя при этом деньги и время безрезультатно.

Сама кулиса КПП предназначена для того, чтобы скорости не переключались самопроизвольно. Бывает так, что от неправильной или сбившейся регулировки вся система трансмиссии начинает работать некорректно и может даже выйти из строя. Поэтому нужно уметь делать регулировку кулисы КПП своими руками, тем более что эта процедура не представляет собой ничего сложного.

Когда кулиса нуждается в регулировке?

Устройство механизма переключения передач.

Процедуру регулировки кулисы КПП рекомендуется проводить в следующих случаях:

1. После того, как будет произведена замена или снятие КПП на автомобиле.
2. При ослаблении хомутов фиксации.
3. Если менялся карданчик.
4. Если кулиса начинает проворачиваться на своём шарнире.

Хотя визуально может казаться, что кулиса находится на своём месте, даже минимальное смещение кулисы может привести к некорректной работе коробки переключения передач. Бывает так, что достаточно подтянуть кулису к карданчику на 1 мм, после чего все функции КПП восстановятся.

Подготовка к регулировке кулисы

На старом автомобиле лучше заранее смазать проникающим составом узел крепления кулисы.

Перед началом работ по регулировке, нужно подготовить место и произвести следующие подготовительные мероприятия:

1. Машину требуется поставить на яму.
2. Ручной тормоз нужно затянуть до упора.
3. В обязательном порядке требуется установить противооткатные упоры.

Для более быстрого и качественного процесса регулировки, все работы лучше выполнять с помощником. Сам процесс может происходить несколькими способами.

Первый способ регулировки

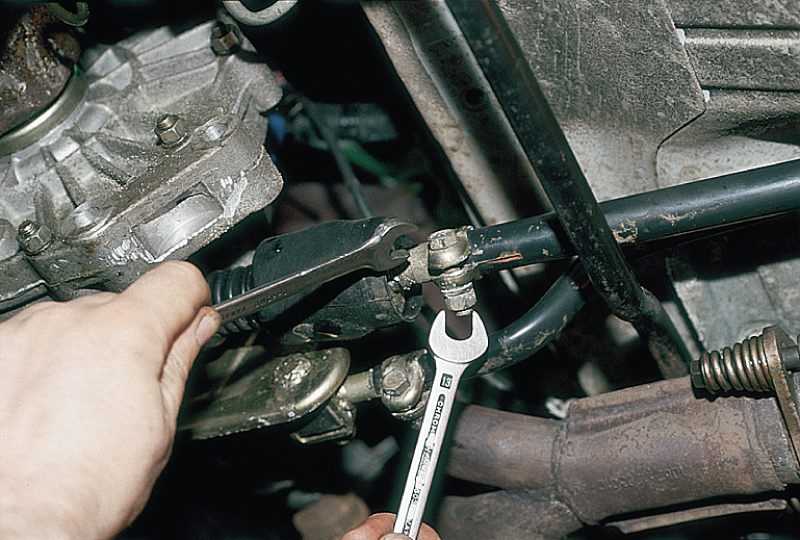

Для регулировки нужно ослабить хомут, соединяющий привод кулисы с карданчиком.

Данный способ самый простой. В этом случае кулиса КПП регулируется по задней скорости. В первую очередь нужно ослабить хомут, после чего включается задняя скорость. Потом нужно расположить рычаг в нужном для вас положении. После этого хомут затягивается, и проверяется работа всего механизма.

Если с первого раза не получиться, нужно прислушиваться к стукам и трескам при переключении. Они должны либо уменьшиться, либо увеличиться. В соответствии с этим, нужно располагать рычаг в нужном направлении. Если все манипуляции не приводят к желаемому эффекту, нужно прибегнуть к другому способу регулировки.

Второй способ регулировки

Рычаг переключения передач должен упираться в стопорную пластину (на фото она из светлого пластика).

Этим способом пользуются в том случае, если первый не привёл к нужным результатам. При его использовании можно более чётко расположить рычаг КПП. Этот способ заключается в следующем:

1. Рычаг КПП переключается на первую скорость.
2. Хомут кулисы полностью ослабляется.
3. Далее нужно поворачивать привод самой кулисы против часовой стрелки до тех пор, пока рычаг не упрётся в стопор задней скорости.
4. Хомут кулисы затягивается. Затягиваем гайку крепления хомута, исключая сдвиг тяги в процессе эксплуатации.
5. Проверяется работа КПП.

Бывает так, что у некоторых автомобилей ВАЗ-2110 нет пластикового фиксатора ограничителя, поэтому регулировка в этом случае проводится не на первой передаче, а на «нейтралке».

Третий способ регулировки

Этот способ довольно сложный, так как предполагает расчёт глубины выноса кулисы КПП на кардан. За счёт этого можно точно рассчитать и отрегулировать положение рычага в нейтральном положении. Бывает так, что при недостаточно точном расчёте, всем манипуляции приводят лишь к появлению дребезжания при переключении передач.
