Установка и подключение противотуманных фар на ваз 2107

Какие выбрать?

Как мы уже сказали, противотуманки являются не только важной деталью автомобиля, но еще и его украшением. Таким образом, к их выбору надо подойти ответственно

Сначала определитесь с дизайном и цветом света. Вы можете выбрать круглую форму или квадратную, желтый свет или белый. Широкий ассортимент предлагают такие фирмы как Освар, Wesem, Hella, Catz и Osram.

Ценовая политика этих марок различна, но стоит полагать, будто чем фары дороже, тем они лучше

Обратите внимание, чем больше у нее поверхность, тем ярче она будет светить. Именно поэтому лучше всего выбрать модели самого большого размера из всех представленных в магазине

Помимо этого, советуем сразу приобрести для них лампочки требуемой категории (H1, H2, H3, H7 или другие) мощностью не более 55 ватт, чтобы не ослеплять водителей встречных машин и не перегревать реле.

Как Установить Противотуманки На Ваз 2107

Установка противотуманных фар ВАЗ 2107

Назначение противотуманных фар (ПТФ) Обеспечивает хорошую видимость в тумане, дожде или снегу. Кроме того, современные автомобилисты используют противотуманные фары для тюнинга собственного автомобиля. Посмотрим как их сделать установка на ВАЗ 2107 без помощи других.

Установка противотуманных фар на ВАЗ 2107

  1. Бампер можно снять, чтобы упростить работу.
  2. П.Противотуманные фары установить вместо обычных.
  3. Просверлите отверстие для болта противотуманной фары. На фотографиях оранжевая линия показывает расстояние от середины противотуманные фары до дыры (около 15 сантиметров).
  1. В представленном здесь примере силовое реле для светильников расположено справа под капотом, поэтому сначала питание осуществлялось под грязевым экраном в области аккумулятора, а затем через трубу и бампер вентилятора.

  1. Сделайте 3 отверстия вдоль жгута проводов с 2 проводами, соединяющими правую и левую ПТФ.
  1. Скрутите жгут с куском медной проволоки.

Установка противотуманки на ВАЗ-КЛАССИК №3

Установка противотуманных фар через реле, с трехсторонней кнопкой с индикацией.

  1. Вверните крепление фонаря, замените бампер.
  2. Сделать огни устанавливать лампочки.
  1. Прикрепите заднюю часть фонаря к светильнику, пропустите проводку через него.
  2. Снимите разъем, выжмите его. Подключите лампочку к нему.
  3. Соберите фару в обратном порядке.

По тому же принципу установите вторую противотуманную фару в том же порядке.

Также проверьте

Вполне вероятно, что фары необходимо будет отрегулировать после завершения.

На следующих фотографиях вы можете увидеть, как подключить противотуманные фары к ВАЗ 2107.

Руководство по установке

Поставить противотуманки на ВАЗ 2110 или даже установить ксенон в ПТФ — вполне разумное решение, ведь эта оптика позволяет отлично справиться с проблемой освещения дороги в туман. Если автовладелец никогда ранее не сталкивался с такой задачей, то ему наверняка будет интересно узнать, как подключить противотуманные фары на ВАЗ 2110 своими силами. Подробнее об этом мы расскажем ниже.


Светодиодные противотуманные фонари для ВАЗ 2110

Инструменты и материалы

  1. Сами фары, которые можно приобрести в любом магазине. Отечественные магазины могут поставлять фары в двух вариациях — для центральный консолей старого образца оптимально использовать ПТФ для «десяток», но если ваша машина оснащена новой торпедой, то понадобится оптика для ВАЗ 2115. В данном случае разница заключается в кнопках включения оптики.
  2. Мультиметр для замера напряжения.
  3. Контрольная лампочка с проводом.
  4. Изолента.
  5. Упаковка термоусадки.

Если вы решите использовать ксенон в противотуманки, то дополнительно вам также потребуется ксеноновый комплект.

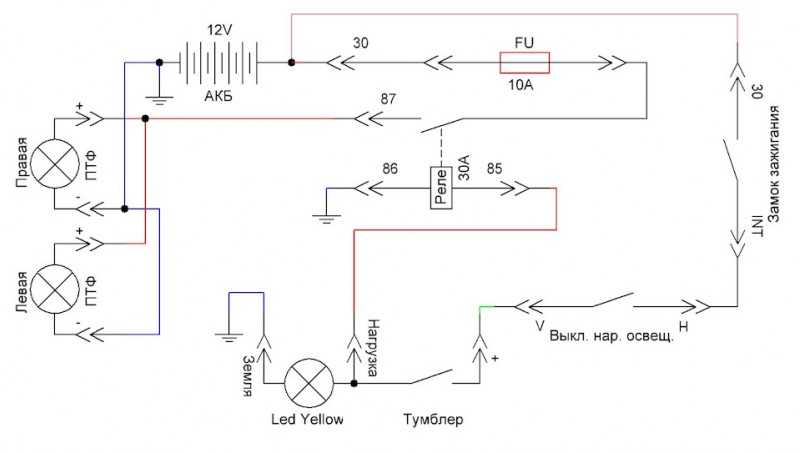

Схема подключения

Как правильно подключить противотуманки на свое авто:

  1. Сначала нужно открыть блок с предохранителями и выкрутить один саморез, после чего само устройство нужно развернуть. Зеленым цветом на фото отмечены провода, которые нужно будет подключить дополнительно. Цифрой 1 отмечается кабель, передающий положительный заряд, можно проверить при помощи контрольной лампы. Соединение этого провода осуществляется с реле на разъем 20, что касается провода под цифрой 2, то это также плюс и его нужно подключить к реле на ножку 87.
  2. Далее, к предохранительным элементам нужно подключить провода, которые впоследствии разойдутся на левый и правый фонари. Производится монтаж проводки, на выход с двойным контактом «мама» подключается соответствующий провод (также с выходом «мама» на обоих концах), длина которого должна составлять 30 см.
  3. После этих действий нужно вставить кабеля с одиночными контактами типа «мама» в белый разъем на блоке. Что касается разъема с двойной «мамой», то его необходимо вывести из блока и подключить к выходу «папа», который расположен сзади от кнопки открытия багажного отсека.
  4. Далее, черный кабель, который отмечается цифрой 3 и идет от выхода 87, следует провести от верхней части БП, этот провод является минусом. Здесь вы сможете увидеть провода, которые были установлены еще на заводе, они подведены под гайку, которую можно открыть ключом на 10. Кабель, который отмечается цифрой 4, обеспечивает активацию и деактивацию оптики.

Есть несколько вариантов, откуда можно проложить кабель управления противотуманками:

Как вариант — от габаритный огней напрямую, без использования переключателя. В этом случае противотуманная оптика будет автоматически включаться вместе с габаритными огнями.

  1. Еще один вариант — от тех же габаритных огней последовательным образом, но уже с использованием переключателя. В данном случае, когда будут включаться габаритные огни, на регулятор переключения противотуманными фонарями будет поступать напряжение. Однако включаться оптика будет только в случае нажатия на кнопку.
  2. Еще один вариант — от системы зажигания через переключатель. То есть когда водитель будет включать зажигание, на переключателе оптики будет присутствовать плюс. Как и в предыдущем случае, включаться фонари будут только после активации переключатели.

Порядок установки противотуманных фар

  1. Произвести снятие бампера (это облегчит дальнейшие работы).
  2. Проверить работоспособность противотуманных фар «прозвонкой» или подключив их к аккумулятору автомобиля.
  3. При помощи дрели просверлить отверстия, к которым будут крепиться «противотуманки» ВАЗ 2107. Расстояние между центром противотуманной фары до проема под номерной знак в бампере должно составлять около 15 см. В этом случае фары будут разнесены достаточно далеко и им не будут мешать детали кузова.
  4. Проложить провода электропроводки от противотуманных фар к месту установки электромагнитного реле управления. Линия проводов проходит под брызговиком возле аккумулятора, через трубу и «клык» бампера до места крепления правой противотуманной фары. Такая компоновка оптимальна при расположении управляющего реле справа под капотом. В других случаях можно использовать другие пути прохождения провода.
  5. Просверлить отверстия по пути прохождения жгута проводов, соединяющих левую и правую «противотуманки».
  6. Закрепить жгут проводов, используя медную проволоку или специальные пластиковые хомуты.
  7. Смонтировать крепления противотуманных фар на бампере.
  8. Установить бампер на автомобиль.
  9. Разобрать противотуманные фары, закрепить заднюю часть на креплении и завести в нее провода питания.
  10. Зачистить кончики проводов и закрепить на них разъемы методом обжима.
  11. Собрать противотуманные фары в установленном порядке.

Что потребуется для установки противотуманок самостоятельно

Помимо комплекта противотуманных фар, потребуется также следующий перечень материалов:

  • провода;
  • реле;
  • кнопка включения;
  • разъемы «мама»;
  • предохранители.

Ниже представлено фото, на котором изображен весь перечень материалов, необходимых для установки туманок.

Можно приобрести специальный комплект для установки противотуманок для ВАЗ 2107, который так и называется

Важно также учитывать, что по ГОСТу, дополнительное освещение дорожного полотна должно быть установлено на автомобиле ниже основных фар, но при этом не ниже, чем в 25 см от дороги

Процесс регулировки

Эти работы можно разделить на два этапа – подготовка всего необходимо и непосредственно настройка светового потока. Рассмотрим каждый из них более подробно.

Подготовительные работы

На этой стадии надо проделать следующие действия:

В первую очередь убедитесь, что ваше оборудование работает верно и включается отдельно, а не совместно с ближним светом фар. Если у вас все сделано кустарным способом, переделайте конструкцию так как положено, схема, расположенная ниже, подскажет правильный порядок подключения.

  • Далее необходимо проверить надежность крепления ваших ПТФ, если они болтаются, то настройка будет бесполезна. Еще один важный нюанс – давление в шинах, оно должно быть одинаковым, чтобы автомобиль стоял без наклона.
  • Для настройки следует найти ровную площадку со стеной или ровным сплошным забором перед ней. После этого отмеряется расстояние от земли до оси положения противотуманных фар, и на стене отчерчивается горизонтальная линия на этой высоте.
  • Затем выставляется автомобиль на расстоянии 5 метров от поверхности, на этом подготовку можно считать завершенной, как видите, тут нет ничего сложного, вы своими руками проделаете все действия буквально за 10 минут.

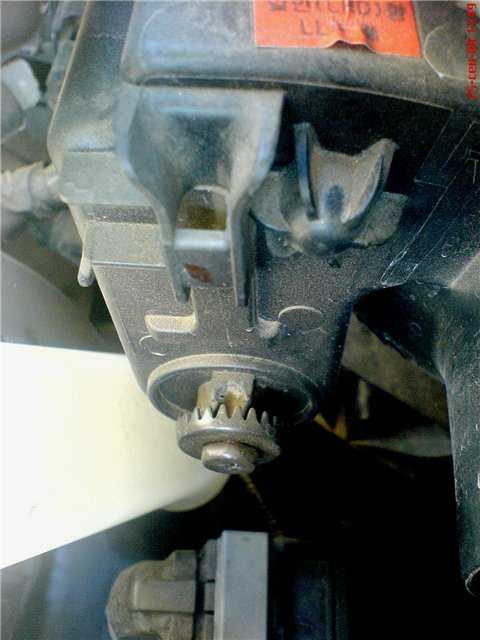

Настройка

Теперь непосредственно рассмотрим, как отрегулировать противотуманные фары ВАЗ 2110, инструкция по проведению работ выглядит следующим образом:

Когда расстояние выставлено, можно приступать к регулировке высоты. Опять же, лучше настраивать каждую фару отдельно, центр светового потока должен быть на оси расположения световых элементов, настройка производится с помощью специального винта, расположенного сбоку, для этого в обрамлении присутствует отверстие для отвертки.

После окончания работ вы получаете свет, соответствующий нормам, который будет обеспечивать отличную видимость даже в самых сложных условиях. На фото показан пример ПТФ с ксеноновым светом, яркость этого варианта намного выше, чем стандартных модификаций с лампами накаливания. Не забывайте про коррекцию, если, к примеру у вас установлен фаркоп и вы буксируете прицеп.

Габаритные огни

Габариты на ВАЗ-2107 включаются крайним левым из четырёх клавишных переключателей, расположенных под рычагом управления коробкой передач. Этот выключатель — трёхпозиционный: габаритный свет вместе с освещением номерного знака и подсветкой приборов включается во втором положении.

На блоке предохранителей, который расположен под капотом автомобиля возле лобового стекла ближе к пассажирскому сиденью, предохранители задних габаритов установлены под номерами F14 (8А/10А) и F15 (8А/10А). При этом предохранитель F14 отвечает за работу габаритных огней левой передней фары и правого заднего фонаря, а также:

  • лампы, сигнализирующей о работе габаритов;
  • подсветки номерного знака;
  • лампы подкапотного света.

Предохранитель F15 установлен в цепи габаритных огней правой передней фары и левого заднего фонаря, а также:

  • подсветки приборов;
  • лампы освещения прикуривателя;
  • подсветки вещевого ящика.

Если не работает одна из этих ламп, следует убедиться в целостности предохранителей F14 и F15.

Правильный монтаж и подключение противотуманных фар ВАЗ 2110 и его модификаций

Не все модели десятого ряда ВАЗ оснащены заводскими противотуманными фарами. Если водитель самостоятельно проводит тюнинг дополнительного освещения, у него есть три варианта решения этой проблемы:

  1. Купить передний бампер с уже установленными противотуманными фарами. Их лишь остаётся подключить к автомобильной сети.
  2. Купить передний бампер с готовыми штампованными гнёздами под установку ПТФ. В этом случае нужно правильно подобрать комплект противотуманных фар и самостоятельно смонтировать их.
  3. Проделать самому в пластике отверстия под ПТФ, закрепить противотуманки и подключить их в сеть автомобиля. Этот вариант позволяет опытному водителю устанавливать на модельный ряд ВАЗ 2110 противотуманки от иностранных авто.

Требования Правил дорожного движения не содержат обязательного условия установки ПТФ на автомобилях, поэтому отечественные производители не всегда ставят противотуманки на сборочном конвейере. Но есть ГОСТ 8769–75 и ГОСТ 41.48–2004, которые регламентируют количество, расположение и порядок включения всех осветительных приборов, в том числе противотуманных фар.

Требования к монтажу ПТФ

Противотуманные фары устанавливаются согласно определённым правилам:

  • количество — 2 штуки;
  • не ближе 25 см к поверхности дорожного покрытия;
  • не больше 40 см от внешнего контура фар;
  • гнёзда для противотуманок должны располагаться ниже верхней точки гнезда фары ближнего света;
  • углы прямой видимости ПТФ должны составлять: в вертикальной плоскости 5о+5о, в горизонтальной — 45о+10о.

Расположение двух ПТФ в передней нижней части автомобиля должно отвечать требованиям ГОСТ 41.48–2004 (пункт 6.3)

Современные марки транспортных средств, как правило, оснащены ПТФ, которые устанавливают сами производители. Для этого на переднем бампере предусматриваются специальные гнёзда. Если противотуманки там не стоят, то отверстия закрыты заглушками, которые легко снимаются.

Если монтаж ПТФ не предусмотрен комплектацией автомобиля, заводские штампованные отверстия для установки противотуманных фар закрываются заглушками на двух винтах

Первые выпуски ВАЗ 2110, 2111 и 2112 не были оснащены отверстиями для установки противотуманных фар, поэтому гнёзда нужно размечать и вырезать собственноручно, с учётом вышеизложенных требований.

Подготовка к установке

Самостоятельное подключение ПТФ на ВАЗ 2110, 2111 и 2112 подразумевает наименьшую разборку передней части автомобиля (желательно без снятия переднего бампера) и передней панели (торпеды). Поэтому прежде чем покупать готовый комплект противотуманок, следует выяснить:

  • какая торпеда стоит на вашем автомобиле;
  • есть ли штампованные отверстия под них в переднем бампере, какова их форма, а также способ крепления ПТФ.

Действовать нужно внимательно, чтобы не создать себе лишних трудностей. Если гнёзд под противотуманки в пластмассовом бампере нет, то их легко проделать с помощью дрели, нагретой пластинки из металла или выпилить ручным лобзиком. Главное, правильно разметить под размер готового комплекта ПТФ с креплениями, учесть криволинейность бампера, структуру материала (хрупкий, мягкий, твёрдый).

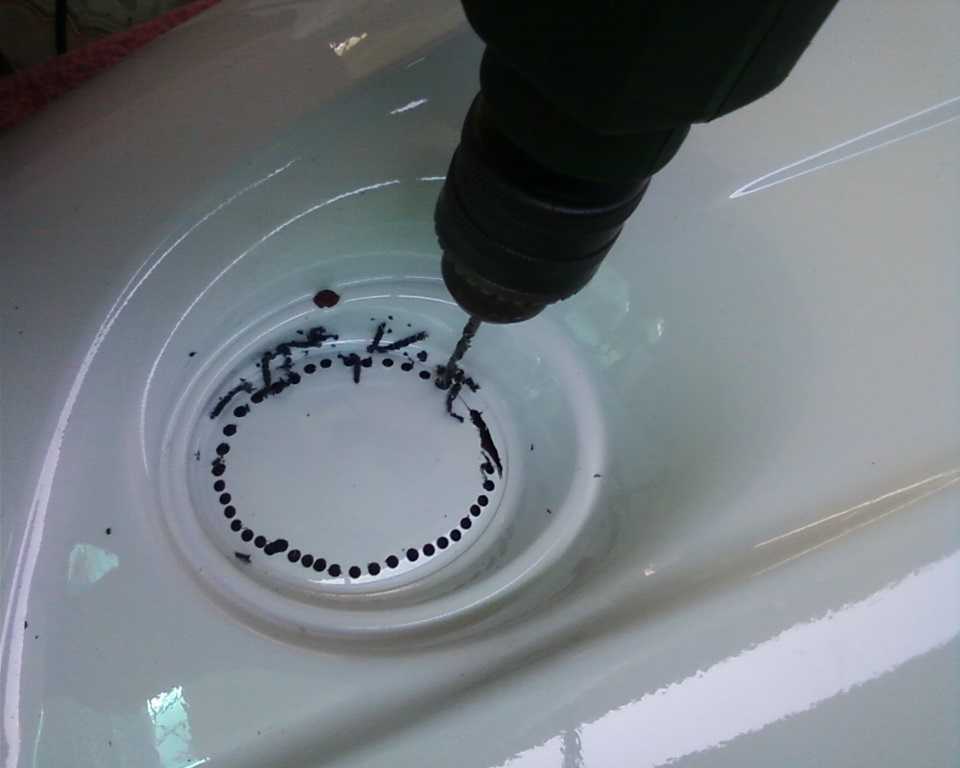

Сделать самостоятельно гнездо в бампере можно с помощью дрели и тонкого сверла диаметром 2–3 мм, часто располагая отверстия по контуру

Электрическая схема подключения противотуманок Нива 2121, Ваз 2131

Тюнинг кузова ваз 2131 своими руками, советы по доработке кузова, внешний тюнинг нива 2131, ваз 2121. Тюнинг автомобилей ваз — это повышение заводских характеристик автомобиля. Доработка нива 2121 — это прежде всего установка новых бамперов, защиты картера, лебедки. По желанию владельцы этих внедорожников устанавливают дополнительные противотуманные фары. В наших разделах описаны инструкции и советы по доработке нива 2131 различных агрегатов, таких как раздатка и т.д. Комплексный тюнинг ваз своими руками сможет сделать даже автолюбитель. Также вы найдете категории по тюнингу двигателя, тюнингу коробки передач, тюнингу салона и кузова, также множество фото отчетов тюнинга ваз 2121. Благодаря интересным решениям тюнинг нива доставит вам массу удовольствия и выгоды. Если у вас есть фотографии тюнинга ваз — присылайте нам на почту.

В качестве противотуманных фар выбраны отличные фары ваз 2121 производства ОСВАР. Диаметр примерно 160мм. Луч отличный, плоский. Крепление прочное. Корпус герметичный.

Противотуманные фары работают в 3-х режимах

1. Противотуманки не включены 2. При включении дальнего света включаются автоматически. Моргание дальним светом фар вместе с противотуманками нива 2121. При ближнем не включаются.3. Включены постоянно, но только при включенных габаритных огнях (требование правил)

В качестве переключателя можно взять обычный 3-х позиционный переключатель и установить его в нижнюю линейку переключателей на «бороде». Но я выбрал 3-х позиционный переключатель используемый для переключения наружного освещения и установил его в свободное место с правой стороны бороды на уровне переключателя наружного освещения. Когда я выбирал такой переключатель, то думал, что при таком большом количестве контактов, наверняка найдется один переключающийся контакт. Но оказалось, что такого не оказалось (некоторые группы контактов просто запараллелены. Пришлось вскрыть его и разобраться в устройстве. Для разборки тонкой отверткой отогнуть кромки внешней оболочки и освободить защелки. Разбирать можно не бояться, ничего не улетит. Для обеспечения переключающегося контакта пришлось «выкусить» одну контактную площадку согласно правому рисунку ниже.

Два контакта с наружной стороны соединяются перемычкой. Контакты 1,2 и 3 подключаются согласно верхней схеме. Лампочка подсветки подключается параллельно лампочке освещения выключателя наружного освещения. .

Без переделки можно использовать 3-позиционный переключатель от вентилятора печки Волга ГАЗ 3110, который встает в тоже место, что и я поставил. Одна группа контактов остается свободной. А если не устраивает картинка вентилятора на кнопке, то можно заменить подвижную часть перключателя на другую, от переключателя наружного освещения Нивы, ВАЗ-2109 или Волги. Реле он поставил рядом с релюшками включения освещения и фар. Рядом с ними есть два свободных места крепления.

Можно сделать индикацию работы противотуманных фар. Для этого подходит лампочка задних противотуманных фонарей нива 2131. Но к ней надо подключаться через диодную развязку. Для этого необходимо отрезать от контакта 8 разъема панели приборов 2 оранжево-черных провода. К этому контакту припаять два диода, соединенных вместе катодами. К одному из них подключить вывод 87 дополнительного реле, а ко второму концу припаять отрезанные провода. Если не развязать выводы через диоды, то при моргании дальним светом будут загораться задние противотуманные фонари ваз 2131, что может быть ошибочно воспринято как сигнал торможения.

Дополнительное реле взято обычное, автомобильное, с одним замыкающим контактом и лепестком для крепления. Реле закреплено под левую гайку крепления бачка с тормозной жидкостью и отогнуто немного дальше для того, чтобы не цеплялось за «запаску». Провода от реле до фар проложены отдельно для каждой фары из-за приличной нагрузки. Желательно использовать провода с внутренней тканевой изоляцией. Это помогает от перетирания и передавливания изоляции проводов. Рекомендую закрыть контакты, подключаемые к фарам, резиновыми колпачками, которыми закрывается контакт «шестерочного» резисторного датчика давления масла. Подходит идеально. Возможно, что этот колпачек используется и в других местах.

А вот как сейчас выглядит на кенгурятнике. Штуковина под бампером сейчас убрана. Там было продолжение пластиковой обшивки, которую я отпилил, т.к. она мешается и обязательно отломилась бы.Замечу, что расстояние от края кузова до противотуманок больше, чем должно быть по правилам.

Установка противотуманных фар своими руками

В процессе установки противотуманных фар придется осуществить несколько этапов:

  • установка фар в бампер,
  • протяжка проводов,
  • подключение реле и предохранителя,
  • монтаж кнопки или замена ручки переключения поворотов и света фар.

Каждая модель автомобиля имеет свои особенности, поэтому заранее необходимо выяснить нюансы подключения ПТФ на автомобильных форумах или у коллег с аналогичными машинами. Начинать работу по установке противотуманок в машину следует с отсоединения минусовой клеммы аккумулятора.

Установка противотуманных фар в передний бампер

Многие автомобилисты на данном этапе сталкиваются с проблемой снятия бампера. Облегчить задачу поможет смотровая яма или подъемник. Вот несколько простых советов, которые облегчат установку ПТФ в передний бампер:

  1. Предварительно нужно подготовить место, куда снятый бампер можно будет положить.
  2. Не нужно спешить и сильно дергать бампер, иначе пластик может треснуть.
  3. Когда бампер будет снят, необходимо аккуратно вырезать отверстия в соответствующих местах под установку противотуманных фар. Лучше делать эту операцию, начиная с малого отверстия, постепенно подгоняя его под размер каждой фары (так удастся избежать образования щелей, через которые в ПТФ будет в дальнейшем проникать влага и пыль).
  4. К некоторым противотуманкам продаются специальные декоративные заглушки, которые подбираются по модели автомобиля и даже по цвету бампера. При наличии таких заглушек, процесс подгонки отверстий в бампере под противотуманные фары намного упрощается.
  5. Далее останется прикрутить к бамперу крепления, а затем с их помощью закрепить и сами фары.

Когда обе противотуманки будут установлены на места, после монтажа бампера на автомобиль, к ним подключаются разъемы проводов питания.

Протяжка проводки для подключения ПТФ

От кнопки или ручки включения противотуманных фар нужно протянуть провода к блоку предохранителей. Для этого понадобится несколько проводов длиной от 20 см до 1,5 м (в зависимости от схемы подключения и особенностей конкретного автомобиля).

Смысл подключения достаточно простой: выключатель должен включить реле, которое в свою очередь замкнет цепь питания и подаст напряжение на противотуманки. Эту работу проще всего выполнить по универсальной схеме, подходящей практически для любой марки авто (см. видео выше).

На машинах, имеющих заводскую подготовку для подключения ПТФ все намного проще. В ином случае, проводку придется проложить самостоятельно.

  • Плюсовые контакты каждой фары соединяются между собой, а затем одним общим проводом подключаются к соответствующему реле цепи питания, согласно схемы подключения ПТФ.
  • Минусовой контакт каждой противотуманной фары соединяется с кузовом или шасси автомобиля. Место соединения должно быть хорошо зачищено от краски, ржавчины и грязи.
  • Все дополнительные провода лучше зафиксировать к элементам кузова или другой проводке пластиковыми хомутами или изолентой.

Ну а вставить в соответствующее посадочное гнездо реле и предохранитель большого труда не составит.

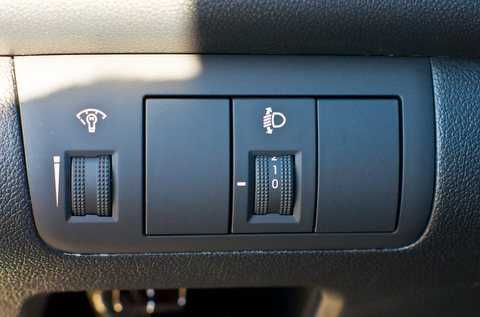

Монтаж выключателя противотуманных фар

В зависимости от модели автомобиля противотуманные фары могут включаться отдельной кнопкой в блоке управления включением-выключением света автомобиля или же ручкой включения указателей поворотов и фар.

В последнем случае необходимо будет демонтировать данный узел и установить на его место новый блок, оснащенный выключателем противотуманных фар

При выполнении этой работы важно подобрать все крепежные элементы кожухов и панелей, тогда демонтаж не принесет дополнительных проблем со сломанными пластиковыми деталями

После выполнения всех этапов установки ПТФ остается проверить последовательность подключения, надежность крепежа соединений, присоединить минусовую клемму к аккумулятору и выполнить пробное включение противотумнок. Если включение и выключение противотуманных фар происходит в штатном режиме, необходимо провести точную регулировку светового потока по высоте (см. схему регулировки). В дальнейшем не забывайте регулярно очищать противотуманки от грязи и своевременно менять перегоревшие лампочки.

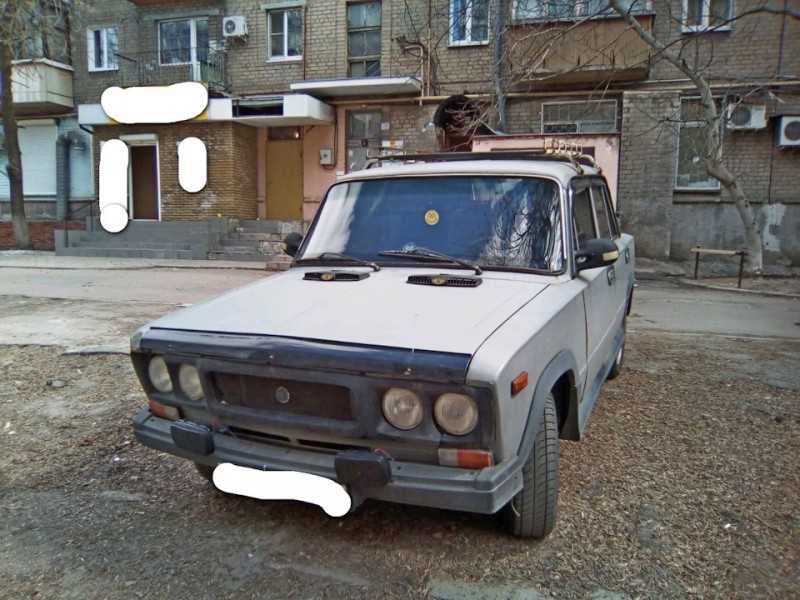

Лада 2106 Великолепная шестёрочка › Бортжурнал › Установка противотуманных фар на ВАЗ-2106

Хочу поделиться своим опытом установки противотуманных фар на автомобиль ВАЗ-2106.С чего советую начать. Это сами фары, точнее, их приобретение. Ведь уже далее от этого будет напрямую зависеть, будете вы что-то ставить или нет. Мой выбор пал на противотуманные фары ФГ-152 с защитными колпаками. Я их брал б.у. поэтому пришлось их полностью разобрать и почистить. Их правильное положение установки «вниз». Поэтому я развернул крышку лампы в другую сторону. И теперь их можно было устанавливать «вверх». Теперь задействована верхняя часть отражателя и встречных водителей свет не слепит.Решил так заморочиться из-за того, что у предыдущего хозяина они стояли на ВАЗ-2105 «вниз» и были слегка поцарапаны. Они довольно большие, чтобы на классике стоять в положении, как на грузовике, для которого они и предназначены.

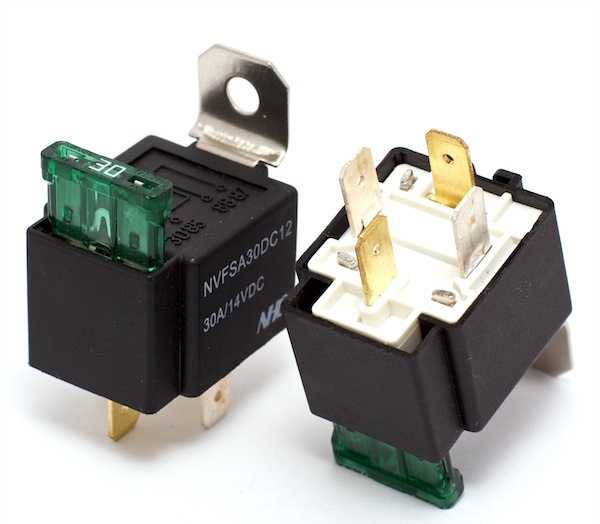

После фар, второе по значимости, реле. Я решил, для себя, взять реле со встроенным предохранителем.

Сразу необходимо было приобрести предохранитель нужного номинала. В моём случае, это был предохранитель на 10 ампер. Рассчитать это не сложно: 2 лампы по 50 ватт = 100 ватт разделить на номинальное напряжение ламп (12 вольт) и получим значение тока 8,33 ампера. Ближайший больший предохранитель – 10 ампер.

Далее, необходимо выбрать провод, который станет нашей проводкой. Тут необходимо знать условия эксплуатации, в плане выбора изоляции. А в плане сечения, можно руководствоваться уже готовыми таблицами.

Мой выбор пал на провод с МГТФ изоляцией, сечением 1,0 мм^2.

Для простоты монтажа, я взял провода 2 цветов: красный и синий. Решил сделать так из-за того, что у меня на машине стоят пластиковые бамперы, а фары однопроводные (второй провод просто идёт на массу автомобиля через металлический бампер).Также необходимо выбрать, чем вы будете включать эти самые фары. Я захотел сделать покрасивее и приобрёл тумблер 12 вольт 6 ампер с подсветкой, жёлтый.

В плане питания, было принято решение, подключиться непосредственно к клеммам аккумулятора, как «+», так и «-».

В салон, было необходимо провести всего 1 провод – управления реле. Питание на обмотку реле подаётся от замка зажигания, выключателя наружного освещения и тумблера включения наших фар. Это сделано с целью выполнить подключение согласно ПДД. ПТФ должны использоваться только при включённых габаритах.В сборе, это выглядит следующим образом.

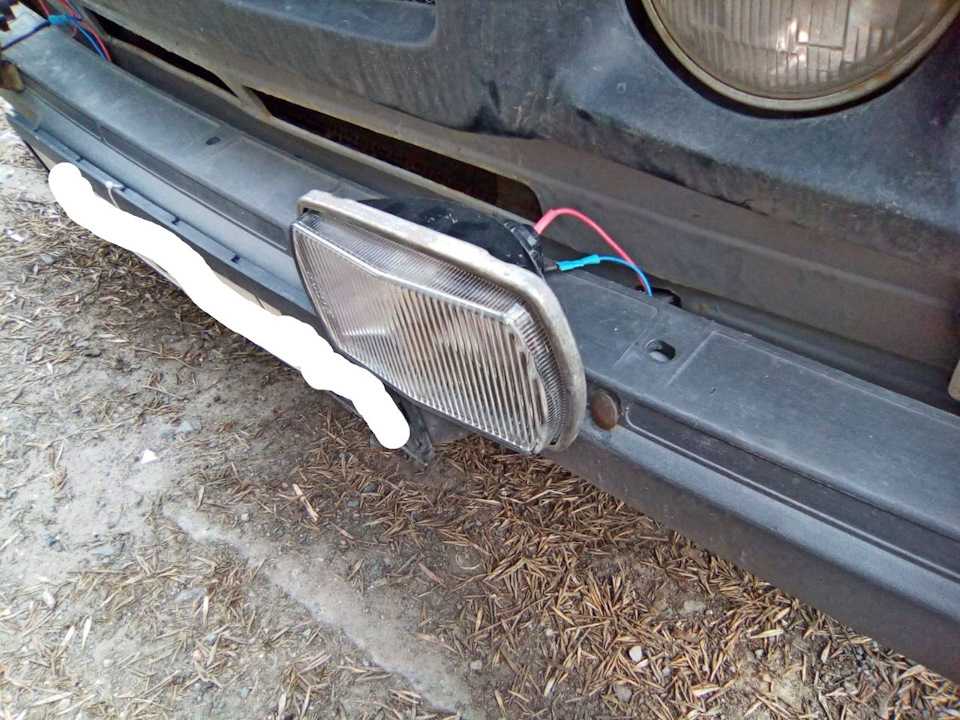

Поставил бы и ближе к габаритам, но там жутко неудобное месте крепления фар из-за крепления самого бампера. А там, поближе к габаритам, планирую поставить ещё 2 фары, как дневные ходовые огни (ДХО). Провода пока не прятал особо ни во что. Для того, чтобы наглядно всё показать. Красный – питание «+12В», а синий – масса.Реле закрепил возле реле сигнальной лампы заряда аккумулятора. Массу на катушку управления реле взял от него же, чтобы далеко не «бегать». Для установки, сначала, просверлил отверстие в кузове сверлом 2,5 мм. Потом вкрутил саморез, коим и закрепил реле.

Тумблер включения ПТФ решил разместить возле сигнальной лампы недостаточного уровня тормозной жидкости. Отверстие, необходимое для установки тумблера, оказалось, по диаметру, как и для фар – 12 мм. Тумблер включается мягко, но достаточно устойчив в своих положениях (на очередной яме на дороге не включит и не выключит ПТФы). Подсветка мягкая, глаза не режет и видна даже днём.

Установка противотуманных фар на ВАЗ 2107

Яркие фары являются главными помощниками автомобилиста в борьбе с непогодой и вечерними сумерками. Они должны хорошо освещать дорогу, чтобы вы были уверены за рулем даже при самом густом тумане. Но если вам мало света, который дают стандартные фары, рекомендуем установить туманки на ВАЗ 2107 для лучшей видимости. Это можно сделать самостоятельно, не прибегая к помощи специалистов. О том, как правильно производится установка и как нужно выбрать «фонари», мы подробно расскажем ниже.

Что это такое?

Уже из названия становится ясно, что эти фары были придуманы специально для того, чтобы автомобилисты могли хорошо видеть дорогу при тумане или, например, снегопаде. Дело в том, что они располагаются очень близко к дорожному покрытию, где туман не очень густой. Таким образом, они легко могут пробить его своим светом и улучшить видимость вокруг. Им нестрашны самые неожиданные капризы природы, поэтому тем, кто часто водит машину, они просто необходимы.

Стоит отметить, что такие фары не только усовершенствуют ваш автомобиль, но и сделают его внешне отличающимся от других ВАЗ 2107, так как противотуманки не были задуманы заводом-изготовителем в качестве стандартных элементов на этом авто. Такой тюнинг очень украшает машину и делает ее заметной.

Какие выбрать?

Как мы уже сказали, противотуманки являются не только важной деталью автомобиля, но еще и его украшением. Таким образом, к их выбору надо подойти ответственно

Сначала определитесь с дизайном и цветом света. Вы можете выбрать круглую форму или квадратную, желтый свет или белый. Широкий ассортимент предлагают такие фирмы как Освар, Wesem, Hella, Catz и Osram.

Ценовая политика этих марок различна, но стоит полагать, будто чем фары дороже, тем они лучше

Обратите внимание, чем больше у нее поверхность, тем ярче она будет светить. Именно поэтому лучше всего выбрать модели самого большого размера из всех представленных в магазине

Помимо этого, советуем сразу приобрести для них лампочки требуемой категории (h2, h3, h4, H7 или другие) мощностью не более 55 ватт, чтобы не ослеплять водителей встречных машин и не перегревать реле.

Подготовка к работе

После того, как вы купили понравившиеся фары, можно приступить к установке. Материалы, которые нам понадобятся:

  1. Разъем «мама».
  2. Проводка.
  3. Четырехтактное стандартное реле.
  4. Кнопка включения\выключения.

Если есть возможность, то лучше всего приобрести специальный комплект для подключения противотуманных фар на ВАЗ 2107.

Чтобы работать было удобнее, рекомендуем перед началом процесса снять бампер с авто, так как установка противотуманок должна происходить под ним

Обращаем ваше внимание, что по ГОСТу лампы должны быть расположены под фарами ближнего света и не ниже, чем в 25 см от дорожной поверхности

Рабочий процесс

Выбираем желаемое место и сверлим дрелью дырки под болты, на которых будут крепиться противотуманки. В правой части моторного отсека расположите реле. Его следует подключить к проводу, находящемуся рядом с брызговиком. Теперь подсоедините реле к новым фарам.

Из двух проводов, идущих от левой и правой противотуманки, формируем жгут, чтобы провода не болтались и не мешали. Затем просверливаем три отверстия в бампере, закрепляем жгутик с помощью проволоки.

К бамперу прикручиваем крепления фар, потом ставим его на место. Разбираем фонари и вставляем в них заранее купленные лампочки.

Теперь повесим задние части от противотуманок. Сначала продеваем подведенные провода в левую фару, зачищаем их, обжимаем разъемы. Теперь можно подключить к ним лампочку и собрать ее до конца. Те же действия совершаем с правой, но кроме этого дополнительно обжимаем параллельное питание и жгут на левую противотуманку.

Подключение туманок

Все, необходимые действия следует производить строго по данной схеме.

В конце устанавливаем кнопку включения на приборной панели в салоне авто, а также проверяем, как все работает.

Как вы теперь видите, установка не заняла много времени, а результат превзошел все ожидания.

comments powered by HyperComments

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
