Распиновка замка зажигания ваз-2109: распишем во всех подробностях

Тестируем исправность

Срок службы замка ограничен. После выхода его из строя приходится проводить ремонт или полную замену изделия. Работоспособность проверяется после вставки ключа в «секрет».

Появляются неисправности из-за механического износа или потери контакта. Проверка осуществляется проворотом ключа. Если он начинает заклинивать, то в качестве временного решения допускается возможность использования силиконовой смазки, капнув ее внутрь.

Чтобы схема подключения проводов правильно функционировала, необходимо знать, какие контакты соединять между собой. Обычно пользуются следующей системой для проводов:

  • красный соединяется с кабелем от стартера;
  • розовый провод идет на «+» от 12 В АКБ;
  • коричневый +12 В задействован для пуска реле зажигания;
  • белый – включение реле;
  • черный и голубой соединяют прочих потребителей.

Необходимо проводить проверку контактов на наличие нагара или на возможность окисления. Подгорающие контакты удастся услышать в салоне по характерному запаху сгоревшей изоляции.

Для токовой разгрузки контактов замка зажигания в его цепь включено реле зажигания 113.4737-10, которое крепится рядом с ним под панелью приборов.

Провода замка зажигания автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099, порядок присоединения, распиновка контактов

Положение ключа в замке зажигания: «О» (выключено)

Под напряжением контакты замка «30» (розовый провод — «плюс» от генератора) и «30/1» (коричневый провод — «плюс» от генератора). Электрический ток в систему не поступает.

Положение ключа: «I» (зажигание)

Замыкаются контакты «30» (розовый провод) и INT (черный провод). Напряжение подается через один черный провод к выключателю наружного освещения, выключателю освещения приборов, через другой к подрулевому переключателю для кратковременного включения дальнего света фар.

Замыкаются контакты «30/1» (коричневый «плюсовой» провод) и 15/2 (синий провод). Напряжение подается в обмотку возбуждения генератора, систему зажигания, к очистителю ветрового стекла, блоку управления электромагнитным клапаном карбюратора, указателям поворота, лампам света заднего хода, контрольным приборам.

Замыкаются контакты «30» (розовый «плюсовой» провод) и «15/2» (синий провод). Включаются ближний и дальний свет фар, противотуманный свет, фароочистители, очиститель заднего стекла, обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор системы охлаждения двигателя на радиаторе.

Положение ключа «II» (стартер)

Замыкаются контакты «30» (розовый провод) и «50» (красный провод к стартеру).

Помимо этого замкнутыми остаются «30» и «INT», а так же 30/1 (коричневый провод) и «15/1» (белый провод на реле зажигания).

Положение ключа «III» (стоянка)

Замкнуты «30» и «INT», «30/1» и «Р» (на автомобилях ВАЗ 2108, 2109, 21099 этот контакт использовался для включения стояночного света, провод желтый).

Примечания и дополнения

— Не запитываются через замок зажигания: аварийная, звуковая, световая сигнализация, освещение салона, габариты, стоп-сигналы. охранная сигнализация. электроприводы замков дверей (если имеются).

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

Неисправности замка зажигания Ваз 2109 довольно распространенное явление. Этот элемент состоит из двух частей: механической и электрической. Из-за этого неисправности замка зажигания на Ваз 2109 могут представлять для многих большую проблему, справиться с которой самостоятельно им не удается. Данная публикация ставит перед собой цель ознакомить читателя со всеми известными неисправностями замка зажигания и объяснить, как их исправить.

Методы поиска неисправностей

Существует два метода обнаружения неисправностей:

  • Визуальный;
  • Диагностический.


Схема выключателя зажигания

Визуальный способ определения неисправности или поломки контактных элементов замка зажигания мы предлагаем изучить по таблице.

Действие Устройство исправное Устройство неисправное
Поверните ключ в правое положение (зажигание) Все электрооборудование включается Все или часть электрооборудования не работает
Поверните ключ во второе положение Стартер крутится Стартер не работает, под капотом не раздается щелчок тягового реле

Но диагностика позволяет получить более детальный ответ. К тому же, визуальный осмотр не даст вам возможность отыскать все причины, которые могли вызвать поломку выключателя зажигания.

Для работы вам потребуется мини-тестер и мультиметр в режиме омметра:

  • Отключите колодку питания от замка зажигания. Для этого требуется снять кожу с рулевой колонки;
  • Переключите вам мультиметр на омметр;
  • На идущей от замка колодке вам нужно найти 7 и 4 контакты, которые соответствуют контактам 15 и 30;
  • Подключите к ним щупы мультиметра;
  • Поверните ключ в положение «Зажигание»;
  • На колодке найдите контакты 7 и 3, соответствующие 50 и 30. К ним также подключите мультиметр;
  • Поверните ключ во второе положение — Запуск двигателя;
  • Если исправность присутствует, прибор покажет нулевое сопротивление в обоих случаях проверки.

Замена замка зажигания на ВАЗ 2109 своими руками

Перед началом замены замка зажигания нужно точно убедится в том, что этот процесс действительно так необходим. Ключ засовываем в замок зажигания и начинаем устанавливать значения, которые указанные в таблице. В это время начинает создаваться замыкание в цепи. Когда ключ будет повернут в третье положение, тогда в таком случае начнет работать охранная система, если из третьего — в нулевое, то система автоматически отключается. Это все очень легко проверить — начинаем крутить руль и он не должен блокироваться. Когда ключ повторно проворачивается во второе положение, тогда происходит блокировка. Во второе положение ключ можно поворачивать только из положения 0. Если будет обнаружен дефект, тогда всю контактную группу нужно заменить или заменить замок зажигания.

1. Для начала нужно открутить 6 винтов, которые между собой скрепляют половинки кожуха на рулевой колонке. Нужно быть аккуратным в таком случае, потому что винты могут упасть на пол и потеряться, поэтому лучше всего использовать магнитные отвертки.

2. Обе половины кожуха и резиновую облицовку замка ВАЗ 2109, 2108, 21099 удаляем.

3. Теперь нужно отсоединить все колодки от жгута проводов и реле зажигания. Ключ устанавливаем в замок зажигания и в нулевое положение прокручиваем, таким образом противоугонная система автоматические выключается.

4. Четыре болта крепления откручиваем, убираем скобу, выключатель зажигания вытаскиваем. Большинство болтов имеют срезанные головки и их очень трудно открутить, хотя вполне реально. Придется высверлить, или отвернуть с помощью отвертки и молотка. На многих автомобилях замок зажигания установлен только на двух болтах

Нужно обратить внимание, что вверху есть специальная борозда, куда цепляется крючок, который есть на корпусе

Инструкция по ремонту и замене

В основном ЗЗ можно отремонтировать. Ремонт обычно заключается в замене сердцевины или контактной группы. Если после ремонта проблема осталась, то необходима .

На ВАЗ 2109 замена сердцевины состоит из следующих действий:

  1. Сначала снимается защитно-декоративный кожух с рулевой колонки, а также переключатели стеклоомывателей и поворотов.
  2. Замок крепится с помощью винтов и крючковой защелки. С выкручиванием винтов, могут возникнуть проблемы, так как у них срезаны головки. Чтобы их удалить, сначала нужно ослабить ударами зубила, а потом выкрутить с помощью плоскогубцев. Можно винты аккуратно высверлить.
  3. Далее разъединяем хомуты, выводя их из зацепления.
  4. Вытянув боковой штифт, можно вынимать сердцевину. Если не получилось, то сердцевину можно высверлить с помощью тонкого сверла. В крайнем случае придется демонтировать весь узел.
  5. На следующем этапе нужно отсоединить разъем, штекер проводов, а также провод массы.
  6. Отжав защелку, можно снимать крышку и контактную группу.
  7. Вставляем новую сердцевину и проверяем работу. При проворачивании ключа, должны работать все процессы.

Завести большинство автомобилей и ехать дальше помогает предусмотренное для такой операции устройство – замок зажигания. Им оборудованы как автомобили иностранного производства, так и продукция отечественного автопрома, в частности, наши «девятки». Поломка или сбои в работе данного элемента создадут трудности для пуска двигателя водителем.

Отказавшись от левостороннего расположения как в «классике», конструкторы позаботились о комфортном правом месте для использования ключа в первых переднеприводных своих авто. Это добавило эргономичности в салоне. Для выполнения своей функции основной, используемый для старта автомобиля, элемент оснащен двумя составными блоками:

  • механический;
  • электрический.

Первый блок отвечает за фиксацию руля, в то время, когда изъят ключ. Во втором блоке имеется распиновка замка зажигания ВАЗ-2109, на которую возложена миссия по подаче напряжения на электроприборы-потребители.

Разработчики предусмотрели наличие определенных электрических приборов в девятой модели «Лады», которые способны работать вне зависимости от состояния блока зажигания. К ним относятся:

  • автомобильная мигающая аварийка;
  • «стопы» из тыльных фонарей;
  • габаритная оптика;
  • салонное освещение;
  • лампочки света щитка приборов.

Необходимо учитывать, что схема замка зажигания ВАЗ-2109 подстраивается под его непосредственную разновидность. В «девятках» может быть установлено два типа замков:

  • поздний образец, в котором предусмотрено три положения, не используется реле и активация осуществляется коротким ключом;
  • ранний образец, в котором есть четыре фиксированных положения, встроено реле и предусмотрен длинный ключ.

Обычно водители легко визуально определяют тип установленной системы. Можно ориентироваться по рабочей длине ключика

Правильная эксплуатация и ремонт замка зажигания

Эксплуатация замка зажигания имеет несколько тонкостей, которые особенно необходимо учитывать в старых автомобилях

Важно помнить следующее:

  • Поворот ключа необходимо производить плавно и без рывков, при этом не должно происходить заклиниваний или проскакивания ключа (если такое происходит, то замок необходимо проверить и отремонтировать);
  • Нельзя переводить ключ в положение «Статрер» при заведенном двигателе, так как это может привести к поломке стартера. Во многих современных замках предусмотрена функция блокировка поворота ключа при запущенном моторе;
  • Не стоит оставлять ключ зажигания в положении «Включено» («ON») при остановленном двигателе, так как в этом случае происходит разряд аккумуляторной батареи;
  • Для блокировки руля необходимо сначала вынуть ключ, а затем провернуть руль в ту или иную сторону до его остановки.

В некоторых автомобилях есть и другие особенности работы замка зажигания, они обязательно указываются в инструкции по эксплуатации.

Замок зажигания является одной из самых надежных деталей автомобиля, однако с течением времени и он может выходить из строя. Наиболее часто приходится сталкиваться с заеданием личинки, износом личинки, износом и коррозией контактов или механическим повреждением контактного узла. При выходе из строя личинки замок заменяется полностью, при поломке контактного узла можно заменить только его, не трогая личинку. Однако сегодня при любой неисправности чаще всего замок меняется полностью, так как это проще и дешевле, чем разбирать и ремонтировать старый замок.

Нужно отметить, что некоторые проблемы решаются без замены замка. Например, при заедании замка, особенно у отечественных автомобилей, можно попробовать обработать личинку графитовой смазкой. А поломки контактов или проводников в контактном узле можно восстановить пайкой или заменой этих деталей.

В целом, замок зажигания обычно не доставляет проблем автовладельцу, в исправном состоянии обеспечивает простое управление и защиту от угона, и служит многие годы.

Проверка замка зажигания на автомобиле ВАЗ 2108, 2109, 21099


В исправном замке зажигания автомобилей ВАЗ 2108, 2109, 21099 при повороте ключа должны замыкаться определенные электрические цепи. Если этого не происходит, то как минимум не будут работать отдельные потребители, максимум автомобиль не заведется. При поиске неисправностей в электрических цепях автомобилей ВАЗ 2108, 2109, 21099 не стоит забывать о проверке замка зажигания.

Необходимые инструменты

— Тестер (мультиметр или аналогичный прибор в режиме омметра). Если нет тестера, можно использовать контрольную лампу (лампочку на 12 В с припаянными проводами).

Подготовительные работы

— Снимаем нижнюю часть пластмассового кожуха рулевой колонки, для облегчения доступа к соединительной колодке замка зажигания.

Проверка замка зажигания автомобилей ВАЗ 2108, 2109, 21099

Поворачиваем ключ в замке зажигания в имеющиеся три положения. Используем тестер в режиме омметра, прижимаем его выводы к замыкаемым контактам замка или подаем плюс от АКБ через контрольную лампу на один проверяемый вывод, минус от АКБ на другой. Если контакты замыкаются, тестер должен показывать наличие некоторого сопротивления, контрольная лампа гореть. В противном случае сопротивление стремится к бесконечности, контрольная лампа не горит.

Последовательность замыкания контактов в замке зажигания ВАЗ 2108, 2109, 21099

Контакты под напряжением 30 и 30/1

Выводы в колодке коричневого и розового провода.

Положение ключа в замке зажигания – 1 (зажигание).

Контакты под напряжением — 30 и INT (наружное освещение, освещение приборов, сигнализация дальним светом), 30/1 и 15/1 (обмотка возбуждения генератора, система зажигания, очиститель ветрового стекла, блок управления электромагнитным клапаном карбюратора, указатели поворота, свет заднего хода, контрольные приборы), 30-15/2 (ближний и дальний свет фар. Противотуманный свет, фароочистители, очиститель заднего стекла, обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор системы охлаждения).

Выводы в колодке черного и розового, коричневого и белого, коричневого и голубого провода.

Контакты под напряжением – 30 и 50, 30/1 и 15/1, 30 и INT (стартер).

Розовый и красный.

Положение ключа в замке зажигания — 3 (стоянка).

Контакты под напряжением — 30 и INT, 30 и 1-Р (все перечисленные в пункте 2 электрические цепи). Контакт «Р» до 1988 года использовался для включения стояночного света.

Выводы в колодке черного и розового провода от замка зажигания.

Примечания и дополнения

— Для полной проверки замка зажигания автомобиля ВАЗ 2108, 2109, 21099 на предмет механических повреждений, оплавления следует снять его с рулевой колонки.

Виды замка

Рассмотрим более детально, какие бывают замки зажигания. На автомобиле ВАЗ-2109 встречаются замки следующих видов:

  1. Нового образца. Замок предусматривает три позиции и короткий ключ.
  2. Старого образца. Замок предполагает четыре позиции, длинный ключ и реле зажигания, четвертая позиция – для стояночного света.

Извлечение ключа проходит в одном положении выключенной системы. В первой позиции включается радио. Во второй рабочей позиции запускаются все электрические потребители. В стартовом расположении включен один стартер, а питание системы, потребляющую мощность, отключено. Когда двигатель в работе, ключ возвращается во вторую позицию. В состоянии покоя без ключа в замке, в нулевой позиции, продолжать работу могут только приборы освещения и аварийная сигнализация.

Добро пожаловать! Замок зажигания ломается довольно таки редко, но всё же это бывает. После поломки замка его конечно же необходимо заменить на новый, но как это сделать спросите вы? Некоторые люди ответ на этот вопрос всё таки знают, а некоторые нет. Для незнающих людей как раз мы и подготовили эту статью, в которой будет описываться детально ход замены замка зажигания. А в конце этой статьи вы найдёте видео ролик, в котором будет подробно описываться ход замены этого замка.

Примечание! Для замены замка зажигания, понадобятся следующие инструменты: Во-первых нужны будут отвертки, а так же пригодится сверло, небольшой молоток, пассатижи и обязательно нужно будет запастись зубилом!

Когда нужно менять замок зажигания и контактную группу? Он подлежит замене при его поломки, а так же при потере ключа, и ещё в том случае если личинка в замке перестала поворачиваться и застопорилась на одном месте. Контактная группа подлежит замене при её деформации, и ещё в том случае если после поворота ключа в замке, двигатель у автомобиля перестал заводится.

Примечание! Прежде чем сразу говорить то что во всём виновата контактная группа замка, сперва проверьте контакты её колодок проводов на работоспособность. (Как проверить контакты контактной группы, смотрите ниже в рубрике: «Проверка контактов колодки проводов»)

Неисправности

Учитывая то, что замок зажигания рассчитан на выполнение двух функций, все поломки делятся на механические и электрические. К механическим неисправностям можно причислить заклинивание личинки в одном из положений, когда невозможно повернуть ключ. Контактная группа, которую пора менять, когда при повороте ключа двигатель автомобиля не заводится или же произошла деформация.

В ситуации когда контакт отсутствует – не функционируют все составляющие системы. При наличии контакта не в том месте, где требуется, произойдет короткое замыкание и перегрев, что приведет к необходимости установки нового замка.

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

  • Отключить аккумуляторную батарею
  • Снять пластмассовый кожух, предварительно открутив винты его крепления.
  • Затем откручиваем два винта крепления замка зажигания к кронштейну.
  • Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
  • Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
  • После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

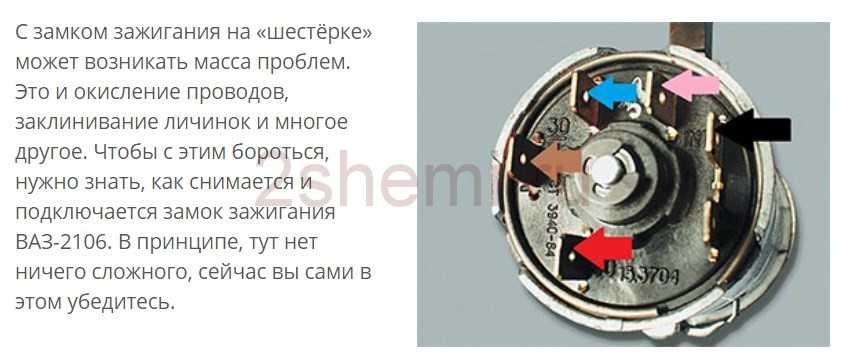

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

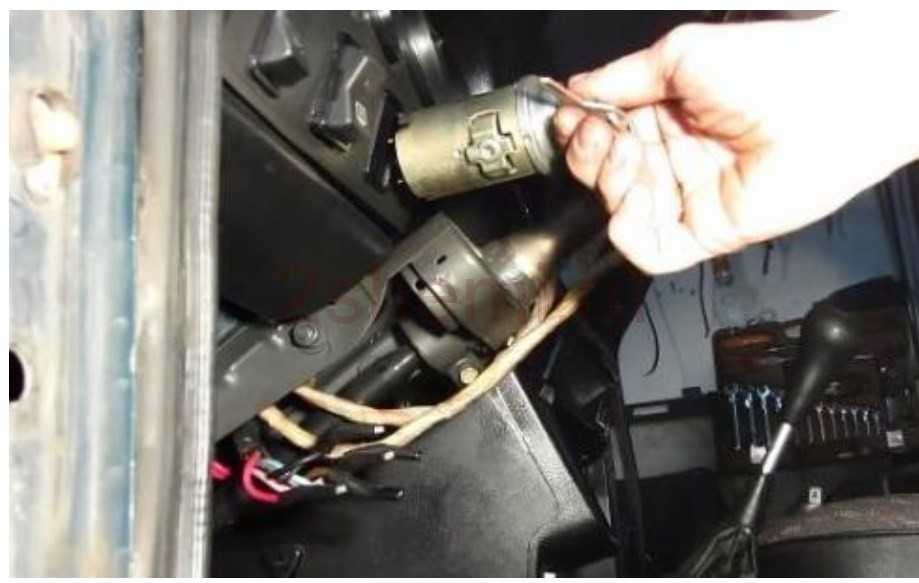

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода

Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах

После этого собираем кожух рулевой колонки.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

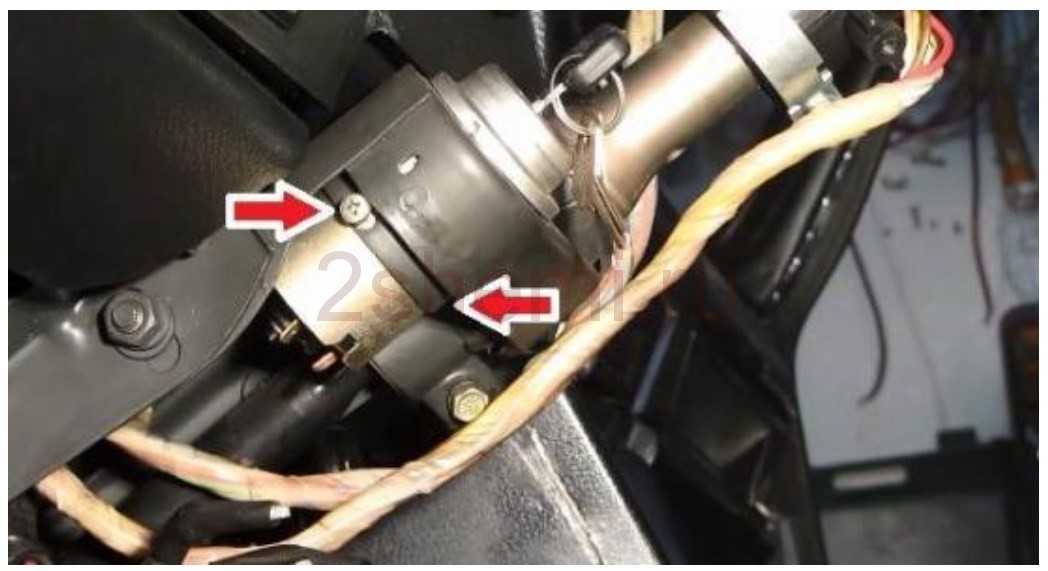

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Перегорает предохранитель вентилятора печки ваз 2107

Проверка катушки зажигания ваз 2112 16 клапанов мультиметром

Регулировка редуктора заднего моста ваз 2106 в домашних условиях

Схема моста ВАЗ 2101-2107, подробное описание частей

Замена замка зажигания на ваз 2114, как выявить поломку, ремонт

Ваз 2112 прогорела прокладка гбц, симптомы

Какое масло заливать в рулевой редуктор ваз 2107

Разборка и сборка КПП автомобиля Ваз 2101. Видео

Проверка замка зажигания на автомобиле ВАЗ 2108, 2109, 21099

В исправном замке зажигания автомобилей ВАЗ 2108, 2109, 21099 при повороте ключа должны замыкаться определенные электрические цепи. Если этого не происходит, то как минимум не будут работать отдельные потребители, максимум автомобиль не заведется. При поиске неисправностей в электрических цепях автомобилей ВАЗ 2108, 2109, 21099 не стоит забывать о проверке замка зажигания.

— тестер (мультиметр или аналогичный прибор в режиме омметра). Если нет тестера, можно использовать контрольную лампу (лампочку на 12 В с припаянными проводами).

— снимаем нижнюю часть пластмассового кожуха рулевой колонки, для облегчения доступа к соединительной колодке замка зажигания.

Проверка замка зажигания автомобилей ВАЗ 2108, 2109, 21099

— находим и разъединяем соединительную колодку замка зажигания под панелью приборов;

— на части колодки жгута проводов ведущей к замку зажигания проверяем исправность замыкания его контактов в определенной последовательности.

Поворачиваем ключ в замке зажигания в имеющиеся 3 положения. Используем тестер в режиме омметра, прижимаем его выводы к замыкаемым контактам замка или подаем плюс от АКБ через контрольную лампу на один проверяемый вывод, минус от АКБ на другой. Если контакты замыкаются, тестер должен показывать наличие некоторого сопротивления, контрольная лампа гореть. В противном случае сопротивление стремится к бесконечности, контрольная лампа не горит.

Последовательность замыкания контактов в замке зажигания ВАЗ 2108, 2109, 21099

1. Положение ключа в замке зажигания – 0 (выключено). Контакты под напряжением 30 и 30/1

Выводы в колодке коричневого и розового провода.

2. Положение ключа в замке зажигания – 1 (зажигание). Контакты под напряжением — 30 и INT (наружное освещение, освещение приборов, сигнализация дальним светом), 30/1 и 15/1 (обмотка возбуждения генератора, система зажигания, очиститель ветрового стекла, блок управления электромагнитным клапаном карбюратора, указатели поворота, свет заднего хода, контрольные приборы), 30-15/2 (ближний и дальний свет фар. Противотуманный свет, фароочистители, очиститель заднего стекла, обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор системы охлаждения).

Выводы в колодке черного и розового, коричневого и белого, коричневого и голубого провода.

3. Положение ключа в замке зажигания – 2 (стартер). Контакты под напряжением – 30 и 50, 30/1 и 15/1, 30 и INT (стартер).

Розовый и красный.

3. Положение ключа в замке зажигания — 3 (стоянка). Контакты под напряжением — 30 и INT, 30 и 1-Р (все перечисленные в пункте 2 электрические цепи). Контакт «Р» до 1988 года использовался для включения стояночного света.

Выводы в колодке черного и розового провода от замка зажигания.

Примечания и дополнения

— для полной проверки замка зажигания автомобиля ВАЗ 2108, 2109, 21099 на предмет механических повреждений, оплавления следует снять его с рулевой колонки.

Признаки неисправности

Какие же симптомы имеет вышедший из строя замок зажигания? Начнем с того, что его неисправность может носить как механический, так и электрический характер. В первом случае это:

  • заклинивание замка в одном из положений;
  • невозможность разблокировать рулевой вал;
  • включение зажигания «неродным» ключом или другим предметом.

При неисправности замка, носящей электрический характер, вы можете заметить следующие признаки:

  • сигнальные лампы на панели приборов не загораются или загораются и периодически гаснут;
  • стартер не запускается;
  • не работают некоторые или все электроприборы, цепь которых запитывается через замок зажигания (прикуриватель, фары, омыватель, дворники и др.).

Работа замка (выключателя) зажигания

В общем случае работа замка зажигания предельно проста: при повороте ключа происходит поворот контактного диска и замыкание тех или иных электрических цепей автомобиля. Причем поворот замка возможен только при использовании индивидуального ключа, завести машину другим ключом невозможно.

Замки зажигания могут иметь три, четыре или пять положений:

  • «Выключено» — в отечественных замках зажигания обозначается как «0», хотя в некоторых старых автомобилях это положение замка обозначалось «I». В современных автомобилях иностранного производства данное положение не зафиксировано и не обозначено на замке;
  • «Включено» или «Зажигание» — в отечественных замках обозначается как «I», хотя иногда встречается и «II» (в автомобилях «Москвич»), в современных авто данное положение имеет обозначение «ON» или «3»;
  • «Стартер» — в отечественных авто обозначается как «II», на некоторых моделях можно встретить обозначение «III» (в автомобилях «Москвич»), в современных автомобилях обозначается «START» или «4»;
  • «Блокировка» или «Стоянка» — в отечественных автомобилях обозначается как «III», иногда как «IV» (в автомобилях «Москвич»), в иностранных автомобилях имеет обозначение «LOCK» или «0»;
  • «Дополнительное оборудование» — в отечественных замках зажигания такого положения нет, в иностранных автомобилях обозначается как «Acc» или «2».

Замена зажигания и проверка


Чтобы заменить замок зажигания, нужно все действия выполнять в определенной последовательности:

  1. Перед выполнением замены необходимо снять минусовую клемму с аккумулятора.
  2. Снимите кожух рулевой колонки и два переключателя, расположенных под рулем.
  3. После этого нужно вставить ключ в замок зажигания и установить в нулевое положение. Это необходимо для того, чтобы произошло отключения противоугонного устройства.
  4. Далее открутите 4 болта, на которых держится замок зажигания. Если установлены болты со срезанной головкой, следует сбить их с помощью молотка и зубила.
  5. После откручивания (сбивания) болтов, достаньте их из отверстий, воспользовавшись плоскогубцами.
  6. С левой стороны уберите скобу, а потом с правой – снимайте замок зажигания.
  7. Потом разъедините колодку проводов с электрическим разъемом.
  8. Заберитесь под приборную панель, там отсоедините разъемы замка зажигания от реле.

Установка нового замка должна выполняться шаг за шагом в обратной последовательности.

Чтобы проверить контакты на колодке проводов, воспользуйтесь омметром. На приборе обязательно должен высвечиваться ноль. Если его показания другие – меняйте контактную группу.

Чтобы изменить контактную группу, нужно выполнить следующие действия:

  1. Воспользовавшись отверткой, открутите винт, на котором крепится крышка.
  2. Отогните пластиковые защелки, которые держат крышку, потом снимите ее.
  3. Снимите контактную группу.

Устанавливается контактная группа также в обратной последовательности.

Не во всех случаях удастся обнаружить на ВАЗ-2109 четыре болта на рулевой колонке. На некоторых моделях он может быть закреплен при помощи двух болтов и крючка.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
