Проверка конденсатора трамблера на автомобилях ваз 2105, 2107

Как проверить реле зажигания на «семёрке»

Проверить реле зажигания можно прямо на автомобиле, поэтому эту процедуру можно провести самому и за две-три минуты. Однако для точности работы рекомендуется вооружиться мультиметром или хотя бы обычной лампочкой-индикатором. Далее необходимо действовать по следующему алгоритму:

После подачи питания на реле необходимо замерить напряжение, которое выдаёт устройство. Если при подаче тока на выводы 85 и 86 нет замыкания, то реле неисправно. Работоспособность реле определяется замыканием контактов между 30 и 87 выводами. Нумерация выводов указана на самом реле с обратной стороны.

Ремонт контактного трамблёра

Ремонт прерывателя-распределителя или его диагностику лучше проводить, предварительно сняв устройство с двигателя. Во-первых, так будет намного удобнее, а во-вторых, вы получите возможность оценить общее состояние трамблёра.

Демонтаж прерывателя-распределителя ВАЗ 2101

Чтобы снять трамблёр с двигателя, потребуются два гаечных ключа: на 7 и 13 мм. Порядок демонтажных работ следующий:

  1. Отсоединяем минусовую клемму от АКБ.
  2. Находим трамблёр. Он расположен на блоке цилиндров силовой установки с левой стороны.

  3. Рукой аккуратно снимаем высоковольтные провода с контактов крышки.
  4. Отсоединяем резиновую трубку от резервуара вакуумного регулятора.

  5. Ключом на 7 мм откручиваем гайку, которая крепит клемму низковольтного провода.

  6. Используя ключ на 13 мм, отпускаем гайку, удерживающую прерыватель-распределитель.

  7. Извлекаем трамблёр из его посадочного отверстия вместе с уплотнительным кольцом, выполняющим функцию сальника.

  8. Протираем нижнюю часть вала чистой тряпкой, удаляя с неё следы масла.

Разборка трамблёра, дефектовка и замена вышедших из строя узлов

На этом этапе нам потребуются следующие инструменты и материалы:

  • молоток;
  • тонкая выколотка или шило;
  • гаечный ключ на 7 мм;
  • шлицевая отвёртка;
  • мелкая наждачная шкурка;
  • мультиметр;
  • медицинский шприц на 20 кубиков (необязательно);
  • жидкость против ржавчины (WD-40 или аналог);
  • карандаш и лист бумаги (для составления перечня деталей, которые нужно будет заменить).

Порядок работ по разборке и ремонту трамблёра следующий:

Отсоединяем крышку устройства от корпуса. Для этого необходимо отогнуть две металлические защёлки рукой или при помощи отвёртки.
Осматриваем крышку снаружи и внутри. Никаких трещин и сколов на ней быть не должно

Уделяем особое внимание состоянию электродов. В случае обнаружения незначительных следов подгорания устраняем их при помощи наждачной бумаги

Если же контакты подгорели сильно, или крышка имеет механические повреждения, заносим её в список деталей на замену.

Оцениваем состояние бегунка. Если он имеет признаки износа, заносим в список и его. В ином случае чистим бегунок шкуркой.
Включаем мультиметр, переводим его в режим омметра (до 20 кОм). Измеряем величину сопротивления резистора бегунка. Если оно выходит за рамки 4–6 кОм, вносим резистор в список будущих покупок.

Отвёрткой выкручиваем два винта фиксации бегунка. Снимаем его.

Осматриваем грузики механизма центробежного регулятора. Проверяем состояние пружин, отводя грузики в разные стороны. Пружины ни в коем случае не должны быть растянутыми и болтаться. Если же они болтаются, делаем соответствующую запись в нашем списке.

Используя молоток и тонкую выколотку (можно шило), выбиваем штифт, который крепит муфту вала. Снимаем муфту.

Осматриваем шлицы вала трамблёра. При обнаружении следов износа или механических повреждений вал однозначно нужно заменить, поэтому «берём на карандаш» и его.
При помощи ключа на 7 мм отпускаем гайку крепления провода конденсатора. Отсоединяем провод.
Выкручиваем винт, которым крепится конденсатор. Снимаем его.

Производим диагностику вакуумного регулятора УОЗ. Для этого отсоединяем от штуцера карбюратора второй конец шланга, который идёт от «вакуумника». Один из концов шланга опять надеваем на штуцер резервуара вакуумного регулятора. Другой конец насаживаем на кончик шприца и, вытягивая его поршень, создаём в шланге и резервуаре вакуум. Если под рукой шприца нет, разрежение можно создать ртом, предварительно очистив конец шланга от грязи. При создании разрежения подвижная пластина трамблёра должна проворачиваться. Если этого не происходит, скорее всего, вышла из строя мембрана в резервуаре. В этом случае вносим резервуар в свой список.

Снимаем стопорную шайбу тяги с оси. Отсоединяем тягу.

Выкручиваем винты крепления резервуара (2 шт.) плоской отвёрткой.

Отсоединяем резервуар.

Откручиваем гайки (2 шт.), крепящие контакты прерывателя. Для этого используем ключ на 7 мм и отвёртку, которой придерживаем винты с обратной стороны. Демонтируем контакты. Осматриваем их и оцениваем состояние. Если они сильно пригорели, вносим контакты в список.

Шлицевой отвёрткой выкручиваем винты, которые фиксируют пластину. Снимаем её.

Извлекаем подвижную пластину в сборе с подшипником из корпуса.

Проверяем подшипник на предмет люфта и заеданий путём пошатывания и проворачивания внутреннего кольца. При выявлении этих дефектов готовим его под замену.
Приобретаем детали согласно нашему списку. Осуществляем сборку трамблёра в обратной последовательности, меняя вышедшие из строя элементы на новые. Крышку и бегунок пока устанавливать не нужно, так как нам придётся ещё выставлять зазор между контактами.

Пошаговая инструкция

Поворачивают ключом коленчатый вал и совмещают метку на его шкиве с длинной риской на блоке.

Если клапанная крышка демонтирована, нужно ориентироваться по метке на шестерне распределительного вала. Затем с трамблера снимают крышку и поворачивают его вал таким образом, чтобы бегунок находился напротив четвертого цилиндра. Далее трамблер вставляют в двигатель, придерживая бегунок, а трамблер надежно фиксируют гайкой.

Подключают провода и включают зажигание. Гайку отпускают и медленно прокручивают трамблер за его корпус. Когда лампа вспыхнет, трамблер закрепляют в этом положении. Зажигание лучше выключить, чтобы убедиться, что контакты в трамблере разомкнуты. Можно проверить зазор между ними при помощи щупа.

Так можно выставить зажигание на ВАЗ-2105, но это только первоначальная настройка. Для стабильной работы двигателя понадобится корректировать УОЗ.

Поиск неисправностей в системе зажигания

Неисправности системы зажигания автомобиля неприятны тем, что любая из них, всегда сопровождается серьезными перебоями в работе двигателя или полной его остановкой. Главный признак неисправности системы зажигания – полное отсутствие или “слабая” искра между электродами свечей зажигания. Что делать если нет искры, и где её искать? Об этом и не только читайте в нашем материале.

Чаще всего искра пропадает именно в тот момент, когда нужно куда-либо ехать

Чтобы не толкать машину в ближайший автосервис, важно понимать, от чего зависит работа системы зажигания, тогда и поиск пропавшей искры не вызовет особых затруднений

В конце этой статьи смотрите видео-инструкцию по поиску искры в системе зажигания автомобилей ВАЗ.

А ниже мы предлагаем познакомиться с алгоритмом поиска пропавшей искры в системе зажигания автомобиля.

Почему нет искры на свечах зажигания?

Причин отсутствия искры на свечах зажигания может быть несколько. Чаще всего виновниками неисправности являются:

  • Аккумуляторная батарея;
  • Высоковольтные провода;
  • Катушка зажигания;
  • Распределитель зажигания;
  • Неисправности в цепи низкого напряжения.

Также особое внимание при отсутствии искры следует уделить проверке качества контактов и электрических соединений элементов системы зажигания. Проверить состояние контактов можно просто потеребив их рукой. Внимательно осмотрите провода и блоки системы зажигания – при обнаружении на них грязи, масла или воды, их обязательно нужно протереть сухой тряпкой

После этого попробуйте завести двигатель, возможно, что на этот раз он заведется

Внимательно осмотрите провода и блоки системы зажигания – при обнаружении на них грязи, масла или воды, их обязательно нужно протереть сухой тряпкой. После этого попробуйте завести двигатель, возможно, что на этот раз он заведется.

Проверка аккумуляторной батареи

Явным признаком проблем с аккумулятором является глухой и тихий сигнал «клаксона». Также при проблемах с АКБ во время вращении стартера, как правило, гаснут контрольные лампочки на панели приборов. В таком случае причиной отсутствия искры может быть плохой контакт на клеммах или низкий заряд батареи.

  1. Если клеммы окислены, их необходимо зачистить и плотно затянуть. Кроме того, можно использовать графитовую смазку, которая надежно защитит контакты от окисления в будущем.
  2. В случае разряда аккумуляторной батареи, её необходимо зарядить при помощи зарядного устройства.

О том как правильно заряжать автомобильный аккумулятор и обслуживать его читайте в нашей инструкции по зарядке АКБ.

Проверка высоковольтных проводов

Далее стоит осмотреть провода высокого напряжения: они должны иметь аккуратный не “разлохмаченный” внешний вид, без нарушений изоляции, иначе, их придется заменить. Если провода в порядке, тогда можно начинать поиск искры.

Поиск искры рекомендуем начать со свечных проводов. Для этого нужно снять наконечник свечного провода со свечи зажигания и поднести его к “массе” (ближайшей металлической неокрашенной части кузова или двигателя) на расстояние 5-8 мм, после чего, необходимо на несколько секунд включить стартер.

Вращение стартера должно сопровождаться бесперебойной яркой искрой белого цвета с легким голубым оттенком. При отсутствии искры нужно проверить катушку зажигания. Искра фиолетового, красного или желтого цвета свидетельствует о неисправностях в системе зажигания.

Также стоит отметить, что сами свечи зажигания крайне редко выходят из строя все одновременно. При наличии “искры” в свечных проводах, проверить любую свечу зажигания можно, вывернув её из головки блока цилиндров, и надев на неё свечной провод. Металлической частью свечи прикоснитесь к “массе” автомобиля, и вращая стартер, убедитесь в наличии или отсутствии искры на электродах свечи.

Менять свечи зажигания необходимо в сроки, установленные регламентом технического обслуживания для вашего авто (обычно через каждые 15-25 тыс. км).

Узнать больше о маркировке и калильном числе свечей зажигания можно из нашего материала по этой ссылке.

Регулировка на карбюраторных версиях

В большинстве учебников и книг по ремонту «классики» рассказывается, как выставить зажигание на карбюратор ВАЗ-2105 с помощью контрольной лампочки. Опытные автовладельцы “Жигулей” легко могут без нее обойтись.

Для правильной настройки зажигания нужно обеспечить все условия. Метки на шкиве коленчатого вала должны находиться напротив длинной метки на крышке ГРМ.

Круглая метка на шестерне распределительного вала должна совпадать с приливом на корпусе распредвала. Поршень в четвертом цилиндре должен быть установлен в ВМТ, а контакты в трамблере должны быть разомкнуты. Контакт бегунка направлен к неподвижному контакту четвертого цилиндра.

Лампочка нужна для контроля момента искрообразования. Ее подключают одним концом к выводу “К” на катушке, а другим — к массе. В данный момент поршень первого цилиндра также установлен в ВМТ, но не на такт сжатия, а на такт выпуска газов. Как правильно выставить зажигание на ВАЗ-2105? Настройка осуществляется по четвертому цилиндру.

Как проверить катушку зажигания

Существует два основных способа, с помощью которых можно самостоятельно проверить работоспособность катушки зажигания. Перечислим их по порядку.

Если свечи зажигания вашего автомобиля внезапно перестают давать искру, проблема может быть связана с неполадками катушки зажигания. Это устройство, представляющее собой импульсный трансформатор, имеет достаточно простую конструкцию. На его металлическом сердечнике располагается вторичная обмотка, содержащая 30 000 витков тонкого медного провода. Она, в свою очередь, накрывается первичной обмоткой, для изготовления которой используется проволока несколько большей толщины.

Подключение катушки зажигания осуществляется следующим образом:

  • один из концов вторичной и первичной обмоток подключается к аккумулятору авто для подачи на устройство питания;
  • вторым концом первичная обмотка соединяется с распределителем;
  • общий провод, соединяющий между собой обе обмотки, подключается к коммутатору напряжения.

Как только цепь размыкается, на вторичную обмотку подается ток большой силы, который и провоцирует возникновение искры на свече зажигания. Если этого не происходит, машина просто не заведется.

Пропуски зажигания во всех цилиндрах: причины

Пропуском зажигания называется ситуация, когда один цилиндр ускоряется медленнее других. Происходят перебои в работе двигательной системы. Автомобиль может перестать двигаться. На этом фоне такие проблемы, как увеличение расхода горючего и запах топлива из выхлопной трубы, уходят на второй план. Движение на машине с подобной неисправностью можно сравнить с ездой на лошади, у которой нет одной ноги.

Для решения проблемы нужно определить, в каком направлении вести поиски

В первую очередь обратите внимание на качество горючего. Из-за низкокачественной топливной смеси могут забиться форсунки

Ничего, кроме перехода на добротное топливо, здесь не поможет. Обеднение горючей смеси происходит из-за сильного засорения фильтра или неисправности насоса для подачи горючего.

Если одна из свечей или несколько пробиты, ошибка зажигания обеспечена. Тем же чревато использование воспламенителей со слишком большим зазором.

Пропуск зажигания может быть спровоцирован повреждением высоковольтных проводов или использованием проводки со слишком большим сопротивлением.

Степень сжатия горючего должна быть равномерной. Нарушения в этом процессе вызываются малой компрессией. Это тоже приводит к ошибкам в системе зажигания.

Другая причина — нарушения в системе ГРМ. Регулировать зазоры этого механизма нужно правильно. Нарушение герметичности гидравлических компенсаторов недопустимо.

Деформация цилиндров — последняя причина сбоев в работе двигательной системы. Речь здесь об изменении зазора между цилиндром и поршнем. При проблемах с зажиганием водителей так и тянет обследовать всю электрическую схему автомобиля, но часто все объясняется неисправностью клапанов.

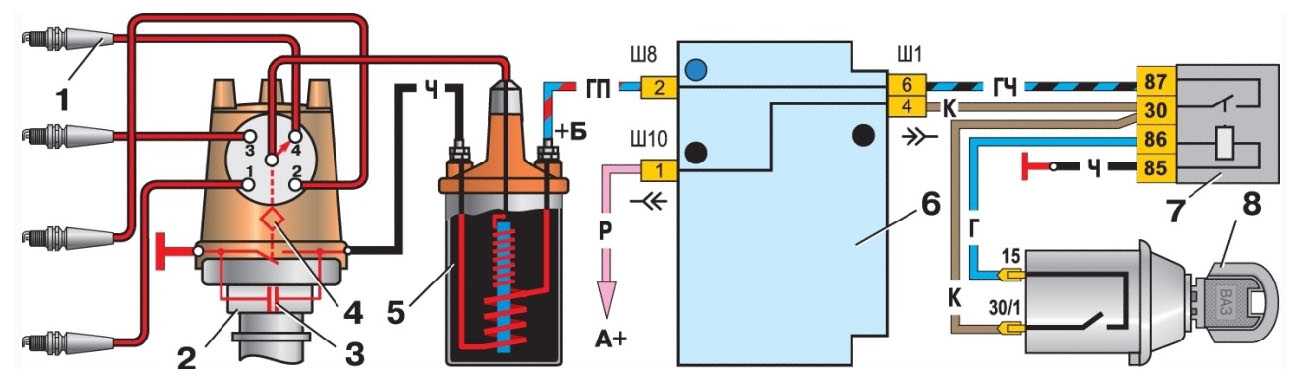

УСТРОЙСТВО СИСТЕМЫ ЗАЖИГАНИЯ ВАЗ

На ВАЗ моделей 2101-07 устанавливалось два типа зажигания – контактное и бесконтактное. Принципиальная разница у них в том, что у бесконтактной СЗ в трамблере отсутствует контактная группа, а роль прерывателя выполняет датчик импульсов (датчик Холла). В контактной СЗ в момент размыкания контактов во вторичной цепи обмотки катушки зажигания (КЗ) возникает высоковольтный импульс, который затем с помощью распределителя подается на свечи. Контактная схема зажигания  выглядит так:

  • Трамблер;
  • Коммутатор;
  • Катушка зажигания;
  • Провода со штекерами.

Но какая бы СЗ не устанавливалась на «Классике», в любом случае она нуждается в регулировке.

Причины дефектов

Поломки катушек зажигания могут быть вызваны с несколькими факторами, а именно:

  1. Механическое воздействие. Возможно простое старение устройства привело к коррозии изоляции, что вызвало ее разрушение. Возможно от случайного удара повредился корпус и масло из катушки вытекло, а это привело к ее перегреву. В таких случаях лучше сразу заменить преобразователь новым.
  2. Нарушение контакта. В летний период и межсезонье из-за попадания влаги на контактной группе может появиться окисление. Это приводит падению мощности напряжения в свечах зажигания.
  3. Перегрев. Такой дефект более распространен на катушках индивидуального типа. В летнюю жару, а также при длительных поездках вряд ли Вы сможете контролировать температуру катушки зажигания. Однако во избежание таких ситуаций можно использовать качественные устройства и жидкости охлаждения.
  4. Повышенная вибрация. Также особо опасны при использовании индивидуальных катушек зажигания. Основная вибрация воздействующая на устройство исходит от цилиндров ДВС. Для уменьшения воздействия этих сил достаточно своевременно устранять неполадки в работе мотора.

В принципе катушка долговечный и очень надёжный элемент, а главная причина при большинстве поломок – это банальное старение, что и приводит к нарушениям изоляции и нормальной работе. Ниже приведем способы проверки целостности катушек.

Устройство и схема подключения

Внутри модуля системы зажигания (каталожный номер 2111-3705010) находятся преобразователи напряжения и электронные компоненты, распределяющие импульсы по сигналам от внешнего сенсора. Элементы соединяются перемычками, которые прикреплены припоем на оловянно-свинцовой основе. Корпус выполнен из диэлектрического материала, не разрушающегося под воздействием вибраций и перепадов температур. Выходы оборудованы контактными пластинами, к которым подключаются ответные элементы высоковольтных кабелей.

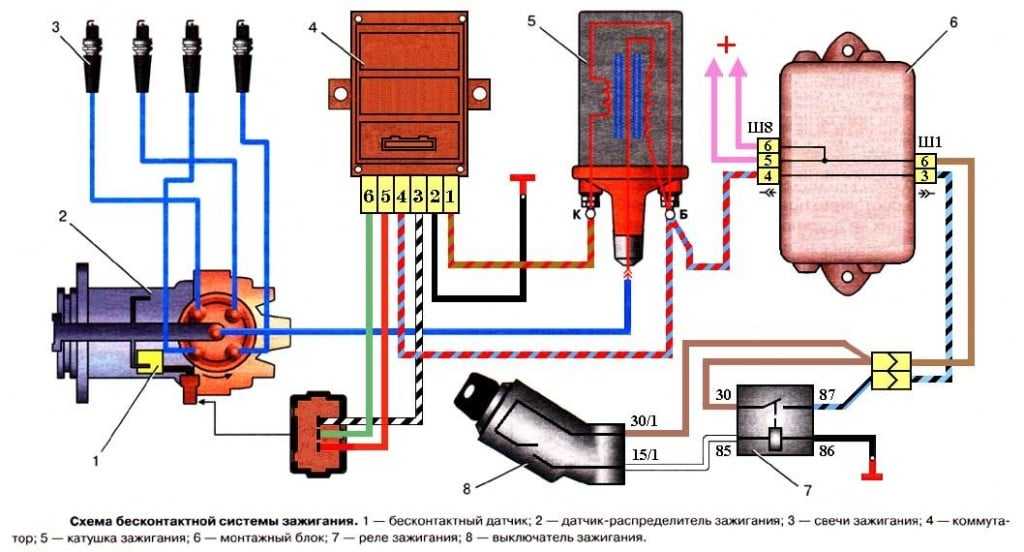

Схема системы зажигания.

Инструкция по подключению

  1. Установить катушку на блок цилиндров и закрепить винтами.
  2. Подключить штекер моторного жгута электропроводки.
  3. Соединить выходы катушки со свечами высоковольтными проводами с соблюдением порядковых номеров цилиндров. Цифры нанесены на корпусе модуля. На двигателе цилиндры отсчитываются от шкива привода вспомогательных агрегатов.
  4. Подключить батарею и провернуть коленчатый вал стартером для запуска двигателя.

О выборе катушек зажигания на ВАЗ 2107

Автомобили ВАЗ 2107 последних выпусков комплектуются контактными системами зажигания, в которых используется катушка Б117А отечественного производства. Устройство вполне надёжное, однако у всякой детали есть свой срок службы. И когда Б117А выходит из строя, найти её в продаже довольно сложно.

Штатная катушка ВАЗ 2107 — Б117А

По этой причине автомобилисты предпочитают устанавливать катушку 27.3705. Она стоит дороже (от 600 рублей). Такая высокая цена объясняется тем, что катушка 27.3705 внутри заполнена маслом, а магнитопровод в ней — разомкнутого типа. Именно это устройство рекомендуется использовать при замене сгоревшей катушки.

Катушка 27.3705 — маслонаполяемая, с разомкнутым сердечником

Здесь же следует отметить и третий вариант: катушку 3122.3705. Масла в этой катушке нет, а магнитопровод замкнутый. Несмотря на это, стоит она дороже, чем 27.3705 (от 700 рублей). Катушка 3122.3705 так же надёжна, как и 27.3705, но с учётом её завышенной цены большинство автовладельцев останавливает свой выбор на 27.3705. Катушки иностранного производства на ВАЗ 2107 не устанавливаются.

Электронное зажигание

Здесь все немного проще. Давайте посмотрим, как выставить электронное зажигание на ВАЗе. Вместо механического прерывателя в системе работает коммутатор и датчик Холла.

Процедура довольна проста. Для безопасности снимают минусовую клемму с АКБ. Далее вращают коленвал до совмещения с длинной меткой – в этом положении поршень четвертого цилиндра будет находиться в ВМТ (верхней мертвой точке).

Далее необходимо снять крышку распределителя зажигания. Бегунок должен смотреть на провод четвертого цилиндра. Можно использовать искру от свечи либо лампу. Особой разницы, как выставить зажигание на ВАЗ-2105, нет. Трамблер медленно поворачивают в одну и в другую сторону. Когда проскочила искра или вспыхнула лампа, нужно остановиться. Далее трамблер поворачивают совсем немного в сторону минуса и закрепляют.

Классификация ошибок пропуска зажигания

При нестабильной работе системы зажигания появляется несвоевременное воспламенение топлива. Система подсчитывает количество задержек и может отключить неработающие цилиндры. На большинстве автомобилей основным признаком проблемы является загорание на приборной панели ошибки P:

  • Р0301 — неисправность в 1 цилиндре;
  • Р0302 — во 2 цилиндре;
  • Р0303 — в 3 цилиндре;
  • Р0304 — в 4 цилиндре.

Основной признак проблемы — запах горючего в выхлопе. Поскольку воспламенения топлива не произошло, оно выходит в первоначальном виде и начинает распространять характерный запах. Появятся хлопки, а мотор потеряет мощность или начнет троить.

Замена модуля зажигания ваз 2107 инжектор

Зимой машине пришлось несладко. Впервые за 5 лет своей жизни ей пришлось ночевать не в гараже, а на улице. А тут ещё и с погодой жутко «повезло» — то снегопад, то слякоть, то ураган… Поэтому приходилось и заводиться в конкретный мороз… и буксовать в снегу, поднимая обороты двигателя до красной зоны… И когда после очередного подобного экстрима движок вдруг зачихал, а борткомпьютер показал пропуски зажигания во 2-м и 3-м цилиндрах – я особо не удивился. Запасной комплект проводов всегда был с собой. Я поставил их – и всё стало в порядке. Было это в феврале… А недавно движок снова стал как-то хандрить, вроде даже с намёком на подтраивание. При этих симптомах первое, на что я грешу – это зажигание… Попытка заменить свечи-провода на новые особого эффекта не дала: симптомы продолжились, свечи как-то быстро покрылись нагаром. А через некоторое время снова БК показал пропуски во 2-м и 3-м цилиндрах.

Решил попробовать заменить модуль зажигания. Всё-таки пробег за 70 тысяч – читал я, что наши модули не всегда выхаживают по столько… Кроме того: раз пропуск зажигания идёт ОДНОВРЕМЕННО во 2-м и 3-м цилиндрах, то это явно указывает на модуль: так как у него две пары катушек зажигания — одна выдаёт искру одновременно на 1-й и 4-й цилиндры, вторая — на 2-й и 3-й.

Ну, собственно, купил и поставил. Проблем при замене особых нет. Главное – снять (а потом поставить обратно) воздушный фильтр! До сих пор добрым словом вспоминаю «изобретателей» этого крепления на резинках! Процесс снятия-установки иначе как онанизмом не назовёшь! А сам модуль снимается шестигранником на 5: четыре винтика – и он в руках. Заодно снял кронштейн, на котором он крепится: промыл всё соляркой – поставил на место… После установки нового модуля неприятные симптомы, вроде бы, пропали.

Модуль зажигания входит в систему управления двигателем и служит для преобразования электроэнергии и подачи ее на свечи в зависимости от сигналов подаваемых от контроллера.

Модуль зажигания установлен на кронштейне, закрепленном с левой стороны блока цилиндров.

Он включает в себя два управляющих электронных блока и два высоковольтных трансформатора (катушки зажигания).

К выводам высоковольтной обмотки одного трансформатора подключены свечные провода 1- и 4-го цилиндров, к выводам другого – 2- и 3-го цилиндров.

Таким образом, искра одновременно проскакивает в двух цилиндрах (1–4 или 2–3) – в одном в конце такта сжатия (рабочая искра), в другом в конце такта выпуска (холостая).

Модуль зажигания не ремонтируют, при выходе из строя его заменяют.

Свечи зажигания А17ДВРМ или их аналоги с резистором подавления помех (сопротивление 4–10 кОм) и центральным электродом с медным сердечником. Зазор между электродами составляет 1,0–1,1 мм.

Проверку модуля зажигания можно посмотреть в статье «Как проверить катушки зажигания»

Рассмотрим демонтаж модуля двигателя ВАЗ-2104

Отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи.

Снимаем корпус воздушного фильтра.

Снимаем с выводов модуля наконечники высоковольтных проводов.

Диагностика и проверка катушки зажигания Ваз 2106

Как проверить катушку зажигания автомобиля ВАЗ-2106 в домашних условиях? Лучший способ – воспользоваться мультиметром или омметром. Тестирование обмоток с помощью данного оборудования осуществляется таким образом:

  • чтобы убедиться в исправности первичной обмотки, подключаем омметр к боковым ее выводам и смотрим на показатели сопротивление. Для полностью рабочей катушки зажигания оно должно составить не менее 3-4 Ом. В противном случае устройство потребуется ремонтировать или заменять;
  • для проверки вторичной обмотки один из выходов омметра присоединяется к тому же боковому, а второй – к центральному выводу на самом импульсном трансформаторе. Нормальный показатель находится где-то в пределах 7,5-9,2 Ом. Чтобы получить точные данные, лучше воспользоваться руководством по эксплуатации вашего автомобиля. При наличии каких-либо отклонений катушка зажигания подлежит однозначной замене.

Перед выполнением описанных выше проверок необходимо отключить от аккумулятора минусовую клемму. Это поможет исключить риск короткого замыкания

Диагностика и проверка катушки зажигания Ваз 2106

Проверка наличия искры

Проверка искры возможна при помощи нескольких способов: на «массу», посредством использования мультиметра, специальным тестером на пеьезоэлементе. Первый способ самый простой. Корпус выкрученной свечи подносится к металлу (обычно это блок цилиндров двигателя), после чего мотор прокручивается стартером и анализируется наличие искры.

Обратите внимание, указанный способ проверки нельзя применять во время диагностики инжекторных автомобилей. Дело в том, что на авто с инжектором присутствует ЭБУ и другое электрооборудование, которое является достаточно чувствительным и может быть выведено из строя

На фото представлена проверка искры свечи на Ваз 2106

Второй способ позволяет в большей степени оценить состояние свечи зажигания, выявить пробой и т.д. Использование специального тестера является методом проверки искры на ижекторных авто, напоминая по своему принципу проверку путем анализа пробоя искры на «массу» (первый способ). При этом риск спалить блок управления минимизирован.  Теперь давайте поговорим о том, как проверить искру на инжекторном двигателе.

Проверка вторичной обмотки

Вторичная обмотка катушки проверяется практически таким же образом, только один из проводов омметра нужно подсоединить к боковому выводу, а второй — к центральному на катушке. Ниже все продемонстрировано на деле:

Здесь данные сопротивления уже совсем другие и при нормальной работе они должны быть в районе 7,4-9,2 кОм. Судя по показаниям прибора, мой случай показывает и подтверждает повторно, что с катушкой все нормально.

На фото представлена проверка вторичной обмотки катушки зажигания Ваз 2106

Чтобы не было недоразумений, хочу предупредить, что приведенные в этой статье цифры в большей степени относятся к катушкам зажигания ВАЗ 2106 типа Б117-А, хотя на многих моделях параметры идентичны. Но все же для своей модификации лучше посмотреть данные в специализированных источниках.

Если в результате проведенной проверки выяснилось, что элемент неисправен, то необходимо произвести его замену на новый.

Проверка трамблера

Если катушка исправна, но двигатель не заводится, проблему нужно искать в трамблере, для этого нужно снять его верхнюю крышку, отстегнув 2 защелки. Внутреннюю часть крышки нужно внимательно осмотреть, все контакты и уголек должны быть целыми. С трамблера нужно вытащить бегунок и тоже осмотреть его изнутри, бывает, что он трескается и искра бьет на массу.

Фото: Проверка трамблера Ваз 2106

Далее нужно внимательно осмотреть контакты прерывателя и при необходимости почистить их тонкой наждачной бумагой. Еще нужно осмотреть конденсатор, который обычно прикручен к трамблеру, без него искры тоже не будет. Чтобы проверить конденсатор, на него нужно подать питание с аккумулятора, а затем подключить лампочку или закоротить контакты металлическим предметом. Если лампочка не моргнет и не будет искры при замыкании, конденсатор не исправен. Его можно заменить любым другим, только не полярным.

В заключении хочется отметить тот факт, что никогда не следует проверять искру на зазор от провода до двигателя, при этом катушка зажигания быстро выходит из строя и ВАЗ 2106 уже не выйдет завести без ее замены. Все это происходит потому, что катушку пробивает изнутри, а все из-за сильно большого зазора на пробой.

Функция трамблера в системе зажигания карбюраторного автомобиля

1. Двигатель не запускается:-нет зазора или слишком большой зазор между контактами прерывателя;-обгоревшие и грязные контакты;-вышел из строя конденсатор;-перегорело помехоподавительное сопротивление «бегунка»;-«пробита» крышка трамблера;-оборван провод низкого напряжения или окислены его клеммы;

-сгорел датчик Холла (бесконтакное зажигание).2. Двигатель «трясет» на холостом ходу:-зазор между контактами не в норме;-слишком «раннее» зажигание.3. Двигатель «дергается» на высоких оборотах:-слишком большой зазор между контактами прерывателя;-ослабла пружина подвижного контакта прерывателя;

-ослабли пружины центробежного регулятора.4. «Дерганье», перебои на всех режимах двигателя:-повреждение проводов высокого напряжения, окислены или слабо сидят в гнездах;-грязные, замасленные, обгоревшие контакты прерывателя;-изношен или сломан уголек подвижного контакта в крышке трамблера;

-трещины и прогары «бегунка» и крышки трамблера;-конденсатор «полупробит», просится на замену;-втулки изношены и валик трамблера «люфтит»;-неисправен коммутатор бесконтактной системы зажигания.5. Машина медленно разгоняется, много расходует топлива:-неправильно установлен угол опережения зажигания.

Прерыватель зажигания на ВАЗ 2107 может нуждаться в ремонте в результате механических повреждений, износа элементов конструкции, а также из-за попадания влаги внутрь устройства.

Ремонт трамблера возникает при:

  • появлении трещин и других повреждений на крышке устройства, обычно в этой части конструкции перегорают контакты;
  • поломке бегунка;
  • выходе из строя датчика Холла;
  • износе подшипниковых деталей вала;
  • обрыве контакта регулятора;
  • пробитой диафрагме вакуумного регулятора.

Если речь идет о контактной конструкции, то в ней также может выйти из строя конденсатор.

Что касается симптомов поломки узла, то они следующие:

  • силовой агрегат не в силах развить мощность;
  • двигатель стал троить, один либо несколько цилиндров при этом могут не функционировать;
  • работа силового агрегата сопровождается хлопками в выхлопную трубу или карбюратор;
  • когда при разгоне водитель жмет на педаль газа, может быть слышна детонация;
  • мотор не запускается.

Признаки неисправности катушки зажигания

Если после поворота ключа в замке зажигания вы услышали, что стартер крутит, но мотор не заводится, то как правило, это может означать, что катушка зажигания работает некорректно или вышла из строя. Хотя причин, по которым мотор не запускается, когда вы пытаетесь его завести, существует очень много: свечи, ВВ-провода, проблемы в топливной (насос, топливный фильтр, забита магистраль), и так далее…

Но если все-таки причина в катушке зажигания, то понять это можно по таким симптомам:

  • Отсутствует искра на свечах;
  • На ВВ-проводах нет тока;
  • Визуальные дефекты (трещины и сколы на корпусе катушки);
  • Запах горелого под капотом, который оставляет следы плавления катушки зажигания (сгорела обмотка первичная или вторичная).
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
