Снятие и установка двигателя ваз-21213

Chevrolet Niva | Снятие двигателя

Снятие двигателя

• Снимите капот (см. главу «Кузов»).

• Отсоедините от аккумуляторной батареи сначала провод массы, затем положительный провод.

• Отверните болты крепления брызговика под силовым агрегатом и снимите брызговик • Снимите коробку передач

• Если на автомобиле установлен гидроусилитель рулевого управления, снимите приводной ремень насоса усилителя, отверните крепления насоса и отведите насос в сторону вместе с присоединенными шлангами

Внимание: если шланги отсоединяются, после установки необходимо будет удалить воздух из гидравлической системы усилителя

• Если автомобиль оборудован кондиционером, отверните крепления компрессора кондиционера и отведите его в сторону вместе с присоединенными шлангами.

Внимание: ни в коем случае не открывайте рабочий контур системы кондиционирования, т.к. попадание на кожу хладагента, содержащего фреон, может вызвать обморожение. • Слейте охлаждающую жидкость

• Слейте охлаждающую жидкость.

• Отсоедините электрический разъем от датчика давления масла На рисунке показан датчик двигателя М20. расположенный под правой опорной балкой двигателя. В других двигателях он может располагаться на головке цилиндров или на корпусе масляного фильтра.

Внимание: если шланги системы охлаждения крепятся зажимными хомутами, их необходимо срезать бокорезами и при установке шлангов заменить винтовыми

• Отсоедините трос привода дроссельной заслонки (1) от рычага управления дроссельной заслонкой. Для этого полностью откройте дроссельную заслонку, узкой отверткой вытолкните наконечник троса (3) из держателя. Сожмите выступы (2) держателя и вытолкните его из рычага управления дроссельной заслонкой. Выведите трос вниз через прорезь в рычаге.

• Если на автомобиле установлена автоматическая коробка передач, отсоедините от рычага дроссельной заслонки трос управления коробкой передач.

• Отверните кронштейн (указан стрелкой).

• Ослабьте хомут (1), выведите воздушный шланг из кронштейна (указан стрелкой) на корпусе воздухоочистителя и снимите.

• Разрежьте стяжки крепления шланга охлаждающей жидкости (2) к корпусу воздухоочистителя.

• Отсоедините разъем (3).

• Раскройте хомут (1) и отсоедините воздушный шланг.

• Снимите воздухоочиститель, ослабив гайки (2).

• Отсоедините шланг охлаждающей жидкости (1). Для этого ослабьте и сдвиньте назад хомут.

• Отсоедините топливные шланги (2) и (3), предварительно пометив их с помощью липкой ленты, чтобы не перепутать при установке. Для снятия шлангов необходимо раскрыть хомуты.

• Отсоедините разъем (1) от регулятора холостого хода.

• Снимите электрический провод из держателя (2).

• Отсоедините вакуумный шланг (3) усилителя тормозного привода.

• Снимите шланги отопителя (1) и (2). предварительно пометив их с помощью липкой ленты.

• Отсоедините вакуумный шланг (3).

• Отверните крепления трубки охлаждающей жидкости и снимите ее.

• Отсоедините от катушки зажигания провод высокого напряжения.

• Отсоедините шланги от масляного радиатора (если он установлен) и заглушите их подходящими пробками.

• Снимите с помощью отвертки крышку жгута проводов под распределителем и отведите жгут к левой стороне двигателя.

• Отсоедините провода от стартера.

• Отверните крепления задней крышки генератора, снимите крышку и отсоедините от генератора электрические провода с винтовыми зажимами.

• Отсоедините электрический разъем в задней части генератора.

• Отсоедините разъем датчика углового положения коленчатого вала в жгуте проводов, расположенном под впускной трубой.

• Отсоедините разъем датчика опознавания цилиндров, если он установлен.

• Отсоедините все разъемы в жгуте проводов под впускной трубой. Отсоедините вакуумный шланг, если он установлен.

• Отверните крепления жгута проводов под впускной трубой слева (указано стрелкой) и справа, снимите жгут с впускного коллектора и отведите в сторону.

• Отсоедините провод массы.

• Отверните крепления двигателя к правой опоре сверху и к левой — снизу.

• Закрепите цепи или тросы подъемника за проушины на двигателе (указана стрелкой). Приподнимите двигатель.

• Проверьте, все ли шланги и провода отсоединены от двигателя. Полностью снимите двигатель из моторного отсека.

Внимание: при снятии двигателя соблюдайте осторожность, чтобы не повредить кузов

Работы по улучшению геометрии

Четырехцилиндровый восьмиклапанный бензиновый двигатель ВАЗ 21213 имеет рабочий объем 1,7 литра. Мощность силового агрегата составляет 81 лошадиную силу при показателе крутящего момента в 125 Нм.

Использование многочисленных автоматических систем управления работой двигателя позволило не только изменить тяговые показатели этого мотора, но и значительно улучшило показатели топливной экономичности. Нива в загородном режиме потребляет при движении с крейсерской скоростью 8,3 литра бензина на 100 километров пробега.

Начиная с 2014 года покупателям предлагаются также Нивы с дизельным двигателем.

Двигатель на Ниву с верхним расположением распредвала оснащается цепным приводом, что позволяет существенным образом упростить сервисное обслуживание этого силового агрегата. Цепной привод не требует замены натяжителя и какой-либо регулировки в процессе эксплуатации мотора. Также отметим наличие гидрокомпенсаторов, что избавляет автовладельца от необходимости проведения процедуры по регулировке зазора клапанов. Все работы по сервисному обслуживанию этого мотора может выполнить сам автовладелец, без обращения в фирменные СТО.

А еще интересно: Замена масла в коробке передач нива шевроле

Из-за низких показателей КПД двигателя и малой износостойкости, механический тюнинг двигателя Нивы 4х4 является почти обязательным. Такие работы называются работами по изменению геометрии силовой установки. Начать дорабатывать силовую установку стоит с модернизации карбюратора. Делаем следующее:

Меняем жиклёры с показателем 1 кам на жиклёр с показателем 2 кам;
Обновляем носик ускорительного насоса.

Если вы являетесь обладателем инжекторной Нивы, то самостоятельная доработка инжектора недопустима. Только профессионал, обладающий знаниями в программном обеспечении, сможет выполнить такой тюнинг двигателя Нивы.

Малый показатель износостойкости и КПД двигателя внедорожника российского происхождения определяет то, что без механических доработок практически не обойтись. Подобные работы многие называют изменение геометрии.

У устанавливаемого двигателя внутреннего сгорания на рассматриваемый автомобиль можно доработать многие системы. Специалисты рекомендуют начать с модернизации карбюратора. Это связано с тем, что из-за применения несовершенной технологии производства его эффективность очень низкая. Модернизация проводится следующим образом:

Для начала рекомендуется провести замену жиклера. По заводу устанавливается вариант исполнения с показателем 1 кам, следует установить с 2 кам.
Следует обновить носит укорителя насоса.
Проводится счесывание всех острых углов, которые могут стать причиной завихрения воздушного потока.
Некоторые мастера проводят также зачистку доступных поверхностей, снижая их показатель шероховатости. За счет этого существенно снижается показатель КПД.

Врезка: Важно: Немаловажно провести чистку конструкции карбюратора от нагара и грязи. Для этого используется бензин или тряпка

Если грязь слишком сильно впилась в поверхность, то можно использовать специальные чистящие средства.

Производить чипование атмосферного двигателя специалисты не рекомендуют. Ещё увеличить мощность двигателя можно, если попробовать увеличить ход поршней. Этого можно достичь, если установить другой коленчатый вал, у которого ход составляет 84 мм, подойдёт от ВАЗ 2130

. Поршень диаметром 82 мм., но поршневой палец должен быть смещён на 2 мм. После этого рабочий объём станет уже равным 1,8 литра.

В дальнейшем, если расточить блок до 84 мм. при прежнем коленчатом валу, объём станет уже 1,9 литра. Но и это ещё не всё, в дальнейшем можно увеличить наполняемость рабочих цилиндров. Этого добиваются расточкой и установкой клапанов с увеличенным диаметром их тарелок. Такая операция довольно сложная и требующая специального оборудования. Также желательно использовать облегчённые шатуны и тогда можно иметь на выходе уже около 100 лошадок.

Другие детали и механизмы

Среди прочих элементов рассматриваемого узла можно отметить следующие приспособления:

Передача движения назад. Она не имеет синхронизатора, активация проводится посредством введения промежуточной шестеренки с ведущим аналогом вторичного вала и такой же деталью на промежуточном катке.
Коробка передач «Нивы-2121 имеет привод управления, состоящий из трех штоков, агрегирующих с вилками. Последние элементы помещены в гнезда муфт скольжения, а аналог заднего хода — в выточку промежуточной шестеренки.
Смазывающий механизм предусматривает обработку деталей узла путем разбрызгивания. Валы уплотняются сальниками, на вторичном валике пятой передачи имеется маслоотражатель в виде шайбы. Уровень залитого масла должен достигать нижнего края заливочного гнезда.

Тюнинг двигателя

Поскольку модификаций мотор не имеет, основной тюнинг заключается в улучшении существующих характеристик. Основными операциями являются:

монтаж 16 клапанной головки – позволяет увеличить мощность на 17 – 21%;
модернизация КШМ – облегчение шатунов, коленвала и поршней, шлифовка коллектора;

При минимальном бюджете тюнинг обычно заключается в модернизации карбюратора:

первичная камера – демонтаж пружины для повышения чувствительности агрегата;
вторичная камера – вакуумная конструкция переоборудуется в механическую куском проволоки.

Важно не забывать, какое масло рекомендовано производителем, и сроки замены расходников

глобальная центровка РК

Сообщение bonum » 17 сен 2013, 21:12

Сообщение Злопыхатель » 17 сен 2013, 21:47

Сообщение Captain » 17 сен 2013, 22:29

Сообщение FAUST » 18 сен 2013, 01:15

Сообщение zenit » 18 сен 2013, 02:48

Сообщение pesOK7777 » 10 ноя 2014, 16:42

Сообщение Captain » 10 ноя 2014, 17:58

pesOK7777 Поднимаешь авту на подъёмнике или вывешиваешь на козелках все четыре колеса. Перемещаешь все рычаги трансмиссии назад (вкл. блокировка, повышенная в РК, 4-я в КПП). Отпускаешь крепление РК к кузову до такой степени, чтоб можно было подушки двигать вперёд-назад руками, но не больше. Заводишь мотор, отпускаешь сцепление, разгоняешься до 90-100 по спидометру. Затягиваешь гайки крепления РК (при помощи помощника, который или крутит гайки, или давит на педаль). Выжимаешь сцепление, глушишь мотор.

Себе так давно не делал. Много лет. Обычно просто затягиваю все гайки на карданных болтах, потом кручу руками промвал, нахожу положение, к которому РК стремится, затягиваю.

Но зачем тебе это? Что случилось? глобальная центровка РК

Работы с масляным насосом

Далее делаем следующее, чтобы убрать фаски на краях зубьев:

Спрессовываем, то есть снимаем, ведущие шестерни.
Торцуем одну из шестерён на 0,75 мм с каждой стороны.
Вторую шестерню обрезаем до 11,5 мм (после торцовки).
Повторяем операцию с остальными шестернями (ведомыми).

Приступаем к работе над корпусом. Для этого делаем следующее:

Освобождаем ось ведомой шестерни из корпуса.
Из ведущего валика формируем более длинную ось.
Вставляем полученную ось в корпус.
Узкую шестерню напрессовываем на второй ведущий валик.
Напрессовываем широкую шестерню.
Широкую ведомую шестерню фиксируем в корпусе.
Устанавливаем в корпус узкую шестерню.

А еще интересно: Тюнинг Нивы для бездорожья от профессионала

Такая последовательность позволит избежать проворота шестерней относительно друг друга. Можно усовершенствовать и маслоприемник Ваза, обрезав его на сантиметр снизу. После этого подгоняем торцевой зазор и соединяем всю конструкцию болтами.

Передаточные числа коробки передач

Передаточные числа коробки передач являются основой согласованной работы всей трансмиссии. Повышение числа позволяет автомобилю быстрее набирать скорость.

Функционал раздаточной коробки расширяет диапазон передаточных чисел, этот момент важен для движения грузовых автомобилей и внедорожников. Цель проста – тяговые качества автомобилей повышаются, так как действие в узком диапазоне сковывает транспорт.

КПП Нива (ВАЗ 21213) является механической, пятиступенчатой. Трансмиссия Нивы имеет постоянный полный привод. Следует отметить наличие надежного удлинителя рычага КПП на Ниве. Благодаря ему оперативно осуществляется смена скоростных режимов. Имеющийся привод распредвала является цепным. В состав коленвала входит несколько шатунных и коренных шеек. Коленвал отличается своей прочностью, изготовлен из чугуна. Механизм ГРМ закрыт крышкой. Здесь имеется маслозаливная горловина.

Схема КПП Нива

На Нива 2121 устанавливается раздаточная коробка. Ее особенность в том, что она имеет как повышенную, так и пониженную передачу. Повышенную актуально использовать, если необходимо сэкономить на трате горючего. В том случае если передвижение происходит по пересеченной местности, выручает пониженная передача. Однако в данном случае расход топлива увеличится.

Раздатка позволяет при необходимости отключить один из ведущих мостов. В состав раздаточной коробки входят валы, дифференциал, муфта переключения передач. Основные поломки выражаются в том, что со временем изнашиваются ее основные компоненты, в результате чего, может отмечаться перегрев коробки, появиться проблемы с включением моста. Ремонт КПП ВАЗ 21213 требуется, если стала отмечаться характерная вибрация со стороны данного узла.

ПОДРОБНОСТИ: Как подключить птф на Шевроле Ниву

Таким образом, популярность автомобиля объясняется тем, что здесь имеется система полного привода. Схема скоростной коробки показывает, что в ее состав входит большое количество комплектующих деталей, которые взаимодействуют друг с другом, обеспечивая отличную работоспособность автомобиля.

Замена сцепления, не без последствий (93460). — Лада 4×4 5D, 1.7 л., 1998 года на DRIVE2

Не могу сказать, что сцепление кончилось неожиданно, первые звоночки уже были, но как обычно не вовремя. В пятницу утром, после дежурства, пришлось буксировать автомобиль Ивана,по причине временной нетрудоспособности его десятки.Вроде бы особой нагрузки не было, НИВУ не рвали. Вообщем втечении дня сцепление кончилось окончательно. В субботу на смену поехал на СЕМЕРКЕ, благо семье никуда не надо было. Проштудировав интернет и поговорив с бывалыми водителями, на предмет возможной поломки, либо обломило вилку, либо оборвало паука .Тот же интернет, сказал, что заменить вилку можно не снимая коробки, немного обнадежило. Воскресенье, утро, заехал в магазин, купил вилку и её пыльник (140руб).В гараже

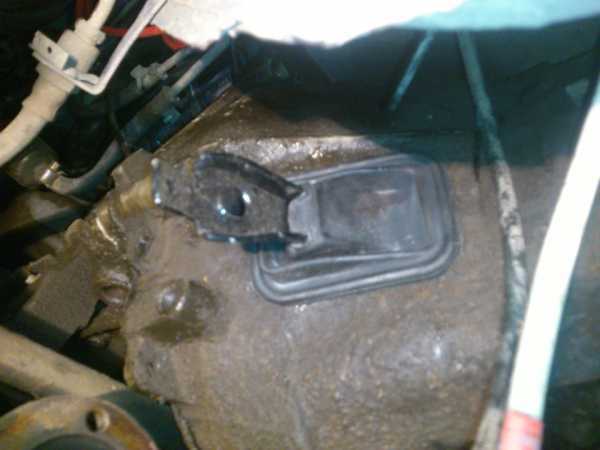

Сняв пыльник, понял вилка целая и лёгким испугом отделаться не получится.Засунув телефон в отверстие колокола, сделал фото и понял, что пауку хана

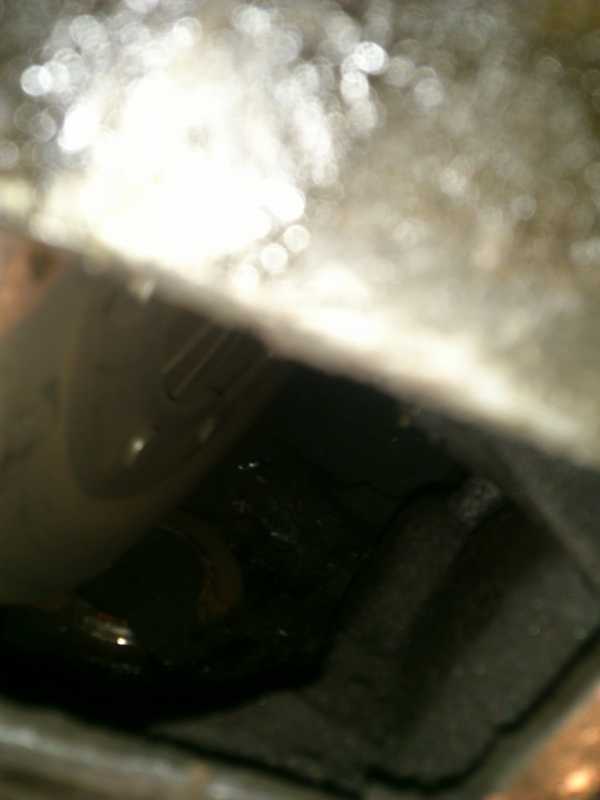

Вон он там на дне лежит. А раз необходимо разбирать, пол машины, то необходим помощник, в лице зятя, к которому и напросился в гараж.Предстояла поездка в десять километров и все бы ничего, но вилку я уже выдернул и цилиндр тоже снял.Вставить вилку на место, вопреки информации из сети, не получилось, может мало опыта.Вообщем м преодолел я эти десять километров, глуша мотор на перекрестках и заводя на первой пониженной. Чтобы добраться до сцепления на НИВЕ, необходимо разобрать пол машины.Карданы, раздатка, да и в салоне тоннель пола тоже пришлось снять.Ну и наконец коробка.

Паук

Диск сцепления, оказался стёрт до клепок, а выжимной имел ощутимый люфт, пробег машины, если верить спидометру, 93460км. Поехали с зятем, в магазин и купили комплект сцепления (2400) Выжимной с пластиковой серединой.И лишь потом заметил, что ширина накладки ведомого диска сцепления уже (2101)чем на стоявшем (2106), хотя в магазине спрашивал, какое сцепление стоит на НИВЕ. Поехали менять на шестерочное.

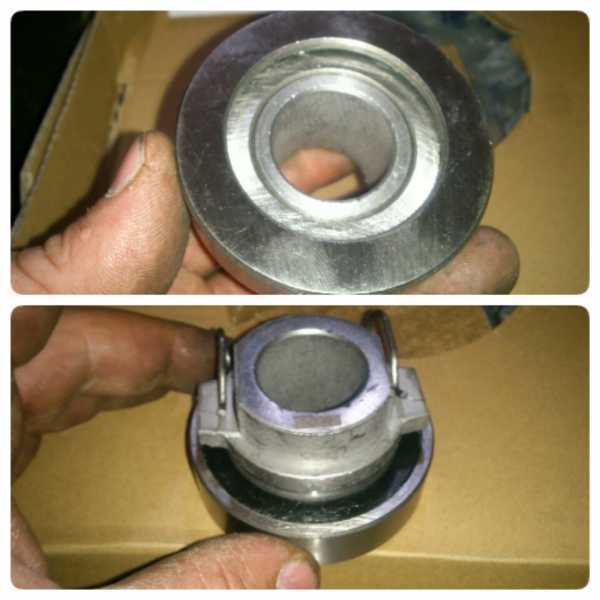

Выжимной металлический, корзина безпауковая

Сравнил высоту корзин

Высота корзин оказалась примерно одинаковой, за счёт изгиба лепестков.Выжимные одинаковые, что с пауком, что без, раньше мне говорили, что без паука подшипник толще. Начал сборку с замены вилки, раз уж новую купил

Заодно решил сделать ревизию шрусу промвала, пыльник которого был давно уже прорван (с самой покупки НИВЫ).С горем пополам няли шрус, так, как раньше с ними дела не имел.

Пыльнику писец, смазка есть грязи почти нет.Промыв его в керосине и набив новой смазки, одел на него новый пыльник. После сборки всего, что снималось, поднял машину на подставки для само установки раздатки

Разогнал машину, дождался само остановки колёс и затянул раздатку. P.S.Ну и немного о грустном, в наших машинах редкий ремонт оказывается без поломок .Замена сцепления, оказалась смертельной для одной из шпилек крепления подушек раздатки

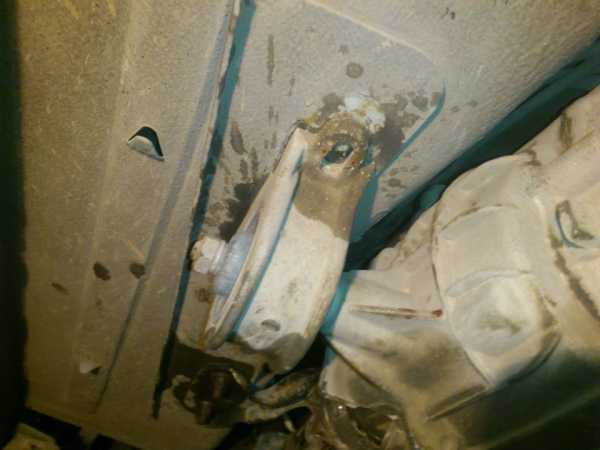

,которая пока крепится на трёх шпильках.Необходим подрамник.

www.drive2.ru

Выбор конструкции крепления

Конструкция может быть двух разных вариантов:

С разборным подрамником на основе болтов. Тогда можно будет осуществлять ремонт крепежей без демонтажа устройства. Такую раздатку можно установить к лонжеронам, что снизит риск повреждений в процессе движения. Но недостаток в том, что болты придется постоянно подкручивать.
Можно собрать конструкцию подобно заводской. Фиксация будет надежной, но осуществлять ремонт без демонтажа коробки не получится. К тому же, коробку придется крепить непосредственно к днищу, поэтому могут возникнуть проблемы с основанием.

Инструменты и материалы

Потребуются следующие инструменты:

болгарка;
дрель и сверла;
линейка;
штангенциркуль;
молоток;
кернер.

Также нужно подготовить материалы:

лист стали 0,4 см 52×35 см;
уголок 3,5×3,5 см — 70 см;
уголок 7×5 см — 40 см;
уголок 7×7 см — 40 см;
швеллер №16 – 73 см.

Еще необходимы болты различных размеров для соединения.

Чертежи для изготовления

Чертежи можно посмотреть на следующих фото:

Согласно чертежам, нам нужно выполнить заготовки для базовой конструкции. Делают следующее:

Обрабатывают кромку швеллера. Используя болгарку, выпиливают окна и делают продолговатые надрезы большой УШМ, и поперек – малой. Резы необходимо закончить за 0,8 см от края, поскольку это расстояние такое же, как и у стен боковин соединений. Вырезав окна, оформляют контуры и снимают фаски. Делают отверстия.
Используя уголок, осуществляют монтаж крепежей к лонжеронам. В изделиях необходимо заранее проделать отверстия для болтов.
Теперь используют болты для монтажа стального листа к подрамнику. Чтобы осуществить слив масла, в пластине вырезаются соответствующие окна.

Снятие коробки

Для демонтажа коробки делают следующее:

Переключают все рычаги в нейтральное положение. Затем снимают облицовку на обвивке, покрытия люков и рукоятку рычагов.
Отсоединяют гибкий вал на приводе спидометра. Переворачивают карданные валы и отсоединяют фланцы.

Демонтаж старых креплений

Для демонтажа нужно сделать следующее:

Откручивают гайки болтов на боковых креплениях опор.
Снимают кронштейны и прокладки.
Каждую из регулировочных прокладок помечают таким образом, чтобы было понятно, куда их возвращать при установке новых креплений.

Монтаж новых креплений

Примеривают конструкцию относительно лонжерона, отмечают точки для креплений и проделывают два отверстия.
Ослабляют крепеж раздаточной коробки. Закрепляют подрамник (понадобится 4 болта). Вставляют пластины для усиления и затягивают гайки.
Демонтируют крепление для подвесок с одной стороны раздаточной коробки. Теперь кронштейн подвески нужно перевернуть и установить на него подрамник. Закрепляют конструкцию при помощи болта. То же самое проделывают и с другими креплениями.

Раздаточная коробка Нивы. Способы устранения вибрации

От легковых автомобилей ВАЗ машины семейства «Нива» отличаются постоянным полным приводом – у них два ведущих моста. Всего в трансмиссии у вазовского внедорожника есть три дифференциала – по одному на каждый мост и еще межосевой дифференциал.

1. Сальник; 2. Упорное кольцо переднего подшипника ведущего вала; 3. Крышка переднего подшипника; 4. Передний подшипник ведущего вала; 5. Передняя крышка раздаточной коробки; 6. Шестерня высшей передачи; 7. Ступица муфты включения передач; 8. Муфта включения передач; 9. Шестерня низшей передачи; 10.

Картер раздаточной коробки; 11. Задний подшипник ведущего вала; 12. Ведущий вал; 13. Задняя крышка раздаточной коробки; 14. Промежуточный вал; 15. Задний подшипник промежуточного вала; 16. Задний подшипник корпуса дифференциала; 17. Установочное кольцо подшипника вала привода заднего моста; 18. Подшипник вала привода заднего моста; 19.

Стопорное кольцо подшипника корпуса дифференциала; 31. Муфта блокировки дифференциала; 32. Вал привода переднего моста; 33. Картер привода переднего моста; 34. Стопорное кольцо подшипника вала привода переднего моста; 35. Пружинная шайба подшипника дифференциала; 36. Передний подшипник корпуса дифференциала; 37.

Ведомая шестерня привода спидометра; 38. Корпус привода спидометра; 39. Передний подшипник промежуточного вала; 40. Коробка передач; 41. Эластичная муфта; 42. Шарнир равных угловых скоростей; 43. Раздаточная коробка; 44. Регулировочные прокладки; 45. Кронштейн подвески раздаточной коробки; 46. Кронштейн задней подвески двигателя.

I. Включена высшая передача; II. Включена низшая передача; III. Включена низшая передача, дифференциал блокирован.

Вибрация по кузову – основная «болезнь» Нивы, она часто возникает из-за неправильной центровки раздаточной коробки. Чаще всего вибрация бываеет на машинах ВАЗ 21213/21214, так как крепится РК только на двух опорах по бокам корпуса, на Chevrolet Niva раздаточная коробка уже устанавливается на трех опорах.

плохо закреплены карданные валы;
не отбалансированы колеса;
есть люфт в крестовинах кардана (особенно на вибрацию влияют люфты в крестовинах заднего карданного вала);
вибрирование идет от самого двигателя.

Вибрация при трогании с места на Ниве также может происходить по следующим причинам:

раскрутилось крепление установочных опор раздатки;
порвалась резина на самих опорах РК.

демонтируем в салоне переднее сиденье пассажира;
снимаем облицовку тоннеля пола;
в салоне отодвигаем ковролин, закрывающий кузовной усилитель (спереди рычага ручного тормоза);
снимаем раздаточную коробку (как вариант, ее можно просто вывесить, но со снятием монтаж третьей опоры делать удобнее);
крепим на корпусе РК кронштейн новой опоры;
устанавливаем раздаточную коробку на место, центруем ее в оптимальном положении, крепим боковые опоры;
совмещаем третью опору с кузовом, просверливаем в днище два отверстия;
с помощью шайб, болтов и гаек (из комплекта) крепим опору к днищу кузова.

Более эффективно устраняется вибрация за счет установки под раздатку подрамника. Такое приспособление также можно изготовить своими руками или купить готовое изделие в автомагазине.

Для того чтобы установить подрамник, следует снять раздаточную коробку. Производить такую работу удобнее на яме, ремонт выполняем следующим образом:

оставляем машину на нейтральной передаче;
отсоединяем от раздатки карданный вал, желательно пометить фланец кардана и РК, чтобы при установке установить карданный вал по меткам – таким образом, исключается появление лишних вибраций;
демонтируем кронштейн крепления глушителя;
снимаем траверс КПП;
поддомкрачиваем раздатку, снимаем боковые крепления РК;
места посадки подрамника к кузову обрабатываем мовилем;
насаживаем подрамник на шпильки коробки передач;
размечаем места крепления подрамника на лонжеронах, сверлим отверстия, наживляем болты на кузове;
затягиваем все крепления, кроме самих опор раздатки;
производим центровку РК;
окончательно затягиваем опоры раздаточной коробки.

Снятие

Установите автомобиль над смотровой канавой или на подъемник, поставьте упоры под передние колеса и вывесьте задний мост с одной или с двух сторон. Отпустите стояночный тормоз и установите рычаг переключения передач в нейтральное положение Отсоедините провода от аккумуляторной батареи. Снимите передний коврик пола и наружные чехлы с рычагов раздаточной коробки и коробки передач. Снимите крышки люков рычагов и уплотнители. Отверните рукоятки с рычагов раздаточной коробки.

Нажмите вниз на стержень 29 (рис 3-12) рычага и отверткой или каким-либо другим заостренным инструментом выньте запорную втулку 33 из канавки на стержне рычага; снимите стержень.

Отсоедините подвеску труб и глушите; ей в задней части автомобиля, а затем трубу глушителей от приемной трубы. Отсоедините хомут крепления приемной трубы к коробке передач. Накидным ключом отверните гайки крепления приемной трубы глушителей к выпускному коллектору и снимите трубу вниз.

Отверните нижние болты крепления крышки картера сцепления. Отсоедините провод соединения с «массой» от картера сцепления и провода от выключателя фонаря заднего хода.

Отцепите оттяжную пружину 1 от вилки 5 выключения сцепления (рис. 3-13) и выньте шплинт 4 из толкателя 6. Отсоедините рабочий цилиндр 8 от картера сцепления При этом цилиндр 8, соединенный с трубопроводом, идущим к главному цилиндру привода выключения сцепления, остается на автомобиле, что исключает потерю тормозной жидкости и необходимость последующей прокачки гидравлического привода выключения сцепления.

Рис. 3-13. Привод выключения сцепления:

1 – оттяжная пружина вилки; 2 – контргайка; 3 – регулировочная гайка; 4 – шплинт; 5 – вилка выключения сцепления, 6 – толкатель; 7 – болт крепления рабочего цилиндра к картеру сцепления; 8 – рабочий цилиндр привода выключения сцепления

Наденьте на эластичную муфту 3 (рис. 3-14) хомут 2 (А 70025) и затяните его Это облегчит снятие и последующую установку эластичной муфты. Отверните гайки 1 и, прокручивая промежуточный карданный вал удалите болты крепления эластичной муфты 3 к фланцу вторичного вала коробки передач.

Рис. 3-14. Эластичная муфта соединения карданного вала с коробкой передач:

1 – гайки крепления фланца карданного вала к эластичной муфте; 2 – хомут а 70025; 3 – эластичная муфта; 4 – поперечина задней подвески двигателя.

Примечание. Можно снять коробку передач в сборе с промежуточным валом. В этом случае отсоедините фланец промежуточного карданного вала от фланца вала раздаточной коробки.

Отсоедините гибкий вал спидометра от привода спидометра на раздаточной коробке.

Отсоедините фланцы карданных валов раздаточной коробки Опустите и отведите в сторону карданные валы привода мостов.

Отверните болты крепления кронштейнов раздаточной коробки к кузову и снимите ее вместе с карданным валом.

Отверните шарнирным торцевым ключом 02.7812.9500 болты крепления стартера к картеру сцепления и освободите ею Отверните болты крепления крышки картера сцепления.

Отсоедините опору задней подвески двигателя от поперечины 4 (рис. 3-14), а затем снимите поперечину, поддерживая коробку передач снизу.

Возможные признаки неисправности

Раздатка присутствует не во всех легковых автомобилях ВАЗ, а только на машинах с двумя ведущими мостами. В трансмиссии раздаточная коробка (РК) устанавливается сзади коробки передач, на ее хвостовике крепится задний карданный вал, который соединяет раздатку с задним мостом. Передний мост приводится в движение также от РК, он связан с раздаткой передним карданным валом.

Понижающая передача в РК предназначена для получения высокого крутящего момента, она используется для преодоления сложных участков дороги, помогает справиться с бездорожьем. В раздаточной коробке ВАЗ Нива присутствуют следующие основные детали:

сам корпус;
вал привода переднего моста;

промежуточный вал;
ведущий вал;
шестерни;
подшипники;
корпус дифференциала;
сателлиты;
муфта блокировки дифференциала;
муфта переключения передач;
фланцы (для соединения с карданными валами);
сальники;
рычаги управления.

Раздатка на Ниве является достаточно надежным узлом, проблемы с ремонтом в самом механизме возникают в основном из-за недостаточного уровня масла в РК – если по каким-либо причинам масло вытекло, происходит интенсивный износ всех деталей. Среди часто возникающих неисправностей можно отметить:

вибрацию по кузову на различных скоростях при движении авто;
вибрацию в момент трогания автомашины с места;
шум в раздатке во время пробуксовки или вхождения автомобиля в поворот;
тугое включение повышенной или пониженной передачи, затрудненное включение блокировки.

В процессе работы транспортных средств повышенной проходимости детали и узлы раздатки постепенно приходят в негодность, вследствие износа. Чаще всего случаются следующие перебои в работе механизма:

Не включается передний мост.
Перегревается раздатка.
Утечки и повышенный расход масла раздатки.
Несанкционированное отключение переднего моста.

Устройство раздаточной коробки ВАЗ Нива

сам корпус;
вал привода переднего моста;
промежуточный вал;
ведущий вал;
шестерни;
подшипники;
корпус дифференциала;
сателлиты;
муфта блокировки дифференциала;
муфта переключения передач;
фланцы (для соединения с карданными валами);
сальники;
рычаги управления.

Центровка раздатки Нивы

Правильная установка раздаточной коробки может производиться несколькими способами. Чаще всего в автомастерских ремонтники пользуются следующим методом:

вывешивают машину на подъемнике;
ослабляют крепление раздатки;
запускают двигатель;
включают передачу и разгоняют машину по спидометру до скорости, на которой идет вибрация (часто она возникает на скоростях от 40 до 80 км/ час);
без применения тормозов гасят скорость двигателем, затем выключают зажигание.

Раздатка сама центруется по местам, остается только затянуть крепления опор.

Отрегулировать положение РК также можно с помощью проволоки, делаем это следующим образом:

ослабляем все четыре крепления опор раздатки;
закрепляем один конец проволоки на резиновой муфте карданного вала;
крепим еще отрезок проволоки на ШРУСе, другие концы проволоки подводим друг к другу;
вращаем вал, если раздатка не отцентрована, концы проволоки будут при вращении расходиться;
задача сводится к тому, чтобы установить методом подбора раздаточную коробку так, чтобы концы проволоки практически не расходились между собой в любом положении при поворачивании вала.

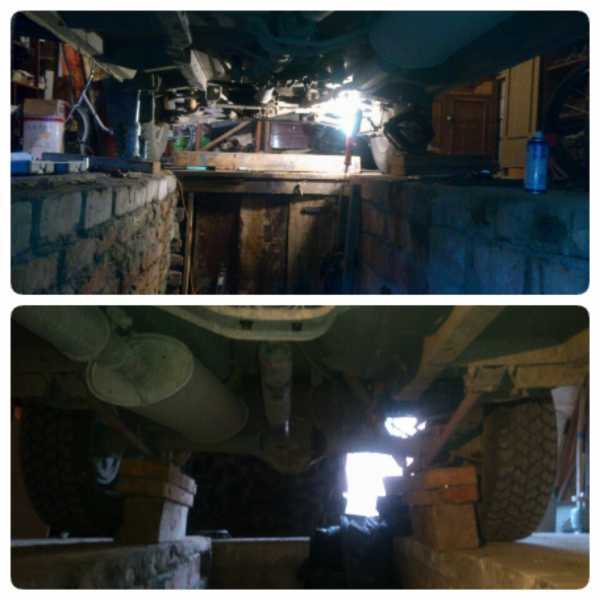

Для проведения этой работы вам потребуется подъемник, хотя при некоторой сноровке можно обойтись и простыми опорами. Для начала следует подготовить автомобиль. При наличии подъемника его поднимают вверх. Если используются опоры, по очереди углы машины поддомкрачиваются, и она ставится на них

Обратите внимание, что все опоры должны быть устойчивыми, иначе работа будет небезопасной. Также заранее следует подготовить инструмент. Производится регулировка в следующем порядке:

Производится регулировка в следующем порядке:

Для начала, следует оценить состояние шлицов на карданах. Если они сильно изношены, то вероятнее всего, вы не сможете правильно произвести центровку. В случае большого износа следует поменять детали;
Осматривается крепление раздатки. Зачастую смещение можно увидеть невооруженным глазом;
Далее ослабляем крепление раздатки. Только не стоит откручивать ее полностью;
После этого заводят двигатель, и «разгоняют» автомобиль до скорости 80-90 км/ч. При этом раздатка сама встанет на место;
Ответственным моментом является закрепление полученного результата. Достигаться это может 2 способами. Механики спорят, какой из них лучше, но в обиходе используются оба. Чаще всего, двигатель глушат, и с его помощью останавливают работу раздатки и карданов.
Остается быстро затянуть гайки. Недостатка здесь 2. Остановка коробки таким способом может сказаться отрицательно на ее состоянии.
Также, закручивать крепление нужно максимально быстро, иначе толку от этого не будет. Более надежным, но технически сложным способом, является затяжка при работающем моторе;
Автомобиль спускается на землю, и производится тестирование.

Если вибрация сохраняется, то следует повторить процедуру.

Уже давно водители советских Нив убедились в том, что центровка раздаточной коробки автомобиля значительно снижает вибрацию, уровень шума в салоне и экономит расход топлива. Поэтому если вы только приобрели ВАЗ-21213, то стоит сразу заняться этой работой. Когда вы приобретаете автомобиль с рук, не стоит полагаться на все обещания и заверения предыдущего владельца.

Даже если, он уверял в том, что центровка выполнялась и все отлично, лучше всего проверить данный факт и убедиться в этом. Сама по себе эта работа не сложная, но требует дополнительных рук, так как в одиночку не справиться и наличие эстакады. Специалисты автосервиса рекомендуют использовать подъемник, потому что другие приспособления требуют дополнительных креплений. Процесс сам по себе таков:

один человек садится на место водителя, авто поднимают вместе с ним;
блокировку необходимо отключить и включить 4-ю или 5-ю передачу;
необходимо, чтобы шпильки находились в середине опорных отверстий (для этого раздвиньте раздаточные опоры руками);
второй человек снизу должен послабить 4 гайки, которые фиксируют раздатку;
человек, находящийся на водительском месте должен набрать обороты и сообщить об этом напарнику (помощник «на ходу» затягивает фиксаторы до положенного уровня);
в автосервисе для центрирования, автомобиль должен набрать скорость до 60 кмчас (скорость должна устанавливаться на 4-й передаче).
