Настройка датчика уровня топлива ваз 2107 инжектор

Назначение инжектора

Установка инжектора в ВАЗ 2107 позволила заметно улучшить рабочие показатели двигателя. Изменение типа топливной системы повышает количество энергии, которое вырабатывается во время сгорания бензина. По сравнению с карбюраторным двигателем инжекторная система подачи топлива более эффективна на начальных этапах, но со временем ее эксплуатационные характеристики падают. От чего это зависит?

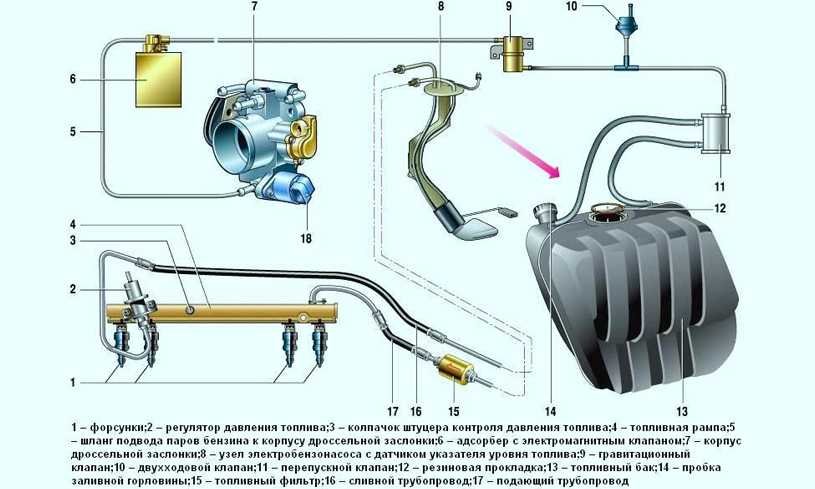

ВАЗ 2107 инжектор выполняет роль конечного элемента в топливной системе автомобиля. Воздушная смесь вместе с облаком распыленного бензина создает огромное количество энергии. Со временем это распыление может стать менее эффективным, струи топлива станут слабыми, а все из-за некачественного бензина.

Основная причина неисправности инжекторов — плохое топливо. Горючее для автомобиля состоит из множества химических компонентов, кроме того, в него добавляют разные примеси, которые должны улучшить общие показатели работы двигателя. Этот фактор нельзя игнорировать, поскольку такой бензин оставляет осадок на стенках топливной системы. Самые тонкие каналы как раз в инжекторах, и именно эти устройства страдают в первую очередь. ВАЗ 21074 инжектор имеет ту же проблему. За время эксплуатации налет от топлива только накапливается. Что же нужно делать, чтобы это прекратилось?

Как провести замену проводки

Если в работе электрооборудования начались регулярные перебои, связанные с неисправной проводкой, специалисты рекомендуют заменить всю проводку в автомобиле. То же самое следует сделать после покупки автомобиля у хозяина, который вносил изменения в схему, что-то добавлял или усовершенствовал. Такие изменения влияют на параметры бортовой сети, например, может быстрее разряжаться аккумуляторная батарея и т. п. Поэтому новому владельцу будет правильнее привести всё к первоначальному виду.

Для замены проводки в салоне необходимо:

1. Вынуть разъёмы из монтажного блока.

2. Демонтировать панель приборов и переднюю обшивку.

3. Удалить старую проводку.

4. На место старой установить новую проводку.
5. Восстановить обшивку и поставить на место панель приборов.

Если необходимо выполнить замену проводки какого-либо электрического компонента ВАЗ 21074, но под рукой нет «родных» проводов, можно воспользоваться аналогичными изделиями. Например, для «семёрки» подойдёт проводка, имеющая следующие индексы:

• 21053–3724030 — на приборную панель;
• 21053–3724035–42 — на щит приборов;
• 21214–3724036 — на топливные форсунки;
• 2101–3724060 — на стартер;
• 21073–3724026 — к системе зажигания;
• 21073–3724210–10 — плоский задний жгут.

Одновременно с проводкой меняют, как правило, и монтажный блок. Лучше устанавливать монтажный блок нового образца с предохранителями штекерного типа. Следует помнить, что, несмотря на внешнее сходство, монтажные блоки могут быть разных типов, поэтому нужно посмотреть маркировку старого блока и установить такой же. В противном случае электрооборудование может работать некорректно.

Как проверить датчик массового расхода воздуха

Поскольку механическими датчиками мы уже не пользуемся, а пользуемся только термоэлектрическими, то и будем замерять электрические параметры датчика для его проверки. Хотя самый детский способ проверки датчика — на холостых оборотах просто снять колодку с разъема ДМРВ. Как только колодка отключается, ЭБУ теряет из поля зрения датчик и подает сигнал об аварийной работе, а сам тем временем ориентируется на показания датчика угла положения заслонки. В этот момент можно выяснить, работает ДМРВ, или нет. После отключения колодки двигатель может начать работать с перебоями и холостые будут плавать. На прогретом моторе можно проехать несколько километров с отключенным датчиком. Если появилась тяга и визуально возросла мощность, датчик непригоден к использованию.

Также проверку можно осуществить замером сигнала на крайнем правом проводе. Если датчик работает, напряжение на ножке будет в пределах 1-1,5 В. Если показания выше, датчик неисправен и подлежит замене или промывке. Так простыми путями можно предварительно без диагностического оборудования определить неисправность ДМРВ. Не пачкайте датчик, и удачных всем дорог!

Как заменить топливный фильтр — инструкция для самостоятельных

Безусловно, можно обратиться к специалистам, которые осуществят замену этой детали за десять минут. Однако если вы хотите немного сэкономить, то сделать подобную процедуру самостоятельно вполне реально, и сейчас мы расскажем, как поменять топливный фильтр. Для этого необходимо определиться с его расположением, чаще всего он находится под капотом, в верхней части движка (характерно для дизельных автомобилей), но есть некоторые модели, в которых найти его можно в баке рядом с бензонасосом (это особенность бензиновых машин).

Затем следует вытащить предохранитель от топливного насоса и ждать до тех пор, пока не заглохнет двигатель, таким образом, вы стравите давление и убережете себя от выливания топлива. Теперь отключите отрицательную клемму аккумулятора, дабы не произошло возгорания, и внимательно изучите способ крепления старого фильтра к топливопроводу (впускное крепление и выпускное), это могут быть и барашковые болты, и защелки, главное запомнить, в какой последовательности все находилось, чтобы также установить и новый элемент. Отметьте визуально и местоположение уплотнительных шайбочек и резиновых прокладок.

Теперь оберните старый фильтр ветошью, чтобы не вытекло топливо, и извлеките его, предварительно сняв с кронштейна, который поддерживает его в связке с топлипроводом. Установите новую деталь на кронштейн точно в таком же положении, в каком была расположена старая (иногда на фильтре можно встретить подсказку в виде стрелочки, как вставить его в гнездо). С помощью новых крепежей (они входят в комплект) подключите топливопровод, предварительно проверив целостность всех его линий, в случае обнаружения дефекта (трещин, перегибов) его стоит заменить.

Осталось вставить обратно предохранитель топливного насоса, подключить клемму и завести двигатель, это не всегда получается с первого раза, так как давление было спущено

В вопросе, как заменить топливный фильтр, очень большое внимание следует уделить и технике безопасности. Если вы курите, то откажитесь от этой вредной привычки на время работ. Проследите за тем, чтобы помещение хорошо проветривалось, и не забудьте тщательно смыть топливо с кожи рук

Также не помешало бы на всякий случай запастись и огнетушителем.

Проследите за тем, чтобы помещение хорошо проветривалось, и не забудьте тщательно смыть топливо с кожи рук. Также не помешало бы на всякий случай запастись и огнетушителем.

Топливный фильтр предназначен для очистки топлива от грязи и является расходным материалом. Крепления патрубков к топливному фильтру отличаются в зависимости от двигателя: топливный фильтр для двигателя 1,5 л имеет шестигранное крепления, для двигателя 1,6 л — пружинный фиксатор.

На вопрос, когда менять топливный фильтр, нет однозначного ответа. Завод рекомендует заменять топливный фильтр после каждых 30 тысяч км. пробега, но на деле же всё совсем по другому: многое зависит от качества бензина, и нужно смотреть не на пробег, а на признаки загрязнения топливного фильтра.

Если вы столкнулись хотя бы с одним из следующих признаков, то возможно, что ваш топливный фильтр забит и требует замены.

По мимо топливного фильтра, данные признаки также указывают на неисправность следующих элементов: ЭБУ, Свечи, Высоковольтные (ВВ) провода, ДПКВ, ДМРВ, ДД, ДПДЗ, Регулятор холостого хода. Так что, заменяя топливный фильтр, имейте это ввиду.

Чтобы узнать, где стоит топливный фильтр, нам понадобится эстакада или яма. Фильтр расположен на днище автомобиля под багажником.

Что нам понадобится для замены:

Снятие старого фильтра

С топливным фильтром двигателя 1,6л всё намного проще: снимаем трубки топливопровода с фильтра, нажав на фиксаторы топливопровода.

• Первым делом меняем уплотнительные кольца на концах патрубков топливопровода.
• Устанавливаем фильтр в обратной последовательности.

Почему может не показывать датчик

Случаи, когда на ВАЗ 2107 не работает датчик уровня топлива, вовсе не являются редкостными. Что может послужить причиной поломки устройства, знают опытные владельцы семерок. Причем одинаково часто возникают поломки датчика как на карбюраторных, так и на инжекторных моделях ВАЗ 2107.

Датчик уровня топлива или ДУТ — это реостат из нихромовой проволоки. Изменение положения подвижного контакта осуществляется при помощи поплавка. Располагается устройство как на инжекторных, так и на карбюраторных моделях внутри бака. Разница лишь в том, что инжекторные семерки дополнительно имеют бензонасос, который расположен рядом с датчиком. Если указатель топлива не работает, значит, высока вероятность того, что возникла неисправность датчика в баке.

Проявляются поломки этого устройства разными способами:

1. Стрелочный указатель постоянно находится в положении «0».
2. При движении автомобиля стрелка имеет свойство «скакать», что также говорит о неисправности в системе контроля уровня топлива.
3. При включении зажигания стрелка на показателе уровня топлива находится на нуле, но при движении через некоторое время начинает функционировать.
4. Не загорается индикатор(лампочка), который указывает о том, что снижено количество топлива в баке.

Что же становится причиной неработоспособности указателя количества топлива в баке на семерке, нужно разобрать детально, это поможет узнать, с чего начинать ремонтные работы. Причинами возникновения поломок являются:

• Перегорел предохранитель датчика — этот элемент необходимо проверять в первую очередь, чтобы не пришлось проделывать лишнюю работу. Если сгорел предохранитель, то стрелочный показатель всегда будет показывать «0».
• Износились дорожки платы — этот вид неисправности напрямую связан с датчиком, на котором стираются дорожки по причине их выработки. Такой вид поломки не считается серьезным, так как устранить его можно легко. Для этого необходимо подогнуть бегунок, чтобы он перемещался по участку дорожки, которая еще не стерлась.
• При искажении истинного уровня топлива в баке необходимо производить корректировку регулятора датчика. Для решения неисправности понадобится изменить положение штифтов ДУТа. Изменение положения штифта осуществляется путем его перемещения в сторону, пока стрелка указателя не сместится на «1». Стрелка в положении «0» и «1» должна быть неподвижной, а если при установке в эти положения происходит ее перемещение, то необходимо подогнуть штифт соответствующим образом.
• Окисление контактов ДУТа, что также становится причиной неработоспособности стрелочного показателя. Для устранения поломки понадобится выполнить очистку контактов.
• Поврежден поплавок датчика — в зависимости от наполненности бака поплавок перемещает подвижный контакт реостата в соответствующее положение. Поплавок представляет собой герметичный объем воздуха. Если нарушается целостность поплавка, то внутрь попадает топливо, что влечет за собой отображение неверных данных.

Только после того, как будет выяснено, почему не работает показатель топлива, можно приступать к соответствующим ремонтным действиям. Однако для выявления поломки понадобится диагностика, провести которую сможет каждый владелец отечественного автомобиля.

Проверка датчика уровня топлива

Перед тем, как провести замену датчика уровня топлива на ВАЗ 2107, рекомендуется сначала удостовериться в причинах поломки. Дальнейшие манипуляции нужно проводить по инструкции:

1. От датчика, находящегося внутри бензобака, нужно отсоединить провод розового цвета. При этом зажигание должно быть включенным.
2. Если стрелка до этого отображала полный бак, а после отсоединения провода стрелка на указателе уровня топлива упала на «0», то неисправен сам датчик.
3. Если же при этом стрелка отображает полный бак при отключении проводов, то это обозначает, что неисправен сам указатель в панели приборов.
4. Для проверки указателя понадобится снять панель приборов, найти провода, который подсоединены к устройству и, отсоединить серый провод с красной полосой.
5. После отсоединения провода нужно включить зажигание и наблюдать за расположением стрелки указателя. Если стрелка отклоняется на ноль, то это означает, что указатель исправен, а причиной поломки является нарушение целостности провода.

РЕМОНТ ВАЗ-2107 БЕНЗОБАК, ТОПЛИВНАЯ СИСТЕМА, ФИЛЬТРА

Зашита бензобака ВАЗ 2107 (классика) от слива бензина!!!! Почему неработает датчик уровня топливо? Ремонт, разбор, Toyota Haice 3L

Не работает указатель уровня топлива, что делать?

Стрелка прибора постоянно показывает полный бак

При включенном зажигании отсоединяем розовый провод от датчика. Если стрелка вернется к началу шкалы — датчик неисправен. В противном случае либо не работает прибор, либо провод замкнут на «массу». Для проверки снимаем комбинацию приборов, отсоединяем от указателя серый провод с красной полосой и включаем зажигание. Если стрелка вернулась в начало шкалы — указатель уровня топлива исправен, а поврежден провод.

Стрелка прибора постоянно показывает пустой бак

При включенном зажигании отсоединяем провод от вывода «Т» датчика и соединяем его с «массой». Если стрелка отклонится — датчик неисправен. Если стрелка не отклонилась, снимаем комбинацию приборов и отсоединяем от вывода указателя уровня топлива серый провод с красной полосой и соединяем его с «массой». Если стрелка отклонилась — прибор исправен, а поврежден провод между датчиком и указателем уровня топлива.

Что такое датчик массового расхода воздуха

В процессе работы двигатель потребляет не только дорогое топливо, но и бесплатный воздух. Причем по законам физико-химического процесса воспламенения топлива в камере сгорания, мотору необходимо около 12-14 литров воздуха для сгорания литра топлива. Только тогда эффективность от сгорания будет максимальной, только тогда не будет перерасхода топлива и тогда количество токсичных выбросов будет минимальным. С топливом проще. Сколько форсунка подала в цилиндр, столько топлива и сгорело. Сколько бензина купили, столько его насос в топливную рамку и накачал. Воздух пока отпускается в одни руки нелимитировано, если говорить о процессе сгорания топлива, то кислород нужно четко контролировать. Вот для этого и устанавливают ДМРВ, датчик массового расхода воздуха.

ДМРВ измеряет точное количество воздуха, поступившего в цилиндр и передает эту информацию на электронный блок управления двигателем. ЭБУ в свою очередь, на основе этих данных делает выводы о том, сколько необходимо подать топлива. ДМРВ, конечно, не последняя инстанция, которая влияет на подачу топлива, но его показания в этом деле очень важны.

Точен ли запас хода на бортовом компьютере автомобиля?

Многие владельцы автомобилей часто ориентируются на показания бортового компьютера транспортного средства, который показывает вам возможный запас хода. Поэтому некоторые водители и доводят машину до низкого уровня топлива, полагаясь на показатель бортового компьютера, считая, что указанный запас хода правдивый.

Также многие водители при появлении предупреждения о низком уровне топлива, сразу смотрят на показания бортового компьютера с целью узнать, сколько еще автомобиль может проехать на топливе, которое осталось в баке (запас хода).

Но, к сожалению, запас хода не точен, так как основан только на средних значениях вашего движения по дороге в прошлом.

Дело в том, что электроника автомобиля не сможет вам показать правдивый запас хода, так как не может в реальном времени учитывать ваши текущие условия движения, влияющие на потребление бензина или дизельного топлива.

Например, если вы до появления на приборной панели лампы, предупреждающей вас о низком уровне топлива в баке автомобиля, ехали по шоссе, а теперь встали в пробку, то запас хода отображаемый на бортовом компьютере, на самом деле неверный, так как этот показатель рассчитан при движении по шоссе, где расход топлива на самом деле гораздо меньше, чем в условиях плотного трафика в городе.

Поэтому не рассчитывайте, что при предупреждении о низком уровне топлива, вы сможете проехать еще очень много.

Замена топливного фильтра на инжекторном ВАЗ 2107

Для  замены топливного фильтра на инжекторном ВАЗ 2107 необходимо следовать пошаговой инструкции, которая приведена ниже.

В первую очередь следует сбросить давление в топливной магистрали. Для этого требуется изъять предохранитель бензонасоса и завести автомобиль. После того как мотор заглохнет, необходимо на протяжении нескольких секунд покрутить коленвал с помощью стартера.

Обесточивание бензонасоса

• Отсоединить трубки, которые прикреплены к патрубкам фильтра.
• Послабить стяжной болт хомута.

Послабление хомута

Для предотвращения в последующем утечек топлива необходимо в обязательном порядке заменить уплотнительные кольца.

Уплотнительное кольцо

• Установить фильтр на место.
• Завести силовой агрегат и проконтролировать отсутствие утечек бензина.

Проверка протекания топлива

Указатель уровня топлива — Лада 2107, 1.6 л., 1990 года на DRIVE2

Начнем со схемы. Лампочка — синий провод с красной полоской. Проверка: снимаем с бака, тулим на массу. При включенном зажигании лампочка должна загорется. Если да, то при условии исправного датчика, будет работать.Датчик — розовый с красной полоской. Снимаем, тулим на массу. Указатель при этом должен зашкалить. Это общая проверка.

У меня проблема возникла в неправильных показаниях. Проворачивает стрелку указателя (слишком много раз ее снимали). Вот снятый указатель. Пунктиром показаное нормальное положение стрелки в состоянии покоя.

С донорной приборки снял указатель.

Грязный, выгоревший… Немного разукрасил маркером)) Когда поставил в панель штрихов почти не заметно.

Немного об установке. Крепится он на 3х гайках на 6.5, кажись. Ключик не подобрал, пришлось крутить варварским методом — пассатижами))

Гайки пришлось закрутить без шайб. С шайбами был плохой контакт, датчик сильно врал в меньшую сторону.

Потом решил провести калибровку, чтоб понимать сколько топлива он показывает.

Полный размер

полный (примерно 38 литров)

Когда слил 20 литров обратно, показал пол бака. А это 18 литров. При том что 20 изначально он 1/4 показывал. И пойми его…Как итог весь провоняный бензином так ничего и не понял))

Так выглядит при обычном освещении и ночью.

Ну и процесс)))

Цена вопроса: 0 грн Пробег: 3160 км

Ремонт

1) Во-первых, извлеките топливный бак из автомобиля, иначе датчик не может быть удален, поскольку он будет прилегать к заднему крылу автомобиля при его удалении. (О том, как снять топливный бак, см. Статью: «Замена бензобака на ВАЗ»)

Датчик уровня топлива

, осмотр внутренностей, почему врет, несколько советов по настройке. группа ВКонтакте:.

Расскажем как быстро починить датчик уровня топлива

на Жигулях. Данный алгоритм применим ко многим поломка.

2) Затем снимите шесть гаек (на фото уже снято несколько гаек, а одна гайка не видна), которые фиксируют фланец топливного датчика, а затем вытаскивают датчик и тем самым удаляют его из автомобиля.

3) После этого обратите внимание на место, где фланец датчика крепится гайками, но после снятия датчика прокладка удерживала фланецную прокладку датчика на штифтах, которые также необходимо было снять. Заметка! Если этот пэд сильно извивается, он покажет трещины или что-то еще, тогда в этом случае замените прокладку новой!. Заметка! Если этот пэд сильно извивается, он покажет трещины или что-то еще, тогда в этом случае замените прокладку новой!

Заметка! Если этот пэд сильно извивается, он покажет трещины или что-то еще, тогда в этом случае замените прокладку новой!

Монтаж: 1) Новый датчик и сам газовый бак установлены в порядке, обратном снятию, то есть сначала датчик установлен в газовом баке, а затем сам газовый резервуар установлен на своем месте.

Установка нового датчика в открывание резервуара

Заметка! Все шесть гаек, которые фиксируют фланец датчика, аккуратно скручивают и перекрещиваются, а также с резкими и шероховатыми движениями, прокладка фланца может быть повреждена, и в результате позже бензин в баке просочится через прокладку!

Успокоение стрелки датчика уровня топлива… — Лада 2107, 1.5 л., 2001 года на DRIVE2

Всем доброго времени суток.

Всем классиководам известна проблема стрелки датчика бензина. Когда едешь по кочкам она болтается как проклятая и вообще глаза мозолит. Полазив по сайту нашел я тему у земляка makaron308 тему об успокоение стрелки. За что ему огромное человеческое СПАСИБО.

Ну собственно отправился я в магазин Техник, спросил два конденсатора напряжения на 25 В емкостью 10000 микрофарад. Мне сказали нет таких с таким вольтажем есть только на 4700. На следующий день поехал к Окскому парку в другой магазин. По пути гаишникам я не понравился. Посветили мне в глаза фонариком и сказали езжай. Ладно. Приехал, купил. Поехал в гараж ставить.

Снял щиток приборов. Плюс на конденсаторе это длинный усик, соответственно покороче который это минус.

Порядок подключения на щитке приборов нашёл в интернете.

стрелкой указана полярность подключения.

Плюс конденсаторов, к плюсу на щитке, и также минус.

Тут мне помогла головка на 5,5 мм. Ей гаечки удобно закручивать.

Проделанной работой доволен. У makaron308 есть видео как работает датчик с конденсатором напряжения.

Спасибо за внимание. Цена вопроса: 80 ₽

Цена вопроса: 80 ₽

Датчик уровня топлива (ДУТ) автомобилей ВАЗ 2108, 2109, 21099

В системе питания карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 устанавливается датчик уровня топлива (ДУТ), предназначенный контролировать количество бензина в топливном баке. Он расположен на заборнике топлива в топливном баке автомобиля. На щитке приборов имеется указатель уровня топлива и лампа (сигнализатор) резерва топлива, связанные электрической цепью с датчиком уровня топлива и передающие информацию с него непосредственно водителю.

Устройство датчика топлива автомобилей ВАЗ 2108, 2109, 21099

Датчик уровня топлива (ДУТ) имеет круглый фланец, крепящийся непосредственно к топливному баку. На фланце расположена соединительная колодка датчика с двумя выводами. К нему же приварена трубка топливозаборника и трубка обратки. Сам датчик имеет пластиковый корпус, крепящийся на опорной пластине. Внутри корпуса расположен реостат с обмоткой из нихромовой проволоки и неподвижный контакт включения лампы резерва топлива. Контакт соединен с колодкой датчика (вывод «W»). У реостата имеется ползунок, установленный на вращающейся оси и соединенный с подвижным рычагом, на конце которого установлен пластмассовый герметичный поплавок. Нижний конец реостата соединен с колодкой датчика.

Принцип действия датчика уровня топлива автомобилей ВАЗ 2108, 2109, 21099

Поплавок перемещается вниз или вверх при падении или увеличении уровня топлива топлива в бензобаке. Одновременно перемещается соединенный с ним ползунок по обмотке реостата меняя сопротивление на выходе с реостата с низкого на высокое и обратно. Падение и повышение сопротивления отражается на перемещении стрелки указателя уровня топлива в щитке приборов. Уровень в баке низкий, поплавок опущен – сопротивление 285-335 Ом (стрелка указателя уровня топлива на нуле), стрелка указателя показывает пол бака – сопротивление 100-135 Ом, полный бак (стрелка до отказа вправо, поплавок поднят)– 7-25 Ом.

В нижнем положении поплавка, когда уровень топлива самый минимальный (4-7 л), замыкаются контакты на ползунке и контакт лампы резерва топлива. Лампа на щитке приборов загорается.

Работа датчика уровня топлива (ДУТ) при полном баке: поплавок всплыл вверх, контакт ползунка внизу реостата (сопротивление минимальное), подвижный и неподвижный контакты контрольной лампы резерва топлива разомкнуты (лампа не горит)

Работа датчика уровня топлива при падении уровня топлива в топливном баке автомобиля: поплавок упал, контакт ползунка поднялся вверх по обмотке реостата (сопротивление максимальное), подвижный и неподвижный контакты лампы резерва топлива сомкнулись (лампа загорелась)

Подробнее о том как работает указатель и датчик уровня топлива: «Указатель уровня топлива ВАЗ 21083, схема».

Электрическая схема соединений датчика уровня топлива автомобилей ВАЗ 2108, 2109, 21099

Схема подключения датчика уровня топлива в бензобаке ВАЗ 21083

Применяемость датчика уровня топлива на автомобилях ВАЗ 2108, 2109, 21099

На автомобилях ВАЗ 2108, 2109, 21099 и их модификациях применяется датчик уровня топлива 24.3827 и его разновидности. Характеристики его следующие: напряжение -12 В, полное сопротивление реостата-350 Ом, длина рычага поплавка-115 мм, угол наклона рычага при пустом баке-27,5 градусов.

Неисправности датчика уровня топлива

При выходе из строя датчика уровня топлива указатель уровня топлива в щитке приборов либо вовсе не работает, либо показывает неверную информацию. Подробнее о неисправности датчика уровня топлива см. «Не работает указатель уровня топлива в щитке приборов ВАЗ 2108, 2109, 21099».

Примечания и дополнения

— Реостат это электрический прибор, позволяющий регулировать силу тока и напряжение в электрической цепи посредством изменения сопротивления проходящего через его обмотку электрического тока. Ползунок, являясь подвижным контактом, перемещаясь по виткам обмотки реостата (проводника), изменяет количество витков включенных в цепь тем самым изменяет длину проводника и соответственно его сопротивление.

Еще статьи по топливной системе автомобилей ВАЗ 2108, 2109, 21099

— Снятие и установка датчика уровня топлива автомобилей ВАЗ 2108, 2109, 21099

— Схема топливной системы автомобилей ВАЗ 2108, 2109, 21099 с карбюраторным двигателем

— Прочищаем сетчатый топливный фильтр на заборнике топлива в бензобаке автомобилей ВАЗ 2108, 2109, 21099

— Топливный модуль (электробензонасос) инжекторных ВАЗ 21083, 21093, 21099

— Неисправности топливной системы автомобилей ВАЗ 2108, 2109, 21099

Замена датчика уровня топлива Ваз 2107

Для проведения ремонтных работ автолюбителю потребуются:

• Набор ключей малого диаметра;
• 2 небольших отвертки: под прямой и крестовый шлиц соответственно;
• Чистая ветошь;
• Кусочек наждачной бумаги.

Работы рекомендуется производить спустя четверть часа часа после остановки силового агрегата, чтобы не успело «обнулиться» давление в системе подачи топлива.

Алгоритм действий по замене ДУТ 2107:

1. «Скидываем» клеммы с АКБ, чтобы обесточить автомобиль;
2. Вынимаем из блока предохранитель топливного насоса с маркировкой «Ф3»;
3. Демонтируем заднее сидение и откручиваем лючок, открывающий доступ к топливному насосу;
4. Отсоединяем от бензонасоса все шланги и провода;
5. Скидываем крепежных хомут, отводим бак в левую сторону;
6. Скручиваем гайки по периметру фланца топливного модуля; гаек там 8 штук;
7. Наклоняя топливный модуль, добираемся до поплавка, отсоединяем его;
8. Вынимаем сетчатый фильтр бензонасоса, чистим;
9. Переходим к колодке проводов бензонасоса;
10. Демонтируем проводки ДУТа с колодки;
11. Удаляем винт крепления провода «массы» бензонасоса;
12. Удаляем два винта крепления указателя уровня топлива;
13. Перерезаем хомут крепления проводки;
14. Демонтируем ДУТ;
15. Сборку производим в обратном порядке.

Описанные выше действия требуют навыков тонкой работы с элементами топливной системы. Если Вы не уверены в собственных силах, воспользуйтесь помощью опытных сервисменов. Остались вопросы по алгоритму замены ДУТа ВАЗ 2107 — смотрите полезное тематическое видео

Светодиодная подсветка панели

Наиболее популярным тюнингом является светодиодная подсветка приборов ваз 2107, которая делает торпеду привлекательной, особенно, в ночное время.

Для выполнения тюнинга, нужно будет приготовить:

• 10 лампочек по 3 В;
• специальный шлейф;
• кусок провода от разъема molex;
• резистора сопротивлением 680 ОМ.

Приборка со светодиодной подсветкой Процедура состоит из трех этапов:

1. Сначала нужно подготовить светодиоды, спилив у них головки. Затем нужно порезать провод от molex на куски по 3 см и загнуть их в форме буквы «Г». Подготовленные провода нужно припаять в местах, где будут размещаться светодиоды.
2. На следующем этапе выполняется подрубка светодиодов. Из разрезанного шлейфа нужно сформировать проводки и с их помощью соединить 4 светодиода в одну цепь.
3. Регулируется яркость с помощью ручки регулировки. Регулировать яркость нужно в каждой из двух цепей, содержащих по 4 светодиода. С такой подсветкой ездить нужно очень аккуратно.

Признаки неисправности

Датчик этого типа не стоит больших денег, а его замена не занимает много времени. Тем не менее, следует приобретать эту деталь только при появлении серьезных признаков неисправности. К числу типичных проявлений поломки ДУТ относятся:

• При движении автомобиля стрелка «скачет» по всему циферблату иногда задерживаясь в крайне низких или высоких показаниях уровня бензина в баке.
• Стрелка всегда на «0» даже при гарантированном наличии в баке значительного количества бензина.

Возможно также существенное «отставание» индикации, когда перемещение стрелки происходит, но точность определения оставляет желать лучшего.

Принцип работы датчика Холла

Напряжение на выходе датчика изменяется в зависимости от изменений магнитного поля. Пластина с прорезями, установленная на валу трамблера ВАЗ 2107, входит в пространство контроллера датчика. Во время вращения двигателя прорези постоянно сменяются цельным металлом и магнит, установленный в контроллере, реагирует на изменение магнитного поля, вырабатывая импульсы напряжения. При поступлении импульсов коммутатор выдает напряжение на катушку, которая повышает напряжение и подает его на свечи.

Если датчик Холла ВАЗ 2107 (карбюратор или инжектор) начинает сбоить, это проявляется в следующем:

Проблема в том, что подобные проявления возникают и при исправности других элементов системы подачи топлива и зажигания. Поэтому прежде чем менять датчик, необходимо убедиться что проблема именно в нем.

Датчик закреплен под крышкой трамблера. Чтобы получить к нему доступ, необходимо отщелкнуть две защелки и снять крышку.

Устройство можно проверить тремя способами:

Что необходимо для замены

• плоская отвертка;
• плоскогубцы с удлиненными губками;
• новый датчик Холла.

После того как вы убедились в неисправности именно этой детали, необходимо выполнить ее замену. Работу лучше проводить, предварительно демонтировав трамблер с автомобиля. Для замены датчика Холла ВАЗ 2107 необходимо выполнить следующие действия:

Чтобы поставить датчик Холла, необходимо проделать вышеописанные действия в обратном порядке.

голоса

Рейтинг статьи

Выбор топливного насоса

Конструкции насосов для ВАЗ-2107 у разных производителей отличаются. Специалисты и любители автомобильной классики за годы эксплуатации машин выработали свою точку зрения на состояние рынка запчастей.

Для инжектора

Многие владельцы ВАЗ классической линейки предпочитают ставить на свои авто подходящие детали от импортных машин.

Бензонасос на “семерку” (21073-113909-02 ВАЗ-2107 инж 7246 TSN) можно заменить, например, узлом от Honda Оригинал и других марок.

Номера замены:

• 17040S50930;
• 17040S3A000;
• 17708SFB013;
• 17040S2R000;
• 17040S2K000.

Стоимость аналогов часто ниже цены российских производителей и выше качеством. Электронасос для Хонды можно купить за 800-900 руб., а родной узел стоит 1250-1390 руб.

Для карбюратора

С карбюраторными вариантами машин можно выбрать отечественного производителя ДААЗ – дочернего предприятия ВАЗ из города Димитровград. Но большинство автолюбителей считают наиболее соответствующими показателю цена/качество бензонасосы фирмы ПЕКАР.

Владельцы классики ВАЗ отмечают, что топливные узлы от ДААЗ отличаются инженерными ошибками – часто образуются паровые пробки, в холодное время не работает подкачка, а летом греются.

Насосы ПЕКАР стоят дороже – около 1000 руб. Продукт компании ДААЗ можно купить за 600 руб. Отличается, соответственно, и цена ремкомплекта: ПЕКАР – 350 руб., ДААЗ – 120 руб.
