Рабочие обороты двигателя 21126

Расточка ГБЦ

Еще одна проблема отечественного автопрома – наличие лишнего литья в районе направляющих втулок. Это уменьшает и так небольшой размер их сечения. Используя специальные шаровые фрезы можно избавиться от этого недостатка

Расточку ГБЦ следует выполнять крайне осторожно, чтобы не испортить всю систему

Важно знать, что внутреннюю поверхность втулок нельзя делать идеально гладкой, так как это приведет к ухудшению испаряемости топлива. Итогом этого этапа тюнинга ГБЦ ВАЗ должно стать идеально круглое сечение без наличия остатков заводского литья

Рядом с этим элементом расположены другие важные узлы транспортного средства. Например, маслоканал, канал охлаждения. Поэтому при расточке ГБЦ важно не повредить их.

На видео показана расточка ГБЦ 16 кл. и клапана:

Доработка ГБЦ – изменение размеров сечения клапанной системы

Этот тип тюнинга ГБЦ ВАЗ решает два вопроса:

  • Увеличивает сечение клапанной системы.
  • Снижает все этих элементов.

К сожалению, но этот процесс не обойдется без некоторых капиталовложений, так как такая доработка ГБЦ требует замены направляющих втулок. Следствием такого апгрейда, кроме пропускаемой способности, станет снижение веса системы до сорока процентов от изначального.

Как провести ремонт

Для того чтобы осуществить ремонт голоски блока, вам потребуется наличие таких инструментов:

  1. Устройство для сжатия пружин клапанов. Можно использовать как «магазинное», так и самодельное. Главное, чтобы было удобно работать.
  2. Устройство для выпрессовки маслосъемных колпачков.
  3. Оправка в виде трубки для установки колпачков.
  4. Ключи на «10», шестигранники, пинцет и отвертки.

Выполните такие манипуляции:

  1. Проведите все действия по снятию головки и распределительных валов.
  2. Извлеките все клапаны при помощи специального устройства.
  3. Извлеките маслосъемные колпачки.
  4. Проведите замену и притирку клапанов. Менять клапаны нужно в том случае, если имеются повреждения – прогары, нарушение геометрии. Обязательно подписывайте, на каких гнездах притираете клапан – в противном случае герметичность нарушится.
  5. Соберите все механизмы привода клапанов – гидротолкатели, пружины, зафиксируйте их сухарями.

Все действия по сборке узла проводятся в обратном порядке, только нужно учитывать одну особенность: придерживайтесь рекомендуемых значений момента затяжки ГБЦ ВАЗ-2112 (16 клапанов). На фото обозначена последовательность затяжки.

Переходим к блоку цилиндров

Снимаем поддон. Поворачивая коленвал как нам удобно откручиваем по два болта на каждой крышки шатуна. Используем для этого головку TORX E10.

Поршня вместе с шатунами вынимаем. Для этого снизу деревянной ручкой молотка упираемся в шатун и слегка постукивая выбиваем его наверх. Снимаем старые вкладыши и по маркировки на них покупаем такого же размера новые. Вот еще один камень в огород АвтоВАЗа, машина у владельца с салона и в мотор не разу не лазили, но три поршня были группы «В» а один «С». Получается, что на заводе один цилиндр немного переточили и просто сунули туда увеличенный поршень, нет слов. Вариантов нет, берем группу «С», не точить же мотор из-за этого. Коренные вкладыши так же трогать не будем.

Переделка двигателя Приоры на безвтыковые поршни

Чтобы сделать замену поршней, нужно разобрать двигатель. Пошаговая разборка двигателя:

  • загнать машину на подъемник;
  • слить масло, антифриз, снять головку;
  • снять поддон, открутить маслоприемник;
  • открутить шатуны и демонтировать шатунно – поршневую группу;
  • заменить поршни на безвтыковые (заранее определив вид и размер поршней);
  • заменить все прокладки, сальники, маслосъемные колпачки (ремкомплект двигателя);
  • заменить масло и фильтр на новые;
  • сделать регулировку клапанов;
  • собрать двигатель.

При замене поршня нужно помнить о правильном размещении шатуна и поршня относительно коленвала и блока.

Замена поршней на Приоре повышает надежность двигателя, нормализует расход топлива, делает мотор более эластичным на разных режимах роботы.

Замена поршневых колец, шатуна и пальцев, если они не изношены, не проводится. Можно оставить родные.

Характеристики двигателя ВАЗ 2112 1.5 16V

Параметр Значение
Конфигурация L
Число цилиндров 4
Объем, л 1,488
Диаметр цилиндра, мм 82
Ход поршня, мм 71
Степень сжатия 10,5
Число клапанов на цилиндр 4 (2-впуск; 2-выпуск)
Газораспределительный механизм DOHC
Порядок работы цилиндров 1-3-4-2
Номинальная мощность двигателя / при частоте вращения коленчатого вала 68,4 кВт-(93 л.с.) / 5600 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала 133,3 Н•м / 3300 об/мин
Система питания распределенный впрыск с электронным управлением
Рекомендованное минимальное октановое число бензина 95
Экологические нормы Евро 3
Вес, кг 120

Переходим к блоку цилиндров

Снимаем поддон. Поворачивая коленвал как нам удобно откручиваем по два болта на каждой крышки шатуна. Используем для этого головку TORX E10.

Поршня вместе с шатунами вынимаем. Для этого снизу деревянной ручкой молотка упираемся в шатун и слегка постукивая выбиваем его наверх. Снимаем старые вкладыши и по маркировки на них покупаем такого же размера новые. Вот еще один камень в огород АвтоВАЗа, машина у владельца с салона и в мотор не разу не лазили, но три поршня были группы «В» а один «С». Получается, что на заводе один цилиндр немного переточили и просто сунули туда увеличенный поршень, нет слов. Вариантов нет, берем группу «С», не точить же мотор из-за этого. Коренные вкладыши так же трогать не будем.

Покупаем новую поршневую группу, не гнущею клапана, шатуны и шатунные вкладыши.

Технические характеристики двигателя ВАЗ 21126

Производитель АвтоВАЗ
Период производства 2007 –
Рабочий объем, л 1,6
Мощность, л. с. 98
Максимальный крутящий момент, Нм 145 (при 4 000 об/мин)
Степень сжатия 11
Система питания топливом инжекторная
Тип двигателя по расположению цилиндров рядный
Впрыск распределенный
Количество катушек зажигания, шт 4 (по 1-ой на свечу)
Количество цилиндров 4
Расположение 1-го цилиндра Со стороны шкива коленвала
Количество клапанов 16 (по 4 на цилиндр, из них 2 впускных и 2 выпускных)
Материал блока цилиндров чугун
Материал головки блока алюминиевый (сплав)
Впускной коллектор совмещен с ресивером
Материал впускного коллектора полимер
Выпускной коллектор с катализатором
Количество распределительных валов в ГБЦ, шт 2
Порядок работы цилиндров 1-3-4-2
Диаметр цилиндра, мм 82
Ход поршня, мм 75,6
Основное топливо АИ-95
Экологический класс Евро-3 до 2013 г., после, Евро-4
Норма расхода топлива, л на 100 км По трассе – 6; В смешанном цикле 7,2; В городе – 9,8;
Расход масла, л на 1000 км 0,1
Параметры масла согласно руководству по эксплуатации 5W-30 и 10W-40
Заправочный объем масла в двигателе, л 3,5
Периодичность замены масла двигателя, км 7000-8000
Температурный рабочий режим, C° 95
Периодичность регулировки клапанов Не требуется (зазоры обеспечиваются гидрокомпенсаторами)
Система охлаждения жидкостная
Заправочный объем ОЖ, л 7,8
Периодичность замены ОЖ через 3 года
Марка водяного насоса (помпы) ТЗА
Марка свечей зажигания BCPR6ES, АУ17ДВРМ
Зазор в свечах, мм 1,1
Ресурс ремня ГРМ до замены, км 40000
Компрессия в цилиндрах, кгс/см² 13
Вес, кг 115
Заявленный / фактический ресурс ДВС до капитального ремонта, км 200 000/300 000
Применяется для оснащения автомобилей Лада Самара: 2113, 2114; Гранта; Гранта Спорт; Калина; Калина Спорт; Приора.

Гидравлические толкатели

Приводятся в движение клапаны при помощи кулачков на распределительных валах и гидротолкателями. Эти элементы находятся внутри направляющих отверстий. При помощи гидротолкателей получается автоматически устранить зазоры в механизме клапанов. Поэтому при эксплуатации автомобиля не требуется проводить настройку тепловых зазоров клапанов.

Чтобы гидротолкатели работали в нормальном режиме, из системы смазки поступает к ним масло. Оно подается по специальным каналам в блоке ДВС и ГБЦ. Масло проходит по этим каналам и для смазки шеек на распределительных валах. В канале имеется клапан, с помощью которого масло не сливается сверху после того, как двигатель глушится. Это позволяет поддерживать работу системы в нормальном режиме до полной остановки.

Тюнинг

Автовладельцы, желающие увеличить мощность двигателя ВАЗ 21126, могут использовать как перепрограммирование блока управления, так и инженерный тюнинг, который подразумевает замену силовых элементов и установку турбонагнетателя.

  1. Чип-тюнинг позволит получить около 5-8 дополнительных лошадиных сил без какой-либо потери надежности мотора. Существуют различные варианты чип-тюнинга, которые подразумевают замену блока управления или же его перепрошивку новым программным обеспечением. Необходимо сказать, что подобный способ увеличения мощности силового агрегата не пользуется популярностью, так как его эффективность минимальна.
  2. Глубокий инженерный тюнинг с заменой шатунной группы, топливного насоса и инжектора позволяет повысить мощность двигателя до уровня в 120-130 лошадиных сил. Необходимо сказать, что подобные работы с двигателем ВАЗ 21126 отличаются повышенной сложностью, поэтому их должен выполнять опытный специалист, имеющий опыт работы с моторами данного типа.
  3. Также возможна установка турбины, однако подобное может существенно снизить ресурс двигателя, что в свою очередь вынуждает проводить капитальный ремонт мотора каждые сто тысяч километров.

Автор статьи — Павел Кардаш

Общие характеристики

Изначально автомобиль был укомплектован 8-клапанным двигателем от ВАЗ 2114, о котором автолюбителям на практике известны все характеристики, в частности, то, какой ресурс работы он имеет на разных режимах. Поэтому первые «приоры» не получили восторженных отзывов покупателей.

Впоследствии автомобиль был оснащен собственным 16-клапанным агрегатом модификации 21126 рабочим объемом 1,6 л и мощностью 98 лошадиных сил, что сделало ВАЗ 2170 по-настоящему конкурентоспособным. Улучшены динамические показатели, снижены выбросы в окружающую среду и расход топлива. Относительно недавно появилась обновленная версия двигателя 21127 мощностью 106 л.с. которую ставят на «Приору» с 2013 года. Сравнительные характеристики всех трех агрегатов приведем в таблице 1.

Таблица 1

Технические характеристики Двигатель ВАЗ 2114 Двигатель ВАЗ 21126 Двигатель ВАЗ 21127
Год выпуска 1994 г 2007 г 2013 г
Материал блока цилиндров Чугун Чугун Чугун
Тип/количество цилиндров Рядный/4 Рядный/4 Рядный/4
Количество клапанов 8 16 16
Ход поршня, мм 71 75,6 75,6
Диаметр цилиндра, мм 82 82 82
Степень сжатия 9,8 11 11
Рабочий объем, см³ 1499 1597 1596
Мощность агрегата, л.с. 78 при 5400 об./мин 98 при 5600 об./мин 106 при 5800 об./мин
Крутящий момент, Нм 116 при 3000 об./мин 145 при 4000 об./мин 148 при 4000 об./мин
Расход топлива трасса/город/смешанный,

л/100 км

5,7/8,8/7,3 5,4/9,8/7,2 Смешанный — 7

Процесс замены для 16 клапанного авто

Процедура подмены прокладки ГБЦ на ВАЗ 2112 с движками, которые имеют 8 и 16 клапанов похожа. Для ее проведения нужно приготовить:

  • набор накидных и гаечных ключей;
  • динамометрический ключ;
  • новый расходный материал;
  • тару для слива ОЖ;
  • незапятнанные тряпки.

Для удобства проведения процедуры лучше пользоваться эстакадой либо смотровой ямой.

Мотор ВАЗ 2112 16 клапанов

Этапы

  1. Сначала следует обесточить автомобиль методом снятия минусовой клеммы с АКБ.
  2. Потом нужно слить тосол в приготовленную емкость.
  3. Если ремонт осуществляется после поездки, то в топливной системе нужно скинуть давление. Для этого необходимо надавить на защелку и отсоединить провода топливного насоса от других проводов.
  4. На последующем шаге от выпускного коллектора нужно отсоединить приемную трубу системы выхлопа.
  5. Дальше снимается термостат.
  6. После откручивания гаек крепления кронштейна, его следует отвести в сторону.
  7. Потому что изменяется только прокладка, головка демонтируется в сборе с распредвалами.
  8. Совместно с головкой блока цилиндров снимается корпус подшипников и топливная рама.
  9. Потом необходимо отсоединить датчик, показывающий уровень давления масла в движке и датчик положения распредвалов.
  10. Дальше ослабляем болт натяжителя и снимаем зубчатый ремень ГРМ, следом снимается натяжной ролик.
  11. Зубчатый шкив необходимо зафиксировать, чтоб он не проворачивался. Потом следует отвернуть крепежный болт и снять его с шайбой.
  12. Дальше, воспользовавшись 2-мя отвертками, необходимо снять шкив с распредвала.
  13. На последующем шаге отсоединяется охлаждающая система и датчик температуры ОЖ.
  14. Для окончательного демонтажа на силовом агрегате с 16 клапанами необходимо выкрутить согласно схеме болты и вытащить их вкупе с шайбами.
  15. Вкупе с ГБЦ снимается древняя прокладка.

Демонтируем ГБЦ вкупе с прокладкой

Перед установкой нового расходника поверхность в месте соединения следует очистить от остатков старенькой прокладки и загрязнений.
Резьбовые отверстия должны быть очищены от ОЖ и моторного масла.
Новый расходник устанавливается по направляющим втулкам. Отверстие, через которое поступает масло, необходимо расположить так, чтоб оно размещалось, как показано на фото.

Отверстие с медной оконтовкой

До того как монтировать головку блока цилиндров на место, следует проверить все метки на валах.
Закручиваются винты согласно схеме на фото в 4 шага. Момент, с каким болты затягиваются, указан в аннотации по эксплуатации ВАЗ 2112.

Схема закручивания крепежных болтов

Сборка осуществляется в оборотной последовательности.
После сборки производится нужная регулировка клапанов и натяжение ремня ГРМ.

Таким макаром, подмена прокладки ГБЦ на ВАЗ 2112 16 клапанов -несложный процесс, принципиально, соблюдать последовательность разборки и сборки.

Тюнинг ДВС

По умолчанию двигатель 21126 уже форсирован конструкторами АвтоВАЗ. Однако мощность ДВС может дополнительно повысить тюнинг. Достаточно учесть следующие нюансы:

  • ШПГ уже максимально облегчена, но можно расточить цилиндры, использовать поршневую группу большего диаметра;
  • чаще всего применяется тюнинг механизма газораспределения – разрезная шестерня и облегченный распредвал Нуждин;
  • используется тюнинг впускной и выпускной системы – 4 дросселя для каждого цилиндра, схема выхлопного тракта «паук», соответственно.


Тюнинг 21126

Для турбирования движка потребуется высокий бюджет модернизации, заметно снизится ресурс мотора и участится плановое техобслуживание.

Таким образом, ДВС 21126 стал улучшенной версией предыдущей модификации 21124. Увеличились силовые характеристики и эксплуатационный ресурс, упростилась конструкция ГРМ привода, облегчилась замена ремня и роликов.

Тюнинг ДВС

Прежде, чем производить тюнинг, следует учесть нюансы конструкции, которые имеет двигатель 2112:

  • чипование в данном случае бесполезно;
  • поставить распредвал Стольников 8.9, СТИ-2 или СТИ-3.1;
  • заменить дроссель на 54 – 56 мм;
  • смонтировать выпускной тракт с пауком 4/2/1.

Таким образом, ДВС 2112 является 5 поколением моторов АвтоВАЗ с четырехтактным циклом. В базовом варианте недоработана конструкция (гнет клапаны), в модификациях эта ошибка исправлена.

Момент затяжки ГБЦ ВАЗ 2112 (16 клапанов) очень важен, так как при неравномерной установке головки происходит деформация. Это приводит к тому, что после разборки потребуется стачивать не менее 2 мм с поверхности головки блока. Если соблюдать все моменты затяжки, то точить головку не придётся, а если и потребуется это сделать, то не более чем на четверть миллиметра.

Конструкция головки

В 16-клапанном двигателе используется головка блока, в которой расположены следующие элементы:

  1. Два распределительных вала. Они с пятью опорами, отлиты из чугуна, на каждом находится по 8 кулачков. Установить вместо впускного распредвала выпускной (и наоборот) нельзя.
  2. 16 клапанов. Они устанавливаются на направляющих втулках.
  3. Непосредственно на головке блока устанавливаются седла, которые соприкасаются с тарелками клапанов.
  4. Гидравлические компенсаторы в количестве 16 штук.

Распределительные валы устанавливаются на опорах ГБЦ. Соблюдение момента затяжки ГБЦ ВАЗ-2112 (16 клапанов, 1,5 литра) позволяет обеспечить нормальное функционирование двигателя. Также это позволит избежать дорогостоящей фрезеровки поверхности после очередного демонтажа головки.

Двигателя

Лада Приора несколько раз подвергалась изменениям, как внешне, так и технически. Менялся внешний облик, силовая установка и трансмиссия.

Ниже приведены пример двигателей, которые устанавливались ВАЗ 2170-72.

Двигатель 21116 (8 клапанов)

Данный двигатель устанавливался на ВАЗ 2114 и Ладу Калину, позже по наследству достался и Приоре. Мощность данного ДВС составляет 80 л.с. при объеме в 1,6 литра, что весьма мала. Такой двигатель не обладает хорошей динамикой, и «тащить» кузов Приоры ему тяжеловато.

Плюсы:

  • Не загибает клапана;
  • Прост в обслуживании;
  • Более дешевые запчасти;

Минусы:

Установка такого двигателя продолжалась до 2018 года.

Двигатель 21126 (16 клапанов)

16 клапанный мотор обладающей большей мощностью и крутящим моментом по сравнению с 116. Является доработанной моделью 124 мотора. Его мощность составляет 98 л.с. при объеме 1,6 литра.

Плюсы:

  • Большая мощность;
  • Не шумная работа;

Минусы:

  • Загиб клапанов при обрыве ремня;
  • Дорогие запчасти;

Двигатель 21127 (16 клапанов)

Доработанный 126 мотор получил индекс 21127, в данном двигателе изменился впуск тем самым повысилась мощность до 106 л.с. при том же объеме в 1,6 литра. К данному двигателю стали устанавливать новую тросиковую кпп.

Плюсы:

  • Высокая мощность;
  • Не шумная работа;

Минусы:

  • Загиб клапанов;
  • Дорогие запчасти;

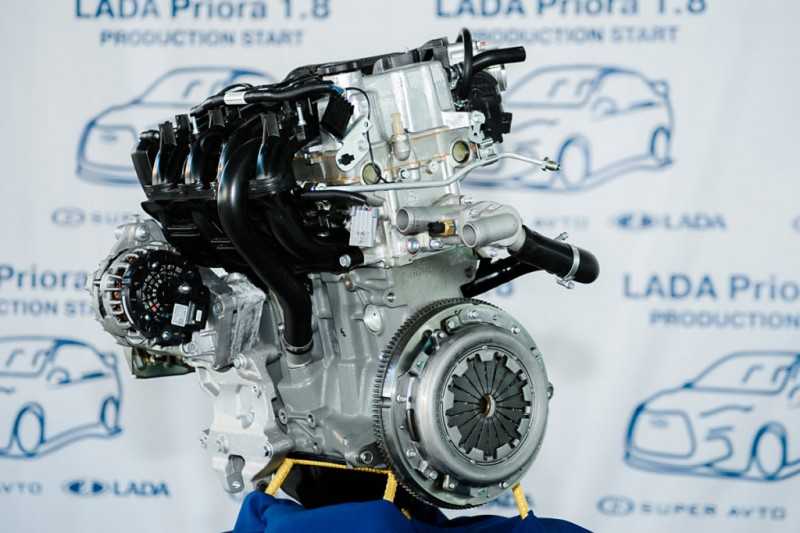

Двигатель 21128 (16 клапанов)

Данный двигатель был специально разработан для более мощных автомобилей Лада с шильдиком «Супер Авто». Мощность данного двигателя увеличилась, как и его объем. Количество лошадиных сил в моторе супер авто увеличилось до 123, а объем до 1,8 литра, что кардинально повлияло на динамику автомобиля.

Плюсы:

Хорошая динамика и высокая мощность;

Минусы:

  • Загиб клапанов;
  • Более дороге запчасти;

Вступление

Лада Приора является довольно распространенным автомобилем в странах СНГ, да и не только, Приору можно заметить на улицах Германии и других заграничных стран, конечно в меньших количествах, чем в нашей стране.

Чем мощнее двигатель, тем дороже его процесс производства. Большинство автомобилей премиум класса имеют мощные двигатели. Такой двигатель потребляет больше топлива и обслуживания его обходится намного дороже.

Бюджетные же автомобили имеют небольшой объем ДВС, не превышающий двух литров. Приора же оснащается силовой установкой объемом от 1,6 до 1,8 литра и мощностью до 123 л.с.

На Ладу Приору с завода устанавливалось несколько типов двигателей. Все они схожи по конструкции, но имеют существенные отличия, которые могут повлиять на выбор автомобиля. В данной статье рассказывается, какие двигателя устанавливались на Ладу Приору.

Рабочий ресурс

Завод-изготовитель заявляет, что мотор 126 на 16 клапанов может стабильно работать на протяжении 200 тысяч километров. После этого предела силовой установке требуется капитальный ремонт. Но не стоит забывать, что АвтоВАЗ – это настоящая лотерея, у некоторых владельцев Приоры мотор ловил клин на 2 тысячах. Но если вы бережно относитесь к машине Лада, исправно выполняете ТО и заменяете поврежденные компоненты, то можно смело рассчитывать на ресурс в 150-200 тысяч км пробега.

На ресурс силовой установки влияют множество факторов, вот некоторые из них:

  • Перегрев . Работа двигателя на Приоре при повышенных температурах заметно сокращает его ресурс. Рабочая температура, о которой мы поговорим в следующем разделе, должна сохраняться на одном уровне.
  • Топливо . В руководстве по эксплуатации указано, какой бензин необходимо лить в мотор номер 126 на 16 клапанов. Также рекомендуется посещать только проверенные заправки, на которых вам не зальют разбавленное горючее.
  • Моторное масло . Здесь все просто – своевременно меняйте смазочную жидкость и покупайте качественные масла, тогда ресурс составит 150-200 тысяч км. Для 16 клапанного агрегата 126 подходит полусинтетика (рекомендация Лада) и синтетика. Менять масло необходимо раз в год или каждые 15 тысяч км пробега, как видите, ресурс у жидкости не большой.

Гнет ли клапана?

Каждый мотор в автомобиле Лада Приора гнет клапана, касается это и самого мощного агрегата номер 126 на 16. Это вам скажут в любом сервисном центре, занимающимся обслуживанием отечественных авто. Но начинающим водителям следует знать, что мотор гнет компоненты не просто так, и если соблюдать правила эксплуатации, вы не столкнетесь с этой проблемой.

Силовая установка Лада гнет детали только в том случае, если нарушены регламентные работы по замене ремня и других компонентов газораспределительного механизма (ГРМ). Мотор гнет клапана в том случае, если вовремя не были заменены ролики, ремень или водяная помпа. Когда один из этих элементов ломается, поршни номер 126 встречаются с клапанами. Из-за такой конструктивной особенности мотор гнет детали. Решение проблемы становится капитальный ремонт Лада.

Итак, задача владельца Лада Приора с двигателем номер 126 на 16 кл заключается в своевременной проверке ГРМ.

Роликам и помпе ГРМ номер 126 тоже следует уделять внимание при осмотре ремня. Ведь двигатель гнет детали даже при неисправных роликах

Иногда ремень ГРМ и его компоненты изнашиваются раньше срока – вы узнаете об этом по вибрациям из моторного отсека и неприятному скрежету. Двигатель номер 126 гнет клапана, поэтому не забывайте вовремя менять компоненты ГРМ и проводить ремонт этого узла.

Конструктивные особенности

Основная деталь двигателя — блок цилиндров (каталожный номер 11193-1002011), также отличается размерами от своего предшественника. Он имеет заводскую окраску синего цвета. Его высота, расстояние от оси коленвала до верхней плоскости, стала составлять 197.1 мм, против 194.8 мм на модели 2112.

Изменились размеры отверстий для болтов крепления головки блока, они с тали с резьбой М10×1.25. Опоры коренных подшипников на 124-ом моторе, со второй по пятую, стали оборудованы каналами, предназначенными для подачи масла, охлаждающего поршня во время работы.

Коленвал устанавливаемый такой же, как и на моделях 21126 и 11194, с отлитой на шестом противовесе маркировки 11183. За счет радиуса кривошипа 37.8 мм, обеспечили ход поршня 75.6 мм. На валу устанавливается шкив зубчатый, для ременного привода ГРМ. На ремне шириной 25.4 мм, имеются 136 зуба, параболической формы. Ресурс ремня —45 000 км пробега.

Шкив предназначен для привода дополнительных агрегатов с помощью клинового ремня. Применяются ремни трех типов, отличающиеся длиной, в зависимости от оборудования:

  • Если привод только на генератор — длина ремня 742 мм.
  • При наличии гидроусилителя руля — 1115 мм.
  • При наличии ГУРа и кондиционера 1125 мм.

Шкив сконструирован таким образом, что выполняет роль демпфера, снижая крутящие нагрузки, действующие на вал. Еще одна функция — определение положение коленчатого вала, при помощи датчика и зубчатого колеса, вмонтированного в демпфер.

На предыдущих моделях ВАЗ 16v без выемок или с выемками меньшей глубины, в такой ситуации, существовал риск загнуть клапана, что приводило к дорогостоящему ремонту. Так что, опасения и часто возникающие вопросы — гнет ли клапана на этом двигателе, снят.

Маслосъемные и компрессионные кольца производятся из стали или чугуна. Соединение поршней и шатунов осуществляется при помощи пальцев плавающего типа, диаметром 22 мм, длиной — 60.5 мм, с фиксацией стопорными кольцами. Пальцы и шатуны заимствованы от модификации ВАЗ 2110.

Головка блока на 16 клапанный мотор ЛАДА 21124 имеет увеличенную площадку стыковки фланца впускного коллектора. Оба распределительных вала, для выпускных и впускных клапанов, как и сами клапана, пружины, гидрокомпенсаторы также сохранились от предыдущей модификации двигателя.

Для того, чтобы избежать путаницы валы промаркированы цифровым кодом. Если он заканчивается на 14, то это вал выпускных клапанов, если на 15, то это впускной вал.

Еще одно отличие — на впускном валу, присутствует необработанная полоса, рядом с первым толкателем. Добавив в конструкцию гидрокомпенсаторы, производитель ушел от необходимости производить обслуживание клапанов в плане регулировки. Но, они весьма чувствительны к чистоте и качеству смазки. Некачественное масло быстро выведет детали из строя и подлежат замене, такой ремонт ВАЗ 124 не предусмотрен.

Пружинно-клапанная группа аналогична модели 2112. Клапана с одной пружиной и стержнями диаметром — 7 мм (на восьмиклапанных головках их диаметр — 8мм). На распредвалы установлены зубчатые шкивы с метками для установки фаз газораспределения. По сравнению с моделью 2112, метки смещены друг относительно друга на 2°.

Так же как и валы, шкивы имеют отличия в конструкции и в маркировке — на впускном, с задней стороны приварена планка, на выпускном она отсутствует. Оба шкива имеют на ступице метки в виде кружочков.

Правильная натяжка ремня производится посредством опорного и натяжного роликов с ребордами (для исключения возможности соскальзывания).

Прокладка ГБЦ производится из материала, не содержащего асбест. Отверстия под цилиндры выполнены с металлическим кантом.

Впускной коллектор объединен с ресивером и выполнен из пластика.

Впервые в автомобилях семейства ВАЗ 2110, установили каталитический нейтрализатор, объединенный с выхлопным коллектором. В зависимости от того под какие требования EURO 4 или 5 предназначен 124 мотор, устанавливается свой тип коллектора.

Обновилась конструкция топливной рампы, её начали производить из нержавеющей стали. Из топливной системы убрали сливную линию, вместо неё, для сброса излишнего давления установили перепускной клапан на насосе. Для подачи топлива непосредственно в цилиндры, применялись форсунки производства Бош и Сименс.

Катушки зажигания установили на свечи, каждой свече индивидуальная катушка, с дополнительной фиксацией к клапанной крышке. При таком способе высоковольтные провода стали не нужны, а управление зажиганием стало осуществляться блоками управления Бош М7.9.7 или российской Январь 7.2, предназначенными для EURO-4 и 3.

Эксплуатация и обслуживание двигателя

Для надежной и долговременной эксплуатации двигателя 21126 необходимо соблюдать правила эксплуатации. Среди основных моментов следует выделить такие:

  • следить за показателями температуры и не допускать перегрева, поддерживать во время движения рекомендуемую рабочую температуру мотора 90-95 градусов;
  • при возникновении перегрева не осуществлять резкого охлаждения во избежание деформации элементов и узлов;
  • в условиях низких температур заводить мотор с выжатой педалью сцепления;
  • регулярно проверять наличие рабочих жидкостей, а в случае необходимости оперативно выполнять доливку;
  • не допускать превышения уровня масла и охлаждающей жидкости, так как это приведет к деформации уплотняющих элементов;
  • осуществлять своевременную замену моторного масла, фильтров (топливного, воздушного, масляного) и ремня ГРМ;
  • в случае возникновения неполадок и проведения ремонтных работ использовать только оригинальные запасные части;
  • при выполнении обслуживания использовать технологические жидкости и расходные материалы, рекомендованные заводом.

Для автомобилей ВАЗ интервал ТО установлен в 15000 км, при эксплуатации автомобиля постоянно в городских условиях или на грунтовых дорогах требуется сократить период замены до 10000 км. При замене масла в двигателе 21126 использовать следующие типы смазки по вязкости:

  • 5W-30;
  • 5W-40;
  • 10W-40;
  • 15W-40.

По типу масла необходимо использовать зимой синтетическую моторную смазку, летом — полусинтетическую.

Соблюдение указанных правил позволяет осуществлять надежную эксплуатацию двигателя ВАЗ-21126.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
