Горит лампочка аккумулятора на панели приборов ваз 2110, причины и как устранить

Основные реле и предохранители

Основные предохранители и реле на автомобиле ВАЗ-2110, 21102, 21103, 2112 расположены с левой стороны от руля, чуть ниже. На рисунке представлены обозначения на монтажном блоке предохранителей.

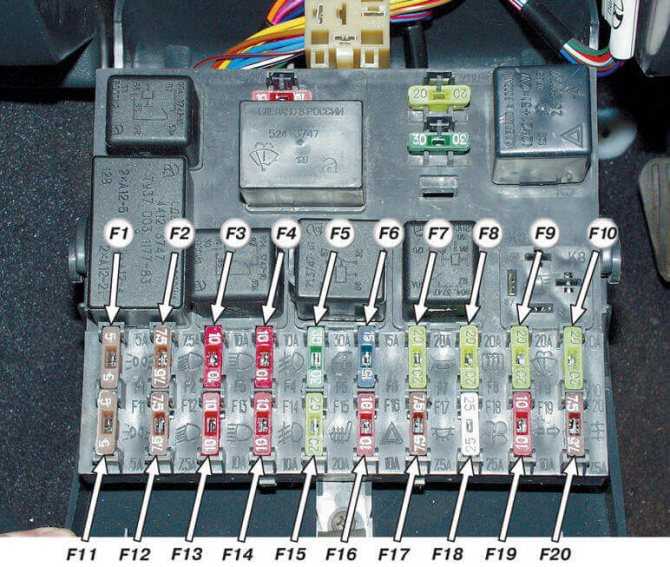

Расположение реле и предохранителей в монтажном блоке

Описание реле:

  • К1 – реле контроля исправности ламп;
  • К2 – реле очистителя ветрового стекла;
  • K3 – реле-прерыватель указателей поворота и аварийной сигнализации;
  • К4 – реле включения ближнего света фар;
  • К5– реле включения дальнего света фар;
  • К6 – дополнительное реле;
  • К7 – реле включения обогрева заднего стекла;
  • K8 – резервное реле (на автомобилях семейства ВАЗ-2110 не устанавливается);

F1–F20 – плавкие предохранители — практически все цепи автомобиля защищены плавкими предохранителями расчитанными на различный номинальный ток. Исключения составляют следующие цепи: цепь заряда аккумуляторной батареи, цепь генератора(кроме обмотки возбуждения), зажигание и пуск двигателя. Для поиска неисправного предохранителя следует пользоваться таблицей цепей, защищенных плавкими предохранителями. Перед этим необходимо найти причину сгоревшего предохранителя, устранить ее и только после этого поставить новый плавкий предохранитель.

В таблице представлены цепи, которые защищает каждый их предохранителей, но на каждой модели некоторые из них могут отсутствовать ввиду отсутствия тех или иных устройств (электро-стеклоподъемники, приводы замков и т.д.)

Большинство предохранителей и вспомогательных реле находится в отдельном монтажном блоке (рис. Расположение реле и предохранителей в монтажном блоке ), встроенном в панель приборов с левой стороны от рулевой колонки. Условные номера штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов указаны на рис. Порядок условной нумерации штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов. Схема внутренних соединений монтажного блока представлена на рис. Схема соединений монтажного блока.

Способы устранения проблем с АКБ

В первую очередь нужно проверить зарядку АКБ, когда работает двигатель. При нормальной подзарядке напряжение будет находиться в пределах 13,6 — 14,2 Вольта. Если заряд слабый, значение будет ниже 12 Вольт (автор видео — ВАЗ 2101-2107 ремонт и обслуживание).

Для устранения неисправностей нужно подготовить инструкцию со схемой электрического оборудования автомобиля ВАЗ 2110 и необходимый инструментарий:

  • пассатижи;
  • плоскую и крестовую отвертки;
  • мультиметр;
  • контрольную лампочку на 12 В;
  • нож;
  • наждачную бумагу.

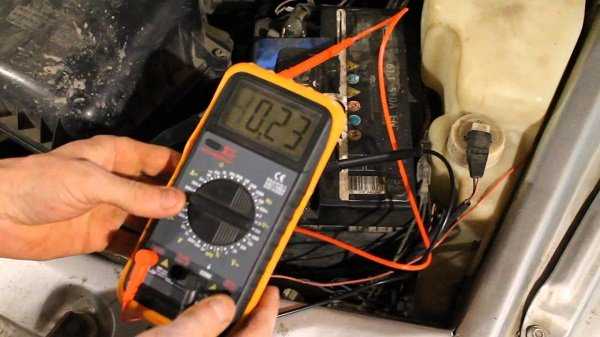

Проверка АКБ на авто

Существуют следующие способы устранения неисправностей, которые можно определить по тому, как горит лампа аккумулятора и тухнет:

  1. Если индикатор зарядки на приборной панели не горит, это говорит о том, что аккумулятор разряжен. Причина, почему не идет зарядка на аккумулятор, может быть в окислившихся контактах. Следует зачистить контакты на батарее. Если это не помогло, нужно замерить напряжение на клемме «30» генератора. Для этого один щуп нужно присоединить к «массе», а второй – на клемму «30». Если идущий ток сильно превышает заряд на аккумуляторной батарее, необходимо зачистить клемму на генераторе. Возможно, что нужно заменить провод, соединяющий генератора с устройством.
  2. Если вольтметр на приборной панели и сигнальная лампочка показывают, что заряд есть, но АКБ разрядилась. При этом заряд на клеммах находится в пределах нормы, а когда включается оборудование, стрелка заряда занимает крайнее левое положение. Это говорит о недостаточном натяжении ремня привода генераторного устройства или его повреждении.
  3. Зарядка АКБ может не идти по причине пробоя в одном из диодов, а также обрыва в обмотке стартера. В этом случае при выключенном зажигании с помощью мультиметра нужно проверить диоды и при необходимости их заменить.
  4. Отсутствует зарядка аккумулятора, но индикатор не горит и датчик заряда не срабатывает. Причина в перегоревшем предохранителе F10.
  5. Если зажигание включено, все приборы работают, индикатор зарядки не загорается, а заряд отсутствует, то необходимо проверить генератор. Для этого следует снять провод с клеммы «61» на генераторе и подключить его к кузову авто, который исполнит роль «минуса». Горящий индикатор аккумулятора говорит о проблеме в обмотке возбуждения генераторного устройства. Может быть причина в плохом контакте в месте соединения. В этом случае нужно зачистить контакты. Если это не устранило поломку, возможно, что причина в перегоревшей лампе.
  6. При повороте ключа в замке зажигания лампочка зарядки аккумулятора горит, а когда двигатель заводится, она не гаснет. При этом нет зарядки либо она может периодически пропадать, это свидетельствует о том, что разряжается аккумулятор. Причина в недостаточном контакте в месте, где присоединяется панель приборов. Возможно, что они окислились, и их необходимо зачистить.
  7. Проверить следует и реле-регулятор. Для этого с аккумуляторной батареи нужно подать на контакты напряжение. Если на щетках оно составит 12 Вольт, то реле исправно. Иначе его следует заменить.
  8. Если недостаточный уровень электролита, следует долить необходимое количество дистиллированной воды.
  9. При повреждении корпуса аккумулятора или окончании срока эксплуатации его следует заменить.

Причины, по которым не заряжается аккумулятор автомобиля

Ниже будут рассмотрены причины, по которым может не заряжаться аккумулятор. Диагностировать отсутствие зарядки не составит труда, поскольку это сразу отразится на состоянии аккумулятора. Если во время поездки генератор не заряжает АКБ, то заряженная батарея будет полностью садиться. Если генератор заряжает аккумуляторную батарею, но недостаточно, сразу понять это будет сложнее. Просто аккумулятор будет садиться быстрее, чем обычно. Но на большинстве автомобилей есть индикатор заряда аккумулятора. На приборной панели есть индикатор, который загорается, если возникли проблемы с зарядкой АКБ. Если горит индикатор, то это значит, что ток от генератора не поступает и питание потребителей в автомобильной сети идёт от батареи.

Сгорел предохранитель

Для начала стоит проверить, а не врёт ли сам индикатор заряда аккумулятора на панели приборов. Иначе вы будете искать причину там, где её нет.

Для начала стоит проверить предохранитель

Найдите в руководстве к своему автомобилю соответствующий предохранитель. Эта информация, как правило, содержится в разделе по электрической части. Находите предохранитель, смотрите его состояние и заменяете при необходимости. Запускаете двигатель и, если индикатор погас, то с генератором все нормально и никакой ремонт не требуется. Вернуться к содержанию

Оборван ремень генератора

Это, наверное, одна из самых распространенных причин отсутствия зарядки от генератора. Ремень генератора, какой бы качественный он не был, изнашивается и периодически нуждается в замене.

Лучше проводить плановые замены ремня генератора

Ослабло натяжение ремня генератора

Ещё одна причина, по которой может отсутствовать полноценная зарядка АКБ от генератора. Даже если ремень генератора находится в хорошем состоянии, его натяжение может просто ослабнуть, и генератор будет вырабатывать напряжение, недостаточное для заряда аккумуляторной батареи. Это может стать причиной того, что быстро садится аккумулятор на машине во время стоянки.

Регулировка натяжения ремня генератора не займет много времени

В принципе, в регулировке натяжения нет ничего особо сложного и вы сможете сделать её самостоятельно, не обращаясь в сервис. В большинстве случаев требуется гаечный ключ и монтировка.

Повреждена проводка или контакты

Ещё одна распространённая причина отсутствия зарядки АКБ от генератора заключается в проводке между ними. Поэтому следует проверить состояние провода, который идёт от положительной клеммы батареи к генератору. Провод должен быть целый, без повреждений изоляции, а контакты без окисления. Если наблюдаются проблемы, то устранить. Если устранить не получается, то заменить. Вернуться к содержанию

Неисправен регулятор напряжения генератора

Эта проблема уже серьёзнее и встречается реже. С её устранением справятся только опытные автолюбители. Поскольку частота вращения коленчатого вала постоянно меняется, то и напряжение вырабатываемое генератором «плавает».

С неисправным регулятором напряжения авто эксплуатировать нельзя

Вышел из строя диодный мост генератора

Ещё одной проблемой в генераторе может стать выход из строя диодов. Как эту неисправность диагностировать самостоятельно? Тут потребуется мультиметр или вольтметр. Заводите двигатель, щупы мультиметра накидываете на выводы АКБ и замеряете напряжение. Затем немного выжимаете газ и наблюдаете за напряжением. При исправном генераторе оно будет расти. Если оно падает, то с большой долей вероятности можно утверждать, что диодный мост вышел из строя. Причиной выхода из строя диодов чаще всего является короткое замыкание.

Recommendations

У меня 13.6 на ХХ без потребителей(

Скорее всего диодный мост под замену!

Сложно его менять, я не про разбор и снятие генератора, это я смогу, сам мост выпаивать?

нет. я не снимая генератор менял мост и всё хорошо стало, всё на винтиках и клеммах. у меня 8кл двиг.Лучше снять генератор, снять диодный мост прийти в магазин с ним и там такой-же дадут

У меня такая же беда… Ген 21214(80а) только диодный мост не менял…выдает 13.8

диодный мост поменял и всё решилось, прибором проверялся как исправный, но я решил попробовать поменять и угадал…

хахахаха генератор на 30 ампер хахахах ))))

на 80, я потом присмотрелся. стерлась надпись…

Меняй мост, он копеечный !

Чек горит наверно сообщая что был обрыв цепи питания, бывает такое когда напряжение пропадает (снял аккум, от гены 2 проводка открутил). Сбрось и забей.А напруга маленькая у тебя возможно из за загрязнения. Шкурочкой пройди все места где болтами стягиваются, в особенности зашкурь торцы цилиндрика, который «+» выводит на провода. У меня из за его ржавости была такая проблема. Если защиты нет и гену постоянно поливает, то эти проблемы тебя будут преследовать постоянно, то контакты, то подшипники. Закрывайся по полной))))

Спасибо за совет!Защита картера большая стоит с боковыми уголками, генератор относительно чистый.Проблема частично решилась, заменил контактные кольца, почистил все контакты под болтики… и заодно подшипники сменил. сейчас пока щетки не притерлись на холостых показывает 13.7, как под нагрузкой, так и без нагрузки. на генераторе примерно 13.8. Ошибку сбросил и больше не всплывает. Скоро выложу статью как всё делал…

Постоянный недозаряд аккумулятора является большой проблемой, которая оборачивается многими неприятностями для владельца автомобиля.

  1. Во-первых, такую батарею приходится часто подзаряжать вручную от стационарного зарядного устройства, что достаточно быстро надоедает.
  2. Во-вторых, когда АКБ регулярно пребывает в разряженном или полу разряженном состоянии, в ней происходит необратимый процесс сульфатации пластин, из-за которого снижается емкость и пусковой ток.
  3. В-третьих, такой аккумулятор может подвести в любой момент, как правило, в самый неподходящий.

Найти и устранить причину хронического недозаряда АКБ достаточно легко в обычных гаражных условиях. Главное – это знать, куда копать. Таких причин бывает несколько, и практически все они детально описаны в данном материале. В том числе, понятными словами рассказано, что такое недозаряд, при каких условиях он возникает, по каким причинам, и как эти самые причины диагностировать своими руками.

Что нужно учитывать выбирая новый аккумулятор

По паспорту АКБ рассчитана на 3-5 лет активной эксплуатации (реально выходит меньше). Поэтому со временем возникает необходимость купить и подключить аккумулятор ВАЗ 2107 вместо вышедшего из строя.

Приобретая новую АКБ, следует учитывать ряд параметров и характеристик. Тип батареи: обслуживаемая и необслуживаемая. Первый вариант позволяет проверять и пополнять уровень электролита. Это дает возможность дольше пользоваться АКБ.

Следующий вопрос: какой мощности аккумулятор на ВАЗ 2107 будет наиболее эффективным. Для этой модели годятся батареи емкостью в 50–60 А*ч. Однако учитывая, что современные авто оснащены энергоемким оборудованием, лучше остановиться на более емких аккумуляторах. Кроме того, карбюраторные модели ВАЗов требуют более мощных АКБ – больше потребляют энергии при запуске. По габаритам на ВАЗ 2107 требуются источники питания размерами 242*175*190 мм. Под них подходит подавляющее большинство имеющихся на рынке образцов.

При выборе аккумулятора следует учитывать и место проживания владельца «семерки». Тем, кто обитает на юге, можно приобрести менее мощную батарею. Северянам рекомендуется предпочесть АКБ с повышенной емкостью: на морозе машина заводится с большими энергозатратами.

Причина №1. АКБ сильно садится во время стоянки

Диагностируется следующим образом. Сразу после постановки автомобиля на стоянку после дневной эксплуатации замеряется плотность электролита. Допустим, она в норме, и показывает, что АКБ зарядилась на 100%. Однако на следующий день аналогичные измерения показывают снижение плотности. Проверка напряжения батареи в состоянии покоя тоже говорит о том, что батарея изрядно разрядилась.

В таких случаях, если аккумулятор исправен (например, он новый), в большинстве случаев виноваты большие токи утечки. Чтобы их измерить, надо мультиметр переключить в режим амперметра с диапазоном измерения до 10 А, и подключить его в разрыв отсоединенной клеммы аккумулятора. То есть сделать так, чтобы токи потекли с одной из клемм АКБ на соответствующий силовой провод (который вы отсоединили).

Нормой считается ток в пределах 0,07 А. На разных автомобилях он может заметно отличаться. Но, если у вас показывает больше указанного значения, это плохо. Надо искать, что потребляет так много, и устранять причину. Проще всего это делается путем поочередного извлечения предохранителей и наблюдения за реакцией амперметра.

Теперь допустим ситуацию, когда токи утечки находятся в норме, но теоретически исправная АКБ (почти новая или новая) на утро все равно разряжается. В таком случае надо проверить на утечку токов саму батарею. Для этого ее надо отсоединить от бортовой сети, и замерить напряжение между плюсовой клеммой и разными участками на ее корпусе. На приборе должны быть нули. Если между клеммой и корпусом есть напряжение, то, скорее всего, батарея просто грязная, и ее надо тщательно помыть.

Что можно сделать когда не заряжается аккумулятор авто

Первым делом нужно выяснить причину, а уже потом предпринимать действия по её устранению. Для этого нужно замерять напряжение на клеммах АКБ, проверить уровень, плотность электролита и его цвет. Также само собой необходим визуальный осмотр поверхности аккумулятора, автопроводки, а еще в обязательном порядке определить утечку тока.

Рассмотрим подробно возможные последствия каждой из причин плохой работы аккумулятора, а также определим действия что нужно сделать в той или иной ситуации:

Окисление контактных клемм

как препятствует хорошему контакту так и способствует утечке тока. В результате и получаем быстрый разряд или нестабильную/отсутствующую зарядку от генератора. Выход один – проверить не только состояние выводов АКБ, но и на генераторе и массе автомобиля. Сильно окислившиеся клеммы можно устранить очисткой и смазкой от окислов.

Неисправность в генераторе

(ремень, регулятор, диоды).

Обрыв ремня

вы бы наверняка заметили, но дело в том, что даже незначительное ослабление натяжки могут способствовать проскальзыванию на шкиве (так же как и попадание масла). Поэтому, при включении мощных потребителей может загораться лампочка на панели и аккумулятор будет разряжаться, а на холодном двигателе из под капота часто доносится писк. Устранить такую проблему можно либо натяжкой, либо заменой.

Диоды

в нормальном состоянии должны пропускать ток только в одну сторону, проверка мультиметром даст возможность выявить неисправный, хотя зачастую попросту меняют весь диодный мост. Неправильно работающие диоды могут вызвать как недозаряд, так и перезаряд аккумулятора.

Когда диоды в норме, но при работе они сильно нагреваются, значит на аккумулятор поступает перезаряд. За напряжение отвечает регулятор. Его лучше сразу поменять

В ситуации, когда аккумулятор заряжается не полноценно, нужно обратить внимание и на щетки генератора (ведь со временем они изнашиваются)

Причины разрядки аккумулятора, почему автомобиль не выдает полное напряжение

Повернув ключ зажигания, автолюбитель ожидает услышать бодрый звук работы стартера. Если аккумулятор разряжен, энергии стартеру не хватает — автомобиль не заведется. Причины разрядки:

  1. Сам аккумулятор. Низкий уровень электролита, сульфатация пластин, короткое замыкание, длительное стояние без подзарядки. Аккумулятор нужно зарядить и проверить нагрузочной вилкой.
  2. Постоянный пассивный разряд. В автомобиле есть потребитель, который потребляет энергию даже при выключенном зажигании. Это чаще всего неправильно установленная магнитола, сигнализация либо плохо отремонтированные заводские детали — вентиляторы, фонари. Перетершаяся в местах сгиба проводка также может разрядить аккумулятор.
  3. Недозарядка аккумулятора при движении. Это бывает при частых коротких поездках или при неисправном генераторе.

Крепление АКБ ВАЗ 2107

Источник питания ВАЗ 2107 устанавливается в подкапотном пространстве с правой стороны на специальную площадку и крепится посредством планки. Таким образом производится фиксация аккумулятора, что позволяет избежать его перемещения по площадке во время движения автомобиля.

Как предотвратить кражу

Владельцы «Жигулей» нередко сталкиваются с проблемой кражи АКБ, что обусловлено немалой стоимостью этой детали. Дело в том, что открыть капот на «классике», тем более для опытного злоумышленника, не составляет особого труда. Как же обезопасить себя и свой автомобиль от подобной ситуации? Существует несколько вариантов решения проблемы:

  • постановка машины на охраняемую стоянку;
  • хранение автомобиля в гараже;
  • установка сигнализации (в зависимости от схемы подключения).

Однако перечисленные способы далеко не всегда и не всем подойдут. В этом случае для защиты АКБ от кражи можно прибегнуть к дополнительным мерам защиты:

  • установить замок на крышку капота;
  • постоянно забирать батарею с собой;
  • надёжно закрепить аккумулятор.

Один из вариантов защиты аккумулятора от кражи — установка замка на капот

Прибегнуть к первому варианту согласится далеко не каждый автовладелец, поскольку для этого потребуется наваривать кронштейны для навесного замка на капот, что испортит внешний вид машины. Постоянно уносить батарею с собой также понравится далеко не каждому. Остаётся вариант более надёжного крепления АКБ. Одним из вариантов защиты источника питания от кражи является использование крепежа с секретом, что заставит злоумышленника затратить больше времени, а иногда и отступить от задуманного. Возможен также вариант запаивания крепления, но стоит учитывать, что этот способ в условиях форс-мажора создаст серьёзные проблемы владельцу автомобиля.

Защитить аккумулятор от кражи можно при помощи специального крепежа — гайки с секретом

Некоторые автолюбители дорабатывают площадку под аккумулятор, делая её в виде короба и устанавливая замок, для чего потребуется воспользоваться сварочным аппаратом. Есть и другой способ, усложняющий кражу детали — укрепление её цепью и установка навесного замка

Важно понимать, что наиболее эффективная защита — это комплекс мер, которые позволят предотвратить воровство батареи с машины

Для защиты АКБ можно изготовить специальный крепёж, позволяющий установить навесной замок

Неоригинальные акустические системы

За редким исключением, водители, проводя тюнинг автозвука, не думают о колоссальной нагрузке, которую на электроузлы оказывает акустика. Энергии, вырабатываемой генератором, недостаточно, поэтому и происходит разряд батареи. Поэтому, устанавливая акустику, желательно проконсультироваться предварительно с автоэлектриком, который просчитает, какая нагрузка для генератора допустима.

Контакты аккумулятора должны всегда быть тщательно закручены, клеммы и поверхность аккумулятора чистыми. Не должны болтаться провода. Очистить клеммы, покрытые окисью, можно, используя наждачную бумагу.

Помнить нужно еще об одном — поездки на короткие расстояния (особенно по городу, где часто попадают в «тянучки» и «пробки»), тоже не могут положительно сказаться на состоянии батареи. Она не успевает попросту заряжаться, поскольку многие генераторы дают заряд батарее, когда обороты двигателя достигают 1,5 тысячи.

Другие причины почему генератор на ваз 2110 не дает зарядку

Если проблема не в генераторе, а на панели горит зарядка, необходимо удостовериться в исправности лампочки на приборке и предохранителе.

Нужно попробовать заменить предохранитель, завести автомобиль и проверить приборную панель. Если лампочка не горит, значит проблема была в предохранителе, генератор не нужно трогать.
Иногда по дороге может оборвать ремень. Он изнашивается быстро, поэтому стоит постоянно возить с собой запасной, так как в любой момент его можно поменять и дальше передвигаться на автомобиле. Иногда ремень может просто ослабнуть и заряд на аккумулятор будет подаваться в меньшем количестве. Нужно просто с помощью регулировки подтянуть ремень, и проблема устранится.
При постоянной эксплуатации автомобиля, аккумулятор меняют примерно через три года. Но не нужно забывать про генератор, который может ускорить износ аккумулятора. Из-за этого разные приборы и электрика выйдет из строя

Поэтому необходимо с особым вниманием наблюдать за генератором.

Проблема с зарядкой без нагрузок на холостых 13.7 в начале потом снижение до 12.8 С ближним светом 12.6 потом снижаеться до 12.2 В по БК Менял таблетку на старой щетки почти не стерты,подтягивал ремень Результата почти нет.БК думаю не врет, так как при 11.5в перестает работать магнитола.Что смотреть и как быть подскажите Спасибо _________________ Ваз 21113 2000г.в Январь 5.1_________________

Что смотреть и как быть подскажите Спасибо

мерить напругу на АКБ проверенным прибором. Если РН уже менял, то звонить диодный мост — можнт из-за него. но в любом случае надо начинать с корректного замера. Да и еще: как давно это происходит? если с пару недель — померь плотность в акб — если низкая (ниже 1.26) — то проблемма имеет место быть. _________________ | ▌ ▌ █ █ █ █▌ ford focus club █▌█ █ █ ▌ ▌|

На форуме 7 лет

Откуда: Волгоградская обл.

Авто: ВАЗ-11170 2012 г.в.с кондёром.

На ХХ на генераторе ПРАМО 80А 13,8В,на АКБ(новая Тюмень 62а/ч) — 13,6. Кинул дополнительные «+» и «-» с АКБ на генератор — ничего не изменилось. Массы все зачищены и протянуты. При включении всех возможных потребителей напруга на АКБ падает до 13,2,при включении еще и карлсона — до 13,0. Что можно еще сделать или все в норме и забить на это дело? _________________

блог

1. Измерять мультиком проверенным на гене шпилька и корпус гены. 2. измерять под нагрузкой на ХХ — т.е. включить БСФ, вентилятор печки, обогрев заднего стекла.

на исправном гене должно быть: — 13,6 у обычных моделей -13,8 у Прамо -14,1 у Шнивовских ген (там таблетка для Кальциевых АКБ сделана)

далее смотрим, что приходит на АКБ. если потери более 0,1 Вотльта ищем в каком месте теряется.

Может теряться на обжимах проводов, на контактах, на резьбах шпилек.

В теме Мех. часть гены много чего написано.

Поочередно можно измерять мультиком точки при нагрузке и найти места потерь. Как правило — окисления.

По гене проблемы: 1. — Окисления внутри гены и плохой контакт вывода обмотки с диодом подковы — желательно припаять косичку и бросить дополнительно 1 см проводка от обмотки к подлове (припаять)

2. Таблетка 3. Битый диод подковы. _________________ Мир полон «удивительных» людей. Сколько в людях не разочаровывайся, все равно удивят.
