Ремонт и замена рулевой рейки ваз 2108, 2109, 21099

Первичная диагностика рулевой рейки

Как правило, для первичной диагностики не требуется снятие или разборка. Основные признаки неисправности рулевой рейки проявляются в движении автомобиля. Рассмотрим самые распространенные из них.

1. Стук при проезде неровностей. Стук в рулевой рейке проявляется в звонких или глухих металлических ударах с передней стороны автомобиля, которые слышны при наезде на неровности дороги.

Не всегда указывает на неисправность именно в рейке. Причин может быть множество. Например, шаровая опора, наконечник, ступичный подшипник, стойка и так далее. Многие другие узлы автомобиля могут издавать подобные звуки.

2. Увеличенный люфт руля. Часто является следствием выработки в рулевой рейке. Также этот симптом проявляется при выработке в наконечниках или шаровых опорах.

Реже этот признак может явиться дефектом в хвостовике валика рулевого механизма. Происходит это тогда, когда слизываются шлицы и разбивается посадочный паз под клин в соединении с рулевой колонкой.

Люфт рулевой рейки нужно устранять еще в зачаточном состоянии, так как затягивание сроков ремонта приведет к неисправимым дефектам и покупке нового узла в сборе.

3. Подклинивание рулевого колеса, ступенчатость во вращении. При появлении этих симптомов в 90% случаев причина будет в рулевой рейке.

Чаще всего возникает подобный дефект при повреждении пыльников и попадании внутрь корпуса воды и загрязнителей. Смазка частично вымывается, частично забивается пылью.

Это приводит к быстрому износу рулевого механизма, так как происходит трение деталей с недостаточным количеством и качеством смазки.

Также неправильная регулировка рулевой рейки влияет на характер вращения руля. Перетяжка регулировочного винта неизбежно скажется на плавности движения рулевого колеса, а также на усилии, которое необходимо к нему прилагать.

4. Неустойчивость автомобиля на скорости. Если в движении автомобиль ведет себя неустойчиво, особенно на волнистом дорожном покрытии или при наезде на неровность, одной из причин такого поведения авто на дороге может быть проблема в рулевой рейке. Как правило, сопровождается люфтам рулевого колеса.

При наличии хотя бы одного из этих признаков необходимо провести более точную диагностику.

Проверить рулевую рейку, можно также выставив колеса прямо и немного повращав руль влево-вправо для снятия напряжения в рулевом механизме. После этого нужно рукой попробовать потянуть за место крепления рулевых тяг к рейке вверх-вниз. Если чувствуется люфт, то это указывает на износ во втулке или другой части рейки.

Замена старых элементов рейки

На новую опорную пластину наденьте демпфирующие кольца так, чтобы тонкая сторона резинок расположилась в середине выреза пластины. На фото это почти не видно, но при покупке ремкоплекта вы найдете в нем две нужные резинки.

Вставьте на место опорную втулку. В специальном углублении есть отверстие, в которое должны попасть два выступа на втулке. После ее установки нужно отрезать лезвием тоненькие резиночки, как на фото.

Снимите стопорное кольцо с вала шестерни специальными щипцами, а затем демонтируйте подшипник.

После этого нужно выпрессовать игольчатый подшипник при помощи особого ключа. Если у вас такого нет, вам потребуется дрель и сверло 1,2-1,5 мм. Высверлите отверстие так, чтобы оно попало на торец подшипника (смотрите фото). Через проделанное отверстие выбейте игольчатый подшипник.

Осталось только хорошенько промыть картер рулевого механизма и вставить новый игольчатый подшипник, который есть в ремкомплекте. Проделанное отверстие можно замазать смесью суперклея с металлическими опилками. Также можно воспользоваться холодной сваркой. Шестереночные механизмы следует смазать смазкой Литол или ФИОЛ.

Собирать все нужно в обратной последовательности. После этого необходимо выставить зазор между гайкой и упором – 0,12 мм.

Итак, самостоятельный ремонт рулевой рейки сэкономить вам немалую денежную сумму, так как вам понадобится для работы только ремкомплект и смазка.

Как заменить рулевую рейку на ВАЗ 2113-ВАЗ 2115?

Снятие

1) В начале операции вам нужно будет вывесить оба передних колеса у автомобиля, для этой операции может понадобиться как один, так и два домкрата (Просто вместо одного домкрата, можно чурбаки так же использовать), после того как передняя часть будет вывешена, снимите с обоих сторон колёса у автомобиля.

2) Теперь нужно снять адсорбер если он у вас имеется, потому что он занимает достаточно много места и если его не снять, то просто доступа к рулевой рейки толком не будет.

3) Затем в самой центральной части рейки, отверните два болта которые ещё на схеме выше указаны цифрой 10 которые крепят рулевые тяги к рейки, но учтите тот факт то что данные болты ещё стопорными шайбами стопорятся которые вам и нужно будет отогнуть (Вы их сразу увидите), чтобы они не мешали откручиваю данных болтов крепления тяг к рейки.

4) Следом заберитесь в салон под то место где у вас установлены педали и там разыщите стопорный болт кардана (Указан красной стрелкой), если нужно будет отогните часть карпета (Карпет – это то чем покрыт пол автомобиля, раньше его не было, вместо него люди сами стили линолеум но это в старых автомобилях, в новых же используется карпет который и закрывает металлическую часть кузова) если он этот болт закрывать будет, но когда вы выкрутите болт, вставьте большую отвёртку, либо же зубило в паз который указан синей стрелкой и расширьте его чтобы рейка снялась с автомобиля.

5) Ну и в завершение операции отверните по две (С каждой стороны) гайки которые крепят рейку к кузову автомобиля, данные гайки её крепят в её самой крайней части, то есть в левой и соответственно в правой, а когда они у вас будут вывернуты, то вы можете потянув за рулевую рейку на себя (Вы этим её со шпилек снимите) снять её после этого с автомобиля.

6) Кой что ещё добавим, обычно новые рейки изначально продаются в сборе с рулевыми тягами, если и у вас эти тяги на рейки присутствуют (Данные тяги если вы не понимаете о чём идёт речь, показаны на схеме и указаны цифрами 11 и 6) то в таком случае вам придётся снять старые тяги с автомобиля (Просто инструкция направлена на снятие только самой рейки и поэтому на счёт снятия тяг мы в начале ничего не говорили), если вы не знаете как их снимать, то в таком случае изучите статью под названием: «Замена рулевых тяг на автомобилях ВАЗ 2109». (На марку ВАЗ 2109 особого внимания не обращайте, потому что автомобили семейства Самара и Самара 2 очень похожи между собой и поэтому тяги и там и там снимаются идентично)

Регулировка рулевой рейки

В её регулировки ничего сложного нет, самое главное знайте пару вещей, а именно если регулировка рейки ни к чему не приводит (То есть рейки после регулировки так же стучит, хотя стук должен будет пропасть или же в крайнем случае быть по меньше), тогда рейку рекомендуется либо же менять, либо же подвергать ремонту (О том как отремонтировать рейку, читайте в статье под названием: «Ремонт рулевой рейки на ВАЗ»), но а сейчас вернёмся к регулировки, вам понадобиться во-первых специальный ключ (В автомагазине скажите, что нужен ключ для регулировки рейки и если продавец окажется грамотный он вам его сразу же продаст), после того как вы им запасётесь, разыщите специальную гайку (Указана синей стрелкой на маленьком фото ниже, а местонахождение её указано красной стрелкой) и немного закрутите её, добейтесь чтобы стук либо вообще пропал (Если рейка ещё в приемлемом состоянии), либо он был но был не слишком сильный, в противном случае замените рейку на новую, либо же как уже сказали ранее, отремонтируйте её.

Переборка рулевой рейки

1. При помощи бокорезов или любого другого подходящего инструмента перекусываются пластиковые хомуты по бокам защитного кожуха.

После этого кожух легко снимается. Осматриваем его на наличие повреждений. Наличие надрывов или трещин недопустимо, так как через них попадает вода и пыль внутрь реечного механизма.

2. Боковые защитные колпаки крепятся также пластиковыми хомутами. После перекусывания хомута колпаки легко стаскиваются. Проводится их визуальный осмотр на наличие повреждений.

3. Не будет лишним проверить рулевую рейку на износ в паре шестерня-река. Для этого рукой придерживаем рейку в месте крепления тяг и пробуем проворачивать валик механизма влево-вправо. Наличие люфта может означать износ или неправильную регулировку в этом узле.

4. Для дальнейшей работы понадобится специализированный ключ для автомобилей ВАЗ. Он обычно продается в варианте приспособления двойного назначения: с одной стороны – восьмигранник для регулировки рейки или выкручивания регулировочного винта, с другой – для натяжения ролика ГРМ.

Если этого ключа нет, то можно воспользоваться любым подходящим восьмигранником.

Если регулировка рулевой рейки или ее разборка не проводилась, то провернуть регулировочный винт в первый раз достаточно сложно. В условиях завода-изготовителя после регулировки этот винт кернится.

5. После откручивания вынимаем уплотнительное и стопорное кольца, пружинку и упор. Упор – одна из двух точек опоры самой рейки в корпусе. Поэтому от его состояния напрямую зависит работоспособность всего механизма.

Рабочая поверхность должна быть гладкой, без задиров и прочих повреждений. Уплотнительное колечко также не должно иметь повреждений.

6. Чтобы дальше разобрать рулевую рейку, необходимо снять пыльник рулевого механизма. Он плотно посажен на корпусе, специальных креплений нет. Его так же осматриваем на наличие трещин или любых других повреждений.

7. Вынимаем стопорную шайбу. Отвинчиваем гайку подшипника. Для этого понадобится специальный восьмигранный ключ.

  • Затем вынимаем уплотнительное кольцо и шайбу.
  • Далее, нужно извлечь вал рулевого механизма. Он посажен не сильно плотно, поэтому хватает небольшого усилия.
  • Проверяется состояние шарикового подшипника.
  • Если подшипник изношен, его необходимо заменить. Он плотно посажен на вал.
  • Старый можно сбить при помощи наставки или аккуратными ударами молотком по наружной обойме.
  • Новый напрессовать через трубчатую наставку в тисках или на прессе.
  • Забивать новый подшипник не рекомендуется, так как это негативно отразится на его ресурсе.

8. Вынимаем опорный игольчатый подшипник. Для этого отверткой или шилом аккуратно приподнимаем его и вытаскиваем из своего посадочного места. Если он также имеет признаки износа, закладываем в паз новый подшипник.

9. Вынимаем саму рейку. После разборки рулевого механизма и демонтажа упора она легко выходит из корпуса. Здесь ее нужно очистить от остатков старой смазки и внимательно осмотреть.

Зубья не должны иметь сколов и других повреждений. На самом валу рейки не должно быть задиров и участков, где происходило трение металла по металлу. При наличии подобных дефектов необходима замена рулевой рейки.

Существуют варианты со шлифовкой вала, но далеко не все автосервисы берутся за это. И экономическая целесообразность этой процедуры сомнительна.

10. Демонтируется втулка. Для снятия нужно сначала сдвинуть ее с посадочного места. Подцепив ее плоской отверткой за край с одного из краев корпуса, нужно слегка надавить до отсоединения от посадочного паза.

После этого втулку можно аккуратно смять в корпусе и вытащить через отверстие для крепления тяг.

Втулка является одним из самых слабых мест в конструкции рулевой рейки. Пластиковый материал изнашивается интенсивнее металла, и появляются люфты.

11. Замена втулки рулевой рейки начинается с установки на новую втулку колец. После этого втулка просовывается через боковое отверстие в корпус до тех пор, пока не упирается в стопорный бортик.

Далее отверткой осторожно подворачивается втулка через отверстие для крепления тяг до установки в свое рабочее положение. Чаще всего рулевая рейка стучит именно по причине разбитой втулки

12. После разборки все элементы промываются в растворителе или любом другом жидкостном составе для промывки замасленных деталей.

При использовании ремкомплекта лучше заменить все элементы, а не отдельные детали. Сборка производится в обратном порядке.

Новая или реставрированная?

Среди автолюбителей часто возникает вопрос относительно рулевой рейки – приобретать новую для замены или реставрировать «родную»? Здесь однозначно ответить невозможно.

Если ремонт проводился самостоятельно и с использованием качественного ремкомплекта, то после реставрации рейка может отслужить достаточно долго.

А вот приобретение реставрированной рейки или в случае ремонта на СТО высока вероятность скорого возникновения проблем. Ведь неизвестно кто, как и с помощью чего проводил восстановление.

Что касается новых узлов, то на рынке очень много дефектных реек.

В целом все же лучше сначала попытаться отремонтировать рейку, поскольку это значительно дешевле. Приобретать же новый механизм стоит только после того, как уже убедились, что реставрация не помогла.

Ремонт

Первое, что вам потребуется для проведения самостоятельного ремонта — это ремкомплект. Они доступны практически в любом магазине автозапчастей. Однако настоятельно рекомендуем покупать только качественные наборы, чтобы результат вашего самостоятельного ремонта продержался как можно дольше.


Что потребуется для работы

Предлагаемые рекомплекты бывают неполными и полными. Вам точно потребуются следующие компоненты набора:

  • Игольчатый подшипник;
  • Пара уплотнительных резинок для втулки;
  • Опорная втулка, выполненная из пластика;
  • Набор прокладок;
  • Пружина;
  • Стопорные кольца;
  • Опорный подшипник;
  • Приводная шестерня;
  • Кожух пыльника;
  • Рейка;
  • Комплект стяжек для пыльника.


Ремкомплект Теперь, когда комплект готов, инструменты имеются в наличии, а также есть достаточно свободного времени, можно приступать к работе.

  1. Первым делом снимите пыльник, торцевые колпачки и упоры. По мере разборки элементов, даже самых маленьких и незначительных на первый взгляд, обязательно оценивайте их текущее состояние. При необходимости все изношенные элементы будут меняться на новые, взятые из ремкомплекта.
  2. С помощью восьмигранника открутите резьбовые пробки, что позволит извлечь пружины, стопорные кольца, а также упорные втулки.
  3. Снимите подшипник, проверьте, не люфтит ли он. Ремкомплект включает в себя новый подшипник, потому при удовлетворительном состоянии старого компонент лучше сразу поменять. Не зря же вы брались за столь сложный процесс, чтобы все сделать на 50%.
  4. Извлеките и осмотрите приводную шестерню. Далее вы сможете достать полностью саму рейку.
  5. Обязательно выполните замену втулки опорного вала, не забыв про резинки. Они также присутствуют в комплекте.
  6. Не торопитесь снимать резинки со втулки. Сперва вставьте элемент в картер, после чего ножницами или острым ножом можно срезать резинку.
  7. Наиболее сложным этапом считается замена игольчатого подшипника. Чтобы его снять, потребуется специальный ключ. Но можно обойтись без него. В этом случае вооружитесь сверлом на 1,5 миллиметра и дрелью. Сверлом выполните отверстие таким образом, чтобы ослабить торец подшипника. Пробоем выбейте старый подшип из картера.
  8. Перед установкой нового игольчатого подшипника не забудьте тщательно зачистить картер рулевой рейки от скопившегося мусора и стальной стружки после сверления.
  9. Сделанное отверстие оставлять нельзя. Чтобы его устранить, можете перемешать металлические опилки с суперклеем. Такая смесь быстро затвердеет и даст отличный результат.
  10. Обработайте смазкой буквально все, что только можно смазать в узле рулевой рейки. Специалисты советуют использовать Литол 24 или другие аналогичные по качеству консистентные смазки. Не лишним будет смазать ШРУСы.
  11. Выполните сборку узла, следуя в обратной последовательности проведенного демонтажа.


Если нет ключа для снятия игольчатогоСамостоятельный ремонт рулевой рейки позволяет существенно сэкономить на замене, плюс получить огромный опыт в выполнении далеко не самых простых работ, связанных с вашим ВАЗ 2109. Но можете поступить проще, не рискуя, обратившись к проверенному автосервису.


Агрегат в тисках

Проверка состояния

Завершив ремонт, не стоит думать, что теперь рулевая рейка будет служить десятки тысяч километров и более не доставит вам хлопот. Как и за множеством других узлов, за состоянием рейки необходимо периодически следить.

На что обращать внимание

Ваши действия

Крепежные гайки и болты

Данные крепления по мере эксплуатации подвергаются вибрации после ремонта. Потому их рекомендуется проверять и подтягивать каждые 250-300 километров пробега

Проверять его можно немного реже, примерно каждые 500-1000 километров, в зависимости от условий эксплуатации вашего автомобиля. Из-за разного качества, одни пыльники способны прослужить достаточно долго, а другие попросят замены уже через 10 тысяч километров. Выбор за вами, какие детали использовать

За самой рейкой стоит следить постоянно

Прислушивайтесь к поведению рулевого механизма, обращайте внимание на указанные выше признаки неисправности. В рамках планового технического осмотра обязательно включайте в перечень мероприятий проверку рулевых реек

Назвать ремонт сложным нельзя, но он занимает достаточно много времени

Плюс здесь крайне важно выполнять все операции максимально аккуратно и качественно. Иначе результат продлится не долго и вам вскоре вновь придется вмешиваться в конструкцию рулевого узла ВАЗ 2109

Характерные поломки

Порванный пыльник рулевой рейки

Есть несколько наиболее распространенных причин, из-за которых может потребоваться замена узла:

  • Рейка отработала свой ресурс;
  • Автомобиль регулярно эксплуатируется на неровных дорогах;
  • Вывернув в крайнее положение руль, часто совершаются резкие ускорения;
  • Наличие механических повреждений из-за наездов на ямы, ДТП и пр.

Водителям следует обращать внимание на поведение своего автомобиля, который сам может подсказать, что рулевые вышли из строя. Проявляться это может следующим образом:

Проявляться это может следующим образом:

  • Рейка стучит при выворачивании руля;
  • Руль заклинивает, с определенными трудностями поворачивается в стороны;
  • Наблюдается стук и вибрация во время поездок;
  • У руля увеличился люфт;
  • Нарушается развал-схождение. Это можно определить по неравномерному износу резины.

Признаки поломки

Изучив признаки появления неисправностей в конструкции рулевой рейки, вы сможете своевременно определить поломку и предпринять соответствующие действия по ее устранению.

Представленные ниже признаки неисправности могут указывать не только на поврежденную рейку, но также и на проблемы с рулевой колонкой, шаровыми опорами или тягами. Потому будьте внимательны.

Признак неисправности Особенности
Увеличивается свободный ход руля Это говорит о том, что износился зубчатый сектор из-за попавшей в него грязи, пыли. Либо увеличился зазор между упорами рейки и самой рейкой. Потому зацепление рейки с шестерней уменьшается. Плюс подобный признак может указывать на износ сайлентблоков тяг или слабое крепление опор в поворотном кулаке
Шумит или стучит около рулевого узла Вероятнее всего, образовался зазор между рейкой и упором, либо износились пластиковые втулки. Стук — это также признак износа тяговых сайлентблоков, шаровых опор или ослабления фиксации вала шестерни к валу колонки
Туго вращается руль Тут можно говорить о вероятном повреждении втулки рулевой рейки, нарушении целостности подшипника вала шестерни. Но исключать поломку шаровой опоры, либо подшипников стойки также не стоит.

Определив наличие признаков неисправностей, важно понять, что же именно стало причиной их появления. Схема узла


Схема узла

Когда нужно менять рулевую рейку?

Когда у руля люфт повысился и когда рейка начала стучать, только в этом случае её и меняйте, но только как это всё проверить спросите вы? Объясняем! Стук у рейки лучше всего проверять не на стоящем автомобиле, а при езде на скорости потому что он будет отчётливей слышен, для этого просто найдите какой ни будь резкий поворот и спокойно пройдите его, если вы услышите какой ни будь посторонний звук (Стук), тогда остановитесь откройте капот у автомобиля и попробуйте повращать резко руль, вы сразу поймёте если рейка будет стучать, ну а если вы хотите наглядно увидеть как её можно проверить, то в таком случае просмотрите видео-ролик чуть ниже в котором всё наглядно показано. (В ролике для примера взят автомобиль Лада Калина, но вы особого внимания на это не обращайте и да кстати, на этом автомобиле рейка уже прошла довольно большой пробег, поэтому она даже от усилия руки уже трясётся)

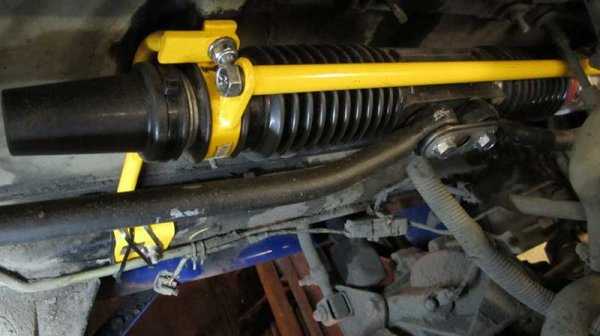

Установка рулевой рейки

Ставить рулевую рейку на автомобиль лучше с помощником — один заводит рейку со стороны подкапотного пространства, другой направляет карданный шарнир в шлицы вала из салона. Карданный шарнир можно поставить только в одном положении — в шлицевом соединении есть специальная отливка, которую надо совместить с пазом на ответной части. Не зажимайте сразу стяжной болт — карданное соединение займет правильное положение на шлицах после того, как будут окончательно прикручены рейка и подрамник.

Установите и зажмите болты крепления рулевой рейки и подрамника, после этого окончательно затяните стяжной болт карданного соединения рулевого вала.

Вставьте пальцы рулевых наконечников в цапфы и закрутите гайки. Присоедините трубки и шланги гидроусилителя (или разъемы проводов для системы с ЭУР). Залейте жидкость ГУР в бачок до о.

Установите колеса и не снимая автомобиль с подставок начните прокачку системы (для автомобилей с гидроусилителем).

Как прокачать систему ГУР

  1. Прокручивайте руль несколько раз от упора до упора с небольшой задержкой в крайних положениях.
  2. Снимите автомобиль с подставок, долейте жидкость в бачок ГУР, если уровень понизился.
  3. Запустите мотор.
  4. Прокрутите несколько раз руль от упора до упора, также с задержкой в крайних положениях.
  5. Убедитесь что насос ГУР не шумит, долейте жидкость в бачок, если уровень упал и осмотрите соединения, шланги и трубки ГУР на подтекание.

Совет: не спешите устанавливать теплозащитный экран, с ним будет сложнее осматривать рейку во время контрольной поездки.

После прокачки проверьте еще раз затяжку всех резьбовых соединений и сделайте контрольную поездку. Ремонт рулевой рейки можно считать успешным, если:

  • Руль стал легче и «острее».
  • Стуки и шумы прекратились.
  • Уровень жидкости в бачке ГУР не падает.
  • Рейка не течет.
  • Автомобиль хорошо управляется, уверенно держит дорогу.

Если все в порядке, установите на место теплозащитный экран.

После ремонта рулевой рейки обязательно проверьте развал-схождение в автосервисе или самостоятельно.

Выбираем узел на замену

К выбору нового узла на ВАЗ-2114 подходить следует серьезно. Основная проблема заключается в том, что на рынке очень часто попадаются дефектные изделия, которые уже неисправны или выйдут из строя в очень короткие сроки.

Оптимальный вариант – приобретение оригинального узла. На ВАЗ-2114 используется тот же механизм, что и на авто семейства «Самара 1» (2108, 2109, 21099). Поэтому его номер по каталогу 2108-3400012, то есть при поисках можно смело спрашивать рейку на «Восьмерку» и не переживать, что она не подойдет. Средняя стоимость составляет 100$.

Можно также и купить аналоги рейки, выпускаемые производителями автозапчастей

Но здесь следует обращать внимание на фирму-изготовителя (она должна быть известной), а также на наличие сертификатов качества

Среди аналоговых изделий, рекомендуем обратить внимание на рулевые механизмы таких производителей:

  • Weber CG 2108-0012 (цена на нее начинается с отметки 80$);
  • Pilenga SR-P 1141(обойдется в 100$);
  • Trialli CR 108 и CR S 708 (первая идет без тяг и наконечников и стоит около 100$, вторая – механизм в сборе, из-за чего стоит вдвое дороже).

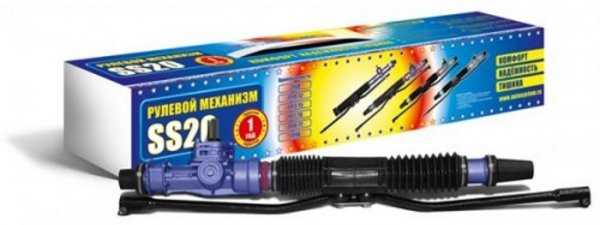

Для желающих немного доработать рулевое управление, можно поискать тюнинговые рейки. Основное отличие у них заключается в меньшем числе оборотов. Также производителями они позиционируются как усиленные.

Относительно производителей, то искать стоит продукции итальянской компании Brembo, польской – ATF, или российской – SS20.

Что касается последнего производителя, то он выпускает только рулевые рейки для 10-го семейства ВАЗ, поэтому после приобретения механизм придется немого переделать.

Но отметим, что тюнинговые рейки обойдутся значительно дороже, чем оригинальная или обычные аналоги. Так, за узел Brembo придется выложить около 250$, за ATF – примерно 200$, а SS20 – ориентировочно 210-220$.

Как снять рейку?

Рейка прикручивается четырьмя болтами к кузову автомобиля, а в салоне крепится к рулевому валу через шлицевое соединение. Первым делом открутите в салоне именно рулевой вал, к нему сложнее всего добраться. Для этого понадобится ключик на 13- открутите гайку и высуньте вал из шлицевого соединения.

Саму рейку можно снять как с рулевыми тягами, так и без них. Если вы уверены, что тяги вместе с наконечниками в отличном состоянии или вам посчастливилось купить рейку без рулевых тяг (такая тоже продаётся)- что же, можно не менять тяги, а просто снять рейку.

Если не менять тяги с наконечниками

Открутите тяги от рейки- по одному болту на каждую тягу.

Открутите рейку от кузова- по два болта с каждой стороны. И выньте рейку. Лучше всего высовывать через правую (пассажирскую) сторону. Честно признаться, по-другому у меня не получилось высунуть.

Меняем полностью рулевое

А если решили заменить всё рулевое одним махом- придётся снимать наконечники. Для этого поднимаем перед машины и снимаем колёса, так мы сможем добраться к наконечникам.

Снимаем стопоры и откручиваем гайки. Потом надо будет немного постучать молотком по поворотному кулаку, вокруг пальца наконечника. Он должен выйти сам. От молотка ничего не поломается, конструкция достаточно надёжная. Если не получается высунуть наконечник таким способом- воспользуйтесь съёмником. Зафиксировав съёмник и создав некоторое усилие на наконечник, постучите туда же вокруг пальца- наконечник должен легко выйти. С обеих сторон наконечник снимается одинаково.

В таком виде и вытаскиваем рейку.

Ваз 2110: подтяжка рулевой рейки со снятием

Для регулировки рулевой рейки на ВАЗ 2110 понадобиться: специализированный для рулевой рейки «десятки» ключ, а также необходимо будет вместе с тягами снять рулевую рейку.

Снятие рулевой рейки ВАЗ 2110

Для этой осуществления этой операции понадобятся: плоская отвертка, молоток, монтажная лопатка, пассатижи, накидной ключ на 19, а также головки на 10, 13, 15, 17, 27. Итак:

Первым делом, необходимо отвернуть в салоне гайку и снять крепежный болт карданного нижнего шарнира к валу-шестерне рулевой рейки (рулевого механизма), используя для этой процедуры головку на 13. Если будет проворачиваться болт, необходимо удерживать его рожковым ключом на 13.

Снятие рулевой рейки

В моторном отсеке:

  • При помощи головки на 10 необходимо открутить гайку верхнего крепления пыльника рулевой рейки.
  • Затем снизу автомобиля, используя головку на 10, открутить две гайки крепления пыльника рулевой рейки.
  • Снять открученный пыльник рулевой реки.

Снимаем рулевую рейку

Переднюю часть автомобиля поднимаем и снимаем колеса. Чтобы без рулевых тяг снять рулевую рейку, их необходимо будет отсоединить:

  • Первым делом, необходимо снять на креплениях рулевых тяг стопорную пластину, поддевая ее плоской отверткой. После открутить два болта крепления к рейке рулевых тяг.
  • При помощи головки на 13, открутить гайки крепления скоб рулевого механизма к щитку передка.
  • Рулевую рейку сдвинуть вперед, выводя из отверстия щитка передка вал-шестерню рулевого механизма.
  • Снять вместе с тягами рулевую рейку ВАЗ 2110.

Чтобы вместе с рулевыми тягами снять рулевую рейку, необходимо от поворотных рычагов амортизаторных стоек отсоединить наконечники рулевых тяг. Для этого потребуется:

  • Первым делом, используя пассатижи, снять шплинт.
  • При помощи накидного ключа на 19 не полностью отвернуть крепежную гайку шарового пальца.
  • Используя головку на 17 ослабить затяжку натяжного болта наконечника рулевой тяги.
  • На следующем этапе из рычага выпрессовываем шаровый палец, вставив между наконечником и поворотным рычагом монтажную лопатку, при этом отжимая от рычага наконечник, и нанося по торцу поворотного рычага удары молотком.
  • Отвернуть до конца гайку крепления шарового пальца.
  • Из отверстия поворотного рычага вывести шаровый палец.
  • При помощи отвертки необходимо разжать паз наконечника рулевой тяги.
  • Открутить наконечник, удерживая при этом ключом на 27 резьбовую регулировочную втулку. Необходимо посчитать число оборотов, для того, чтобы в процессе установки на такое же число оборотов завернуть наконечник. При этом на рулевой тяге сохраняем положение резьбовой втулки. Это даст возможность сохранить приблизительно прежний угол схождения колес.

Регулировка рулевой рейки

На автомобиле ВАЗ 2110 рулевая рейка регулируется в зажатом в тисках состоянии. При этом в тисках ее закрепляют таким образом, чтобы не шевелилась она, для этого подлаживают бруски. Итак:

  • Берем за тяги рейки (усы) руками и, пошатывая их, необходимо определить величину люфта.
  • Теперь, чтобы в рулевой рейки «десятки» устранить люфт, необходимо воспользоваться специализированным ключом.
  • Вставляем данный ключ и проворачиваем его примерно на 10-15 градусов против часовой стрелки, затем снова тяги пошатываем руками.

Регулировка рулевой рейки ВАЗ 2110

В каждом случае разная выработка, поэтому не существует какого-то определенного момента затяжки. Необходимо отметить, что также нельзя перетягивать рулевую рейку, в противном случае тяжело будет вращаться руль. После того, как на автомобиле ВАЗ 2110 подтяжка рулевой рейки завершена, необходимо гайку упора закернить, обмяв резьбу картера.Кстати, выглядит так инструкция по регулировки рулевой рейки автомобиля ВАЗ 2110 из сервисного руководства. Проверка зазора между гайкой упора и упором рейки:

  • Снимите с автомобиля рулевой механизм.
  • В среднее положение установите рулевую рейку, это положение определяется размером (87±0,25) мм от торца рейки до оси шестерни. Нагрузите рейку при помощи специального приспособления силой (51±2) кгс или Р = (500±20) Н, на расстоянии равном 84 мм от оси шестерни в сторону упора рейки.
  • Допустимый максимально зазор между гайкой и упором составляет 0,2 мм. Допустимое максимальное перемещение Х рулевой реки, замеренное через относительное передвижения нажимного пуансона 1, превышать не должно 0,16 мм.

Регулировка

Итак, ситуация складывается таким образом, что подтяжка рулевой рейки все же может дать положительный результат. Потому требуется узнать, как подтянуть узел и что для этого потребуется.

Отрегулировать рейку можно через днище автомобиля, сняв защиту двигателя, либо через верх. Во втором случае работу придется выполнять на ощупь. Так что решайте сами, как вам будет удобнее.

  1. Чтобы отрегулировать рулевую рейку, вам необходимо будет подтянуть регулировочный винт. Отыскать его вы сможете в рулевом механизме. Если быть конкретнее, то в торцевой крышке.
  2. Оптимально иметь в распоряжении эстакаду или яму в гараже. Если же подобных условий нет, можно обойтись поднятием машины с помощью домкрата. Только в этой ситуации потребуется обязательно дополнительно зафиксировать автомобиль, дабы избежать его соскальзывания с домкрата и вероятных последствий.
  3. Прежде чем поднимать кузов с помощью домкрата, обязательно выставите прямо передние колеса.
  4. Замерить люфт можно с помощью люфтметра. Причем они бывают старинные или же электронные. Последние более актуальны и удобны в использовании, но некоторым выбирать не приходится. Что найдете, тем и будете пользоваться.
  5. Согласно действующим нормам и стандартам, для ВАЗ 2109 люфт рулевого колеса не должен превышать 10 градусов.
  6. Найдите регулировочный винт и начинайте постепенно его подтягивать. Операция проводится медленно. Периодически проверяйте ход руля, наличие люфта или стука в рулевой колонке.
  7. Для регулировки используйте специальный ключ. Он доступен в любом магазине автозапчастей.
  8. Ключ вставляется в регулировочный винт и проворачивается против движения часовой стрелки. Прокрутив немного, проверьте результат.
  9. Процедура может затянуться. Все равно не торопитесь.
  10. Когда почувствовали, что регулировка дошла до нужного уровня, выполните пробный заезд на своем автомобиле, почувствуйте, как двигается руль, исчез ли стук, люфт, насколько туго вращается рулевое колесо.
  11. Если руль стал слишком тугим, придется немного ослабить натяжение регулировочного винта.


Специальный ключик

При отсутствии положительного результата после проведенной регулировки, вам придется устранять люфт и стук методом демонтажа, ремонта или полной замены узла. Тут уж решайте сами.

Полагаться исключительно на корректировку рейки как лекарство от всех ее болезней не стоит. Но и торопиться с выводами о необходимости замены рейки также не стоит. Попробуйте отрегулировать, а там уже действуйте по ситуации.

Как самостоятельно провести ремонт


Для ремонта своими руками вам потребуется приобрести специальный комплект из мелких комплектующих механизма, состоящий из: игольчатого и опорного подшипника, пластиковой втулки, прокладок, колец, рейки, кожуха и стяжек для пыльника. Существует два вида комплектов: для капитального и частичного ремонта. Лучше всего брать первый вариант, так как неизвестно что вам потребуется заменить в процессе разборки реечного механизма.

Ремонт проводится следующим образом:

  1. Удалите с рейки торцевые колпачки, упоры и пыльник. Оценивайте состояние каждого снятого элемента. Те, что имеют повреждения, необходимо будет заменить.
  2. Восьмигранником снимите резьбовые пробки, чтобы получить доступ к пружинам, стопорным кольцам и упорным втулкам.
  3. Снимите подшипник и оцените его состояние. При малейших подозрениях на неисправность, стоит поставить новый.
  4. Извлеките приводную шестерню и саму рейку.
  5. Замените втулку приводного вала, установив новые резиновые части.
  6. На втулке часто имеет еще одна резинка, которая защищает ее. Сначала установите эту запчасть в картер, а потом острым ножом срежьте лишнюю резинку.
  7. Если у вас есть специальный съемник для игольчатого подшипника, то воспользуйтесь им. В противном случае вам потребуется взять дрель с установленным в ней сверлом диаметра 1.5 миллиметра. Сначала сделайте сверлом отверстие, которое ослабит торец подшипника, а потом выбейте его пробоем из картера.
  8. Очистите картер от мусора и загрязнений. Металлическую стружку, оставшуюся после сверления, перемешайте с суперклеем и утрамбуйте в сделанном отверстии.
  9. Смазкой Литол-24 тщательно обработайте все подвижные части рулевой рейки, в том числе и ШРУСы.
  10. Выполните обратную сборку, устанавливая на рейку новые запасные части.

Преимущество самостоятельного ремонта в том, что вы сэкономите на нем деньги. Если вы не уверены в своих силах, лучше всего заменить узел целиком или обратиться в автосервис с хорошей репутацией.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
