Неисправности спидометра ваз 2107

Типичные неисправности

Говорить о надежности или ненадежности этого датчика не приходится. На одних автомобилях он работает в течение всего срока эксплуатации, а на других часто выходит из строя. Тем не менее есть целый ряд типичных проблем, с которыми сталкиваются автомобилисты:

  • Выход из строя из-за старости. Каждый электронный прибор, независимо от качества, имеет свой ресурс. Поэтому он может выйти из строя в любой момент.

Механическое воздействие. Проще говоря, повреждение корпуса датчика или проводки. Если выполнялись какие-либо работы по снятию и установке датчика, то вполне вероятно его повреждение.

Окислившиеся, пересохшие или перебитые провода. Также проводка банально вырабатывает свое, если она долго не менялась.
Датчик не подходит под данную модель автомобиля. В этом случае не стоит рассчитывать на корректные показания спидометра.

Неисправности тахометра

Почему не работает тахометр на ваз 2106

Несмотря на то что тахометр ТХ-193 считается довольно надёжным, неисправности бывают и у него. Их признаками являются:

  • отсутствие реакции стрелки на изменение количества оборотов двигателя;
  • хаотическое движение стрелки вверх-вниз, независимо от режима работы двигателя;
  • явное занижение или завышение показаний.

О каких же поломках свидетельствуют перечисленные признаки?

Стрелка не реагирует на измерение количества оборотов

Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:

  1. Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
  2. Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
  3. При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
  4. Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.

Видео: стрелка тахометра не реагирует на обороты двигателя

Стрелка тахометра хаотично скачет

Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

  • отсутствие хорошего контакта на минусовой клемме аккумулятора;
  • окисление или подгорание коричневого провода на катушке зажигания;
  • подгорание или износ контактов крышки распределителя зажигания, или бегунка;
  • износ подшипника вала трамблёра;
  • замыкание красного провода, питающего прибор, на «массу» автомобиля;
  • неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.

Видео: скачки стрелки тахометра

Тахометр занижает или завышает показания

Если прибор откровенно врёт, то проблема, скорее всего, кроется в системе зажигания. Иными словами, показывает он правильно, вот только количество импульсов, создаваемых прерывателем за один оборот вала распределителя больше или меньше четырёх. При неправильных показаниях тахометра, обычно, наблюдается ухудшение работы двигателя. При этом могут плавать обороты, периодически появляются пропуски зажигания, что сопровождается троением двигателя, выхлопом белого или сизого цвета.

Неисправность в таком случае следует искать в прерывателе, вернее, в его контактной группе или конденсаторе. Для устранения подобной неисправности необходимо:

  1. Разобрать распределитель зажигания.
  2. Проверить состояние контактов прерывателя.
  3. Зачистить контакты.
  4. Произвести регулировку зазоров между контактами.
  5. Проверить исправность конденсатора, установленного в прерывателе.
  6. Проверить исправность датчика положения коленвала. В случае неисправности — заменить его.

Однако причина может быть и в самом тахометре. Случаются неисправности, связанные с деталями электронной платы, а также с обмоткой миллиамперметра. Здесь без познаний в электронике не обойтись.

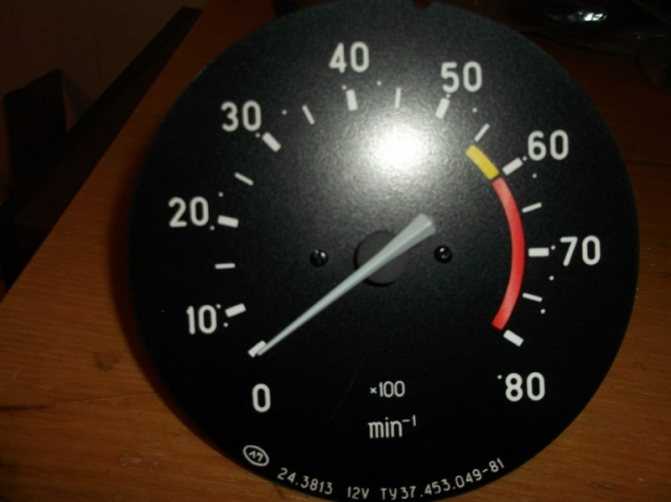

Старые модели приборов марки ТХ-193 предназначены исключительно для контактной системы зажигания. Все владельцы «шестёрок», которые самостоятельно переоборудовали свои машины под бесконтактную систему, сталкивались после этого с проблемами в работе тахометра. Все дело в разной форме электрических импульсов, поступающих на прибор с прерывателя (в контактной системе) и коммутатора (в бесконтактной системе). Самым простым способом решения такой проблемы является установка конденсатора в разрез того самого коричневого провода, идущего с прерывателя. Но здесь требуется опытным путём подобрать нужную ёмкость. В противном случае тахометр будет врать. Так что, если у вас нет желания заниматься подобными экспериментами, просто купите прибор для бесконтактной системы зажигания.

Почему не работает тахометр на ВАЗ 2107 карбюратор и инжектор и прыгает стрелка: ремонт и схема

Об основных параметрах работы транспортного средства водитель может узнать благодаря приборной панели. На этом устройстве установлены основные датчики и индикаторы, сигнализирующие о работе тех или иных приборов. Одним из таковых приборов является тахометр. По каким причинам не работает тахометр на ВАЗ 2107 карбюратор и как произвести замену устройства — подробная инструкция описана ниже.

Устройство и назначение тахометра

Предназначение тахометра ВАЗ заключается в визуализации показаний работы коленвала. Устройство демонстрирует, с какой частотой вращается коленчатый вал за минуту, эти показания также принято называть оборотами двигателя. Конструктивно тахометр ВАЗ 2107 представляет собой миллиамперметр, соединенный в одном корпусе с электронной частью, эти элементы установлены на печатной плате.

Что касается принципа работы, то он заключается в измерении частоты передачи импульсов в первичной цепи системы зажигания мотора. При функционирующем силовом агрегате за один оборот валика распределительного устройства контакты на прерывателе должны сомкнуться и разомкнуться 4 раза. Соответственно, с одним оборотом в электроцепи формируется 4 импульса напряжения и тока. С увеличением частоты оборотов коленвала увеличивается и частота передачи импульсов, что, в свою очередь, влияет на отклонение стрелки прибора.

«Семерочная» приборка с тахометром

Возможные неисправности и способы их устранения

Зачастую причина неисправности прибора заключается в использовании несоответствующих высоковольтных проводов. В частности, такая проблема обычно проявляется в результате их замены на силиконовые. По причине использования силиконовых высоковольтных проводов может начать дергаться стрелка прибора.

Что касается неисправностей, при которых тахометр вовсе не работает, то процедура их выявления может отличаться в зависимости от типа двигателя:

  1. На карбюраторных моторах к прибору подключается три проводка. Два из них — это питание, а третий подключается к катушке. Чтобы определить причину выхода из строя девайса, нужно получить доступ к задней части контрольного щитка и отключить клеммы, подключенные к прибору. Затем, используя три других провода, которые должны быть работоспособны, девайс следует подключить напрямую к АКБ, а также катушке. При запуске силового агрегата устройство должно начать работать (тогда причина кроется в цепи), если этого не произошло, то необходимо искать причину в системе зажигания либо самом приборе.
  2. Что касается инжекторных моторов, то в этом случае схема подключения тахометра несколько другая, здесь используется 4 провода. Два из них — это питание, один — идет к ЭБУ, а еще один — непосредственно к датчику коленвала. Наиболее оптимальным вариантом будет проведение компьютерной диагностики. Также можно попробовать произвести проверку состояния контактов на разъемах или заменить ДПКВ на исправный (автор видео — minishumaher).

Инструкция по замене своими руками

О необходимости проведения обслуживания и ремонта тахометра автовладельцы, как правило, задумываются в случае его выхода из строя.

Подробнее о замене устройства:

  1. Отключите АКБ и плоской отверткой подденьте и извлеките три рукоятки, установленные на селекторе управления отопителем.
  2. Выкрутите гайку, фиксирующую рычаг сброса показаний одометра, также демонтируйте шайбу, установленную за ней.
  3. Далее, используя ту же отвертку с плоским наконечником, подденьте заглушку болта, фиксирующего приборку. После ее снятия выкрутите винт, фиксирующий щиток к кронштейну центральной консоли.
  4. Сделав это, правую часть приборку отодвиньте ан максимум, после чего извлеките левую часть. После этого вы получите доступ к задней части щитка, теперь вам нужно выкрутить гайку тросика спидометра и полностью отключить его. Далее, отсоедините все шланги и разъемы, подключенные к щитку.
  5. Демонтируйте приборную панель. Извлеките из нее тахометр, установите новый. Если вы все подключили правильно, то установленное устройство будет работать.

Фотогалерея «Демонтаж приборки»

1. Открутите болты крепления приборки. 2. Выкрутите гайку крепления троса спидометра. 3. Отсоедините разъемы от приборки и снимите ее.

avtozam.com

Основные неисправности спидометра

Неисправности можно разбить на два типа:

  • спидометр не показывает текущую скорость;
  • привод спидометра шумит.

Спидометр ВАЗ 2107 может на работать по таким причинам:

  1. Неисправен спидометр. В этом случае необходима замена прибора.
  2. Открутились гайки, крепящие наконечники гибкого вала. Для устранения неисправности их необходимо прикрутить.
  3. Оборван гибкий вал. Его необходимо заменить, чтобы восстановить работоспособность спидометра.
  4. Поврежден наконечник гибкого вала или ответное гнездо на спидометре. В этом случае следует менять тросик спидометра ВАЗ 2107 или сам спидометр
  5. Неисправен привод гибкого вала или повреждено ответное гнездо привода спидометра в КПП. Это редкая поломка, устранение которой заключается в ремонте коробки переключения передач и достойно описания в отдельной статье.

Шуметь привод спидометра ВАЗ 2107 может по двум причинам:

  1. Привод проложен с малыми радиусами изгиба. Для устранения проблемы необходимо заново проложить тросик спидометра, предварительно смазав его.
  2. Оплетка тросика спидометра ВАЗ 2107 повреждена. В этом случае нужна замена гибкого привода спидометра в сборе.

Как показывает практика, большинство неисправностей связаны именно с тросиком спидометра ВАЗ 2107 и устраняются его заменой.

Почему не работает тахометр — неисправность тахометра: причины

Ни для кого не секрет, что приборная панель любого современного транспортного средства обязательно укомплектована тахометром. Несмотря на популярность этого прибора нередко можно встретить автолюбителей, который не знают о точном его назначении. В этой статье мы разберем основные принципы работы тахометра и проблемы, о которых он может своевременно предупредить внимательного водителя, обращающего внимания на его показания

Особое внимание мы уделим техническим неполадкам измерительного прибора, потому что в ситуации, когда не работает тахометр, очень важно вовремя выявить причину дефекта

Какие функции выполняет тахометр

Тахометр в реальном времени показывает число оборотов ДВС (тыс.об./мин.). В процессе движения транспортного средства показания этого прибора помогают водителю вовремя повысить передачу. При работе ДВС на холостом ходу наличие высоких или плавающих оборотов свидетельствует о неполадках в работе мотора, тогда как обороты в пределах нормы указывают на стабильную работу движка.

Виды тахометров


Цифровой прибор Производители автомобилей комплектуют свою продукцию как цифровыми, так и аналоговыми измерительными приборами.

  1. Тахометры цифрового типа выводят данные о работе ДВС на цифровое табло (жидкокристаллическую панель). Такие приборы позволяют выполнить точную настройку блока электронного зажигания и установить пороги ЭПХХ (экономайзера принудительного холостого хода).
  2. Тахометры аналогового типа пользуются большой популярностью у современных автолюбителей. Такие приборы наглядно показывают число оборотов ДВС посредством стрелки, которая перемещается по специальной градуированной шкале.

Возможные причины поломки тахометра


Принцип работы

Тахометр, как и любой другой прибор, со временем может выйти из строя. О неполадках в работе аналоговых измерительных приборов можно судить по следующим признакам:

  • стрелка тахометра прыгает во время запуска двигателя или в процессе движения транспортного средства;
  • стрелка прибора на градуированной шкале указывает на нулевую отметку.

Первое, на что надо обратить внимание в случае появления описанных выше признаков неисправности, это общее состояние проводки. Нередко причиной неэффективной работы измерительного прибора является отсутствие контакта или повреждение электрических проводов

Незначительные дефекты, такие как следы коррозии, ослабление крепления или мелкие трещины, ликвидируются достаточно просто. В случае серьезных повреждений проводка нуждается в замене.

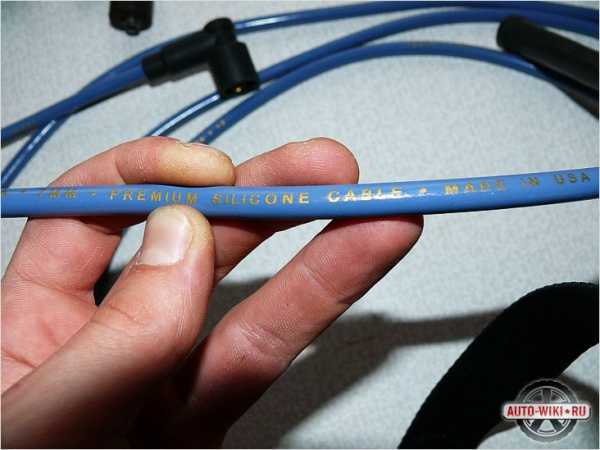

Силиконовые провода зажигания

Не менее распространенная причина некорректной работы тахометра (дергается стрелка) – это установка силиконовых проводов зажигания вместо штатной проводки. Объясняется это тем, что погонное сопротивление силиконовых высоковольтных проводов отличается от погонного сопротивления проводов, установленных заводом-изготовителем. Следствием этого является изменение формы импульса тока. Исправить ситуацию можно методом уменьшения номинала резистора на плате КП.


Неисправен датчик

Случаются ситуации, когда выход из строя датчика оборотов ДВС служит причиной того, что сломался тахометр. В этом случае замена испорченной детали поможет возобновить работу тахометра.

У цифровых тахометров самой распространенной причиной поломки является выход из строя специального цифрового табло, на которое выводятся текущие параметры автомобиля. В этом случае избежать замены светодиодного экрана не получится.

Поломки тахометра, перечисленные в данной статье, встречаются наиболее часто, и их можно достаточно легко устранить самостоятельно. Не следует забывать, что некоторые причины неисправной работы измерительного прибора невозможно выявить без привлечения сторонних специалистов. Только представители специализированных станций технического обслуживания, оснащенных современным оборудованием, могут быстро выявить неисправность любой сложности и успешно ее устранить. Однако в этом случае ремонт транспортного средства обойдется автолюбителю несколько дороже, потому что работа квалифицированного персонала достаточно высоко оплачивается.

Устройство механизма

На пластмассовом корпусе со стеклодержателем расположен миллиамперметр обычного классического строения с прикрепленной шкалой. На ней разными цветами обозначены зоны опасных оборотов коленвала: желтым выделена предварительная зона (5500-6000), а красными линиями — зона опасных оборотов (более 6000).

Прибор равномерно освещается лампой типа АМН 12-3. В нижней части шкалы имеются три цветных лампочки, указывающих соответственно на: количество зарядки, давление масла и состояние стояночного тормоза. Внутри тахометра находится подвижная катушка с постоянным магнитом, благодаря которому стрелка-показатель импульсов приводится в движение.

Устройство является электронным, поэтому питание его производится от зажигания автомобиля.

Характеристика тахометра на ВАЗ 2106, инструкция по подключению своими руками

Как работает?

Чтобы понять, как работает подключаемый бытовой или автомобильный тахометр ВАЗ 2106, нужно понимать, что представляет собой конструкция устройства. В соответствии со схемой тахометра, это устройство относится к девайсам элетромеханического типа. Соответственно, схема подключения тахометра для карбюратора или инжектора является комбинированной — стрелка тахометра на ВАЗ 2106 приводится в движение с помощью импульсов. Само устройство осуществляет считывание сигналов, возникающих в работе системы зажигания.

Силовой агрегат отечественных «классик» функционирует так, что за один оборот коленвала контактная группа прерывателя зажигания должна сомкнуться и разомкнуться 4 раза. Соответственно, здесь уже можно понять, как работает тахометр на ВАЗ 2105 или 2106 — устройству необходимо подсчитать общее число сигналов и поделить полученное значение на 4.

Схема подключения шестерочного тахометра

Где находится?

Вариантов расположений девайса может быть несколько, основное требование в этом случае — удобство для автомобилиста. Если подключение тахометра ВАЗ 2106 осуществляется в домашних условиях, то его обычно ставят на приборную панель или на центральную консоль, собственно, как и при производстве. Разумеется, при необходимости вы можете произвести монтаж прибора в любом удобное место, но перечисленные выше два варианта являются наиболее удобными.

Перед тем, как поставить и как подключить тахометр, нужно учесть, что показания, которые демонстрирует прибор, всегда должны быть в поле зрения. Во время езды водителю нельзя отвлекаться от дороги. На «шестерку» может быть установлен цифровой прибор, хотя изначально эти модели оснащались аналоговыми девайсами.

Возможные неисправности

Почему не работает тахометр, почему на установленном приборе дергается и прыгает стрелка, как проверить устройство своими силами? Предлагаем ознакомиться со списком наиболее распространенных неисправностей для девайса. Если вы заметили, что на поставленном устройстве стала дергаться стрелка, то вероятнее всего, скачок может быть обусловлен неработоспособностью конденсатора, расположенном в нижней части прерывателя. Конденсатор может быть пробитым либо его контакт очень слабый. Если вы заметили, что на самом приборе имеются следы повреждений, то лучше всего будет его поменять (автор — канал Master Ruslan).

В некоторых случаях прыжки стрелки обусловлены использованием отработавшего свой срок службы аккумулятора. Одной из наиболее распространенных причин выхода прибора из строя является износ троса, в некоторых случаях проблема может случиться из-за выхода из строя катушки, но это происходит значительно реже. Если вы используете аналоговый прибор, то он может некорректно работать из-за каких-либо поломок микроплаты. Что касается цифровых девайсов, то они более надежные в плане эксплуатации, однако слабые места в таких приборах — это плата с процессором, а также счетчик сигналов.

Диагностику можно произвести так:

  1. Отключите проводку, питающую прибор.
  2. Поверните ключ в замке зажигания.
  3. Если стрелка прибор находится на показателе 0, то это говорит о его работоспособности. Если стрелка будет стремиться к максимальному значению, вероятнее всего, проблема заключается в замыкании. В том случае, если стрелка очень медленно возвращается к показателю 0, то вероятнее всего, причина кроется в конденсаторе прерывателя.

Особенности подключения

Чтобы вы могли понять, как должен подключаться прибор, в первую очередь нужно ознакомиться с тем, для чего предназначены те или иные провода.

Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:

  1. Кабель белого цвета необходимо для соединения подсветки.
  2. Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
  3. Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
  4. Коричневый проводок подключается к выводу К+ на катушке.
  5. Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
  6. Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Видео «Тюнинг шестерочного тахометра»

Подробная инструкция по проведению тюнинга шестерочного устройства, а также всей приборной панели представлена на видео ниже (автор — канал Авто ВАЗ).

Схема подключения тахометра ВАЗ-2106

«Шестёрки» комплектовались тахометром модели ТХ-193. Такой тахометр состоит из:

  • пластикового цилиндрического корпуса со стеклодержателем;
  • шкалы, разделённой на зоны безопасного и опасных режимов;
  • лампы подсветки;
  • миллиамперметра, на валу которого закреплена стрелка;
  • электронной печатной платы.

Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза. Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается. Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот.

Подключение тахометра в карбюраторных ВАЗ 2106

Электрическая цепь счётчика оборотов карбюраторной «шестёрки»

В бесконтактной системе зажигания тахометр подключается не к катушке, а к коммутатору

Подключение тахометра в инжекторных ВАЗ

Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:

  • Кабель белого цвета необходимо для соединения подсветки.
  • Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
  • Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
  • Коричневый проводок подключается к выводу К+ на катушке.
  • Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
  • Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Классификация по принципу работы

  • Механические либо электромеханические тахометры с прямым приводом. На стрелочный указатель обороты передаются через гибкий вал, который посредством червячной передачи получает вращение непосредственно от коленчатого вала или одного из валов трансмиссии. Принцип работы индикатора основывается на явлении индукции вихревых токов. Работа и устройство магнитного тахометра крайне схожи с принципом действия автомобильного спидометра. В современных авто подобная конструкция тахометра не применяется.
  • Электромашинные. Отличительная черта – подключение к генератору. Используется преимущественно на дизельных двигателях, но в целях унификации устройство такого типа может использовать и на бензиновых моторах.
  • Электронные. Сигнал может быть взят как с системы зажигания, так и непосредственно с ЭБУ. Устанавливается на бензиновые и дизельные ДВС.

Устройство и принцип работы

Основные компоненты электромашинных и электронных тахометров:

  • измерительный блок, или преобразователь сигнала. Может базироваться на элементах аналоговой схемотехники либо построен с использованием специальных микросхем;
  • блок индикации с аналоговым или цифровым отображением количества оборотов;
  • вспомогательные элементы.

Схема подключения

При поиске причины, из-за которой не работает тахометр, в первую очередь важно понимать схему подключения и тип сигнала. Существуют 3 типовые схемы подключения:

  • к бесконтактной системе зажигания (провод тахометра подключается к первичной цепи катушки зажигания). Принцип работы основывается на измерении частоты скачков напряжения в первичной цепи системы зажигания. Расчет угла зажигания невозможен без ориентирования на количество оборотов коленчатого вала, поэтому частота искрообразования прямо зависит от скорости вращения коленвала. На 4-цилиндровых ДВС полному обороту коленчатого вала соответствует 2 импульса напряжения в первичной цепи. Соответственно, чем выше скорость вращения коленвала, тем большей будет частота скачков напряжения;
  • подключение к контактной системе зажигания. Принцип работы и схема подключения схожи с БСЗ, но устройство измерительного блока будет иметь отличия в зависимости от вольтажа входной цепи;
  • подключение к ЭБУ двигателя. Принцип работы все так же основывается на регистрации импульсов напряжения в первичной цепи системы зажигания, но сигнал к тахометру поступает от блока управления двигателем;
  • подключение к генератору (сигнальный контакт тахометра подключается к выводу W генератора). Вращение шкива генератора осуществляется ременной передачей от коленчатого вала, поэтому скорость вращения ротора генератора будет всегда пропорциональна частоте вращения коленвала. Изменение количества оборотов коленчатого вала можно рассчитать, постоянно измеряя генерируемую на обмотке величину ЭДС. По своему принципу работы электромашинный тахометр напоминает обычный воль class=»aligncenter» width=»448″ height=»412″

Характерные неисправности

Если на автомобиле перестал работать механический тахометр, имеет место механическое повреждение какого-либо из элементов конструкции. Обломанный трос гибкого вала, износ элементов червячной передачи, появлению люфтов, деформаций – все эти причины могут вывести индикатор количества оборотов двигателя из строя.

На что обратить внимание, если не работает электронный тахометр:

целостность электропроводки

При этом важно проверять не только сигнальный провод, но и «массу», питание приборной панели;
качество контактов. Наличие окислов, неплотный контакт внутри фишек вполне могут стать причиной выхода тахометра из строя;
целостность элементов измерительного блока, которые находятся за защитным стеклом внутри приборной панели. Среди механических повреждений транзисторов, перегорания микросхем, дорожек или вздутия резисторов самой распространенной причиной неработающего тахометра является нарушение целостности пайки

К примеру, на Mitsubishi Padjero II появление микротрещин в местах пайки элементов тахометра – общепризнанная болезнь.

Среди механических повреждений транзисторов, перегорания микросхем, дорожек или вздутия резисторов самой распространенной причиной неработающего тахометра является нарушение целостности пайки. К примеру, на Mitsubishi Padjero II появление микротрещин в местах пайки элементов тахометра – общепризнанная болезнь.

Подключение тахометра на карбюраторных и инжекторных моделях

Схема подключения тахометра ВАЗ 2107 на инжекторной машине отличается тем, что в этом случае прибор считывает данные об оборотах двигателя не с катушки зажигания, а с ЭБУ двигателя. В целом же порядок подключения и принцип работы не отличаются. Прибор имеет три вывода, к двум из которых подключается “плюс” от замка зажигания и “масса”, а к третьему — провод от катушки зажигания или ЭБУ двигателя.

С чего начать поиск неисправности

Для поиска неисправности понадобится мультиметр или “контролька”. Если не работает тахометр на ВАЗ 2107 (инжектор), сначала стоит посмотреть, не горит ли контрольная лампа “Check Engine”. Если это так, то узнать причину поломки можно, считав с контроллера код ошибки. Если лампа не горит, этот пункт можно пропустить. Далее на инжекторной и карбюраторной модели следует проверить состояние электропроводки, идущей к тахометру. Изоляция проводов не должна иметь повреждений, тахометр должен иметь хороший контакт с “массой”, питанием и клеммой “К” катушки зажигания либо выводом ЭБУ двигателя. Кроме того, возможен обрыв или плохой контакт внутри самого прибора. В этом случае его придется заменить. Если с проводами и контактами все в порядке, проблема в датчике Холла (на инжекторной “семерке”), системе зажигания или подачи топлива.

Проверка системы зажигания

Схема тахометра ВАЗ 2107 одинакова для всех моделей, разница лишь в том, откуда он берет данные. В карбюраторной “семерке” сведения об оборотах двигателя считываются с катушки зажигания: каждые два разряда искры на свечах — один оборот двигателя. Тахометр может барахлить, если пробита изоляция высоковольтных проводов или неисправна катушка зажигания. В этом случае также возможны перебои в работе двигателя, “плавающие” обороты. Кроме проводов и катушки, необходимо проверить состояние и регулировку контакта прерывателя и емкость конденсатора на нем. Неисправные провода и, как следствие, неустойчивая работа двигателя, становятся причиной “прыгающего” тахометра и на инжекторных моделях ВАЗ.

Устройство и назначение тахометра

Предназначение тахометра ВАЗ заключается в визуализации показаний работы коленвала. Устройство демонстрирует, с какой частотой вращается коленчатый вал за минуту, эти показания также принято называть оборотами двигателя. Конструктивно тахометр ВАЗ 2107 представляет собой миллиамперметр, соединенный в одном корпусе с электронной частью, эти элементы установлены на печатной плате.

Что касается принципа работы, то он заключается в измерении частоты передачи импульсов в первичной цепи системы зажигания мотора. При функционирующем силовом агрегате за один оборот распредвала, контакты на прерывателе должны сомкнуться и разомкнуться 4 раза. Соответственно, с одним оборотом в электроцепи формируется 4 импульса напряжения и тока. С увеличением частоты оборотов коленвала увеличивается и частота передачи импульсов, что, в свою очередь, влияет на отклонение стрелки прибора.

Неисправности тахометра

На автомобиле ВАЗ 2107 могут стоять два типа двигателей: карбюраторный и инжекторный. Электрическая схема подключения тахометров у этих автомобилей отличается друг от друга, и они не взаимозаменяемые. Поэтому поиск неисправностей, связанных с отказом в работе тахометра, будет отличаться в зависимости от типа двигателя.

  • На карбюраторном двигателе от тахометра отходят три провода. Два провода, это питание (плюс и минус), а третий, подсоединяется к клемме К катушки зажигания. Для того, чтобы выяснить, что послужило причиной отказа, необходимо добраться до задней части комбинации приборов и отсоединить клеммы с колодки, которая идёт на тахометр. Далее, Вам понадобятся три провода, чтобы подсоединить тахометр напрямую к аккумуляторной батарее (плюс и минус) и к катушке зажигания (клемма К). Запускаете двигатель, и если при таких условиях тахометр не заработает, тогда проблему придется искать либо в системе зажигания, либо в самом тахометре, а если тахометр начнёт работать, тогда неисправность кроется в проводке, которая идёт к тахометру.
  • На инжекторном двигателе автомобиля ВАЗ 2107 к тахометру подходят четыре провода. Два провода, это питание (плюс идет от замка зажигания, минус на массу автомобиля), третий провод идёт на вход электронного блока управления, а четвертый подсоединяется к датчику положения коленчатого вала. Лучшим способом определения неисправностей в работе тахометра в этом случае, будет проведение соответствующей диагностики. Тогда по кодам ошибок, выясняете причину отказа. Без диагностики, можно только проверить состояние контактов в колодках, входящих в электрическую цепь тахометра и путем замены датчика положения коленчатого вала, на заведомо исправный, проверить, таким образом, его работоспособность.
  • Тахометр может барахлить, если пробита изоляция высоковольтных проводов или неисправна катушка зажигания. В этом случае также возможны перебои в работе двигателя, “плавающие” обороты. Кроме проводов и катушки, необходимо проверить состояние и регулировку контакта прерывателя и емкость конденсатора на нем(для карбюраторных семерок). Неисправные провода и, как следствие, неустойчивая работа двигателя, становятся причиной “прыгающего” тахометра и на инжекторных моделях ВАЗ.
  • Неисправность топливной системы. Причиной перебоев в работе двигателя и скачков стрелки тахометра может быть как некачественное топливо, так и проблемы в системе впрыска. На карбюраторных моделях следует разобрать карбюратор и прочистить жиклеры. Чаще всего “прыгающий” тахометр — результат забитого жиклера холостого хода. Тахометр ВАЗ 2107 (инжектор) может “прыгать” при проблемах в системе впрыска. В таком случае необходима промывка форсунок. Чтобы проверить и очистить систему впрыска, необходимо наличие специального стенда и оборудования. Такую работу лучше доверить специалистам СТО.
  • Неисправность газораспределительного механизма. Когда стрелка тахометра начинает “скакать” на больших оборотах, проблема может быть связана с неправильно работающим газораспределительным механизмом. В таком случае необходимо проверить натяжение ремня ГРМ, соединяющего коленвал с распредвалом.
