Замена генератора lada priora (ваз приора)

Подшипники генератора автомобиля Лада Приора: диагностика, признаки неисправности и замена

Следующие обстоятельства сигнализируют о необходимости замены подшипника:

Сбои работы электрооборудования;

Посторонние шумы, посвистывание и гул при запуске;

Медленная или недостаточная зарядка аккумулятора;

Отчетливое биение при неравномерном вращении вала;

Диагностику неисправности производят следующими действиями:

  • Снимаем ремень.
  • Запускаем двигатель и внимательно слушаем. Если посторонний звук пропал, значит, гудел шарикоподшипник.
  • Двигаем шкив. Если есть люфт — необходима замена подшипника.

Какой подшипник нужен

В зависимости от года выпуска автомобиля, генератор бывает старого и нового образца. Отличаются они диаметром вала: у нового — 17 мм, а у старого 15 мм.

  1. Для 17 мм вала подходит подшипник No303.
  2. Для 15 мм вала подходит подшипник No 302.
  3. Задний подшипник у них одинаковый No202.

Замена подшипника

Для работы вам понадобятся: крестовая и плоская отвертки, ключи на 8 и 10, торцевые ключи 8 и 24, молоток. Для начала понадобится снятие генератора автомобиля Лада Приора, а далее соблюдая последовательность:

  • Снимаем регулятор напряжения.
  • Снимите крышку генератора и выньте из него статор.
  • Используя накидной ключ открутите гайку, удерживающую вал от проворачиваний.
  • Снимаем шкив с пружинной шайбой вала ротора генератора.
  • Выпрессуйте из подшипника вал ротора.
  • Выверните 4 винта, удерживающие упорную шайбу подшипника.
  • Используя торцевой ключ 24 и молоток впрессовываем подшипник.

Ремень генератора — артикул цена, как натянуть

В магазинах вы можете найти 2 типа ремня для автомобиля Лада Приора 6рк1115 и 6рк1125. Чтобы не ошибиться выбором осмотрите старый ремень, возможно там сохранился размер. Если размера нет — берите 2 ремня, с учетом возможности вернуть один из них.

  • 6рк1115 — ориентировочная цена 242 р;
  • 6рк1125 — ориентировочная цена 345 р;

Распространенные неисправности

Неисправности механизма, поднимающего стекла, могут иметь электрический или механический характер. Независимо от характера поломки, ремонт можно выполнить самостоятельно (автор видео — Се Дан).

Механические поломки можно обнаружить без зажигания.

Ниже перечислены типичные неисправности, связанные с механикой:

  • износ зубьев на шестерне устройства;
  • западание щитка;
  • дефектный тросовый механизм может растянуться или испортиться, а в дальнейшем при эксплуатации соскочит с направляющих роликов;
  • заклинивание механизмов из-за окисления подвижных частей;
  • износ подшипника редуктора.


Механические дефекты устройства

Среди электрических причин, почему не работает стеклоподъемник на Приоре, можно выделить следующие:

  1. Если не работают все четыре стеклоподъемника, то в первую очередь следует проверить предохранитель с номером F31. Он расположен в монтажном блоке управления электропитанием. Если элемент сгорел в результате короткого замыкания, его следует заменить. При этом желательно проверить всю проводку.
  2. Зависание или западание щеток моторчика электропривода. Это происходит из-за перегрева графитовых щеток, плавится гнездо из пластика, в котором они находятся. Таким образом, щетки прилипают к своему гнезду и теряют подвижность.
  3. Отсутствие напряжения на клеммах электродвигателя. Причиной может быть обрыв цепи. Поломку нужно искать в реле или блоке управления. Кроме того, следует почистить контакты.


Монтажный блок предохранителей

Если неисправен сам механизм, поднимающий стекла, то его нужно поменять.

Установка электростеклоподъёмников на ВАЗ 2106

Основная цель, которая преследуется при монтаже электрических стеклоподъёмников — комфортное управление дверными стёклами. Кроме этого, не нужно отвлекаться от дороги на вращение ручек. Электростеклоподъёмники, которые сегодня выпускаются для классических «Жигулей», характеризуются довольно высокой надёжностью, возможностью самостоятельного монтажа и лёгкостью управления с кнопки. К тому же механизм может работать совместно с охранной системой, позволяя автоматически закрывать стёкла при постановке машины на охрану.

Какие выбрать

Электрические стеклоподъёмники можно установить несколькими способами:

  1. С монтажом электромотора без каких-либо серьёзных переделок. Этот способ является более простым и менее затратным. Однако есть вероятность поломки электродвигателя в результате перегрева.
  2. С установкой отдельного комплекта. Несмотря на более высокую стоимость такого оборудования, она всё же оправдывается надёжностью системы во время эксплуатации.

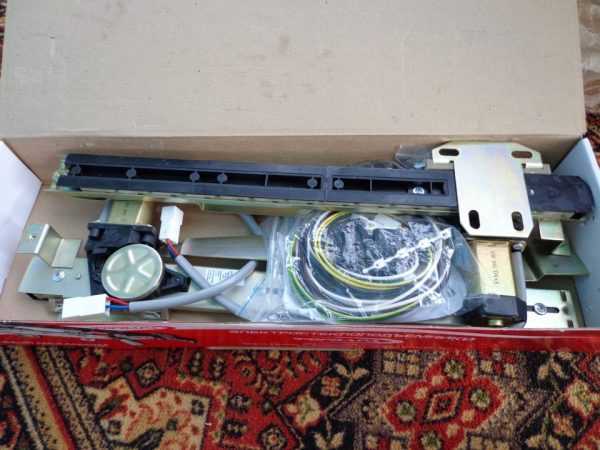

Наиболее популярными стеклоподъёмниками электрического типа для ВАЗ 2106 и другой «классики» являются механизмы реечного типа таких производителей как «ГРАНАТ» и «ФОРВАРД». Одним из основных элементов узла является рейка, по которой перемещается моторедуктор с шестернёй. Последние закреплены на металлической каретке, к которой фиксируется стекло, а в результате вращения электромотора приводится в движение весь механизм. Комплект рассматриваемого устройства состоит из следующего перечня:

  • инструкция по установке;
  • два электростеклоподъёмника;
  • жгут электропроводки;
  • два переключателя;
  • декоративные заглушки для отверстий.

Комплект электрических стеклоподъёмников содержит всё необходимое для монтажа

Как установить

Для монтажа рассматриваемого механизма помимо комплекта самого оборудования потребуются:

  • набор ключей;
  • плоская и крестовая отвёртка;
  • провода;
  • предохранители;
  • крепёжные элементы.

Многие автовладельцы запитывают моторедукторы стеклоподъёмников от прикуривателя, что попросту удобно. Если по какой-то причине такой вариант вас не устраивает, провод придётся выводить под капот к АКБ. Кнопки управления устройством также устанавливаются на усмотрение владельца: монтаж возможен как на дверь, например, в подлокотник, так и в районе ручки переключения передач или другом удобном месте.

Установку электростеклоподъёмников на «шестёрку» производим следующим образом:

  1. Снимаем минусовую клемму с аккумулятора.
  2. Поднимаем стекло и фиксируем его скотчем, что исключит его падение при снятии старого механизма.
  3. Демонтируем механическое устройство.
  4. Крепим к электростеклоподъёмнику переходную пластину под наклоном вниз, чтобы стекло полностью опускалось.

  5. Согласно инструкции размечаем и сверлим отверстия на двери под крепление моторедуктора.

  6. Фиксируем механизм к двери.

  7. Опускаем стекло и через соответствующие отверстия крепим его к пластине.

  8. Временно подсоединяем питание к электродвигателю и пробуем поднять/опустить стекло. Если всё работает, устанавливаем кнопки в выбранные места, прокладываем и подключаем провода к ним, а также к прикуривателю.

  9. Устанавливаем обшивку, а после заглушку, закрывая отверстие под ручку механического стеклоподъёмника.

Видео: монтаж электрических стеклоподъёмников на «шестёрку»

https://youtube.com/watch?v=krWgREI3L0A

Изначально на ВАЗовскую «шестёрку» устанавливались механические стеклоподъёмники. Сегодня многие владельцы этих авто заменяют их электрическими устройствами, что не только повышает уровень комфорта, но и позволяет избежать периодического ремонта либо замены ручного механизма. Неисправности, возникающие с механическими стеклоподъёмниками, под силу устранить практически каждому владельцу «Жигулей», так же как и установить конструкцию с моторедуктором. Для этого будет достаточно стандартного гаражного набора инструментов и ознакомления с пошаговой инструкцией.

Как натянуть ремень генератора

При проверке, натянут ли ремень на автомобиле Приора, учтите, что метки нанесены на шкивы распредвалов. Проверните коленвал до совпадения отметок шкивов распредвалов с вырезами на обратной стороне привода.

При нормальном натяжении ГРМ, выступ внутренней втулки ролика натяжилителя должен совпадать с проемом наружной обоймы. Если ремень в нормальном состоянии, и метки не совпадают на 1/2 от ширины вылета, следует отрегулировать натяжение.

  1. Ослабьте болт, удерживающий натяжной ролик.
  2. Добейтесь точного совпадения выреза ролика с выступом с обратной стороны втулки ролика.
  3. Ключом 15 затяните болт крепления ролика натяжилителя.
  4. Проще говоря, для натяжения ремня, ролик генератора нужно провернуть в обратную сторону часовой стрелки.

Причины замены ремня на Приоре и как его поменять

Поликлиновый ремень генератора Лада Приора 2170 с кондиционером имеет размер 742 мм, без кондиционера с гур — 1125 мм. Его каждый раз необходимо заменять после 60000 км пробега автомашины, или через два года после его установки. При износе ремня ГРМ может произойти встреча клапанов с поршнями, что приведет к ремонту двигателя. Неплановая замена ремня генератора автомобиля Лада Приора 16 клапанов с кондиционером может потребоваться в следующих случаях:

  • расслоение или трещины резиновой поверхности;
  • складки и трещины внутренней поверхности зубцов;
  • расслоение торцевой поверхности;
  • следы технических жидкостей на поверхности ремня;
  • длительная работа перетянутого ремня.

Снятие и установка генератора

Для владельца транспортного средства завода АвтоВаз, в комплектации которой предусмотрен кондиционер, вопрос как снять генератор с автомобиля Лада Приора будет более сложным.

Плотный монтаж компонентов и узлов под капотом затруднит процедуру. Установка нового агрегата производится в обратном порядке от процедуры снятия. После замены не забудьте натянуть ремень ГРМ.

Как снять генератор на Приоре с кондиционером:

  1. Снимаем защиту на двигателе.
  2. Ослабляем натяжение ролика приводного ремня.
  3. Верхний болт крепления легко можно открутить ключом с головкой на 13.
  4. Откручиваются болты , на которых держится компрессора кондиционера.
  5. Выполняется замена ремня генератора Лада Приора, идущего на компрессор.
  6. Деталь следует слегка отвести в сторону аккумулятора. Так вы получите доступ к болту, фиксирующему компрессор кондиционера.
  7. После выкручивания последнего крепежа, компрессор вывешивается. Фиксировать его не нужно.
  8. Теперь выкручиваются болты крепления детали.
  9. Отсоединяются клемы и производится замена ремня генератора автомобиля Лада Приора с кондиционером.

Без кондиционера

  1. Отключаем клеммы от разъемов генератора.
  2. Снимаем ремень привода. Для этого необходимо ослабить его натяжение.
  3. Откручиваем болты кронштейна генератора. Верхний, а затем нижний. Нижний болт откручивается из-под автомобиля.
  4. Выворачиваем регулировочный болт.
  5. Снимаем нижнюю планку.
  6. Снимаем деталь.

Типоразмеры подшипников и производители

Прежде чем поменять подшипник на новое стандартное изделие, его нужно купить. Маркировка этих стандартных расходных деталей сложная, цифры в ней расшифровываются по специальным таблицам. Причем обозначения подшипников по ГОСТ 3189 не совпадают с маркировкой зарубежных производителей, поэтому пользователю необходимо знать следующие нюансы:

  • маркировка состоит из трех частей (основная, левая, правая), и блоков внутри них;
  • в левой и основной части блоки расположены справа налево, а в правом блоке наоборот, слева направо;
  • в автомобилях передний подшипник генератора чаще всего имеет обозначение основной части 302 или 303, а задний 202 либо 203;
  • обычно используются радиальные шариковые модификации с кодом 0 (0302 или 0202) либо шариковые радиально-упорные с кодом 6 (6303 и 6203);
  • поэтому для указанных параметров расшифровать размеры можно по нижней таблице;
  • для подшипников иностранного производства применяется схожая маркировка.

LADA 2170

Схема панели приборов

1, 2, 3, – колодки жгута панели приборов к переднему жгуту
4 – колодка жгута панели приборов к заднему жгуту
5 – контакты колодки монтажного блока
6 – выключатель сигнала торможения
7 – комбинация приборов
8 – модуль управления светотехникой
9 – модуль надувной подушки безопасности водителя
10 – выключатель звукового сигнала
11 – колодка диагностики
12 – переключатель режимов бортового компьютера
13 – выключатель зажигания
14, 15 – колодки к блоку управления электроусилителем
16 – контроллер электропакета 17 – переключатель световой сигнализации
18 – переключатель стеклоочистителей
19 – моторедуктор распределения воздушного потока
20 – блок управления отопителя
21 – переключатель электродвигателя отопителя
22 – выключатель обогрева заднего стекла
23 – часы
24, 25 – колодки жгута панели приборов к радиоаппарату
26 – выключатель аварийной сигнализации
27 – плафон освещения вещевого ящика
28 – выключатель освещения вещевого ящика
29 – колодка жгута панели приборов к жгуту системы зажигания
30 – блок управления системы надувных подушек безопасности

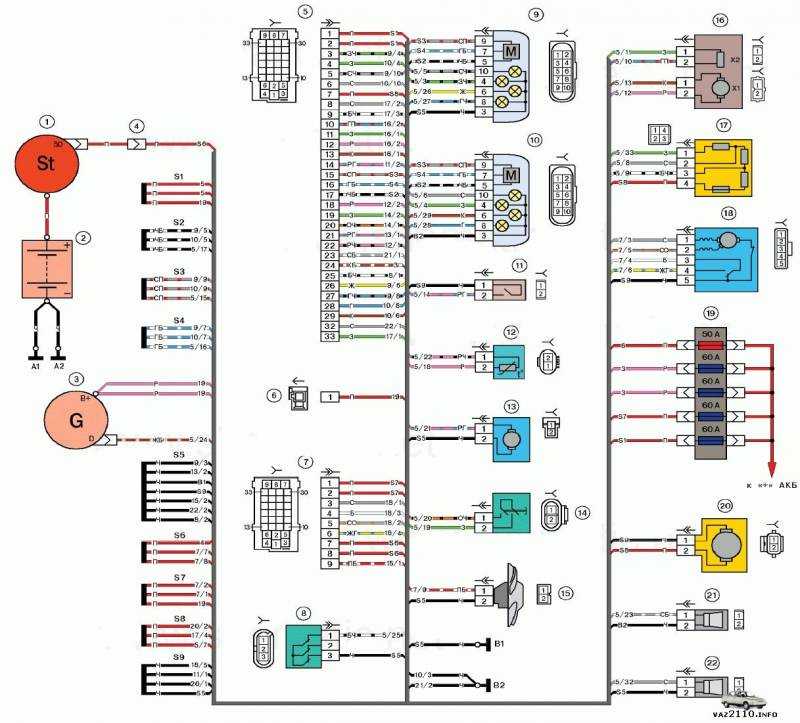

Схема соединений переднего жгута проводов

1 – стартер
2 – аккумулятор
3 – генератор
4 – колодки жгута АКБ и стартера и переднего жгута
5 – 7 – колодка переднего жгуту панели приборов
8 – выключатель подкапотной лампы
9 – фара левая
10 – фара правая
11 – датчик уровня тормозной жидкости
12 – датчик температуры воздуха 13 – электродвигатель омывателей
14 – выключатель лампы света заднего хода
15 – электровентилятор двигателя
16 – моторедуктор заслонки отопителя
17 – добавочный резистор
18 – электродвигатель стеклоочистителя
19 – основной блок предохранителей
20 – электродвигатель отопителя
21, 22 – звуковой сигнал

Схема системы зажигания

1 – контроллер
2 – колодка жгута системы зажигания к жгуту панели приборов
3 – блок предохранителей основной
4 – датчик скорости
5 – датчик неровной дороги
6 – датчик контрольной лампы давления масла
7 – датчик положения дроссельной заслонки
8 – датчик температуры охлаждающей жидкости
9 – датчик указателя температуры охлаждающей жидкости
10 – датчик массового расхода воздуха
11 – регулятор холостого хода
12 – реле
бензонасоса
13 – предохранитель цепи питания бензонасоса (15 А)
14 – реле зажигания
15 – предохранитель реле зажигания (15 А) 16 – предохранитель цепи питания контроллера (7,5 А)
17 – датчик положения коленчатого вала
18 – датчик кислорода
19 – датчик фаз
20 – датчик детонации
21 – электромагнитный клапан продувки адсорбера
22 – датчик кислорода диагностический
23 – катушка зажигания
24 – свечи зажигания
25 – форсунки
26 – колодка жгута проводов катушек зажигания к жгуту системы зажигания
27 – колодка жгута системы зажигания к жгуту проводов катушек зажигания
28 – колодка жгута системы зажигания к жгуту форсунок
29 – колодка жгута форсунок к жгуту системы зажигания

   А тут находятся электрические схемы Лада Приора Люкс.

    РЕМОНТ АВТОЭЛЕКТРОНИКИ           ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ



Предохранители

Блок предохранителей Лада Приора под капотом

F1 (зеленый)    30    Электронная система управления двигателем
F2 (синий)    60    блок управления электропакетом, электровентилятор двигателя, обогрев заднего стекла, реле разгрузки выключателя зажигания
F3 (синий)    60    цепь питания электровентилятора системы охлаждения, звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель
F4 (синий)    60    Генератор Приоры
F5 (красный)    50    Усилитель электромеханический рулевого управления
F6 (синий)    60    Генератор

Блок предохранителей Лада Приора в салоне

F1 (голубой)    15    Цепь главного реле и блокировки стартера
F2 (коричневый)    7,5    Цепь питания контроллера
F3 (голубой)    15    Предохранитель электробензонасоса
К1    —    Реле зажигания
К2    —    Реле электробензонасоса

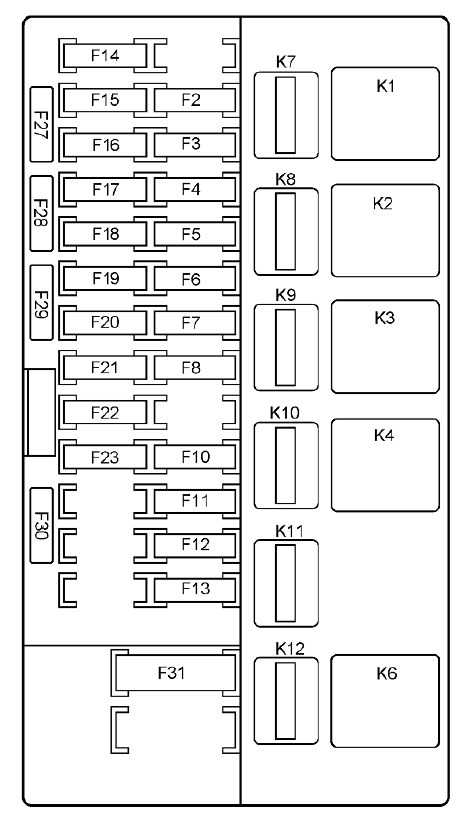

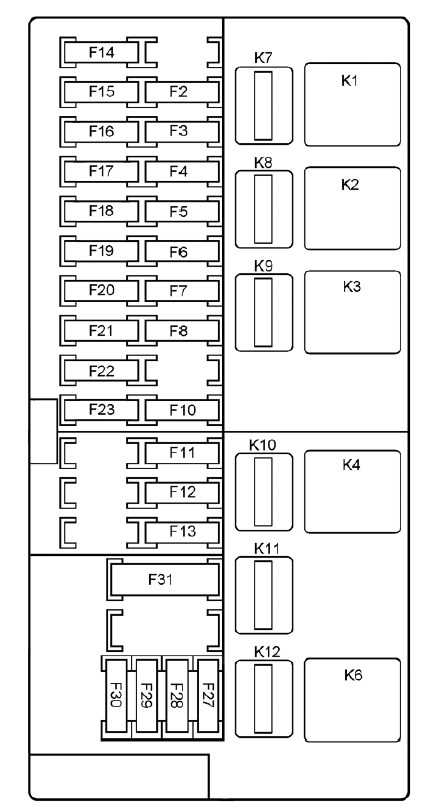

Блок предохранителей Лада Приора под панелью приборов

F1    25    Электровентилятор радиатора системы охлаждения
F2    25    Обогрев заднего стекла Приоры
F3    10    Дальний свет правый
F4    10    Дальний свет левый
F5    10    Звуковой сигнал
F6    7.5    Ближний свет (левый)
F7    7.5    Ближний свет (правый)
F8    10    Тревожный сигнал
F9    25    Отопитель Приоры
F10)    7.5    Освещение салона, комбинация приборов, стоп-сигнал
F11    20    Стеклоочиститель
F12    10    Клемма 15 приборов
F13    15    Прикуриватель
F14    5    Габаритный огонь левый, освещение номерного знака, освещение багажника
F15    5    Габаритный огонь правый
F16    10    Клемма 15 АБС
F17    10    Противотуманная фара (ПТФ) левая
F18    10    Противотуманная фара (ПТФ) правая
F19    15    Обогрев сидений
F31 или F27    30    Блок управления электропакетом

Штатный генератор на Приоре — артикул и цена, где стоит

Место монтажа может отличаться у разных марок и моделей автомобилей. Его следует искать в подкапотном пространстве, около резиновой подушки, на которой крепится двигатель. 90А артикул 3282.3771, является источником энергии в системе электронного оборудования автомобилей 2170-72 Приора.

Генератор на Приору производства БАТЭ цена от 4120 рублей

Характеристики:

  • Вес 5.5 кг
  • ДхВхШ 200х170х200 мм
  • Выпрямленный ток 90 А
  • Мощность 0.98 кВт
  • Напряжение 14 В 100 А

Имеет артикул 5132.3771, является источником энергии в системе электронного оборудования автомобилей 2170-72 Приора.

Генератор на Ладу Приору с кондиционером производства Прамо цена от 4200 р

Характеристики:

  • Максимальный выпрямительный ток 100 А
  • Масса 5.3 кг
  • Напряжение 14 В
  • Мощность 233 Вт/кг
  • Внутреннее охлаждение
  • Диаметр статора 125 мм
  • 115 А

Имеет артикул 9402.3701-14, является источником энергии в системе электронного оборудования автомобилей 2170-72 Приора.

Артикул — 2170-3701010-10 имеет генератор КЗАТЭ на автомобиль Лада Приора, его цена от 5300 рублей, а Bosch — 2170 3701010 13

Устройство производства LKD — цена от 4400 р

Характеристики:

  • Максимальный выпрямительный ток 115 А
  • Масса 5.2 кг
  • Номинальное напряжение 14 В
  • Мощность 1610 Вт
  • Диаметр статора 125 мм
  • Длина 188 мм
  • 115 А

Имеет артикул 9402-14, является источником энергии в системе электронного оборудования автомобилей 2170-72 Приора.

120 А Имеет артикул 9402-3701-14P, является источником энергии в системе электронного оборудования автомобилей 2170-72 Приора.

Характеристики:

  1. Максимальный выпрямительный ток 120 А
  2. Масса 6 кг
  3. Номинальное напряжение 14 В

Производитель АТЭ-1 cтоимость от 4000 р

Натяжной ролик генератора на 2170 служит для натяжения ремня. Один из важных советов для новичков: если выкручиваете любой болт, когда меняете деталь — смажьте его графитной смазкой, это сильно облегчит ремонт в дальнейшем.

Принцип работы

При повороте включении зажигания, ток от аккумулятора попадает на обмотку возбуждения через щеточный узел, где появляется магнитное поле. При вращении коленчатого вала во вращение переходит ротор. Магнитное поле проходит через обмотку статора и на выходе образовывается переменное напряжение. Достигнув определенной частоты вращения, обмотка возбуждения начинает питаться непосредственно от генератора.

Основные неисправности

Почему генератор не дает зарядку автомобилю Лада Приора? Причин может быть несколько:

  • повреждается диодный мост;
  • замыкаются витки обмотки статора;
  • изнашиваются токосъемные кольца;
  • повреждается или изнашивается шкив;
  • повреждаются провода зарядной цепи;
  • разрушается или изнашивается подшипник;
  • повреждается регулятор напряжения;
  • изнашиваются токосъемные щетки.

Во всех перечисленных случаях потребуется ремонт генератора Лада Приора.

Основные аспекты ремонта и замены стеклоподъемников на ВАЗ 2105-2106 своими руками

Cтеклоподъемник ВАЗ 2106 имеет надежную конструкцию, но может, как и любой механизм, выйти из строя. В статье рассматриваются типичные неисправности стеклоподъемников на «классике», дается инструкция по снятию и установке.

  • Механический стеклоподъемник на ВАЗ 2106 имеет простую конструкцию и состоит из управляющей ручки, системы трансляции подъема стекла, троса и трех роликов.
  • Многие водители устанавливают вместо классических стеклоподъемников электрические.
  • Они бывают двух видов:
  1. Тросовые. В конструкцию входит электродвигатель с барабаном, на котором намотан трос, и редуктор. Верхний барабан соединяется с обычным стеклоподъемным устройством с помощью шлицы. С его помощью трос приводится в действие.
  2. Реечные. В них используется принцип рулевой рейки в автомобиле.

Чтобы установить электромеханизм, нужно приобрести комплект, состоящий из проводов, крепежных деталей, управляющих клавиш с подсветкой, декоративной заглушки, инструкция по установке (автор видео — VALENTIN VERNIGORA).

Распространенные неисправности и способы их устранения

Со временем механизм подъема стекол приходит в негодность – невозможно поднять или опустить стекло.

Причин неисправности устройства может быть несколько:

  • обрыв троса;
  • попадание посторонних предметов в механизм;
  • износ редуктора.

Выполнять ремонт стеклоподъемников не имеет смысла, так как их стоимость невысокая, проще купить новое устройство и заменить.

Схема сборки устройства

Электрические подъемники могут иметь следующие неисправности:

  1. Не работают все электростеклоподъемники: перегорел предохранитель, отсутствует соединение с массой, обрыв проводки. Ремонт заключается в замене предохранителей, восстановление соединения с массой и электроцепи.
  2. Не работает подъемник на одной из дверей. Неисправен переключатель, поломано реле обратного тока, электродвигатель, обрыв проводки, отсоединение разъема. Неисправные детали следует заменить, проводку восстановить, разъем подключить.

Инструкция по снятию

Для выполнения работ потребуются следующие инструменты:

  • крестообразная и плоская отвертки;
  • набор ключей;
  • вороток;
  • удлинитель.

Процедура снятия состоит из этапов:

  1. В первую очередь нужно снять обшивку.
  2. Далее опускается максимально вниз стекло. Крестообразной отверткой выкручивается болт, удерживающий зажим.
  3. Открутив болт, опускаем вниз зажим.
  4. Затем в левой части двери достаточно ослабить гайку ролика с помощью гаечного ключа.
  5. Теперь трос свободен, и его можно снять с ролика.
  6. Далее выкручиваются три гайки, удерживающие стеклоподъемник.
  7. Откручивая третий болт, механизм следует придерживать с внутренней стороны.
  8. Когда стеклоподъемный механизм будет свободен, отводим его в сторону.
  9. Открутив последнюю гайку можно снимать стеклоподъемник с двери.

Далее производится ремонт или замена. Задний механизм устанавливается аналогично.

Особенности установки

Установка нового или отремонтированного стеклоподъемного устройства осуществляется в обратной снятию последовательности.

Фотогалерея «Установка стеклоподъемного механизма»

1. Комплект для установки 2. Процесс откручивания винта и отведения троса 3. Места установки роликов

Чтобы поставить электростеклоподъемник, следует выполнить следующие действия:

  1. Демонтировать дверь, снять обшивку двери. Далее с помощью саморезов устанавливается электростеклоподъемник.
  2. После монтажа нужно проверить скольжение стекол.
  3. Подключение к электросети автомобиля следует выполнять согласно электрической схеме.
  4. Далее дверь устанавливается на машину.
  5. На панели инструментов монтируется управляющая кнопка.

После монтажа электростекоподъемник нужно проверить на работоспособность. Можно установить обогрев заднего стекла.

 Загрузка …

Видео «Как меняются стеклоподъемники на ВАЗе»

В этом ролике демонстрируется, как выполнить замену стеклоподъемного устройства на ВАЗе (авто видео — Pavel Pavek).

Была ли эта статья полезна? Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Принцип работы, из чего состоит и основные неисправности

Генератор превращает механическую энергию, поступающую от двигателя в электрическую. Принцип работы и его конструкция для всех автомобилей одинаковы. Отличие заключается только в качестве, габаритах и расположении присоединительных узлов.

Из чего состоит:

  1. Шкив — передает механическую энергию через ремень от двигателя к генератору.
  2. Корпус — представлен в виде двух крышек. На них крепится стартер, и размещаются опоры ротора. На задней крышке размещены наружные выводы для подключения к электрооборудованию, регулятор напряжения, выпрямитель и щеточный узел.
  3. Статор — вырабатывает мощность. Набран из стальных листов, имеет форму трубы. В пазах статора установлена трехфазная обмотка.
  4. Ротор — подвижная часть агрегата. При запуске двигателя ротор начинает вращаться, при этом от аккумуляторной батареи на его возбуждающую обмотку подается напряжение. Стальной сердечник становится электромагнитным, при вращении создавая переменное магнитное поле.
  5. Регулятор напряжения — поддерживает стабильность напряжения в бортовой сети при изменениях температуры окружающей среды и частоты вращения ротора.
  6. Сборка с выпрямительными диодами
  7. Крышка диодного модуля
  8. Щеточный узел — съемная конструкция, где установлены щетки, взаимодействующие с кольцами ротора.

Импортный или отечественный

У импортных аналогов подшипников обозначение несколько другое, а именно:

На большинстве 80 амперных генераторах стоят подшипники аналогичных размеров, по крайней мере это касается отечественных. Если генератор уже меняли до вас, то можно столкнуться с тем, что установлен генератор другого производителя и стоят подшипники иных размеров. В зависимости от производителя генератора, иногда встречаются подшипники других размеров, к примеру, в довольно часто встречающемся генераторе Bosch 14V 53-98A 0124 415 038 ставятся подшипники 6003-2RS (задний) размеры которого 17×35×10 и 6303-2RS (передний), соответственно, 15×35×14. Эти же подшипники могут встретиться и в других импортных генераторах. Впрочем, встречаются варианты, где задний подшипник обозначается как 6000-2RS, а передний – 6203-2RS.

Для того чтобы точно определить размеры подшипника, его придется снять. В том случае если обозначений на подшипнике не видно, то лучше всего обратиться к профессионалам (не следует доверяться штангенциркулю).

Если с размером подшипника вы определились, то на повторный вопрос «Какие подшипники стоят на ВАЗ-2110?» напрашивается ответ – оригинальные!

Качество подшипников у разных производителей отличается, одни предпочитают ставить на свой генератор подшипники отечественных производителей, другие импортные. Этот вопрос при ремонте генератора каждый решает сам, но, выслушав многочисленные советы, некоторые автолюбители склоняются к выбору импортных. Если ориентироваться на соотношение цены и качества, многие специалисты рекомендуют DAS LAGER Germany. Но есть и другие поставщики качественных подшипников: французская компания SNR; FAG – один из ведущих в Германии; NSK – другой крупный производитель подшипников из Японии; NTN – Япония; Коуо – входит в концерн Toyota Японии; Kraft или BOSCH.

Поставляются к нам и подшипники китайских производителей, но отношение автомобилистов к генераторам и подшипникам из Поднебесной далеко не лестное. Оригинальным считается подшипник, который одобрен заводом производителем автомобиля для реализации на рынке. Обычно он соответствует тому, что поставляется (или раньше поставлялось) на конвейер. Завод изготовитель автомобиля гарантирует, что эти подшипники вас не подведут.

Если же вы рассматриваете различные варианты, то все подшипники соответствующей маркировки на первый взгляд выглядят одинаково, но, открыв упаковку, необходимо обратить внимание на маркировку, в которой обязательно, кроме обозначения самого подшипника, состоящего из цифровых и буквенных обозначений, должно быть указание на производителя и обязательно страну происхождения. В том случае, если этого нет, то вполне возможно, что это подделка. Деньги в этом случае будут потеряны не такие уж и большие (чаще всего до 100 рублей за подшипник)

А вот время и нервы вы потеряете существенно

Деньги в этом случае будут потеряны не такие уж и большие (чаще всего до 100 рублей за подшипник). А вот время и нервы вы потеряете существенно.

Стеклоподъёмник для ВАЗ 2107

Стеклоподъёмники на ВАЗ 2107, как и на других автомобилях, являются необходимым элементом комфорта и управлением климата в салоне. Штатные стеклоподъёмники на передних и задних дверях в народе не слишком лестно именуются «костылями». Их пластиковые ручки при не слишком бережной эксплуатации автомобиля склонны обламываться, за ручку можно зацепиться краем одежды, и тогда может потребоваться замена деталей. Для тюнинга салона давно используются электростеклоподъёмники, пусть даже передних дверей. Их установка весьма желанна. В то время как пассажир ищет ручку, водитель с гордостью показывает на кнопку. О схеме подключения электростеклоподъёмников обязательно расскажем в следующих статьях.

Устройство стеклоподъёмника несложно, но имеются различия в устройстве механизма на передних и задних дверях. Спереди принципиальная схема его такова:

Схема может быть разделена на:

  • внутренние части, к которым относятся ручка 1, облицовка и фиксатор 2, розетка 3;
  • механизм стеклоподъёмника, к которому относятся сам звёздчатый механизм намотки 4, кронштейны 5, нижние ролики 11, натяжной ролик 13, болт 12;
  • трос 10 – единственный гибкий элемент конструкции;
  • механизм крепежа стекла – винты 6, прижимные пластинки 7.

Необходимо отметить, что в отличие от более старых моделей «классики», переднее стекло на ВАЗ 2107 представляет собой не четырёхугольник в виде параллелепипеда, а пятиугольник, так как на «семёрке» не предусмотрена отдельная форточка. Поэтому на «семёрке» изменена и установка, подача, и расположение троса. Дополнительно, как видно на рисунке, механизм подключения стекла на ВАЗ 2107 имеет четвёртый натяжной ролик, в отличие от трёх роликов на прочей «классике». Поэтому для того, чтобы снять стеклоподъёмник, нужно знать эти отличия. В этом случае ремонт будет несложным.

Работа стеклоподъёмника отрегулирована на заводе, возможна самостоятельная установка и замена, но при этом нужно выполнить её правильно. Иначе механизм будет заедать, или при работе будут возникать призвуки, такие, как похрустывание и треск. Поэтому перед тем, как выполнять ремонт своими руками, нужно внимательно изучить устройство.

Так выглядит главная деталь – механизм стеклоподъёмника. Чтобы её снять, нужно вначале снять обшивку двери.

Схема расположения деталей механизма стеклоподъёмника задних стёкол.

Задние стёкла, в отличие от передних, опускаются не полностью, а остаётся около 5 см. Схема задних стёкол не отличается от таковой на остальных моделях «Жигулей». Этот механизм ставится не только на ВАЗ 2107 по той причине, что форма прямоугольника задних стёкол у всех моделей «классики» одинакова. В случае подключения электрического привода стеклоподъёмников на задние стёкла сохраняются эти 5 см.

Одной из самых частых поломок является поломка ручки 1, как на передних, так и на задних стеклоподъёмниках. В случае поломки требуется её замена, так как ремонт поломанной ручки нецелесообразен.

Замена ручки происходит следующим образом: снять ручку управления стеклоподъёмником очень просто, только вначале освободите её от фиксатора из пластика, который можно просто поддеть. Для этого отвёрткой с плоским шлицем отодвигается наружное кольцо от внутреннего. После этого вынимается фиксатор, который также называется стопорным кольцом. После этого ручка легко снимается и можно установить другую. Как это делается, показано на видео:

Как видно, для того, чтобы просто поменять ручку, совсем необязательно обращаться в автосервис. Такой простой ремонт может каждый провести сам, достаточно иметь отвёртку.

http://bumper.guru/klassicheskie-modeli-vaz/stekla/steklopodemniki-na-vaz-2107.htmlhttp://manualforauto.ru/news/2010-01-15-2486http://mashinapro.ru/1244-2107-podiemnik.htmlhttp://ladaautos.ru/vaz-2107/kak-proizvoditsya-zamena-steklopodemnika-na-vaz-2107.htmlhttp://7vaz.ru/ustrojstvo/steklopodemniki.html

Причины выхода из строя

Причин выхода из строя подшипников множество, но существует несколько основных причин , которые рассмотрены ниже.

Износ


Слева старые, справа новые подшипники Износ это характерная причина поломки подшипника, так как количество оборотов ротора генератора огромное количество, за N-ый промежуток времени. Следовательно, смазка в подшипниках под воздействием высоких температур теряет свои свойства и подшипник перестает получать необходимый коэффициент скольжения, из-за чего происходит нагрев и увеличиваются зазоры в шариковой части подшипника.

Натяжение ремня

Чрезмерное натяжение ремня генератора очень сильно влияет на долговечность его подшипников. Натягивать ремень необходимо правильно соблюдая все нормы. Ремень генератора должен прогибаться под воздействием на него 10 кг. на 5-7 мм.

Самые распространенные поломки

Существует несколько популярных проблем с генератором, большинство из которых решаются простой заменой комплектующих. Например, у транспортного средства может отказать замок зажигания – тогда потребуется его немедленная замена. Также может произойти обрыв в электроцепи питания приборных устройств. Вы заметите, что при включении зажигания перестанет включаться лампа.

Когда лампочка генератора не подает никаких сигналов и при работающем двигателе и при включении зажигания, проверьте работоспособность приборной панели. Скорее всего, разряжен аккумулятор, а реле-регулятора напряжения вышло из строя.

Также причиной данной неисправности служит окисление контактов коллекторных колец и щеток, либо чрезмерный их износ или поломка диодного моста. В таком случае рекомендуется установить новые элементы взамен пришедшим в негодность.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
