Из-за каких причин может выйти из строя вентилятор печки ваз-2110

Решение проблем

Теперь поговорим о том, как решить возникающие вопросы, устранить неполадки и вернуть отопитель в нормальный режим работы.

Каждая поломка требует отдельного рассмотрения.


Сломанный моторчик

Не регулируется температура

Если температура потоков воздуха не поддается регулировке, проблема скрывается в блоке управления или заслонке, либо не работает датчик температуры на потолке внутри салона.

Чтобы проверить, поверните регулятор до упора направо и подставьте руку под поток воздуха. Если теплый воздух идет только при нахождении регулятора в максимальном положении на нагрев, поменяйте датчик. Если не помогло, меняйте регулятор. При поступлении тепла в других положениях регулятора, датчик винить не стоит.

Обязательно убедитесь, что заслонка не зависла. К ней можно добраться через подкапотное пространство. При необходимости замены, стандартную пластиковую заслонку поменяйте на изделие из алюминия. Оно более долговечное.

Дует холодом

Если на вашем ВАЗ 2110 печка начала дуть холодным воздухом, нужно искать причины. Кроется причина поломки в моторедукторе. Подобная ситуация происходит в 9 из 10 случаев, потому альтернативных виновников вряд ли придется искать.

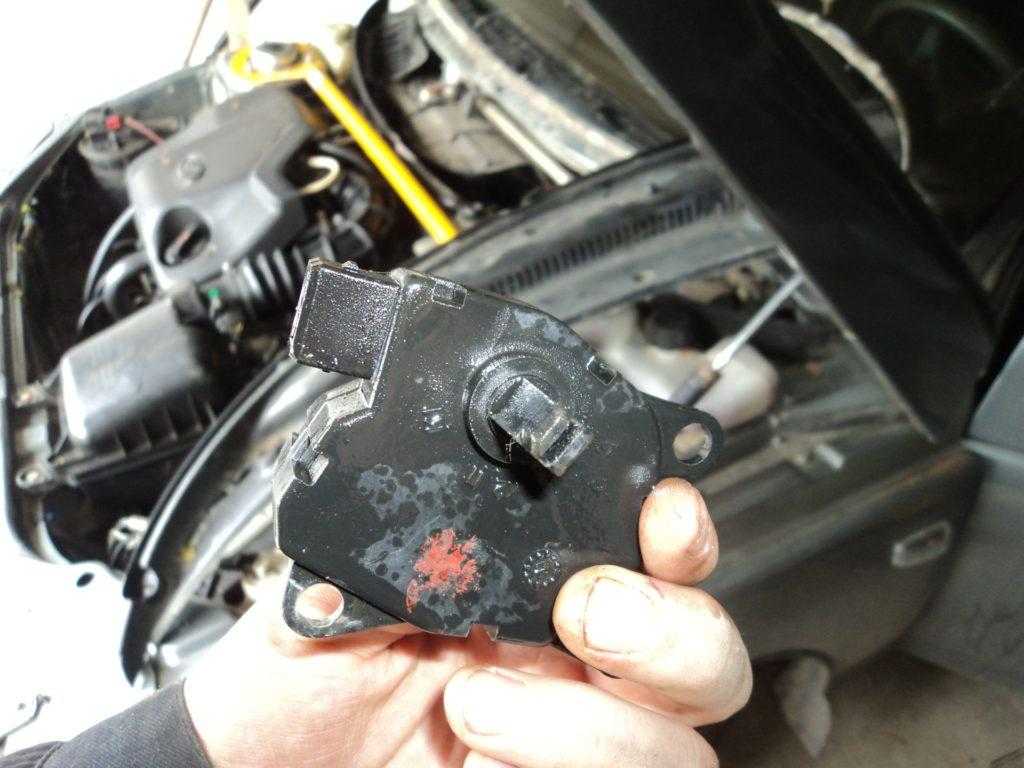

Потоки воздуха со сломанной заслонкой

Моторедуктор нужно заменить. Делается это следующим образом:

  • Снимаются дворники;
  • Демонтируется жабо;
  • Откручиваются три самореза, которые удерживают моторедуктор;
  • Отсоединяется проводка;
  • На место вышедшего из строя устройства устанавливается новое. Помощника попросите переключить режимы положения регулятора, а вы в этот момент будете монтировать моторедуктор;
  • Возвращаются на место жабо и дворники. Работа выполнена.

Но есть 1 случай из 10, который заставит вас поменять отопитель из-за износа старого. Как показывает практика владельцев ВАЗ 2110, на замену лучше всего подходит отопитель от 2112. Причем выбирать можно между двумя вариантами печки — 2112-01 или 2112-02. Первый лишен воздушного фильтра, а у второго варианта он имеется.

Стекла запотевают, ноги не обогреваются

Не редко на моделях ВАЗ возникает проблема, когда из печки воздух поступает нормально, но при этом он не обогревает ноги и не идет на стекла.


Модификация воздуховодов

Решить вопрос можно путем модернизации ваших воздуховодов и избавления от имеющихся щелей в салоне и каналах поступления теплого воздуха. Это достаточно сложная процедура, проведение которой позволит на очень продолжительный срок забыть о проблеме с печкой, которая не греет ноги и не обдувает боковые стекла.

Не лишним будет монтировать предпусковой обогреватель. За счет него салон прогревается быстрее.

Подтекает ОЖ

Печка может не греть по причине того, что снижается уровень ОЖ, то есть охлаждающей жидкости. Не спешите доливать в бачок тосол. Сначала обязательно проверьте, нет ли в патрубках и на местах соединения следов утечки.


Проблемы с печкой на ВАЗ 2110

Если потек радиатор, новости для вас не очень хорошие. Вам придется его демонтировать и, скорее всего, менять на новый.

Отопитель сильно шумит

Многие владельцы отечественной «десятки» сталкиваются с ситуацией, когда работающая печка издает много шума. При этом все работает нормально, потоки воздуха распространяются по салону так, как выставлены регуляторы.

На эффективности шум не отражается, но он серьезно раздражает с течением времени. Порой кажется, что печка накроется медным тазом, хотя шуметь она может долго без последствий для целостности устройства.

Попробуем разобраться, почему же она шумит.

  1. Если шум похож на визг, звуки резкие, проверьте крепление нижней части печки. Дело в том, что крепеж осуществляется с помощью крючков, которые могут соскочить. От этого и шум.
  2. Корпус отопителя порой получает повреждения выступов, удерживающих фиксатор. В таком случае корпус просто нужно заменить на новый.
  3. Если шумит сам вентилятор, снимите его, прочистите, проверьте состояние электродвигателя.
  4. Еще могут гудеть текстолитовые шайбы, которые призваны не допускать осевой люфт вентилятора. В качестве замены подойдут любые шайбы, характеризующиеся низким трением. К примеру, элементы, выполненные из фторопласта. Обязательно смажьте шайбу. Некоторые используют обычное машинное масло, но оно в действительности дает только временный эффект. Лучшим смазывающим веществом в данном случае будет густая графитовая смазка или литол.

Принцип работы

Принцип работы такой системы управления прост – водитель левой рукояткой устанавливает нужную температуру (полностью холодный или в диапазоне от 16 до 28 град.). На основе установленного режима контроллер подает питание на микромоторедуктор и он устанавливает заслонки в нужное положение.

Между этими элементами используется двухсторонняя связь – на редукторе установлен датчик положения, который «информирует» контроллер об угле открытия. Благодаря установленному датчику температуры (расположен на потолке) контроллер постоянно следит за степенью нагрева воздуха в салоне, на основе чего корректирует положение заслонки, чтобы поддерживать заданную температуру водителем температуру.

Дачик температуры ВАЗ 2110

За счет использования САУО у водителя отпала надобность корректировать работу печки, чтобы поддерживать комфортную температуру, он задаёт температуру рукояткой, а остальное делает контроллер. На ранних ВАЗ-2110 вентилятор отопителя имел три режима работы, разница между которыми сводится к скорости вращения. Регулировка скорости выполняется благодаря установке в цепь питания электродвигателя блока реостатов. После появились модели, у которых вентилятор получил 4-й режим работы – автоматический. При его включении вентилятор работает под управлением контроллера — САУО регулирует скорость вращения электродвигателя, чтобы корректировать температуру в салоне.

Использование электромеханического управления на ВАЗ-2110 повысило удобство управления обогревом салона, но из-за более сложной конструкции повысилась вероятность поломки печки.

Как проверить микроредуктор заслонки отопителя

Чтобы провести тест микроредуктора, необходимо использовать омметр. На старых версиях контроллеров САУО сопротивление на минимальной отметке должно иметь диапазон от 800 до 1 200 Ом. В новых образцах этот показатель составляет 3,5–5 кОм. Установите минимальную отметку на блоке управления отопителем и подождите 15 секунд. Далее просто отсоедините разъем контроллера, замерьте сопротивление между контактами Х1.4 и Х1.1.

Когда температура выставлена на максимальную отметку, мультиметр должен выдавать 3,2–5 кОм с учетом того, что используется старая версия контроллера. На новом показатель составляет 1,2–1,6 кОм. Если показатели не меняются, значит, датчик положения вала микроредуктора на ВАЗ неисправен. В этом случае отвезите автомобиль в сервисный центр, так как процесс замены требует вмешательства профессионала. Если же вы желаете провести замену собственноручно, внимательно соблюдайте технику безопасности.

Не стоит торопиться, так как при неосторожном обращении с запчастями можно повредить другие комплектующие, что в свою очередь приведет к еще большим тратам и обязательному посещению СТО. Также рекомендуется приобретать только качественное оборудование, ведь бывшие в употреблении запчасти могут быстро прийти в негодность и подвести вас в самый неподходящий момент.

Проведение ремонтных работ на САУО

Примечание. Прежде чем приступить к выполнению ремонтных работ на САУО, нужно в обязательном порядке удостовериться, что проблема неисправности печи заключена именно в контроллере.

Контроллер печки ваз 2110

Для того, чтобы удостовериться, что контроллер печи находится действительно в исправно состоянии, необходимо его нерабочую версию заменить на рабочую, взяв исправный контроллер предварительно в магазине или у друга, товарища и т.п. Если проблема не в контроллере, то нужно обратиться в сервисный центр за профессиональной диагностикой и устранением неисправности.

Примечание. Никогда не стоит исключать другие варианты неисправности печи.

Вышеперечисленные сведения и инструкция окажутся полезными лишь в том случае, когда они закрепляются с помощью фото и видео – материалов, поскольку они в сочетании с теоретическими сведениями помогут правильно представить картину происходящего. Преимущество диагностики замены контроллера своими руками – это, в первую очередь цена, а автосервиса – профессионализм.

Возможные причины неисправности

Перед тем как проводить ремонтные мероприятия, следует внимательно изучить возможные причины неисправности вентилятора автомобильной печки:

  1. Сгоревший предохранитель. Настоящая причина является самой банальной и простой, но при этом именно она приводит к наибольшим проблемам при решении существующего вопроса. Замена предохранителя оказывается очень простой процедурой, с которой может успешно справиться любой автомобилист. Несмотря на простой ремонт, крайне сложно обнаружить короткое замыкание, приведшее к сгоранию предохранителя.
  2. Окисление контактов, которые должны использоваться для налаживания работы автомобильной печки.
  3. Реле зажигания не позволяет печке успешно включиться и начать работать.
  4. Добавочный резистор способен привести к тому, что рабочей будет только третья скорость.
  5. Неисправность переключателя отопительной системы автомобильного салона предусматривает замену предохранителя.
  6. Нерабочий электрический двигатель вентилятора — это ещё одна важная причина. В этом случае требуется замена моторчика печки или как минимум проверка его контакта с транспортным средством. В большинстве случаев причина скрывается в сгоревшем электрическом двигателе, плохом контакте с машиной, залипании щёток электрического моторчика.

Вне зависимости от причины неисправности можно успешно наладить автомобильную печку

Самое важное — это понять, в чём же всё-таки заключается причина поломки или частичное нарушение функциональности отопительного оборудования

Если диагностика подтвердила, что причина кроется в моторчике печки, замена вентилятора печки чаще всего становится обязательной задачей. Как провести столь ответственную процедуру и насколько лёгкой она обещает быть?

Вентилятор радиатора на ВАЗ-2114 служит для того, чтобы принудительно охлаждать двигатель и систему охлаждения, при недостаточном природном охлаждении. Особенно часто он выключается при сломанном датчике температуры.

Выход его из строя может привести к неожиданным и последствиям, поэтому, необходимо, вовремя определить причину неисправности и устранить её. Если автомобилисту это не под силу, то стоит обратиться в автосервис.

Скиньте » — » провод аккумуляторной батареи для замены вентилятора печки Ваз 2110

2. Отсоедините разъем » + » провода вентилятора печки

3. Ключом на десять отверните гайку…

4…и снимите «минусовой» провод.

5. Отверткой отстегните четыре скобы…

6. аккуратно отгибая крышку,

7. выньте вентилятор печки и замените на новый, если починить его нет возможности .

Ставя электродвигатель, добейтесь, чтобы он не касался корпуса при вращении.

Не работает вентилятор печки

Понять то, что вентилятор печки машины неисправен, достаточно просто. Для этого достаточно завести автомобиль и переключать режим работы печки. Если в процессе переключения в салоне транспортного средства не появляются дополнительные звуки, то это значит, что вентилятор отопительной системы не работает. При этом, если вентилятор не крутится только на отдельных скоростях, то дело не в нем самом, а либо в резисторе, либо в тумблере интенсивности обогрева.

Не работает вентилятор печки — основные причины

Существует шесть основных причин, по которым вентилятор печки может не работать:

1. Предохранитель сгорел.

Это самая банальная и простая причина, но при этом и самая проблематичная. Все дело в том, что замена предохранителя – это очень простая процедура, с которой справится любой, даже не самый опытный владелец автомобиля. Но вот выявить короткое замыкание, из-за которого он сгорел очень сложно. Для этого придется перебрать всю электрическую цепь системы отопления салона автомобиля.

Видео. Не работает вентилятор на ВАЗ 2110

Стоит отметить, что за работы печки отвечает предохранитель с маркировкой F7, который имеет силу тока 30 ампер. Заметим, что этот же предохранитель отвечает за подсветку бардачка, прикуриватель, систему обогрева заднего стекла, а также электрический моторчик омывателя фар. Это значит, что в случае, если вы не найдете причину короткого замыкания в электрической цепи печки, то придется перебрать почти всю проводку транспортного средства.

2. Некачественный контакт внутри монтажного блока.

Окисление контактов внутри монтажного блока, весьма распространенная причина неисправности вентилятора печки. Чтобы в этом удостоверится, необходимо пошевелить колодку, на которой закреплены жгутики, если вентилятор начинает работать, то снимите ее, и зачистите контакты.

3. Заливание реле системы зажигания транспортного средства.

Данная проблема диагностируется достаточно просто. Если ваша печка начинает работать только после того, как автомобиль «прогрелся», то причина именно в реле зажигания. Единственным вариантом исправления данной проблемы, является замена реле. Оно расположено под приборной панелью.

4. Печка работает только на третьей скорости.

В данном случае, проблема связана с добавочным резистором. Все дело в том, что на 1 и 2 скоростях, электрический ток к вентилятору подается через резистор, а на 3 скорости, он поступает к нему напрямую. Решение в данном случае одно – замена добавочного резистора отопительной системы салона машины.

Напомним, что в предыдущей статье мы рассматривали как заменить тормозную жидкость своими руками. Выполнять данный процесс требуется регулярно, согласно рекомендациям завода изготовителя.

5. Неисправен переключатель отопительной системы салона транспортного средства.

Для проверки данного переключателя, вам следует демонтировать центральную консоль, завести машину, взять габаритную лампочку на 12 вольт с припаянными проводами и минусовой провод от нее замкнуть на кузов, а вторым прикасаться в 1, 2 и 3 контакты добавочного резистора. Если лампочка будет гореть, то переключатель рабочий, а если нет, то присоединяем провод лампочки к плюсовой клемме переключателя. Если она не загорится, то виной обрыв цепи или перегоревший предохранитель.

6. Не работает электрический двигатель вентилятора.

Когда вы проверили все предыдущие варианты, но не выявили проблем, то остается лишь три причины, по которым не крутится вентилятор печки:— сгорел электрический моторчик— электрический моторчик имеет плохой контакт с массой автомобиля— произошло залипание щеток электрического моторчика.

Замена вентилятора

Если проблема всё-таки заключается в самом вентиляторе, то его лучше всего будет заменить на новый. Ремонт вентилятора печки, конечно, может быть выполнен, но это может быть, например, замена щёток. Выполнять более глобальный ремонт просто не имеет смысла, поскольку на длительную службу такой детали надеяться не приходится. Замена вентилятора печки ВАЗ-2110 требует выбора новой детали. Здесь есть два варианта: найти деталь старого образца или купить новую запчасть. Второй вариант более приемлем и доступен.

Вентилятор печки ВАЗ

Процесс замены не так сложен, как может показаться. Достаточно уметь работать со стандартными инструментами, располагать свободным временем и иметь желание поковыряться в родной машинке. Чтобы поменять неисправный вентилятор, необходимо следовать следующему плану работ:

  1. Открываем капот и снимаем аккумуляторную минусовую клемму.
  2. Снимаем стеклоочистители путём поддевания и демонтажа резиновых колпачков. При помощи ключа на 10 откручиваем гайки и снимаем щётки.
  3. При помощи шлицевой отвёртки поддеваем декоративные заглушки, откручиваем винты на жабо и гайки на краях. Теперь можем снять жабо.
  4. Под резиновым уплотнителем можно найти саморезы, которые держат щиток с моторного отсека. Откручиваем их также.
  5. Демонтируем шланг, через который осуществляется подача омывающей жидкости на форсунки.

Процесс замены вентилятора не так сложен, как кажется

  1. На правом щитке моторного отсека на нижней стороне имеется две гайки, под которые подходит торцовый ключ на 10. К ним сложно добраться, но откручивать их можно не до конца, поскольку благодаря нескольким поворотам, щиток легко снимется.
  2. Со шланга, который соединяется с вакуумным усилителем тормозной системы, необходимо заранее снять хомуты.
  3. На крышке салонного фильтра находится четыре самореза, после откручивания которых легко можно его снять.
  4. Уже на этом этапе виднеются очертания мотора печки. Но ещё потребуется отсоединить колодку на двигателе отопительной системы и на резисторе.
  5. После проделанной работы появляется возможность демонтировать левую часть печки вместе с моторчиком.
  6. На место испорченного элемента устанавливается новая деталь, а сборка осуществляется в обратном порядке.

Если ранее вам не приходилось снимать вентилятор отопительной системы, то этот процесс может занять несколько часов. Зато в дальнейшем любая проблема с системой отопления может быть устранена намного быстрее. Даже если в процессе работы у вас что-то не получается, не нужно переставать добиваться положительного результата. Со временем обязательно всё получится.

Проверка заслонок системы отопителя ВАЗ 2110

Система печка имеет 2 заслонки. Верхней регулируется забор холодного воздуха, а нижней поступление горячего от радиатора отопителя. И когда ломается приводной механизм или сама заслонка то печка может слабо греть, вовсе не греть либо сильно жарить.

Поломки заслонки печки могут быть разного характера во-первых часто закусывает заслонку или она клинит, а во-вторых выходит из строя привод заслонки (микромоторедуктор). В некоторых случаях заслонку перекашивает или клинит через ржавчину так как бывает два вида заслонок: старого и нового образца, старые пластиковые с уплотнительным поролоном, а нового – металлические с уплотнителем из резины. Поэтому если не слышно как заслонка движется, то можно пошевелить её рукой, сняв дефлектор в центральной панели. Болезнь металлических что они часто клинят от ржавчины, а пластиковые перекашивает от воздействия горячего воздуха. Так что если например в переднее стекло ВАЗ 2110 дует теплым, а по бокам и в ноги дует горячим воздухом, то скорее всего заслонка не полностью перекрыла забор воздуха с улицы. А когда заслонки не движутся вовсе, то нужно проверить микродектор – приводной механизм заслонки.

Не работает вентилятор печки

Понять то, что вентилятор печки машины неисправен, достаточно просто. Для этого достаточно завести автомобиль и переключать режим работы печки. Если в процессе переключения в салоне транспортного средства не появляются дополнительные звуки, то это значит, что вентилятор отопительной системы не работает. При этом, если вентилятор не крутится только на отдельных скоростях, то дело не в нем самом, а либо в резисторе, либо в тумблере интенсивности обогрева.

Не работает вентилятор печки — основные причины

Существует шесть основных причин, по которым вентилятор печки может не работать:

1. Предохранитель сгорел. Это самая банальная и простая причина, но при этом и самая проблематичная. Все дело в том, что замена предохранителя – это очень простая процедура, с которой справится любой, даже не самый опытный владелец автомобиля. Но вот выявить короткое замыкание, из-за которого он сгорел очень сложно. Для этого придется перебрать всю электрическую цепь системы отопления салона автомобиля.

Видео. Не работает вентилятор на ВАЗ 2110

Стоит отметить, что за работы печки отвечает предохранитель с маркировкой F7, который имеет силу тока 30 ампер. Заметим, что этот же предохранитель отвечает за подсветку бардачка, прикуриватель, систему обогрева заднего стекла, а также электрический моторчик омывателя фар. Это значит, что в случае, если вы не найдете причину короткого замыкания в электрической цепи печки, то придется перебрать почти всю проводку транспортного средства.

2. Некачественный контакт внутри монтажного блока. Окисление контактов внутри монтажного блока, весьма распространенная причина неисправности вентилятора печки. Чтобы в этом удостоверится, необходимо пошевелить колодку, на которой закреплены жгутики, если вентилятор начинает работать, то снимите ее, и зачистите контакты.

3. Заливание реле системы зажигания транспортного средства. Данная проблема диагностируется достаточно просто. Если ваша печка начинает работать только после того, как автомобиль «прогрелся», то причина именно в реле зажигания. Единственным вариантом исправления данной проблемы, является замена реле. Оно расположено под приборной панелью.

4. Печка работает только на третьей скорости. В данном случае, проблема связана с добавочным резистором. Все дело в том, что на 1 и 2 скоростях, электрический ток к вентилятору подается через резистор, а на 3 скорости, он поступает к нему напрямую. Решение в данном случае одно – замена добавочного резистора отопительной системы салона машины.

Напомним, что в предыдущей статье мы рассматривали как заменить тормозную жидкость своими руками. Выполнять данный процесс требуется регулярно, согласно рекомендациям завода изготовителя.

5. Неисправен переключатель отопительной системы салона транспортного средства. Для проверки данного переключателя, вам следует демонтировать центральную консоль, завести машину, взять габаритную лампочку на 12 вольт с припаянными проводами и минусовой провод от нее замкнуть на кузов, а вторым прикасаться в 1, 2 и 3 контакты добавочного резистора. Если лампочка будет гореть, то переключатель рабочий, а если нет, то присоединяем провод лампочки к плюсовой клемме переключателя. Если она не загорится, то виной обрыв цепи или перегоревший предохранитель.

6. Не работает электрический двигатель вентилятора. Когда вы проверили все предыдущие варианты, но не выявили проблем, то остается лишь три причины, по которым не крутится вентилятор печки:— сгорел электрический моторчик— электрический моторчик имеет плохой контакт с массой автомобиля— произошло залипание щеток электрического моторчика.

Почему на ВАЗ-2110 печка не работает и не дует

Один из самых проблемных узлов в конструкции ВАЗ 2110 — система отопления. С претензией на сложность и современность, но на деле она приносить своим владельцам кучу проблем. Чтобы описать все проблемы отопителя десятки, понадобится не один час, поэтому сегодня мы остановимся на полном отказе печки в работе и коснёмся блока системы автоматического управления отопителем, САУО, как его по-армейски называют механики.

ЭТО ИНТЕРЕСНО: Рено сандеро замена моторчика печки

Печка не дует совсем, в чём проблема

При выходе из строя отопителя, можно сделать первичную диагностику неисправностей своими руками.

К сожалению, сложная система управления отопителем не оправдала себя, как устройство, позволяющее снять хлопоты с водителя и автоматически поддерживать заданный температурный режим. Вместо этого мы получили массу неприятностей и холодные салоны в мороз. Пойдём от простого к сложному и для начала разберём проблемы с электрическим двигателем отопителя. Здесь все более-менее просто:

  1. Предохранитель. Включаем печку, она не работает. Если нам повезло, то сгорел предохранитель. Отыскать его проще простого, сложнее выяснить причину его перегорания. 25-амперный предохранитель F18 находится в главном монтажном блоке, он же защищает цепь подсветки бардачка, обогрева заднего стекла и частично имеет отношение к прикуривателю, так что продиагностировать его выход из строя просто. А для того чтобы найти короткое замыкание, из-за которого он сгорел, придётся прозванивать все эти цепи — подсветки бардачка, обогрева заднего стекла, омывателя фар и прикуривателя. Расположение предохранителя отопителя.
  2. Контакты. Очень частое явление на ВАЗ 2110 — отсутствие контакта на блоке управления отопителем или же на самом электродвигателе, нет контакта на провод питания на САУО. Придётся перебирать и зачищать все эти контакты. Проверяем контакты на блоке управления отопителем и электродвигателе.
  3. Нагнетатель печки. Электродвигатель печки тоже невечный и может как просто перегореть, так и выйти из строя по другой причине. Чтобы проверить его работу, добираемся до контактов его питания и замеряем напряжение. Если на входе в двигатель фиксируем 12 В, дело в двигателе. Возможно, износились или подгорели щётки, возможно, подгорел коллектор двигателя или перегорела иди замкнула обмотка. В любом случае, возиться с ним никто не станет, просто заменим электродвигатель новым.

Проверяем систему автоматического управления отопителем

Система управления печкой тоже может выдавать сюрпризы. Они заключаются в том, что может не работать одна из скоростей, несколько, а может работать всего одна, самая мощная. При этом блок САУО не универсальный и подбирается в зависимости от года выпуска автомобиля:

Одной из причин выхода из строя печки может быть блок системы автоматического управления отопителем.

  • 2110-8128020-03, цена 2300 рублей, применяется на десятках последних лет выпуска;
  • 21102-8121020, цена 3100 рублей, устанавливался на машины с климатической установкой;
  • 2110-8128020-02, около 2 тысяч, ставили на десятки первых лет выпуска;
  • 2110-8128020-01, 1840 рублей, применялся на некоторых машинах до 2000 года выпуска.

Тем не менее конструкция у всех блоков похожа, разные только некоторые параметры, да и признаки неисправности у всех похожи.

Печка дует только на одной скорости

Без демонтажа можно диагностировать поломку, если вентилятор крутит только на одной скорости или же только в третьем режиме. Причина в резисторе, который установлен в самом контроллере отопителя.

При работе печки только на одной скорости, следует проверить резистор.

Конструктивно переключатель выполнен так, что в первых двух режимах электродвигатель питается низким напряжением через резистор, а в режиме 3 в обход резистора. Проверить это можно с помощью мультиметра в режиме измерения сопротивления.

Сопротивление резистора первой скорости — 0,23 Ом, второй — 0,82 Ом. При обрыве спирали или износе контактных дорожек мультиметр покажет бесконечность или обрыв.

В зависимости от модели контроллера, он может иметь три или четыре положения регулятора, но принцип работы у них одинаков и разобраться в схеме подключения не так сложно. Какой бы ни стоял переключатель, при неработающих 1 и 2 скоростях нужно проверять сопротивление на ползунке переключателя. Таким образом можно попытаться восстановить систему управления отопителем или заменить её новой в крайнем случае. Удачи всем в поисках и тёплых уютных салонов!

Ремонт вентилятора (по шагам)

Технология разборки очень проста, но действуйте аккуратно. Поскольку поломка электродвигателя кроется в износе подшипников и графитных щеток, рассмотрим, как заменить эти элементы:

  1. Разбираем электродвигатель. Для этого сначала снимаем крыльчатку, а затем два пружинных фиксатора опоры моторчика.
  2. Снимаем опору.
  3. Выкручиваем винты крепления щеточного узла и снимаем его.
  4. Аккуратно выбиваем ротор.
  5. Очищаем элементы от пыли и грязи.
  6. С внутренней стороны статора аккуратно отгибаем края пластины, удерживающей подшипник.
  7. Выбиваем подшипник и на его место устанавливаем новый (для замены нужен подшипник №609).
  8. Загибаем обратно края пластины.
  9. Осматриваем состояние пластин коллектора на роторе, при необходимости их шлифуем наждачной бумагой (мелкозернистой).
  10. Заменяем изношенные щетки на новые (провода изношенных выпаиваем, а на их место припаиваем провода новых элементов).
  11. Отгибаем упоры пружин щеток (это позволит без проблем установить щеточный узел на место).
  12. Ставим на место ротор.
  13. Устанавливаем и фиксируем щеточный узел, предварительно посадив щетки в посадочные места.
  14. В отверстия, которые закрывали упоры, устанавливаем пружины щетки и загибаем обратно упоры.
  15. Устанавливаем опору вентилятора и крыльчатку.
  16. Отремонтированный вентилятор устанавливаем на авто.

Как видно, отремонтировать вентилятор печки ВАЗ-2110 несложно, и с этой задачей вполне можно управиться в гаражных условиях, даже не имея особых навыков в ремонте авто.

Зачастую о не работающей печка мы узнаём с приходом холодов (это могут быть как механические так и электронные поломки).

Чтобы разобраться с основными неисправностями для начала предстоит изучить устройство системы отопления Лады «десятого поколения» и сам принцип работы печки.

Мы выделили пять основных причин почему печка не работает на ВАЗ 2110:

  1. Не регулируется температура или печка работает на одной скорости;
  2. Не работают заслонки распределяющие потоки воздуха;
  3. Выходит из строя салонный датчик температуры (монтирован на потолке);
  4. Неисправность контроллера САУО;
  5. Течь тосола с радиатора печки.

Вентилятор печки

Конструктивно вентилятор состоит из электродвигателя постоянного тока с коллекторно-щеточным узлом и крыльчатки, посаженной на ротор эл. мотора. Питание электромоторчика осуществляется от бортовой сети авто. Предусмотрено несколько режимов работы вентилятора, разница между которыми сводится только к скорости вращения ротора, а реализовано это путем врезки резистора в цепь питания электромотора.

Установка режима работы вентилятора осуществляется рукояткой, размещенной в блоке управления печкой на центральной консоли. Изначально на ВАЗ-2110 эта рукоятка входила в конструкцию контроллера САУО, но функционировала отдельно от самого контроллера. Позже в САУО добавили функцию автоматического управления вентилятором (положение «А» на рукоятке), задействовав которую контроллер регулирует скорость вращения электромотора, чтобы поддерживать заданный температурный режим.

Электродвигатель, используемый в конструкции вентилятора ВАЗ-2110, прост, но у него есть «слабые места» — коллекторно-щеточный узел и подшипники. Износ этих элементов становится причиной некорректного функционирования и полной неработоспособности вентилятора. Короткие замыкания и обрывы обмотки в приводе печки встречается редко, но об этих поломках тоже не забывайте.

Симптомы поломки. Составляющие отопителя, влияющие на работу вентилятора

Признаки неисправности вентилятора печки достаточно явно проявляются и не заметить их невозможно. Распространенные симптомами поломки:

  1. Повышенная шумность, скрежет при работе.
  2. Сильное снижение эффективности нагнетания воздуха.
  3. Вентилятор не включается в работу.
  4. Самопроизвольное изменение скорости вращения электродвигателя.
  5. На слух определяется, что электромотор работает под сильной нагрузкой.

В ряде случаев такие последствия дают неисправности в цепи питания и управления вентилятором, поэтому следует сначала проверить их. Это касается:

  • предохранителя (перегорание – причина полного отказа работы электромотора);
  • резистора (если он не исправен, перестают работать некоторые скоростные режимы электродвигателя);
  • контроллера (рукоятка переключения режимов вентилятора и входит в его конструкцию, поэтому неисправности САУО сказываются на функционировании эл. двигателя);
  • клемм проводки цепи питания и управления (окисление, повреждения проводов – одна из причин неправильно работающего электровентилятора).

Если диагностика указанных элементов показала, что они исправны, необходимо демонтировать и ремонтировать сам вентилятор. Но предварительно можно и его диагностировать.

Проверка вентилятора

Делается проверка путем прямой запитки электродвигателя от АКБ (от клемм аккумулятора прокладываем провода и подключаем к выводам питания моторчика) – работа под нагрузкой, затрудненный набор скорости вращения, визги и писки указывают на износ составных элементов привода и необходимость их замены. А вот если даже при прямой подаче напряжения электродвигатель не заработал, вероятнее, он перегорел или произошел обрыв обмоток. Такие неисправности – трудноустранимы и проще заменить узел целиком.

Особенности конструкции печки старого и нового образцов

Конструкция электродвигателя печки на ВАЗ-2110 идентична, а вот вентиляторы и место их расположения отличается. На моделях первых годов выпуска электровентилятор установлен в корпусе печки перед радиатором и расположен он горизонтально (печки старого образца). После конструкцию пересмотрели – вентилятор уже разместили в корпусе салонного фильтра и установили вертикально (отопители нового образца).

Несмотря на конструктивные особенности, демонтаж вентилятора – операция несложная и не требует полной разборки печки.

На ВАЗ-2110 с отопителем старого образца, чтобы снять электровентилятор, нужно:

  1. Демонтировать «жабо».
  2. Снять переднюю стенку ниши, в которой размещен отопитель.
  3. Демонтировать заднюю крышку корпуса вентилятора, предварительно выкрутив саморезы и сняв фиксаторы.
  4. Отсоединить от вентилятора проводку и извлечь его.

Что касается моделей с печкой нового образца, то технология снятия электровентилятора печки на таких авто отличается:

  • демонтируем «жабо» и переднюю стенку;
  • извлекаем воздушный фильтр;
  • откручиваем крепление корпуса фильтра к корпусу печки и разъединяем их;
  • отсоединяем проводку;
  • извлекаем корпус фильтра вместе с вентилятором;
  • демонтируем электровентилятор.

После снятия электродвигателя с крыльчаткой, разбираем его, выполняем дефектовку, заменяем изношенные элементы и собираем обратно.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
