Не работает переключатель режимов печки ваз 2110

Выявление и устранение неисправностей

Стандартная ситуация: вентилятор работает во всех предусмотренных режимах, но отопитель дует только холодным или горячим воздухом. В этом случае можно провести достаточно простой тест. Включить зажигание, отключить вентилятор системы обогрева и перевести ручку регулировки температуры в салоне в крайне левое (минимальное) или крайне правое (максимальное) положение. При этом на слух можно определить, работает ли микроредуктор.

Если он работает, вентилятор отопителя включается на самую быструю скорость вращения, а регулятор температуры еще раз перевести в крайнее левое и крайнее правое положение, дав несколько секунд поработать в каждом из них. При этом звук воздушного потока должен меняться, если это не так, то это указывает на механический обрыв соединения между электромотором и заслонкой или ее заклинивание в каком-то одном положении. Это потребует дальнейшей разборки системы и восстановления функциональности заслонки.

В ситуации, когда при тестировании не слышна работа микромотора-редуктора, нужно проводить другие проверки, которые помогут разобраться, почему не работает регулятор температуры печки. Его рукоятку требуется установить в среднее положение. После этого демонтировать из посадочного места на панели. Не отсоединяя колодки, максимально возможным образом контроллер нужно повернуть к себе.

Тестируем подвод питающего напряжения к блоку управления. Для этого нужно взять контрольную лампу на 12 В, один зажимной контакт присоединить в маленькой отвертке, которую вставить в контакт 3, с выходящим из него черным проводом. Второй контакт вставить в контакт 6, который находится под контактом 3 и из него выходит голубой провод. Если контролька при включенном зажигании загорелась, значит, питание на блок управления подается, и регулятор печки ВАЗ 2110 перестал работать не по этой причине. Чтобы диагностика проходила в штатном режиме, напряжение аккумулятора и бортовой сети должной быть не менее 12,5 В.

Если питание на контроллер поступает, нужно выключить зажигание и отсоединить большую колодку Х1 с 13-ю разъемами. Далее требуется взять два проводника с контактами, которые можно подключить к штекерам контроллера. Один провод присоединяется к контакту № 2 в этом разъеме, он будет первым справа в верхнем ряду, если смотреть непосредственно на разъем. Второй конец проводника подключается плюсовому разъему мультиметра. Другой провод подключается к разъему № 8, который находится в верхнем ряду на 4 месте, если считать справа. Проводник присоединяется к минусовому зажиму мультиметра.

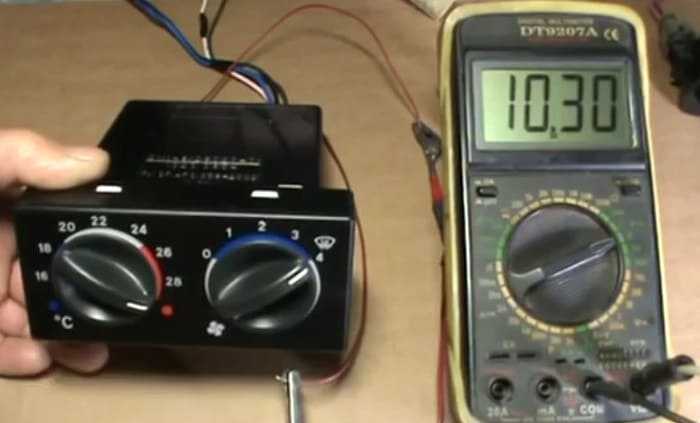

Для проведения дальнейших измерений мультиметр выставляется в режим вольтметра при постоянном токе, с пределами измерений до 20 В. Контроллер поворачиваем к себе и регулятор температуры устанавливаем на среднее положение. После этого требуется включить зажигание. На мультиметре могут появляться небольшие показания в пределах сотых частей вольта, их можно игнорировать.

Регулятор температуры поворачивается в крайнее правое положение (максимальное тепло). На экране мультиметра должно появиться напряжение в диапазоне 10-11 В, которое подается в течение 10-14 с, после чего пропадает.

После этого регулятор переводится в крайнее левое положение (минимальное тепло). На приборе должны появиться такие же показания в диапазоне 10-11 В, в том же временном промежутке, но со знаком «минус». Он указывает на то, что полярность подключения на выходе из контроллера поменялась на противоположную.

При проверке контроллера 13333854, где регулировка температуры печки ВАЗ-2110-12 производится в автоматическом режиме, необходимо знать, что его полярность на выходах будет противоположная. То есть, при крайнем правом положении показатели мультиметра будут со знаком «минус», а в крайнем левом положении без знака перед показаниями. В остальном его тестирование проходит аналогично.

Таким образом, ремонт регулятора печки ВАЗ-2110 не требует специальных навыков и инструментов, а из сложных приборов потребуется только мультиметр, который есть у многих автолюбителей. Проверку и устранение неисправностей можно произвести самостоятельно, в том числе в тех случаях, когда заклинивает заслонка, о чем просигнализирует один из тестов системы управления. При выходе из строя датчика или микроредуктора, их можно легко поменять самостоятельно, поскольку доступ к ним достаточно простой. Единственной серьезной проблемой является выход из строя самого блока управления, который практически не подлежит ремонту, поскольку в его основе лежит интегральная микросхема, поэтому его проще заменить.

Проверка работоспособности

Если вы не хотите тратить огромные деньги на ремонт и замену устройства, нужно для начала проверить, потребуются ли подобные манипуляции. Для этого сместившуюся заслонку можно попробовать вернуть на свое законное место.

Тяги

Для этого:

Включите зажигание;
Переключайте регулятор в различные положения;
Вручную двигайте заслонкой;
Так ее можно вернуть в исходное положение.

Статья в тему: Как снять двигатель на ВАЗ 2110 (видео)

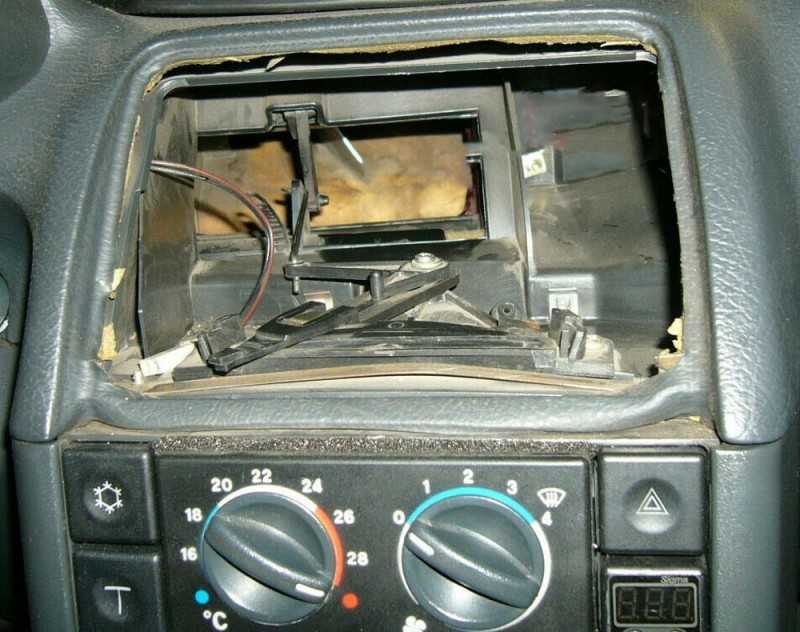

Разумеется, сперва предстоит демонтировать дефлектор, чтобы получить доступ к заслонке. Если подобный метод сработает, заслонка сможет вновь работать, как и прежде, а значит, на регулятор она будет реагировать.

Но полноценной мерой восстановления функциональности заслонки это считать нельзя, поскольку если гнездо уже расшатано, дальше нормально работать узел не сможет. Сначала вы раз за разом будете применять полумеры, описанные выше, но со временем все равно придется заменить заслонку печки на ВАЗ 2110.

Обратите внимание на то, при каких условиях можно управлять заслонкой. Если это происходит лишь ручным способом при включенном зажигании и повернутом в крайнее положение регуляторе, тогда причина поломки кроется в микромоторедукторе

Другие подозреваемые — микровентилятор с датчиком температуры и блок управления.

Если любой из указанных узлов перестал нормально работать или полностью вышел из строя, тогда заслона печки не будет работать на ВАЗ 2110. Требуется только ее замена. Игнорирование проблемы приведет к еще большим затратам на ремонт в будущем.

Не работают все скорости печки ваз 2110

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Зачастую о не работающей печка мы узнаём с приходом холодов (это могут быть как механические так и электронные поломки).

Чтобы разобраться с основными неисправностями для начала предстоит изучить устройство системы отопления Лады «десятого поколения» и сам принцип работы печки.

Мы выделили пять основных причин почему печка не работает на ВАЗ 2110:

Не регулируется температура или печка работает на одной скорости;
Не работают заслонки распределяющие потоки воздуха;
Выходит из строя салонный датчик температуры (монтирован на потолке);
Неисправность контроллера САУО;
Течь тосола с радиатора печки.

В следствии нехитрой диагностики и проверке этих узлов приступаем к ремонту отопителя.

Не работает печка ВАЗ 2110: диагностика и ремонт

Определившись с основными причинами, необходимо приступать к диагностике. Прежде всего, проблемы с регулировкой температурного режима могут быть связаны с поломкой блока управления или заслонки.

Для начала, следует проверить температурный датчик на потолке, который находится возле лампы освещения салона. Если просто, сбои в его работе приводят к тому, что нужная команда не доходит до заслонки и печка не греет.

Проверить датчик просто. Для этого нужно перевести ручку управления сначала в одно крайнее положение, после чего в другое. Параллельно следует проверять, происходит ли изменение температуры поступающего воздуха.

Температура может как полностью не меняться, так и воздух становится теплее только тогда, когда ручка находится в крайнем максимальном положении. Если температура не меняется, тогда причина не в датчике. Во втором случае виновником вполне может оказаться контроллер, который меняют на рабочее устройство.

Поломка моторедуктора часто приводит к тому, что после включения обогрева печка дует в салон холодным воздухом. Это частая проблема. Как правило, замена моторедуктора печки позволяет нормализовать работу системы.

Чтобы поменять данный элемент, нужно снять стеклоочистители, произвести демонтаж жабо, выкрутив винты. Затем нужно отсоединит проводку от моторедуктора, снять неисправное устройство и установить рабочее.

Если есть подозрения, что из строя вышел отопитель печки ВАЗ 2110, потребуется снимать основной дефлектор для проверки. Чтобы это сделать, нужно разогнуть крепежи, отодвинуть заслонку. Кстати, добраться до заслонки можно из моторного отсека.

Осмотр позволяет выявить, возникла ли необходимость замены радиатора. Если это так, нужно разобрать печку. О том, как снять радиатор печки ВАЗ 2110 своими руками, можно прочитать немного ниже.

В случае, когда воздух теплый, но недостаточно прогревается или слабо подается, рекомендуется сменить заслонку. Вместо штатного решения из пластика лучше купить алюминиевую заслонку печки на ВАЗ.

Это позволяет исключить возможную деформацию заслонки при переключениях, а также улучшить сохранение тепла. В результате отопительная система работает более продуктивно, воздух подается более горячим, что позволяет эффективнее и быстрее прогреть салон.

Проверка работоспособности ручной заслонки отопителя ВАЗ 2110

Для этого нужно произвести вот эти действия:

Включить зажигание;
После этого проверить регулятор, переключая его в различных направлениях;

Диагностика

Для диагностики нужно попытаться вручную подвигать заслонкой печки. Это нужно для того, чтобы проверить, не заклинила ли она. Также это поможет вернуть заслонку в её изначальное, рабочее, положение. Это решит проблемы с заслонкой, если она была смещена и её просто заклинило.
Но, чтобы получить доступ к самой заслонки, понадобится снять дефлектор. Если после всех этих манипуляций заслонка заработала, проблема была именно в ней.
Но это был неполноценные способ починки печки. Ведь после этого печка всё равно не сможет работать так, как раньше. Ведь гнездо уже будет изношено. Если постоянно применять этот способ, печка в любой момент может окончательно сломаться

Чтобы полностью избавиться от проблем с заслонкой в печке 2110, нужно её полностью заменить.
Главное не забывать обращать внимание на то, как именно управляется заслонка. Если она управляется только ручным способом, проблема именно в микромоторедукторе

Также, все проблемы могут быть связаны с нарушением работы микровентилятора. Ещё, проблема может заключаться в блоке управления. Именно поэтому нужно проверить все составляющие печки. Если хоть какое-то из этих устройств не работает, нужно срочно заменить эту деталь. Из-за этих нарушений не будет открываться заслонка печки ВАЗ 2110. Если этот дефект не устранить во время, возможно придётся менять всю печку. А это уже в разы дороже, чем замена заслонки.

Как проверить исправность контроллера САУО

Для проверки САУО потребуется мультиметр чтобы замерить напряжение на розовом и коричневом проводах (при этом включаем зажигание и крутим ручку температуры). В зависимости от того какой именно контролер установлен на авто напряжение меняется по-разному. На автомобилях до 2001 года устанавливался контроллер управления отопителем 1303.3854 его напряжение в положении «min» снижается через 13±5 секунд, а на о подается постоянно. Таким образом когда напряжение блока САУО на выходе не меняется – он не рабочий. На автомобили после 2003 г. устанавливался блок 1323.3854 и печка 2111-8101012.

Когда барахлит контроллер то могут не работать заслонки, но дабы диагностировать другие причины неисправности печки ВАЗ 2110-12 придется разбирать отопитель.

Устранение неисправностей

Проверка датчика температуры воздуха в салоне

Проверить исправность можно самостоятельно, специальные навыки вовсе не обязательны. Аккуратно извлекаем датчик со штатного места. Находим контакты с тыльной стороны. Мультиметром подаём напряжение 1.2В. Выставляем регуляторы системы автоматического управления отопителем в положение «Min», «Max». Моторчик активироваться не должен.

Второй способ: отключить датчик воздуха салона. Проверить скоростные режимы вентилятора. Первая скорость («А») должна быть неактивна.

Видео: Отопитель ВАЗ 2110, 11, 12. Устройство и принцип работы.

Проверка исправности работы САУО

Исправность работы проверяется мультиметром. Замеряется напряжение на клеммах розового и коричневого проводов, зажигание активировано. Плавно проворачиваем регулятор температуры, на дисплее мультиметра стрелка должна показывать повышение напряжения.

На отопителях старого образца при максимальном напряжении значение контролёра неизменно. Это учитывайте, чтобы не сделать поспешных выводов о неисправности того или иного агрегата.

Причиной неисправности контроллера могут быть и деформированные заслонки. Чтобы убедиться в этом, устранить поломку, разбираем отопитель.

Профилактика заслонки системы отопления ВАЗ 2112

Если быть точным, то осмотру подлежат две заслонки, в таком количестве они представлены в автомобиле ВАЗ 2112. В верхней части регулируется забор холодного воздуха. В нижней части подача тёплого (горячего) воздуха в салон автомобиля. Вследствие изношенности приводного механизма заслонка открывается наполовину, частично, поток воздуха снижен, салон обогревается в недостаточной мере.

Причины поломки:

закусывание, заклинивание в процессе работы, из-за отсутствия достаточного количества смазывающего вещества;
много мусора, влаги, песка, грязи, что способствовало заклиниванию;
выход из строя троса заслонки моторедуктора;
многочисленные наслоения, ржавчина, коррозия.

Заслонки старого и нового образца отличаются только по типу уплотнительного кольца. В старых он пластиковый с поролоном, в новых металлический уплотнитель с резиной. Если не слышно хода «шторки», пошевелите её, приведите в движение, предварительно сняв дефлекторы с центральной части торпеды отвёрткой с плоским наконечником. Будьте аккуратны, так как повреждается пластиковая обшивка консоли.

Металлические лучше, практичнее, но они боятся влаги, ржавчины, наслоений. Пластиковые наоборот, деформируются от жары, повышенной температуры.

Второй способ проверки работоспособности заслонки: если лобовое стекло греет горячий воздух, а по бокам или в ноги тёплый, неисправность на лицо. Поток воздуха не поступает — вышел из строя микродектор. Это приводной механизм.

Дефектовка микроредуктора заслонки

Диагностика допустима при наличии специального прибора – омметра. Он предназначен для замера сопротивления в электрической цепи. В контролёрах старого образца показатели в диапазоне 750 — 1250 Ом, в новых 3400 — 5100 Ом.

Дефектовка происходит следующим образом: запускаем силовой агрегат, выставляем температуру на отметке «Минимум», ожидаем 15 – 20 секунд, отключаем. Разъединяем контроллеры, замеряем сопротивление при включённом зажигании между контактами Х1.4 и Х1.1.

При максимальной температуре омметр показывает до 5.0 Ом на новом или 1.6 Ом на старом. Отсутствие сопротивления указывает на неисправность: выход из строя датчика микроредуктора. Чаще изнашиваются дорожки, повреждается проводка, перегорает предохранитель. Для замены микроредуктора разбирается печка.

Вентилятор работает на одной скорости

Если мотор вращается только на первых двух скоростных режимах, то ищите причину в резисторе. Он неисправен. Активация только на третьей скорости указывает на работу «напрямую», минуя резисторы. Причина – изношенные дорожки на переключателе, регуляторе температуры.

Диагностика резистора сопротивления

В конструкции резистора присутствует две спирали: первая с сопротивлением 0.23 Ом, вторая с 0.82 Ом. При активированных обеих спиралях вентилятор работает на первой скорости, при задействовании одной, мотор работает на втором скоростном режиме. При запуске напрямую без резистора – активируется третья передача.

Наиболее распространённые причины поломок печки ВАЗ 2112 — низкий уровень антифриза, завоздушенность системы, неисправности термостата, помпы.

Источник

Конструкция отопительной системы ВАЗ-2110

Она включает в себя три основных узла. Это блок управления печкой ВАЗ-2110, система воздуховодов, отопительный блок. Печка управляется посредством электронного блока. Он состоит из ручек, при помощи которых водитель выставляет необходимую температуру и интенсивность работы вентилятора. Также блок включает в себя температурный датчик. Что касается последнего, то он необходим для автоматического запуска печки, когда температура в салоне автомобиля понижается более чем на два градуса ниже установленной. Датчик оснащен небольшим вентилятором. Если перемещать ручку на контроллере в позицию А, тогда в отопительном блоке запускается небольшой электромотор, который управляет заслонкой. Сам датчик температуры в ВАЗ-2110 можно обнаружить на потолке, возле лампы освещения.

Еще один важный узел системы отопления – это воздуховоды. Они проходят непосредственно от самой печки, а у каждого канала своя отдельная функция. Так, центральные каналы предназначены для вентиляции салона.

Воздухораспределитель ответственен за подачу в салон прохладного воздуха для вентиляции или теплого – для отопления. Два других воздуховода предназначены для обогрева салона на заднем ряду. Остальные тоже предназначены для вентиляции. Два боковых канала обогревают зеркала и частично салон. Для обогрева ног водителя используются отдельные сопла.

Что делать, если печка в машине плохо греет

Если печка в машине греет плохо или не работает совсем, то сначала нужно определить причину неисправности, а затем её устранить. Больше всего проблемы с автомобильной печкой проявляются следующим образом:

Печка в машине плохо греет;
Печка в машине дует холодным воздухом;
Печка в машине то работает, то нет (дует то холодным, то горячим воздухом);
Воздух из печки в машине достаточно горячий, но дует слабо;
Не работает печка в машине (не включается).

В таблице ниже мы объединили возможные причины неправильной работы системы отопления салона автомобиля, описали, как они могут повлиять на работу печки, и перечислили способы их устранения.

Возможная причина неисправности печки	Симптомы проявления неисправности	Способы устранения
Воздух в системе отопления салона и охлаждения двигателя	1. Печка плохо греет; 2. Печка дует холодным воздухом; 3. Печка дует то холодным, то горячим воздухом.	1. Удалить воздух из системы (простой способ здесь); 2. Если воздух не удаляется или появляется снова – проверить не пробита ли прокладка ГБЦ.
Термостат заклинил в открытом положении	Проверить термостат, при обнаружении неисправности – заменить на новый.
Забит радиатор печки	1. Печка плохо греет; 2. Печка дует холодным воздухом.	1. Поверхность радиатора пропылесосить; 2. Промыть систему охлаждения двигателя; 3. Если ничего не помогло — заменить радиатор.
Проблемы с краном отопителя или рычагами управления воздушными заслонками	1. Проверить, не соскочил ли тросик с рычагов управления заслонками или крана отопителя; 2. Если неисправен кран отопителя, то его необходимо заменить.
Забит салонный фильтр	1. Воздух из печки достаточно горячий, но дует слабо.	Заменить салонный фильтр.
Вентилятор плохо дует	Обратиться к специалисту (автоэлектрику) для определения причин неисправности и их устранения.
Вентилятор не включается	1. Печка в машине не работает (не включается); 2. Воздух из печки достаточно горячий, но дует слабо и только на высокой скорости.
Проблемы с блоком управления печкой	1. Печка плохо греет; 2. Печка дует холодным воздухом; 3. Печка дует то холодным, то горячим воздухом; 4. Печка не работает (не включается).

Если печь нагревает салон до 16 градусов снизу и до 10 градусов сверху при сильном морозе снаружи, то ее можно считать исправной. Но во избежание нежелательных проблем и для хорошего прогревания автомобиля рекомендуется своевременно принимать профилактические меры для корректной работы отопителя. Следует помнить о том, что чем больше срок службы авто, тем больше внимания требует его система отопления.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Распиновка САУО:

В САУО поступает информация от:

– датчика температуры воздуха в салоне (№6), который встроен малогабаритный вентилятор.
– ММР (микромоторедутора) (№9), информация о положении заслонки отопителя.

Управление заслонкой: На основе полученной информации и заданной температуры воздуха контроллер управляет положением заслонки отопителя, подавая соответствующие сигналы на микромоторедуктор привода заслонки.

Устройство системы отопления

Конструкция системы отопления «десятки»

Если печка не может включиться, она стала плохо дуть тепло или вовсе перестала нагонять отопление, необходимо наиболее серьезно подойти к вопросу решения проблемы. Ведь эксплуатация транспортного средства в зимнее время года без отопителя — это самый неудобный и не комфортный вариант для автомобилиста. Поэтому перед тем, как вы узнаете, как снимать, разбирать шланги на устройствах нового и старого образца и как правильно регулировать систему, давайте разберемся в устройстве.

На транспортных средствах отечественного производства, в том числе ВАЗ 2110, отопительная система обладает определенными отличиями. Сначала нужно учесть, что система отопления функционирует раздельно. В частности, она представлена конкретно отопителем. Отопитель — это непосредственно печка.

Печка будет наполняться внутри горячим воздушным потоком, который поступает в салон транспортного средства посредством специальных распределителей тепла — патрубков. Сами патрубки подводятся к салону автомобиля, где теплый воздушный поток поступает прямо из передней центральной консоли на водителя и пассажира (на лицо и ноги), а также на стекла.

Благодаря обдуву стекол водитель может избавиться от проблемы их замерзания или запотевания. Вся система управляется при помощи специального блока регулирования и управления, который осуществляется регулировку воздушного потока и температурного режима. То есть, по сути, этот блок является распределителем воздушного потока. В отличие от других моделей автомобилей отечественного производства, на «десятке» печка обладает принципиальным отличием — она оснащена испарителем (автор видео — Александр Амочкин Коломна ААК).

Вследствие каких причин вентилятор может перестать функционировать

Если перестал работать вентилятор автомобильной печки, то следует проанализировать несколько основных причин неисправности. Возможно, пришел в непригодность предохранитель. Именно перегоревшая деталь чаще всего выводит из строя вентилятор печки. И хотя заменить его довольно просто даже автовладельцу с малым опытом, данное мероприятие довольно хлопотное и трудоемкое. Объясняется это тем, что найти место, в котором произошло замыкание тяжело, ведь для этого нужно перебрать всю систему отопления. Не лишним будет знать, что защитный предохранитель должен отвечать за работу следующих элементов автомобиля:

Бардачок.
Прикуриватель.
Система, отвечающая за обогрев задних стекол и зеркал.
Омыватель фар.

Недоброкачественная сборка внутренних деталей основного монтажного блока также часто выступает причиной. Бывает, вентилятор выходит из строя или слабо нагоняет в салон теплый воздух из-за внутреннего окисления контактов, которое имеет место при некачественной сборке основного блока автомобильной печи.

Чтобы убедиться, что причиной неисправности является именно окисление, нужно жгутики прибора вместе с колодкой, к которой они прикреплены, пошевелить с небольшим усилием. Если при этой манипуляции устройство начнет пусть слабо, но все же нагонять теплый воздух в автомобильный салон, то для починки вентилятора будет достаточно снять колодку, зачистить все контакты и установить ее на прежнее место.

Почему в ВАЗ-2110 не дует печка в ноги

Не работает печка ВАЗ 2110: диагностика и ремонт

Это интересно: Как подтянуть рулевую рейку на Лада Калина — фото и видео

Регулировка САУО

Чтобы проверить функциональность приспособления, следует взять ртутный термометр и положить его неподалёку от датчика температуры. После этого необходимо активизировать контроллер печки, а рукоятку управления вентилятором выставить в положение «А». САУО следует подвергнуть тщательной регулировке только в том случае, если через 15–20 минут температура будет ниже данных с датчика более чем на два градуса.

Чтобы САУО работал лучше, придётся его вытащить и затем несколько раз повернуть регулятор, расположенный с левой стороны контроллера. Добиться увеличения температуры можно посредством поворота регулятора по часовой стрелке, а снижения — соответственно, против часовой.

После всех проведённых манипуляций нужно будет вновь проверить функциональность отопительного приспособления и, при необходимости, повторить всё сначала.

Причины плохого обдува ног

Неисправность отопителя

Воздух через салонный фильтр забирается с улицы вращающимися лопастями электромотора отопителя. Через систему заслонок воздух распределяется по воздуховодам и через дефлекторы и нерегулируемые решетки подается в салон.

Воздух, как и любая газообразная среда, стремится пройти по пути с наименьшим сопротивлением. Поэтому логично, что потоки воздуха сначала выходят из центрального и бокового дефлекторов. В последнюю очередь обдуваются ноги водителя и пассажиров. Конструктивно воздуховоды на центральный дефлектор и верхние боковые точки обдува имеют большее сечение, и воздуху по ним пройти значительно легче.

Изначально нужно убедиться, что забору воздуха из атмосферы ничего не мешает. Ведь если воздух будет поступать в недостаточном объеме, то его не будет хватать на подачу ко всем точкам обдува с той интенсивностью, которую рассчитали на этапе проектирования авто.

Проверяем состояние салонного фильтра. Для этого снимаем дворники и жабо. Салонный фильтр находится справа по ходу движения авто под лобовым стеклом. Он закрыт пластиковым кожухом, который крепится четырьмя саморезами. Откручиваем саморезы и извлекаем салонный фильтр. Запускаем двигатель, прогреваем его до рабочей температуры и проверяем работу печки. Если ситуация улучшилась – меняем салонный фильтр и закрываем вопрос.

Вторая распространенная причина – это забитый радиатор отопителя. В этом случае обогрев салона будет слабый, потому что теплый воздух плохо выходит из всех дефлекторов, а не только в ноги. Но дело в том, что при длительной езде первыми начинают промерзать ноги, поэтому и создается впечатление, что проблема в этой части обдува.

Видео: Почему печка не дует в ноги ваз 2111,2110

Диагностируется эта неисправность просто. Находим два патрубка подвода антифриза к радиатору отопителя (резиновые шланги с левой стороны по ходу движения авто). На прогретом двигателе аккуратно прикасаемся поочередно к двум патрубкам при работающей на полную мощность печке. Разница в температуре патрубков должна быть минимальной. Если один патрубок горячий, а второй холодный или еле теплый – промываем или меняем радиатор отопителя.

Проверка работы заслонок

Всего точек выхода воздушных потоков из отопителя на автомобиле ВАЗ-2110 девять:

центральный дефлектор;
два боковых дефлектора и две решетки обдува лобового стекла;
подогрев ног водителя и переднего пассажира;
два вывода на подогрев ног задних пассажиров.

В идеально работающей системе напора, создаваемого электродвигателем отопителя, достаточно для создания эффективного потока для обогрева ног. Однако со временем в сочленениях воздуховодов образовываются зазоры, заслонки печки ВАЗ-2110 начинают неплотно прилегать к корпусу. Это ведет к распылению воздушного потока. И в итоге к дальним точкам выхода поступает минимальное количество воздуха.

Для начала демонтируйте панель с центральным дефлектором. Она держится на четырех пластиковых фиксаторах. Чтобы ее снять, просто подденьте за одну из сторон каким-либо подходящим предметом, например, плоской отверткой. Будьте осторожны: фиксаторы хрупкие.

Оцените работу заслонки

В более старых авто, с ручным приводом заслонки, обратите внимание на люфты в сопряжениях тяг. Разбитая система тяг не позволит заслонке плотно прилечь к корпусу в крайнем положении, что вызовет подсос воздуха из холодного контура

Исправляется проблема регулировкой заслонки. В механическом приводе есть возможность укоротить тягу за счет подвижного фиксатора на зубчатой тяге или наконечника с резьбой. В процессе регулировки проверяйте соответствие положения переключателя на панели и фактического положения заслонки.

Еще одна причина, по которой печка ВАЗ-2110 не дует в ноги – нарушение в работе блока системы автоматического управления отопителем (САУО) или моторедуктора печки ВАЗ-2110. В этом случае обычно наблюдается недостаточно теплый или вообще холодный воздух от печки, работающей в режиме максимального обогрева. Связано это с некорректным положением заслонки, в которое ее выставляет моторедуктор.

Оцените работу моторедуктора печки ВАЗ-2110. Для этого визуально проконтролируйте, как он закрывает заслонку при переключении режимов. Проще всего это сделать, демонтировав панель с центральным дефлектором. Переведите рукоятку температуры в крайнее положение (например, выставьте минимальную температуру), затем резко переключите в противоположный режим. Заслонка должна полностью перекрыть видимый с позиции водителя канал. Если этого не происходит – проблема заключается в моторедукторе или блоке САУО. Проверьте исправность моторедуктора и блока.

Что в итоге

Однако рассмотренный выше способ позволяет достаточно быстро снять радиатор печки ВАЗ 2110 при необходимости его замены. В результате замена радиатора отопителя на ВАЗ, а также замена тосола может быть выполнена достаточно быстро, что позволит заметно улучшить работоспособность печки.

Главное, при замене тосола полностью удалить все воздушные пробки из системы охлаждения, а также при снятии ВУТ для получения доступа к радиатору печки не допустить завоздушивания тормозной системы. Если заметны проблемы с тормозами, их нужно в обязательном порядке прокачать.
