Не работают поворотники и аварийка ваз 2109

Как сделать габариты в поворотниках ваз 2114

Схема включения света фар ВАЗ-2113, 2114 и 2115

Схема включения фар и противотуманного света:

1 – блок-фары; 2 – монтажный блок; 3 – переключатель света фар; 4 – выключатель зажигания; 5 – переключатель наружного освещения (фрагмент); 6 – лампы противотуманного света во внутренних задних фонарях; 7 – выключатель противотуманного света с контрольной лампой включения; 8 – контрольная лампа дальнего света фар в комбинации приборов; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодке блок-фары; В — к источникам питания

Схема включения габаритных огней ВАЗ-2113, 2114 и 2115

Схема включения наружного освещения:

1 – лампы габаритного света в блок-фарах; 2 – подкапотная лампа; 3 – монтажный блок; 4 – выключатель подкапотной лампы; 5 – выключатель зажигания; 6 – переключатель наружного освещения (фрагмент); 7 – контрольная лампа наружного освещения в комбинации приборов; 8 – лампы габаритного света и стоп-сигнала в наружных задних фонарях; 9 – фонари освещения номерного знака; 10 – регулятор освещения приборов; 11 – выключатель стоп-сигнала; 12 – блок бортовой системы контроля; К4 – реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле); А — к источникам питания;

Схема включения указателей поворота и аварийной сигнализации ВАЗ-2113, 2114 и 2115

Схема включения указателей поворота и аварийной сигнализации:

1 – лампы указателей поворота в блок-фарах; 2 – монтажный блок; 3 – выключатель зажигания; 4 – выключатель аварийной сигнализации; 5 – боковые указатели поворота; 6 – лампы указателей поворота в наружных задних фонарях; 7 – комбинация приборов с контрольными лампами указателей поворота; 8 – переключатель указателей поворота; 2 – реле-прерыватель указателей поворота и аварийной сигнализации; А — к источникам питания

Дата добавления: 14.07.2014

Подойдет для ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 и на другие ВАЗы, думаю, тоже.

В общем давно хотел сделать, начитавшись д2 на эту тему, понял, что врезать патрон от повторителя точно не хочу, а вот через реле круто, но я не шарю в электирке, так что решил ставить двухконтактные патроны и лампочки.

Лампочки нашел во втором магазине, а вот патроны искал долго, магазинов 70 обзвонил, в итоге сначала купил от 2101, а потом эти случайно нашел.

От патрона идет два плюса и один минус. Желтый(+) подключил на габарит и пропустил через дырки оставшиеся после ксенона, другие без проблем встают в фишку поворотника. И вытащил лампочку из стокового габарита.

На габарит идет слабый свет (5W), на поворотник яркий (21W).

У кого-то не подходит патрон и нужно подспилить ушки, у меня все встало хорошо.

И как это выглядит:

Что потребовалось:Патроны двухконтактные — 200р.Лампы двухконтактные — 80р.Набор клем и проводов (необязательно) — 80р.

Некоторые текст и фото взяты отсюда отсюда.

Существует немало способов тюнинга, самый дешевый из которых — доработка фар. Помимо элементарной замены лампочек ближнего и дальнего света, автолюбителей часто интересует, как сделать габариты в поворотниках. Некоторые водители даже дублируют габаритный свет на ВАЗ 2110 или ВАЗ 2114

Делается это из-за не очень хорошей видимости освещения на дорожном покрытии, что очень важно в ночное время и в плохую погоду для предотвращения аварий

Как проверить

В первую очередь посмотрите, продолжает ли работать индикация, установленная на приборной панели. Если она также не включается, то лезьте в монтажный блок – вероятно, сгорел предохранитель.

Когда контроль функционирует, а защитное устройство в порядке, то активируйте аварийку ВАЗ и посмотрите, насколько хорошо светятся лампы в фонарях. Причем сделать это необходимо и спереди, и позади. Их чрезмерная тусклость указывает на неправильный номинал или плохой контакт массы.

Когда поворотник не работает, то стоит посмотреть на реле. Убедитесь, что на его выводы поступает ток. Действуйте так:

  • снимите корпус электромагнитного устройства;
  • к его плюсовому контакту подключите один щуп тестера;
  • второй зонд поставьте на массу.

Признаки и причины неисправности поворотных и аварийных сигналов

Данные элементы осветительной системы перестают работать из-за:

  1. Перегорания блока предохранителей в салоне. Такая проблема возникает часто. Если автомобиль снабжен реле, регулирующим работу осветительных приборов, причину стоит искать в нем. В зависимости от марки машины эта деталь может располагаться на разном расстоянии от предохранителей. Приложенная к инструкции схема помогает найти ее.
  2. Замыкания в бортовой сети. Из-за этого поворотные огни не горят, вместо них срабатывает аварийная сигнализация. Система перестает реагировать на команды пользователя. Для обнаружения поломки потребуется мультиметр. Водитель должен разбираться в устройстве электрической цепи.
  3. Выхода источника освещения из строя. В таком случае заменяют перегоревшую лампочку.
  4. Обрыва проводки. С этим сталкиваются владельцы устаревших моделей автомобилей ВАЗ. Если провода пролегают в местах присутствия движущихся деталей, оплетка со временем перетирается. Нарушается целостность участка электроцепи.
  5. Выхода из строя элемента управления поворотными огнями или подрулевого переключателя. В таком случае требуется тщательная диагностика регулирующих кнопок.

Определить наличие неисправностей в оптической системе машины помогают следующие признаки:

  1. Поворотники горят непрерывно. Признак появляется при поломке реле, в частности его электромагнитного компонента. Его часто заклинивает в одном положении, из-за чего он не может вернуться в исходную позицию.
  2. Изменилась частота мигания поворотных огней. Источником этой неисправности оказывается не только реле, но и неподходящий тип лампочки. При приобретении новых осветительных средств учитывают заявленное производителем автомобиля значение.
  3. Оптическая система не функционирует. Не горят не только лампочки, но и индикаторы на центральной консоли. Щелчки, возникающие при включении указателей, не наблюдаются. Причин возникновения подобных неисправностей множество.

Что делать, если перестали работать аварийка и поворотники

Правила дорожного движения регламентируют порядок пользования аварийными сигналами и сигналами поворотов. В случае отказа световых сигналов водитель должен маневр обозначать сигналами рукой, продолжая движение к месту стоянки или ремонта.

Таким образом, если перестали работать аварийка и поворотники, то такая неисправность систем является критической, дальнейшая эксплуатация автомобиля без ее устранения невозможна.

Причины и признаки неисправности аварийных и поворотных сигналов

Качеству и надежности систем поворотников и аварийки все производители уделяют должное внимание по следующим причинам:

от работоспособности этих сигналов в большой степени зависит безопасность дорожного движения;

световые сигналы, особенно поворотов в городском ритме движения, наиболее часто по сравнению с другими системами переключаются из одного режима в другой;

системы должны быть построены таким образом, чтобы водитель в режиме реального времени знал об их работоспособности (так называемая обратная связь, световая и звуковая).

В зависимости от схемотехнического построения систем аварийных и поворотных сигналов возможны следующие неисправности:

перегорание ламп (основных и повторителей поворотов);

неисправность светодиодных линеек, если они используются в системе поворотников;

неисправность переключателя поворотов на рулевой колонке (весла, стрекоза – на сленге автолюбителей);

неисправность индикаторных ламп на приборной панели и выключателе аварийной сигнализации;

повреждение электропроводки;

неисправность блока управления кузовом при электронном управлении режимом аварийной и световой сигнализации.

Видео — на Фольксваген Пассат Б5 перестала работать аварийка и поворотники:

Учитывая значимость системы, производители организуют световой и звуковой контроль для указания признаков неисправности аварийки и поворотников. К ним относятся:

отсутствие миганий индикаторных лампочек или светодиодов поворотов на приборной панели;

увеличение частоты миганий ламп поворотов на приборной панели и звуковых сигналов в области рулевой колонки;

отсутствие звуковых сигналов (щелчков) в области рулевой колонки;

отсутствие мигания лампы на индикаторе включения аварийной сигнализации.

Реле поворотов

До недавнего времени основным элементом систем поворотников и аварийных сигналов являлось реле поворотов. В середине прошлого века применялись реле поворотов с биметаллической пластиной. В некоторых моделях бюджетных и грузовых автомобилей они применяются по сей день. Наряду с простотой, невысокой стоимостью, они более надежны, ремонтопригодны. Типовая схема реле изображена на рисунке:

Ядром схемы является биметаллическая пластина. Она включена в цепь протекания тока через лампы поворотов. Во время включения поворотов или аварийки она находится в не нагретом состоянии, и замыкает цепь сигнальных ламп, они включаются. По мере нагревания биметаллической пластины протекающим током она изменяет свои геометрические размеры (изгибается).

Сейчас применяют комбинированные реле со встроенной электронной схемой.

Такие схемы менее надежны, часто выходят из строя, особенно непонятного производителя. Реле обычно установлены либо на рулевой колонке, либо в блоке предохранителей под приборной панелью.

Такие реле ремонту не подлежат, их необходимо менять.

Причины поломки

Чтобы не допустить ситуации, когда не функционируют поворотные и аварийные огни, определите причину, почему они сломались. К самым частым факторам поломки электрики в автомобиле относят:

  • разгерметизацию. Это вызывает попадание в электрику воды и грязи;
  • окисление. Это происходит на клеммах и приводит к потере контакта. Увидеть его просто: когда отключается поворотник, и вы разбираете оптику, вы увидите налет зеленого цвета. Чтобы его убрать, счистите его при помощи ветоши и попробуйте запитать контакт;
  • поломку предохранителя. Чтобы не попадать в ситуацию, когда перестало функционировать аварийное освещение, найдите предохранитель, отвечающий за повороты (например, К2). Далее вам потребуется просто заменить его. Помимо выхода из строя предохранителя вы можете столкнуться с проблемой замены его контактов;

Монтажный блок предохранителей ВАЗ 2109 2108 21099

  • перегорание лампочки. Если отсутствие света произошло по этой причине, просто замените лампу на новую;
  • поломка включателя или кнопки. Если не работают поворотники и аварийка, для починки доберитесь до переключателя, расположенного под рулем, и разберите его. Кнопку можно просто заменить;
  • обрыв проводки.

Самостоятельная диагностика световых приборов автомобиля

Есть несколько ситуаций, при которых можно определить, что оптика нуждается в диагностике:

  1. Повороты не мигают, но горят. Такая неисправность свидетельствует о выходе из строя именно реле, в частности, речь идет о его электромагнитной составляющей. Сам электромагнит мог замкнуться в одном из положений, в результате чего он не может вернуться в начальное состояние.
  2. Поворотные огни мигают очень быстро либо очень медленно. В таком случае проблема может крыться не только в реле. В некоторых случаях неисправность такого рода проявляется тогда, когда водитель использует не соответствующие источники освещения. Так что при покупке новых лампочек нужно удостовериться в том, что они соответствуют номиналу, установленному заводом-производителем авто.
  3. Оптика не работает вовсе. То есть лампочки поворотных огней не мерцают, на приборке соответствующие индикаторы также не горят. Помимо этого, нет характерных щелчков, которые появляются при включении поворотных огней. При таких симптомах причин проблемы может быть множество, подробнее об их диагностике мы расскажем ниже (автор видео — канал Steel Horse).

Это интересно: Какими средствами лучше чернить резину сомостоятельно? Что касается диагностики, то она выполняется в несколько этапов:

  1. В первую очередь нужно удостовериться в том, что на приборке работают все датчики и индикаторы. Если они не функционируют, то нужно произвести диагностику предохранительных устройств.
  2. Если все приборы работают в нормальном режиме, то далее нужно включить кнопку световой сигнализации и произвести диагностику всех источников освещения в фарах. То есть проверьте передние, задние, а также боковые (если имеются) фонари.
  3. В том случае, если сигналка при активации не функционирует, то нужно проверить работоспособность реле, а также проверить питание на выводах. Чтобы сделать это, демонтируйте реле из посадочного места, а затем, используя контрольную лампочку, один ее контакт подключите к месту монтажа (к плюсу), а другой — к кузову авто или АКБ. Зажигание при этом включать не надо. Если питания нет, то скорей всего, причина кроется в вышедшем из строя предохранительном устройстве, поломке кнопки аварийки либо повреждении электроцепи. Также суть проблемы может крыться в плохом контакте в соединительных штекерах.
  4. В том случае, если плюс на контактах имеется, то попробуйте замкнуть два вывода реле с помощью медного проводка. Если все электроцепи, а также штекеры подключения исправны, то все поворотники должны загореться. В таком случае неисправность необходимо искать в реле.
  5. Если лампочки не стали гореть после выполненных вам действий, то скорей всего, причина неисправности заключается в кнопке управления аварийкой. Однако, на практике такое случается достаточно редко, зачастую в цепи имеется замыкание. Кстати, именно замыкание может привести к поломке реле, поэтому, прежде чем заменить вышедший из строя элемент, нужно устранить замыкание.
  6. В том случае, если аварийка функционирует, это свидетельствует о том, что предохранительные устройства и реле рабочие, соответственно, нужно приступать к диагностике самой кнопки. В первую очередь нужно продиагностировать положительный вывод, как в случае с проверкой реле, при этом зажигание, а также кнопка аварийки должны быть активированы. Если диагностика показала, что плюс отсутствует, это говорит о том, что нужно более детально проверять саму кнопку. Извлеките ее из посадочного места и проверьте цепь подключения. Если питания нет, то нужно искать обрыв проводки от приборки до самой кнопки. Если питание имеется, то необходимо будет замкнуть выводы в месте установки, зажигание при этом не выключается, после чего надо активировать указатели поворотов (с любой стороны). При включении источников освещения замене подлежит управляющая кнопка, но если питания нет, то нужно проверять питание в реле аварийки. При отсутствии питания проблема, вероятнее всего, заключается в обрыве в соединительной электроцепи от клавиши управления до блока с предохранительными устройствами.

Это интересно: Что делать, если не работает прикуриватель в машине

Причины поломки

Чтобы не допустить ситуации, когда не функционируют поворотные и аварийные огни, определите причину, почему они сломались. К самым частым факторам поломки электрики в автомобиле относят:

  • разгерметизацию. Это вызывает попадание в электрику воды и грязи;
  • окисление. Это происходит на клеммах и приводит к потере контакта. Увидеть его просто: когда отключается поворотник, и вы разбираете оптику, вы увидите налет зеленого цвета. Чтобы его убрать, счистите его при помощи ветоши и попробуйте запитать контакт;
  • поломку предохранителя. Чтобы не попадать в ситуацию, когда перестало функционировать аварийное освещение, найдите предохранитель, отвечающий за повороты (например, К2). Далее вам потребуется просто заменить его. Помимо выхода из строя предохранителя вы можете столкнуться с проблемой замены его контактов;

Не моргает правый поворотник на ваз 2109

Не работать могут как один указатель поворота («поворотник»), так и два, или сразу все и т. д., в разных сочетаниях.

Рассмотрим причины этой неисправности на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.

Причины неисправности указателей поворота

Не работает один указатель поворота: передний или задний

Перегорела лампочка

При перегорании лампочки в одном или нескольких указателях поворота на автомобилях ВАЗ 2108, 2109, 21099 оставшиеся начинают мигать с удвоенной частотой. Визуально устанавливаем где перегорела лампочка, по очереди включая указатели поворота. Лампочку заменяем исправной.

Окислился патрон лампочки

Несколько раз поворачиваем лампочку в патроне для восстановления контакта.

Окислились или ослабли соединения проводов

Проверяем патроны и колодки передних поворотников (в передних блок-фарах и на крыльях) и соединительные колодки задних фонарей автомобиля.

«Виновники» отказа «поворотника» на крыле автомобиля ВАЗ 2108 (2109, 21099)

Пропала «масса»

Все фонари и лампы автомобилей ВАЗ 2108, 2109, 21099 имеют минусовой провод . Обычно он черно цвета. Провод присоединяется к кузову рядом с каждой фарой и задним фонарем. Следует проверить его контакт с «массой».

Перегорела дорожка в платах задних фонарей

В таком случае необходимо снять и «прозвонить» дорожки плат задних фонарей идущие к лампам «поворотников». Подробнее: «Проверка платы заднего фонаря автомобилей ВАЗ 2108, 2109, 21099».

Указатель поворота в передней блок-фаре автомобилей ВАЗ 2108, 2109, 21099

Не работают два задних повторителя, либо два передних

Четыре первых причины,

плюс:

перегорели лампочки, окислились их патроны, окислились контакты в соединительных колодках указателей поворота (на блок фарах и «поворотниках» на крыльях), пропала «масса».

Обрыв в проводах, идущих от монтажного блока к задним фонарям

Проверьте цепь на наличие «обрыва». Либо соскочила колодка этого жгута проводов в монтажном блоке, под панелью со стороны водителя — Ш9 (Х9 в блоке 2114), крайняя поперек монтажного блока.

«Провода задних фонарей ВАЗ 2108, 2109, 21099»

Обрыв в проводах к передним указателям поворота

Соскочила колодка (Ш6 (Х6) – крайняя правая внизу монтажного блока под капотом).

«Провода передних фар ВАЗ 2108, 2109, 21099»

Предыдущие причины,

а так же.

Перегорел предохранитель

В монтажном блоке старого образца 17.3722 это предохранитель под № 5, в новых блоках 2114 – F16. Причина перегорания предохранителя может быть разная, но скорее всего – короткое замыкание в проводке

Поэтому при обнаружении перегоревшего предохранителя стоит обратить внимание на поиск причины перегорания

Предохранитель электрической цепи указателей поворота №5 и реле-прерыватель «К2» в монтажном блоке 17.3722

Вышло из строя реле-прерыватель указателей поворотов поворота в монтажном блоке

Необходимо заменить реле заведомо исправным. Перед заменой стоит проверить приходит ли вообще электрический ток на входной вывод реле-прерывателя. Выдергиваем реле из монтажного блока и при помощи контрольной лампы, либо тестера проверяем наличие тока в отверстии под 49-й вывод.

Неисправен подрулевой переключатель указателей поворота или снялась его соединительная колодка

«Контакты подрулевых переключателей ВАЗ 2108, 2109, 21099»

Обрыв в соединительных проводах или неплотная посадка в монтажном блоке соединительных колодок Ш 3 (Х 3), Ш 1 (Х 1)

Примечания и дополнения

— Более тщательный поиск причин неисправности – не работают указатели поворота на автомобилях ВАЗ 2108, 2109, 21099, возможен с использованием схемы электрических соединений указателей поворота.

Схема соединений указателей поворота на автомобилях ВАЗ 2108, 2109, 21099

— В ряде случаев одновременно все указатели поворота могут гореть постоянным светом не моргая. В таком случае необходимо заменить реле-прерыватель указателей поворота в монтажном блоке.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

— Не крутит стартер на автомобилях ВАЗ 2108, 2109, 21099

— Не работают стоп-сигналы на автомобилях ВАЗ 2108, 2109, 21099

— Контрольная лампа разряда АКБ горит после пуска двигателя на автомобилях ВАЗ 2108, 2109, 21099

— Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 (без снятия с двигателя)

— Аккумуляторные батареи автомобилей ВАЗ

— Распиновка проводов выключателя аварийки ВАЗ 2108, 2109, 21099

— Как снять переднюю фару с автомобиля ВАЗ 2108, 2109, 21099

Мои аварийные огни не работают, но сигналы поворота работают

Аварийное освещение может иметь ту же цепь, что и цепь сигнала поворота.

  1. Когда ваши аварийные огни не загораются, а указатели поворота работают, обычно вы имеете дело с неисправными аварийными лампами.
  2. Однако, если блок аварийки работает нормально, проверьте предохранитель.
  3. Также проверьте наличие плохого соединения на переключателе указателей или обрыва в той части цепи, которая соединяет блок аварийки с переключателем указателя поворота.
  4. Наконец, проверьте на наличие электрического разрыва или короткого замыкания в проводке, которая подключается к внешнему освещению.

Ищем поломку своими руками

Первичную диагностику можно провести контрольной лампочкой, но для проверки состояния цепи потребуется тестер. Если вы знаете, то в режиме измерения сопротивления сможете самостоятельно «прозвонить» проводку на предмет обрыва.

Если при включении правого/левого поворотника вы отчетливо слышите щелканье реле, проверьте сопротивление участка цепи с подрулевым переключателем. Если не работает только левая либо права сторона, причина точно в переключателе или в проводке цепи от него к лампочкам.

Если реле указателей поворотов не щелкает совсем, проверьте состояние контактов, плюсовой провод и массу. Если после включения зажигания к реле не приходит «+», проблема, скорее всего, в участке цепи от монтажного блока к реле.

Подрулевой переключатель

Причина неисправности может быть как в механическом повреждении пластмассовых либо контактных элементов, так и в образование нагара. В процессе работы поворотников контакты могут подгорать, из-за чего увеличивается сопротивление и падает сила тока в цепи. При этом характерно, что в случае окислов, нагара реле указателей может щелкать, но лампы загораться не будут.

Для ремонта подрулевой переключатель нужно будет снять с рулевой колонки и разобрать. Внутри корпуса располагается множество контактных площадок, поэтому для беспроблемной сборки запоминайте расположение всех подвижных элементов.

Где находится и как проверить реле поворотников

Реле указателей поворотов находится в монтажном блоке предохранителей в салоне либо под капотом. Точное месторасположение вы можете узнать из руководства по ремонту и эксплуатации вашего автомобиля. Часто с внутренней стороны монтажного блока графически изображено предназначение реле, предохранителей.

Отпаивание элементов со схемы, микротрещины в местах пайки, выход из строя главной микросхемы – наиболее распространенные причины неисправности указателей поворотов.

Аварийка

Кнопка аварийки имитирует подрулевой переключатель поворотов, но замыкает сразу оба контакты (на правую и левую сторону). На видео показано устройство и принцип работы простейшей системы, аналоги которой используются не только на автомобилях ВАЗ.

Не работать могут как один указатель поворота («поворотник»), так и два, или сразу все и т. д., в разных сочетаниях.

Причины неисправности указателей поворота

1. Не работает один указатель поворота (передний, либо задний).

Перегорела лампочка

При перегорании лампочки в одном или нескольких указателях поворота на автомобилях ВАЗ 2108, 2109, 21099 оставшиеся начинают мигать с удвоенной частотой. Визуально устанавливаем где перегорела лампочка, по очереди включая указатели поворота. Лампочку заменяем исправной.

Окислился патрон лампочки

Несколько раз поворачиваем лампочку в патроне для восстановления контакта.

Окислились или ослабли соединения проводов

Проверяем патроны и колодки передних поворотников (в передних блок-фарах и на крыльях) и соединительные колодки задних фонарей автомобиля.

Пропала «масса»

Все фонари и лампы автомобилей ВАЗ 2108, 2109, 21099 имеют минусовой провод, поэтому следует проверить его контакт с «массой».

Перегорела дорожка в платах задних фонарей

2. Не работают два задних повторителя, либо два передних.

Четыре первых причины,

перегорели лампочки, окислились их патроны, окислились контакты в соединительных колодках указателей поворота (на блок фарах и «поворотниках» на крыльях), пропала «масса».

Обрыв в проводах, идущих от монтажного блока к задним фонарям

— В ряде случаев одновременно все указатели поворота могут гореть постоянным светом не моргая. В таком случае необходимо заменить реле-прерыватель указателей поворота в монтажном блоке.

В интернете очень часто проскакивают такие запросы от новичков: «почему не работают поворотники?» – на этот вопрос у нас есть ответ. Сегодня мы будем рассматривать основные неисправности, из-за которых не работают поворотники на Вашем автомобиле.

Зачастую, ремонт поворотников – это очень просто, главное найти истинную причину неисправности. Первым делом рекомендую Вам посмотреть видео, где рассказывают как определить неисправность.

Видео. Не работают поворотники

Напомним, что в предыдущей статье мы рассматривали своими руками. Выполнить данную операцию можно в гаражных условиях, не забудьте подготовить большое количество емкостей для тосола или антифриза.

Основные неисправности поворотников

Не мигают поворотники

Когда на Вашем автомобили перестали мигать поворотники, скорей всего причина таится в самом реле поворотного механизма. Причиной неисправности может быть простая вода, которая его залила или где-то прерывается контакт. Рекомендуем заменить его.

Причины поломки

Чтобы не допустить ситуации, когда не функционируют поворотные и аварийные огни, определите причину, почему они сломались. К самым частым факторам поломки электрики в автомобиле относят:

  • разгерметизацию. Это вызывает попадание в электрику воды и грязи;
  • окисление. Это происходит на клеммах и приводит к потере контакта. Увидеть его просто: когда отключается поворотник, и вы разбираете оптику, вы увидите налет зеленого цвета. Чтобы его убрать, счистите его при помощи ветоши и попробуйте запитать контакт;
  • поломку предохранителя. Чтобы не попадать в ситуацию, когда перестало функционировать аварийное освещение, найдите предохранитель, отвечающий за повороты (например, К2). Далее вам потребуется просто заменить его. Помимо выхода из строя предохранителя вы можете столкнуться с проблемой замены его контактов;

Монтажный блок предохранителей ВАЗ 2109 2108 21099

  • перегорание лампочки. Если отсутствие света произошло по этой причине, просто замените лампу на новую;
  • поломка включателя или кнопки. Если не работают поворотники и аварийка, для починки доберитесь до переключателя, расположенного под рулем, и разберите его. Кнопку можно просто заменить;
  • обрыв проводки.

Вот некоторые причины

  • У меня была зеркальная-аналогичная ситуация Поворотники работали…Аварийка нет … на эти команды разные предохранители…ищи смотри… удачи. (блок стоит от жигулей 2108)

Итак, включаем зажигание и любой поворотник – не работает… нажимаем плавно на кнопку аварийки не до упора, как бы немного шатая её в стороны ( по кругу) пальцем, если лампа на панели начала моргать, фиксируем палец на кнопке и отключаем поворотник ( что бы убедится, что мы не включили аварийку ) Можно поступить проще, в автомагазине под залог попросить кнопку аварийки ( подходит от жигулей, таврии…) проверить. Либо можно просто замкнуть 2 пары контактов в колодке кнопки аварийки, тогда мы исключим кнопку из схемы, останется только подрулевой переключатель.

По нашей схеме, после кнопки аварийки идёт только пара проводов длинной 500-800 мм до подрулевого переключателя, сразу оба поворотника что бы отвалились – это БОЛЬШАЯ редкость!

В общем если надо будет расписать что замыкать вместо кнопки, напишу, хотя по схеме там всё понятно. Кстати, на панели при включении поворотника лампа загорается просто? Если да, то можно сразу менять кнопку! Ну и вдогонку, кнопка новая может тоже не заработать, был у меня такой случай в практике, третья кнопка только заработала!

Была неделю назад подобная хрень у друга. Да ещё и по темноте случилось. Приехал, передёргали все контакты, все провода-толку ноль. Разобрал и проверил кнопку аварийки-всё в порядке. Реле исправно(ставили с моей машины). Почидел, подёргал рычажок переключателя туда-сюда-фиг. Даже на долю секунды не промаргивает. Решил разобрать и посмотреть-внутри всё в порядке и нужные контакты аж блестят все. Значит вроде как исправен… Но решил всё же перемкнуть контакты напрямую в колодке. А вот так, как раз, всё и заработало. Судя по всему, контактная пластинка, которая в самом рычажке установлена и подпружинена, немного закусилась и перестала доставать до контактов. Вытащил, развернул её на 180° и собрал всё обратно. Всё заработало. И сейчас машина ездит, а переключатель мозг не выносит больше. ЗЫ. Горела ли лампа на приборке при этом-не помню в упор. При аварийке-то точно моргала.

Блок предохранителей в салоне ВАЗ-2170, -2171, -2172

Блок предохранителей в Приоре находится в нижней части приборной панели, с левой стороны от руля. Чтобы добраться до него, нужно открыть крышку, которая держится на трёх фиксаторах. Поверните каждую ручку фиксатора на 90 градусов и потяните крышку вниз, она отщёлкнется и откроется.

Предохранители в салонном монтажном блоке

F1 (25 А) — вентилятор охлаждения радиатора. Если у вас не работает вентилятор, проверьте его двигатель, подав напрямую к нему напряжение 12 В с аккумулятора. Если двигатель исправен, значит скорее всего дело в проводке или разъёмах. Проверьте исправность реле К1.

Вентилятор в Приоре обычно включается при температуре 105-110 градусов. Не допускайте перегрева двигателя, следите за стрелкой датчика температуры.

Причины выхода из строя поворотников и аварийки

Как известно, схема указателей поворотов и аварийной сигнализации завязана, поскольку обе функции выполняют одни фары. Если по каким-то причинам аварийка работает, а поворотники нет, либо не горят ни повороты, ни световая сигнализация, это может привести к созданию аварийной ситуации на дороге. По каким причинам перестали работать эти элементы:

  1. Выход из строя предохранителя — одна из самых распространенных проблем. Если автомобиль дополнительно оснащен реле, отвечающим за работоспособность этих оптических элементов, то проблема может заключаться и в нем. В зависимости от модели авто, реле может находиться отдельно от основного блока предохранителей, для поиска вышедшей из строя детали воспользуйтесь схемой.
  2. Замыкание в системе. Из-за этого при включении поворотных огней включается аварийка либо оптика вовсе не реагирует на команды водителя. Для диагностики неисправности вам потребуется тестер, а также навыки электрика.
  3. Выход из строя источника освещения. Иными словами — перегорела лампочка.
  4. Обрыв электроцепи. Такая проблема актуальна для многих автовладельцев более старых машин. Если провода уложена в месте, где присутствуют движущиеся элементы, то со временем она перетрется и потеряет изоляцию, что в целом приведет к повреждению электроцепи.
  5. Выход из строя кнопки либо подрулевого переключателя. В данном случае нужно проводить более тщательную диагностику переключателя, а также кнопки подключения.

Устройство

В работе поворотников участвуют:

  • подрулевой переключатель поворотов. Его функция в замыкании питающего контакта лампочек. К примеру, при повороте переключателя вверх происходит замыкание одного из контактов лампочек правой стороны на «+» АКБ. «Минусом» лампочки является точка подключения к «массе» (общая точка для всех лампочек блок-фары);
  • реле поворотников. Внутри корпуса расположено обычное электромагнитное реле, но управляется оно микросхемой. Именно благодаря этому элементу обеспечивается прерывистая подача питания на катушку. Вторая немаловажная функция – контроль исправности ламп. Микросхема имеет функция обратной связи, поэтому при перегорании лампочки она регистрирует уменьшение мощности потребителей и начинает подавать питание на катушку с удвоенной частотой. Если поворотники работают исправно, лампочки моргают примерно 1 раз в секунду. На большинстве современных автомобилях, в том числе и моделях ВАЗ, используется 3-контактное реле указателей поворотов. Соответственно, 1 контакт – «масса», 2 – питание от АКБ, 3 – выход на подрулевой переключатель;
  • световая индикация на приборной панели. Одна либо две лампочки (по одной на каждую из сторон) подключаются параллельно электрической цепи основных ламп. Поворотники будут работать и без световой индикации, поэтому среди возможных причин неисправности рассматривать систему не стоит.

Схема включения

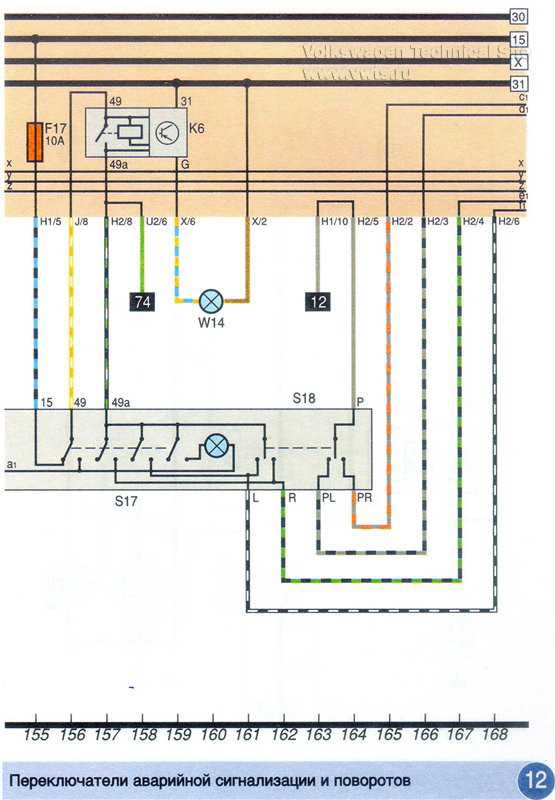

Простейшая схема подключения сигналов поворота.

На видео подробно рассмотрен принцип включения указателей поворотов, а также роль кнопки аварийки в работоспособности системы.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
