Как заменить предохранитель на ваз 2123 (фото и видео)

НИВА КЛУБ

International Niva Club

  • Список форумовАвто — ТехникаТехнический раздел Лада 2123 (Шевроле Нива)Электрооборудование
  • Поиск

Сообщение Антоха » 21 сен 2010, 15:27

Сообщение longer » 21 сен 2010, 16:03

Сообщение Антоха » 21 сен 2010, 16:06

Сообщение alex4513 » 23 сен 2010, 15:17

Сообщение longer » 23 сен 2010, 15:41

alex4513 то есть прикуриватель не на одном предохранителе с бибикой, а на другом?

ага, спасибо, проверю!

вообще странно, что только прикуриватель гикнулся, обычно, если предохранитель горит, то несоклько дивайсов перестают работать.

Сообщение Captain » 23 сен 2010, 17:26

Сообщение longer » 23 сен 2010, 22:53

Сообщение Jack Daniels » 02 окт 2015, 16:40

Сообщение Франк » 02 окт 2015, 20:46

На Шниве прикуриватель в пепельнице. Вынь пепелку — вот тебе и все провода на обозрение! Вроде да, на его предохранителе клаксон висит. А предохранители все подписаны, точнее подрисованы)

З.Ы. Мороки с прикуривателем много, болезнь это что ли у Шнивы? После того, как замена не помогла, забил на фэн-шуй и сделал разветвитель с питанием напрямую от аккума (со своим предохранителем естессно). Теперь 2 отверстия+usb, а в пепелке будет СиБи.

Какие еще проблемы связаны с устройством

Некоторые прикуриватели выходят из строя по определенной причине, связанной только с конкретной маркой авто. Например, владельцы американских транспортных средств отмечают, что при использовании приборов высокой мощности в салоне появляется большое количество дыма. Это такая же серьезная проблема, что и задымление двигателя в целом во время движения.

Даже незначительные поломки приводят к тому, что электроника автомобилей полностью выходит из строя. Это связано с тем, что сгоревшие провода часто находятся в жгуте с другими элементами системы.

Предохранитель считается особенно уязвимым местом, когда речь идет об отечественных машинах – ВАЗ, к примеру.

Для проверки на исправность выполняют следующие действия:

  1. Включают вентилятор печки. Если после этого ничего не происходит – велика вероятность, что проблема именно в предохранителе.
  2. Если вентилятор работает, возможная причина – проводка и ее пробой. Но лучше еще раз проверить именно часть с предохранителем.

Головка подлежит полной замене, если ток идет, но спираль не начинает нагреваться. Главное – устанавливать новые детали только в соответствии со старыми. Отдельно проверяют соответствие между компонентами и маркой текущего авто. Новый прикуриватель устанавливают, когда ясно, что замена конкретных деталей не дает никакого результата.

Сторонние предметы внутри конструкции вытаскивают с помощью пинцета, главное – делать это максимально аккуратно. Если речь о распайке или выгорании проводки, то исправить проблему в домашних условиях смогут немногие. Не рекомендуется ставить и предохранители с более высокой мощностью, это тоже приводит к проблемам.

Плюсы или минусы нескольких прикуривателей

Старые автомобили, например, классика ВАЗ, имеют другую конструкцию устройства. Там расположен длинный автоприкуриватель со своими плюсами и минусами. Этот девайс разрабатывался уже давно, поэтому имеет ряд технологических недостатков. К минусам относятся.

  1. Невозможность подключения нескольких устройств к прикуривателю.
  2. Слабые контакты. Со временем из-за возраста или частой езды по разбитым дорогам могут разболтаться усики самого прикуривателя. Это нарушает работу устройства и чревато выходом его из строя.
  3. К минусам надо отнести внешний вид старого прикуривателя, который гораздо хуже. Лампочка светит не так ярко или часто перегорает.

Новые модели авто оснащены современным европрикуривателем с большим посадочным местом. Чтобы установить его на классику, необходимо будет расточить гнездо, приобрести специальный трехконтактный штекер подключения и припаять провода.

Зато у такой модификации прикуривателя есть ряд плюсов.

  1. Надежные контакты. Европрикуриватель хорошо держится в гнезде, а фиксирующая гайка не откручивается.
  2. Плюс – внешний вид, лампа подсветки симпатичнее.
  3. Современный автомобильный прикуриватель позволяет подключать несколько приборов одновременно.

Поэтому при покупке устройства для машины лучше выбрать второй вариант.

Признаки неисправностей прикуривателя

Можно попробовать заменить головку, если она не нагревается, но владельцу непременно требуется сохранение основной функции.

Вот наиболее распространенные ситуации, с которыми сталкиваются все владельцы:

  • «усики» гнезда расшатались, либо износились;
  • в гнездо попадает посторонний предмет, из-за которого нормальное подключение становится невозможным;
  • перегорает гнездо;
  • выходит из строя предохранитель — проблема встречается у машин разных годов выпуска – 2008, 2012, 2013.

Именно предохранитель относят к деталям с максимальной уязвимостью. Обычно это связано с перегрузкой, возникшей при подключении приборов с повышенной мощностью. Прикуриватели могут работать только с устройствами, у которых этот показатель не такой высокий. В других случаях лучше использовать прямое подключение к аккумулятору.

Этот способ часто кажется неудобным, но он доставляет меньше всего хлопот. Главное – чтобы все провода подключались правильно, а полярность сохранялась. Можно устанавливать дополнительные прикуриватели, питающиеся от своих собственных аккумуляторов. Такие механизмы отличаются увеличенной пропускной способностью, год выпуска почти не имеет значения.

Прикуриватель – где плюс и минус

Это автомобильное устройство используют даже некурящие владельцы авто. Ведь девайс обладает отменным функционалом, выходящим далеко за рамки своего названия.

В гнездо прикуривателя можно подключить следующие приборы:

  • зарядку для телефона, планшета или другого электронного девайса;
  • компрессор для накачки колес;
  • навигационный комплекс;
  • видеорегистратор;
  • розетка под 12 вольт.

Однако со временем прикуриватель может выйти из строя или потребуется его ремонт. При подключении новой запчасти необходимо соблюдать полярность проводов, знать где плюс, а где минус. В статье представлена информация и инструкция по замене или ремонту элемента.

Как снять и разобрать прикуриватель

Прикуриватель вместе с пепельницей находится в выдвижном отсеке посередине «торпеды», он состоит из 2 деталей — розетки и выносного патрона с нихромовой нитью накаливания.

Разобрать выносной патрон не получится — это цельная неремонтопригодная деталь.

Если причина поломки кроется в розетке, производится демонтаж и замена элемента по следующему алгоритму:

  • с АКБ снимается электрическая шина, которой выполнено подключение минусовой клеммы;
  • из гнезда розетки удаляется выносной инжектор;
  • сжимается до момента выхода из пазов и снимается защитный экран розетки;
  • отверткой нажимают защелку и выводят ее из монтажного паза;
  • гнездо, которое необходимо заменить, выводится из паза вместе с проводкой;
  • разъединяют провода, розетка демонтирована.

Во время демонтажа необходимо проявлять осторожность чтобы не пораниться плоской отверткой

Как отремонтировать

Если подключаемый внешний девайс в работающей розетке вызывает искрение, это признак того, что у контактных лепестков нет надежного соединения с выносным патроном. Из-за создаваемой вследствие этого «слабины» плавкая вставка будет перегорать. Необходимо вооружиться плоской отверткой, фонариком и подогнуть контактные лепестки, которые расположены внизу розетки. Когда лепестки сильно обуглены, устройство стоит заменить целиком.

Как работает и как устроен прикуриватель

Основная часть устройства – металлическая деталь, находящаяся внутри пластмассового корпуса. Общая конструкция вставляется в специальное отверстие — неотъемлемую часть машины. В качестве нагревательных элементов используют материалы, отличающиеся высоким удельным сопротивлением. Как правило, предпочтение отдают нихрому.

Следующим образом всю конструкцию соединяют с другими деталями:

  1. С гнездом соединяют массу.
  2. Плюсовой контакт идет к нагревателю. Разобрать после этого конструкцию тоже можно, при необходимости.

Нагрев спирали из нихрома предполагает сохранение предельно высоких температур на протяжении некоторого времени — при этом деталь раскаляется приобретает красный цвет. Система дополнительно снабжается термореле – оно отключает подачу питания, если температурный порог превышается.

Специальный патрон с лампочкой для подсветки монтируют в этой же части автомобиля, если первоначального освещения оказывается недостаточно. В гнезде есть предохранитель на 10 А. Этот элемент легко найти в предохранительном блоке. Конструкция простая и понятная, но иногда и она перестает функционировать. У такой ситуации может быть несколько причин, каждая из которых заслуживает отдельного рассмотрения. Далее будет рассказано, как снять прикуриватель на Шеве Нива.

Предохранители

F1 (5А)

  • Лампы фонарей освещения номерного знака
  • Лампы освещения приборов
  • Контрольная лампа наружного освещения в комбинации приборов
  • Подкапотная лампа
  • Лампа дополнительного сигнала торможения
  • Лампы габаритного света левого борта

F2 (7.5А)

  • Лампа ближнего света (левая фара)
  • Электрокорректор света фар
  • Моторедуктор корректора

F3 (7.5А)

  • Лампа дальнего света (левая блок-фара)
  • Контрольная лампа включения дальнего света фар

F4 (10А)

Левая противотуманная фара

F5 (30А)

  • Реле электростеклоподъемников
  • Электростеклоподъемники

F6 (15А)

  • До 2009 года:

    Блок управления блокировки замков дверей

  • После 2009 года:

    Прикуриватель

F7 (20А)

  • До 2009 года:
    • Прикуриватель
    • Реле звукового сигнала
    • Звуковой сигнал
  • После 2009 года:
    • Реле звукового сигнала
    • Звуковой сигнал
    • Плафон освещения багажника

F8

  • До 2009 года (20А):
    • Реле обогрева заднего стекла (контакты)
    • Элемент обогрева заднего стекла
  • После 2009 года (25А):
    • Реле обогрева заднего стекла
    • Элемент обогрева заднего стекла
    • Элементы обогрева наружных зеркал заднего вида

F9 (20А)

  • До 2009 года:
    • Лампа освещения вещевого ящика
    • Реле очистителя ветрового стекла
    • Переключатель очистителя ветрового стекла
    • Электродвигатель очистителя ветрового стекла
    • Реле фароочистителя (контакты)
    • Электродвигатели фароочистителей
    • Электродвигатель фароомывателя
  • После 2009 года:
    • Выключатель обогрева стекла двери багажного отделения
    • Реле очистителя ветрового стекла
    • Электродвигатель очистителя ветрового стекла
    • Насос омывателя ветрового стекла
    • Правый подрулевой переключатель
    • Лампа освещения вещевого ящика
    • Лампы света заднего хода

F10 (20А)

  • До 2009 года:

    Резерв

  • После 2009 года:

    Блок дистанционного управления электропакетом (блокировка дверей)

F11 (5А)

  • Лампы задних габаритных огней
  • Регулятор освещения приборов

F12 (7.5А)

  • Лампа ближнего света (правая фара)
  • Моторедуктор корректора (правая фара)

F13 (10А)

Лампа дальнего света (правая фара)

F14 (10А)

Правая противотуманная фара

F15 (20А)

  • Блок управления наружными зеркалами
  • Электроприводы наружных зеркал заднего вида
  • Блок управления наружными зеркалами

F16 (10А)

Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)

F17 (7.5А)

  • Плафон индивидуальной подсветки
  • Контрольная лампа иммобилизатора
  • Лампы стоп-сигнала
  • Дополнительный сигнал торможения
  • Плафон освещения салона

F18 (25А)

  • До 2009 года:
    • Лампы света заднего хода
    • Электровентилятор отопителя
    • Электродвигатель омывателя ветрового стекла
    • Реле обогрева заднего стекла (обмотка)
    • Реле очистителя заднего стекла
    • Электродвигатель очистителя заднего стекла
    • Электродвигатель омывателя заднего стекла
    • Блок управления блокировкой дверей
  • После 2009 года:
    • Переключатель электродвигателя отопителя
    • Электродвигатель отопителя

F19 (10А)

  • До 2009 года:
    • Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота)
    • Комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем)
    • Контрольная лампа включения блокировки дифференциала
  • После 2009 года:
    • Реле стартера
    • Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота)
    • Комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем)
    • Контрольная лампа включения блокировки дифференциала

F20 (7.5А)

  • До 2009 года:

    Задние противотуманные фонари

  • После 2009 года:
    • Задние противотуманные фонари
    • Блок управления противоугонной системы (С 2009 года)

    Зуммер (С 2009 года)

  • Лампы противотуманного света в задних фонарях
  • Блок управления противоугонной системы (С 2009 года)
  • Зуммер (С 2009 года)

K1

  • До 2009 года:

    Реле контроля исправности ламп (вместо реле устанавливаются перемычки)

  • После 2009 года:

    Реле очистителя ветрового стекла

K2

  • До 2009 года:

    Реле очистителя ветрового стекла

  • После 2009 года:

    Реле-прерыватель указателей поворотов и аварийной сигнализации

K3

  • До 2009 года:

    Реле-прерыватель указателей поворотов и аварийной сигнализации

  • После 2009 года:

    Реле ближнего света фар

K4

  • До 2009 года:

    Реле ближнего света фар

  • После 2009 года:

    Реле дальнего света фар

K5

  • До 2009 года:

    Реле дальнего света фар

  • После 2009 года:

    Дополнительное реле (Обмотка реле обогрева стекла двери багажного отделения, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)

K6

  • До 2009 года:

    Дополнительное реле (Разгружает контакты выключателя зажигания)

  • После 2009 года:

    Реле обогрева стекла двери багажного отделения

K7

Реле обогрева стекла двери багажного отделения

Схема блока реле над педалью газа

№1 Реле задних противотуманных фонарей
№2 Реле подогрева заднего стекла
№3 Реле ближнего света фар
№4 Реле дальнего света фар

Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:

Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:

Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:

Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф

сайта для 3дв . или 5дв .).

Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.

Блоки под капотом

Блок предохранителей и реле

Находится под капотом с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.

Схема

Расшифровка предохранителей

F1 Звуковой сигнал
F2 Не устанавливается
F3 Электро вентилятор 2
F4 АБС (ESP)
F5 Приборы
F6 Бензонасос
F7 Стартер
F8 Электро вентилятор
F9 Комплексная микропроцессорная система управления двигателя (КМПСУД)
F10 АБС (ESP)
F11 Подогреватель пред пусковой
F12 Подогреватель пред пусковой
F13 Подогреватель пред пусковой
F14 Не устанавливается
F15 Не устанавливается
F16 Не устанавливается
F17 60/90А Монтажный блок, Обогреватель ветрового стекла
F18 АБС (ESP)
F19 Монтажный блок

Реле

R1 Реле стартера, реле электро вентилятора 1
R2 Реле подогревателя, Реле времени стекло омывателя двери задка (блок старого образца)
R3 Реле подогревателя, Реле звуковых сигналов (блок старого образца)
R4 Реле звукового сигнала, Реле КМПС УД (блок старого образца)
R5 Реле КМПС УД, Реле электро вентилятора (блок старого образца)
R6 Реле электро вентилятора, Реле электро бензонасоса (блок старого образца)
R7 Реле электро бензонасоса, Реле электро вентилятора (блок старого образца)
R8 Реле электро вентилятора, Реле кондиционера (блок старого образца)
R9 Реле компрессора (блок старого образца), реле управления двигателем
R10 Реле блока управления заслонкой рециркуляции (блок старого образца), реле стартера 2

Блок на АКБ

На плюсовой клемме аккумуляторной батареи на автомобилях с АКПП может находится дополнительный блок предохранителей состоящий из 2 плавких вставок высокой мощности на 100А защищающих блоки предохранителей.

Он расположен справа под капотом автомобиля.

Схема

Реле свечей накаливания и силовой предохранитель

Реле свечей накаливания и силовой предохранитель свечей накаливания для автомобилей с двигателем «Iveco» расположены под капотом с левой стороны на щитке передка.

Общее описание

F1 7,5А Муфта компрессора кондиционера
F2 30А Вентилятор 1
F3 30А Вентилятор 2
F4 60А Силовой предохранитель свечей накаливания
Реле
К1 Реле включения вентилятора отопителя салона
К2 Реле 1 заслонки рециркуляции
К3 Реле 2 заслонки рециркуляции
К4 Реле муфты компрессора
К5 Реле вентилятора 1
К6 Реле вентилятора 2
К7 Реле свечей накаливания

Причины поломок

Есть несколько причин, по которым прикуриватель перестает работать полностью, либо частично. Среди них:

  1. Сломанный элемент накаливания. Со временем способны перегорать даже нихромовые спирали, расположенные внутри металлических головок. Лучше купить новую деталь, чтобы провести полную замену гнезда.
  2. Плохой контакт. Многие разъемы начинают плохо прилегать друг к другу по мере эксплуатации. Часто происходит элементарное окисление конструкции. По этой причине прикуриватель перестает нагреваться. Разборка устройства не потребуется, для устранения проблемы достаточно почистить провода.
  3. Коротит проводка. Описание поломки с подробностями приведено ниже. По ней может гулять короткое замыкание – при таких обстоятельствах появляются слишком высокие температуры, либо нагрев достаточно частый. Надо знать схему расположения проводов, а потом воспользоваться мультитестером. Прикуриватель не будет работать и в том случае, когда появился обрыв – в этом случае включается предохранитель.
  4. Сгоревший предохранитель.

Максимальная сила тока для таких участков конструкции – в пределах 10-15 Ампер. Допустимые величины превышаются, если подключить одно мощное устройство или сразу несколько. Из-за этого предохранители и сгорают.

Как работает и как устроен прикуриватель

Не всегда прикуриватель служит по назначению.

Некачественные гаджеты и разные стандарты гнёзд и разъёмов часто приводят к короткому замыканию. Хорошо, если сработают предохранители . В Нива Шевроле прикуриватель устроен так же, как и во всех ВАЗах — в любом случае, металлический корпус гнезда будет минусом, а четыре диаметрально расположенных лепестка — это плюс.

Когда мы вставляем прикуриватель в гнездо, цепь замыкается и на спираль подаётся 12 В. Как только она прогреется до определённой температуры, термоэлемент отбрасывает прикуриватель от контактов, прекращая подачу напряжения.

Защита прикуривателя на Нива Шевроле

Это ещё далеко не все гаджеты которым требуется подзарядка!

Когда мы вставляем в гнездо постороннее устройство, ситуация совсем иная. Тогда прикуриватель работает просто как 12-вольтовая розетка и защищён только от короткого замыкания предохранителями. На Шевроле Нива их два:

  • первый расположен непосредственно на корпусе гнезда прикуривателя, это плавкая вставка, которая размыкает цепь, в том случае, если не сработает обратный механизм спирали прикуривателя, об этом предохранителе часто забывают;

Защита от перегрева которая размыкает цепь.

Предохранитель прикуривателя обведён красным.

Ищем причины нерабочего прикуривателя

В зависимости от того, что происходило во время выхода гнезда из строя, можно догадаться о том, что с ним случилось. К примеру, если подключить к гнезду мощный компрессор, большая вероятность того, что предохранитель не выдержит нагрузки и сгорит.

В любом случае, поступаем следующим образом:

  1. Проверяем предохранитель . В мануале к каждой машине должно быть точно указано, где стоит предохранитель прикуривателя и какой у него номинал. В большинстве случаев — это 20-амперный предохранитель. При этом категорически запрещается увеличивать нагрузку на цепь установкой жучков и прочей колхозной химии. Проводка может попросту не выдержать, перегреться, замкнуть и загореться.
  2. Проверяем встроенный предохранитель . Он находится с обратной стороны корпуса пепельницы на плюсовом контакте гнезда. Восстановлению он не подлежит, поэтому в таком случае придётся менять прикуриватель полностью.
  3. Если все предохранители в рабочем состоянии, вероятнее всего, проблема с контактами или с проводкой . Вооружаемся мультиметром и ищем 12 вольт по цепи от предохранителя до гнезда прикуривателя согласно схеме.

Конструкция и схема функционирования

Прикуриватель, помимо прикуривания, может использоваться для подключения различных электронных устройств и подзарядки сотовых телефонов. Это изделие представляет собой спиралевидную конструкцию с держателем, которая устанавливается в специальное гнездо. В гнезде нагревание спирали осуществляется посредством электрического тока, вызывая тем самым накал спирали. После нагревания до максимальной температуры свыше 100 градусов данная спираль может применяться для разных потребностей розжига огня.

Прикуриватель также служит автомобильной розеткой постоянного напряжения, с помощью которой возможно осуществление питания электронных устройств: телефон, кофеварка, пылесос и т.п. Таким образом, прикуриватель в наши дни стал незаменимым атрибутом обычной повседневной жизни.

Для того чтобы владеть информацией о том, как работает устройство, необходимо рассмотреть схему его подключения.

Схема питания прикуривателя в автомобиле Шевроле Нива

Схема функционирования устройства включает в себя:

  • провод красного цвета: питание нагревательного элемента, в цепь которого непосредственно включен предохранитель;
  • провод черного цвета: минус, подключаемый к корпусу автомобиля;
  • провод голубого цвета: питание подсветки прикуривателя, в цепи которого также имеется предохранитель.

Таким образом, схема устройства показывает, что при подаче питания на устройство осуществляется замыкание цепи и происходит нагревание спирали. Когда спираль накалится до определенной температуры, произойдет ее отключение.

Немного о предохранителе

Предохранитель служит для защиты устройства от короткого замыкания, в случае если по каким-либо причинам это произойдет. Чаще всего замыкания происходят из-за использования штекеров аппаратуры, не очень хорошо подходящих по диаметру к гнезду прикуривателя. Предохранитель располагается в блоке предохранителей и срабатывает на отключение при достижении тока граничного значения в питающем проводе. На Шевроле Ниве предохранитель прикуривателя находится в салоне под панелью приборов. Ниже приведена схема расположения предохранителей, на которой выделенный маркером элемент относится к защите прикуривателя.

Этот предохранитель рассчитывается на ток срабатывания в 15А, поэтому если в цепи будет наводиться большее значение, то он разорвет питающую цепь путем расплавления плавкой вставки.

Замена изделия

Замена изделия осуществляется в том случае, если неисправность кроется непосредственно в самом гнезде прикуривателя. Первоначально если не работает этот элемент, то необходимо проверить пригодность предохранителя и спирали накала, и только после этого приступать к замене гнезда.

Данный элемент находится непосредственно в салоне автомобиля, а его замена происходит в таком порядке:

  1. Обесточивается питание внедорожника Шевроле Нива от аккумулятора.
  2. Вынимается патрон прикуривателя.
  3. Соединительные колодки и подсветку с проводкой необходимо пропустить через отверстие в облицовке.
  4. Далее, необходимо сжать экран гнезда до момента, пока лапки не выйдут из прорезей световода, а затем, и снять экран.
  5. Используя отвертку, необходимо нажать на защелку гнезда и вывести ее из зацепления, как показано на фото.
  6. Извлекается гнездо из облицовки совместно с питающей проводкой, сжав с обеих сторон пластиковые фиксаторы.

Нагревание спирали должно происходить в течение 20 секунд, после чего происходит возврат патрона в первоначальное положение. Если же срабатывание на отключение происходит раньше или, наоборот, дольше, тогда необходимо произвести регулировку. Регулировка включает в себя выставление контактов в определенное положение, как показано на фото.

Далее, осуществляется замена гнезда на новое, а установка проводится в порядке обратном снятию. При монтаже световода необходимо контролировать, чтобы выступ, который он имеет, вошел в прорезь на облицовке.

Дополнительный прикуриватель в салон Шеви Нивы

Дополнительный прикуриватель для Шнивы необходим для возможности подключения современных устройств (GPS, телефон), которые работают только в подключенном виде. Он является актуальным вопросом, о котором поведает далее статья.

Конструкция и схема функционирования

Прикуриватель, помимо прикуривания, может использоваться для подключения различных электронных устройств и подзарядки сотовых телефонов. Это изделие представляет собой спиралевидную конструкцию с держателем, которая устанавливается в специальное гнездо. В гнезде нагревание спирали осуществляется посредством электрического тока, вызывая тем самым накал спирали. После нагревания до максимальной температуры свыше 100 градусов данная спираль может применяться для разных потребностей розжига огня.

Прикуриватель также служит автомобильной розеткой постоянного напряжения, с помощью которой возможно осуществление питания электронных устройств: телефон, кофеварка, пылесос и т.п. Таким образом, прикуриватель в наши дни стал незаменимым атрибутом обычной повседневной жизни.

Для того чтобы владеть информацией о том, как работает устройство, необходимо рассмотреть схему его подключения.

READ Как установить на андроид виндовс 10 мобил

Схема питания прикуривателя в автомобиле Шевроле Нива

Схема функционирования устройства включает в себя:

Таким образом, схема устройства показывает, что при подаче питания на устройство осуществляется замыкание цепи и происходит нагревание спирали. Когда спираль накалится до определенной температуры, произойдет ее отключение.

Немного о предохранителе

Предохранитель служит для защиты устройства от короткого замыкания, в случае если по каким-либо причинам это произойдет. Чаще всего замыкания происходят из-за использования штекеров аппаратуры, не очень хорошо подходящих по диаметру к гнезду прикуривателя. Предохранитель располагается в блоке предохранителей и срабатывает на отключение при достижении тока граничного значения в питающем проводе. На Шевроле Ниве предохранитель прикуривателя находится в салоне под панелью приборов. Ниже приведена схема расположения предохранителей, на которой выделенный маркером элемент относится к защите прикуривателя.

Этот предохранитель рассчитывается на ток срабатывания в 15А, поэтому если в цепи будет наводиться большее значение, то он разорвет питающую цепь путем расплавления плавкой вставки.

Замена изделия

Замена изделия осуществляется в том случае, если неисправность кроется непосредственно в самом гнезде прикуривателя. Первоначально если не работает этот элемент, то необходимо проверить пригодность предохранителя и спирали накала, и только после этого приступать к замене гнезда.

Данный элемент находится непосредственно в салоне автомобиля, а его замена происходит в таком порядке:

Далее, осуществляется замена гнезда на новое, а установка проводится в порядке обратном снятию. При монтаже световода необходимо контролировать, чтобы выступ, который он имеет, вошел в прорезь на облицовке.

Дополнительный прикуриватель в салон Шеви Нивы

Дополнительный прикуриватель для Шнивы необходим для возможности подключения современных устройств (GPS, телефон), которые работают только в подключенном виде. Он является актуальным вопросом, о котором поведает далее статья.

Итак, установка осуществляется в таком порядке:

Наличие в машине такого элемента не то чтобы необходимо, оно попросту незаменимо для современного мира, который наполнен разнообразием электронных устройств, питающихся от аккумуляторной батареи. Удачных работ!

Источник

Прикуриватели

OEM №: 2106-3725010, HQ-2106-3725010

Прикуриватель с розеткой в сборе ВАЗ 2108

OEM №: 2108-3725010, HQ-2108-3725010

Если Вы хотите купить продукцию оптом, просто оставьте свой номер и мы перезвоним вам

На сегодняшний день невозможно представить себе автомобиль, не оснащённый прикуривателем. И дело вовсе не в дефиците на зажигалки или спички. Всё дело в возможности использовать гнездо прикуривателя в качестве розетки на 12 вольт для подключения и зарядки автомобильных гаджетов и аксессуаров. Посудите сами: автолюбители пользуются портативными автомобильными пылесосами, навигаторами, радар-детекторами и прочими устройствами, в конце концов, все мы хотим иметь возможность зарядить наши мобильные телефоны в автомобиле. Сценариев его использования бесконечное множество. Поэтому мы позаботились об автолюбителях и предлагаем вам купить прикуриватель автомобильный с гнездом. Многие автовладельцы решают проблему нехватки прикуривателей в своём автомобиле путём покупки различных разветвителей, что является сомнительным решением. Мы бы не стали полагаться на надёжность и безопасность этих приспособлений, купленных за сотню рублей. По нашему мнению, гораздо более надёжным решением является дооснащение вашего автомобиля, его заднего ряда, багажника и передней панели дополнительными прикуривателями, которые не загромождают салон, выглядят эстетично, оснащены предохранителем цепи и способны выполнить поставленную перед ними задачу, не испортив интерьер автомобиля. Мы хотим, чтобы с нашими прикуривателями вы решили проблему нехватки 12 вольтовых розеток в салоне для зарядки ваших «гаджетов», дооснастили ваши автомобили прикуривателями и пользовались их зарядными гнёздами, заменили ваши неисправные прикуриватели на новые и получали максимум удовольствия от использования вашего автомобиля. Компания «Вистасервис» является собственником торговой марки HQ-mech. Вся наша продукция сертифицирована. Гарантия на наши автомобильные прикуриватели составляет 12 месяцев.

Приглашаем к сотрудничеству на постоянной основе оптовые организации, СТО и магазины. Предоставляем полный пакет сопроводительных документов и гарантию от производителя. Работаем с НДС, наличие всех автозапчастей на складе, доставка по России и СНГ. Опыт производства автозапчастей — более 10 лет.

Выводы

Подумайте прежде, чем увлекаться переделкой своего автомобиля.

Вообще-то производители автомобилей крайне не рекомендуют использовать гнездо прикуривателя вместо розетки. Поэтому включая в гнездо разные устройства, стоит сто раз подумать. Берегите здоровье и проводку, удачных всем дорог!

Рассмотрены автомобили 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 года выпуска

Где находится монтажный блок предохранителей и реле

Большинство предохранителей и реле расположены в монтажном блоке под панелью приборов с левой стороны.

Чтобы добраться необходимо отверткой открутить два шурупа.

Отжав верхний край крышки, выводим ее из зацепления с панелью приборов

Далее сдвигая крышку вверх, выводим штифты крышки из резиновых втулок и снимаем крышку

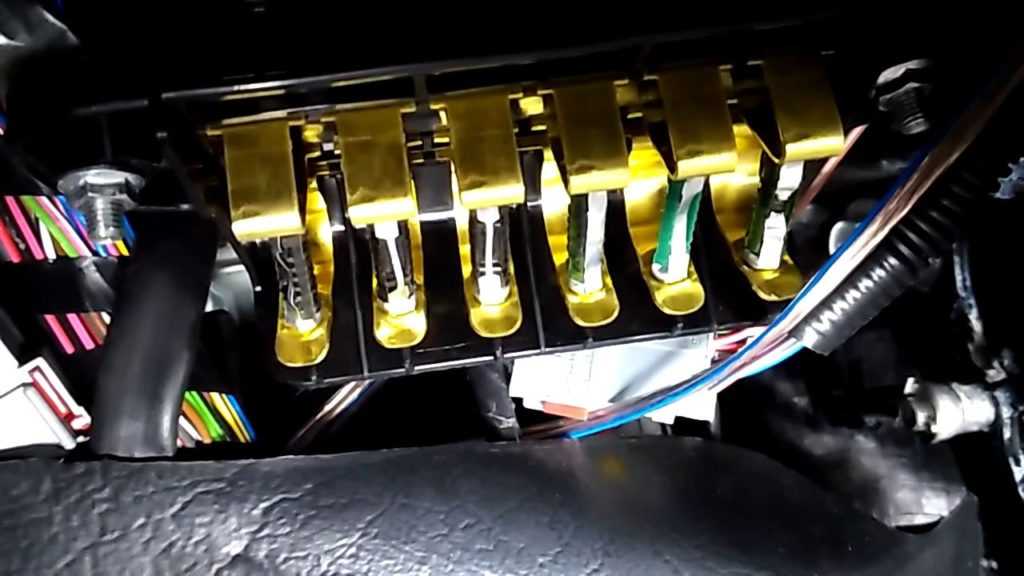

за крышкой блок предохранителей

Расшифровка для автомобилей с 2009 года выпуска

Предохранители монтажного блока в салоне шеви

Обозначение предохранителя (номинальный ток, А)

Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света

Лампа ближнего света (левая блок-фара)

Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар

Левая противотуманная фара

Реле электростеклоподъемников, электростеклоподъемники передних дверей

Реле звукового сигнала, звуковой сигнал, плафон освещения багажника

Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида

Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода

Блок дистанционного управления электропакетом (блокировка дверей)

Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов

Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар

Лампа дальнего света (правая блок-фара)

Правая противотуманная фара

Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений

Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)

Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения

Вентилятор отопителя, предохранитель печки

Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера

Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер

Реле монтажного блока в салоне автомобиля

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
