Модернизация электропривода заслонки отопления на ваз-2110

Устранение неисправностей

Проверка датчика температуры воздуха в салоне

Проверить исправность можно самостоятельно, специальные навыки вовсе не обязательны. Аккуратно извлекаем датчик со штатного места. Находим контакты с тыльной стороны. Мультиметром подаём напряжение 1.2В. Выставляем регуляторы системы автоматического управления отопителем в положение «Min», «Max». Моторчик активироваться не должен.

Второй способ: отключить датчик воздуха салона. Проверить скоростные режимы вентилятора. Первая скорость («А») должна быть неактивна.

Видео: Отопитель ВАЗ 2110, 11, 12. Устройство и принцип работы.

Проверка исправности работы САУО

Исправность работы проверяется мультиметром. Замеряется напряжение на клеммах розового и коричневого проводов, зажигание активировано. Плавно проворачиваем регулятор температуры, на дисплее мультиметра стрелка должна показывать повышение напряжения.

На отопителях старого образца при максимальном напряжении значение контролёра неизменно. Это учитывайте, чтобы не сделать поспешных выводов о неисправности того или иного агрегата.

Причиной неисправности контроллера могут быть и деформированные заслонки. Чтобы убедиться в этом, устранить поломку, разбираем отопитель.

Профилактика заслонки системы отопления ВАЗ 2112

Если быть точным, то осмотру подлежат две заслонки, в таком количестве они представлены в автомобиле ВАЗ 2112. В верхней части регулируется забор холодного воздуха. В нижней части подача тёплого (горячего) воздуха в салон автомобиля. Вследствие изношенности приводного механизма заслонка открывается наполовину, частично, поток воздуха снижен, салон обогревается в недостаточной мере.

Причины поломки:

  • закусывание, заклинивание в процессе работы, из-за отсутствия достаточного количества смазывающего вещества;
  • много мусора, влаги, песка, грязи, что способствовало заклиниванию;
  • выход из строя троса заслонки моторедуктора;
  • многочисленные наслоения, ржавчина, коррозия.

Заслонки старого и нового образца отличаются только по типу уплотнительного кольца. В старых он пластиковый с поролоном, в новых металлический уплотнитель с резиной. Если не слышно хода «шторки», пошевелите её, приведите в движение, предварительно сняв дефлекторы с центральной части торпеды отвёрткой с плоским наконечником. Будьте аккуратны, так как повреждается пластиковая обшивка консоли.

Металлические лучше, практичнее, но они боятся влаги, ржавчины, наслоений. Пластиковые наоборот, деформируются от жары, повышенной температуры.

Второй способ проверки работоспособности заслонки: если лобовое стекло греет горячий воздух, а по бокам или в ноги тёплый, неисправность на лицо. Поток воздуха не поступает — вышел из строя микродектор. Это приводной механизм.

Дефектовка микроредуктора заслонки

Диагностика допустима при наличии специального прибора – омметра. Он предназначен для замера сопротивления в электрической цепи. В контролёрах старого образца показатели в диапазоне 750 — 1250 Ом, в новых 3400 — 5100 Ом.

Дефектовка происходит следующим образом: запускаем силовой агрегат, выставляем температуру на о, ожидаем 15 – 20 секунд, отключаем. Разъединяем контроллеры, замеряем сопротивление при включённом зажигании между контактами Х1.4 и Х1.1.

При максимальной температуре омметр показывает до 5.0 Ом на новом или 1.6 Ом на старом. Отсутствие сопротивления указывает на неисправность: выход из строя датчика микроредуктора. Чаще изнашиваются дорожки, повреждается проводка, перегорает предохранитель. Для замены микроредуктора разбирается печка.

Если мотор вращается только на первых двух скоростных режимах, то ищите причину в резисторе. Он неисправен. Активация только на третьей скорости указывает на работу «напрямую», минуя резисторы. Причина – изношенные дорожки на переключателе, регуляторе температуры.

Сборка

При установке новой заслонке обязательно убедитесь, что вилка, расположенная на ее оси, четко зацепилась с рычагом. Если заслонка оказалась в поднятом положении, вы все сделали верно. В противном случае управлять устройством будет невозможно, потому о восстановлении функциональности печки можно забыть.

Статья в тему: Доработка иммобилайзера на ВАЗ 2110: отключение, перепрограммирование


Расположение заслонки

После этого выполняйте обратную процедуру сборки согласно этапам демонтажа. Залейте назад в систему жидкость охлаждения и проверьте, работает ли новая заслонка на своем месте

Важно убедиться в отсутствии протечек и не плотности соединений шлангов

Включите печку и проверьте, как ведет себя отопитель. Если все в норме, вы провели грамотную и успешную работу, с чем мы вас и поздравляем.

Замена моторедуктора

Если не работает заслонка, то из отопителя дует горячим или холодным воздухом, при этом утрачивается возможность ее регулировки. В такой ситуации моторедуктор салонного отопителя подлежит замене.

Замена заслонки на Приоре начинается с поднятого капота и снятия дворников. Для этого снимаются пластмассовые крышечки и ключом на 14 откручиваются гайки, после чего они легко убираются. Далее демонтируется левое и правое жабо, сняв резиновую накладку, защитные пластмассовые колпачки и открутив шесть винтов. Затем снимается пластиковая шумоизоляция подкапотного пространства, шланг системы охлаждения, проходящий сквозь нее аккуратно отсоединяется от расширительного бачка, затем снимается сам бачок. Чтобы не сливать охлаждающую жидкость, отверстия в нем нужно заткнуть.

Для осмотра моторедуктора отопителя, снимается кронштейн крепления расширительного бачка, открутив два болта под крылом, сняв защиту над левым передним колесом. После этого демонтируется моторчик дворников и трапеция.

Теперь проводится демонтаж узла, предварительно требуется аккуратно отсоединить датчик заслонки печки и контакты электропитания. После этого устанавливаете и проверяете новую запчасть, все собираете в обратном порядке, и замена моторедуктора печки завершена.

Первый шаг: проверка функционирования устройства

  • завести автомобиль;
  • установить регулятор в разные положения;
  • вручную передвинуть заслонку.

Пластиковая заслонка обладает огромным недостатком: при возникновении высоких температур пластик деформируется. В результате этого задвижка может заклинить, а в салон будет поступать только холодный или горячий воздух.

Заслонки старого образца установлены на автомобилях у ВАЗ-2110, выпущенных до 2003 года. В результате ручного движения задвижки можно временно восстановить функциональность печки. Но полноценным ремонтом такую работу назвать нельзя, поскольку через некоторое время рассматриваемая проблема снова заявит о себе.

Важно обратить внимание на то, в каком случае можно управлять задвижкой. Поломка может скрываться в микромоторедукторе в том случае, если управление задвижкой осуществляется при заведенном двигателе и в крайнем положении регулятора

Также не стоит исключать из списка блок управления и микровентилятор. Эти элементы также могут вызвать рассматриваемую проблему.

Неисправность блока управления, вентилятора и моторедуктора свидетельствует о том, что печку необходимо менять. Это единственный вариант решения проблемы. Если не выполнить работу своевременно, автомобилисту нужно готовиться к более серьезным последствиям и дорогостоящему ремонту.

Диагностика проблемы

Если причиной по которой не работает печка ВАЗ-2110 является заслонка, выявить это несложно. Для этого разберите центральный дефлектор, включите зажигание и вращайте рукоятку установки температуры в крайние положения. В исправной печке центральная заслонка не будет стучать, будет полностью открывать и закрывать канал подачи воздуха.

Если заслонка печки не двигается или останавливается в положении, которое не полностью перекрывает воздушный канал, возможно она клинит. Удостовериться в этом можно, подтолкнув заслонку рукой или длинным прутом. Если после этого заслонка станет в нормальное положение, то это и есть причина, по которой она подклинивает. Через посадочное отверстие дефлектора можно оценить состояние заслонки и ее уплотнителей. Если заслонка деформирована, ее изгиб хорошо виден.

Причины плохого обдува ног

Неисправность отопителя

Воздух через салонный фильтр забирается с улицы вращающимися лопастями электромотора отопителя. Через систему заслонок воздух распределяется по воздуховодам и через дефлекторы и нерегулируемые решетки подается в салон.

Воздух, как и любая газообразная среда, стремится пройти по пути с наименьшим сопротивлением. Поэтому логично, что потоки воздуха сначала выходят из центрального и бокового дефлекторов. В последнюю очередь обдуваются ноги водителя и пассажиров. Конструктивно воздуховоды на центральный дефлектор и верхние боковые точки обдува имеют большее сечение, и воздуху по ним пройти значительно легче.

Изначально нужно убедиться, что забору воздуха из атмосферы ничего не мешает. Ведь если воздух будет поступать в недостаточном объеме, то его не будет хватать на подачу ко всем точкам обдува с той интенсивностью, которую рассчитали на этапе проектирования авто.

Проверяем состояние салонного фильтра. Для этого снимаем дворники и жабо. Салонный фильтр находится справа по ходу движения авто под лобовым стеклом. Он закрыт пластиковым кожухом, который крепится четырьмя саморезами. Откручиваем саморезы и извлекаем салонный фильтр. Запускаем двигатель, прогреваем его до рабочей температуры и проверяем работу печки. Если ситуация улучшилась – меняем салонный фильтр и закрываем вопрос.

Вторая распространенная причина – это забитый радиатор отопителя. В этом случае обогрев салона будет слабый, потому что теплый воздух плохо выходит из всех дефлекторов, а не только в ноги. Но дело в том, что при длительной езде первыми начинают промерзать ноги, поэтому и создается впечатление, что проблема в этой части обдува.

Видео: Почему печка не дует в ноги ваз 2111,2110

Диагностируется эта неисправность просто. Находим два патрубка подвода антифриза к радиатору отопителя (резиновые шланги с левой стороны по ходу движения авто). На прогретом двигателе аккуратно прикасаемся поочередно к двум патрубкам при работающей на полную мощность печке. Разница в температуре патрубков должна быть минимальной. Если один патрубок горячий, а второй холодный или еле теплый – промываем или меняем радиатор отопителя.

Проверка работы заслонок

Всего точек выхода воздушных потоков из отопителя на автомобиле ВАЗ-2110 девять:

  • центральный дефлектор;
  • два боковых дефлектора и две решетки обдува лобового стекла;
  • подогрев ног водителя и переднего пассажира;
  • два вывода на подогрев ног задних пассажиров.

В идеально работающей системе напора, создаваемого электродвигателем отопителя, достаточно для создания эффективного потока для обогрева ног. Однако со временем в сочленениях воздуховодов образовываются зазоры, заслонки печки ВАЗ-2110 начинают неплотно прилегать к корпусу. Это ведет к распылению воздушного потока. И в итоге к дальним точкам выхода поступает минимальное количество воздуха.

Для начала демонтируйте панель с центральным дефлектором. Она держится на четырех пластиковых фиксаторах. Чтобы ее снять, просто подденьте за одну из сторон каким-либо подходящим предметом, например, плоской отверткой. Будьте осторожны: фиксаторы хрупкие.

Оцените работу заслонки

В более старых авто, с ручным приводом заслонки, обратите внимание на люфты в сопряжениях тяг. Разбитая система тяг не позволит заслонке плотно прилечь к корпусу в крайнем положении, что вызовет подсос воздуха из холодного контура

Исправляется проблема регулировкой заслонки. В механическом приводе есть возможность укоротить тягу за счет подвижного фиксатора на зубчатой тяге или наконечника с резьбой. В процессе регулировки проверяйте соответствие положения переключателя на панели и фактического положения заслонки.

Еще одна причина, по которой печка ВАЗ-2110 не дует в ноги – нарушение в работе блока системы автоматического управления отопителем (САУО) или моторедуктора печки ВАЗ-2110. В этом случае обычно наблюдается недостаточно теплый или вообще холодный воздух от печки, работающей в режиме максимального обогрева. Связано это с некорректным положением заслонки, в которое ее выставляет моторедуктор.

Оцените работу моторедуктора печки ВАЗ-2110. Для этого визуально проконтролируйте, как он закрывает заслонку при переключении режимов. Проще всего это сделать, демонтировав панель с центральным дефлектором. Переведите рукоятку температуры в крайнее положение (например, выставьте минимальную температуру), затем резко переключите в противоположный режим. Заслонка должна полностью перекрыть видимый с позиции водителя канал. Если этого не происходит – проблема заключается в моторедукторе или блоке САУО. Проверьте исправность моторедуктора и блока.

Основные причины неработоспособности печки ВАЗ-2112

Перед тем как проводить ремонтные мероприятия, крайне важно побеспокоиться об успешной диагностике. Вот в чём заключаются причины этой проблемы:

  • отсутствие возможности регулировки температурного режима;
  • печка не поддаётся изменению скорости отопления;
  • поломка элементов, которые должны распределять тёплые воздушные потоки по всему автомобильному салону;
  • нарушения в температурном датчике, установленном на потолке;
  • неисправность контроллера САУО;
  • протечка тосола.

Проведение диагностических мероприятий позволит понять, в чём заключается проблема и как её можно успешно устранить.

Занимаемся приводом

Одновременно с заменой заслонки проверяем ее привод, и если не работает ММР, необходимо или замена моторчика, или его ремонт. После снятия облицовки и накладки ветрового стекла за вакуумным усилителем ВАЗ 2110 обнаруживаем ММР, отсоединяем два разъема – ММР и микромотора.

ММР нового образца ММР старого образца

Далее откручиваем саморезы и достаем ММР, из которого извлекаем моторчик. Его работа проверяется путем подсоединения к САУО.

Обнаружив, что он нерабочий, можно поменять, но возможен и ремонт. Этапы таковы:

  • Частично отогнув спрессованный бортик, снять крышку;
  • Проверить состояние подшипников, щеток и коллектора;
  • Заменить или исправить их. При стертых зубьях шестерни редуктора ему нужна замена;
  • Для подшипников нужна силиконовая смазка.

Если после ремонта работа моторчика восстановлена, можно собрать ММР и установить его на место. В ВАЗ 2110 это делается так:

  • Штифт рычага ММР нужно ввести в прорезь рычага, который расположен на приводе заслонки печки;
  • Если указанный рычаг повернут не так, нужно двумя проводами подать напряжение 12 В к контактам разъема моторчика (сюда подходят желтые провода), и рычаг встанет в нужное положение;
  • После установки ММР проверьте, как он работает, заодно – как движется привод заслонки печки и работает рычаг управления отопителем для установки температуры в салоне ВАЗ 2110.

https://youtube.com/watch?v=CuGGXakB5Ew

Произведя правильный ремонт заслонки отопителя и ее привода, вы добьетесь того, что работа печки станет стабильной, обеспечивающей вам и пассажирам должный уровень комфорта в холода.

Неисправности и их причины, первичная диагностика

Неисправностей, из-за которых не работает моторедуктор печки ВАЗ-2110 или некорректно реагирует на изменение положения рукоятки, несколько.

  1. Если ЭБУ отправляет некорректный сигнал или не подает питание на сервопривод вообще – заслонка не будет нормально работать. Эта неисправность проявляется в полном отказе привода заслонки (из дефлекторов всегда дует горячий или холодный воздух) или ее частичной работоспособности (при включении некоторых режимов ничего не меняется или заслонка становится в крайнее положение).
  2. Потеря контакта. Окисление или обрыв проводки закономерно выведет из строя микромоторедуктор привода печки.
  3. Поломка электроники переключателя. Переключатель – это простейший набор поочередно замыкаемых контактов при повороте рукоятки. Его неисправность проявляется в «выпадении» одного или нескольких режимов.
  4. Перегорание моторчика. Редкая неисправность. Наблюдается в сырую погоду при нарушении герметичности корпуса или после скачка напряжения в бортовой сети.
  5. Заклинивание редуктора. Пластиковые шестерни иногда из-за перекоса или попадания инородных тел между зубьями заклинивают.
  6. Разрушение привода. У сервоприводов старого образца обламывается тяга, у новых моторчиков сворачиваются грани приводного вала. Эта поломка предусматривает только замену микромоторедуктора печки ВАЗ-2110.

Как заменить радиатор печки ваз 2114

В этом разделе вы познакомитесь с тем, как самостоятельно произвести замену радиатора печки. Начните со слива охлаждающей жидкости, которая находится в системе. После того, как выполнили эту работу, можете снимать панель приборов. А теперь проходимся по пунктам:

  1. В своем салоне, непосредственно под панелью приборов, отсоедините пару шлангов, которые идут к патрубкам крана отопителя .
  2. Чтобы выполнить эти манипуляции без проблем, ослабьте хомуты.
  3. Такие же действия проделайте в пространстве под капотом: отсоединяем шланги от самих патрубков крана, открутите гайки, которые крепят радиатор, снимите кран с щитка.
  4. Снимите держатель тяги крана.
  5. Отсоедините тягу от рычага.
  6. Перейдите в салон, снимите чехол с ручки переключения передач.
  7. Уберите пластиковую накладку облицовки: она расположена под тормозом (ручным).
  8. Открутите и снимите накладку пола (заднюю): она расположена между сидениями. Для удобства сдвиньте ее назад.
  9. Отсоедините от корпуса печки воздухоотвод (салонный) и извлеките его.
  10. Отсоедините разъем от электродвигателя и резистора.
  11. Справа и слева от отопителя открутите 2 пары гаек.
  12. Снимите радиатор с панелью управления.
  13. Произведите замену.
  14. Процесс сборки начните в обратном порядке.

В дополнение к сказанному можно посмотреть видео с ремонтом рамки радиатора, так же больше о радиаторе печки и его замене тут и тут

и еще один небольшой сюжет:

Принципы вентиляции салона

Прежде чем разобраться с причинами неисправности, следует знать принцип устройства и правила, по которым осуществляется вентиляция. Итак:

  • В салон воздух подается через отверстия, имеющиеся в накладке на ветровом стекле: при движении автомобиля произвольно, или принудительно с помощью вентилятора печки – отопителя.
  • Выходит воздух через щели между внутренними панелями дверей и между обивками, затем через отверстия находящиеся на торцах дверей. Теплоизоляцию салона улучшают клапаны встроенные в отверстия, которые пропускают воздух наружу, и препятствуют его поступлению во внутрь автомобиля.
  • На ветровое стекло направляется основная часть воздуха, в центральную часть и боковым стеклам потоки направляются через дефлекторы, перекрываемые заслонками.
  • Воздух к ногам водителя и рядом с ним сидящему пассажиру подается посредством двух пар дефлекторов: одна пара расположена у пола, другая – на уровне коленей.
  • Через накладку, расположенную на тоннеле пола и двух воздуховодов, встроенных под передними сидениями, воздух подается к ногам пассажиров, находящихся сзади.
  • Для предотвращения поступления наружного воздуха, особенно если участок дороги загазован, задымлен или очень пыльный имеется система рециркуляции воздуха. Когда на панели приборов утапливается кнопка рециркуляции, открывается электропневмоклапан. В этом случае под действием разрежения, возникающего во впускном трубопроводе, перекрывается доступ наружного воздуха, заслонкой системы рециркуляции, в салон автомобиля.
  • Температура воздуха регулируется ручкой контролера от 16°С до 30°С.
  • Информацию о температуре с ее датчика считывает блок, имеющий микровентилятор, расположенный на потолке. Блок включает микромотор, при возникновении разницы температуры, который управляет заслонками отопителя. Когда заслонка займет нужное положение, от датчика поступает сигнал на блок управления, отключающий микромотор.

Принцип работы отопителя печки на ВАЗ 2110 2111 2112

На ВАЗ 2110, 2111, 2112 кран отопителя отсутствует. Управление температурой в салоне осуществляется за счет воздушной заслонки, которая регулирует поток горячего воздуха в салон. Тосол поступает в печку и летом, из-за этого некоторые автолюбители дополнительно ставят кран для перекрытия подачи тосола в летний период эксплуатации. Система управления отопителем ВАЗ-2110 автоматическая, температура поддерживается с точностью до 2-х градусов Цельсия. Кроме того, управлять воздушной заслонкой предпочтительнее, чем краном (он может закисать или заклинивать).

Поступающий в салон воздух при необходимости подогревается, проходя через радиатор отопителя, и распределяется в соответствии с положением рукоятки управления потоками воздуха. Основная часть воздуха направляется на ветровое стекло и — через перекрываемые заслонками дефлекторы — к боковым стеклам и в центральную часть салона. Также воздух подается к ногам водителя и сидящего впереди пассажира через две пары дефлекторов (одна пара — на уровне коленей, другая — у пола) и к ногам задних пассажиров через накладку на тоннеле пола и два воздуховода под передними сиденьями.

Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна, только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

Вентилятор имеет три режима работы: малая скорость, средняя и автоматический ее выбор (определяется блоком управления). Электродвигатель вентилятора — коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Потребляемая сила тока при максимальной частоте вращения — 14 А.

В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую (максимальная скорость) или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в цепь включены обе спирали, вентилятор вращается на малой скорости, если только одна (0,23 Ом) — на средней.

Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя — можно нарушить балансировку. Электродвигатель ремонту не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора.

Детали отопителя (ВАЗ 2110 2111 2112): 1 — электропневматический клапан; 2 — передний корпус воздухозаборника отопителя; 3 — водоотражательный щиток воздухозаборника; 4 — клапан управления заслонкой рециркуляции; 5 — заслонка рециркуляции воздухозаборника; 6 — задний корпус воздухозаборника отопителя; 7 — заслонка канала отопителя; 8 — заслонка управления отопителем; 9 — радиатор; 10 — кожух радиатора отопителя; 11 — штуцер пароотводящего шланга; 12 — штуцер подводящего шланга; 13 — штуцер отводящего шланга; 14 — электродвигатель отопителя с вентилятором; 15 — корпус электродвигателя; 16 — опорная площадка рычага привода заслонки управления отопителем; 17- рычаг привода заслонки управления отопителем; 18 — микромоторедуктор привода заслонки; 19 — резистор; 20 — крышка кожуха отопителя.

Радиатор отопителя (печки) установлен под панелью приборов горизонтально, в пластмассовом кожухе, и состоит из двух пластмассовых бачков (левый — с пароотводным штуцером) и двух рядов алюминиевых трубок с напрессованными пластинами. В зависимости от положения заслонок, через радиатор проходит часть забираемого воздуха (в крайних положениях заслонок проходит весь воздух или не проходит вообще), остальная же его часть минует радиатор.

В отличие от прежних моделей ВАЗа, здесь отсутствует кран, перекрывающий поток охлаждающей жидкости через радиатор печки, таким образом, при работающем двигателе радиатор отопителя всегда нагрет. Такая конструкция обеспечивает малую инерционность системы при пуске (заданная температура воздуха достигается быстрее) и отсутствие протечек, связанных с негерметичностью крана.

Управление отопителем осуществляется по командам от электронного блока управления.

Популярные проблемы

Чаще всего владельцы отечественной «десятки» сталкиваются с ситуациями относительно печки, когда регулятор не отвечает на манипуляции пользователя. То есть регулятор не срабатывает. Какое бы положение вы ни выбрали, из воздуховодов поступает или холодный или только горячий воздух.

Схема

Причины поломки заслонки бывают разные

Причины поломки Характеристика
Заклинил микромоторредуктор Этот элемент отвечает за управление приводом заслонки
Проблема в блоке управления Его следует проверить для того, чтобы понять, виновен ли микромоторедуктор, заслонка, или все же блок управления
Пластиковые заслонки сместились со своего посадочного места, их заклинило, из-за чего управлять печкой невозможно. Это характерно для заслонки печки ВАЗ 2110 старого образца, когда еще использовался пластик для данного компонента.

Когда редуктор функционирует, но заслонка все равно не совершает повороты, можно услышать характерные звуки — щелчки. Это говорит о том, что внутри гнезда поворачивается вал квадратной формы.

Излечить подобную неисправность можно одним единственным способом — извлечь старую заслонку из пластика с утеплителем из поролона, и поменять ее на новую, современную. Заслонки нового образца выполняют из металла, а уплотнитель для нее — из резины.

Ремонт заслонки печки ВАЗ-2110

Ремонт заслонки производится только в ситуации, когда её перекосило или заклинило в определённом положении. Назвать это ремонтом очень сложно, это чаще всего вынужденная мера продления на короткий промежуток времени её функционирования. Если проблемы с задвижкой или её приводом имеются, то в скором времени всё же придётся разбирать печку и производить замену вышедших из строя деталей.

Ремонт заключается в установке задвижки на штатное посадочное место. Для этого разбирать полностью отопитель не потребуется. Достаточно при включённом зажигании попробовать с помощью ручной регулировки попытаться усадить задвижку на посадочное место. А также можно снять дефлектор и рукой попытаться активировать заслонку. Если она начала двигаться, значит, у вас получилась временная мера по устранению неисправности. Однако, как ранее было указано, это условное устранение проблемы. В случае заклинивания детали, в скором времени предстоит её замена, так как печка правильно функционировать не будет.

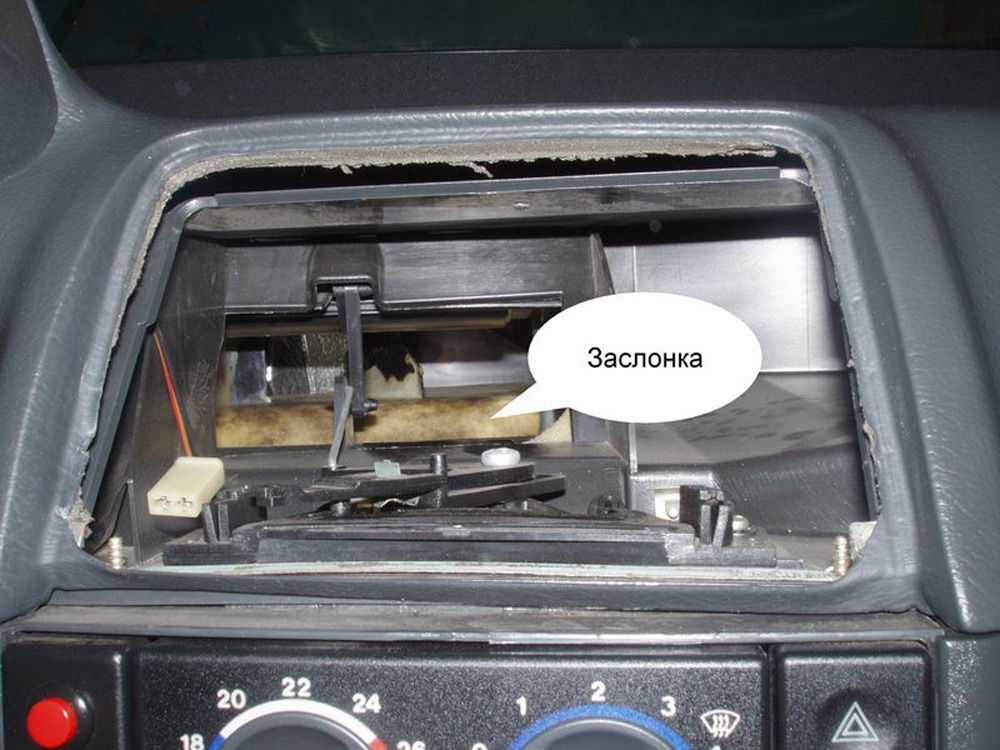

Местонахождение заслонки печки автомобиля ВАЗ-2110

Если после восстановления производительности заслонки при включённом зажигании есть возможность только ручного управления задвижкой, тогда источником поломки является микроредуктор.

Ремонт и восстановление заслонки печки

Деформированная заслонка отопителя ВАЗ — 2110 ремонту не подлежит, ее нужно только менять. При этом на замену лучше приобрести металлическую деталь, которая не так восприимчива к температурному воздействию.

Какая бы печка ни была установлена на ВАЗ-2110, для выполнения ремонтных работ, отопитель нужно полностью разбирать. При этом процесс демонтажа и разборки зависит от конструкции печки.

Положительным моментом устройства отопителя на ВАЗ — 2101 является его расположение – чтобы добраться к нему и к заслонкам можно из подкапотного пространства и переднюю панель снимать не придется.

Разборка печки старого образца

Для примера рассмотрим, как выполняется разборка отопителя старого образца:

  1. Снимаем клемму с АКБ.
  2. Снимаем дворники, уплотнитель, демонтируем с авто воздухозаборник возле лобового стекла («жабо»), в процессе потребуется отсоединение трубок форсунок стеклоомывателя.
  3. Демонтируем утеплитель, который отделяет корпус печки от моторного отсека.
  4. Снимаем моторедуктор.
  5. Разделяем корпус печки и воздушного фильтра на две половины. Для этого выкручиваем стяжные болтики по периметру корпусов и снимаем крепежные скобы.
  6. Разъединяем провода питания вентилятора.
  7. Снимаем наружную половину корпуса воздушного фильтра и отопителя (вместе с вентилятором).
  8. Демонтируем внутреннюю часть корпуса вентилятора.

После этого появится доступ к заслонкам. Если предполагается только ремонт или замена заслонок печки, сливать антифриз не требуется, поскольку радиатор печки останется на месте и извлекаться не будет.

Перед снятием заслонок внимательно осмотрите и запомните их положение, способ их зацепления. Дальнейшие действия зависят от характера повреждения. Деформированные детали заслонки ремонту не подлежат, и их нужно только менять. Что касается поврежденных тяг и рычагов, то попытайтесь их отремонтировать или просто замените. Поврежденный уплотнитель заменяется.

Собирая печку, особое внимание уделите зацеплению заслонок. Сделайте так, как было до разборки, иначе заслонки будут работать неправильно, что скажется на работоспособности отопителя

Разборка и ремонт отопителя нового образца

Печки нового образца разбираются по-другому:

  • отключаем клемму аккумулятора, сливаем антифриз;
  • демонтируем «жабо» и утеплитель;
  • отсоединяем провода питания вентилятора и микромоторедуктора;
  • отворачиваем крепежи, которыми корпус печки фиксируется к кузову;
  • отсоединяем патрубки подачи охлаждающей жидкости в радиатор печки;
  • извлекаем из авто печку вместе с корпусом фильтра.

После этого разбираем корпус печки, разделив его на две половины, предварительно отсоединив корпус воздушного фильтра и сняв крепежные скобы. Далее меняем или ремонтируем заслонку, собираем отопитель и устанавливаем на авто.

Отметим, что выше указаны общие алгоритмы работ, в действительности же демонтировать печку не так просто, поскольку многие крепежи находятся в труднодоступных местах, иногда приходятся отсоединять или снимать элементы, затрудняющие или мешающие снятию узла.

Видео: Почему не греет печка ВАЗ 2110. Доработка заслонки.

Автомобили тольяттинского автоконцерна собраны на среднем уровне. Известны некоторые недостатки, которые касаются многих моделей автомобилей. В данном случае речь идет о печке модели ВАЗ 2110. Несмотря на то, что производитель учитывает предыдущие недостатки, в «десятке» система распределения воздуха считается слабым местом. В тоже время, если регулярно проводить профилактическую работу, то можно избежать дорогостоящего ремонта.

Транспортное средство предназначено для передвижения, а также обеспечения пассажиров определенным уровнем комфорта. Не последнюю роль в этом играет печка. Задача рассматриваемого узла автомобиля ВАЗ-2110 заключается в том, чтобы поддерживать оптимальный режим температуры.
