Не работает вентилятор радиатора ваз 2107

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Заезженная тема: Вентилятор и монтажный блок ВАЗ 2107

Возвращаюсь к уже заезженной проблеме с монтажными блоками нового образца. Суть проблемы заключается в том что при установке монтажного блока нового образца на карбюраторную классику перестаёт работать вентилятор охлаждения. Проблема это не новая и в интернете есть полно статей как это исправить, но всё таки найти полную информацию (что называется для чайников) в интернете очень трудно, поэтому решил выложить внятную статью про решение этой проблемы.

Решение проблемы: За включение вентилятора охлаждения отвечает 4 реле в монтажном блоке

Обычно при покуке блока в нём стоит перемычка между 30 и 87 контактами вместо полноценного реле.

Для начала необходимо распаять недостающий штырёк, он имеет маркировку 7Ш,7 (зелёный цвет) и идёт на 86 контакт реле.

Тут всё просто, берём штырёк либо от старого блока, либо просто металлическую пластину вытачиваем под размер и впаиваем на место:

С 86 контактом разобрались. Теперь необходимо подать + на 85 контакт реле. Тут много способов, самый грамотным на мой взгляд является сделать всё по схеме и вместо отсутствующей дорожки в блоке просто кинуть провод:

Вставляем вместо перемычки обычное 4-х контактное реле и всё готово!

При такой компоновке напряжение к вентилятору подаётся через 4 реле и 10 предохранитель, как и положено по схеме.

Надеюсь кому-нибудь поможет данная статья

Спасибо за внимание

Механическое принудительное охлаждение радиатора Ваз 2107

На старых моделях ВАЗ радиатор охлаждался при помощи крыльчатки, насаженной на ротор водяной помпы. Такое решение обеспечивало постоянный обдув радиатора при заеденном двигателе. Учитывая, что конструкция ВАЗ 2107 мало отличается от «предшественников», установить такую крыльчатку не составит труда.

Достоинство такого решения – надежность. Принудительный механический обдув радиатора гарантирует, что автомобиль не закипит, стоя в пробке в жаркий день. Но при этом эффективность обдува на малых оборотах снижается в сравнении с электрическим обдувом. Зимой проявляется еще один недостаток принудительного охлаждения – холодный двигатель дополнительно обдувается вентилятором, что немного замедляет его прогрев. Тот факт, что вентилятор обдувает радиатор на холодном двигателе, никак не влияет на скорость прогрева при условии работающего термостата. Дело в том, что до прогрева двигателя охлаждающая жидкость циркулирует по малому контуру, минуя радиатор.

Механический привод вентилятора охлаждения ВАЗ 2107 можно усовершенствовать:

  • Установить диффузор, направляющий поток воздуха через соты радиатора. Это улучшит эффективность охлаждения.
  • Сместить радиатор немного назад, поближе к крыльчатке. Для этого можно наклонить его верхнюю часть, используя для крепления планки из жесткой стали. Планки надо рассчитать так, чтобы расстояние между радиатором и крыльчаткой было примерно 2040 мм.

Таким образом можно обезопасить автомобиль от перегрева.

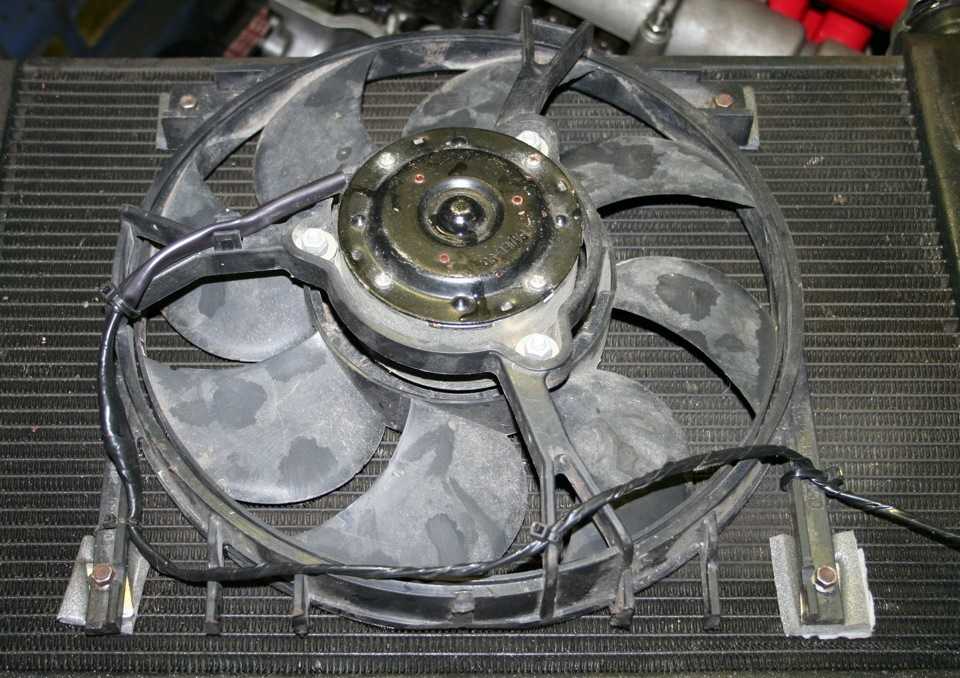

Проведение проверки и замены электродвигателя

Более сложным вариантом работ является проверка и замена электродвигателя. Она выполняется по инструкции:

  1. Отсоедините штекер питания вентилятора. К разъему вентилятора подключите два провода, при этом такой длины, чтобы их можно было довести до клемм АКБ. После подключения к штекеру подведите провода к аккумулятору и посмотрите на реакцию вентилятора. Отсутствие реакции означает, что его нужно заменить.
  2. Если он заработал, то необходимо проверить, подается ли напряжение. Для этого необходимо щупы вольтметра разместить на контактах второй половины штекера. После этого запустите двигатель. Если у вас карбюраторный мотор, то нужно дополнительно замкнуть при помощи отвертки контакты датчика температуры. Посмотрите на показания вольтметра, напряжение должно быть от 11,7 до 14,5 В. Если у вас инжектор, то нужно дождаться, когда температура достигнет значения +85…+95 °С. После этого бортовой компьютер подаст на реле сигнал о включении вентилятора. Как только это случится, посмотрите на показания прибора, они должны быть в тех же пределах. Недостаточное напряжение или его отсутствие свидетельствует о проблемах в цепи питания.
  3. После проведения проверки, когда вы поняли, что не запускается вентилятор из-за двигателя, необходимо провести его замену. Для этого торцевыми ключами удалите два крепежа кожуха вентилятора к генератору.
  4. Потяните кожух на себя, освободите провода из фиксатора. Для этого пассатижами сожмите лепестки крепления, а затем вытолкните их.
  5. Демонтируйте вентилятор. Удерживая крыльчатку, открутите центральную гайку ее крепления ключом на 13.
  6. Удалите крыльчатку с вала. Открутите ключом на 10 крепления электродвигателя.
  7. Снимите электромотор и замените его на новый. После этого вам необходимо провести обратную сборку конструкции.

Температурные датчики выходят из строя редко, поэтому на их проверке и замене мы не будем останавливаться подробно. Чаще всего проблема кроется в электромоторе или цепи питания.

Сегодня поговорим о том, по каким причинам не включается вентилятор ВАЗ 2107 (инжектор и карбюратор). Немногим ранее мы разобрались, как усовершенствовать систему охлаждения двигателя. Вся процедура простая и не требует больших знаний. Но не менее насущная проблема – вентилятор отказывается включаться своевременно. Постараемся выяснить, почему это происходит.

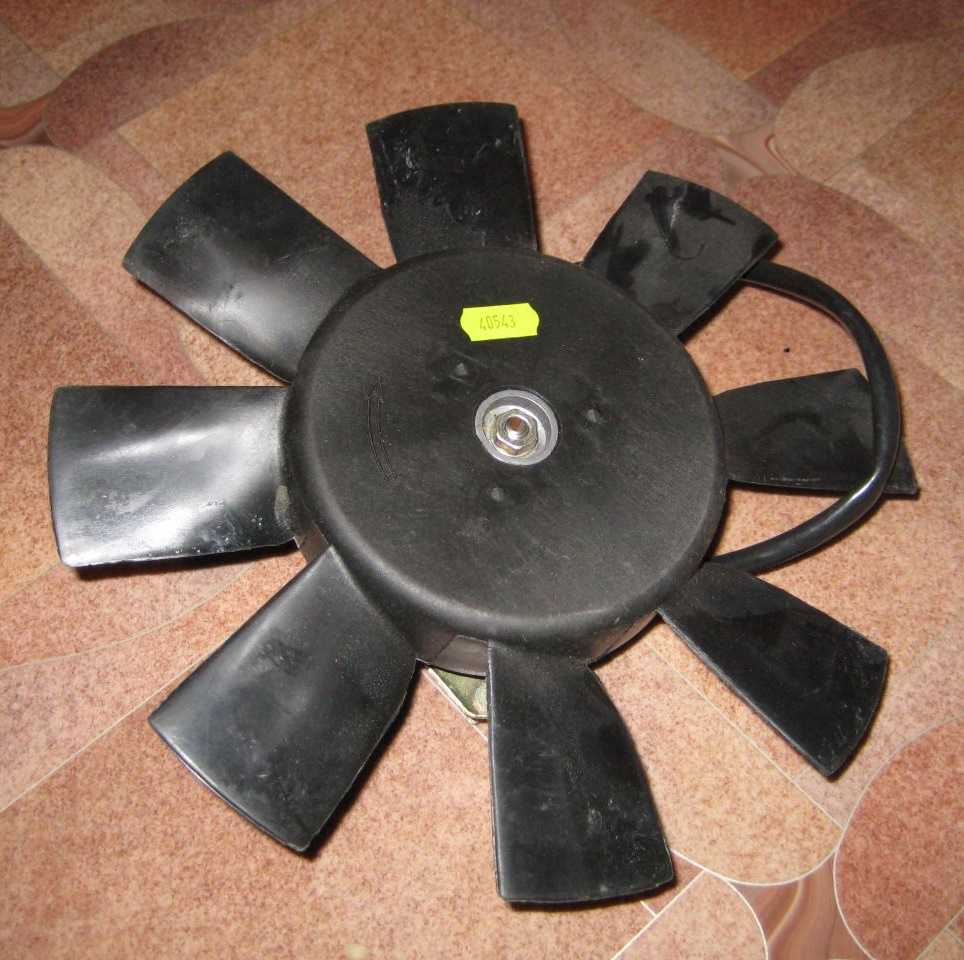

Электромотор вентилятора

Электрический двигатель является основным узлом устройства. В ВАЗ 2107 применялись два типа моторов: МЭ-271 и МЭ-272. По характеристикам они практически идентичны, а вот что касается конструкции, то она несколько отличается. В двигателе МЭ-271 корпус штампованный, т. е. неразборный. Он не нуждается в периодическом обслуживании, однако в случае неисправности, его можно только заменить.

Не каждый электродвигатель вентилятора можно разобрать

Устройство и характеристики электродвигателя вентилятора

Конструктивно мотор состоит из:

  • корпуса;
  • четырёх постоянных магнитов, приклеенных по окружности внутри корпуса;
  • якоря с обмоткой и коллектором;
  • щёткодержателя со щётками;
  • шарикового подшипника;
  • опорной втулки;
  • задней крышки.

Электромотор МЭ-272 также в обслуживании не нуждается, но в отличие от предыдущей модели в случае необходимости его можно частично разобрать и попытаться восстановить. Разборка осуществляется путём отворачивания стяжных болтов и снятия задней крышки.

МЭ-272 имеет разборную конструкцию

На практике ремонт электровентилятора нецелесообразен. Во-первых, запчасти к нему можно купить только бывшие в употреблении, а во-вторых, новое устройство в сборе с крыльчаткой стоит не больше 1500 рублей.

Таблица: основные технические характеристики электродвигателя МЭ-272

Характеристики Показатели
Номинальное напряжение, В 12
Номинальная частота вращения, об/мин 2500
Максимальный ток, А 14

Принудительное включение вентилятора

Если датчик вентилятора Ваз 2107 сломан, вполне можно ехать по хорошей дороге, не замечая этого. Но стоит съехать на проселок или попасть в городские пробки, двигатель начнет перегреваться. Замена датчика вентилятора не представляет большой сложности, но требует слива охлаждающей жидкости. Даже если под рукой окажется запасной датчик, заменить его в дороге проблематично. Выйти из ситуации можно проще.

Необходимо проделать следующие операции:

  • отключить “массу”;
  • снять два провода с выводов датчика и соединить (“закоротить”) их;
  • изолировать оголенные контакты соединенных проводов;
  • подключить “массу”.

В этом случае вентилятор будет работать непрерывно. Чтобы выключить его, придется отключать массу и разъединять контакты.

Если вы уже испытывали проблемы в дороге с датчиком вентилятора, можно установить на автомобиле цепь принудительного включения вентилятора, работающую параллельно датчику. Для этого достаточно подключить к клеммам, идущим к контактам датчика, пару проводов и протянуть их в салон двигателя. На приборной панели установить отдельную кнопку (тумблер) и подключить к ней провода так, чтоб иметь возможность замыкать их при необходимости.

В этом случае при неисправностях датчика не будет необходимости лезть под капот, чтобы принудительно запустить вентилятор.

Совершенствование системы охлаждения с электровентилятором

Для улучшения охлаждения можно заменить стандартный вентилятор охлаждения ВАЗ 2107 на более мощный и совершенный. В этом качестве подойдут вентиляторы от «калины» или «приоры». Особенно эффективен вентилятор с восьмью лопастями, обеспечивающий особенно сильный поток воздуха.

Стоит учесть, что система охлаждения ВАЗ 2107 изначально спроектирована для эффективной работы. Если она не справляется, причина кроется не в неэффективном штатном аккумуляторе, а забитых сотах радиатора или недостатке охлаждающей жидкости в системе. Поэтому в случае перегрева двигателя при работающем вентиляторе, стоит проверить уровень охлаждающей жидкости и прочистить соты радиатора (или заменить его).

Не работает

Поэтому, поиск причин не включения вентилятора, начинают со снятия разъёма с датчика, при включённом зажигании. Если сам вентилятор исправен, то он должен заработать. Вставив в клеммы разъёма нагрузку, в виде лампочки, вентилятор должен остановиться. Таким образом, Вы проверяете электрическую цепь электродвигателя вентилятора. В этом случае она будет исправна, а датчик вентилятора придётся заменить. Правда следует отметить, что в продаже, бывают и некондиционные датчики, которые при установке на двигатель также, работать не будут.

Если после снятия разъёма с датчика, вентилятор не заработал, то его работоспособность нужно проверить, подсоединив его напрямую к аккумуляторной батарее. Вариантов эксперимента, всего два. Если вентилятор работает, то придётся проверять работоспособность предохранителя, защищающего эту цепь, реле вентилятора и ЭБУ. А если вентилятор не заработает, то придётся проверять состояние его щёток, на предмет их износа.

На карбюраторных двигателях автомобиля ВАЗ-2107, в электрической цепи включения вентилятора будет отсутствовать ЭБУ, а некоторых «семёрках» даже не ставят и реле включения вентилятора. Поэтому найти причину, по которой вентилятор не включается в работу гораздо проще и с этим могут справиться многие водители автомобилей ВАЗ-2107.

Инструкция: замена решетки радиатора.

Какой термостат лучше поставить http://vz07-up.ru/ssh/termostat.html#t2.

Схема

Представляем вам схему включения электровентилятора охлаждения радиатора на ВАЗ-2107, ВАЗ-2105 и ВАЗ-2104. В этой схеме в блоке предохранителей присутствует реле, соответственно датчик может устанавливаться слаботочный.

Алгоритм поиска неисправности

Если на вашей ВАЗ 2107 (карбюратор) не срабатывает электровентилятор охлаждения, нужно совершить следующие действия:

Заглушить двигатель и включить зажигание.
Плоской отверткой замкнуть выводы датчика включения вентилятора

Обратите внимание на то, что все управление идет по массе. Если включился вентилятор, то неисправен датчик

Если же не работает, то причина кроется глубже.
Отключите колодку от электровентилятора и подайте питание от аккумулятора напрямую. Вращающийся ротор говорит о том, что двигатель работает. Если же электровентилятор не срабатывает даже так, придется думать насчет его замены.
Если вентилятор и датчик исправны, нужно проверить электромагнитное реле (если имеется в схеме).
Последними проверяются провода. Очень часто происходит окисление в местах соединения с кузовом автомобиля. А иногда и вовсе случается банальный обрыв.

Этот же алгоритм отчасти можно применить и к автомобилям, на которых установлен инжектор.

Но чтобы сравнить и оценить разницу, стоит рассмотреть и такие машины.

Диагностика и ремонт

Проверку вентилятора и элементов его электрической цепи рекомендуется проводить в следующем порядке:

  1. Предохранитель.
  2. Реле.
  3. Электродвигатель.
  4. Датчик температуры.

Проверка работоспособности предохранителя

Предохранитель обычно проверяется в первую очередь, так как этот процесс наиболее простой и не занимает много времени. Для его осуществления потребуется только автотестер или контрольная лампа. Суть диагностики заключается в том, чтобы определить, пропускает ли он электрический ток.

Предохранитель цепи вентилятора установлен в монтажном блоке автомобиля, который расположен в моторном отсеке. На схеме он обозначен как F-7 с номиналом 16 А. Для его проверки и замены необходимо выполнить следующие работы:

  1. Отсоединить минусовую клемму от АКБ.
  2. Снять крышку монтажного блока.
  3. Найти предохранитель F-7 и изъять его из посадочного места.

Диагностика реле

Как мы уже говорили, в инжекторных «семёрках» для разгрузки электрической цепи вентилятора радиатора предусмотрено реле. Оно установлено в дополнительном монтажном блоке, расположенном под вещевым ящиком в салоне машины, и обозначено, как R-3.

Проверить реле самостоятельно довольно проблематично. Гораздо проще взять новое устройство и установить его на место диагностируемого. Если электровентилятор включится при нагреве хладагента до нужной температуры, значит, проблема была именно в нём.

Проверка и замена электродвигателя

  • вольтметр или многофункциональный автотестер;
  • два отрезка проводов;
  • торцевые ключи на «8», «10» и на «13»;
  • пассатижи.

Порядок работ следующий:

  1. Рассоединяем разъем питания вентилятора.
  2. К контактам половинки разъёма, что идёт от электродвигателя подсоединяем два провода, длины которых должно хватить, чтобы подключить их к клеммам батареи.

Диагностика и замена температурного датчика

Датчики температуры карбюраторных и инжекторных «семёрок» отличаются не только конструкцией, но и принципом действия. У первых датчик просто замыкает-размыкает контакты, а у вторых он меняет значение своего электрического сопротивления. Рассмотрим оба варианта.

Карбюраторный двигатель

Из инструментов и средств понадобятся:

  • рожковый ключ на «30»;
  • накидной ключ или головка на «13»;
  • омметр или автотестер;
  • жидкостный термометр с диапазоном измерения до 100 ОС;
  • чистая ёмкость для сбора хладагента;
  • ёмкость с водой;
  • газовая (электрическая) плита или бытовой кипятильник;
  • сухая чистая тряпка.

Алгоритм проверки и замены следующий:

  1. Подставляем ёмкость под пробку на блоке цилиндров силовой установки.

Инжекторный двигатель

В инжекторной «семёрке» предусмотрено два температурных датчика. Один из них работает в паре с прибором, показывающим температуру хладагента водителю, другой — с ЭБУ. Нам нужен именно второй датчик. Как уже упоминалось, он установлен на патрубке рядом с термостатом. Для его проверки и замены нам потребуются:

  • автотестер или мультиметр с возможностью измерения напряжения и сопротивления;
  • рожковый или накидной ключ на «19»;
  • жидкостный термометр с амплитудой измерения температуры до 100 ОС;
  • термоустойчивая ёмкость с водой;
  • кипятильник или плита (для нагрева ёмкости с водой);
  • чистая сухая тряпка.

Порядок работ такой:

  1. Находим датчик. Отсоединяем от его контактов разъём.

Не работает вентилятор ваз 2107

На автомобили ВАЗ-2107, за годы их выпуска, устанавливались, как карбюраторные, так и впоследствии, инжекторные двигатели. Поэтому, электрические схемы подачи напряжения на электродвигатель вентилятора системы охлаждения двигателя, друг от друга отличаются.

На инжекторных двигателях ВАЗ-2107, двух контактный датчик вентилятора, который стоит в верхнем патрубке, при поднятии температуры охлаждающей жидкости выше той, на которую рассчитан, он должен подать сигнал на ЭБУ. Электронный блок управления, проанализировав сигнал, через реле включает вентилятор.

Поэтому, поиск причин не включения вентилятора, начинают со снятия разъёма с датчика, при включённом зажигании. Если сам вентилятор исправен, то он должен заработать. Вставив в клеммы разъёма нагрузку, в виде лампочки, вентилятор должен остановиться. Таким образом, Вы проверяете электрическую цепь электродвигателя вентилятора. В этом случае она будет исправна, а датчик вентилятора придётся заменить. Правда следует отметить, что в продаже, бывают и некондиционные датчики, которые при установке на двигатель также, работать не будут.

Если после снятия разъёма с датчика, вентилятор не заработал, то его работоспособность нужно проверить, подсоединив его напрямую к аккумуляторной батарее. Вариантов эксперимента, всего два. Если вентилятор работает, то придётся проверять работоспособность предохранителя, защищающего эту цепь, реле вентилятора и ЭБУ. А если вентилятор не заработает, то придётся проверять состояние его щёток, на предмет их износа.

На карбюраторных двигателях автомобиля ВАЗ-2107, в электрической цепи включения вентилятора будет отсутствовать ЭБУ, а некоторых «семёрках» даже не ставят и реле включения вентилятора. Поэтому найти причину, по которой вентилятор не включается в работу гораздо проще и с этим могут справиться многие водители автомобилей ВАЗ-2107.

2 комментария

Спасибо, помогли. Доступно и понятно.

Инж. Снимаю фишку с датчика — не крутит. Вентилятор рабочий (подключал напрямую), папки-мамки заменил, предохранитель цел (сигнал работает), менял реле Р3 под бардачком — никаких изменений. Реле щелкают при включении зажигания. Не смотрел только БП на предмет погоревшей дорожки. Подскажите в чем проблема.

  • ВАЗ 2107
  • 2109
  • 2110
  • 2112
  • 2114
  • 2115
  • Vesta
  • Калина
  • Лада Приора
  • Лада Гранта
  • Лада Ларгус
  • Chevrolet Niva

ГАЗ

  • Газель

Волга
Renault

  • Logan

Megane
Sandero
Scenic
Symbol
Laguna
Fluence
Hyundai

  • Accent

Getz
Solaris
Skoda

  • Octavia II

Fabia II
Volkswagen

  • Jetta V

Tiguan
Passat
Уаз

  • Патриот

3151
Daewoo

  • Nexia

Matiz
Chevrolet

  • Aveo

Lanos
Lacetti
Cruze
Ford

  • Focus 2

Fusion
Mondeo 4
KIA

  • Rio 2

Spectra
Ceed
Audi

  • 80

A4
Nissan

  • Qashqai

Chery

  • Tiggo

Amulet
Opel

  • Astra

Corsa
Zafira
Mitsubishi

  • Lancer

Последние записи:

  • Audi встанет во главе научно-исследовательских работ Volkswagen Group

  • Рестайлинг Hyundai i30 2021 модельного года
  • Volvo пересматривает концепцию автономного управления автомобилями
  • Подробности о новом Kia Sorento 2021 перед дебютной презентацией в Женеве

О нас:

Каждый из нас сталкивается с проблемами во время эксплуатации автомобиля. Это всегда неприятно. Однако, иногда эти проблемы можно решить самостоятельно. Основная цель этого сайта — помочь автомобилистам избежать лишних затрат при ремонте автомобилей, подсказав причины неисправности и варианты ее устранения. Мы нацелены на живое общение, поэтому надеемся на Ваши комментарии и взаимопомощь другим автомобилистам. Спасибо, что Вы с нами и удачи на дорогах!

Контакты:

Все права на материалы, публикуемые на данном сайте, принадлежат редакции сайта, за исключением случаев перепечатки чужих материалов, и охраняются в соответствии с законодательством РФ. Если Вы нашли свою фотографию или текст на нашем ресурсе — скажите нам об этом. Мы укажем Ваше авторство или удалим материал.

Процесс замены датчика на карбюраторном двигателе

Здесь процесс может показаться более сложным. Ведь учитывая, что датчик расположен внизу, придется сливать охлаждающую жидкость. А для этого нужно искать смотровую яму, снимать защиту двигателя и т. п. Но можно этого и не делать. Достаточно просто быстро завернуть новый датчик на место старого. Естественно, немного охлаждающей жидкости при этом выльется, но ее количество ограничится 20-30 мл. Кроме того, под место соединения всегда можно подставить правильно обрезанную пластиковую бутылку.

Итак, подготовьте новый датчик и гаечный ключ на «30». Отсоедините провода от устройства. Аккуратно ключом отверните датчик. Продолжите его откручивание рукой, прижимая к корпусу радиатора. Когда датчик сойдет с резьбы, отверстие можно зажать пальцем, а другой рукой начать вкручивать новый элемент. Не умудритесь при этом потерять уплотнительное кольцо, которое надето на резьбовую часть устройства. Вот, собственно, и весь процесс. Остается подключить к нему провода, запустить силовой агрегат и проверить, все ли работает.

Электрическая схема ВАЗ-2107

Электрическая схема автомобиля ВАЗ-2107

1 — блок-фары; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — реле включения стартера; 5 — электропневмоклапан карбюратора; 6 — микровыключатель карбюратора; 7 — генератор 37.3701; 8 — моторедукторы очистителей фар*; 9 — датчик включения электродвигателя вентилятора; 10 — электродвигатель вентилятора системы охлаждения двигателя; 11 — звуковые сигналы; 12 — распределитель зажигания; 13 — свечи зажигания; 14 — стартер; 15 — датчик указателя температуры охлаждающей жидкости; 16 — лампа освещения моторного отсека; 17 — датчик сигнализатора недостаточного давления масла; 18 — датчик сигнализатора недостаточного уровня тормозной жидкости; 19 — моторедуктор очистителя ветрового стекла; 20 — блок управления электропневмоклапаном карбюратора; 21 — катушка зажигания; 22 — электродвигатель насоса омывателя фар*; 23 — электродвигатель насоса омывателя ветрового стекла; 24 — монтажный блок; 25 — реле очистителя ветрового стекла; 26 — реле аварийной сигнализации и указателей поворота; 27 — выключатель стоп-сигнала; 28 — выключатель фонарей заднего хода; 29 — реле зажигания; 30 — выключатель зажигания; 31 — трехрычажный переключатель; 32 — выключатель аварийной сигнализации; 33 — штепсельная розетка для переносной лампы**; 34 — переключатель вентилятора отопителя; 35 — дополнительный резистор электродвигателя отопителя; 36 — лампа сигнализатора включения обогрева заднего стекла; 37 — лампа сигнализатора недостаточного уровня тормозной жидкости; 38 — блок сигнализаторов; 39 — электродвигатель вентилятора отопителя; 40 — лампа освещения вещевого ящика; 41 — выключатель плафонов на стойках передних дверей; 42 — выключатель фонарей сигнализации открытых передних дверей***; 43 — фонари сигнализации открытых передних дверей***; 44 — соединительная колодка; 45 — прикуриватель; 46 — часы; 47 — выключатель ламп освещения приборов; 48 — диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости; 49 — указатель уровня топлива; 50 — лампа сигнализатора резерва топлива; 51 — спидометр; 52 — лампа сигнализатора включения указателей поворота; 53 — лампа сигнализатора прикрытия воздушной заслонки карбюратора; 54 — лампа сигнализатора зарядка аккумуляторной батареи; 55 — выключатель сигнализатора прикрытия воздушной заслонки карбюратора; 56 — комбинация приборов; 57 — эконометр; 58 — выключатели плафона на стойках задних дверей; 59 — указатель температуры охлаждающей жидкости; 60 — тахометр; 61 — лампа сигнализатора включения стояночного тормоза; 62 — лампа сигнализатора недостаточного давления масла; 63 — лампа сигнализатора включения дальнего света; 64 — лампа сигнализатора включения наружного освещения; 65 — вольтметр; 66 — выключатель сигнализатора включения стояночного тормоза; 67 — выключатель ламп наружного освещения; 68 — выключатель элемента обогрева заднего стекла с лампой подсветки; 69 — выключатель фонарей заднего противотуманного света с сигнализатором включения*; 70 — предохранитель цепи фонарей противотуманного света; 71 — плафон****; 72 — задние фонари; 73 — датчик указателя уровня и резерва топлива; 74 — колодки для подключения к элементу обогрева заднего стекла*; 75 — фонари освещения номерного знака.

Порядок нумерации штекеров в колодках: А — блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора; Б — монтажного блока и трехрычажного переключателя; В — реле аварийной сигнализации и указателей поворота; Г — задних фонарей(нумерация выводов по порядку от края платы); Д — выключатель аварийной сигнализации.

* Устанавливаются на части выпускаемых автомобилей. ** С 2000 г. не устанавливается. *** С 1998 г. не устанавливаются. **** С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.

Вопросы и ответы
Видео регулировки редуктора заднего моста ВАЗ 2107

Читать далее

Вопросы и ответы
Выпрямление вмятин без покраски своими руками

Читать далее

Вопросы и ответы
Грунтовка авто перед покраской

Читать далее

Вопросы и ответы
Диэлектрическая смазка для свечей зажигания

Читать далее

Вопросы и ответы
Жиклеры карбюратора Солекс 21083 для 1.5

Читать далее

Вопросы и ответы
Исправление вмятин на автомобиле без покраски

Читать далее

Вопросы и ответы
Как замкнуть стартер напрямую ВАЗ 2109

Читать далее

Вопросы и ответы
Как отрегулировать карбюратор на скутере

Читать далее

Вопросы и ответы
Автоодеяло: нужно ли использовать?

Читать далее

Отличная статья 0

Карбюраторные семерки

В этих автомобилях система управления включением электровентилятора очень простая. Ее даже можно назвать аналоговой. Вся цепь состоит в самом простом виде из таких элементов:

  1. Двигатель электровентилятора.
  2. Датчик включения.
  3. Электропроводка.

Все, больше ничего нет, искать нужно поломку только в этих частях конструкции. В 70% случаев выходит из строя датчик, в 5% электровентилятор, в 20% виновата электропроводка.

Для диагностики авто я советую использовать довольно дешевое решение: — поставил один раз и пользуешься всегда.

Но в некоторых автомобилях применяется чуть совершеннее схема, в которую включено электромагнитное реле. С его помощью получается убрать от датчика высокие токи. Этим самым увеличивается ресурс прибора.

Некоторые водители, которые не привыкли доверять автоматике, устанавливают обычную кнопку параллельно датчику (а порой и вместо него). Такая схема имеет право на существование, но сам водитель должен быть предельно внимательным, чтобы вовремя заметить превышение температуры и включить электровентилятор.

Способ второй – электрический

Если у вас новая машина, установлен инжектор и электрический вентилятор, то стоит ли портить его принудительной крыльчаткой? Несколько разумнее окажется оставить электровентилятор, но сделать резервный способ включения с помощью кнопки. В магазине приобретите несколько элементов и материалов:

  1. Новый датчик (если старый пришел в негодность).
  2. Электромагнитное реле с нормально разомкнутыми контактами.
  3. Провод красного цвета сечением 0,75 кв. мм.
  4. Кнопку для установки в приборной панели ВАЗ 2107 (желательно с подсветкой).
  5. Термоусадочную изоляцию.
  6. Разъемы типа «мама» и колодку для реле.

Схема соединений приведена на фото. Первым делом отключаете вентилятор и меняете датчик его включения. Затем собираете схему.

Обратите внимание на то, что на новых автомобилях используются датчики, способные коммутировать очень большие токи. Но, несмотря на это, они все равно сгорают

Резкие нагрузки все равно быстро выводят его из строя. Что делать? Выход один – снижать ток на выводах датчика. Для этого вводите в схему электромагнитное реле. Теперь шанс выхода из строя датчика сокращается. Но становится выше шанс выхода из строя реле. Правда, его поменять окажется проще.

Устанавливаете в приборной панели кнопку принудительного включения вентилятора и протягиваете от нее два провода – один можно сразу с «массой» соединить, а второй – на вывод датчика. Получается так, что у вас контакты кнопки и датчика соединены параллельно. Следовательно, если выходит из строя датчик, вы можете включить электромагнитное реле кнопкой.
