Ваз 2106 нет зарядки аккумулятора

Сколько ампер выдаёт автомобильный генератор на аккумулятор

Сила тока, необходимая электросистеме каждого авто, индивидуальна и зависит от количества потребителей электричества и их значений. А также ток заряда должен быть достаточным для зарядки источника питания.

Стоит отметить, что показания ампер появляются только тогда, когда в электросистеме автомобиля есть нагрузка и, соответственно, разрядка АКБ. После запуска двигателя машины, ток заряда составляет около 6—10 ампер и со временем падает, потому что идёт заряд аккумулятора, принимающего на себя основное потребление энергии. Если включить дополнительно оборудование — фары, магнитолу или обогрев зеркал, то можно увидеть повышение значений зарядного тока.

Во время покупки генератора обращайте внимание на его технические характеристики, которые производитель указывает на корпусе — именно там вы найдёте информацию о том, какой ток максимально будет поступать на аккумулятор. В таблице ниже можно посмотреть примерные значения силы тока, которые показывает генератор при различной нагрузке

В таблице ниже можно посмотреть примерные значения силы тока, которые показывает генератор при различной нагрузке.

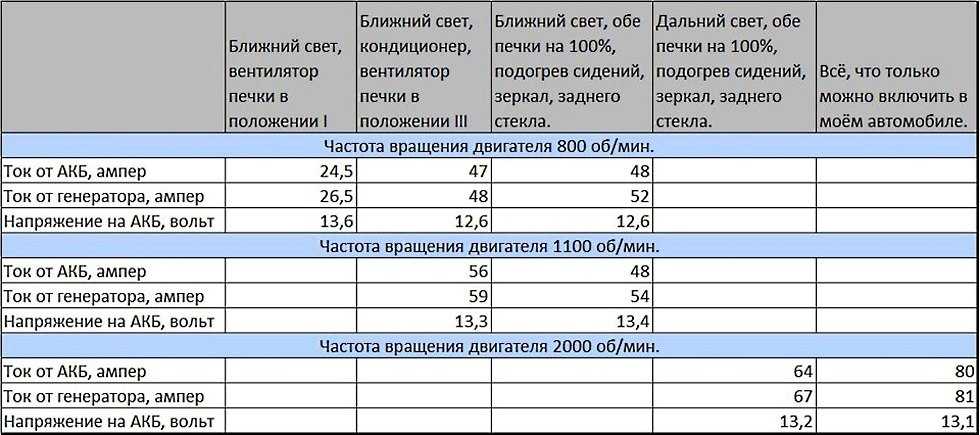

Таблица 1. Сколько ампер выдает генератор под нагрузкой.

Причины этого явления

Ребята, скажу пару слов о «специальном» перезаряде от зарядного устройства – многие делают это специально! ЗАПОМНИТЕ! Таким образом — повышают плотность электролита, до нужного уровня – в нашей полосе это примерно 1,27 г/см 3 , если плотность ниже (уже при заряженном АКБ), тогда батарея может замерзнуть при минусовых значениях. Нужно ее повышать! А как это сделать? Очень просто – вам нужно испарить небольшое количество воды из электролита, таким образом, концентрация кислоты вырастит и плотность увеличиться.

Теперь «неспециальный» перезаряд, что говориться под капотом автомобиля, его основные причины:

Вышло из строя реле регулятора заряда генератора. Это реле «видит» зарядку, и по достижению 12,7 Вольта, отключает подачу энергии от генератора. Если выходит из строя это реле, то генератор будет постоянно заряжать батарею, а токи у него немалые, она очень быстро закипит! Это самая распространенная причина. Благо, что это реле стоит копейки. Небольшое видео, смотрим.

Проверка и замена реле-регулятора напряжения ВАЗ 2107

Проверить реле-регулятор можно и в условиях гаража, однако для этого потребуется несколько инструментов. Вот они:

мультиметр бытовой (уровень точности устройства должен быть не ниже 1, а шкала должна быть до 35 вольт);
ключ рожковый на 10;
отвёртка плоская.

Простой вариант проверки регулятора

Первым делом реле-регулятор необходимо снять с автомобиля. Сделать это не составит труда, он крепится всего на двух болтах. Кроме того, при проверке придётся активно использовать аккумулятор, так что он должен быть полностью заряжен.

Двигатель автомобиля заводится, фары включаются, после чего мотор работает на холостом ходу в течение 15 минут (скорость вращения коленвала при этом не должна превышать 2 тыс. оборотов в минуту);
Капот автомобиля открывается, с помощью мультиметра замеряется напряжение между клеммами аккумуляторной батареи. Оно не должно превышать 14 вольт, и не должно быть ниже 12 вольт.

Сложный вариант проверки регулятора

Этот вариант используется в тех случаях, когда поломку регулятора при проверке простым способом установить не удаётся (например, в ситуациях, когда напряжение между клеммами аккумулятора составляет не 12 вольт и выше, а 11.7 – 11.9 вольта). В этом случае регулятор придётся снимать и «прозванивать» его с помощью мультиметра и обычной лампочки на 12 вольт.

Регулятор ВАЗ 2106 имеет два выхода, которые обознаются как «Б» и «В». На эти контакты подаётся питание с аккумулятора. Существует ещё два контакта, которые идут к щёткам генератора. К этим контактам подключается лампа так, как это показано на рисунке ниже.

Последовательность замены вышедшего из строя реле-регулятора

Перед началом работы необходимо определиться с тем, какого типа регулятор установлен на ВАЗ 2106: старый внешний, или новый внутренний. Если речь идёт об устаревшем внешнем регуляторе, то извлечь его не составит труда, так как он закреплён на арке левого переднего колеса.

Если же на ВАЗ 2106 установлен внутренний регулятор (что вероятнее всего), то перед его извлечением придётся снять с машины воздушный фильтр, поскольку он мешает добраться до генератора.

На внешнем реле рожковым ключом откручиваются два болта, удерживающие устройство на левой колёсной арке.
После этого все провода отсоединяются вручную, регулятор извлекается из подкапотного пространства и заменяется новым.

Есть пара важных моментов, не упомянуть о которых нельзя. Прежде всего, проблема с наружными регуляторами для ВАЗ 2106. Это очень старые детали, которые давным-давно сняты с производства. Как следствие, их практически невозможно найти в продаже. Иногда автовладельцу ничего не остаётся, как покупать внешний регулятор с рук, воспользовавшись объявлением в интернете. Разумеется, о качестве и о реальном сроке службы такой детали автовладельцу остаётся лишь догадываться. Второй момент касается извлечения внутренних регуляторов из корпуса генератора. По каким-то неведомым причинам провода, подключённые к регулятору со стороны генератора, очень хрупкие. Чаще всего они ломаются «под корень», то есть прямо у контактной колодки. Устранить эту проблему не так-то просто: придётся ножом разрезать колодку, перепаивать сломанные провода, изолировать места припоя, а затем склеивать пластмассовую колодку универсальным клеем. Это очень кропотливая работа

Поэтому при извлечении внутреннего регулятора из генератора ВАЗ 2106 следует проявлять крайнюю осторожность, особенно если ремонтом приходится заниматься на сильном морозе

Итак, для того, чтобы проверить и поменять сгоревший регулятор напряжения автовладельцу не потребуются специальные навыки. Всё, что ему нужно — умение пользоваться гаечным ключом и отвёрткой. И элементарные представления о работе мультиметра. Если всё это есть, то с заменой регулятора проблем не возникнет даже у начинающего автолюбителя. Главное, точно следовать изложенным выше рекомендациям.

Генератор ВАЗ 2106: назначение и функции

Автомобильный генератор — это небольшое электрическое устройство, главной задачей которого является преобразование механической энергии в электрический ток. В конструкции любого автомобиля генератор нужен для зарядки аккумулятора и подпитки всех электронных приборов в момент работы мотора.

Задача генератора — обеспечивать бесперебойную работу всех электрических систем машины и АКБ

Как именно работает генератор на автомобиле ВАЗ 2106? Все процессы преобразования энергии из механической в электрическую осуществляются по строгой схеме:

Водитель поворачивает ключ в замке зажигания.
Сразу же ток от аккумулятора через щётки и иные контакты поступает на обмотку возбуждения.
Именно в обмотке появляется магнитное поле.
Начинает вращаться коленвал, от которого приводится в движение и ротор генератора (генератор связан с коленвалом ременной передачей).
Как только ротор генератора достигает определённой скорости вращения, генератор переходит в стадию самовозбуждения, то есть в дальнейшем все электронные системы запитываются только от него.
Показатель работоспособности генератора на ВАЗ 2106 выводится в виде контрольной лампы на приборную панель, поэтому водитель всегда может видеть, достаточно ли заряда устройства для полноценной работы авто.

Штатное устройство для «шестёрки»

Устройство генератора Г-221

Прежде чем говорить об особенностях конструкции генератора ВАЗ 2106, следует уточнить, что он имеет уникальные фиксаторы для крепления на моторе. На корпусе устройства расположены специальные «ушки», в которые вставляются шпильки, закручиваемые гайками. А чтобы «ушки» не изнашивались в процессе работы, их внутренние части снабжены высокопрочной резиновой прокладкой.

Сам генератор состоит из нескольких элементов, каждый из которых мы сейчас рассмотрим в отдельности. Все эти устройства встроены в легкосплавный литой корпус. Чтобы прибор в процессе длительной работы не перегревался, в корпусе есть множество мелких отверстий для вентиляции.

Устройство надёжно фиксируется в мотору и подключается к различным системам авто

Обмотка

В силу того, что генератор имеет три фазы, в нём устанавливаются сразу обмотки. Задача обмоток — генерировать магнитное поле. Разумеется, для их изготовления используется только специальная медная проволока. Однако для защиты от перегрева провода обмоток покрываются двумя слоями теплоизоляционного материала или лака.

Медная толстая проволока редко рвётся или перегорает, поэтому эта часть генератора считается наиболее долговечной

Реле-регулятор

Так называется электронная схема, контролирующая напряжение на выходе из генератора. Реле необходимо для того, чтобы в аккумулятор и другие устройства попадало строго ограниченное количество напряжения. То есть основная функция реле-регулятора — контроль за перегрузками и поддержание оптимального напряжения в сети около 13.5 В.

Маленькая пластина со встроенной схемой для контроля напряжения на выходе

Ротор

Ротор — это главный электрический магнит генератора. Он имеет всего одну обмотку и располагается на коленчатом валу. Именно ротор начинает вращаться после запуска коленвала и придаёт движение всем остальным частям устройства.

Ротор — главный вращающийся элемент генератора

Щётки генератора

Щётки генератора находятся в щёткодержатели и нужны для выработки тока. Во всей конструкции именно щётки изнашиваются быстрее всего, так как на них ложится основная работа по генерации энергии.

Внешняя сторона щёток может быстро изнашиваться, из-за чего наблюдаются перебои в работе генератора ВАЗ 2106

Диодный мост

Диодный мост чаще всего называют выпрямителем. Он состоит из 6 диодов, которые размещаются на печатной плате. Главная работа выпрямителя — преобразовать переменный ток в постоянный, чтобы поддерживать стабильную работу всех электронных приборов автомобиля.

Из-за специфичной формы водители часто называют диодный мост «подковой»

Шкив

Шкив — это приводной элемент генератора. Ремень натягивается одновременно на два шкива: коленвала и генератора, поэтому работа двух механизмов непрерывно связана между собой.

Один из элементов генератора

Устранение неисправностей

Для начала нужно зачистить клеммы АКБ и внутренние поверхности клемм проводов на аккумуляторе. Если это не дало результата, замеряется напряжение на выходе генератора (клемма «30») относительно «массы» при работающем двигателе (частота вращения коленвала 1000-1200 об/мин). Если напряжение заметно отличается, зачищается контакт клеммы «30» с проводом, прозванивается сам провод от генератора до АКБ. В крайнем случае меняется этот провод.

Контрольная лампа и датчик (бортовой вольтметр) показывают наличие заряда, а аккумулятор сел, но проверка мультиметром показывает на клеммах АКБ нормальное напряжение 13,6-14,2 В. При включении большой нагрузки (например, дальнего света фар) стрелка датчика падает в белый сектор шкалы.

Такие симптомы могут быть при слабом натяжении ремня генератора. Нужно измерить натяжение (при усилии на ремень в 10 кгс прогиб не должен быть более 12-17 мм), и если натяжение слабое, ремень натягивается или заменяется.

Причиной также может быть пробой одного из отрицательных диодов, перегорание одного из положительных диодов выпрямителя или обрыв одного из фазных обмоток статора. При неработающем двигателе проверяются отрицательные диоды: отсоединяется клемма «+» АКБ от сети автомобиля и подсоединяется к ней контрольная лампа. Ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Если лампа горит, соединенный с болтом отрицательный диод пробит.

Для проверки положительных диодов подсоединяется клемма «+» и отсоединяется от кузова клемма «-», к которой подсоединяется контрольная лампа. Снова ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Горение лампы тоже означает пробой положительного диода. Если есть мультиметр, просто замеряют сопротивление диодов в полярности, в которой диод должен быть заперт: для отрицательных диодов «+» к болтам, а «-» — к корпусу, для положительных диодов «+» к клемме «30» генератора, а «-» — к болтам. Диодный выпрямитель с пробитым диодом заменяют полностью.

Обрыв одной из веток обмотки статора проверяется путем их прозванивания мультиметром или «контролькой» с аккумулятором между двумя болтами крепления выпрямительного блока. Отсутствие контакта какой-либо обмотки с каждой из двух оставшихся говорит о ее обрыве, а генератор подлежит ремонту или замене.

Проверь щетки генератора

Еще одной причиной может быть износ щеток генератора. Вынимается щеточный узел с РР. Если щетки длиной менее 5 мм, узел меняется на новый. Если щетки не изношены, следует осмотреть их на возможность перекоса и «залипания» в колодцах корпуса.

Лампа заряда при включении зажигания не загорается. Не работает датчик заряда и другие контрольные приборы. Генератор зарядки не давал.

Причина данной неисправности — перегорел предохранитель F10 (10 А). Если после замены ничего не изменилось, ищут причины в замке или реле (если оно установлено) зажигания.

При включении зажигания не горит контрольная лампа. Датчик заряда и другие контрольные приборы работают. Генератор зарядки не дает.

Отсоединяется провод от штекера «61» генератора и замыкается на «массу». Если при включенном зажигании горит лампа — неисправна обмотка возбуждения генератора или нет контакта в самом штекере. Зачищаются поверхности штырьков, поджимаются загибы разъемов штекера, соединяются. Проверяется снова и если лампа заряда опять не горит, зачищаются штекеры Ш5-Ш10 монтажного блока и штырьки в разъеме колодки с щитком приборов. Если результата нет, значит, перегорела сама лампа. Для замены лампочки снимается щиток приборов, сзади щитка вынимается патрон, меняется лампа.

Лампа АКБ при включении зажигания загорается. При работе двигателя на холостых оборотах тускло горит лампа заряда, пропадает зарядка или нет зарядки совсем.

Причиной может быть плохой контакт штырька колодки соединения провода к щитку приборов. Он крепится на заклепке и часто окисляется. Если припаять его к дорожке платы, эта неисправность устраняется. Также неплотный контакт в местах соединения по пути провода от щитка до штекера «61» генератора дает такие же симптомы.

Перегрузки генератора

Если зарядка на АКБ идет, однако напряжения недостаточны, значит, генератор перегружен. Этому способствует установка и подключение вдобавок к штатному электрическому оборудованию различных гаджетов, охочих до электричества. Генератор функционирует на пределе своих возможностей.

Современные водители любят различный тюнинг автомобиля. Так, устанавливаются серьезные музыкальные комплексы, мощный свет и другое оборудование. Кто-то вместе с этим увеличивает мощность аккумулятора. Так, при АКБ на 70 Ач штатный генератор ВАЗа не может полностью ее зарядить. У него банально не хватает мощности. Вследствие этого генератор дает мало зарядки.

Проблемы с АКБ: зарядка ВАЗ 2106 и диагностика неисправностей

Как правило, перед проверкой регулятора ВАЗ 2107, 2106 или любого другого автомобиля, необходимо в общих чертах рассмотреть устройство и принцип работы такого регулятора.

Начнем с того, что устройство регулятора может отличаться. На старых моделях ВАЗ 2106 стоят устаревшие контактные регуляторы. При этом на более новых версиях уже использован электронный регулятор.

Так вот, контактный внешний регулятор все равно является основой. Это устройство полупроводникового типа, изготовленное на единой плате. Главным элементом является обмотка (использована проволока из латуни), состоит обмотка из чуть более тысячи витков, внутри обмотки стоит медный сердечник. Обмотка имеет постоянное сопротивление 16 Ом.

Схема зарядки «Шестерки»

Схема на ВАЗ 2106 включает в себя такие компоненты:

генераторное устройство с обмоткой возбуждения;
диодный выпрямительный мост, который является частью конструкции генератора;
АКБ;
регулятор напряжения, который может быть либо механическим, либо электронным;
лампа заряда аккумулятора;
реле этого индикатора.

Схема зарядки ВАЗ 2106 приводится в действие при включении зажигания. Когда работает двигатель, аккумулятор подзаряжается от генераторного устройства, которое, в свою очередь, приводится в действие от коленвала. Выпрямительное устройство, которым оборудован любой генератор, предназначено для преобразования напряжения в постоянное. После этого в работу вступает регулятор, благодаря которому уровень напряжения в сети колеблется в районе 13.5-14.3 вольт. На сегодняшний день в «шестерках» обычно используются электронный регуляторы, характеризующиеся более увеличенным ресурсом эксплуатации.

Когда водитель поворачивает ключ в замке зажигания, на контактах реле появляется ток, в результате чего на приборной панели начинает моргать лампа зарядки батареи. Горит лампа до того момента, пока не заведется мотор — когда силовой агрегат запущен, ток формируется на выходе генераторного механизма.

Схема электропроводки для «шестерки»

Виды неисправностей генератора

Ввиду того, что любой генератор — это электромеханическое устройство, соответственно и разновидностей неисправностей будет две — механические и электрические.

К первым относятся разрушение креплений, корпуса, нарушение работы подшипников, прижимных пружин, ременного привода и другие, не связанные с электрической частью поломки.

К электрическим неисправностям относятся обрывы обмоток, неисправности диодного моста, выгорание/износ щеток, межвитковые замыкания, пробои, биения ротора, неисправности реле-регулятора.

Нередко симптомы, указывающие на характерные неисправного генератора, могут появиться и вследствие совершенно других неполадок. Как пример — плохой контакт в гнезде предохранителя цепи обмотки возбуждения генератора покажет на неисправность генератора. То же подозрение может возникнуть из-за обгоревших контактов в корпусе замка зажигания. Так же, постоянное горение лампы-сигнализатора неисправности генератора может быть вызвано поломкой реле, мигание этой лампы включающего может свидетельствовать о неисправности генератора.

Основные признаки неисправности автогенератора:

При работающем двигателе мигает (или непрерывно горит) контрольная лампа разряда аккумулятора.
Разрядка или перезаряд (выкипание) аккумуляторной батареи.
Тусклый свет автомобильных фар, дребезжащий или тихий звуковой сигнал при работающем двигателе.
Значительное изменение яркости фар при увеличении числа оборотов. Это может быть допустимо при увеличении оборотов (перегазовки) с режима холостого хода, но фары, загоревшись ярко, дальше яркость свою увеличивать не должны, оставаясь в одной интенсивности.
Посторонние звуки (вой, писк) исходящие от генератора.

Необходимо регулярно контролировать натяжение и общее состояние ремня привода. При трещинах и расслоениях необходима немедленная замена.

Причины при которых нет зарядки генератора

Износ щёток

Самая распространенная причина, при которой генератор не заряжает аккумулятор. Это износ щеток. Угольные контакты, которые передают напряжение от реле регулятора на обмотки ротора стираются, контакт пропадает. При этой неисправности контрольная лампа на щитке приборов перестаёт загораться.

То есть при включенном зажигании, если всё исправно должна загореться контрольный значок зарядки. Двигатель заводится и лампа гаснет. Это означает что генератор работает и заряжает аккумулятор.

В случае если нет контакта на щетках. Лампочка при включении зажигания не загорается. Убедиться в том что именно причина в контактах можно.

Провод который идет на реле регулятор необходимо замкнуть на массу. Включить зажигание. Лампочка должна загореться. Это означает что нет контакта между щетками и контактными кольцами. Либо произошел обрыв в обмотке ротора.

Если при замыкании провода на корпус контрольная лампочка зарядки не загорелась. Значит, перегорел светодиод. Который подсвечивает значок зарядки. Либо обрыв провода. Требуется прозвонить цепь от реле регулятора до щитка приборов.

2. Неисправность реле-регулятора

Как проверить заряжает ли генератор аккумулятор в случае выхода из строя интегральной схемы реле регулятора. Наблюдается возникновение двух неисправностей. Генератор перестаёт выдавать зарядку. Потому что реле регулятор не подаёт напряжение на обмотку ротора. Либо напротив напряжение генератора растет при увеличении оборотов. Тем самым превышается допустимое для работы электрической системы автомобиля напряжение. Это может привести к перезаряду аккумулятора. Что приведет к разрушению пластин и замыканию аккумулятора. Избыточное напряжение так же приведет к выходу из строя приборов электрооборудования автомобиля.

Проверка реле регулятора

Реле регулятор можно проверить. При помощи блока питания способного плавно изменять напряжение от 10 до 20 вольт.

Реле регулятор соединяется по следующей схеме:

При увеличении напряжения свыше 14.2 _+ 0,3 вольта лампочка должна погаснуть. В случае уменьшения напряжения лампочка загорается. Это значит что реле регулятор исправен

3. Слабое натяжение ремня привода генератора.

Если возникло сомнение того что генератор не дает зарядки проверить в первую очередь необходимо натяжение приводного ремня. Потому что возникающие магнитные потоки создают сопротивление вращению ротора. Когда генератор включается в работу. Слабо натянутый ремень проскальзывает на шкиве генератора. Ротор перестаёт вращаться. Генератор не выдаёт напряжение

Если на натяжение ремня сразу не обратить внимание. Диагностика генератора не даст результатов

По сути дела неисправность придется искать на исправном генераторе. Эта неисправность относится к разряду курьёзных. Но на неё очень часто попадаются.

Это внешние признаки того как проверить заряжает ли генератор аккумулятор. Если их оказалось недостаточно для того чтобы определить неисправность. Далее следует снять генератор. Разобрать его и отдельно проверить его элементы.

Какие автомобили подвержены проблеме

Речь идет об автомобилях ВАЗ в классическом исполнении. Среди «классики» данная неисправность чаще всего встречается на «шестерке» (ВАЗ 2106).

Грузовые авто и некоторые модели УАЗ оборудуются датчиками бортового напряжения и порой, эти датчики начинают сигнализировать о повышении зарядного тока между генератором и АКБ (18V и более). Это не нормально и может привести к скорому перезаряду. Однако часто проблема в самих датчиках, которые показывают неверную информацию.

Естественно, вероятность получения аккумулятором избыточного заряда на новых иномарках существенно ниже, чем на изделиях с солидным пробегом от отечественного автопрома. Тем не менее есть ряд моделей, перезаряд на которых считается распространенной проблемой.Речь идет об автомобилях ВАЗ в классическом исполнении. Среди «классики» данная неисправность чаще всего встречается на «шестерке» (ВАЗ 2106).

Можно ли зарядить полный АКБ

Причины разрядки аккумулятора ВАЗ 2110Многим автолюбителям известно такое явление, как перезаряд аккумулятора. Он возникает, когда по каким-то причинам, регулятор напряжения начинает работать неправильно, поэтому напряжение на выходе генератора превышает 14,5 Вольт. Оптимальное напряжение полностью заряженного аккумулятора – 14 Вольт. Когда разница напряжений генератора и аккумулятора превышает один Вольт, последний начинает впитывать дополнительную энергию, что приводит к закипанию и испарению электролита, а также разрушению свинцовых пластин. В результате сначала снижается уровень электролита, затем падает емкость аккумулятора.

Если же регулятор напряжения генератора работает нормально, то напряжение поддерживается на уровне 14 – 14,5 Вольт, благодаря чему аккумулятор избегает перезаряда. Все это в полной мере относится и к стационарной зарядке аккумулятора, которую проводят с применением специального зарядного устройства.

Если напряжение на выходе устройства не превышает 14,5 Вольт, то аккумулятор возьмет такое количество электричества, которое необходимо для изменения плотности электролита. Когда напряжение генератора и зарядного устройства сравняются, скорость впитывания электроэнергии упадет настолько, что дальнейший заряд потеряет смысл.
