Загорается лампочка аккумулятора: почему горит лампа АКБ на панели
Начнем с того, что каждый водитель во время запуска двигателя обращал внимание на красный значок аккумулятора, появляющийся при повороте ключа в замке зажигания. При этом горит индикатор аккумулятора до того момента, пока двигатель не заведется
Другими словами, в норме значок АКБ тухнет после запуска ДВС.
Так вот, когда двигатель не запущен и включается зажигание, происходит самодиагностика всех систем автомобиля перед запуском. После такой проверки некоторые индикаторы спустя небольшой промежуток времени гаснут, другие погаснут после запуска мотора. То же самое происходит и с АКБ. Если с аккумулятором все в норме, при работающем моторе на него идет зарядка, тогда лампа аккумулятора горит небольшое количество времени (несколько секунд) и затем гаснет.
Другими словами, схема такова, что после включения зажигания напряжение через предохранитель подается на контрольную лампу аккумулятора (лампа заряда АКБ) на панели приборов.
Затем напряжение проходит через диоды, реле-регулятор, щетки, контактное кольцо и обмотку. После запуска мотора напряжение на выводах лампочки аккумулятора выравнивается, лампочка гаснет. Параллельно идет зарядка АКБ. Если же горит аккумулятор на панели постоянно или происходит периодическое загорание такого значка, тогда это указывает на неисправности.
Итак, чтобы понять, почему горит лампочка аккумулятора, нужно разобрать причины, по которым может загореться лампа АКБ. Сразу отметим, данный индикатор контролирует связку аккумулятора и генератора. Давайте разбираться.
Горит лампочка зарядки аккумулятора: возможные причины неисправности
Как известно, аккумулятор автомобиля тесно связан с генератором. Для запуска мотора электричество от АКБ подается на стартер, однако после того, как ДВС начинает работать, ток вырабатывает генератор, который крутится от работающего двигателя.
В этом случае АКБ находится в режиме подзарядки от генератора. При этом если обороты двигателя повышаются, то растет и напряжение, которое выдает генератор. Чтобы не допустить перезарядки АКБ или подачи слишком высокого напряжения, на генераторе стоит реле-регулятор.
Основная задача устройства сводится к тому, чтобы ток от генератора на АКБ всегда был оптимальным, то есть напряжение не зависит от оборотов мотора. Так удается постоянно получать и поддерживать необходимое напряжение.
Так вот, лампочка аккумулятора чаще всего загорается тогда, когда на АКБ не идет зарядка от генератора. Получается, водитель завел машину от аккумулятора, двигатель начал работать, однако значок аккумулятора горит (лампа аккумулятора не гаснет).
Как правило, в списке частых поломок можно выделить:
- неполадки реле-регулятора;
- выход из строя диодного моста;
- ремень генератора оборван, плохо натянут или проскальзывает;
- сильные люфты подшипников генератора и подклинивание;
- перегорание предохранителей;
- плохие контакты на клеммах аккумулятора, на выходе генератора, на проводе массы;
- обрыв цепи генератора;
- износ щеток генератора или щеткодержателей;
- возможны проблемы с выключателем зажигания;
Рассмотрим разные ситуации, при которых загорается лампочка аккумулятора
- Ситуация первая — бортовой вольтметр демонстрирует заряд, лампочка аккумулятора не горит, мультиметр показывает 12V на клеммах АКБ, при этом сам аккумулятор полностью разряжен.
Лечение: Производим зачистку клемм и проводов высокого напряжения, после чего снова производим измерение напряжения. Если это ни к чему не привело, проверьте напряжения на «30» клемме генератора. Один электрод мультиметра подсоедините к клемме генератора, второй к массе. Если в этом случае напряжение будет несколько выше, нежели на аккумуляторе, выполните «зачистку» «30» клеммы. В случае необходимости поменяйте провод, который идет от генератора к аккумулятору.
- Ситуация вторая — воль, а также лампочка говорят о зарядке, при этом аккумуляторная батарея разрядилась. Напряжение на АКБ при этом в норме (
14V), но при нагрузке (сигнал, фары и. т.) стрелка зарядки дергается в крайнее левое положение. Причина — слабая натяжка ремня генератора, либо проблема с самим шкивом или подшипником.
- Кроме того, причиной вышеописанной ситуации может стать пробой одного из диодов или обрыв в обмотке статора. Сделайте следующее — выключите зажигание, затем проверьте диоды при помощи мультиметра, если обнаружится пробой — произведите замену.
- Не лишним будет проверить щетки генератора. Чтобы сделать это достаточно достать щетки и проверить их длину, если длина менее пяти мм. рекомендую заменить щетки генератора.
- Ситуация третья — после поворота ключа в замке зажигания, лампа аккумулятора не горит, при этом датчик заряда не срабатывает, и зарядка на батарею не поступает. Вероятнее всего причина заключается в перегорании предохранителя. Он имеет обозначение «F10», его номинал равен – 10 Амп. Если после замены нового предохранителя вы не увидели результата, причина может заключаться в самом замке или реле зажигания.
- Ситуация четвертая — после поворота ключа нет зарядки, однако все приборы при этом функционируют, лампочка аккумулятора не горит.
Лечение: Снимите проводок с клеммы «61» генератора, после чего подключите его непосредственно к минусу (то есть к кузову). Если после этого лампа загорелась, причина в обмотке возбуждения генератора.
Также причина может заключаться в плохом контакте в разъеме. Необходимо все как следует зачистить и проверить результат, если его нет, очень возможно, что перегорела лампа. Если проблема не в лампочке (горит тускло или с перебоями), то и другие индикаторы будут гореть также тускло или с перебоями, если это происходит только с индикатором АКБ, то, возможно, причина именно в самой лампочке.
- Ситуация пятая— после включения зажигания горит лампа АКБ, и после запуска мотора не гаснет, зарядка при этом, либо прерывистая, либо ее нет вообще. Причиной такого поведения может быть плохой контакт провода с разъемом на приборной панели.
Предохранитель
Элемент, защищающий индикатор аккумулятора (лампу),
обычно на многих автомобилях отвечает и за другие потребители. Поэтому его
неисправность легко выявить, если проверить также работу этих самых запитанных
элементов — как правило, одновременно гаснут и другие контрольные сигналы на
приборке. Если они в рабочем состоянии, то лазить в блок предохранителей смысла
нет.
Расположение
блока с плавкими защитными элементами бывает разным, зависит от конкретного
автомобиля. Поэтому надо заранее посмотреть в мануале, где находится конкретный
защитный элемент. Затем искомый плавкий элемент демонтируется, еще раз
проверяется и меняется на новый.
Обычно нет надобности проводить диагностику по
сопротивлению. Достаточно поставить вместо снятого предохранителя заведомо
исправный элемент. Если лампочка зарядки АКБ загорится, то неисправность
доказана. Однако в некоторых случаях (например, под рукой не оказалось нового
плавкого защитника), стоит проделать такой прием:
- измерить ток на ножках предохранителя —
делается мультиметром, выставленном на 20 В (один щуп на массу, второй на
ножку); - проверить, как изменяются показатели
напряжения во всей электроцепи (скачки тока, замыкания); - протестировать
параметры сопротивления.
Можно
считать предохранитель автомобиля исправным, если на обе ножки поступает
напряжение. А вот при подаче тока лишь на один конец, защитный элемент
нуждается в замене. Это же надо сделать, если напряжения вообще нет.
Немалые проблемы может преподнести и реле регулятор
(реле зарядки, который ставится на некоторые машины для корректировки тока
бортовой сети и аккумулятора в заданном диапазоне 13,8-14,5 В). Крайне
ненадежными приборами стали оснащать автомобили, выпущенные в последнее время. Детали
быстро выходят из строя, видимо, сказывается известный брак китайского
производства.

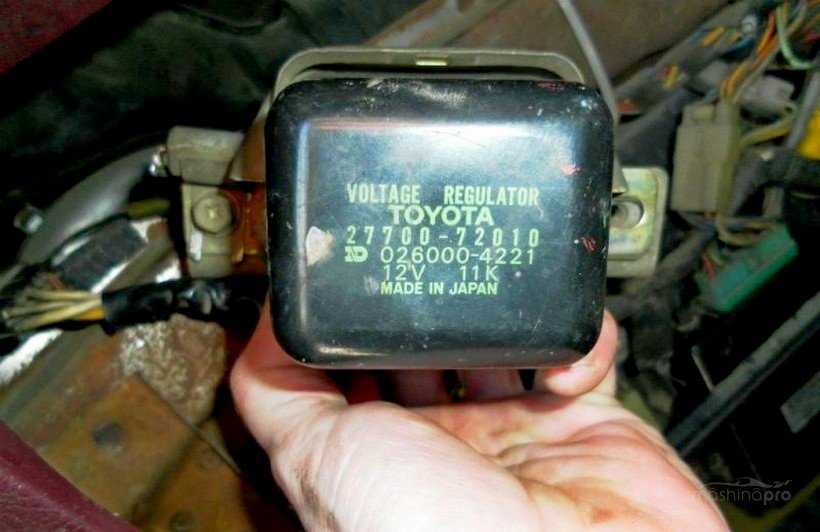

Выносное реле зарядки
Выносное реле зарядки на автомобиле Toyota
Итак, если описанная выше прозвонка показала, что вероятно
проблема в неисправном регуляторе (реле) напряжения, надо удостовериться в этом.
Для этого опять используют контрольную лампу с зажимом, но последний
подсоединяют уже к плюсу АКБ. Вторым щупом тестера касаются клеммы той самой
колодки (линия контроля и предварительного возбуждения), которая на генераторе
(бывают и выносные). Естественно, что перед этим штекер снимается.
При не загорании лампочки прибора — это доказывает,
что в реле регуляторе присутствует неисправность (скорее всего, внутренний
обрыв). При таком дефекте ничего не остается, кроме как заменить регулятор
напряжения.
Почему горит лампочка зарядки аккумулятора?
Существует несколько ситуаций, которые влекут за собой неверную работу связи «аккумулятор-генератор»:
– неисправность реле-регулятора – плохое натяжение, износ или проскальзывание ремня генератора – износ подшипника генератора – перегоревший предохранитель – плохой контакт на клеммах АКБ, на выводе генератора или проводе массы – износ щеток генератора или держателей щеток – износ выключателя зажигания.
Чтобы узнать что именно стало причиной горящей лампы аккумулятора вам потребуется провести диагностику — проверить напряжение на клеммах аккумулятора при работающем моторе. На мультиметр должно поступать напряжение в 13,5-14,3V, значение ниже указанных будет говорить о том, что зарядки нет.
- Если лампа аккумулятора не горит, а мультиметр показывает напряжение в 12V, и при этом сам аккумулятор разряжен, необходимо зачистить клеммы и провода высокого напряжения, после чего снова произвести замер. Если данный метод не исправил ситуацию, подсоедините к «30» клемме аккумулятора один электрод мультимедиа, а другой – к массе. Если напряжение будет выше чем на аккумуляторе, зачистите «30» клемму. Также не лишним будет заменить провод от генератора к аккумулятору.
- Если лампа говорит о зарядке аккумулятора, напряжение держится в оптимальном диапазоне, но аккумуляторная батарея разрядилась, и при нагрузке напряжение устремляется в крайнее левое положение на мультиметре— причина может быть в слабой натяжке ремня генератора или в неисправном подшипнике. Также рекомендуем проверить диоды при помощи мультиметра на пробой. Не лишним будет удостовериться,что длина щеток генератора не менее 5 мм.
- Если лампа не горит, но заряд на батарею не поступает – скорее всего перегорел предохранитель и требуется его замена.
- Если лампа не горит и заряд не идет, однако все приборы функционируют, причина может быть в обмотке возбуждения генератора. Снимите провод с клеммы «61» генератора, подключите его к минусу — загоревшаяся лампа подтвердит проблему в обмотке. Также рекомендуем зачистить разъем. Причина может быть и в самой перегоревшей лампе.
- Если лампа АКБ горит и не гаснет после запуска двигателя, а зарядка либо прерывистая, либо отсутствует вообще — причина в плохом контакте провода с разъемом на приборной панели. Рекомендуем также проверить реле-регулятор, подав напряжение на его контакты, – оптимальный вариант, когда напряжение на щетках равняется 12V, если же нет — необходима замена реле.
Купить все необходимые запчасти для устранения неисправности в работе лампы зарядки АКБ вы можете в магазине IXORA. Квалифицированные менеджеры обязательно помогут сделать правильный выбор, ответят на все ваши вопросы. Обращайтесь, это выгодно и удобно.
| Производитель | Номер детали | Наименование | Применяемость* |
|---|---|---|---|
| CARGO | 131828 | Проставка подшипника для CHEVROLET Metro 1.0 | CHEVROLET Metro 1.0 |
| CARGO | 135237 | Проставка подшипника для MERCEDES BENZ | MERCEDES BENZ |
| CARGO | 139929 | Втулка подшипника для BELL B 40 | BELL B 40 |
| CARGO | 140084 | Подшипник для MAZDA 323 | MAZDA 323 |
| CARGO | 140120 | Подшипник для LAND ROVER Range Rover 3.5 | LAND ROVER Range Rover 3.5 |
| CARGO | 140495 | Центрирующий подшипник для VOLVO VNL DD 60 | VOLVO VNL DD 60 |
| CARGO | 142001 | Подшипник для PORSCHE CAYENNE | PORSCHE CAYENNE |
| CARGO | 250187 | Подшипник для MAZDA 2 1.4 16V | MAZDA 2 1.4 16V |
| CARGO | 250187 | Подшипник для SKODA Felicia 1.3 | SKODA Felicia 1.3 |
| CARGO | 250998 | Подшипник для FORD Fiesta 1.6 TDCi | FORD Fiesta 1.6 TDCi |
| OPTIBELT | 10X1250 | Ремень клиновый для FORD Fiesta | FORD Fiesta |
| OPTIBELT | 10X950 | Ремень клиновый для VW Corrado | VW Corrado |
| OPTIBELT | AVX13X750 | Ремень клиновый с открытыми боковыми гранями для Hyundai Porter | Hyundai Porter |
| OPTIBELT | 3PK1000 | Ремень поликлиновый для Hyundai ix45 | Hyundai ix45 |
| OPTIBELT | 3PK668 | Ремень поликлиновый для Fiat Bravo | Fiat Bravo |
| OPTIBELT | 3PK715 | Ремень поликлиновый для Honda CRX II | Honda CRX II |
| OPTIBELT | 3PK815 | Ремень поликлиновый для Honda CRX II | Honda CRX II |
| OPTIBELT | 3PK890 | Ремень поликлиновый для Renault Safrane I | Renault Safrane I |
| OPTIBELT | 3PK913 | Ремень поликлиновый для Fiat Bravo | Fiat Bravo; Palio |
| OPTIBELT | 4PK1015 | Ремень поликлиновый для Suzuki Baleno | Suzuki Baleno |
* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону: 8 800 555-43-85 (звонок по России бесплатный).
Получить профессиональную консультацию при подборе товара и подробную информацию по всем интересующим Вас вопросам можно позвонив по телефону – 8 800 555-43-85 (звонок по России бесплатный).
Почему горит значок аккумулятора на панели приборов ваз 2109 -2114.
Если объяснить причину данной неисправности в двух словах — лампочка аккумулятора горит, когда генератор не даёт зарядку на аккумулятор или в этой цепи имеется обрыв (например сгорел предохранитель).Список всех причин из-за которых загорается лампочка:
- Перегорел предохранитель в монтажном блоке (f16).
- Окислились клеммы на аккумуляторе.
- Ремень генератора порван или проскальзывает.
- Стёрлись щётки.
- Неисправен реле — регулятор.
- Пробой диодного моста.
- Обрыв или замыкание в статоре или роторе генератора.
- Обрыв минусового провода питающего панель приборов (генератор тут не при чём).
Как определить сбои в работе генератора
В том случае, если после замены аккумулятора на новый индикатор зарядки не погас, причиной сбоя являются нарушения в работе генератора. Чтобы определить отсутствие подачи напряжения потребуется осуществить манипуляции в нижеприведенном порядке. Обязательно используйте средства индивидуальной защиты — каждую манипуляцию необходимо производить в резиновых перчатках во избежание поражения электрическим током. Итак, чтобы идентифицировать поломку вам потребуется:
Выключить двигатель, и отсоединить провода от аккумулятора.
Измерить напряжение на клеммах с помощью мультиметра. Оптимальный показатель должен находиться в пределах 12,5-12,7 В.
Присоединить провода, включить зажигание и снова повторить процедуру измерения напряжения. Показатель не должен превышать 13,5-14 В, и расти при увеличении оборотов.
Если при увеличении оборотов напряжение падает, это зачастую свидетельствует о том, что износились «щетки» генератора или же вышли из строя диоды в диодном мостике. Также причиной прекращения подачи заряда может быть ослабление или обрыв ремня. Убедиться в этом можно, осуществив визуальный осмотр. Нажмите пальцами на ремень, и, если он прогнется ниже, чем на 1,5 сантиметра, это напрямую свидетельствует об ослаблении натяжения.
Визуально водитель самостоятельно может определить и окисление клемм
Для этого нужно обратить внимание на провода генератора. В том случае, если они окислились, об этом будет свидетельствовать на только внешний вид, но и характерный запах гари. Но также довольно часто случаются и глобальные проблемы с которыми не справиться даже опытному автолюбителю без квалифицированной помощи специалиста
При этом стоит отметить, что такие дефекты, как износившиеся «щетки» или диоды вполне устраняемые, а более серьезные проблемы (обрыв цепи или износ запчастей ротора) можно решить только путем замены генератора
Но также довольно часто случаются и глобальные проблемы с которыми не справиться даже опытному автолюбителю без квалифицированной помощи специалиста. При этом стоит отметить, что такие дефекты, как износившиеся «щетки» или диоды вполне устраняемые, а более серьезные проблемы (обрыв цепи или износ запчастей ротора) можно решить только путем замены генератора.
Проблема с зарядкой ВАЗ-2114
11 августа 2013, 22:51 #1 напряжение10-11 вольт. лампа зарядки горит то ярко то неочень. в чём причина кто знает
11 августа 2013, 23:00 #2
Первым делом проверь натяжения ремня, могут щётки износится или залечь, а так же регулятор напряжения, диодный мост.Сам если не разбираешся, то лучше к электрику.
11 августа 2013, 23:05 #3
Зарядку проверяют очень проста. Берёшь вольтметр или тестер( ставиш его на постоянку вольтаж) и подключаеш его к акб. должно показать 12вольт. заводиш движок, напруга вырастает до 13,5-14,5 вольт. ели напруга вообще ни как не выросла, а наоборот падает, то: 1) неисправен диодный мост генератора 2) не исправно реле зарядки 3) неисправна обмотка генератора 4) обрыв или плохой контакт проводов от генератора , довольно часто они окисляются, особенно минус
11 августа 2013, 23:32 #4 1
ремень поменял.завтра измеряю напр.сниму гену.отвезу электроникам прозвонят.а дальше видно будет. спасибо
11 августа 2013, 23:34 #5
Когда причину устраниш, отпишись,для других опыт будет полезен.
17 октября 2013, 21:16 #6
Всем привет,помогите кто нибудь, у меня ваз 2114 2006 год, вчера запустил двиготель и у меня загорелся чек,когда добавляю обороты,стрелка тахометра стоит наместе а остальные все падают,зарядка показывает 18.2 вольт,а обычно былы14.2,твигатель плохо стал развивать обороты. а когда стоит на холостых все в норме,единственное заряд показывает 16.6
Daewoo Matiz 0,8 Mx
20 октября 2013, 09:53 #7
denisxudiakowyandexru, 17 октября 2013, 21:16, #6
Похоже неисправна «таблетка» на генераторе, надо поменять, а потом только заводить двигатель, пока не кончил электронику!
УЛЬЯНОВСКАЯ ОБЛАСТЬ С ТАТ. САЙ
2 февраля 2014, 19:19 #8 1
Всем привет. На ваз 2114 идет недозаряд аккумулятора. Без потребителей показывает 13.6 в. включаешь потребители и напряжение падает до 12.7в, перегазовка ничего не дает. менял «таблетку» результат нулевой. поставил другой генератор и все точно также. Лампочка заряда не горит или горит в пол накала даже при не заведенном двигателе. Вот такая проблема у меня уже слета. грешил на аккумулятор, купил новый МУТЛУ, история такая же. Может кто сталкивался?
2 февраля 2014, 20:02 #9
значит никто с таким не сталкивался? да?
Коми АССР Ухтакарса
2 февраля 2014, 20:26 #10
RAMUS, 2 февраля 2014, 20:02, #9
Лада Веста МТЗ-1221
2 февраля 2014, 20:31 #11
генератор ремонтировать не пробовали??
Коми АССР Ухтакарса
2 февраля 2014, 20:35 #12
2 февраля 2014, 20:50 #13
генератор ставил новый, старый генератор прозвонили электрики сказали все в норме.
новый на 80А а старый бош на 90А
Daewoo Matiz 0,8 Mx
3 февраля 2014, 06:42 #14
Сталкивался! Был импотный аккумулятор на напряжение 12,9 Вольта, есть такие (у него максимальное напряжение при заряде 13,6 Вольт, при окончании заряда шёл перезаряд и кипел, также кончил выпрямительный мост на генераторе). Попробуй поставить чей-нибудь Российский аккумулятор на время и посмотреть напряжение на генераторе. При нормальном же (14,2 В) аккумуляторе такое бывает при выходе из строя одного из диодов выпрямителя в генераторе.
3 февраля 2014, 15:09 #15
Юрий менял и аккумулятор и генератор, (родной генератор стоял бош на 90А) купил новый генератор наш отечественный так называемый «десятый» на 80А и результата нет. Аккумулятор и саратовский с новой машины ПЯТЕРКИ, и результат ноль. Электрики прозванивали диодный мост — все в норме. При движении это случилось, компьютер запиликал и написал мало напряжения 11.
4 вольта, потом зарядка появилась но уже не 14.2 (как было постоянно) а уже 13.6В. Так проездил с весны, и зимой этот недозаряд дал о себе знать — утром не могу заводить машину (хотя езжу по трассе 300 км в день) Вчера весь вечер сидел в инете и смотрел такие же проблемы, таких же симптомов хватает.
но внятонго решения проблемы так и не нашел. Предлагают поставить интеграл регулируемый выносной, да это наверное решение проблемы, но не «лечение» проблемы. обрашялся к автоэлектрикам они только руками машут, говорят ездий не включая потребителей тока. И никто не взялся датошно изучить проблему, хотя бы ради спортивного интереса.
3 февраля 2014, 15:14 #16
Может кто поможет найти схему зарядки, я уже устал честно говоря, Там ток возбуждения идет через лампочку заряда (7В) говорят есть там какой-то диод и резистор, где они, как подключаются понятия не имею. Может у кого есть такая схема отдельная машина ваз 2114
Схема зарядки «Шестерки»
Схема на ВАЗ 2106 включает в себя такие компоненты:
- генераторное устройство с обмоткой возбуждения;
- диодный выпрямительный мост, который является частью конструкции генератора;
- АКБ;
- регулятор напряжения, который может быть либо механическим, либо электронным;
- лампа заряда аккумулятора;
- реле этого индикатора.
Схема зарядки ВАЗ 2106 приводится в действие при включении зажигания. Когда работает двигатель, аккумулятор подзаряжается от генераторного устройства, которое, в свою очередь, приводится в действие от коленвала. Выпрямительное устройство, которым оборудован любой генератор, предназначено для преобразования напряжения в постоянное. После этого в работу вступает регулятор, благодаря которому уровень напряжения в сети колеблется в районе 13.5-14.3 вольт. На сегодняшний день в «шестерках» обычно используются электронный регуляторы, характеризующиеся более увеличенным ресурсом эксплуатации.
Когда водитель поворачивает ключ в замке зажигания, на контактах реле появляется ток, в результате чего на приборной панели начинает моргать лампа зарядки батареи. Горит лампа до того момента, пока не заведется мотор — когда силовой агрегат запущен, ток формируется на выходе генераторного механизма.
Схема электропроводки для «шестерки»
Как сбросить ошибку «низкий заряд АКБ»
Самый правильный совет — загнать автомобиль на СТО. Там опытные специалисты всё сделают безопасно, быстро, без ущерба для нежной электроники систем управления двигателя и безопасности машины. В некоторых моделях иномарок со временем эта проблема исчезает (если все элементы системы зарядки функционируют нормально). Можно проблему решить и самостоятельно. Для этого нужно отсоединить минусовую клемму на три минуты, а затем снова поставить её на своё место и хорошо затянуть.
Нужно знать, что контрольная лампочка зарядки аккумулятора своим горением, миганием и другим аномальным свечением сигнализирует о простых неисправностях. Например, выход из строя отдельного диода, неисправность реле-регулятора, ослабление приводного ремня. При обнаружении горящей лампочки нужно обязательной найти и исправить причину отсутствия заряда аккумулятора. Или в скором времени может понадобиться покупать новый генератор или аккумулятор.
Видео: генератор не даёт зарядки, как найти неисправность и добиться должной работы
Неожиданные сбои в работе бортовой сети электрооборудования автомобиля могут привести к серьёзным последствиям. Нужно крайне оперативно реагировать на светящиеся сигналы контрольных лампочек самодиагностики систем управления, в том числе и на загоревшейся индикатор зарядки аккумулятора. На станции диагностики по коду ошибки оперативно установят и исправят любую неисправность в системе зарядки источника постоянного тока.
ВАЗ 2110 горит лампа аккумулятора
Фото панели приборов автомобиля ВАЗ 2110. Лампа аккумулятора — третья слева в нижнем ряду.
Возможна, например, потеря тока при выключенном автомобиле, или повышенное потребление бортовой электроники во время поездки. И даже при нормальном режиме разряда подвести может генератор, который не будет восполнять заряд аккумулятора из-за неисправности. Если при запуске ВАЗ 2110 горит лампа аккумулятора на приборной панели. то как раз имеет место последний вариант.
А вот почему конкретно генератор не подает напряжение сразу определить довольно сложно. Самый очевидный сценарий – ослаб ремень, и генератор просто не набирает необходимые для работы обороты. Тогда достаточно просто натянуть ремень, и следить за поведением лампочки. Если же и после этого аккумулятор не заряжается, виновником может быть регулятор напряжения.
В рабочем состоянии регулятор напряжения генератора сглаживает напряжение на выходе до уровня 13,2-14,7 В. Если же в бортовой сети значение намного отличается, то проблема заключается именно в работе регулятора. Если фиксируется 14,7 В и выше, значит регулятор замыкает «массу» и выход “DF” – можно попробовать устранить замыкание. Если же напряжение, наоборот, низкое, тогда регулятор напряжения нужно менять полностью. В рассмотренных сценариях с участием неисправного регулятора горит лампочка аккумулятора ВАЗ 2110 только в случае с низким напряжением, так как аккумулятор начинает «голодать»
А вот влияние высокого напряжения на батарею куда более пагубное – за значением напряжения в сети очень важно следить
Еще одной причиной мигания лапочки на «десятке» может стать выход из строя одного из диодов выпрямительного блока. Диод предназначен для того, чтобы пропускать ток только в одну сторону, и не давать ему идти в генератор.
Фото диодов выпрямителя генератора ВАЗ 2110. 3 — дополнительные диоды, 2 — отрицательные диоды, 1 — положительные диоды
Очень часто диоды горят при неправильном подключении к прикуривателю в салоне. Тогда ток от аккумуляторной батареи может пойти в обмотку генератора, что ничего хорошего не предвещает. Диод при выходе из строя может либо проводить ток в обе стороны, либо же вообще не пропускать его. Вот тогда генератор и не отдает ток, и аккумулятор садится. И когда на ВАЗ 2110 горит лампа аккумулятора, на панели, рекомендуется проверить диоды генератора омметром.
Сделать это довольно просто, но для этого сначала нужно разобрать генератор. Прежде всего, нужно снять провод с минусовой клеммы аккумулятора. Потом отключается провод возбуждения от самого генератора. Ключом на 10мм откручивается гайка, которой прикручены остальные провода. Снимаем ремень, откручивает регулировочный винт и удерживающую гайку. Снимаем натяжную планку, ключом на 13мм откручиваем крепежную гайку снизу, и крепежный болт. После этого генератор сойдет с места.
Чтобы добраться до выпрямительного блока, в котором находятся диоды, потребуется ключ на 8мм и на 10мм. Также пригодится крестовая отвертка. К каждому диоду подключаем по очереди омметр, и смотрим на его реакцию. При разном подключении контактов, омметр должен показывать либо бесконечность, либо значение около нескольких сотен Ом. Соответственно, каждый диод нужно тестировать двумя вариантами подключения прибора. И если картина не соответствует описанной – диод нужно заменить, а лучше поставить новый выпрямительный блок. Таким же поводом для замены может стать повреждение вентилей выпрямительного блока.
Еще одной причиной того, что горит лампочка аккумулятора ВАЗ 2110, могут быть отпаявшиеся выводы обмотки возбуждения генератора, которые потеряли связи с контактными кольцами. Тогда их можно просто припаять обратно, либо заменить полностью весь ротор генератора. Тот же эффект, а именно полное отсутствие подачи тока от генератора, даст замыкание либо обрыв обмотки возбуждения генератора. Нужно разбирать устройство и омметром проверять выводы статора — на замыкание, и пропусканием тока — на обрыв. При замыкании на «массу» генератор начинает характерно подвывать, что уже само по себе должно серьезно насторожить автолюбителя. Чтобы не заворачиваться, легче просто заменить весь статор в сборе – однако причину поломки все равно выяснить надо.
Читайте так-же, другие обзоры
Замена втулок стартера ВАЗ 2109
Одна из поломок стартера, это выход из строя втулок. В данной статье мы рассмотрим технологию замены втулок стартера для модели ВАЗ 2109.
Плохо крутит или не крутит стартер ВАЗ 2109
Распространенная проблема — стартер вроде работает, а вроде и не работает, крутит, но плохо. Что делать в этом случае, Вы узнаете из данного обзора.
