Схемы проводки на ладу гранта. распиновки

Каковы преимущества у автосканера?

«Сканматик-2» закономерно оценен многими диагностами профессионального уровня. Испробовав данный комплект единожды, владельцы были весьма поражены его функционалом, позволяющим диагностировать ЭБУ не только у представителей семейства отечественных авто, как на примере, Лада Гранта, но и у некоторых иномарок.

Колодкой «OBD-2» стабильно подается питание на выводы адаптера. В экстренных моментах возможно запитать «Сканматик-2» от салонного прикуривателя.

Этот прибор отмечен как весьма удобный для самостоятельного сканирования. В нем также присутствует защитная функция, нивелирующая скачки бортового напряжения. К примеру, если запитать систему от розетки прикуривателя в момент, когда она в данном действии не нуждается, то никаких эксцессов не проявится.

Любого типа устройство обладает своими положительными и отрицательными аспектами. Угонщики сегодня научились использовать почти весь спектр такой детали, как диагностический разъем в своих недружественных целях. В большинстве ситуаций данную колодку преступники применяют чтобы отключить действие штатного иммобилайзера.

При потребности обезопасить себя и автомобиль Лада Гранта рекомендуем прибегнуть к распространенному решению, связанному с заменой колодки оригинального исполнения на «перепинованный» вариант, имеющий иную схему расположения контактной группы, где находится нужный элемент, вы теперь знаете. Переходник включает «папу» (разъем-обманку) и «маму» (т. е. стандартную колодку), которая подразумевает предварительный съем.

Блок управления двигателем Лады Гранты

Как говорилось в начале статьи, Гранта получила новые «мозги» с поддержкой CAN (M74CAN). Данное нововведение способно интегрировать «мозги» с сигнализациями, магнитолами, имеющими CAN-шину.

Часто ставят контроллер “Стандарт” с номером Ителма 11186-1411020-22: Данный ECU не имеется совместимости с более ранними моделями ВАЗ . В ранних ВАЗах, например, Приора, ЭБУ шёл с К-каналом для передачи данных.

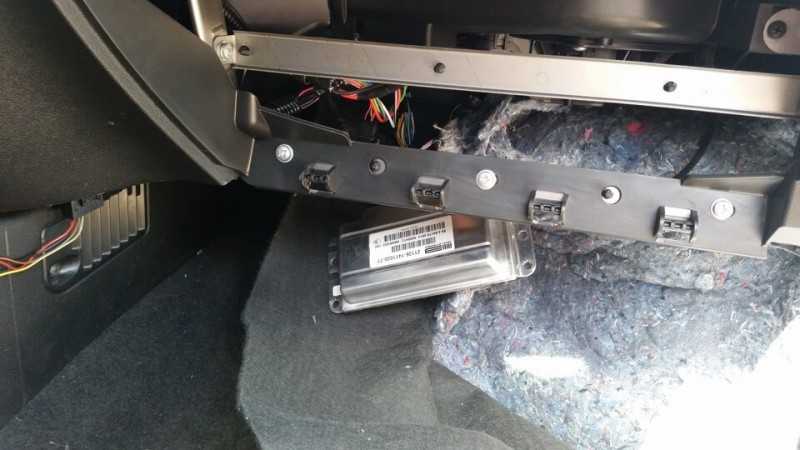

Расположение ЭБУ у Гранты:

«Мозги» располагаются в нижней части передней панели, а точнее под бардачком. Лучше будет видно, если смотреть с пассажирского сиденья. ЭБУ скрыт шумоизолячией и обивкой, поэтому достать его будет не просто.

Прошивки ЭБУ:

У серийных прошивок стоит обозначить на оптимизированную динамичную версию для 1,6-литровой 8-клапанной Гранты с контроллером «М74» и норме уровня выброса отработанных газов «ЕURO-2».

Чип-тюнинг ECU позволяет физически отключить второй датчик кислорода («лямбд зонда») вместе с катализатором. Если реализовать данную версию прошивки, то это приведёт к значительному росту динамических возможностей Гранты.

Чтобы узнать, какая прошивка у блока управления используют приложение OpenDiag, совместно с диагностическим адаптером подключаемому к OBD2 разъему.

Самодиагностика

На Гранте в ECM с контроллером М74 встроена самодиагностика, которая определяет неисправности. ECM выявляет проблему, далее загорается “Check Engine” и начинается идентификация ошибки. Далее затем код сохранятся в памяти, и показывается на приборную панель.

Загорелся Check Engine на Гранте?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

Обзоры диагностических сканеров для LADA GRANTA

Читай подробные статьи по обзору автосканеров, в том числе совместимых и с LADA GRANTA.

Обзоры OBD2 диагностических автосканеров

В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.

Эур lada kalina: неисправности и способы устранения, не работает электроусилитель руля, причины

Электроусилитель руля представляет собой узел, использующийся для обеспечения более комфортного управления автомобилем. Не так давно ЭУРом стали комплектоваться автомобили отечественного производства, в частности, в данной статье поговорим о Ладах Калинах. Какие могут случиться неисправности ЭУР Калина и какие есть способы устранения неполадок? Ответы на эти и другие вопросы ищите ниже.

Почему электроусилитель руля на Ладе Калине не работает, отключается и отказывается работать, по каким признакам рулевое колесо с ЭУРом стучит, подклинивает, закусывает или пищит? Чтобы произвести ремонт системы своими руками, нужно знать, как осуществляется диагностика и какие причины предшествуют поломке. Чаще всего выход из строя усилителя обусловлен поломкой самого узла и усилитель отказывает. Неполадки такого плана устраняются путем тщательной проверки системы для выявления точной неисправности.

Как показывает практика, зачастую неработоспособность электроусилителя (отказ) связана с поломкой контроллера скорости.

Последствия:

руль клинит,
заедает
становится тугой,
и другие

Поскольку датчик контроллера скорости обеспечивает активацию и отключение ЭУР при разных режимах движения. Усилитель на Калине работает в том случае, если авто передвигается на небольшой скорости. Когда скорость начинает увеличиваться, усилитель автоматически отключается, что позволяет обеспечить более безопасное управление машиной при езде на высоких оборотах.

Итак, вкратце о причинах неработоспособности ЭУР:

Вышел из строя контроллер скорости или на блок управления не поступает или пропадает сигнал от него. В данном случае причина может крыться как в поломке датчика, так и в повреждении проводки либо плохом контакте контроллера с бортовой сетью.
В электросети транспортного средства снизилось напряжение. Причины могут быть разными, начиная от севшего аккумулятора и неработоспособного генератора и заканчивая использованием в машине электрооборудования несоответствующей мощности.
Превышено допустимое число оборотов коленчатого вала.
Некорректная работа либо выход из строя управляющего модуля. В зависимости от причины, блок управления может подлежать ремонту, нужно делать более детальную диагностику.

Диагностика

Для проверки усилителя в авто нужно демонтировать пластмассовую накладку на рулевой колонке, для этого открутите болты, фиксирующие ее снизу.

Затем вам нужно будет добраться до 8-контактного штекера, его распиновка следующая:

контакт голубого цвета подключается к замку зажигания, это питание 12 вольт;
контакт красно-коричневого цвета — это кабель подключения к тахометру;
серый контакт идет на контроллер скорости авто;
бело-розовый провод — контрольный индикатор усилителя;
черно-желтый контакт — это диагностическая линия;
следующий контакт пустой, провод к нему не подключен;
контакт коричневого цвета — это масса;
пустой.

Более точные результаты позволит получить проверка усилителя с помощью сканера. Но поскольку такое оборудование обычно можно найти только на СТО, можно попытаться проверить работу системы скрепкой.

Для проверки нужно сделать следующее:

Сначала отключается зажигание.
Затем, используя скрепку, необходимо замкнуть контакты под номерами 6 и 7 данного штекера, при этом сам штекер демонтировать не обязательно.
Далее, зажигание нужно включить.
Выполнив эти действия, индикатор поломки ЭУР, расположенный в приборной панели, начнет мигать, по количеству морганий можно определить поломку системы (автор видео — Гоша Вахромеев).

Как по миганию значков индикатора понять, где искать причину:

один длинный сигнал и один короткий — электроусилитель исправен;
один длинный и два коротких — нет сигнала оборотов мотора;
один длинный и три коротких — вышел из строя или отсутствует питание контроллера момента;
один длинный и четыре коротких мигания — проблемы в работе электродвигателя ЭУР;
один длинный и пять коротких — вышел из строя контроллер положения рулевого вала;
один длинный и шесть коротких — вышел из строя контроллер положения ротора мотора;
один длинный и семь коротких — неполадки в работе электросети — напряжение либо слишком высокое, либо очень низкое;
один длинный и восемь коротких — вышел из строя управляющий модуль электроусилителя;
один длинный и девять коротких — поломка контроллера скорости.

Неисправности электрооборудования у Лада Гранта – руководство к действию

Хоть автомобиль и обладает довольно надежной электрической системой, питающей потребителей, но время от времени на Лада Гранта неисправности электрооборудования все-таки проявляются.

Перед тем, как начать работу по устранению каких-либо неисправностей в электрической цепи, следует внимательно изучить определенную схему электрооборудования, чтобы как можно более ясно представить функциональное назначение такой цепи.

Места возможной неисправности обычно исключаются за счет определения и исключения исправно функционирующих составных элементов одного и того же контура.

В случае одновременной поломки нескольких элементов либо контуров вероятной причиной отказа вполне может быть перегорание отвечающего за эти элементы предохранителя. Причиной неисправности электрооборудования в автомобиле Лада Гранта вполне может оказаться нарушение контакта с «массой».

Отказы электрооборудования очень часто объясняются элементарнейшими причинами, среди которых наиболее встречающимися считается:

– коррозия контактов на разъемах;– выход из строя предохраняющего элемента;– перегорание плавких вставок либо повреждение контактных групп и реле.

Следует визуально проверить работоспособность всех предохранителей, электропроводки и разъемов цепи непосредственно перед тем, как приступать к более щепетильной проверке ее компонентов.

В случае использования для поиска поломки диагностических приборов детально спланируйте, какие именно точки контура цепи и в какой последовательности (поможет в этом схема электрооборудования Лада Гранта норма) нужно подключать измерительный прибор для более эффективного обнаружения неисправности.

Инструкция по диагностике Лады Гранта через OBD2 разъем своими руками через ноутбук или смартфон

Определить, где находится OBD2 разъем

Определить какой автосканер подойдет для автомобиля

Подбор сканера (адаптера) для LADA GRANTA зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.

Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для Лады Гранта»

Скачать диагностическую программу для сканера

Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.

Для подбора программы для адаптера перейдите в раздел: «Программы»

Воспользоваться инструкцией и провести диагностику

При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: «Обзоры OBD2 автосканеров»

Определить ошибки и расшифровать их

Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «OBD2 коды ошибок Лада Гранта»

Сделать ремонт согласно расшифровке ошибки

Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.

Проверить ошибки повторно

Scan Tool Pro — бюджетный мультисканер для LADA GRANTA

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2019 — пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с LADA и ВАЗ.

Методы диагностики системы

Выявить ошибки Гранта и аналогов можно двумя способами. Обе методики имеют явные преимущества и недостатки.

Самодиагностика Лада Гранта

Принцип способа заключается в использовании штатных систем, установленных на машине. Процедура не требует подключения дополнительного оборудования или изучения сложных инструкций. Для выполнения проверки достаточно выполнить простую последовательность действий:

одновременно зажать клавишу сброса суточного пробега, расположенную на приборной доске и провернуть ключ в личинке замка в положение 2;
если все сделано правильно, машина перейдет в режим самодиагностики, все стрелки сделают полный оборот и загорятся индикаторы;
клавишей на подрулевом переключателе положения стеклоочистителей выбрать необходимую опцию;
первой в списке появляется информация о версии прошивки. Перещелкивая позиции далее, можно увидеть необходимую комбинацию ошибки.

Примечание!

Если при переходе в самодиагностику, какие-либо индикаторы не загорелись, их цепи необходимо проверить в первую очередь.

Недостатком способа выступает малая точность показателей. На дисплей выводится сжатая информация о поломке, что может указать только на сторону, откуда стоит начать поиски проблемы.

В самых популярных версиях прошивки ЭБУ, ошибки сетей отмечаются как:

Указанный код ошибки Лада Гранта свидетельствует о наличии критического скачка напряжения в бортовой сети. В 90% случаев говорит о коротком замыкании или повреждении электроприборов.
Требуется проверить поплавковый датчик в бензобаке и его цепь. Возможно КЗ или повреждение сенсора.
Перегрелся мотор или сломался температурный датчик антифриза.
Нарушение цепи питания измерителя температуры окружающей среды.
Дополнительно указывает на перегрев силовой установки или неправильную работу термостата. Косвенно затрагивает более сложные неисправности типа пробоя прокладки ГБЦ.
Критически снизилось давление в топливной рампе. Потребуется проверить насосы и состояние форсунок. Популярная ошибка двигателя Гранта первого поколения.
Отказали тормоза или сильно истерлись колодки – необходима диагностика модулей.
Сильный просад напряжения бортовой сети. Возможны проблемы с аккумулятором.

Если на приборке отображается «Е» – это говорит о неправильной работе прошивки.

Компьютерная диагностика

Следующий метод подразумевает подключение к машине специального оборудования. Суть заключается в следующем:

под приборной доской находится специальный разъем;
к клемме, через специальный коннектор подключается ноутбук с программой;
начинается сопряжение устройств;
после установки стабильного соединения и считывания информации с БК в окне ПО высветятся коды ошибок Лады Гранты.

Если все сделано правильно, на монитор выводятся специальные шифры. При этом каждая часть кода говорит о собственной схеме.

Начало (буква)

Р – нарушена целостность электропроводки или повреждены датчики;
С – вероятно поломка находится в узлах подвески, ходовой части;
В – проблемы с внутренним оснащением автомбиля;
U – наблюдается ресинхронизация нескольких взаимосвязанных цепей.

Далее идут стандартные обозначения:

0 – поломки в модуле OBD 2;
1/2 – код предприятия (что это, известно только автопроизводителю);
3 – нарушение работы запасных частей проводки.

Следующая часть указывает на порядковый номер раздела бортовой цепи, где находится поломка:

0 – устройство очистки выхлопа;
1 – система воздушного питания мотора;
2 – топливные магистрали, насосы и форсунки;
4 – контрольные приборы;
5 – неполадки или нарушение в работе дополнительных систем;
7/8 – трансмиссия, ходовая часть.

Следом идет еще двузначное число – последняя часть индекса указывает непосредственно на систему, где имеется проблема.

Электросхема Гранты

В том случае, если после подключения лампочка стала гореть, это говорит о том, что напряжение в цепи имеется.

Как показывает практика, зачастую проблемы в работе проводки связаны с плохим соединением, так что при обнаружении проблем в первую очередь нужно проверить контакты. Фотогалерея: электросхемы передней части авто Цветные карты соединения Лады Гранты: Электросхема переднего жгута автомобиля Лада Гранта — часть 1 Электросхема переднего жгута автомобиля Лада Гранта — часть 2 Электросхема переднего жгута автомобиля Лада Гранта — часть 3 Электросхема переднего жгута автомобиля Лада Гранта — часть 4 Схема электрических соединений электрооборудования в задней части автомобиля Описание компонентов: Разъем для подключения заднего жгута к кабелям приборной комбинации.

Один из них подключается к минусу аккумуляторной батареи либо массе транспортного средства, то есть кузову. Осветительное устройство в салоне авто. Необходимо произвести измерение заряда батареи, если есть необходимость, то подзарядить устройство.

В модельном ряду Лады Гранта монтажный блок предусматривает наличие резервных реле и предохранителей. С принципом работы конкретно взятого электронного блока читатель может ознакомиться в самостоятельном режиме.

Используя тестер, вам нужно выявить дефектный участок и поменять на нем провод. Все это обеспечивает максимальную безопасность и комфорт для водителя. Кроме того, следует всегда в своем автомобиле возить комплект проводов для запуска двигателя от альтернативного источника обычно это аккумуляторная батарея другого автомобиля.

Является ли данное руководство полезным для Вас?

Кроме того, следует всегда в своем автомобиле возить комплект проводов для запуска двигателя от альтернативного источника обычно это аккумуляторная батарея другого автомобиля. Как показывает практика, зачастую проблемы в работе проводки связаны с плохим соединением, так что при обнаружении проблем в первую очередь нужно проверить контакты. Провода объединяют в жгуты. Выход для подключения заднего жгута с разъемом кабелей фонарей освещения заднего номера.

Попробуйте подвигать провода в разные стороны, при этом следите за контролькой — если она начала гореть, то где-то на участке замыкает один из контактов. Отказы электрооборудования очень часто объясняются элементарнейшими причинами, среди которых наиболее встречающимися считается: — коррозия контактов на разъемах; — выход из строя предохраняющего элемента; — перегорание плавких вставок либо повреждение контактных групп и реле. Трансмиссионный агрегат. Далее провода собираются в жгуты, которые соединяются с электрическими блоками посредством специальных разъемов. Штекер для соединения с селектором коробки передач. Схемы электропроводки ЛАДА ГРАНТА

Как снять ЭБУ на Ладе Калине – пошаговая инструкция

Для того, чтобы снять блок ЭБУ на Ладе Калине необходимо выполнить следующий порядок действий:

Cначала необходимо открутить 2 самореза, место первого показано стрелкой. Второй находится на том же уровне со стороны двигателя. Перед этим нужно не забыть снять клемму с аккумулятора. После выкручивания саморезов надо потянуть блок в сторону пассажирской двери? и он должен выехать оттуда по направляющим. Иногда бывает, что провода упираются в ковролин. Тогда их нужно поправить.
Для того, чтобы снять разъем и отсоединить блок от проводов, сначала нужно: потянуть за фиксатор разъема в сторону. Фиксатор представляет собой скобу. Думаю, что вы без труда найдете его на разъеме.

Провод контроля работы двигателя по генератору лада гранта

Регистрация
Вход

В начало форума
Правила форума
Старый дизайн
FAQ
Поиск
Пользователи

Самое правильное по тахометру,берётся прям контролёра,непомню какой вывод

Это понятно. Но с приборки то удобнее, а к контроллеру не подлезешь. Вот и хотелось бы знать с какой ноги разъёма Х1 брать сигнял. На 2-ноге низковольтный, а на 3-ей высоковольтный. Или наоборот. Какой из них?

датчик давления — не вариант

Сига Pantera LX-320 Я не знаю почему, но рекомендуют именно с тахометра. Ни с гены, ни с давления.

Ок нога 2 разъёма Х1 мне подойдёт. Спасибо!

Когда себе ставил брал провод с тахометра низковольтный Х1 На 2-ноге низковольтный работает без нареканий.

Подключил контроль ко 2-й ноге X1 к тахометру.

Далее вопрос немного не по теме.

Не хочет АВТОЗАПУСКАТЬСЯ. Все условия для автозапуска выполняю. Логическая нейтраль и прочее. Делаю так: завожу, нейтралка, ручник ( лампа загорается на панели), выключаю зажигание и. она глушиться, а ведь должна работать, пока не выйдешь и не поставишь на охрану. ((((((((((((((((((

Петля перерезана, контроль ручника завёл на лампочку на приборке. Зажигание (жёлтый сиги) к синекрасному проводу у замка, стартер соответсвенно завёл на сигу. Программу 7,что бы контроль считывался по тахо, сделал. Всё по схеме. Чего блин не хватает?

ставиш на ручник выключаешь зажигание она продолжает работать

Программу 7,что бы контроль считывался по тахо, сделал. Всё по схеме. Чего блин не хватает?

тахометр -коричнево красный провод

может надо программировать обороты ХХ

У тебя в инструкции в заводских настройках стоит контроль работы двигателя по генератору ты в настройках поставил по тахометру.

есть два варианта, по сигналу с генератора и по тахометру. Но у приборки 2 выхода обычный и высоковольтный. 2-я и 3-я ноги разъёма. Какой из них брать для сиги?

к проводу ручника на панели приборов подключил через диод? если в приборке стоит лампочка простая на индикацию ручника то сига может видеть плюсовую составляющую что не есть гуд, а вот если в приборке стоит светодиодная индикация на ручник то диод можно не ставить.

А это уже интересно, приборка с обычной лампочкой, диод никакой не ставил. Каким его боком ставить и какой?

Кстати, при постановке на охрану заведённой машины, тоже опрос ручника идёт. Т.е. при заведённой нажимаешь кнопку ( не помнб какую) потом ручник и выключаешь, она не глохнет, можно выйдти и поставить на охрану. ВОт надо так попробовать, если не получиться, значит буду с диодом экпериментировать

А вот ещё пишут. Если двери, капот или багажник окажутся плохо закрытыми, или неисправен один из кнопочных выключателей дверей, капота или багажника или не включен стояночный тормоз, то сигнализация преду-предит об этом4 звуковыми сигналами и4 вспышками габаритов

Ставлю на охрану, ручник не ставлю. и не пищит 4 раза, а один только как положено. Это чё?

Почему спидометр ломается

Стоит отметить, что в некоторых случаях ремонт спидометра провести нетрудно самостоятельно. В других же потребуется помощь специалистов.

Так, окисление контактов считается довольно легко устраняемой неисправностью. Характерным для нее является «прыганье» стрелки, невзирая на то, что скорость движения сохраняется стабильной. Устранение проблемы происходит путем чистки контактов.

Провода перетерлись. Заподозрить эту причину позволяет хаотичное движение стрелки при запуске двигателя. Между тем специалисты отмечают, что иногда проблема себя долгое время никак не проявляет. Выявить удается ее при помощи тестера.

Поломка датчика. Прибор скоростного контроля, работоспособность которого подвергнута сомнению, заменяется на заведомо исправный. Если спидометр после этой процедуры начал функционировать нормально, то далее искать поломки нет смысла. Часто датчики приходят в негодность после того, как их корпус разрушается, внутрь попадает вода или же грязь.

Разъемы. Они находятся в ВАЗ-2110 в месте, где на них попадает постоянно грязь. В итоге контакт нарушается и стрелка спидометра двигается хаотично. Разъемы нужно полностью очистить и проверить надежность соединения.

Часто также спидометр начинает сбоить в связи с износом вала. В этой ситуации избавиться от проблемы удастся только после полной замены вышеназванной детали.

Как известно, на данной модели производитель устанавливает электронный спидометр. Если именно он пришел в негодность, то эта проблема достаточно серьезная, так как названный выше прибор сам по себе не продается. По этой причине придется покупать целый щиток. Однако на самом деле в девяти из десяти случаях проблема находится совсем в другом месте.

На ВАЗ-2110 с мотором на 8 клапанов спидометр получает информацию с датчика скорости. Он, в свою очередь, расположен в коробке передач. Там, посредством двух шестеренок на него поступают данные о крутящем моменте с вала КПП.

Аналогично все работает и у машин с двигателями на 16 клапанов.

Чаще всего, как отмечалось выше, проблема в том, что датчик слишком загрязнен. Вообще у ВАЗ-2110 под капотом всегда накапливается пыль. Она, будучи смешанной с маслом, создает достаточно устойчивую преграду. В результате надежность показаний спидометра становится небезусловной. Проблема решается просто – датчик очищают и сушат.

Стоит напомнить, что удобнее будет получить к нему доступ непосредственно через коробку передач, так как снизу делать это очень неудобно.

Еще одна очень часто встречаемая причина – проблемы с электросетью. Ее всю необходимо проверить

Кроме того, внимание также уделяют:

надежному креплению проводков в клеммах;
их общему состоянию;
предохранителям, находящимся в пределах монтажного блока.

В ситуации если никаких повреждении электросети не обнаружено, придется браться за сам датчик. Его поломка является третьей по распространенности причиной отказа спидометра. Проверка его делается в такой последовательности:

датчик извлекают из КПП;
к приводу прикладывают дрель или же шуруповерт, переключенные в режим откручивания;
зажигание включается;
нажав на кнопку дрели, вращают привод.

В ситуации когда стрелка спидометра начинает двигаться, следует признать, что контролирующий прибор полностью исправен. Это означает одно – неисправность кроется где-то в коробке передач. Здесь самостоятельно устранить поломку в состоянии исключительно опытный автолюбитель или же профессиональный слесарь. Когда стрелка с места не двигается – достаточно будет заменить сам датчик.

Диагностика Лады Гранта своими руками

Диагностика по моделям авто 1 комментариев 16 мая 2019 Просмотров: 6863 Рейтинг:

Время прочтения

Сложность материала:

Для профи – 4 из 5

Самостоятельная компьютерная диагностика автомобилей Лада Гранта доступна для каждого владельца данного авто, так как на Грантах впервые интегрировали CAN-шину в ЭБУ. Благодаря этому с подключением простого ELM327 диагностического адаптера не возникнет проблем, а программу для диагностики бесплатно можно скачать из интернета.

Данная инструкция подробно описывает процесс считывания данных с ЭБУ, а так же какой автосканер и программу выбрать для диагностики Ганты. В статье имеются полезные ссылки на более подробные инструкции, а так же обзоры.

Автор сайта elm327-obd2.ru
