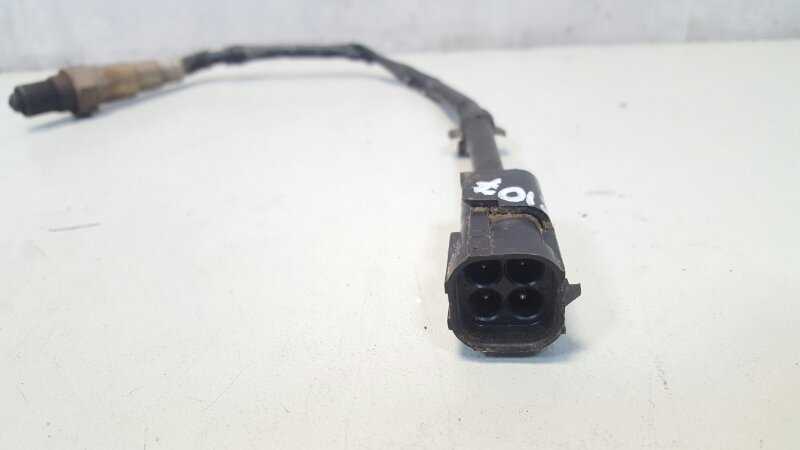

Датчик кислорода автомобиля ваз 2107 инжектор

Сколько времени работает лямбда-зонд

Первые варианты кислородных датчиков, с двумя проводами, при нормальном режиме эксплуатации работали в районе 50 тыс. км пробега. Новая конструкция зондов с тремя или четырьмя проводами проработает в районе 80 тыс. км. Лямбда-зонды, устанавливаемые в современные автомобили способны отработать до замены около 150 тыс. км.

Отдельный подвид этих датчиков – широкополосные лямбда-зонды, которые проходят не менее 150 тыс. км., обладая рядом преимуществ. Они оборудованы отдельной шкалой вывода, поэтому водитель может в реальном времени видеть, какая смесь подается в двигатель. Это устройство работает во всем диапазоне оборотов и обрабатывает информацию с гораздо большей скоростью.  Особенно полезны такие датчики для автовладельцев, которые любят заниматься тюнингом своих моторов.

ПОЕЗДКА В ПРОВЕРОЧНОМ РЕЖИМЕ

УКАЗАНИЕ:

  1. Данный режим проверочной поездки используется в процедуре «ВЫПОЛНИТЕ ПОЕЗДКУ В ПРОВЕРОЧНОМ РЕЖИМЕ» следующего порядка выполнения диагностики.
  2. Поездка в проверочном режиме активирует контроль подогреваемого кислородного датчика (НО2). (Одновременно выполняется контроль каталитического нейтрализатора.) Это очень удобно при определении того, что ремонт завершен.
  1. (а) Подсоедините портативный диагностический прибор к разъему DLC3.
  1. (b) Включите зажигание (IG).
  1. (с) Включите портативный диагностический прибор.
  1. (d) Сбросьте коды DTC (при наличии) (см. стр. Нажмите здесь).
  1. (e) Войдите в режим активной диагностики (см. стр. Нажмите здесь).
  1. (f) Выберите следующие элементы меню: Powertrain / Engine and ECT / Utility.
  1. (g) Убедитесь, что для параметра «O2 Sensor» (кислородный датчик) указывается значение «Incomplete» (не завершено).
  1. (h) Запустите и прогрейте двигатель.
  1. (i) Совершите поездку на автомобиле со скоростью 40-70 миль в час (64-113 км/ч) в течение не менее 10 минут.
  1. (j) Запишите значения параметров в режиме «Utility» (сервис). При включении контроля «O2 Sensor» значения указанных параметров изменятся на «Complete» (завершено).
  1. (k) На портативном диагностическом приборе войдите в следующие меню: Powertrain / Engine and ECT / DTC и проверьте, выводятся ли какие-либо коды DTC (какие-либо ожидающие обработки коды DTC).

УКАЗАНИЕ: Если значение параметра «O2 Sensor» не меняется на «Complete» и ожидающие обработки коды DTC не регистрируются, увеличьте время поездки.

Как проверить лямбда зонд на ВАЗ 2114 как можно быстрее

Для того, чтобы не затягивать этот процесс, следует разобраться в конструкции устройства.

  1. Одна из основных частей датчика — это защитные наконечники (экранированные), которые можно найти на двух сторонах электролита. Именно на них располагаются отверстия, предназначенные для выхлопных газов. Также эти отверстия могут использоваться для забора воздуха. Именно наконечники являются главной функциональной частью прибора. По ним устройство может определить разность потенциалов.
  2. Внутри наконечников располагается коллектор. Также его называют элементом, имеющим высокую проводимость тока.
  3. Между наконечниками располагается специальный прибор, который считывает электросигнал.
  4. Также следует понимать назначение проводов. Провода белого цвета нужны для питания устройства. Один из чёрных проводов используется для передачи данных к ЭБУ, а другой нужен для заземления.

Как определить неисправность датчика кислорода

Существует ряд методов для проверки состояния лямбда датчика и его питающих/сигнальных цепей.

Специалисты компании BOSCH советуют проверять соответствующий датчик каждые 30 тысяч километров пробега, либо при выявлении описанных выше неисправностей.

Что нужно сделать в первую очередь при диагностике?

  1. Необходимо оценить количество сажи на трубке зонда. Если ее слишком много — датчик будет работать некорректно.
  2. Определить цвет отложений. Если на чувствительном элементе датчика имеются белые или серые отложения — это означает, что используются присадки к топливу или к маслу. Они негативно сказываются на работе лямбда зонда. Если на трубке зонда имеются блестящие отложения — это говорит о том, что в используемом топливе очень много свинца, и от использования такого бензина лучше отказаться, соответственно, сменить марку бензозаправки.
  3. Можно попытаться очистить сажу, однако это не всегда возможно.
  4. Проверить мультиметром целостность проводки. В зависимости от модели конкретного датчика он может иметь от двух до пяти проводов. Один из них будет сигнальным, а остальные — питающими, в том числе, для питания элементов подогрева. Для выполнения процедуры проверки вам понадобится цифровой мультиметр, способный измерять постоянное электрическое напряжение и сопротивление.
  5. Имеет смысл проверить сопротивление нагревателя датчика. В разных моделях лямбда зонда оно будет находиться в пределах от 2 до 14 Ом. Значение питающего напряжения должно быть около 10,5…12 Вольт. В процессе проверки также нужно обязательно проверить целостность всех проводов, подходящих к датчику, а также значение сопротивления их изоляции (как попарно между собой, так и каждого на «массу»).

Как проверить лямбда-зонд видео

Обратите внимание, что нормальная работа датчика кислорода возможна лишь при его нормальной рабочей температуре, равной +300°С…+400°С. Это обусловлено тем, что лишь в таких условиях циркониевый электролит, нанесенный на чувствительный элемент датчика, становится проводником электрического тока. Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем

Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем.

Так как проверка кислородного датчика во многих случаях подразумевает снятие/установку то стоит учесть такие нюансы:

  • Лямбда — устройства очень хрупкие, поэтому при проверке нельзя подвергать их механическим нагрузкам и/или ударам.
  • Резьбу датчика необходимо обработать специальной термопастой. При этом нужно следить, чтобы паста не попала на его чувствительный элемент, поскольку это приведет к его некорректной работе.
  • При закручивании необходимо соблюдать значение крутящего момента, и пользоваться для этих целей динамометрическим ключом.

Точная проверка лямбда зонда

Точнее всего определить неисправность датчика концентрации кислорода позволит осциллограф. Причем использовать профессиональный аппарат необязательно можно снять осциллограмму используя программу-симулятор на ноутбуке либо другом гаджете.

График правильной работы датчика кислорода

На первом рисунке в данном разделе представлен график правильной работы датчика кислорода. В этом случае на сигнальный провод поступает сигнал, похожий на ровную синусоиду. Синусоида в данном случае означает, что контролируемый датчиком параметр (количество кислорода в выхлопных газах) находится в предельно допустимых границах, и просто происходит его постоянная и периодическая проверка.

График работы сильно загрязненного датчика кислорода

График работы датчика кислорода на обедненной топливной смеси

График работы датчика кислорода на обогащенной топливной смеси

График работы датчика кислорода на бедной топливной смеси

Далее представлены графики, соответствующие сильно загрязненному датчику, использованию двигателем автомобиля обедненной топливной смеси, богатой смеси, а также бедной смеси. Ровные линии на графиках означают, что контролируемый параметр вышел за допустимые пределы в ту или другую сторону.

Инструкция по подключению датчика кислорода

Данная инструкция носит ознакомительный характер. Настоятельно рекомендуется доверять такую ответственную процедуру специалисту сервисного центра, обладающего соответствующим опытом работы.

  1. Запомнить или записать расположение проводов датчика. Отсоединить штекер от электронной составляющей авто, не повредив и не разомкнув при этом провода самого зонда. Аккуратно вытащить старую лямбду.
  2. Подрезать проводку нового универсального датчика так, чтобы каждый следующий кабель был на 4 см короче предшествующего (начинать можно с какого угодно). Также укоротить кабели от разъема старого зонда.
  3. Поместить на каждый из проводов специальную изоляцию и водозащиту (широким концом водозащита обращена к точке соединения провода).
  4. Снять с каждого провода 8 мм изоляции кусачками, затем надеть контактное соединение и сжать конструкцию так, чтобы соединение было идеальным, а неизолированные провода не выступали. Начинать соединение следует с наиболее короткого провода, так проще.
  5. Передвинуть водозащиту с обоих концов проводки к соединению, полностью прикрыть место соединения изоляционной трубкой. Закрепить конструкцию при помощи горячего фена.
  6. Монтировать непосредственно сам датчик, сняв защитный колпак. Распиновка проводов лямбды поможет проложить новую проводку по цветам точно так, как лежала старая. Подключать и крепить проводку необходимо аккуратно, чтобы она не соприкасалась с нейтрализатором, коллектором или другими частями авто, которые нагреваются до высоких температур.

Своевременная замена лямбда-зонда очень важна. Если ЭБУ автомобиля не будет получать достоверную информацию об уровне кислорода в выхлопе, то станет работать на основе усредненных параметров, таким образом топливно-воздушная смесь не будет оптимальной — это отрицательно повлияет на состояние автомобиля.

Наш автосервис в Санкт-Петербурге специализируется на диагностике и ремонте выхлопных систем самых разных авто, от ВАЗ до иномарок. Гарантируем высокое качество ремонта и короткие сроки. Не рискуйте своей техникой — обращение к профессионалам сбережет много нервов, а в перспективе и денег, ведь самостоятельный ремонт по советам с форумов может привести только к более серьезным неисправностям.

Виды датчиков и принцип работы

Лямбда-зонд устанавливается в выхлопной системе. Делятся датчики на два вида: двухточечный и широкополосный.

Двухточечный датчик состоит из керамики, элементы которого с двух сторон покрыты диоксидом циркония. Устанавливается перед каталитическим нейтрализатором либо за ним.

Принцип работы — измерение уровня концентрации кислорода в окружающей среде и выхлопных газах. Если уровень меняется и становится разным, на концах элементов датчика создается напряжение, от низкого до высокого. Низкое напряжение создается, если кислорода в системе с избытком.

В противном случае если в системе не хватает нужного уровня кислорода, то создастся высокое напряжение. Эти сигналы поступают в блок управления двигателем, который различает их по силе тока.

Широкополосный датчик — более современная конструкция. Так же имеет два керамических элемента. Один из них можно назвать «закачивающим». Он отвечает за активацию процесса закачивания или удаления воздуха из системы.

Второй элемент можно условно назвать «двухточечным». Принцип работы базируется на том, что пока кислорода в смеси нужное количество сила тока на «закачивающем» элементе не меняется и передается на «двухточечный» элемент.

Он в свою очередь, получая постоянную силу тока от «закачивающего» элемента поддерживает постоянное напряжение между своими элементами и бездействует.

Как только уровень кислорода меняется, «закачивающий» элемент подает измененное напряжение на «двухточечный». Тот в свою очередь обеспечивает либо закачку воздуха в систему либо его откачку обратно.

Где находится датчик кислорода (лямбда-зонд)?

Для двигателя 1,5 л

Лямбда зонд (под номером 11) устанавливается в выхлопной системе на приемной трубе. Вкручивается сверху, перед резонатором или проставкой (если резонатора нет). Иными словами: ставьте автомобиль на яму и ищите по всей системе выхлопа датчик, торчащий вверх. ДК — единственный датчик, который устанавливается в систему выхлопа, поэтому не промахнетесь.

Выхлопная система для двигателя 1,5л

Для двигателя 1,6 л

Система выхлопа данного двигателя немного отличается от 1,5 л

Обратите внимание на рисунок: В данной системе выхлопа запланированы 2 ДК (по номером 2) — оба находятся на катоколлекторе. На данные двигатели устанавливается как 1, так и 2 датчика концентрации кислорода: Норма токсичности Евро-2 — 1 ДК, Евро-3 — 2 ДК

Выхлопная система для двигателя 1,6л

Схема устройства

Рассмотрим схему зонда, дающую представление о размещении узлов. Знание конструкции позволяет понять места расположения деталей, подверженных поломкам.

Пример конструкции зонда

Конструкция включает:

  • 1 — металлический штуцер, предназначенный для установки зонда, на внешней поверхности имеются грани под ключ, ниже расположена резьба;
  • 2 — керамический изолятор;
  • 3 — уплотнительный элемент для ввода жгута проводов;
  • 4 — сигнальные провода;
  • 5 — металлический защитный колпачок, оснащенный вентиляционными продухами, предназначен для защиты измерительного элемента от повреждений;
  • 6 — пружинная контактная часть;
  • 7 — чувствительный элемент, выполненный из керамики;
  • 8 — нагревательный стержень;
  • 9 — вентиляционный канал;
  • 10 — внешний металлический корпус.

Подключение датчика кислорода на ВАЗ 2114 в случае, если он вышел из строя

Для того, чтобы заменить сломанный датчик, следует сделать следующее:

отправиться в автомобильный магазин со сломанным прибором. Это нужно для того, чтобы вы могли сверить маркировки на устройствах. В противном случае автолюбитель может приобрести не тот прибор, который ему нужен. Для того, чтобы этого не произошло, следует внимательно сверить маркировку, которая располагается на корпусе устройства;
необходимо выключить двигатель и дать ему остыть. Если этого не сделать, то заменить датчик не получится;
после этого нужно отсоединить от датчика все провода;
теперь необходимо открутить датчик кислорода обычным гаечным ключом;
когда эта задача будет выполнена, автомобилисту остаётся поставить новый датчик

Сделать это предельно просто, однако необходимо проявлять осторожность, иначе можно запросто сорвать резьбу. Для того, чтобы недопустить столь неприятной поломки, необходимо вкрутить датчик как можно более медленно;
после этого следует заняться соединением контактов датчика по схеме распиновки.


Установленный датчик кислорода

На все операции по установке нового датчика может потребоваться примерно 60-90 минут

Этого будет вполне достаточно для того, чтобы сделать всё максимально осторожно и аккуратно

Для того, чтобы лучше понимать особенности этого устройства, необходимо изучить конструкцию лямбда зонда.

Как понять, что датчик кислорода вышел из строя

О том, что лямбда-зонд перестал подавать стабильный сигнал, водитель авто может узнать по нескольким признакам:

  • на приборной панели загорится желтая лампочка Check Engine;
  • мотор начнет работать нестабильно, особенно на холостых и малых оборотах;
  • из выхлопной трубы выходит дым черного цвета;
  • в салоне появляется неприятный запах.

Однако в большинстве случаев самым первым признаком неисправности лямбда-зонда является срабатывание индикатора Check Engine. Лишь в дальнейшем, если автовладелец не побеспокоился об устранении ошибки р0134, могут появиться и другие вышеперечисленные признаки выхода датчика из строя.

Что означает код P0134?

Код ошибки OBD II P0134 определяется как «Цепь датчика кислорода — активность не обнаружена (банк 1, датчик 1)» и устанавливается, когда блок управления (ЭБУ) не обнаруживает напряжение сигнала от датчика кислорода.

Датчики кислорода (ДК) играют решающую роль в процессе подачи топлива, синхронизации зажигания и фаз газораспределения, рассчитанных блоком управления.

ЭБУ собирает информацию от различных датчиков на двигателе, чтобы рассчитать наиболее подходящее соотношение топливо/воздух, настройку времени зажигания, а также настройки VVT / VCS (система сдвига фаз газораспределения), чтобы гарантировать, что двигатель выдает наибольшую мощность за наименьшее количество топлива, в зависимости от скорости и нагрузки.

Датчики кислорода, обозначенные цифрой «1», измеряют поток выхлопных газов до того, как он поступает в катализатор. На основе количества кислорода в выхлопном газе эти датчики генерируют сигнальное напряжение, которое используется ЭБУ для внесения изменений в различные настройки, для поддержания максимальной производительности в любое время.

Т. е. с практической точки зрения, если первичный датчик (кислородный датчик № 1) не генерирует сигнальное напряжение, поскольку он неактивен, блок управления лишается информации, необходимой для эффективного управления двигателем.

В большинстве случаев ЭБУ получает базовое сигнальное напряжение около 450 милливольт, когда датчик находится в холодном состоянии. По мере того, как схема управления нагревателем нагревает чувствительный элемент для более быстрого ввода датчика в действие, сопротивление — которое обычно составляет около 8 Ом — начинает падать, что позволяет датчику генерировать сигнальные напряжения, пропорциональные количеству кислорода в выхлопных газах.

Если блок управления обнаруживает, что нагрев ДК занимает более 60 секунд или около того, или что напряжение сигнала не выходит за пределы диапазона от 390 до 490 милливольт, он считает датчик кислорода неактивным. Установится код P0134 и включится индикатор CHECK ENGINE.

Замена лямбда зонда

В большинстве случаев такая деталь, как лямбда зонд не подлежит ремонту, о чем свидетельствуют утверждения о невозможности произведения ремонта от многих автомобильных производителей. Однако, завышенная стоимость такого узла у официальных дилеров отбивает всякую охоту его приобретения. Оптимальным выходом из сложившейся ситуации может стать универсальный датчик, который стоит гораздо дешевле родного аналога и подходит практически всем автомобильным маркам. Также в качестве альтернативы можно приобрети датчик бывший в использовании, но с продолжительностью гарантийного периода или же полностью выпускной коллектор с установленным в него лямбда зондом.

Однако, бывают случаи, когда лямбда зонд функционирует с определенной погрешностью из-за сильного загрязнения в результате оседания на нем продуктов сгорания. Для того чтобы убедиться, что это действительно так, датчик необходимо проверить у специалистов. После того как проверка лямбда зонда состоялась и подтвержден факт его полной работоспособности, его нужно снять, почистить и установить обратно.

Это интересно: Признаки и симптомы пробитой прокладки ГБЦ

Для того чтобы демонтировать датчик уровня кислорода, необходимо прогреть его поверхность до 50 градусов. После снятия, с него снимается защитный колпачок и только после этого можно приступать к очистке. В качестве высокоэффективного очищающего средства рекомендуется использовать ортофосфорную кислоту, которая с легкостью справляется даже с самыми стойкими горючими отложениями. По окончании процедуры отмачивания, лямбда зонд ополаскивается в чистой воде, тщательно просушивается и устанавливается на место. При этом не стоит забывать о смазке резьбы специальным герметиком, который обеспечить полную герметичность.

Устройство автомобиля очень сложное, поэтому он нуждается в постоянной поддержке работоспособности и проведении своевременных профилактических работ. Поэтому в случае возникновения подозрений о неисправности лямбда зонда, необходимо незамедлительно произвести диагностику его работоспособности и в случае подтверждения факта выхода из строя, заменить лямбда зонд. Таким образом, все важнейшие функции транспортного средства будут сохранены на прежнем уровне, что станет гарантом отсутствия дальнейших проблем с двигателем и прочими важными элементами автомобиля.

Проблемы при замене

При замене старый датчик может прикипеть к трубе. В этом случае действуйте так:

Щедро полейте wd – 40 и пробуйте открутить
Включаем двигатель, нагреваем выхлопную систему и откручиваем датчик
Пробуем нагреть (соблюдая осторожность) сам датчик и открутить его
Несильно обстучите молотком и пробуйте открутить заново
Если не помогает, попробуйте «термоудар». На хорошо разогретый датчик вылейте холодную воду

Попробуйте снова открутить.

Цена на датчик кислорода

Цена на датчик кислорода будет зависеть от региона и модели. Колеблется она от 1000 до 3000 р. Покупайте лямбда–зонд в специализируемых магазинах и только с гарантией.

Разновидности лямбда-зондов

Современные машины оснащаются следующими датчиками:

Циркониевый

Одна из наиболее распространённых моделей. Создана на основе диоксида циркония (ZrO2).

Циркониевый датчик кислорода действует по принципу гальванического элемента с твёрдым электролитом в виде керамики из диоксида циркония (ZrO2)

Керамический наконечник с диоксидом циркония с обеих сторон покрыт защитными экранами из токопроводящих пористых платиновых электродов. Свойства электролита, пропускающего ионы кислорода, проявляются при нагреве ZrO2 выше 350°C. Лямбда-зонд не будет работать, не прогревшись до нужной температуры. Быстрый нагрев осуществляется за счёт встроенного в корпус нагревательного элемента с керамическим изолятором.

Выхлопные газы поступают к наружной части наконечника через специальные просветы в защитном кожухе. Атмосферный воздух попадает внутрь датчика через отверстие в корпусе или пористую водонепроницаемую уплотнительную крышку (манжету) проводов.

Разница потенциалов образуется за счёт передвижения ионов кислорода по электролиту между наружным и внутренним платиновыми электродами. Напряжение, образующееся на электродах, обратно пропорционально количеству О2 в выхлопной системе.

Напряжение, которое образуется на двух электродах, обратно пропорционально количеству кислорода

Относительно сигнала, поступающего от датчика, блок управления регулирует состав ТВС, стараясь приблизить её к стехиометрической. Напряжение, поступающее от лямбда-зонда, ежесекундно меняется по несколько раз. Это даёт возможность регулировать состав топливной смеси независимо от режима работы ДВС.

По количеству проводов можно выделить несколько типов циркониевых устройств:

  1. В однопроводном датчике существует единственный сигнальный провод. Контакт на массу осуществляется через корпус.
  2. Двухпроводное устройство оснащено сигнальным и заземляющим проводами.
  3. Трёх- и четырёхпроводные датчики снабжены системой нагрева, управляющим и заземляющим проводами к ней.

Циркониевые лямбда-зонды в свою очередь разделяются на одно-, двух-, трёх- и четырёхпроводные датчики

Титановый

Визуально похож на циркониевый. Чувствительный элемент датчика создан из диоксида титана. В зависимости от количества кислорода в выхлопных газах скачкообразно меняется объёмное сопротивление датчика: от 1 кОм при богатой смеси до более 20 кОм при бедной. Соответственно, меняется проводимость элемента, о чём датчик сигнализирует блоку управления. Рабочая температура титанового датчика — 700°C, поэтому наличие нагревательного элемента обязательно. Эталонный воздух отсутствует.

Из-за своей сложной конструкции, дороговизны и привередливости к перепадам температуры большое распространение датчик не получил.

Кроме циркониевых, существуют также кислородные датчики на основе двуокиси титана (TiO2)

Широкополосный

Конструктивно отличается от предыдущих 2 камерами (ячейками):

В камере для измерений с использованием электронной схемы модуляции напряжения поддерживается состав газов, соответствующий λ=1. Насосная ячейка при работающем моторе на обеднённой смеси устраняет лишний кислород из диффузионного зазора в атмосферу, при богатой смеси — пополняет диффузионное отверстие недостающими ионами кислорода из внешнего мира. Направление тока для перемещения кислорода в разные стороны меняется, а его величина пропорциональна количеству О2. Именно значение тока и служит детектором λ выхлопных газов.

Температура, необходимая для работы (не менее 600°C), достигается за счёт работы нагревательного элемента в датчике.

Широкополосные датчики кислорода детектируют лямбду от 0,7 до 1,6

Проверка датчика кислорода ВАЗ 2114

Датчик необходим для того, чтобы ЭБУ автомобиля могла получить информацию о количестве чистого кислорода, который остаётся в выхлопных газах.


Схема датчика кислорода

Для того, чтобы произвести проверку датчика, следует сделать следующее:

  1. Прогреть двигатель.
  2. Для проверки датчика можно воспользоваться тестером. Один щуп тестера нужно подключить к минусовой клемме мотора, а другой к контакту «В» датчика. Если напряжение равняется 12В, то устройство находится в полностью исправном состоянии. В противном случае это означает, что оборвалась одна из цепей контактов датчика кислорода.
  3. Уже после этого нужно выполнить проверку всех контактов самых чувствительных элементов. Речь идёт об элементах «С» и «А». Для того, чтобы этого сделать, нужно поставить плюсовой щуп на контакт «А». Если прибор исправен, то тестер покажет 0.45В. В случае, если показатель отличается, то прибор нуждается в срочной замене.
