Датчик кислорода ваз 2114: руководство от проверки до замены- все шаги

Проверка лямбда-зонда тестером:

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

  • всё время 0,1 — мало кислорода
  • всё время 0,9 — много кислорода
  • Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

  1. Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
  2. При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
  3. Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
  4. Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Проверка лямбда-зонда тестером:

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

  • всё время 0,1 — мало кислорода
  • всё время 0,9 — много кислорода
  • Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

  1. Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
  2. При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
  3. Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
  4. Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Проверка напряжения в цепи подогрева

Для проверки наличия напряжения в цепи нужен вольтметр. Включаем зажигание и подсоединяем его щупами к проводам нагревателя (отсоединять разъем не можно, лучше проткнуть острыми иголками). Их напряжение должны быть равно тому, что выдает аккум на не запущенном двигателе (около 12В).

Если нет плюса нужно пройти цепь АКБ-предохранитель-датчик, поскольку он всегда идет напрямую, а вот минус поступает с ЭБУ, так что если нет минуса смотрим цепь до блока.

Проверка нагревателя лямбда зонда

Кроме как померить напряжения мультиметром, можно замерить еще и сопротивления для проверки исправности нагревателя (двух белых проводов), но нужно будет тестер переключить на Омы. В документации к определенному датчику обязательно указывается номинальное сопротивление (обычно оно около 2-10 Ом), ваша задача только проверить его и сделать вывод. На видео показан данный способ:

Проверка опорного напряжения датчика кислорода

Тестер переключаем на режим вольтметра, затем включив зажигание измеряем напряжение между сигнальным и проводом массы. В большинстве случаев опорное напряжение лямбда-зонда должно быть 0,45В.

Современный автомобиль – это электромеханическая система, которая состоит из множества деталей и узлов, что связаны между собой совокупностью различных датчиков. Эти датчики поддерживают рабочее состояние авто и обеспечивают его продуктивную работу. Сегодня в этой статье мы будем вести речь про датчик кислорода (лямбда зонд). В частности ответим на вопрос как проверить лямбда зонд с 4 проводами тестером. Это самый распространенный тип датчика и он весьма важен. Перед тем, как приступать к изучению и тестированию работоспособности ЛЗ мы рекомендуем кратко изучить его конструктивные особенности, виды и принцип действия.

Проверка питания датчика (напряжение на датчике кислорода)

Прежде чем заменить датчик, нужно удостовериться, что на него поступает питание и исправны все цепи.

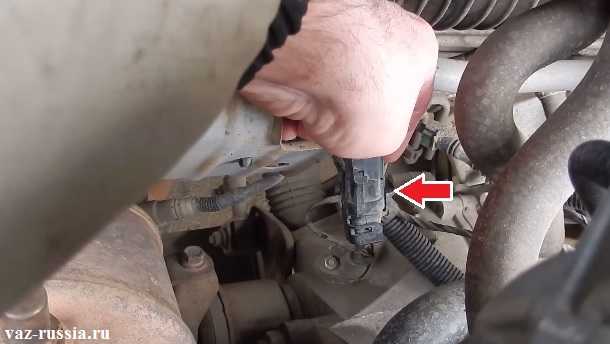

Для этого открываем капот и отсоединяем разъем датчика (он прикреплен хомутом к патрубку системы охлаждения).

  1. Проверяем цепь нагревательного элемента.
    Берём тестер и его «минус» подключаем к двигателю, «плюс» крепим на контакт «В». Включаем зажигание и смотрим на показания тестера: должно показывать 12в. Если показания тестера меньше 12в или вообще отсутствуют, то либо разряжен аккумулятор (что мало вероятно), либо обрыв цепи питания (устраняем неисправность). Так же может быть неисправна , но как правило, бортовой компьютер сразу свидетельствует о данной ошибке.
  2. Проверяем цепь чувствительного элемента.
    Измеряем напряжение между контактами «А» и «С». минус на «С» плюс на «А». Напряжение должно быть 0,45в. Если напряжение отсутствует или отличается на 0,02в и более – то неисправна цепь питания (нужно найти и устранить) или неисправен ЭБУ (что так же мало вероятно).

Полностью проверить датчик на работоспособность можно только при помощи осциллографа, чего нет у большинства автолюбителей, поэтому я не вижу смысла описывать данную ситуацию. Скажу лишь то, что для проверки нужно будет искусственно прибеднять и обогащать топливную смесь и смотреть на показания датчика. Если датчик отъездил уже не мало – более 100.000км, то его можно смело заменить. Потому что, даже если он и рабочий, чувствительность заметно ухудшилась – что ведёт к лишним затратам на бензин.

Существуют так называемые «иммитаторы лямбда-зонда». Скажу сразу, что они не подойдут к нашим авто, т.к. ЭБУ не читает их сигналы.

Следует точно понимать принцип работы датчика

Обратите внимание на следующие ошибки

Низкий уровень сигнала датчика означает, что смесь слишком богатая.

Высокий уровень датчика показывает что смесь слишком бедная.

Обратите внимание, что данные ошибки показывают состояние топливной смеси, а не фиксируют неисправность датчика.
Поэтому, при возникновении данных ошибок, сперва нужно смотреть на давление топлива и наличие в системе впуска подсосов воздуха, а уже потом обращать внимание на сам датчик. Датчик кислорода
— это устройство в выпускном коллекторе двигателя внутреннего сгорания, позволяющее оценить сколько свободного кислорода осталось в выхлопной смеси

Датчик кислорода
— это устройство в выпускном коллекторе двигателя внутреннего сгорания, позволяющее оценить сколько свободного кислорода осталось в выхлопной смеси.

Этот датчик имеет еще и другое название. Лямбда зонд что это за конструкция и откуда появилось это название. Основу датчика составляет твердый керамический электролит выполненный из диоксида циркония, который в свою очередь покрыт оксидом иттрия. Поверх всего по керамическому элементу произведено напыление пористых, токопроводящих электродов из платины.

Принцип действия у него как у гальванического элемента. После установки в выпускной коллектор он разогревается в потоке выхлопных газов до 300 — 400 градусов. Именно в разогретом состоянии циркониевый электролит получает проводимость и обеспечивается его нормальное функционирование. Установлен лямбда зонд таким образом, что один из электродов дышит наружным воздухом, второй — смесью выхлопных газов. Когда на одном из электродов меняется количество кислорода, возникает разница потенциалов передающаяся в виде сигнала на управляющую систему двигателя, которая регулирует подачу топлива на впрыск.

В науке о соотношениях элементов в природе, стехиометрии, лямбда означает соотношение реального количества воздуха к необходимому.

Теоретически оптимальное соотношение
— это когда лямбда равна 1, то есть реального воздуха в смеси столько же, сколько необходимого.

Если лямбда больше единицы
— это бедная смесь, если это значение меньше единицы — богатая смесь, то есть в смеси избыток бензина, не хватает кислорода для его сжигания.

Для силового агрегата автомобиля оптимальным считается лямбда равное 14,7: 1, то есть бедная смесь. Это объясняется тем, что для эффективного сжигания СО и СН на катализаторе требуется определенное количество кислорода. Современный лямбда зонд ВАЗ 2114 работает как пороговый элемент.

Проверка лямбда-зонда тестером:

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

  • всё время 0,1 — мало кислорода
  • всё время 0,9 — много кислорода
  • Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

  1. Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
  2. При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
  3. Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
  4. Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Проверка напряжения в цепи подогрева

Для проверки наличия напряжения в цепи нужен вольтметр. Включаем зажигание и подсоединяем его щупами к проводам нагревателя (отсоединять разъем не можно, лучше проткнуть острыми иголками). Их напряжение должны быть равно тому, что выдает аккум на не запущенном двигателе (около 12В).

Если нет плюса нужно пройти цепь АКБ-предохранитель-датчик, поскольку он всегда идет напрямую, а вот минус поступает с ЭБУ, так что если нет минуса смотрим цепь до блока.

Проверка нагревателя лямбда зонда

Кроме как померить напряжения мультиметром, можно замерить еще и сопротивления для проверки исправности нагревателя (двух белых проводов), но нужно будет тестер переключить на Омы. В документации к определенному датчику обязательно указывается номинальное сопротивление (обычно оно около 2-10 Ом), ваша задача только проверить его и сделать вывод. На видео показан данный способ:

Проверка опорного напряжения датчика кислорода

Тестер переключаем на режим вольтметра, затем включив зажигание измеряем напряжение между сигнальным и проводом массы. В большинстве случаев опорное напряжение лямбда-зонда должно быть 0,45В.

08.01.2016

Лямбда зонд или кислородный датчик — это датчик, который контролирует содержание кислорода в автомобильном выхлопе, то есть в отработанных газах. Лямбда зонд имеет непосредственное отношение к топливной системе, так как влияет на регулировку соотношения кислорода и топлива при образовании топливовоздушной смеси, которая подается в камеру сгорания. Датчик кислорода устанавливается на выходе коллектора или непосредственно перед катализатором, бывает, что «лямбду» располагают в катализаторе. У этого датчика на самом деле большое количество назначений. Помимо того, что он контролирует соотношение воздуха и топлива, он ко всему прочему влияет на токсичность выхлопа, которая в последнее время на жестком контроле у экологов, а также позволяет получить от мотора максимальный КПД.

Чтение сигналов датчика кислорода

Запустите двигатель и проверьте сигналы напряжения датчика тестером. В ходе проверки лямбда-зонда мультиметром напряжение на дисплее прибора должно постоянно меняться в пределах диапазона 0,10-0,90 Вольт. Это признак нормальной работы датчика.

Если вы видите на экране только сигнал низкого или высокого напряжения, проблема явно существует. Чтобы проверить правильность работы датчика, выполните два следующих теста.

Проверка реакции кислородного датчика на бедную топливную смесь

  1. Отсоедините шланг от клапана вентиляции картерных газов, который идет к впускному коллектору. В результате этого в двигатель будет поступать больше воздуха. Найти клапан можно с помощью руководства по эксплуатации автомобиля.
  2. Проверьте показания цифрового мультиметра. Такие действия должны привести к отображению сигнала около 0,20 В. Если реакция другая или же цифры на экране меняются только через некоторое время (не сразу), датчик работает некорректно.
  3. Подсоедините шланг к клапану вентиляции картерных газов.

Проверка реакции кислородного датчика на богатую топливную смесь

  1. Отсоедините патрубок, который соединяет дроссельный узел двигателя и корпус воздушного фильтра.
  2. Заблокируйте отверстие, ведущее к двигателю, чистой тряпкой. Это уменьшит количество воздуха, которое поступает в двигатель.
  3. Проверьте показания тестера. Датчик кислорода должен подавать сигнал около 0,80 В. Если лямбда-зонд реагирует иным образом или реагирует очень долго, он неисправен.
  4. Подсоедините воздуховод к корпусу воздушного фильтра и заглушите двигатель.

Если такая диагностика показала, что кислородный датчик функционирует должным образом, проблема может заключаться в других компонентах силового агрегата. В двигателе может быть утечка вакуума (подсос воздуха – https://avtopub.com/kak-najti-podsos-vozduxa-v-dvigatele-i-ustranit-ego/), проблемы в системе зажигания и т.п. Если лямбда-зонд не отреагировал на ваши действия или отреагировал слишком поздно либо неправильно, его придётся заменить.

Теперь вы точно определите, действительно ли датчик кислорода неисправен или же дело вовсе не в нём. Такая простая проверка поможет вам сэкономить деньги и время и быстрее вернуть свой автомобиль к жизни.

ПРИНЦИП РАБОТЫ И ПРИЗНАКИ НЕИСПРАВНОСТИ ДАТЧИКА

ДК включается в работу не сразу после зажигания двигателя. Для того, чтобы устройство начало подавать сигнал на ЭБУ, чувствительному элементу датчика необходимо прогреться до температуры 360 градусов.

Все современные устройства комплектуются специальными нагревателями, которые позволяют достичь рабочую температуру в кратчайшие сроки (5-7 минут, на протяжении которых мозги четырнадцатой для регулировки соотношения газа и бензина в топливной смеси используют сохраненные в памяти данные с предыдущего цикла работы двигателя).

ДК расположен так, что его чувствительный элемент контактирует одновременно с выхлопными газами и чистым атмосферным воздухом. При контакте с ними на противоположных частях датчика возникает разница потенциалов (зависящая от содержания кислорода в среде, в которой расположен чувствительный элемент), на основании которой и формируется подаваемый  в ЭБУ сигнал.

Как понять, что пора менять датчик кислорода? Лишится работоспособности устройство может по двум причинам:  либо при поломке нагревателя, либо в случае потери чувствительности из-за механических повреждений.

Признаки, свидетельствующие о поломке ДК, следующие:

  • Четырнадцатая начала расходовать больше топлива;
  • При наборе скорости происходят рывки в движении автомобиля;
  • Нестабильная работа движка на холостых оборотах;
  • Не работает катализатор;
  • Проверка токсичности выхлопных газов показывает зашкаливающий выше нормы результат.

При возникновении одного из вышеперечисленных симптомов нужно снять датчик кислорода и проверить его работоспособность посредством мультиметра.

Ошибка P0030 Mercedes-Benz — цепь управления нагревателем датчика кислорода

2 года ago AutoTime

391

Расшифровка кода P0030

P0030 – ошибка цепи управления нагревателем датчика HO2S

Что означает код ошибки P0030

Для нормальной работы двигателя  Mercedes-Benz необходимо что бы выхлопные газы имели соотношение воздуха и топлива 14,7 к 1. Именно этот параметр и определяется с помощью датчиков кислорода (HO2S), которые измеряют количество кислорода в выхлопных газах. Эта информация затем передается в модуль управления двигателем (ECM) для регулирования топлива, подаваемого в двигатель.  Ошибка указывает на неправильную работу датчика кислорода (лямбда-зонда).

Подогреватель датчика кислорода необходим для очень быстрого реагирования лямбда-зонда на изменения параметров. Способствует снижению вредных выбросов особенно в момент запуска и при не прогретом двигателе  Mercedes-Benz.

Что является причиной кода P0030

Если код ошибки удаляется и сбрасывается, но после запуска двигателя возвращается  это означает, что датчик HO2S для не посылает соответствующие сигналы на ECM (блок управления двигателем).

Причина может быть в дефектной проводке, датчике или блоке управления (редко).

Какие симптомы кода P0030  Mercedes-Benz

Сигнал «Check Engine» горит.

В случае с нерабочей цепью нагревателя, датчик кислород не будет правильно измерять кислород в выхлопных газах в течение первых 3-5 минут работы двигателя.

Отсутствие данных от лямбда-зонда влияет на способность ЕСМ контролировать топливную смесь, она будет рассчитываться по фиксированным параметрам (как правило завышенным), пока проблема не будет устранена.

Как диагностируется код ошибки P0030

Ошибка P0030  Mercedes-Benz диагностируется сканером OBD-II. Механик сбрасывает код ошибки OBD-II, а затем едет на автомобиле, чтобы увидеть возвращается ли ошибка. Если ошибка загорается снова необходимо проверить как питание и землю на датчике, а также убедится в целостности проводки.

Многие проблемы с проводкой лямда-зонда связанны с высокой температурой выхлопных газов.

Частые ошибки при диагностике кода P0030

Не нужно сразу думать, что датчик кислорода неисправен. Перед его заменой нужно убедится в исправности проводки и разъёмов. Убедится в наличии питания  12 вольт. И только после этого менять датчик.

Насколько серьезная ошибка ?

Если ЕСМ получает ошибку P0030, то на приборной панели загорается лампочка «Check Engine». С этой ошибкой автомобиль  Mercedes-Benz может спокойно ездить, но необходимо как можно скорее заехать на диагностику, чтобы убедится, что кроме возросшего расхода топлива проблем нет. При постоянной эксплуатации автомобиля с такой неисправностью в недалеком будущем из строя может выйти катализатор.  Двигатель будут работать на пере обогащённой смеси, не сгоревшие остатки которой при попадании в катализатор выводят его из строя.

Дополнительные комментарии об ошибке P0030

Многие автомобили  Mercedes-Benz с пробегом более 100000 км  имеют моментальные проблемы с датчиками кислорода, которые обычно возникают во время запуска двигателя или во время длительной нагрузки. Если загорелся сигнал «Check Engine» и транспортное средство работает нормально, система OBD-II может быть обнулена с помощью сканера и в дальнейшем проблема может не повторяться

Вот почему важно, сбросить ошибки и протестировать автомобиль прежде чем начинать ремонт

Причины неисправности датчика кислорода

В большинстве случаев кислородная лямбда работает около 100 тыс. км без сбоев однако есть причины которые значительно сокращают его ресурс и приводят к неисправности.

  • Неисправность цепи датчика кислорода. Выражаться по-разному. Это может быть полный обрыв питающих и/или сигнальных проводов. Возможно повреждение цепи подогрева. В этом случае лямбда зонд не будет работать до тех пор, пока выхлопные газы не разогревают его до рабочей температуры. Возможно повреждение изоляции на проводах. В этом случае имеет место короткое замыкание.
  • Замыкание датчика. В этом случае он полностью выходит из строя и, соответственно, не подает никаких сигналов. Большинство лямбда зондов ремонту не подлежат и их надо менять на новые.
  • Загрязнение датчика продуктами сгорания топлива. В процессе эксплуатации датчик кислорода по естественным причинам постепенно загрязняется и со временем может перестать передавать корректную информацию. По этой причине автопроизводители рекомендуют периодически менять датчик на новый, отдавая при этом предпочтение оригиналу так как универсальная лямбда не всегда корректно показывает информацию.
  • Термические перегрузки. Обычно это происходит по причине проблем с зажиганием, в частности, перебоев с ним. В таких условиях датчик работает при критических для него температурах, что снижает его общий ресурс и постепенно выводит из строя.
  • Механические повреждения датчика. Они могут возникнуть при неаккуратных ремонтных работах, при езде по бездорожью, ударах при ДТП.
  • Использование при установке датчика герметиков, которые вулканизируются при высокой температуре.
  • Многократные неудачные попытки запуска двигателя. При этом в двигателе, и в частности, в выпускном коллекторе накапливается несгоревшее топливо.
  • Попадание на чувствительный (керамический) наконечник датчика различных технологических жидкостей или мелких посторонних предметов.
  • Негерметичность в выпускной системе выхлопных газов. Например, может прогореть прокладка между коллектором и катализатором.

Обратите внимание, что состояние датчика кислорода во многом зависит от состояния других элементов двигателя. Так, значительно снижают ресурс лямбда зонда следующие факторы: неудовлетворительное состояние маслосъемных колец, попадание антифриза в масло (цилиндры), обогащенная топливовоздушная смесь

И если при исправном датчике кислорода количество углекислого газа составляет порядка 0,1…0,3%, то при выходе лямбда зонда из строя соответствующее значение увеличивается до 3…7%.

Диагностика

Как всегда, перед заменой любого устройства, его необходимо проверить на работоспособность. Для диагностики лямбда-зонда сгодится обычный мультиметр, на шкале его показаний могут быть следующие значения:

  • 0.8-0.9В – нормальный показатель верхнего уровня сигнала;
  • 0.1-0.2В – стандарт для нижнего.

По заявлению производителя эксплуатационный срок устройства составляет более чем 80 тысяч км пробега. Но только при условии, что все требования ГОСТа в процессе изготовления датчика кислорода были соблюдены. Отзывы бывалых шоферов и правда подтверждают высокий ресурс изделия. Более того, по их словам в среднем лямбда-зонд служит в два раза дольше, а это ни много ни мало – 160 тысяч км.

Какое влияние ДК оказывает на работу двигателя?

Исправный датчик кислорода – это залог бесперебойного функционирования силового агрегата. Минимальное снижение характеристик смеси воздуха и топлива, которое контролирует именно этот прибор, приводит к снижению эффективности мотора. Устойчивые обороты, отсутствие колебаний и в принципе правильная работа двигателя напрямую зависит от лямбда-зонда.

Если при резком нажатии на педаль газа, происходят рывки автомобиля, а силовой агрегат отчетливо троит, есть вероятность выхода из строя ДК. Весьма возможно, что такое поведение машины обуславливается невозможностью лямбда-зонда подстроить смесь под обороты двигателя.

Кроме того, когда замечается повышенный выброс выхлопных газов в окружающую среду причина также скорее всего в датчике кислорода. Ведь именно он отвечает за уничтожение остатков вредных веществ в выхлопной трубе.

В чем секрет эффективности прибора?

Если нет желания прибегнуть к процедуре замены лямбда-зонда раньше выхода его эксплуатационного срока, рекомендуем придерживаться некоторых рекомендаций:

  • не игнорируйте требований, указанных в руководстве к ВАЗ 2114, используйте только оптимальную марку бензина;
  • добавляя отдельные присадки в топливо, убедитесь в их качестве и совместимости с вашей маркой автомобиля;
  • скажите нет герметикам в качестве фиксирующего элемента во время установки датчика;
  • при проблемах со стартом мотора, не стоит мучить автомобиль бесперебойно крутя стартер, всегда выдерживайте определенную паузу между попытками;
  • диагностируя цилиндры никогда не отключайте свечи;
  • лямбда-зонд имеет свой температурный предел, который составляет 950 градусов, поэтому избегайте перегрева выхлопной системы;
  • агрессивные вещества химического типа способны навредить электродам датчика кислорода, исключите вероятность их использования для обработки главного элемента ДК;
  • соединение лямбда-зонда и выхлопной трубы всегда должно быть герметичным, следите за этим.

Основные симптомы неисправностей

Каждый автовладелец знает, что машина всегда предупреждает о будущей поломке. Намеки могут совершенно разными, но факт остается фактом! Поэтому если быть предельно внимательным к поведению своего транспортного средства проблему можно решить еще до ее появления.

Если говорить конкретно про датчик кислорода ВАЗ 2114, признаки неисправностей могут быть такими:

  • нестабильные обороты, машина глохнет при мягком нажатии на педаль акселератора;
  • снижение динамических характеристик автомобиля;
  • повышенный расход топлива;
  • постоянное потрескивание в области катализатора после отключения двигателя;
  • появление аромата, напоминающий протухшие яйца – объясняется такая вонь просто, в катализаторе чрезмерно много несгоревшего бензина.

Даже если выход из строя датчика кислорода на лицо, не спешите отправляться за его покупкой. Дело в том, что в зависимости от года выпуска на ВАЗ 2114 могут быть установлены разные модификации ДК. Так на старых авто производитель устанавливал однопроводные устройства, сейчас в ходу четырехпроводные.

Что будет, если отключить лямбда-зонд?

Те, кто намерен игнорировать требования производителя и отключить датчик кислорода, должен готовиться к пагубным для двигателя последствиям:

  • мотор станет работать некорректно;
  • уровень содержания вредных веществ в выхлопных газах существенно увеличится;
  • повысится расход;
  • возникнет потребность в переустановки программного обеспечения ЭБУ.

Исходя из этого каждый обладатель четырнадцатой модели должен сделать определенные выводы. Чтобы не раздувать из мухи слона проще собственными руками своевременно все исправить. Ну или на крайней случай посетить сервисную станцию обслуживания.

Подключение мультиметра к датчику кислорода перед проверкой

Для выполнения диагностики датчика кислорода рекомендуется использовать профессиональный мультиметр (он позволяет получить максимально точные результаты), но подойдёт и обычный тестер.

Перед выполнением проверки лямбда-зонда необходимо сначала его найти. На многих старых автомобилях датчик устанавливался на выпускном коллекторе или возле него. На современных машинах зачастую используется два датчика – один установлен в районе выпускного коллектора, а второй – после катализатора. Убедитесь в том, какой именно датчик надо проверять.

При наличии двух и более кислородных датчиков необходимо точно понимать, в каком из них возникла проблема. Обычно, если компьютер показывает неисправность датчика №1, речь идет о том, что установлен на впускном коллекторе. А устройство №2, как правило, установлено после каталитического нейтрализатора. В любом случае обратитесь к руководству по эксплуатации, чтобы избежать ошибки

В особенности уделите внимание этому вопросу, если на вашем автомобиле установлен V-образный двигатель. Очень часто в них применяется 4 лямбда-зонда, поэтому перепутать их очень легко

Если к тестируемому датчику подключено два или больше проводов, необходимо определить, какой из них сигнальный. Это можно узнать только в инструкции по ремонту автомобиля или же на профильных форумах в Интернете.

  1. Прежде чем приступать к проверке кислородного датчика мультиметром, необходимо разогреть двигатель автомобиля до рабочей температуры. Для этого можно проводить работы после 20-минутной поездки или же подождать, пока двигатель нагреется на холостых оборотах.
  2. Заглушите двигатель и переключите мультиметр в режим постоянного тока (DCV) на отметку «20».
  3. Если вы проверяете датчик возле катализатора, поднимите автомобиль с помощью домкрата и надежно зафиксируйте его, заблокировав задние колеса.
  4. При подключении прибора будьте осторожны. Выпускной коллектор и трубы очень горячие. Постарайтесь не обжечься и держите щупы мультиметра подальше от горячих поверхностей.
  5. Подключите красный щуп тестера к сигнальному проводу датчика, а черный щуп – к заземлению на двигателе (в более современных лямбда-зондах используется минимум два провода). Если в вашем автомобиле используется подогрев кислородного датчика, убедитесь, что вы подключаетесь именно к сигнальному проводу (в разъеме может быть от двух до четырех проводов).

Для подключения щупа мультиметра к проводу, можете пробить его иголкой. Ещё один вариант – подключиться сзади разъема, воспользовавшись скрепкой. В некоторых случаях сложно подключиться к проводу через разъем. По сути, разъем нам не нужен, можно подключаться к самому лямбда-зонду.

Если вы пробивали провод иголкой, не забудьте после проведения измерений удалить её и заизолировать поврежденный участок с помощью изоленты. В противном случае в провод будет попадать влага и может развиваться коррозия.

Признаки неисправности

Теперь что касается признаков неисправности. Их может быть несколько. Потому внимательно наблюдайте за поведением своего ВАЗ 2114. При обнаружении одного из признаков, немедленно примите соответствующие меры.

Местонахождение ДК

  • При малом газовании силовой агрегат начинает работать неустойчиво, может глохнуть, появляются плавающие обороты;
  • Динамические параметры машины существенно ухудшились;
  • В обычных условиях уровень расхода топлива увеличивается чрезмерно;
  • В зоне катализатора наблюдается треск после отключения мотора;
  • Слышен характерный запах испорченных яиц. Обусловлены такие зловония попаданием в катализатор большого объема бензина, который не сгорел.

При необходимости замены ДК проверьте, такой зонд установлен на вашем авто. На более ранних версиях ВАЗ 2114 ставили однопроводные датчики, а затем появились уже четырепроводные. Их цена составляет в пределах 1200-3000 рублей, в зависимости от типа ДК.

Если при снятии устройства вы обнаружили, что на устройстве имеется нагар, но при этом измерительный прибор показывает небольшое отклонение от нормы, менять ДК не обязательно. Нужно просто избавиться от нагара.

Для этого датчик сильно нагрейте, а потом быстро охладите. Это позволит нагару потрескаться и обвалиться. Останется лишь слегка протереть прибор кисточкой.

А если без ДК?

Многие задаются вопросами, можно ли отключить ДК и как это делается. Рекомендовать делать это мы категорически не можем, поскольку это приводит к серьезным негативным последствиям:

  • Двигатель начнет работать неустойчиво и некорректно;
  • Повысится расход топлива;
  • Состав выхлопа существенно ухудшится;
  • Потребуется перепрошивать бортовой компьютер.

https://youtube.com/watch?v=ns_4VPtpVH8

Потому при обнаружении проблем с лямбда зондом, примите необходимые меры по их устранению. Сделать это своими руками не сложно.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
