Причины отсутствия искры на восьмиклапанном инжекторном ваз-2110

Нет искры, инжектор ВАЗ

Признаки неисправности «нет искры, инжектор»

Признаков неисправности «нет искры, инжектор» применительно к системе зажигания двигателя 2111 всего три.

Двигатель автомобиля запускается и глохнет

— Двигатель «троит» или «двоит» на холостом ходу

Неисправны свечи зажигания

В редких случаях могут выйти из строя сразу все свечи зажигания. Но чаще всего отказывают одна или две из них. Двигатель начинает неустойчиво работать на холостых. Причиной неисправности свечей являются «пробой» изолятора на «массу» (искра уходит не на электроды свечи, а на двигатель), нагар на электродах из-за работы двигателя на богатой топливной смеси, неисправность самой свечи (не пропускает ток) и пр. См. «Неисправности свечей зажигания» и «Проверка свечей зажигания инжекторного двигателя».

Помимо этого причинами исчезновения искры на свечах зажигания могут быть неисправные высоковольтные провода и модуль зажигания.

Неисправен модуль («катушка») зажигания

В системе зажигания двигателя 2111 устанавливается модуль зажигания, состоящий из четырех катушек. Чаще всего выходят из строя две из них, и двигатель в лучшем случае начинает «двоить» — работают только два цилиндра, но скорее всего не запустится вовсе. При определенных условиях возможен затрудненный запуск и «двоение» холодного двигателя, на прогретом проблемы куда-то исчезают.

И в случае неисправности заменить.

Неисправны высоковольтные провода

Высоковольтные провода призваны проводить ток высокого напряжения от модуля зажигания к свечам зажигания (т.н. высоковольтная цепь). Если в этой цепи происходит «обрыв», то ни о какой искре не может быть и речи. Причиной «обрыва» может быть выгорание центральной жилы бронепровода, окисление или тоже выгорание контактов (наконечников). Либо нарушение целостности изолятора проводов («пробой») из-за которого искра уходит на «массу», а не на свечу.

Признаки неисправности высоковольтных проводов те же, что и свечей («троит», «двоит», не запускается, глохнет).

Неисправен датчик положения коленчатого вала ЭСУД

В случае полного отказа датчика ДПКВ или «обрыва» в его цепи на ЭБУ не поступает импульс при прохождении поршнями верхней мертвой точки. Соответственно команды на поджиг топливной смеси в камерах сгорания не будет, так же не будет и искры на свечах. При выходе ДПКВ из строя в щитке приборов загорается контрольная лампа «Проверь двигатель» (CHEK ENGINE).

Датчик положения коленчатого вала можно проверить самостоятельно «Проверка датчика положения коленчатого вала».

Неисправна электрическая цепь низкого напряжения модуля зажигания

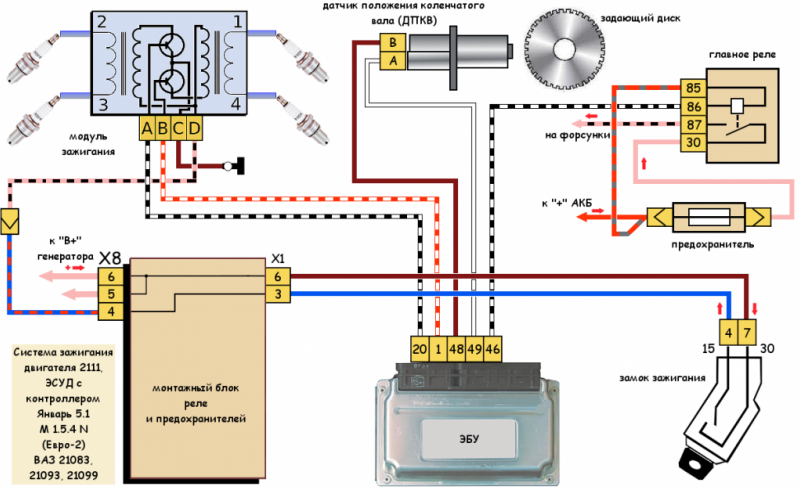

На схеме в начале статьи изображена электрическая схема системы зажигания двигателя 2111. Если в каком-либо из проводов системы имеется обрыв — система зажигания работать не будет.

Проверьте по схеме надежность крепления колодок проводов (фишек) и окисление в них контактов.

Неисправен блок управления (ЭБУ)

Если, проверкой установлено, что все элементы системы зажигания исправны, то скорее всего неисправен контроллер (ЭБУ) электронной системы управления двигателем (ЭСУД), так как система зажигания инжекторного двигателя работает по его команде.

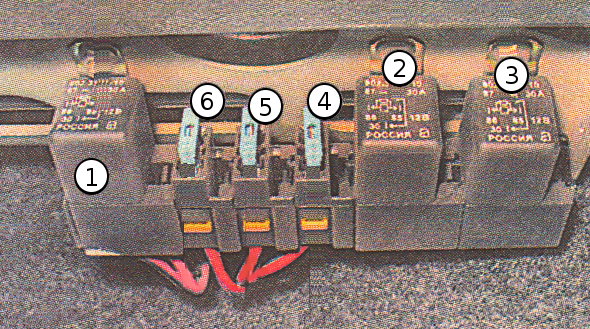

Либо вышли из строя главное реле (позиция 1 на картинке) и предохранитель системы зажигания (6) в блоке реле и предохранителей под панелью приборов.

Неисправный контроллер придется заменить или отдать в ремонт. Реле и предохранитель можно проверить самостоятельно.

Примечания и дополнения

Аналогичные признаки (двигатель не запускается, двигатель глохнет) могут возникнуть не только по причине неисправности системы зажигания, но и системы питания, системы управления или самого двигателя. Например, «Признаки засорения топливного фильтра, инжектор».

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Ведущий узел системы

Бензонасос ВАЗ-2110 оснащен электрическим приводом. Его корпус опущен в топливный бак. Бензин одновременно является и перекачиваемым топливом, и охлаждающей жидкостью. Следует помнить, что поездки с пустым баком чреваты перегревом бензонасоса ВАЗ-2110 инжектор.

Данный электрический прибор является самостоятельным узлом. Соответственно, его работа не зависит от состояния других механизмов. Необходимое условие для вращения ротора топливного насоса ВАЗ-2110 — поддержание нормального напряжения бортовой сети.

Напряжение поступает через замок зажигания. При переводе ключа в положение 1 замыкается цепь на включение привода. Топливный насос ВАЗ заполняет топливную рампу. Двигатель готов к пуску.

При появлении симптомов плохой работы топливной системы следует провести проверку насоса. Перечислим признаки, при которых возможна замена бензонасоса ВАЗ-2110:

  • автомобиль работает с неисправностями;
  • плохо разгоняется;
  • дергается во время езды;
  • совсем не заводится,
  • бензин не поступает к рампе.

Прежде всего проводят тест на слух. После поворота ключа зажигания в положение № 1 должен возникнуть шум под задним сиденьем. Звук длится пару секунд. Это значит, что насос накачал необходимое давление.

Возможные причины почему нет зарядки в инжекторе ВАЗ 2110

Во многих таких авто стоят различные датчики и узлы. Из-за этих дополнительных устройств ремонт становится гораздо затратным. Электронный инжектор оборудован несколькими датчиками, неисправности в которых приводят к тому, что искра пропадает.

Кроме этого, возможно присутствие таких типов поломок:

  1. Сбои в системе подачи горючего.
  2. Неисправности в электронике. Довольно распространенный тип поломок, при которых в ВАЗ-2110 нет искры. К свечам не поступает электрический импульс и топливная смесь не зажигается.
  3. Глобальные повреждения, связанные с поломкой двигателя, загибанием клапанов, обрывом ремня ГРМ. При подобных поломках необходим сложный ремонт.

Отсутствие искры может быть также связано с поломкой реле бензонасоса или этой детали в целом. Если в замок зажигания вставить ключ, повернуть и не появится звук, характерный для работы насоса, то возможны такие варианты: не функционирует реле, оборвалась проводка, сломался бензонасос.

Проверить насос можно также и другим способом. Для этого потребуется манометр. Его подключают к системе подачи топлива и замеряют показатели. Если цифра равна 2,5 атмосферам, то нет достаточного давления.

Признаки неисправности бензонасоса

С помощью этих признаков вы сможете определить, что не качает бензонасос.

  1. Самый распространённый из признаков неисправности бензонасоса — это прерывистое движение автомобиля. Автомобиль во время движения начинает то резко замедляться, то ускоряться. Равномерное движение автомобиля обеспечивается непрерывной подачей топлива.
  2. Вторым по распространенности признаком являются плавающие обороты двигателя на холостом ходу. Таким образом вы можете определить неисправность бензонасоса ещё до начала движения.
  3. Двигатель запускается с трудом или не заводится вообще. Довольно часто это происходит из-за того, что бензонасос полностью вышел из строя. Признак является не самым распространённым, так как причина того, что двигатель не заводится, может крыться в самых разных неисправностях.
  4. Ухудшается динамика автомобиля. Когда вы давите педаль газа до отказа «в пол», автомобиль дёргается или вообще не реагирует на перемещение педали. В этом случае неисправность может крыться далеко не в педали, а в бензонасосе.

Не стоит забывать, что все перечисленные выше признаки не являются стопроцентными. Такие неисправности могут быть вызваны выходом из строя других различных деталей двигателя. Обороты двигателя вполне могут плавать из-за неисправности датчика массового расхода воздуха или датчика положения дроссельной заслонки.

Такие неисправности чаще всего возникают из-за низкого качества топлива или непрочищенных форсунок.

Лучшее Решено Ваз 2110. Не заводится, не поступает питание на зажигание, нет питания на форсунках

написал(а) Ася_X 15 июл 2017 в 23:42

ВАЗ 2105 Нет искры

написал(а) Messir 30 июн 2017

Ошибка 20 Chevrolet Cobalt

написал(а) xekxek 25 июн 2017

Chrysler Stratus, перегорает.

написал(а) xekxek 25 июн 2017

Не гаснут стопсигналы Daewoo Nexia.

Где находится реле поворотов.

написал(а) Денис01 7 июн 2017

Лада Калина. Схема блока эмур

написал(а) Денис01 7 июн 2017

Отключилась приборка, пропала.

написал(а) Денис01 7 июн 2017

Не гаснут стоп-сигналы Opel Astra.

Тойота Ярис омыватель заднего.

написал(а) Messir 2 июн 2017

Вопросы по ремонту

Сигнал пропал (нива)

Создал(а) Ася_X 15 июл 2017 в 23:42

Не могу сорентироваться с.

Создал(а) Ya 15 июл 2017 в 09:38

Выбор «незамерзайки»

Создал(а) ViktorX 12 июл 2017 в 11:44

Провалы, падение мощности Ford

Создал(а) Vear 9 июл 2017

Suzuki Swift, пропала чёткость.

Создал(а) ViktorX 4 июл 2017

Suzuki Swift K12B — выбор антифриза

Создал(а) ViktorX 3 июл 2017

Машина не заводится. Проблема в.

Создал(а) Roman47 29 июн 2017

Nissan Maxima 1998, 3л.

Создал(а) Telegramor 27 июн 2017

Марк 2, 100 кузов, руль плохо.

Создал(а) Ya 27 июн 2017

ВАЗ 2105 Нет искры

Создал(а) Drou 26 июн 2017

Юридические вопросы

ПРОБЛЕМЫ С ОСАГО. Натуральное.

Создал(а) lusik1993 4 июл 2017

Отмена ПТС — за и против

Создал(а) ViktorX 3 июл 2017

Посоветуйте сайт где можно.

Создал(а) Andryuha 22 мар 2017

Личная жизнь автолюбителя под.

Создал(а) ёжиков 4 мар 2017

Не качает бензонасос: причины и диагностика

Начнем с того, что если бензобак заполнен, аккумулятор заряжен, свечи зажигания сухие и на них есть искра, стартер нормально крутит двигатель, но схватывания мотора при этом не происходит, тогда следует обратить внимание на бензонасос. Частой проблемой является то, что не идет питание на бензонасос после включения зажигания

Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет.

Не менее важным моментом является и то, сколько качает бензонасос. Другими словами, насос может гудеть и жужжать (питание подается), но не создавать нужного давления в топливной магистрали. Давление в топливной системе с рабочим бензонасосом должно быть более 3 бар (что зависит от конкретной модели авто). Указанное давление аккумулируется в топливной рампе и имеет показатель от 300 кПа и выше.

Для проверки необходимо померить манометром давление в топливной рейке с учетом показателей, которые являются нормой для конкретной модели автомобиля. На примере инжекторных ВАЗов давление при включении зажигания 3 атмосферы, на холостых показатель составляет 2.5 атмосферы, при нажатии на газ 2.5- 3 атмосферы. Данный способ поможет точно определить:

  1. неисправность регулятора давления топлива в рампе;
  2. поломку бензонасоса или заметное снижение его производительности по причине износа;
  3. сильное загрязнение фильтров (топливный фильтр и/или сетка бензонасоса);

Во втором случае при нажатии на газ давление не растет, в последнем случае стрелка манометра поднимается, но очень медленно или рывками.

Снижение показателя давления ниже нормы приведет к тому, что мотор может не запускаться или заводиться с трудом, троить, дергаться, работать неустойчиво и с провалами. Если это происходит по вине насоса, а не топливного фильтра, тогда высока вероятность того, что забилась сеточка грубой очистки бензонасоса. В этом случае нет необходимости менять сам бензонасос, так как будет достаточно заменить или даже почистить сеточку.

Если имеется подозрение, что нет напряжения на бензонасос, существует способ быстрой проверки. Достаточно повернуть ключ зажигания и прислушаться, так как в момент поворота ключа должен быть слышен легкий гул бензонасоса. Если такого жужжания не слышно, значит, нет питания на бензонасос, возникли проблемы с проводкой и т.д.

Добавим, что данный способ определения работы насоса по звуку подойдет не для всех автомобилей. На некоторых моделях (особенно класса «премиум») шумоизоляция находится на высоком уровне и бензонасос включается сразу после открытия водительской двери, а не во время поворота ключа в замке. В этом случае может показаться, что не срабатывает бензонасос при включении зажигания, при этом звук работы насоса можно попросту не услышать.

Также в общем списке возможных причин, по которым не качает бензонасос, отмечены:

  1. выход из строя предохранителя бензонасоса;
  2. поломка реле бензонасоса;
  3. проблемы с «массой» бензонасоса;
  4. неисправность электромоторчика бензонасоса;
  5. окисление или залом контактов и клемм бензонасоса;
  6. неисправен сам бензонасос;

Искры нет у 16-клапанного ВАЗ-2110

Из явных причин можно выделить нарушения работы катушки зажигания, свечей, топливного насоса, высоковольтных проводов и газораспределительного механизма. Устранение неполадок проводится аналогично 8-клапанному автомобилю.

Свечи – первый этап проверки. Визуальный осмотр поможет найти изъяны, после прибегают к проверке зазоров и измерению сопротивления.

Проверенный метод: выкрутить свечу, надеть высоковольтный провод, основание установить на двигатель или кузов. После прокрутки стартера должна образоваться искра. Необходимо соблюдать правила техники безопасности.

Еще одна причина может таиться в ГРМ, а именно, если при неправильном монтаже задаточного диска сбились фазы газораспределения. Расположен он на шкиве коленвала, выполняет роль синхронизатора.

Исправить ситуацию вполне реально, если поменять установку дисков в соответствии с нанесенными метками. Проще всего найти недостатки в работе с высоковольтными проводами. Однако необходимо понимать, что двигатель будет работать в режиме сильной вибрации.

Что может послужить причиной:

  1. Провод не работает. Помогает полная замена.
  2. Неверное подключение. Поменять расположение подключения.

Существует множество причин, которые могут повлиять на остановку работы автомобиля.

Распространенные ошибки во время диагностики

Большинство людей из-за незнания устройства машины Ваз 2110 инжектор совершают множество ошибок в процессе выявления неполадок.

Рассмотрим некоторые из них:

  1. Многие совершают распространенную ошибку: увидев, что нет искры, они хотят проверить ее на разрывы. С этой целью ими размещается провод вблизи от массы машины. Но при совершении подобных действий может сломаться модуль зажигания, поэтому делать этого ни в коем случае не стоит;
  2. Еще одна проблема – проверка искрового разряда. Если положить свечи на корпус двигателя, может появиться большой ток индукции. Это происходит даже из-за небольшого контакта свечи с массой, в результате чего также может быть поврежден контроллер. Поэтому и необходимо использовать разрядник, который не допустит распределение зажигания с одинаковой подачей высокого напряжения сразу на две свечи.

Шевроле Нива: не работает бензонасос. Устраняем причину

Приключилась тут на днях беда с моим джипом. Внезапно исчезло питание с безонасоса… Найти пропажу тока удалось не сразу.


Проблема: Началось все с того, что в один прекрасный момент автомобиль заглох прямо на ходу. Спустя какие-то секунды машина снова завелась. Спустя полчаса — аналогичная история. И так далее до вечера. Вечером, когда поехал вытаскивать товарища из грязи, машина заглохла на холостых и минут 10 я её не мог завести. Так и в дальнейшем: около 15 минут работает, глохнет и только спустя 10 минут заводится. Мне это поднадоело, и я полез искать причину. Поиск: Ошибки при подключении компьютера не высвечивалось, и поэтому все симптомы указывали на механику. Первым делом подозрение пало на бензонасос. Такое нередко бывает по его вине: мотор перегревается и отказывается работать. Сталкивался с подобным часто, и просто был уверен, что это он. К тому же ощущалась лёгкая потеря мощности. Но замена мотора не спасла, и проблема осталась. Следом я полез проверить ещё одно больное место шеви нивы — датчик коленвала. Снял его, почистил, поставил обратно — загорелась ошибка. Подключил компьютер, а там «неисправность датчика коленвала». Ну, заменил его. Кстати, машина стала лучше заводиться, но проблему это не решило. Пришлось открывать схему проводки. Коротко о принципе работы: Причина болезни не ясна, и изучаем схему машину. Здесь, если я правильно понял, контроллер управляет насосом по очень интересной схеме. Датчика давления в системе нет, и оно поддерживается в норме регулятором давления топлива, находящимся в баке рядом с насосом. Представляет он из себя просто клапан с определённым моментом открытия, и пока не наберётся нужные 4 атмосферы, топливо в обратку не выпускается. Как следствия, давление и прочие моменты на контроллер не влияют, а при включении зажигания «мозги» начинают включают насос, замыкая его реле на запрограммированные 5 секунд до создания давления, после чего отключаю его до тех пор, пока машина не заведётся. После запуска насос работает постоянно. Проверка цепи питания: Ну, если заблаговременно знаешь, что узел рабочий, значит вывод один — к нему не подходит напряжение, что и показала дальнейшая проверка. Подцепляем контрольку к серому проводу на фишке насоса (это и есть плюс, приходящий на мотор) и видим, что тока у нас тут нет. Надо идти и искать его. Первым делом проверяем реле и предохранители. Находится реле насоса очень глубоко — за бардачком, и чтобы до него добраться, нам приходится снимать весь нижний пластик. Предохранитель стоит там же. После разборки бардачка я установил, что реле рабочее. Контролька вызвонила наличие приходящего плюса на реле со всех контактов, а вот управляющий минус, который как раз и идёт с контроллера, отсутствовал (в продукции автоваза мозги управляют релюхами «-«, а управляющий плюс на реле приходит постоянно после включения зажигания). Вывод, с учетом сказанного выше — сгорела цепь в самих мозгах.


Устраняем неисправность: Покупать новый контроллер нет времени и свободных средств, а машина нужна срочно. Поэтому я нашёл в запасе штатную клавишу включения ПТФ и несколько проводов. Делаем новую цепь: кидаем с кузова минус на реле через кнопку, чтобы в случае чего насос можно было отключить. Проверяем — всё работает: плюс на реле приходит, плюс с реле уходит, насос качает. Вроде бы побороли. Второй разрыв: Но радость был недолгой. При второй попытке завести машину насос не включился. И снова берём контрольку, проверяем: плюс с реле уходит, значит эта часть цепи в порядке. От реле серый провод идёт на 16-разъёмную колодку (разъём №3), находящуюся за главным блоком предохранителей с водительской стороны. Проверяем её — плюс приходит. Следом за этой колодкой провод идёт к 6-разъёмной колодке, спрятанной за пластиком справа от педали газа. Проверяем её — плюс приходит. Отсюда же провод сразу идёт к насосу. Проложен он в большом жгуте проводов в водительском пороге, и поэтому снимаем пластиковую накладку порога. Причина: Сняв накладку, я увидел реле, врезанное в цепь бензонасоса. Это реле сигнализации, которое при постановке машины на охрану блокирует подачу напряжения на сам насос. Обычно, оно ставится за основным блоком предохранителей (хотя некоторые криворукие электрики умудряются впаять его рядом с мозгами, поменяв всю цветовую дифференциацию проводов), но в этом случае оно стояло в самом сыром месте салона. Как итог — само реле изнутри всё закисло, а также окислами покрылись контакты и плохо заизолированные скрутки. Устраняем проблему: Выкидываю реле (переношу его в более сухое место), соединяю цепь, изолирую её термоусадкой и покрываю герметиком. Всё работает на УРА!!!

Tags: Почему на ВАЗ 2112 16 клапанной не качает бензонасос в холод причины

Возможные ошибки инжекторов ВАЗ

Коды могут сигнализировать о неисправностях любых деталей и узлов в автомобиле. Чаще всего это связано с датчиками. Особенно страдают датчики температуры – они перегреваются. Также автолюбители жалуются на форсунки. Проблемы появляются из-за обрывов в цепи. В результате они не могут вовремя срабатывать. Сюда же можно отнести популярную поломку на ВАЗ-2110 – нет искры. Инжектор 8 клапанов не может нормально завестись из-за этого.

Теперь об ошибках, связанных с двигателем. Самая частая из них – перегрев. Также перегреваются и свечи, поэтому пропадает искра. В результате мотор не подает никаких признаков жизни. Далее стоит рассмотреть клапаны. Эти детали могут быть слишком загрязнены, что в результате приведет к их полному закрытию. Они не пропускают необходимую смесь воздуха и топлива. И наконец, вентиляторы – если они не работают, тогда силовой агрегат будет постоянно перегреваться.

Принцип работы

Принцип работы следующий:

  • в реле задействована классическая схема смыкания контактов;
  • сердцевина реле представлена классической катушкой;
  • задействована также ручная подача сигнала смыкания и размыкания.

Сегодня современный европейский автомобиль практически полностью автоматизирован и понятие «не заводится автомобиль» практически не встречается в экономически развитых странах. Это явление первостепенно объясняется автоматизацией функционирования реле. В частности, частота смыкания контактов управляет встроенной , плюс ко всему материал из которого выполнена проводка обладает повышенными электропроводящими свойствами. Это в свою очередь позволяет более экономно и эффективно расходовать материально-технические возможности:

  • Во-первых проводка реле от европейских производителей состоит из высокотехнологичных сплавов, это в свою очередь позволяет избежать таких явлений как перегорание проводки в результате электрических замыканий.
  • Во-вторых скорость проведения тока достаточно велика, что обеспечивает практически мгновенную передачу электрического импульса из пункта А в конечный условный пункт Б.

Конструкционные особенности реле от национальных производителей

Практически все реле национального автопрома являются идентичными относительно друг друга, так как выпускаются согласному общему принципу, который был разработан ещё в далёких 70-80-ых годах. Итак, реле состоит, как правило, из 4-5 пяти выводов. Особенность строения 4-х выводного реле заключается в отсутствии центрального вывода. К сети электрооборудования реле подключается с помощью специализированного штекера из плотной пластмассы. Внутри данный штекер содержит специальные проёмы для проводов, которые в народе именуемы, как «манки». Внутри самого же реле, расположена катушка, которая прикреплена сердечнику.

Итак:

  • Во время подачи напряжения сердечник электрокатушки автоматически намагничивается, тем самым притягивая к себе подвижный контакт, таким образом происходит смыкание электрических контактов, в результате чего собственно и формируется искра. Сам же подвижный контакт хорошо фиксируется в определённым положении пружиной. Движение контактов всецело зависит от электромагнитной активности сердечника.
  • Внутри реле расположено два подвижных и два неподвижных контакта. Если реле представлено 4-мя контактами, то оно работает исключительно на замыкание, если 5-ю то оно функционирует в двух основных режимах: смыкания и размыкания. Современные реле оснащены 5-ю контактами, так как в таком случае, эффективность и надёжность функционирования повышается в разы.

Если пропала искра?

В случае если мотор не заводится, но при этом издаются звуки, говорящие о том, что насос для топлива работает, следует обратить внимание на работу зажигания. В первую очередь следует проверить, не пропала ли искра на проводах с высоким сопротивлением

Для этого необходимо обязательно использовать разрядник, а также Датчик Холла, который проверяет наличие магнитного поля.

Не стоит и возможности обрыва проводов с высоким сопротивлением. Для этого можно использовать Датчик Холла, который помогает измерить силу тока в проводниках, а также их сопротивление

Чтобы проверить работу катушек зажигания, следует обратить внимание на то, нет ли кодов ошибок на контроллере. Если после замены катушки искры нет, то неисправен контроллер

Диагностика с помощью ODB-2 сканера

Так как причин отсутствия искры довольно много, сначала рекомендуется провести комплексную диагностику автомобиля. Быстрым способом это можно сделать с помощью ODBII сканера.

Scan Tool Pro Black Edition

Главной особенностью Scan Tool Pro является диагностика не только двигателя, но и других агрегатов автомобиля (коробки передач, abs, трансмиссии, системы кондиционирования и т.д.). Устройство работает со всеми моделями отечественного автопрома (с 1993 года выпуска для бензиновых авто и 1996 для дизельных) и создан специально для СНГ рынка- показывает коды ошибок с их расшифровкой на русском языке. Так же сканер отображает работу всех имеющихся датчиков в режиме реального времени, VIN автомобиля, его реальный пробег и многое другое.

Отсутствует искра у 16-клапанного ВАЗ-2110

Причины того, почему в инжекторе 16 клапанов ВАЗ 2110 нет искры могут быть связаны с катушкой зажигания, свечами, топливным насосом, высоковольтными проводами и газораспределительными механизмами.

Причины устраняются точно так же, как и в 8-ми клапанном автомобиле.

Проблема со свечами весьма распространена. Их следует выкрутить и провести визуальный осмотр. Если ничего не обнаружено, то нужно проверить зазор, и замерить сопротивление.

Легкий метод: на выкрученную свечу надеть высоковольтный провод, основание свечи установить на двигатель или кузов. Прокрутить стартер и отследить наличие искры

Этот способ требует соблюдения осторожности. Можно попросить у кого-либо работающий комплект нужного размера

Неисправность может быть связана и с ГРМ: при неправильном монтаже задаточного диска сбились фазы газораспределения. Расположен он на шкиве коленвала, выполняет роль синхронизатора.

Для устранения проблемы нужно првильно установить диск в соответствии с нанесенными метками.

Легко найти проблему, связанную с высоковольтными проводами. Двигатель будет троить и при работе силового агрегата проявится заметная вибрация.

Возможны варианты:

  1. Провод вышел из строя. Рекомендуется полностью сменить комплект.
  2. Они неправильно подключены. Их нужно переставить в верной последовательности.

Причины того, что нет искры в инжекторе ВАЗ 2110 могут быть и другими. Если не выходит самостоятельно найти причину, лучше обратиться к специалистам, которые не только найдут неисправность, но и устранят ее.

Тестирование наличия искры

Если катушка зажигания есть на каждом из цилиндров мотора, то тестирование наличия искры происходит несколько иначе. В этом случае также понадобится Датчик Холла. Если искры нет только на одной катушке, то ее следует заменить. Но если она не появляется на всех, то проблема намного сложнее. В таком случае проблема может наблюдаться из-за неисправности контроллера или обрыва проводки.

Чтобы легче протестировать наличие искрового разряда, целесообразно использовать Датчик Холла.

Его необходимо поднести к неисправной катушке и включить. Если стрелка начнет подниматься, значит, ток в проводах есть.

Возможные причины почему нет зарядки в инжекторе ВАЗ 2110

Во многих таких авто стоят различные датчики и узлы. Из-за этих дополнительных устройств ремонт становится гораздо затратным. Электронный инжектор оборудован несколькими датчиками, неисправности в которых приводят к тому, что искра пропадает.

Кроме этого, возможно присутствие таких типов поломок:

  1. Сбои в системе подачи горючего.
  2. Неисправности в электронике. Довольно распространенный тип поломок, при которых в ВАЗ-2110 нет искры. К свечам не поступает электрический импульс и топливная смесь не зажигается.
  3. Глобальные повреждения, связанные с поломкой двигателя, загибанием клапанов, обрывом ремня ГРМ. При подобных поломках необходим сложный ремонт.

Отсутствие искры может быть также связано с поломкой реле бензонасоса или этой детали в целом. Если в замок зажигания вставить ключ, повернуть и не появится звук, характерный для работы насоса, то возможны такие варианты: не функционирует реле, оборвалась проводка, сломался бензонасос.

Проверяем модуль зажигания 16-ти клапанной ВАЗ-2112 мультиметром

Ситуация следующая: ни с того ни с сего мотор стал «троить», пропала тяга, а «холостые» теперь не доходят даже до 500. Снимал высоковольтные провода по очереди, так вот, в цилиндрах 2 и 3 искры не было совсем. Двигатель 16-клапанный, но без «индивидуальных катушек». Вопрос в том, как на моторе ВАЗ-2112 проверить модуль зажигания, и желательно, чтобы его не снимать. Внутри модуля, кроме катушек, установлена электроника. А как проверить исправность?

Проверка модуля зажигания ВАЗ-2112 своими руками

Внутри модуля зажигания находится вот такая плата

Ясно, что речь идёт о двигателе 21120 и о модуле зажигания 2112-3705010. Кстати, в артикулах будут идти ещё две цифры – они означают фирму-изготовителя.

Все элементы системы зажигания

К разъёму модуля подводятся четыре провода:

  • Сине-красный – питание +12;
  • Коричневый – «масса»;
  • Бело-голубой – сигнал для свечей 1 и 4;
  • Серо-красный – свечи 2 и 3.

Сначала проверьте, что на модуль подаются все напряжения:

  1. Выключаем зажигание, отключаем разъём;
  2. Переводим ключ в положение I;
  3. Щуп стрелочного вольтметра подключаем к «минусу» АКБ;
  4. Вторым щупом (плюсовым) находим контакт «+12V» в разъёме;
  5. На каждом управляющем контакте стрелка покажет «почти 0»;
  6. При работающем стартере значения должны увеличиться, оставаясь при этом меньше 0,7 В.

На обоих управляющих контактах напряжение должно быть одинаковым.

Допустим, проверка разъёма не выявила ошибок. Дальше будем искать причину в самом модуле.

Тестер ЦНТ-СПМЗ

По рекомендации завода, на автомобилях ВАЗ-2112 проверять на необходимость ремонта модуль зажигания надо тестером, который называется ЦНТ-СПМЗ. Комплект состоит из генератора и модуля разрядников.

ЦНТ-СПМЗ, версия 3

Если же тестера под руками нет, попробуем изготовить его сами. Только модуль зажигания всё же придётся снять, отвернув три гайки «на 10». Сначала отключают АКБ, затем – провода свечей и разъём. Кстати, на проводах нанесены цифры, соответствующие цифрам на модуле (см. видео).

Возможные причины отсутствия

Большинство современных автомобилей оснащено множеством датчиков. Они облегчают жизнь автовладельца и усложняют ремонт. В электронике, отвечающей за работу инжекторного двигателя, есть несколько датчиков, ответственных за процесс искрообразования. Но причины того, что нет искры (ВАЗ-2110, инжектор, 8 клапанов), могут быть и в других узлах. Если нет искры (ВАЗ-2110, инжектор, 8 клапанов), то это может быть связано с топливной системой. Часто выходит из строя реле насоса или сам погружной элемент. Проверка выполняется «на слух».

Дальше идут проблемы, связанные с электрической частью. Это одни из самых распространенных неисправностей. При таких поломках к свече не приходит электрический разряд. Естественно, смесь не будет поджигаться. Среди глобальных проблем – полный выход двигателя из строя, обрыв ремня ГРМ. На этих неисправностях подробно останавливаться не стоит.

Не заводится мотор?

Если в результате проверки стало ясно, что искра попадает на свечи, но мотор Ваз 2110 инжектор так и не заводится, то необходимо также выполнить его диагностику. Неисправности, которые становятся причинами такой проблемы, могут быть серьезными и не очень.

При этом справиться с их решением иногда можно и без чьей-то помощи:

  1. Необходимо приобрести разрядник и Датчик Холла, который стоит недорого, но зато имеет незаменимое назначение. С их помощью можно узнать о наличие искры в свечи;
  2. Проверить свечи, чтобы узнать, все ли с ними в порядке. С этой целью можно использовать разрядник. Однако нужно помнить, что контроллер будет сломан, если на его корпус положить свечи;
  3. Выполнить диагностику топливного насоса. При попытке завести автомобиль Ваз 2110 появится характерный звук из-под заднего сиденья. Если же этого звука нет, то надо проверить предохранители и главное реле. В машине Ваз 2110 они находятся за боковой крышкой водительского сиденья.

Если после диагностики были выявлены неполадки с одним из этих элементов, то устранить их можно и самостоятельно. Обычно свечи начинают работать после качественного протирания, хотя это происходит не всегда, поэтому их приходится заменить.

Не заводится мотор?

Если в результате проверки стало ясно, что искра попадает на свечи, но мотор Ваз 2110 инжектор так и не заводится, то необходимо также выполнить его диагностику. Неисправности, которые становятся причинами такой проблемы, могут быть серьезными и не очень.

При этом справиться с их решением иногда можно и без чьей-то помощи:

  • Необходимо приобрести разрядник и Датчик Холла, который стоит недорого, но зато имеет незаменимое назначение. С их помощью можно узнать о наличие искры в свечи;
  • Проверить свечи, чтобы узнать, все ли с ними в порядке. С этой целью можно использовать разрядник. Однако нужно помнить, что контроллер будет сломан, если на его корпус положить свечи;
  • Выполнить диагностику топливного насоса. При попытке завести автомобиль Ваз 2110 появится характерный звук из-под заднего сиденья. Если же этого звука нет, то надо проверить предохранители и главное реле. В машине Ваз 2110 они находятся за боковой крышкой водительского сиденья.

Если после диагностики были выявлены неполадки с одним из этих элементов, то устранить их можно и самостоятельно. Обычно свечи начинают работать после качественного протирания, хотя это происходит не всегда, поэтому их приходится заменить.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
