Нет искры ваз 2109 (карбюратор) и другие проблемы с зажиганием

Свечи

У карбюраторного ВАЗ 2109 свечи зажигания чаще других элементов системы выходят из строя. Связано это и с плохим качеством топлива, и с неправильной настройкой подачи топлива, и с самими свечами. Кроме того, что на рынке автозапчастей очень много подделок, не каждый владелец «девятки» заморачивается с калильным числом или зазорами между электродами, предусмотренными рекомендациями завода-изготовителя. Вот и получается, что купив вроде бы новые и фирменные свечи, мы имеем неустойчивый холостой ход или вообще троение. В дальнейшем эти мелкие, казалось бы, неисправности могут привести к более серьезным проблемам.

Зажигание ВАЗ 2109 предусматривает четыре свечи зажигания: по одной на цилиндр. Их проверка производится поочередно. Сначала выкручивается одна из них, визуально осматривается на предмет целостности керамического изолятора, состояния электродов и величины зазора между ними. Если со свечой, на первый взгляд, все в порядке, нужно определить ее работоспособность. Для этого на нее надевают колпачок высоковольтного провода и юбкой присоединяют к массе. Далее необходимо привлечь помощника и попросить его запустить двигатель. Когда стартер начнет вращать коленвал, между электродами должна проскакивать устойчивая искра синего или голубого цвета. Если она имеет другой оттенок (красный, зеленоватый), это может свидетельствовать о возможном пробое изолятора или недостаточно высоком напряжении. Если же вообще нет искры, скорее всего, свеча вышла из строя. Но здесь нельзя исключать и других неисправностей. Именно поэтому необходимо проверить все свечи зажигания. В случае, когда только одна из них не работает, попробуйте ее заменить заведомо рабочей. Но если нет искры на всех свечах, проблему нужно искать глубже.

Настройка угла опережения зажигания автомобиля ВАЗ 2109

Прежде чем приступить к проверке, не помешает разобраться с теми узлами, которые участвуют в процессе искрообразования. К ним относятся:

В данном разделе нашей статьи мы предлагаем понятную и доступную большинству автолюбителей инструкцию по регулировки системы зажигания «девятки». Она включает в себя выполнение следующих мероприятий:

Первым делом понадобится проверить топливо, искру и воздух.

Я посоветовал бы для начала проверить поступление воздуха (фазы компрессия и газораспределения), можно так же начать с проверки системы зажигания.

Метки на шкивах могут совпадать, но компрессия при этом может немного подвести например: на одном цилиндре 10 атм, на втором 9.5 атм, на третьем 7 атм, а на четвертом 8 атм, исправить это может только ремонт двигателя. Конечно, стоит серьёзно заняться ремонтом двигателя, но пока его нужно отложить, так как нам потребуется завести машину. Имея такую компрессию, двигатель будет работать и даже неплохо, но на холостом ходу будет подтравливать.

Не заводится ВАЗ 2109 — метод поиска причин

Не заводится ВАЗ 2109: начать проверку с искры, датчика Холла и состояния свечей. Затем померить компрессию, проверить метки ГРМ, топливный насос и стартер. Подробнее

Раз предыдущие варианты поломок не подтвердились, значит проблему нужно искать в системе зажигания. Для проведения обычной проверки пригодятся простые приборчики, их без проблем можно купить в любом автомагазине. Но для начала следует разобраться в устройстве и работе зажигания.

И так, в нашем случае на ВАЗ 2109 стоит бесконтактная система зажигания. В состав этой системы входят:

Одной клеммой катушка подключается к аккумулятору, а второй к выходному транзистору коммутатора. Коммутатором размыкается выходной транзистор при перепаде сигнала в ноль. В этот момент во вторичной обмотке катушки, появляется ток высокого напряжения, примерно 25 кВ, а в первичной — ток более 300В. В итоге, на свечах возникает высоковольтное напряжение, в результате чего на свечах появляется искра.

Причём, он делает это так, что время заряда катушки остается приблизительно неизменным. Иначе случится перезарядка катушки. Для этого коммутатором вычисляется нужный период импульсов, которые приходят с датчика Холла. Другими словами, все зависит от оборотов двигателя, выше обороты, раньше коммутатор начинает замыкать катушку, но при этом не изменится время замкнутого состояния.

Теперь Вы можете приступить к тестированию. В первую очередь нужно проверить искру на свечах – можно для этого пользоваться специальным разрядником. Результата нет.

АЗ-1 – это аварийное зажигание, им можно пользоваться в дождь, при езде по лужам. Если говорить другими словами, то можно назвать его заменителем датчика холла.

Датчик МД-1 — мгновенная диагностика, пригодится для того, чтобы проверить работоспособность катушки зажигания, датчика холла и замка зажигания.

В первую очередь мы воспользовались МД-1. Этот датчик подключается вместо коммутатора, как только его подцепили, нужно включить зажигание, не с завода оснащаются бесконтактной системой зажигания. Конструктивно она состоит из следующих элементов:

В случае неисправности любого из первых четырех элементов система зажигания перестает работать, и запуск двигателя становится невозможным. Исправить ситуацию можно путем проведения диагностики и устранения поломки.

Если в автомобиле нет искры, можно найти причины и другим способом. Для данной методики не требуется применение специального прибора или инструмента. В данной методике проверку проходит вся цепочка зажигания, не учитывая датчик Холла. Чтобы провести данную работу, нам потребуется небольшой провод с изолированными концами и гвоздь либо скрепка.

Прежде всего, отсоединяем высоковольтный кабель из трамблера. Во время проверки его необходимо расположить примерно 10 миллиметров от минуса автомобиля. Далее следует включить зажигание. Отсоединить разъем от датчика Холла и подсоединить его конец в средний контакт, к которому подсоединяется провод зеленого цвета.

Вторым концом нашего провода замыкаем несколько раз об массу. В момент замыкания между массой и концом провода должны пробегать искры. При наличии искры в карбюраторном автомобиле ВАЗ-2109 можно сделать вывод о неисправном датчике Холла либо отсутствии контакта. Нередко внутри самого трамблера пластиной перетираются провода или разъем просто разбалтывается.

Перед выполнением проверки нужно подготовить такой набор инструментов:

Распределитель зажигания и датчик Холла

Что касается трамблера, то наиболее частой его неисправностью является пригорание контактов, расположенных внутри крышки. Кроме этого, выйти из строя может и бегунок, «разносящий» напряжение.

Открутите два винта и снимите крышку с трамблера

Обратите внимание на состояние контактов. Если они сильно пригорели, деформировались, посыпались — замените крышку

Осмотрите и бегунок. Он также может пригорать и деформироваться. В случае необходимости замените и его.

Не лишним будет проверить так называемый «уголек». Это графитовый контакт высоковольтного провода. Если он поврежден, напряжение перестает поступать на бегунок. В результате все четыре свечи оказываются обесточенными.

Датчик Холла встроен в распределитель. Проверить его, не снимая, можно также при помощи вольтметра. Щупы прибора необходимо подсоединить к зеленому и черно-белому проводкам, идущим от датчика к разъему. Прокручивая маховик при помощи отвертки (в окошке на картере сцепления), снимите показания вольтметра. Они должны колебаться в пределах от 0,4 до 12 В. Если все так и происходит — датчик в порядке. Ну, а если нет — устройство нужно заменить.

Вот, в принципе, и все распространенные неисправности, по которым у «девятки» нет искры. ВАЗ 2109, как видите, не такой уж и сложный автомобиль в этом смысле: немного времени, немного теории, нехитрый инструмент, и ваша машина снова в строю!

Причины, по которым пропадает искра на автомобиле карбюраторного типа ВАЗ-2109, могут быть следующие:

  • неисправный датчик Холла;
  • сгорел коммутатор;
  • обрыв в катушке зажигания;
  • изношены высоковольтные провода;
  • свечи пришли в непригодность;
  • ремень ГРМ изношен.

С самого начала, если обнаружено исчезновение искры, следует просмотреть все контакты и состояние электрической проводки. Если вы обнаружили окисление на разъеме, его необходимо зачистить наждачной бумагой и проверить заново на наличие искры. Высоковольтные провода следует проверить на целостность при помощи специального прибора – тестера.

Поломку в замке зажигания можно диагностировать при помощи стандартной автомобильной лампы. Один из ее контактов необходимо подключить с корпусом кузова либо двигателя карбюраторного 2109, а второй контакт соединить с проводом «Б+» от катушки зажигания. Если лампочка светит, это говорит об исправности замка зажигания. В данном случае, необходимо перейти к катушке зажигания.

Исправность датчика Холла можно проверить при помощи вольтметра либо опять же лампочки. В момент вращения трамблера, нить накаливания в лампочке должна менять интенсивность свечения.

Характеристика автомобиля

В 2001 году линейка автоконцерна ВАЗ пополнилась пятидверным хэтчбеком ВАЗ 2114. Платформой для создания модели стала ВАЗ 2109. В основном автомобиль комплектовался 4 цилиндровыми 8 клапанными моторами. Система питания состоит из инжекторного механизма и электронного блока управления.

Работа двигателя контролируется специальные датчики, которые информируют центральный модуль о производительности двигателя. Модуль обрабатывает информацию и посылает импульс нате устройства, которые нужно задействовать в данный момент:

  • подготавливает необходимое качество смеси в зависимости от скорости движения и оборотов двигателя;
  • в определенной последовательности распределяет искру по цилиндрам.

За время производства модель комплектовалась разными двигателями.

Параметр Значение
Двигатель 2111 11183 21124 21126 21114
Конфигурация L4 L4 L4 L4 L4
Объем, л 1499 см куб. 1596 см куб. 1599 см куб. 1597 см куб. 1596 см. куб.
Количество клапанов на цилиндр 2 2 4 4 2
Ход поршня 71 мм 75,6 мм 75,6 мм 75,6 мм 75,6 мм
Диаметр цилиндра 82 мм 82 мм 82 мм 82 мм 82 мм
Степень сжатия 11,5 9.6 — 10,0 10.3 11 9,6
Газораспределительный механизм OHС OHV OHV OHV OHV
Номинальная мощность 77 л. с. при 5400 об. мин. 82 л. с. при 5300 об. мин. 89 л. с. при 5 тыс. об. мин. 98 л. с. при 5600 об. мин. 81,6 л. с. при 5200 об. мин.
Макс. крутящий момент 116 Нм, при 3 тыс. об. мин. 125 Нм, при 3 тыс. об. мин. 131 Нм, при 3700 об. мин. 145 Нм при 4 тыс. об. мин. 125 Нм, при 3000 об. мин.
Система питания инжектор инжектор инжектор инжектор инжектор
Максимальная скорость, км 160 167 172 182/175(АКПП) 175
Время разгона от 0 до 100 км/ч, с 15 13,2 12,4 11,2/13,1 12,5
Топливо АИ 93 АИ 95 АИ 95 АИ 95 АИ 95
Заявленный расход бензина 7,6 л/100 км в смешанном цикле 7,8 л/100 км в смешанном цикле 7,0 л/100 км в смешанном цикле 7,2 л/100 км в смешанном цикле 7,2 л/100 км в смешанном цикле

Как на свече образуется искра

Поворачивая ключ в замке зажигания, вы запускаете стартер. Его функция — зацепление шестерни с маховиком, чтобы передать маховику крутящий момент. Как только детали зацепились, момент передался — ключ возвращается на место. И вот за это время, пока ключ был повёрнут, должен произойти ряд процессов, в результате которых на свечах появляется искра.

Сам маховик закреплён на коленчатом валу и вращает его. От коленвала через ремень ГРМ вращательное движение предается на распредвал. Одновременно с распределительным валом и с той же частотой крутится вал, на котором расположен бегунок трамблёра (распределителя зажигания). Цилиндрический экран вращается и образуется электромагнитное поле (ЭМП), величину напряжения которого считывает датчик Холла. Далее в работу вступает коммутатор. Это прибор преобразует напряжение до нужной величины и передает его на первичную обмотку катушки зажигания.

Внутри катушки образуется электродвижущая сила, выходящая через центральный электрод. Отсюда импульс подается на центральный провод распределителя, к которому подсоединены 4 свечи. Трамблёр вращается, замыкая поочередно контакт с каждой из свечей. Свечи вкручены в ГБЦ, их электроды находятся в камере сгорания.

В результате замыкания на свечах достигается напряжение 10–15 кВ. Этого достаточно, чтобы между центральным и боковым электродом свечи возникла искра.

Устройство и назначение

Итак, какое устройство и какие функции выполняет распределитель зажигания, какое его расположение и какой порядок проводов на трамблере ВАЗ 2109? Трамблер ВАЗ 2109 представляет собой одну из составных частей систем зажигания. Его предназначение заключается в регулировке и подаче электрического импульса на коммутатор самой катушки. Также он распределяет искру на свечи зажигания, учитывая при этом определенную последовательность.

В отечественных «девятках» могут использоваться два типа систем зажигания ВАЗ — контактная и бесконтактная. Соответственно, могут использоваться и два типа распределителей. Друг от друга эти устройства могут отличаться только конструкцией, но не функциями. В частности, речь идет о наличии контактов и датчиков. В контактной системе используется непосредственно прерыватель, а в бесконтактном варианте — специальный датчик. Что касается основных технических характеристик, то в целом они идентичны.

Устройство распределителя для «девятки»

Если говорить об устройстве, то на ВАЗ 2109 используется специальный распределительный элемент, оборудованный датчиком Холла. Сам по себе этот узел рассчитан на четыре искры, он также имеет встроенные центробежный и вакуумный контроллеры опережения.

В соответствии со схемой, приведенной ниже, основные составляющие конструкции таковы:

  1. Уплотнительное кольцо. Благодаря ему обеспечивается герметичность конструкции в целом.
  2. Муфта устройства.
  3. Шайбы, предназначенные для регулировки.
  4. Валик с установленным на нем центробежным устройством.
  5. Опорная пластина.
  6. Диск, так называемый экран, предназначенный для защиты конструкции от пыли.
  7. Бегунок. На практике бегунок трамблера является достаточно надежным элементом, но он также может выходить из строя.
  8. Непосредственно датчик Холла.
  9. Стопорная шайба.
  10. Упорная шайба.
  11. Сам корпус, внутри которого располагается конструкция.
  12. Вакуумный корректор.

Схема подключения устройства

Причины пропадания искры в карбюраторе ВАЗ 2109

В качестве основных причин, по которым исчезает искра в карбюраторе «девятки» специалисты определяют следующие:

  • Нарушение работоспособности коммутатора.
  • Некорректное функционирование «датчика Холла». Проверка исправности данного элемента выполняется посредством вольтметра или лампы. Результатом, позволяющим утверждать о работе датчика в штатном режиме, служит яркое горение, чередующееся с угасанием, либо слабое свечение лампы при проворачивании трамблера.
  • Выход из строя катушки зажигания, окисление контактов (проводов) питания, пробой высоковольтного провода, загрязнение контакта под «бегунком» и т.д.
  • Нарушение работоспособности замка зажигания.

Кроме того, существует еще несколько проблем, так или иначе связанных с системой зажигания, а, следовательно, с образованием искры. В первую очередь это – образование черного налета (нагара) на контактах свечей зажигания. Это не только неприятный, но и довольно распространенный фактор, способствующий существенному увеличению расхода топлива.

Главными причинами возникновения такого нагара являются: неполное закрытие воздушной заслонки карбюратора, требующий замены воздушный фильтр, низкий уровень компрессии (величины воздушного давления) в цилиндрах силового агрегата, нарушение регулировки элементов клапанной системы и т.д. Косвенное влияние на степень образования нагара может оказывать и недостаточный уровень моторного масла.

Не последнюю роль в процессе генерации искры в карбюраторе «ВАЗ 2109» играет и правильно выставленный угол опережения зажигания. Предлагаем упрощенную технологию его выставления без применения специального оборудования (стробоскопа):

  • Ослабляем крепление трамблера до возможности его свободного проворачивания.
  • Запускаем силовой агрегат автомобиля и дожидаемся достижения максимальных оборотов коленчатого вала в режиме «холостого хода».
  • Поворачиваем трамблер на одно деление в отрицательную сторону.
  • Глушим двигатель.
  • Фиксируем трамблер.
  • До упора вкручиваем винт регулировки «качества» горючей смеси.
  • Откручиваем винт «качества» на 1/3 оборота и наращиваем количество оборотов до 820-850 в минуту.

В данном разделе нашей статьи мы предлагаем понятную и доступную большинству автолюбителей инструкцию по регулировки системы зажигания «девятки». Она включает в себя выполнение следующих мероприятий:

Устанавливаем коленчатый вал двигателя в верхнюю мертвую точку (ВМТ). Крышка блока цилиндров имеет три специальных метки, соответствующих определенным значениям угла опережения:

– 100 (первая);

-50 (вторая);

– 00 (третья).

  • Совмещаем метку, расположенную на шкиве коленвала с меткой на крышке блока. Корпус распределителя фиксируется в нулевом положении октан-корректора. Контакты должны находиться в разомкнутом состоянии (проверяется при помощи 12-ти вольтовой лампы, контакты которой соединены с контактом низкого напряжения и контактом «массы»).
  • Если контакты не размыкаются (лампа не загорается) выполняем следующие манипуляции:

– отворачиваем стопорную гайку, фиксирующую пластину распределителя;

– поворачиваем корпус распределителя походу часовой стрелки;

– медленно поворачивая корпус в обратном направлении до момента загорания лампочки.

Удерживая корпус распределителя в полученном положении, заворачиваем стопорную гайку пластины крепления.

Принцип работы понятен. Все неисправности системы зажигания ВАЗ 2109 связаны с выходом из строя одного из вышеназванных элементов. Если пропала искра на ВАЗ 2109 карбюратор, значит, имеется неисправность:

  • коммутатора;
  • датчика Холла;
  • ремня ГРМ;
  • катушки зажигания;
  • группы контактов замка зажигания;
  • контактов крышки трамблера;
  • свечей («залитые», обгоревшие);
  • проводки цепи.

Если неисправен коммутатор, то величина напряжения на катушку не преобразуется. Вышедший из строя датчик Холла не подает ток на коммутатор. В случае обрыва ремня ГРМ работа системы сбивается, ЭМП не образуется. Сломанная катушка останавливает ход цепи на себе, контакт распределителя не получает напряжения. Поврежденные контакты крышки трамблёра не дают подать напряжение на свечу.

Электроды свечей могут не образовывать искру из-за нагара или влаги на них. Бывает, что виновник — первый элемент цепи: замок зажигания. Поломка в его контактной группе не запускает стартер. Также возможен вариант, когда произошло банальное повреждение проводки, из-за чего связь элементов пропадает.

Нет искры Ваз 2109

Что делать, если на Ваз 2109 пропала искра? Естественно без искры двигатель не заводится, поэтому решение этого вопроса должен знать каждый владелец автомобиля. Итак, основные причины того, что нет искры следующие: 1) Вышел из строя коммутатор 2) Вышел из строя датчик Холла 3) Порван ремень ГРМ 4) Вышла из строя катушка зажигания 5) Контактная группа замка зажигания 6) Контакты крышки распределителя зажигания 7) Неисправность в проводке (оторван или сгнил какой-либо из проводов электрической цепи замок зажигания-коммутатор-катушка зажигания-датчик Холла). Выше самые основные неисправности, из-за которых на девятой модели Жигулей нет искры. Давайте рассмотрим каждую из них по порядку. Сразу сделаем оговорку, что у машины должен быть заряженный аккумулятор, который вращает коленвал двигателя. Если у Вас стартер не крутит коленчатый вал двигателя Ваз 2109, то сначала добейтесь того, чтобы он его крутил, а потом ищите искру. 1) Чтобы проверить,что исправен коммутатор его надо заменить на заведомо исправный.

Опытные владельцы Ваз знают, что коммутатор — не самая надежная деталь, поэтому всегда необходимо иметь в бардачке запасной коммутатор. Снимаем коммутатор под подозрением, ставим заведомо исправный. Пробуем завести — если завелась, значит дело в коммутаторе. Не завелась — ставим обратно старый коммутатор и ищем дальше. 2) Чтобы проверить датчик Холла его также лучше заменить на заведомо исправный, хотя существует методика проверки датчика Холла прямо на машине.

Заменили датчик Холла и опять пробуем завести. Если искра появится, значит проблема была в датчике Холла. Если искра на Ваз 2109 не появилась, идем дальше. 3) Чтобы убедиться,что у Вас не порван ремень ГРМ снимаем крышку с распределителя зажигания и крутим коленвал стартером.


Бегунок распределителя зажигания

Бегунок распределителя зажигания должен крутиться. Если не крутится, меняйте ремень ГРМ. 4) Катушка зажигания выходит из строя довольно редко, поэтому её лучше проверить как указано здесь. Если проверка указывает на неисправность катушки зажигания меняем её и смотрим: искра появилась — значит дело в катушке, не появилась идем дальше. 5) Контактная группа замка зажигания также может быть причиной того, что нет искры. У меня была такая вещь: после двух дней на морозе, почему то пропала искра на Ваз 2109. Стартер бодро крутит, а искры нет. Заметил, что когда включаешь зажигание, питание системы зажигания есть на контакте Б катушки зажигания. Когда крутишь стартером, питание с контакта Б катушки зажигания пропадает. Вещь непонятная и сложно диагностируемая, надо мерять мультиметром или лампочкой напряжение между массой и контактом Б катушки зажигания. Чтобы прокрутить стартером, необходимо провернуть ключ зажигания и где-то в контактной группе замка зажигания нет контакта, поэтому при вращении стартера с системы зажигания снимается питание. Лечится заменой контактной группы замка зажигания, либо следующим образом: Через кнопку с фиксацией вешаем +12В с аккумулятора на контакт Б катушки зажигания.

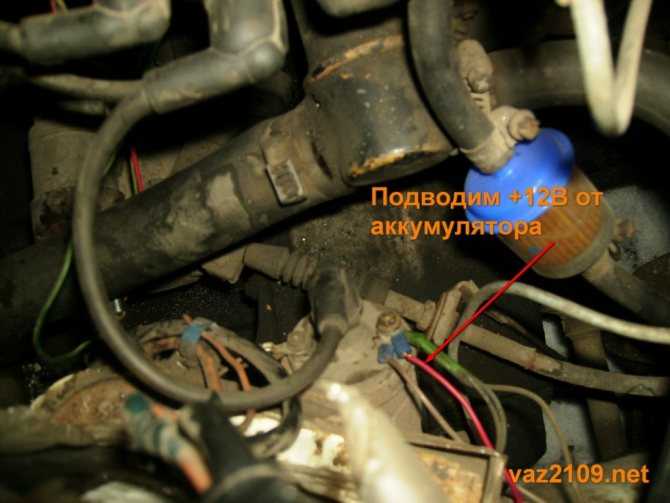

Подаем +12В на катушку минуя замок зажигания

Нажали кнопку, +12В пошло на катушку и система зажигания будет запитана и при вращении стартера.


При помощи кнопки с фиксацией запитываем систему зажигания


Снимаем центральный провод и подносим к массе

Снимаем центральный провод с катушки зажигания, подносим на сантиметр к массе и крутим стартер. Если искра есть, то снимаем крышку с распределителя зажигания. Проверяем целостность резистора бегунка, чистим контакт крышки распределителя зажигания.


Зачищаем контакты крышки распределителя зажигания

7) Последняя проблема из-за которой на девятке нет искры, это неисправности в проводке системы зажигания. Как правило, очень часто они видны невооруженным глазом: оторваны или оплавлены провода, плохо одеты разъемы коммутатора и датчика Холла. Но если визуально все в порядке, то определить неисправность можно только после прозвонки всех проводов системы зажигания мультиметром. Естественно пользоваться мультиметром умеют не все, так,что если описанные выше причины Вам не помогли найти искру на Ваз 2109, то просим помощи у автоэлектрика.

Нет искры ВАЗ 2109 (карбюратор) и другие проблемы с зажиганием

Целью данной статьи вовсе не является поселить в сознаниях читателей стереотип о том, что ВАЗ – плохая машина. Как и любой представитель автопрома, «Девятка» имеет как плюсы, так и минусы. И уж поверьте, поломаться может даже «Ламборгини» последней модели. Потому, мы просто хотим помочь всем тем, кто столкнулся с той, или иной проблемой в ходе эксплуатации автомобиля.

СНГ для любой машины, будь это даже танк – страна экстремальных условий. Здесь дороги, погода, влажность – всё выступает в качестве препятствий. Потому, когда на автомобиле ВАЗ 2109 (карбюратор) нет искры, вам нужно не ругать отечественного производителя, а разбираться, в чём же причина такой неисправности.

Вообще, ремонт карбюратора ВАЗ 2109 больше напоминает какой-то квест «найди неисправность». Потому что причин отсутствия искры может быть много.

Среди главных из них, можно назвать следующие:

  • Неисправный коммутатор.
  • Проблемы с датчиком Холла.
  • Требуется замена катушки. Либо окислились провода, идущие к ней. Их необходимо зачистить и вновь проверить искру.
  • Иногда причиной может стать неисправный замок зажигания. Для его проверки используют простейший способ. Берётся обычная автомобильная лампочка. Один контакт кидается на «В+» на катушке, второй – на массу. Теперь можно включить зажигание. Если лампочка не загорелась – виной всему замок. Если горит – проверяйте катушку.

Датчик Холла проверяется вольтметром, или той же самой обычной лампочкой. Крутя трамблер, мы должны получить следующий результат – лампочка должна то ярко загораться, то гаснуть, либо гореть очень слабо.

Рекомендуемая статья:  Как быстро продать автомобиль по выгодной цене

Так что, если пропала искра на ВАЗ 2109 (карбюратор), нужно проверить все эти варианты…

Среди прочих проблем, связанных с зажиганием:

Черный нагар на свечах ВАЗ 2109 (карбюратор). Довольно распространённая и крайне неприятная проблема. После этого часто сильно увеличивается расход топлива. Причин тоже может быть много. Это и забитый воздушный фильтр, и не полностью закрывающаяся воздушная заслонка и множество других вариантов.

Рекомендации специалистов сводятся к следующему: необходимо проверить компрессию, затем отрегулировать клапаны. Топливный фильтр нужно продуть, а если не помогает – заменить на новый. Далее — регулировка карбюратора ВАЗ 2109.

Если заливает свечи ВАЗ 2109, карбюратор следует прочистить в профилактических целях. Также для профилактики можно и проверить уровень масла.

Далее работаем с карбюратором. Нужно до конца закрутить болт «качества», после чего открутить на треть оборота и отрегулировать обороты на холостом ходу до 800-850.

Это всё, конечно же, приблизительно и при возможности всё же обратитесь в мастерскую. Если что, там свечи на ВАЗ 2109 (карбюратор) вам смогут заменить на новые.

Alex S Январь 3rd, 2014

Определяем участок

Если вообще не заводится ВАЗ 2109 (карбюратор), проверку лучше начать на участке от аккумулятора до распределителя. Так мы поймем, работают ли АКБ, контактная группа замка, коммутатор и катушка.

Порядок проверки:

  1. Поднимаем капот.
  2. Отсоединяем «люльку» центрального бронепровода от крышки трамблера.
  3. В «люльку» вставляем свечу, прижимаем ее «юбкой» к клапанной крышке (неокрашенному участку кузова) и просим помощника запустить стартер. Ни в коем случае не удерживайте свечу голыми руками! Вы получите электрический удар. Пусть и не смертельный, но достаточно неприятный. Держать свечу лучше всего диэлектрическими пассатижами.
  4. Во время работы стартера смотрим на межэлектродное пространство. Если там нет искры – ВАЗ 2109, естественно, не заведется.

Теперь нам предстоит установить неисправный элемент на участке аккумулятор-катушка. Сделать это совсем несложно.

Проверка коммутатора, датчика Холла и замка зажигания

Назад по цепи от катушки идет коммутатор преобразования напряжения. При помощи мультиметра этот прибор проверить нельзя. Поэтому необходимо произвести тестовую замену старого коммутатора новым. Рекомендовано возить с собой запасной прибор на такой случай. Если причина была именно в поломке коммутатора, то с новым прибором искра должна появиться. В случае её отсутствия поломку нужно искать в другом месте.

Возможно, датчик Холла несправен, поэтому нет искры на ВАЗ 2109 карбюратор. Проверить его при помощи тестера также не удастся. Поступаем так же, как и с коммутатором — устанавливаем новый. Сложность заключается в следующем: чтобы добраться до датчика, необходимо разобрать трамблёр.

Если и замена датчика не дала результата, проверяем замок зажигания. Выставляем мультиметр на 20 В. Один щуп соединяем с клеммой В, второй — с массой. Если аккумулятор заряжен, тестер должен показать 12 В. Если напряжение значительно меньше, налицо обрыв цепи контактной группы замка: либо оборван провод, либо сгорел предохранитель.

Ищем проблему или полностью заменяем замок.

Что делать, если нет искры ВАЗ-2109 карбюратор: причины

Причины, по которым пропадает искра на автомобиле карбюраторного типа ВАЗ-2109, могут быть следующие:

  • неисправный датчик Холла;
  • сгорел коммутатор;
  • обрыв в катушке зажигания;
  • изношены высоковольтные провода;
  • свечи пришли в непригодность;
  • ремень ГРМ изношен.

С самого начала, если обнаружено исчезновение искры, следует просмотреть все контакты и состояние электрической проводки. Если вы обнаружили окисление на разъеме, его необходимо зачистить наждачной бумагой и проверить заново на наличие искры. Высоковольтные провода следует проверить на целостность при помощи специального прибора – тестера.

Поломку в замке зажигания можно диагностировать при помощи стандартной автомобильной лампы. Один из ее контактов необходимо подключить с корпусом кузова либо двигателя карбюраторного 2109, а второй контакт соединить с проводом «Б+» от катушки зажигания. Если лампочка светит, это говорит об исправности замка зажигания. В данном случае, необходимо перейти к катушке зажигания.

Исправность датчика Холла можно проверить при помощи вольтметра либо опять же лампочки. В момент вращения трамблера, нить накаливания в лампочке должна менять интенсивность свечения.

Простейший способ проверки на исправность зажигания карбюраторных ВАЗ-2109

Если в автомобиле нет искры, можно найти причины и другим способом. Для данной методики не требуется применение специального прибора или инструмента. В данной методике проверку проходит вся цепочка зажигания, не учитывая датчик Холла. Чтобы провести данную работу, нам потребуется небольшой провод с изолированными концами и гвоздь либо скрепка.

Прежде всего, отсоединяем высоковольтный кабель из трамблера. Во время проверки его необходимо расположить примерно 10 миллиметров от минуса автомобиля. Далее следует включить зажигание. Отсоединить разъем от датчика Холла и подсоединить его конец в средний контакт, к которому подсоединяется провод зеленого цвета. Вторым концом нашего провода замыкаем несколько раз об массу. В момент замыкания между массой и концом провода должны пробегать искры. При наличии искры в карбюраторном автомобиле ВАЗ-2109 можно сделать вывод о неисправном датчике Холла либо отсутствии контакта. Нередко внутри самого трамблера пластиной перетираются провода или разъем просто разбалтывается. Кроме того, бывают случаи, когда при проверке мы видим наличие искры, но при подсоединении провода к свечным колпачкам искры нет. Это говорит о необходимости замены бегунка внутри трамблера. В некоторых ВАЗ-2109 карбюраторного типа предусмотрена цепь блокировки зажигания, которая также может стать непригодной (либо есть неисправность в коммутаторе).

Перед выполнением проверки нужно подготовить такой набор инструментов:

  • фигурную и плоскую отвертки;
  • плоскогубцы с изоляцией;
  • контролька с проводом либо тестер;
  • запасная свеча.

Чтобы обезопасить себя от поражения током, следует работать в диэлектрических перчатках.

Процесс проверки:

  1. Отключаем зажигание, после чего проверяем на обрыв высоковольтные провода, вместе с этим проверяем на наличие хорошего контакта в соединениях с трамблером и катушкой зажигания.
  2. Внимательно осматриваем состояние проводов между распределителем и коммутатором, также проверяем провода от катушки зажигания к коммутатору.
  3. При включенном замке зажигания на карбюраторном ВАЗ-2109 необходимо проверить наличие питания в системе. Для этого берем контрольную лампу, один ее конец цепляем на массу, а другой – «Б+» контакт катушки. Свечение контрольной лампы говорит о наличии питания.
  4. В резиновой перчатке отсоединяем от трамблера средний высоковольтный провод. В его наконечник надеваем свечу зажигания и металлической частью касаемся массы двигателя. При проворачивании стартера на свече должны пробегать искры.
  5. Откручиваем винты распределителя и снимаем его крышку. Проверяем на наличие трещин и повреждений, также проверяем состояние уголька. Если крышка повреждена или треснута, ее необходимо заменить.
  6. Осматриваем состояние бегунка в распределителе. Довольно часто бывает, когда нет искры по причине поломки помехоподавляющего реле либо появления пробоев в корпусе бегунка с массой.
  7. Вращением стартера проверяем коленвал. Если бегунок стоит неподвижно, причины тому – обрыв ремня привода ГРМ либо сам привод неисправен.
  8. Проверяем еще раз на наличие искры.
  9. Если в очередной раз нет искры в автомобиле карбюраторного типа ВАЗ-2109, следует проверить высоковольтную проводку зажигания, а также сами свечи. Для этого необходимо использовать заведомо исправную свечу. Если искры и далее нет, меняем высоковольтный провод.

Коммутатор

С коммутатором дело обстоит несколько сложней. Дело в том, что проверить его самостоятельно невозможно. Лучшим решением здесь будет замена устройства заведомо исправным.

Определив, что пропала искра на ВАЗ 2109 (карбюратор) на участке до распределителя, можно сразу сделать вывод, что причиной тому является именно коммутатор. Это наиболее капризное устройство во всей системе зажигания. Он может «сгореть» из-за малейшего перепада напряжения, вызванного сбоем в работе генератора, неисправностью свечей или высоковольтных проводов. Именно поэтому некоторые опытные водители «Самар» возят с собой запасное устройство.

Как на свече образуется искра

Поворачивая ключ в замке зажигания, вы запускаете стартер. Его функция — зацепление шестерни с маховиком, чтобы передать маховику крутящий момент. Как только детали зацепились, момент передался — ключ возвращается на место. И вот за это время, пока ключ был повёрнут, должен произойти ряд процессов, в результате которых на свечах появляется искра.

Сам маховик закреплён на коленчатом валу и вращает его. От коленвала через ремень ГРМ вращательное движение предается на распредвал. Одновременно с распределительным валом и с той же частотой крутится вал, на котором расположен бегунок трамблёра (распределителя зажигания). Цилиндрический экран вращается и образуется электромагнитное поле (ЭМП), величину напряжения которого считывает датчик Холла. Далее в работу вступает коммутатор. Это прибор преобразует напряжение до нужной величины и передает его на первичную обмотку катушки зажигания.

Внутри катушки образуется электродвижущая сила, выходящая через центральный электрод. Отсюда импульс подается на центральный провод распределителя, к которому подсоединены 4 свечи. Трамблёр вращается, замыкая поочередно контакт с каждой из свечей. Свечи вкручены в ГБЦ, их электроды находятся в камере сгорания.

В результате замыкания на свечах достигается напряжение 10–15 кВ. Этого достаточно, чтобы между центральным и боковым электродом свечи возникла искра.

Неисправность ВВ проводов

Проверяем провода, так как они тоже могут быть причиной неисправностей. Если изнутри крышки трамблера сколы и опалены контакты, то ее нужно менять. После снятия бегунка, предварительно проверив, что барабан не касается датчика Холла, выкручиваем болты и отсоединив проводку заменяем датчик.

Провода на крышке трамблера идут в следующем порядке (неправильный порядок соединения проводов тоже может стать причиной того, что автомобиль не заводится):

  • Первый (он так и отмечен на крышке) идет от крайне левого и тоже первого цилиндра.
  • Далее, если смотреть по часовой стрелке следует второй цилиндр, а за ним – 4-ый.
  • Крайне правый провод идет от третьего цилиндра.

Под кожухом находится резиновый ремень газораспределительного механизма. Если зубцы (один из них) сточились, а тем более если на самом ремне есть надрыв, то нужна замена.

Если остались вопросы, почему не заводится ваша девятка, рекомендую посмотреть это видео:

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
