Что делать, если нет искры ваз-2109 карбюратор: причины

Где искать причину неработающего цилиндра

Ремарка такова, что проверка и поиск причины проводятся в условиях гаража. Есть два варианта: механика и электрика (зажигание). Начинать нужно идти по лёгкому пути, а именно с диагностики зажигания.

Свечи зажигания. Определяем их работоспособность по старинке. Визуально боковой электрод и изолятор должны быть светло-коричневыми, но никак не черными с хлопьями нагара. Закопченный электрод говорит либо о слишком обогащенной смеси, либо о том, что ее забрызгивает маслом. Искрообразование. Вставив свечу в ВВ провод подносим ее на расстояние 1-2 см к блоку цилиндров и делаем прокрутку стартером. Если искра это расстояние «проскакивает», то свеча в порядке, если нет, то меняем.

Основные причины и методы их решения

Полезно! Может быть вам повезло и поможет сбрасывание ошибок инжектора. Для этого сначала нужно снять отрицательную клемму с АКБ. Если через 5–10 минут автомобиль заводится также, то проблема не в этом.

На затруднённый запуск двигателя влияет ряд простых причин, устранить которые можно самостоятельно в гараже, имея при себе стандартный набор инструментов.

Механизмы стартера (щётки, бендикс)

В процессе переборки стартера. Стрелкой указаны износившиеся щётки.

  • На подержанных автомобилях на стартере изнашиваются щётки. В этом случае нужно снять крышку и заменить их на новые;
  • Стартер, эксплуатирующийся длительное время, можно перебрать, прочистить все механизмы, промыть WD-40 и набить новым литолом, так как старый скорее всего закоксовался и сбился в шарики;

Топливные проблемы

В процессе замены сетки бензонасоса. Справа старая, а слева новая сеточка грубой очистки

Попадание мелких частиц мусора в бензобак . Лечится эта проблема чисткой топливной системы и заменой фильтра.

Не верные показания датчиков

Выход из строя или неправильная подача сигнала с датчиков на ЭБУ (требуется их диагностика, а в случае обнаружения неисправности – замена на новые):

  1. Датчик скорости.
  2. Датчик положения коленчатого вала.
  3. Датчик холостого хода.
  4. Датчик фаз.

Провода, фильтр и свечи

  • Пробиты высоковольтные провода , плохой контакт на наконечниках (окисление). В процессе визуального осмотра редко определяется, самый лучший вариант заменить на новые или заведомо исправные. Перед заменой можно почистить (продуть) контакты на старых проводах.
  • Свечи залиты , получили механические повреждения или выставлен неправильный зазор. По необходимости делается следующее: вворачиваются новые, устанавливается нужный зазор или старые возвращаются на место.
  • Засорение воздушного фильтра , ввиду чего ухудшилась подача воздуха в камеру сгорания двигателя. Рекомендуется заменить на новый.

Бензонасос

Бензонасос не даёт нужного давления , из-за чего форсунки не распыляют топливо, а просто разбрызгивают его. Для того, чтобы отбросить этот вариант нужно померить давление топлива манометром (номинальное должно соответствовать норме в 3,2 бар).

При другом результате ситуация требует замены бензонасоса.

Поломка двигателя

Снижение компрессии в цилиндрах — одна из самых страшных ситуаций для автовладельца. В этом случае, воспламеняющиеся газы попадают в картер, а новые пары не возгораются.

В данной ситуации требуется замена поршневых колец, а может быть и капитальный ремонт двигателя.

Источники

Определяем участок

Если вообще не заводится ВАЗ 2109 (карбюратор), проверку лучше начать на участке от аккумулятора до распределителя. Так мы поймем, работают ли АКБ, контактная группа замка, коммутатор и катушка.

Порядок проверки:

  1. Поднимаем капот.
  2. Отсоединяем «люльку» центрального бронепровода от крышки трамблера.
  3. В «люльку» вставляем свечу, прижимаем ее «юбкой» к клапанной крышке (неокрашенному участку кузова) и просим помощника запустить стартер. Ни в коем случае не удерживайте свечу голыми руками! Вы получите электрический удар. Пусть и не смертельный, но достаточно неприятный. Держать свечу лучше всего диэлектрическими пассатижами.
  4. Во время работы стартера смотрим на межэлектродное пространство. Если там нет искры – ВАЗ 2109, естественно, не заведется.

Теперь нам предстоит установить неисправный элемент на участке аккумулятор-катушка. Сделать это совсем несложно.

Неисправность ВВ проводов

Проверяем провода, так как они тоже могут быть причиной неисправностей. Если изнутри крышки трамблера сколы и опалены контакты, то ее нужно менять. После снятия бегунка, предварительно проверив, что барабан не касается датчика Холла, выкручиваем болты и отсоединив проводку заменяем датчик.

Провода на крышке трамблера идут в следующем порядке (неправильный порядок соединения проводов тоже может стать причиной того, что автомобиль не заводится):

  • Первый (он так и отмечен на крышке) идет от крайне левого и тоже первого цилиндра.
  • Далее, если смотреть по часовой стрелке следует второй цилиндр, а за ним – 4-ый.
  • Крайне правый провод идет от третьего цилиндра.

Под кожухом находится резиновый ремень газораспределительного механизма. Если зубцы (один из них) сточились, а тем более если на самом ремне есть надрыв, то нужна замена.

Если остались вопросы, почему не заводится ваша девятка, рекомендую посмотреть это видео:

Проверка блока управления

Если у ваз 2114 нет искры в 1 и 4 цилиндре, а свечи, бронепровода и модуль зажигания исправны, то остается последняя причина — поломка в электронном блоке управления. Проверить это просто — достаточно подключиться к блоку при помощи лампочки с двумя проводами. Если лампочка будет периодически моргать, значит блок исправен, если нет, значит проблема именно в нем.

В этом случае следует отсоединить блок, вскрыть его корпус и вынуть плату, после чего внимательно ее осмотреть. Очень часто поломка этого устройства заключается в перегорании транзисторов (они выглядят как самые большие электронные компоненты с тремя ножками). В случае, если один из них выглядит обгоревшим, следует его заменить.

Для этого потребуются:

  • тестер;
  • паяльная станция либо фен;
  • пинцет (желательно с керамическими жалами);
  • легкоплавкий припой.

Для начала следует проверить транзистор при помощи мультиметра. Если он покажет на отсутствие сигнала, значит элемент нужно будет отпаять, а в замен него припаять новый — аналогичный либо близкий по своим свойствам (приобрести транзисторы можно в магазинах для радиолюбителей либо заказать из Китая, например — с Али. В последнем случае они будут стоить менее 15 рублей).

Отпаивать и припаивать транзисторы следует паяльной станцией либо одиночным феном, поскольку они выполнены в чип-исполнении

Если пайка ведется паяльником, то выполнять ее следует крайне осторожно и с применением легкоплавких припоев

После того, как транзистор будет заменен, электронный блок нужно будет собрать и установить на место, после чего попробовать запустить автомобиль. Если все 4 цилиндра будут работать исправно, значит проблема устранена, если нет, значит следует продолжить поиски и проверить тестером все остальные электронные компоненты устройства. Если обнаружатся дополнительные детали, вышедшие из строя, их следует также перепаять.

В случае же, если подобная проверка не покажет результатов либо задача по поиску сгоревших элементов окажется слишком сложной, нужно будет заменить блок на новый — аналогичный или близкий по характеристикам.

Правда, если на автомашине установлен иммобилайзер, то заменять сгоревший блок следует исключительно на точно такой же (установка даже близкого аналога приведет к тому, что машина просто не будет заводиться).

Начинаем проверку с катушки

Высоковольтный разряд исходит с катушки зажигания, поэтому её проверяем в первую очередь. Не пытайтесь заводить автомобиль более трёх раз, ведь можете посадить аккумулятор, а он нужен при выполнении проверки. Катушка диагностируется следующим образом.

  1. Вынимаем бронепровод из крышки трамблёра.
  2. Надеваем перчатки или берём в руки плоскогубцы.
  3. Подносим контакт высоковольтного провода к массе.
  4. Второй человек включает зажигание.
Этапы работы Действия
Сначала нужно проверить высоковольтный провод на целостность. Бегунок мультиметра выставляем на отметку 20 кОм, щупы подносим к противоположным контактам провода. Прибор должен показать сопротивление 3,5–9 кОм. Если величина больше или меньше, заменяем провод.
При нормальных показаниях на экране тестируем катушку. Сначала проверяется сопротивление первичной обмотки. Для этого соединяем щупы тестера с клеммами В и К на катушке. Тестер выставляем на 20 Ом. Показания на экране должны быть от 0,4 до 0,5 Ом.
Чтобы проверить вторичную обмотку, щуп с клеммы К переставляем на высоковольтный выход. Бегунок мультиметра — на 20 кОм. Норма на экране — 4-5 кОм. При отклонениях от нормальных значений заменяем катушку.

Что делать

Если мотор работает или запускается плохо, автомобилистов интересует, как усилить искру на свечах зажигания. Для начала нужно установить причину поломки, проверив указанные ранее узлы и элементы с помощью мультиметра и визуального осмотра. Многие неисправности можно увидеть на глаз.

Нередко улучшить искру помогает простая замена свечей зажигания или накаливания (в зависимости от типа ДВС (бензиновый он или дизельный). Желательно покупать элементы известных производителей средней ценовой категории, остерегаясь подделок. Неисправные свечи часто можно определить по внешнему виду. Кроме того, их замена требуется при следующих симптомах:

  • Троение двигателя.
  • Плохой запуск силовой установки, особенно в холодную или влажную погоду.
  • Белый дым из выхлопной трубы у авто с дизельным мотором.
  • Снижение динамики машины.
  • Увеличение расхода топлива.


Сравнение свечей перед их заменой Стоит отметить, что иногда похожие симптомы наблюдаются и при выходе из строя других деталей автомобиля. Поэтому, если свечи визуально выглядят исправными, лучше проверить другие узлы и элементы. Если самостоятельно определить причину не удалось или замена СЗ не помогла, рекомендуется обратиться в автосервис для профессиональной диагностики.

Мощности искры может не хватать при поломке катушки зажигания или выходе из строя высоковольтных проводов. Поэтому их следует прозвонить мультиметром. Замена данных деталей зачастую помогает усилить искру.


Проверка катушки при помощи мультиметра

Усиление мощности нередко достигается заменой распределителя. Часто решить проблему помогает ремонт цепи низкого напряжения или улучшение проводимости контактов соединений. Для поиска обрыва или замыкания используют мультиметр. Нередко увеличить мощность искры помогает замена или зарядка АКБ зарядным устройством. Всем известно, что слабый аккумулятор не способствует хорошему запуску двигателя, особенно зимой. Поэтому перед холодами его необходимо проверять. Если он старый или плохо заряженный, то следует заменить или зарядить его. Подзарядка может потребоваться и после длительного простоя машины.


Зарядка АКБ при помощи зарядного устройства

Но иногда, чтобы полностью избавиться от проблемы, необходима лишь доработка свечей зажигания своими руками. Это, прежде всего, актуально для владельцев подержанных отечественных машин или старых недорогих иномарок. Подойдёт данный способ и некоторым экономным автомобилистам. Для такой доработки нужно приобрести:

  • Высоковольтные провода из меди.
  • Усилитель искры.
  • Комплект для установки бесконтактного зажигания (если в автомобиле предусмотрена старая контактная система).
  • Свечи без резисторов.

Метод состоит из нескольких этапов. Необязательно выполнять все из них. Возможно, кому-то для усиления искры достаточно одного из предложенных решений. Доработка выполняется по следующему алгоритму:

  • Установить свечи без резисторов. Это должно увеличить количество свободной энергии примерно на 50%.


Свечи без резисторов Поставить высоковольтные провода из меди. Это поможет уменьшить сопротивление в системе. А, значит, искра будет сильнее.


Высоковольтные провода с медной жилой Увеличить расстояние между электродами на свече. После этого желательно испытать её в барокамере под давлением. Желательно выбрать наибольший промежуток, при котором искра стабильна. Это значительно улучшит работу двигателя и его запуск.


Увеличенное расстояния между электродами Установить на свечу усилитель искры. Этот прибор продаётся в автомагазинах. Он состоит из двух контактных соединений и конденсатора. Один из контактов нужно прикрепить к СЗ, а другой – к высоковольтному проводу. Это повысит температуру искры на свече.


Установленный усилитель искры Поставить современную бесконтактную систему зажигания. Она работает стабильнее, чем контактная. Последняя сегодня не используется на новых автомобилях и встречается лишь на машинах, выпущенных сравнительно давно.


Комплект бесконтактной системы зажигания Практически все доработки можно выполнить самостоятельно при минимальных знаниях по ремонту и обслуживанию авто. Но, если такой тюнинг своими руками кажется затруднительным, лучше обратиться на СТО, где проблему со слабой искрой решат опытные специалисты. Правда, затраты при этом могут возрасти в несколько раз.

Нет искры ВАЗ 2109 (карбюратор) и другие проблемы с зажиганием

Целью данной статьи вовсе не является поселить в сознаниях читателей стереотип о том, что ВАЗ – плохая машина. Как и любой представитель автопрома, «Девятка» имеет как плюсы, так и минусы. И уж поверьте, поломаться может даже «Ламборгини» последней модели. Потому, мы просто хотим помочь всем тем, кто столкнулся с той, или иной проблемой в ходе эксплуатации автомобиля.

СНГ для любой машины, будь это даже танк – страна экстремальных условий. Здесь дороги, погода, влажность – всё выступает в качестве препятствий. Потому, когда на автомобиле ВАЗ 2109 (карбюратор) нет искры, вам нужно не ругать отечественного производителя, а разбираться, в чём же причина такой неисправности.

Вообще, ремонт карбюратора ВАЗ 2109 больше напоминает какой-то квест «найди неисправность». Потому что причин отсутствия искры может быть много.

Среди главных из них, можно назвать следующие:

  • Неисправный коммутатор.
  • Проблемы с датчиком Холла.
  • Требуется замена катушки. Либо окислились провода, идущие к ней. Их необходимо зачистить и вновь проверить искру.
  • Иногда причиной может стать неисправный замок зажигания. Для его проверки используют простейший способ. Берётся обычная автомобильная лампочка. Один контакт кидается на «В+» на катушке, второй – на массу. Теперь можно включить зажигание. Если лампочка не загорелась – виной всему замок. Если горит – проверяйте катушку.

Датчик Холла проверяется вольтметром, или той же самой обычной лампочкой. Крутя трамблер, мы должны получить следующий результат – лампочка должна то ярко загораться, то гаснуть, либо гореть очень слабо.

Рекомендуемая статья:  Как быстро продать автомобиль по выгодной цене

Так что, если пропала искра на ВАЗ 2109 (карбюратор), нужно проверить все эти варианты…

Среди прочих проблем, связанных с зажиганием:

Черный нагар на свечах ВАЗ 2109 (карбюратор). Довольно распространённая и крайне неприятная проблема. После этого часто сильно увеличивается расход топлива. Причин тоже может быть много. Это и забитый воздушный фильтр, и не полностью закрывающаяся воздушная заслонка и множество других вариантов.

Рекомендации специалистов сводятся к следующему: необходимо проверить компрессию, затем отрегулировать клапаны. Топливный фильтр нужно продуть, а если не помогает – заменить на новый. Далее — регулировка карбюратора ВАЗ 2109.

Если заливает свечи ВАЗ 2109, карбюратор следует прочистить в профилактических целях. Также для профилактики можно и проверить уровень масла.

Далее работаем с карбюратором. Нужно до конца закрутить болт «качества», после чего открутить на треть оборота и отрегулировать обороты на холостом ходу до 800-850.

Это всё, конечно же, приблизительно и при возможности всё же обратитесь в мастерскую. Если что, там свечи на ВАЗ 2109 (карбюратор) вам смогут заменить на новые.

Alex S Январь 3rd, 2014

Распределитель зажигания и датчик Холла

Что касается трамблера, то наиболее частой его неисправностью является пригорание контактов, расположенных внутри крышки. Кроме этого, выйти из строя может и бегунок, «разносящий» напряжение.

Открутите два винта и снимите крышку с трамблера

Обратите внимание на состояние контактов. Если они сильно пригорели, деформировались, посыпались – замените крышку

Осмотрите и бегунок. Он также может пригорать и деформироваться. В случае необходимости замените и его.

Не лишним будет проверить так называемый «уголек». Это графитовый контакт высоковольтного провода. Если он поврежден, напряжение перестает поступать на бегунок. В результате все четыре свечи оказываются обесточенными.

Датчик Холла встроен в распределитель. Проверить его, не снимая, можно также при помощи вольтметра. Щупы прибора необходимо подсоединить к зеленому и черно-белому проводкам, идущим от датчика к разъему. Прокручивая маховик при помощи отвертки (в окошке на картере сцепления), снимите показания вольтметра. Они должны колебаться в пределах от 0,4 до 12 В. Если все так и происходит – датчик в порядке. Ну, а если нет – устройство нужно заменить.

Вот, в принципе, и все распространенные неисправности, по которым у «девятки» нет искры. ВАЗ 2109, как видите, не такой уж и сложный автомобиль в этом смысле: немного времени, немного теории, нехитрый инструмент, и ваша машина снова в строю!

Нет искры на 1 и 4 цилиндре ВАЗ 2114: поиск и устранение поломки

Причинами того, почему не работает 1 и 4 цилиндр ваз 2114, могут быть:

  1. Свечи.
  2. Провода.
  3. Модуль зажигания.
  4. Блок управления.

О том, как выполнить проверку свечей, мы говорили выше, поэтому сразу перейдем к проводам. Для проверки понадобится тестер (мультиметр), при помощи которого следует проверить все высоковольтные провода (мерить следует в режиме омметра).

Сопротивление вех четырех проводов должно быть примерно одинаковым и при этом не превышать 200 кОм. В случае, если сопротивление значительно выше указанного либо сопротивление некоторых проводов сильно отличается от сопротивления других, то их следует заменить на аналогичные.

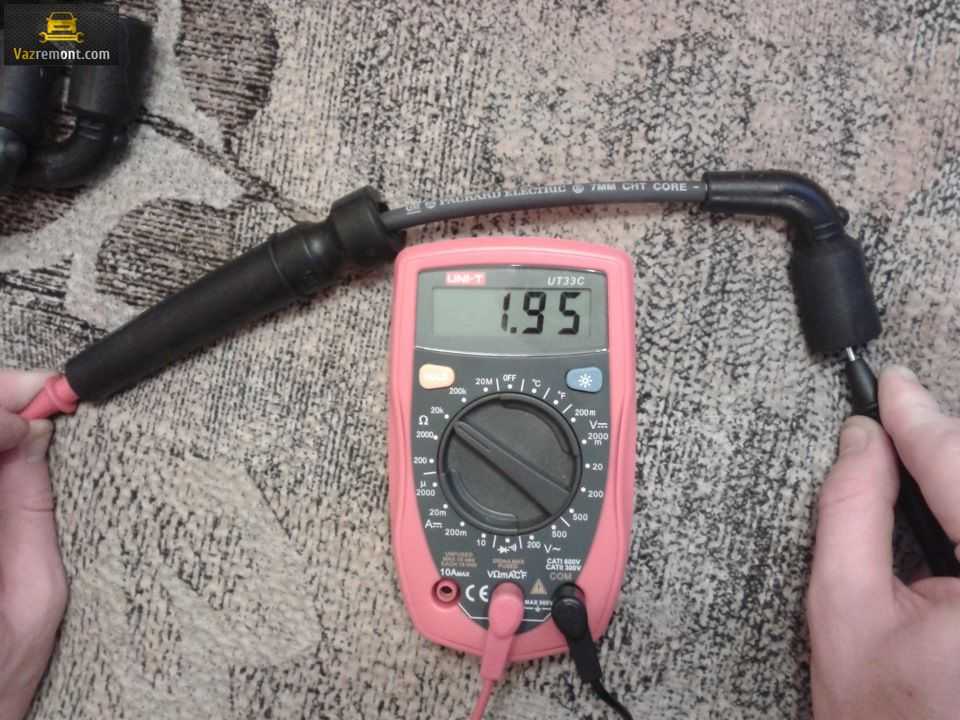

Проверка высоковольтных проводов тестером

В случае, если провода исправны, переходим к проверке модуля.

Чтобы его проверить, следует воспользоваться автодиагностическим сканером, соединяемым с ноутбуком или смартфоном (соединение может проходить при помощи каналов блютус, вай-фай либо через провод USB).

Результаты тестирования сканер выводит на экран мобильного устройства при помощи стандартизированных кодов.

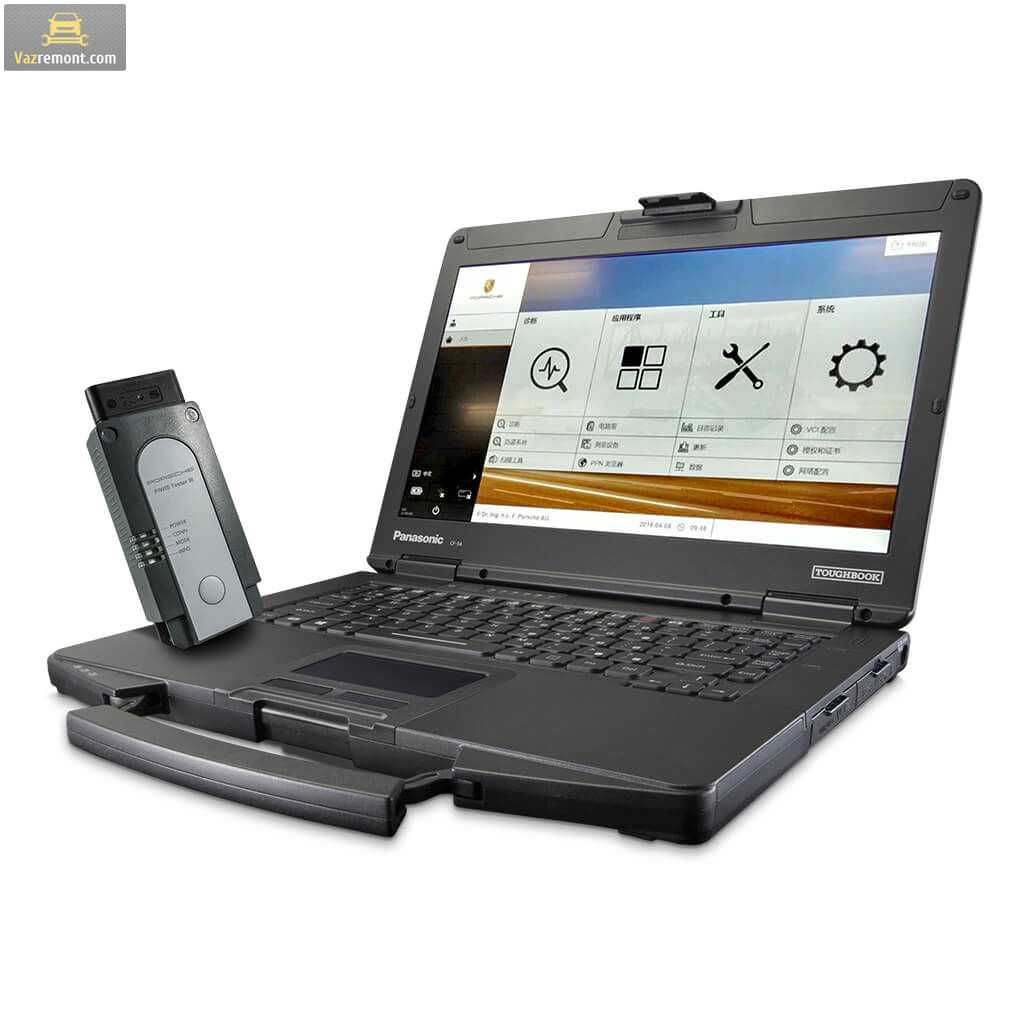

Автодиагностический сканер

Наиболее частые из них (говорящие о том, что модуль зажигания испорчен) — следующие:

  • Р3000, Р3001, Р3002, Р3003, Р3004 — нет искры в цилиндрах (последняя цифра равна номеру цилиндра). В нашем случае должны быть сигналы Р3001 и Р3004;
  • Р0351 — произошел разрыв внутри модуля зажигания на обмотках, отвечающих за 1 и 4 цилиндры;
  • Р0352 — тоже самое, но обрыв произошел на обмотках 2 и 3 цилиндров.

Если в результате сканирования были обнаружены указанные выше ошибки, значит модуль перегорел, и его следует заменить на новый (поскольку он не является ремонтопригодным компонентом).

Причины

Почему не заводится Ваз 2110? Причиной этому может послужить неисправность:

  • Топливного насоса
  • Датчиков коленвала и распредвала
  • Свечей зажигания
  • Катушек зажигания.

Причины рассмотрены, но как их устранить? Об этом ниже.

Топливный насос

Если аккумулятор заряжен и исправен, а мотор плохо заводится, то начать проверку стоит с топливного насоса. Если он перестает работать, то в мотор не поступает бензин в необходимом количестве, поэтому запуск невозможен.

Чтобы в этом убедиться, необходимо проверить искру у свечей зажигания. Если искра есть, тогда проблема должна решиться после замены топливного насоса.

Замена бензонасоса производится следующим образом:

Нужно отсоединить минусовую клемму аккумулятора.

2. Затем открутить крышку бензонасоса.

3. На следующем этапе нужно демонтировать разъемы с насоса.

4. Теперь появился свободный доступ к устройству. Необходимо ослабить хомут топливной магистрали.

5. На данном этапе понадобится ключ. Тут нужно открутить магистрали, но перед этим стравить давление. После демонтажа рекомендуется также заменить уплотнительные кольца на топливных магистралях

6. Открутить болты уплотнительной крышки в количестве 8 шт., а затем снять ее.

7. Теперь нужно снять неисправный бензонасос и установить новый в обратном порядке.

Не заводится на прогретом моторе

Если на горячую плохо заводится ВАЗ 2110, то проблема, скорее всего, связана с форсунками. Для проверки необходимо произвести попытку запуска двигателя. Если при этом стартер крутит, бензонасос исправен, а свечи заливает, то значит, форсунки забились. Их необходимо промыть. Однако сначала нужно снять форсунки. Вот инструкция:

  • Сначала нужно демонтировать форсунки. Для этого подождать остывания мотора, затем отсоединить разъемы топливного насоса;
  • Запустить мотор и повторять до тех пор, пока на повороты ключа не будет никакой реакции. Так можно снизить давление в системе питания;
  • Снять минусовую клемму с аккумулятора, а также с рампы нужно отсоединить патрубки и разъемы;
  • Демонтировать впускной коллектор вместе с дроссельной заслонкой и патрубком;
  • Теперь уже можно приступить к снятию топливной рампы вместе с форсунками;
  • С нее нужно отсоединить крепежные скобы и демонтировать форсунки.
  • Первым делом необходимо снять резиновые кольца. Потом лучше всего установить на их место новые;
  • Теперь нужно прочистить сопла, а также воронкообразные поверхности;
  • Далее необходимо сымитировать работу форсунок в двигателе, подсоединив к ним 2 провода от аккумулятора, а также кнопку;
  • Для промывки форсунок нужно подготовить очищающую жидкость, которую можно залить в баллон для чистки карбюраторов. Его необходимо подсоединить к форсункам максимально плотно и герметично;
  • Теперь надо подавать средство для промывки и вместе с этим нажимать на кнопочку. Это стоит продолжать до того момента, пока из распылителя средства жидкость будет выходить равномерно. После этого процесс можно считать завершенным.

Непрогретый мотор не заводится

Что же делать, если ВАЗ 2110 холодная плохо заводится? Если при этом стартер крутит, аккумулятор исправен, но запуск все равно не происходит, то необходимо обратить внимание на свечи зажигания. Что делать? Свечи нужно открутить, а затем новые нагреть и установить. После этого запустить мотор

Если он заведется, то проблема заключалась в неисправных свечах. Если же проблема не уйдет, то необходимо обратиться на СТО, так как самостоятельно такую неисправность устранить не получится. Нужна диагностика

После этого запустить мотор. Если он заведется, то проблема заключалась в неисправных свечах. Если же проблема не уйдет, то необходимо обратиться на СТО, так как самостоятельно такую неисправность устранить не получится. Нужна диагностика

Что делать? Свечи нужно открутить, а затем новые нагреть и установить. После этого запустить мотор. Если он заведется, то проблема заключалась в неисправных свечах. Если же проблема не уйдет, то необходимо обратиться на СТО, так как самостоятельно такую неисправность устранить не получится. Нужна диагностика.

Мотор запускается и глохнет

Некоторые владельцы ВАЗ 2110 инжектор 8 клапанов также сталкиваются с такой проблемой, что двигатель заводится и сразу глохнет. При этом, как правило, загорается лампочка на панели приборов с восклицательным знаком. Это указывает на то, что необходима замена стартера, так как он пришел в негодность.

  • Для удобства демонтажа лучше всего снять корпус воздушного фильтра, а также обязательно нужно отсоединить минусовую клемму с АКБ;
  • Теперь есть свободный доступ к стартеру. На нем нужно отсоединить разъем тягового реле
  • При помощи ключа на 13 надо открутить провод с плюсовой клеммы стартера, а затем отсоединить провод

Источник

Нет искры ВАЗ (инжектор, 8 клапанов)

На днях, ни с того, ни с чего автомобиль (Калина 1.6, 8 клапанов) начал жутко троить. Диагностика показала пропуски зажигания в 1 и 4 цилиндрах. После небольшой проверки (как правильно проверять смотри здесь) пришёл к выводу, что нет искры. Причем только в 1-4 цилиндрах.

Далее, что бы выяснить причину пропажи искры, пойду по порядку.

Первое, что нужно проверить — свечи зажигания. На вид свеча была нормальной, поэтому особой надежды, что замена исправит ситуацию у меня не было. Так и случилась — новая свеча все так же отказывалась давать искру.

Второе — проверка высоковольтных проводов. Проверяются они обычным мультиметром в режиме измерения сопротивления. Сопротивление должно быть в пределах 15 кОм. Провода тоже оказались исправными.

Третье, и наверное самое главное — катушка зажигания. Она как никто другой отвечает за искру. Ее работопригодность так же проверяется мультиметром в режиме прозвонки и измерения сопротивления. Для начала нужно проверить сопротивление между 1-4 и 2-3 выводами. Оно должно быть около 4 кОм. Если тестер показывает бесконечность — то катушка оборвана и целиком подлежит замене. Далее проверяется сопротивление между контактами 1a и 1b. Здесь не должно быть обрыва. И последнее — проверка центрального контакта на пробой на корпус. Тестер должен показать бесконечность.

Моя катушка испытание прошла на отлично. Вроде бы все основные детали исправны, так почему же нет искры? Покопавшись немного в интернете понял, что нужно еще проверить цепь от ЭБУ к самой катушке.

На катушку зажигания одевается 3х контактная фишка, следовательно нужно проверить эти 3 провода. Центральный контакт — это +12В, которые постоянно подаются при включенном зажигании. Крайние контакты — 1a и 1b — подают управляющий сигнал (отрицательный) в тот момент, когда необходима искра. Каким образом это все можно проверить? Очень просто — при помощи обычной лампочки.

Нужна лампа мощностью 1-2 Вт или светодиод с добавочным сопротивлением 500-700 Ом.

Подключаем лампу к центральному выводу и контакту 1а и просим напарника немного прокрутить двигатель (предварительно вытащите предохранитель бензонасоса и стравите давление в рампе). При прокрутке стартером лампа должна мигать. Такую же процедуру нужно проделать и с контактом 1b — лампа так же должна мигать.

У меня, при включении зажигания, лампа начала гореть, просто постоянно гореть (контакт 1b и центральный). Это означает, что управляющий провод где-то коротит на массу или же пробит транзистор (VT1) в ЭБУ. Что бы это выяснить нужно найти ЭБУ, отключить от него жгут проводов, найти нужные нам провода (1b) и прозвонить их на целостность.

Найдя схему контактов я узнал, что контакт 1b подходит к 5 выводу ЭБУ, 1a — ко 2му, 3 — масса цепи зажигания. Прозвонил их на целостность — все целые. Прозвонил на массу — тоже все отлично. Следовательно нужно проверить транзистор в самом контроллере.

В моем автомобиле установлен контроллер Январь 7,2. Внутри имеются 2 транзистора, пропускающие управляющие сигналы на вывода 1а и 1b катушки зажигания. Так вот один из этих транзисторов был пробит, т.е. постоянно находился в открытом положении.

Как проверить транзистор на исправность? У него есть 3 вывода — 2 из которых припаяны. Нужно прозвонить каждый крайний вывод с центральным. В обеих случаях тестер не должен пищать. Контакты не должны быть замкнутыми.

Теперь осталось дело за малым — выпаять пробитый транзистор (его маркировка — gb10nb37lz), на его место впаять новый и радоваться появившейся искре.

Проверка элементов зажигания

После катушки сначала осуществляется проверка коммутатора, который отвечает за преобразование входящего в него напряжения. Стоит отметить, что проверить прибор при помощи мультиметра не получится. В этом случае необходимо прибегнуть к варианту с тестовой заменой старого коммутатора на новый.

На такой случай водителям рекомендуется регулярно возить с собой запасной коммутатор, который можно приобрести в любом магазине, где продаются запчасти для автомобилей. При проведении тестовой проверки получится узнать, причина в этот элементе или нет. Если после установки запасного элемента во время зажигания появится искра, значит, неисправность была все-таки в коммутаторе. Если же нет – проверка осуществляется дальше.

Следующим элементом, который нужно проверить, является датчик Холла. В этом случае необходимо также прибегнуть к замене старого элемента новым. Процесс замены будет немного сложнее, потому что для этого придется разобрать трамблер.

Если датчик Холла оказался исправным, следующим на очереди стоит замок зажигания. В этом случае можно прибегнуть к использованию мультиметра на 20 В. У прибора есть несколько щупов, один из которых необходимо соединить с клеммой, а второй – с массой.

Неисправность в цепи будет обнаружена, если прибор покажет напряжение значительно меньше, чем 12 В. В этом случае стоит осмотреть на наличие неисправности провода или предохранителя. Если же мультиметр выдает 12 В и более, значит, цепь работает нормально, и никаких поломок выявлено не было. Необходимо проводить проверку следующих элементов системы.

Почему нет искры на ВАЗ-2110 инжектор 8 клапанов: причины

Все вероятные неисправности можно разделить на три большие группы: поломки топливной системы, сбои в работе электрике и глобальные неисправности. Неопытный автолюбитель при любой проблеме с зажиганием выносит вердикт: «Нет искры». На автомобиле ВАЗ-2110 устанавливают разные двигатели, например, инжектор 8 клапанов. Расскажем о проблемах, которые свойственны такой системе.

Возможные поломки по группам

В современных автомобилях установлено большое количество вспомогательных узлов и датчиков, которые облегчают жизнь водителя и в то же время делают ремонтные работы более сложными. В электронном инжекторе используется сразу несколько датчиков, которые могут стать причиной отсутствия искры в зажигании. Но дело не ограничивается только ими, существует несколько групп поломок:

  1. Проблемы с топливной системой. В эту группу входят неисправности, при которых топливо не попадает в двигатель, подача его происходит со сбоями или возникают иные ошибки.
  2. Неисправности в электрической части являются одними из самых распространенных на инжекторе ВАЗ-2110. При таких поломках на свечи не подается электрический сигнал, соответственно, зажигания топливной смеси не происходит.
  3. К глобальным поломкам относится выход из строя двигателя, загибание клапанов, обрыв ремня ГРМ. На таких случаях мы не будем останавливаться подробно, так как они требуют более сложного ремонта.

Проверяем свечи

Важно узнать, поступает ли искра в цилиндры. Для этого вам понадобится свечной ключ

Открутите свечу из неработающего цилиндра, осмотрите ее электрод. Если вы увидели нагар либо закопченность, то такой элемент следует заменить. Вычистить свечу можно, но это не навсегда, а лишь на время решит проблему.

Теперь проверим свечу на наличие искры. Подключите к ней высоковольтный провод и положите ее металлической частью к корпусу мотора. При этом положите так, чтобы электрод не касался корпуса. Дальше пригласите помощника. Его задача – вращать стартер, а ваша – вести наблюдение за свечой. Если при работе стартера идут искры, то у вас могут быть проблемы с проводами. Также это связано с неработающей катушкой, ЭБУ или датчиком положения коленвала. Вероятно, есть смещение ремня ГРМ, что может быть причиной троения на ходу.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
