Как быть если на вашем ваз 2110 нет искры

Как проверить модуль зажигания на ВАЗ-2110 инжектор 16 клапанов

Двигатели ВАЗ-2110 с двухвальной головкой на 16 клапанов построены на базе старого полуторалитрового двигателя ВАЗ 21083. Изменения коснулись только головки блока цилиндров, системы подачи воздуха. Двухвальные 16-клапанные моторы устанавливали двух типов — 1,5-литровый мотор (ВАЗ-2112) и 1,6 литровый (ВАЗ-21124). Система зажигания на этих двигателях отличается. Сегодня мы разберёмся с модулем зажигания для инжекторного 16-клапанного мотора 2112 и выясним его отличия от 1,6-литрового двигателя 21124.

Конструкция модуля зажигания 16-клапанного двигателя на ВАЗ-2110

Несмотря на схожесть в конструкции двигателя, система зажигания 1,5-литрового инжекторного 16-клапанного мотора отличается от мотора 1,6 на 16 клапанов. В моторе 1,6 л применили электронную бесконтактную систему зажигания с индивидуальными катушками на каждой свече. Поэтому необходимость в модуле зажигания отпала. Такая система надёжнее и дешевле в эксплуатации, поскольку при выходе из строя одной катушки, не нужно менять весь модуль целиком.

Вот такая катушка стоит на каждой свече двигателя объемом 1,6 л.

Особенности и артикулы

На 16-клапанном инжекторном двигателе ВАЗ 2112 объёмом 1,5 л применялась все та же бесконтактная система зажигания, как и на восьмиклапанном моторе, но модуль зажигания был установлен другой.

Его каталожный номер 2112-3705010, а продают его за 2000-3000 рублей в зависимости от производителя. Конструкция модуля осталась прежней — две катушки зажигания (для 1-4 и 2-3 цилиндров) плюс ключи-коммутаторы в едином блоке. Искра подаётся в цилиндры попарно методом холостой искры. Это значит, что искрообразование происходит в двух цилиндрах одновременно — в одном на такте сжатия (рабочая искра), во втором на такте выпуска (холостая искра).

Модуль зажигания для 16-клапанного двигателя объемом 1,5 л.

Признаки неисправности модуля

Признаки неисправного модуля зажигания на ВАЗ-2110 всегда ощущаются остро:

неуверенный запуск двигателя или отказ при запуске;
провалы при резкой смене оборотов;
высокий расход топлива;
не работают два цилиндра, двигатель лихорадит;
отсутствие динамики;
резкое падение мощности;
падение мощности и тяги после прогрева.

Прочие неисправности

Эти симптомы могут быть вызваны не только модулем зажигания. Чтобы определиться с неисправностью, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. Этим мы исключим остальные элементы системы зажигания и будем уверены в том, что неисправен именно модуль зажигания.

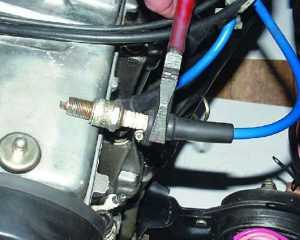

Проверяем свечи. Для этого выкручиваем их, надеваем колпачки, укладываем на головку блока и прокручиваем двигатель стартером. На всех свечах искра должна быть стабильной. Нерабочие свечи заменяем и повторяем проверку. Ни в коем случае нельзя прокручивать двигатель стартером со снятыми высоковольтными проводами. Это приведёт к пробою в крышке модуля зажигания.
Проверяем высоковольтные провода. Снимаем колпачки и через изолятор держим контакт провода на расстоянии 10-15 мм от головки. При исправных проводах искра должна пробивать это расстояние бодро и уверенно. Дальше проверяем провода на сопротивление. Исправный провод должен иметь номинальное сопротивление 7-10 кОм. Любое отклонение от этого значения говорит о необходимости замены всего комплекта высоковольтных проводов.
Проверяем колпачки на пробой.

Способ применения разрядника для проверки свечей

Если пропала искра на ВАЗ 2112 инжектор 16 клапанов, то диагностировать поломку можно с помощью разрядника, изготовленного собственными руками. На чертеже представлена схема проверки наличия искры одновременно для 4-х проводников,

а фотография демонстрирует устройство для проверки 2-ух проводов.

Установив свечи в разрядник, надо включить зажигание и наблюдать за возникновением электрической дуги. Если она появляется только на одной из двух свечей при распределении тока одновременно на 2 свечи — это свидетельствует о пробивании проводников или обмоток модуля зажигания на массу. При отсутствии искры одновременно на двух свечах, искать причину следует в неисправности контроллера или обмотки зажигания. Вполне возможно, что это вызвано и обрывом проводов. Для определения целостности всех электрических кабелей измеряют их сопротивление — как правило, оно должно быть идентичным во всех проводах одной электрической схемы. Проверяют исправность катушек с помощью диагностики контроллера на предмет возникновения ошибок. Если же модуль не поддается проверке, то его лучше просто поменять на новый (или б/у, но исправный) и повторить проверку еще раз. В случае, когда все равно нет искры на ВАЗ 2110 инжектор 8 клапанов, нужно диагностировать контролер и электропроводку, соединяющую его с катушкой. Если ток отсутствует во всех кабелях — надо проверить питание катушки и наличие минуса. Если провода окажутся исправными, то необходимо проверить работоспособность датчика, отвечающего за расположение коленвала. Это необходимо делать следующим образом. Выключаем зажигание, топливный насос перестает работать. Теперь, если мы начнем проворачивать коленчатый вал и насос включается, то значит датчик в рабочем состоянии. Однако следует помнить, что некоторые модели контроллеров включают насос лишь при достижении определенного значения оборотов коленвала. Если пропала искра на ВАЗ 2110 инжектор вследствие неисправности контроллера, то в большинстве случаев это вызвано пробоем транзистора. По этой причине также выходят из строя и модули. В случае, если модуль в компаунде, контроллер подлежит ремонту. Для его осуществления достаточно начальных навыков в электрике и умения владеть паяльником, поэтому его можно проводить самостоятельно. Датчик ломается очень редко, и если нет искры в ВАЗ 2114 инжектор — то, скорее всего, просто разорван контакт в питании датчика. Это может быть вызвано попаданием грязи, масла или неправильной укладки электропроводки после проведенного ремонта. Если после прочистки всех соединительных элементов проблема не исчезла, приступают к более конкретизированной диагностике.

Не заводится мотор?

Если в результате проверки стало ясно, что искра попадает на свечи, но мотор Ваз 2110 инжектор так и не заводится, то необходимо также выполнить его диагностику. Неисправности, которые становятся причинами такой проблемы, могут быть серьезными и не очень.

При этом справиться с их решением иногда можно и без чьей-то помощи:

Необходимо приобрести разрядник и Датчик Холла, который стоит недорого, но зато имеет незаменимое назначение. С их помощью можно узнать о наличие искры в свечи;
Проверить свечи, чтобы узнать, все ли с ними в порядке. С этой целью можно использовать разрядник. Однако нужно помнить, что контроллер будет сломан, если на его корпус положить свечи;
Выполнить диагностику топливного насоса. При попытке завести автомобиль Ваз 2110 появится характерный звук из-под заднего сиденья. Если же этого звука нет, то надо проверить предохранители и главное реле. В машине Ваз 2110 они находятся за боковой крышкой водительского сиденья.

Если после диагностики были выявлены неполадки с одним из этих элементов, то устранить их можно и самостоятельно. Обычно свечи начинают работать после качественного протирания, хотя это происходит не всегда, поэтому их приходится заменить.

Нет искры на инжекторном двигателе или моторе с карбюратором: как проверить

Проверка искры возможна при помощи нескольких способов: на «массу», посредством использования мультиметра, специальным тестером на пеьезоэлементе. Первый способ самый простой. Корпус выкрученной свечи подносится к металлу (обычно это блок цилиндров двигателя), после чего мотор прокручивается стартером и анализируется наличие искры.

Обратите внимание, указанный способ проверки нельзя применять во время диагностики инжекторных автомобилей. Дело в том, что на авто с инжектором присутствует ЭБУ и другое электрооборудование, которое является достаточно чувствительным и может быть выведено из строя

Второй способ позволяет в большей степени оценить состояние свечи зажигания, выявить пробой и т.д. Использование специального тестера является методом проверки искры на ижекторных авто, напоминая по своему принципу проверку путем анализа пробоя искры на «массу» (первый способ). При этом риск спалить блок управления минимизирован. Теперь давайте поговорим о том, как проверить искру на инжекторном двигателе.

Полное отсутствие искрообразования указывает на возможные неполадки контроллера, модуля зажигания, неисправности катушки или центрального провода. Начинать диагностику следует с проверки предохранителей. Затем следует оценить состояние контакта «массы», а также проверить высоковольтные провода.

Если искры нет на катушке зажигания, тогда следует продиагностировать работоспособность провода высокого напряжения. Указанный провод должен быть проверен на целостность изоляции, не иметь пробоев, обгорелых участков и т.п. Обнаружение любых дефектов является основанием для его замены.

Также в процессе диагностики системы зажигания следует осмотреть свечи. Делать это нужно в том случае, если электричество доходит до свечей. На карбюраторных авто достаточно снять свечной провод, после чего приблизить его к металлической поверхности (например, кузов авто) на половину сантиметра. Затем нужно покрутить стартером и убедиться в наличии или отсутствии пробегающей искры между проводом и металлической поверхностью. Сама искра также должна иметь определенную интенсивность, быть белого цвета с легким синеватым оттенком. В случае если не замечены отклонения, тогда свечи рабочие. Причиной того, что нет искры на свече, может оказаться катушка зажигания.

Если же замечены проблемы со свечами, тогда обратить внимание нужно на контакты свечей. Указанные контакты не должны иметь загрязнений

Добавим, что при замеченных отклонениях от нормы оптимально сразу заменить свечи зажигания. Отсутствие такой возможности укажет на необходимость очистки контактов.

Этап первый

Обычно симптомы проблемы следующие: стартер исправно крутится в своем стандартном режиме, а двигатель никак не хочет заводиться. Одна из самых вероятных причин – бензонасос, который не запускается. Кстати, на инжекторных «десятках» он погружной и размещается прямо в баке.

Смотреть галерею

Проверить элемент можно по наличию звука работы. Включаете зажигание – должен быть гул в районе задних сидений. Иногда он отсутствует. В данном случае следует проверить предохранители. ВАЗ-2110 – это инжекторное авто, и блок с предохранителями здесь расположен на боковой стороне центральной консоли со стороны переднего пассажира. Необходимо открутить крепеж, затем снять крышку, проверить предохранители на работоспособность и при необходимости их заменить. Если же элементы полностью исправны, то нужно проверить, будет ли включаться реле, причем как основное, так и топливного насоса. Момент включения можно почувствовать пальцем. Также будет слышен характерный щелчок.

Если бензонасос работоспособен, при помощи манометра проверяют наличие в нем топлива. Если манометр отсутствует, тогда нажимают на золотник в конце топливной рампы. Этот элемент может находиться в защитном колпачке. Давление будет вполне ощутимо, хотя мощность его определить не получится. Работающей насос и отсутствующее давление может говорить о непроходимости топливной магистрали. Это может быть спровоцировано забитым топливным фильтром.

При повороте ключа в замке ничего не происходит

Если стартер не крутит, то искра пропала между замком зажигания и стартером. Чаще всего это случается, когда аккумулятор разряжен или неисправен. При проверке вольтметром нормальный аккумулятор должен показывать не менее 11,8 В, а при диагностике ареометром в каждой банке при замерах данные – не ниже 1,22.

Другими причинами проблем с запуском двигателя могут быть поломки:

Личинка замка зажигания дает о себе знать в момент, когда вы вставляете и поворачиваете ключ. Если это происходит слишком легко или, наоборот, вы чувствуете затруднения, то проблема именно в замке. Его нужно заменить на рабочий.
Реле стартера или зажигания располагается под приборной панелью. Проверить работоспособность этих агрегатов может только квалифицированный автоэлектрик. Самостоятельно же вам удастся просто заменить реле на рабочее.
У стартера часто заклинивает «втягивающее», в этом случае искра могла пропасть прямо в пути. Опытные автолюбители рекомендуют в полевых условиях ударить по стартеру ключом или чем-нибудь тяжелым, но только рассчитывайте силу. Если вы успели добраться до гаража, то можно проверить стартер при помощи аккумулятора. В идеале, когда вы прижмете корпус стартера на нулевой фазе, а провод с «крокодилом» от плюса протянете к «втягивающему», агрегат должен «ожить». Если ничего не произошло, то проблема во «втягивающей» части. При рабочем реле проблема может быть в щетках, громко трещит и не крутит стартер при неисправном бендиксе.
Часто искра пропадает в месте подачи питания к стартеру. Цепь можно проверить при помощи мультиметра. В этом случае вам нужен помощник, который будет крутить ключ в тот момент, когда вы станете проводить замеры.

Искра в ВАЗ-2110 часто пропадает еще по одной причине – банальное окисление контактов. Мы уже упоминали об очистке их от окисления, если обслуживание ЭБУ не помогло, то стоит посмотреть на другие провода. Например, проследите ход проводника массы. Наиболее уязвимые места на нем – там, где он контактирует с кузовом и подходит к клемме АКБ. Если неисправность обнаружилась у клеммы – замените провод. В месте контакта с кузовом его достаточно просто зачистить щеткой для металла.

Как проверить модуль зажигания на ВАЗ-2110 инжектор 16 клапанов

Конструкция модуля зажигания 16-клапанного двигателя на ВАЗ-2110

Вот такая катушка стоит на каждой свече двигателя объемом 1,6 л.

Особенности и артикулы

Модуль зажигания для 16-клапанного двигателя объемом 1,5 л.

Признаки неисправности модуля

Признаки неисправного модуля зажигания на ВАЗ-2110 всегда ощущаются остро:

неуверенный запуск двигателя или отказ при запуске;
провалы при резкой смене оборотов;
высокий расход топлива;
не работают два цилиндра, двигатель лихорадит;
отсутствие динамики;
резкое падение мощности;
падение мощности и тяги после прогрева.

Прочие неисправности

Проверяем свечи. Для этого выкручиваем их, надеваем колпачки, укладываем на головку блока и прокручиваем двигатель стартером. На всех свечах искра должна быть стабильной. Нерабочие свечи заменяем и повторяем проверку. Ни в коем случае нельзя прокручивать двигатель стартером со снятыми высоковольтными проводами. Это приведёт к пробою в крышке модуля зажигания.
Проверяем высоковольтные провода. Снимаем колпачки и через изолятор держим контакт провода на расстоянии 10-15 мм от головки. При исправных проводах искра должна пробивать это расстояние бодро и уверенно. Дальше проверяем провода на сопротивление. Исправный провод должен иметь номинальное сопротивление 7-10 кОм. Любое отклонение от этого значения говорит о необходимости замены всего комплекта высоковольтных проводов.
Проверяем колпачки на пробой.

Ваз 2112 нет искры

Если не запускается двигатель, но слышно как включается и работает топливный насос в баке, необходимо проверить работу системы зажигания. Для этого надо проверить наличие искрового разряда на высоковольтных проводах. При этом обязательно применяйте разрядник. Если Вы будете проверять наличие искры на разрыв, разместив провод на некотором расстоянии от массы автомобиля, то может выйти из строя модуль зажигания или контроллер, из-за появления большого тока самоиндукции при большом искровом промежутке. Кроме того Вы можете получить довольно ощутимые и неприятные ощущения получив удар током при пробое изоляции. В том случае, когда Вы проверяете искровой разряд, положив на корпус двигателя свечу с одетым на не высоковольтным проводом, так же из-за плохого контакта корпуса свечи с массой, может образоваться большой ток самоиндукции, что приведт к повреждению контроллера или модуля зажигания.

Применение разрядника так же более удобно, так как в большинстве инжекторных двигателях применяется статическое распределение зажигания с одновременной подачей высокого напряжения на две свечи. Сделать разрядник не трудно самому, здесь Вы можете найти несколько примеров. Чертж разрядника для проверки одновременно искры на четырх высоковольтных проводах и фото для проверки искры на двух высоковольтных проводах. PПосле подключения разрядника проворачиваем двигатель стартером и наблюдаем наличие искрового разряда. Отсутствие искры на одном проводе, при распределении высокого напряжения одновременно на две свечи, свидетельствует о пробое на массу провода или вывода катушки зажигания (модуля зажигания).

Так же возможен обрыв провода или обмотки катушки зажигания (модуля). Если отсутствует искра одновременно на паре проводов 1-4 или 2-3, то неисправна катушка зажигания, модуль зажигания или контроллер. Обрыв высоковольтных проводов так же нельзя исключать.

Для проверки целостности высоковольтных проводов, необходимо проверить их сопротивление, оно не должно превышать 200 кОм, и не должно быть большой разницы сопротивления в комплекте одинаковых проводов. Для проверки катушек зажигания или модуля необходимо проверить наличие соответствующих кодов ошибок в оперативной памяти контроллера. Если в контроллере не предусмотрена функция диагностики модуля или катушек, то проще всего заменить модуль на заведомо исправный и повторить проверку. Если и в этом случае не будет искры на этих же проводах, то неисправен контроллер или провода, соединяющие его с катушкой зажигания (модулем). При проверке наличия искрового разряда в статической системе зажигания с катушкой зажигания на каждом цилиндре, если отсутствует искра на одной из катушек, замените е на любую исправную с любого цилиндра.

Если искра появится, неисправна катушка, в противном случае неисправен контроллер или провод, соединяющий его с катушкой. В том случае, когда нет искрового разряда ни на одном проводе, необходимо проверить наличие питания на катушке зажигания, а при использовании в системе зажигания модуля, ещ и наличие минуса. Например, на автомобилях с контроллером МР7 надо проверить наличие плюса на проводе 68, коснувшись его контрольной лампой подключенной к минусу и наличие минуса на проводе 66, контрольной лампой подключенной к плюсу. При исправность питающих проводов, надо проверить исправность датчика.

Это можно сделать несколькими способами, в зависимости от применяемого контроллера, и автомобиля. После включения зажигания и прекращения работы топливного насоса, если мы начнм проворачивать коленчатый вал двигателя стартером, при исправном датчике насос должен снова включиться. Но при этом надо учитывать, что некоторые контроллеры включают топливный насос только при достижении определнных оборотов коленчатого вала. Также можно подключить контрольную лампу к выводам любой форсунки. При этом во время вращения коленвала при исправном датчике контрольная лампа должна мигать.

Основные причины отсутствия искры

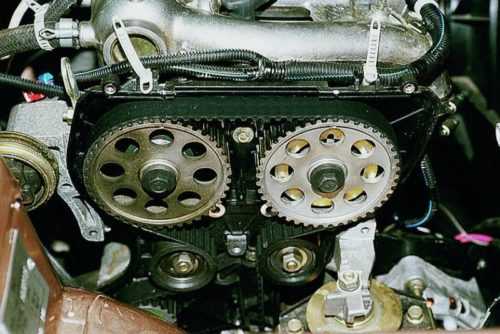

Общий вид двигателя 10-12 серии 16 клапанов

Не все автомобилисты знают, причины пропадания искры, а тем более способы диагностики и устранения неисправностей. Так, стоит выявить основные причины, а после расшифровать, почему именно они становятся причиной. В завершении нужно рассмотреть способы устранения дефекта. Итак, какие причины могут послужить тому, что пропала искра:

Все причины найдены и стоит перейти к процессу устранения данной неисправности.

Даёшь искру? Устранение проблем!

Вначале стоит отметить, что не нужно сразу бросаться проверять. Как показывает практика, есть определенная последовательность действий и неисправностей, которая могла привести к пропаданию искры на 16-клапанном двигателе.

Топливный насос

Топливный насос производства Bosch

Зажигание далеко не первая причина пропадания зажигания на автомобиле. Прежде, чем лезть в электрическую часть автомобиля стоит покопаться, так сказать, в механике. Включаем зажигание и слушаем, заработал ли бензиновый насос. Если он молчит, то необходимо проверить поступает ли бензин в цилиндры.

Начать процедуру диагностики стоит с того, чтобы проверить предохранители на исправность. Конечно, можно просмотреть только тот, который отвечает за топливный насос (в этом случае при включении зажигания насос не будет качать), но рекомендуется диагностировать все на целостность. Если хоть один вышел из строя, то его необходимо заменить.

Предохранители расположены слева от рулевого колеса под переключателем режима света

Если предыдущая процедура не помогла, то обращаемся непосредственно к самому насосу. Для диагностики придется вынуть весь модуль, который находится под задним диваном и разобрать его.

Свечи зажигания

Расположение свечей зажигания на двигателе

Свеча становится вторым рубежом, который может стать причиной того, что пропала искра. Выкручиваем элементы и проводим визуальную диагностику. Если снаружи всё чисто и красиво, то необходимо замерить сопротивление и проверить зазор. Конечно, можно проверить работоспособность свечи на специальном свечном стенде, но не у всех он есть в гараже. Поэтому, делаем все по старинке.

При выполнении данной операции, стоит быть предельно осторожным, поскольку напряжение, которое попадает в искру, может быть смертельным. Таким образом, проверяем все свечи на наличие искры.

Альтернативный способ проверки свечей зажигания

Проверка свечи зажигания при помощи пьезо-элемента с обычной зажигалки

Катушка зажигания

Ремонтированная катушка зажигания

Проверку катушки зажигания можно провести при помощи мультиметра. Если она неисправна, то рекомендуется ее заменить, но находятся смельчаки, которые проводят ремонт этому узлу. Конечно, не все всегда идет гладко и зачастую все заканчивается одним – установкой новой.

Высоковольтные провода

Проверка высоковольтного провода при помощи мультиметра

Пробой или выход провода из строя сразу станет известен, поскольку автомобиль начнет троить. Но, если ВВ-провода расположены неправильно в цилиндрах, то придется разместить их согласно схеме подключения. Проблема пропавшей искры должна исчезнуть.

Последним местом, где необходимо искать пропавшую искру становится ГРМ. Сбитые фазы газораспределения могут послужить проблемой. Это могло случиться вследствие неверной установке задаточного диска. Он находится на шкиве коленчатого вала и служит синхронизатором отсчета для датчика. При правильном её расположении, когда 1 цилиндр находится в ВТМ, то датчик размещен между 19 и 20 зубом. Устранить причину можно выставив верно диск по меткам.
