Основные признаки неисправности вентилятора печки ваз-2112

Дует холодным воздухом — ревизия радиатора отопителя и системы охлаждения

Радиатор печки ВАЗ-2110 тоже не отличается высокой теплоотдачей, к тому же, добраться до него довольно сложно. Тем не менее, с ним может быть связана слабая температура прогрева салона:

1. Радиатор печки забит. Если в него не попадает антифриз при полной исправности системы охлаждения, то и греть он не будет. Диагностировать забитую печку сложно, но можно. При полностью прогретом моторе и включённом отопителе пробуем на ощупь температуру входного и выходного патрубков радиатора. Если входной горячий, а выходной холодный — радиатор печки забит. Мало кто занимается его очисткой, публика предпочитает покупать новый. Рынок позволит выбрать несколько моделей алюминиевых радиаторов и одну-две медных по нашему усмотрению.

   Проблема непроходимости радиатора решается либо промыванием с использованием специальных жидкостей, либо же заменой элемента.

2. Салонный фильтр. При забитом салонном фильтре о подаче воздуха в салон говорить не приходится. Достаём фильтр, проверяем его состояние и при необходимости меняем. Зимой можно обойтись и без него. Диагностика проста — если при снятом фильтре температура в салоне нормализовалась, дело именно в нём.

   Не помешает проверить и салонный фильтр.

3. Термостат. Нередко встречается и проблема с термостатом. Его клапан отказывается перепускать антифриз в контур печки, поэтому радиатор остаётся без жидкости. Лечится только заменой термостата.

   Проверяем термостат.

4. Течь радиатора печки. Явный симптом неисправности — антифриз в салоне и падение уровня в расширительном бачке. Поможет только замена радиатора печки.

   Если потек радиатор, придется его демонтировать и менять на новый.

5. Воздушная пробка. Одна из самых частых проблем с системой охлаждения и отопителем заключается в возникновении воздушной пробки. В результате нарушается циркуляция антифриза и печка не прогревается до конца или не греется вовсе. Пробка воздуха удаляется путём выпуска некоторой части жидкости вместе с воздухом из самой верхней части двигателя — из штуцера дроссельного блока при работающем двигателе. После удаления пробки печка должна восстановить работоспособность.

Выше описаны проблемы, связанные с управлением печкой. Но печка может не работать или функционировать недостаточно эффективно и по другим причинам:

• появление воздушной пробки в радиаторе печки;
• засорение радиатора;
• сильный износ или поломка электродвигателя вентилятора;
• неисправность блока реостатов механизма управления;
• деформация заслонок.

Эти неисправности сказываются на работоспособности печки. На ВАЗ-2110 они возникают реже, чем поломки системы управления, но их тоже следует брать в учет. Чтобы выявить причину прекращения нормальной работы печки ВАЗ-2110, определите, из-за чего это могло произойти. Если не работает вентилятор, то для устранения проблемы проверьте его, блок реостатов и цепь питания.

Печка дует холодным воздухом – причина кроется в радиаторе печки (забит, в нем образовалась пробка) или в заслонках (заклинили в положении, когда воздушный поток идет в обход радиатора).

Печка греет слабо и отрегулировать температуру не удается – проверяйте работоспособность контроллера, микроредуктора и датчика температуры.

Для выявления причины и устранения снижения продуктивности работы печки двигайтесь «от простого к сложному». Сначала проверяйте работоспособность элементов системы, расположенных в салоне (контроллер, датчик температуры), а после уже – лезьте под капот, чтобы продиагностировать работу редуктора, заслонок, электродвигателя вентилятора.

Другие возможные причины

К ним относят следующие варианты:

1. Попадание жидкости на реле автомобильного зажигания. Выяснить, что вентилятор выходит из строя именно из-за заливания реле, поможет один действенный совет. Если ранее «заглохший» вентилятор вновь начал функционировать, как только двигатель машины проработает на протяжении 20-25 минут, то есть после прогрева транспортного средства, то можно с уверенностью сказать, что причина неисправности заключается именно в заливании. Чтобы избавиться от этой проблемы, необходимо заменить пришедшее в непригодность реле системы зажигания.
2. Если при проверке выяснится, что вентилятор функционирует только на одной скорости, а именно на третьей, то нужно будет проверить исправность добавочного резистора. Данный элемент подает напряжение к вентилятору напрямую только на 3-м скоростном режиме, поэтому если устройство не получится запустить на 1-м и 2-м, потребуется заменить эту деталь.
3. Вентилятор автомобильной печки может перестать работать из-за поломки переключателя, который отвечает за функционирование всей отопительной системы. Чтобы убедиться в этом, нужно снять центральную часть консоли, запустить двигатель и при помощи лампочки, мощность которой не превышает 12 В, оснащенной соединительными проводами и проводом на «-», замкнуть ее на кузове машины. А вторым проводом проверить работу всех трех контактов, которые принадлежат к добавочному резистору. Если при тесте лампочка, не переставая горит, то переключатель можно считать исправным, в другом случае нужно будет заменить предохранитель и проверить целостность электрической цепи.

Если все вышеперечисленные варианты поломки были проанализированы, но вентилятор печки ВАЗ-2110 по-прежнему не работает, нужно проверить несколько дополнительных причин:

• исправность электрического мотора прибора;
• проверить контакты мотора;
• убедиться, не залипли ли щетки и не заели ли они на основном корпусе.

Модернизация печки ВАЗ-2110

Печка не дует совсем, в чём проблема

При выходе из строя отопителя, можно сделать первичную диагностику неисправностей своими руками.

К сожалению, сложная система управления отопителем не оправдала себя, как устройство, позволяющее снять хлопоты с водителя и автоматически поддерживать заданный температурный режим. Вместо этого мы получили массу неприятностей и холодные салоны в мороз. Пойдём от простого к сложному и для начала разберём проблемы с электрическим двигателем отопителя. Здесь все более-менее просто:

1. Предохранитель. Включаем печку, она не работает. Если нам повезло, то сгорел предохранитель. Отыскать его проще простого, сложнее выяснить причину его перегорания. 25-амперный предохранитель F18 находится в главном монтажном блоке, он же защищает цепь подсветки бардачка, обогрева заднего стекла и частично имеет отношение к прикуривателю, так что продиагностировать его выход из строя просто. А для того чтобы найти короткое замыкание, из-за которого он сгорел, придётся прозванивать все эти цепи — подсветки бардачка, обогрева заднего стекла, омывателя фар и прикуривателя.

2. Контакты. Очень частое явление на ВАЗ 2110 — отсутствие контакта на блоке управления отопителем или же на самом электродвигателе, нет контакта на провод питания на САУО. Придётся перебирать и зачищать все эти контакты.

3. Нагнетатель печки. Электродвигатель печки тоже невечный и может как просто перегореть, так и выйти из строя по другой причине. Чтобы проверить его работу, добираемся до контактов его питания и замеряем напряжение. Если на входе в двигатель фиксируем 12 В, дело в двигателе. Возможно, износились или подгорели щётки, возможно, подгорел коллектор двигателя или перегорела иди замкнула обмотка. В любом случае, возиться с ним никто не станет, просто заменим электродвигатель новым.

Проверяем систему автоматического управления отопителем

Система управления печкой тоже может выдавать сюрпризы. Они заключаются в том, что может не работать одна из скоростей, несколько, а может работать всего одна, самая мощная. При этом блок САУО не универсальный и подбирается в зависимости от года выпуска автомобиля:

Одной из причин выхода из строя печки может быть блок системы автоматического управления отопителем.

• 2110-8128020-03, цена 2300 рублей, применяется на десятках последних лет выпуска;
• 21102-8121020, цена 3100 рублей, устанавливался на машины с климатической установкой;
• 2110-8128020-02, около 2 тысяч, ставили на десятки первых лет выпуска;
• 2110-8128020-01, 1840 рублей, применялся на некоторых машинах до 2000 года выпуска.

Авто-помощь

Для того, чтобы найти неисправность в работе отопителя салона автомобиля «Лада Приора», необходимо знать её устройство и место расположения отдельных узлов печки. На Приоре, радиатор отопителя, при работающем двигателе, всегда будет горячим, так как он напрямую соединён с системой охлаждения двигателя. А чтобы в нём не образовывались воздушные пробки, бачок радиатора, при помощи шланга, соединяется с расширительным бачком системы охлаждения. Значит, по этой причине неисправности уже не будет.

Воздух, поступающий в салон, проходит через воздушный фильтр. В случае сильного загрязнения фильтра, из-за несвоевременной его замены, поток воздуха станет очень слабым, что приведёт к запотеванию ветровых стёкол и ухудшению видимости в направлении движения. Для его замены придётся открыть капот автомобиля. Фильтр находится перед вентилятором отопителя салона.

Вентилятор, совместно с фильтром и заслонкой управления воздушными потоками, находятся в моторном отсеке. Они расположены с правой стороны, под облицовкой лобового стекла. Радиатор отопителя расположен в салоне, под передней панелью. Есть ещё датчик температуры, его можно найти на потолке салона, под накладкой плафона и блок управления работой отопителя, его место на консоли.

Начинать поиск неисправностей печки Приоры нужно с проверки уровня охлаждающей жидкости в расширительном бачке. Он должен быть между метками минимум и максимум, при холодном двигателе. Не лишним будет и проверить работу термостата. Для этого достаточно потрогать верхний патрубок, идущий к радиатору системы охлаждения, на прогретом двигателе. Он должен быть горячим.

В холодное время года, температура в салоне, задаётся водителем при помощи соответствующей ручки на блоке управления, путём её поворота в нужное положение. Тем самым он подаёт команду температурному датчику, которой должен через блок управления привести в действие минимотор-редуктор, управляющий заслонкой воздушных потоков. Если из сопел дует холодный воздух или не той температуры, которую задал водитель, то виновником этого будет воздушная заслонка, так как она находится в неправильном положении. А вот искать неисправность нужно либо в потолочном датчике температуры, либо в минимотор-редукторе, путём их замены, на заведомо исправные.

Работает или нет вентилятор, можно определять по издаваемому им шуму. В случае, если вентилятор не работает ни в одном из 4 режимов, то проверьте целостность 25 амперного предохранителя F9, находящегося в монтажном блоке

При отказе в работе одного режима следует обратить свое внимание на резистор отопителя. Его можно найти рядом с самим вентилятором. Если износились щетки коллектора, то электродвигатель вентилятора, также работать не будет

О коротком замыкании обмотки якоря, Вас известит характерный запах. В этом случае электродвигатель вентилятора придётся заменить, на новый

Если износились щетки коллектора, то электродвигатель вентилятора, также работать не будет. О коротком замыкании обмотки якоря, Вас известит характерный запах. В этом случае электродвигатель вентилятора придётся заменить, на новый.

Кроме выше указанных неисправностей, причиной почему не работает печка могут быть отсутствие контактов в колодках пучков проводов, участвующих в электроснабжении этих устройств. Зная устройство печки Приоры, водитель может некоторые неисправности найти самостоятельно. Если знаний не хватило, придётся обращаться к специалистам электрикам.

Схема подключения вентилятора отопителя ВАЗ 2107.

На схеме ниже, показано как запитан вентилятор печки(4). Питание от аккумулятора, через монтажный блок(1), идёт на замок зажигания(5) и снова уходит в монтажный блок(1). В монтажном блоке(1) проходит через предохранитель F1 (10 ампер) и идёт на кнопку переключения скоростей печки(2). Далее питание с кнопки идет или через сопротивление(3) на мотор(4), или сразу на мотор печки(4).

Вентилятор печки ВАЗ не будет работать, если неисправен какой — то из составляющих его схемы. Можно определить причину по которой не работает вентилятор печки ВАЗ 2107:

1. Неисправность в монтажном блоке.
2. Выгорели контакты переключателя скоростей вентилятора печки.
3. Сгорело сопротивление для регулировки скорости.
4. Неисправность в самом моторчике печки.

Давайте остановимся подробней на каждой из неисправностей.

Неисправность в монтажном блоке ВАЗ 2107.

Если печка перестала дуть воздухом, то первым делом посмотрите цел ли предохранитель F1  в монтажном блоке.  Обычно, если перегорел этот предохранитель, то вместе с печкой перестоёт работать обогрев заднего стекла и фонари заднего хода. Этот предохранитель должен иметь номинал 10 ампер. Ни больше и ни меньше. Если поставить предохранитель меньше номинала, то он постоянно будет перегорать, а если поставить предохранитель большего номинала, есть возможность спалить монтажный блок. Если у вас стоит предохранитель большего номинала (как на фото ниже), то повышается вероятность того, что вышел из строя монтажный блок и плюс не поступает на кнопку переключения скоростей. Как это выяснить, читайте в следующем абзаце.

Выгорели контакты переключателя скоростей вентилятора печки.

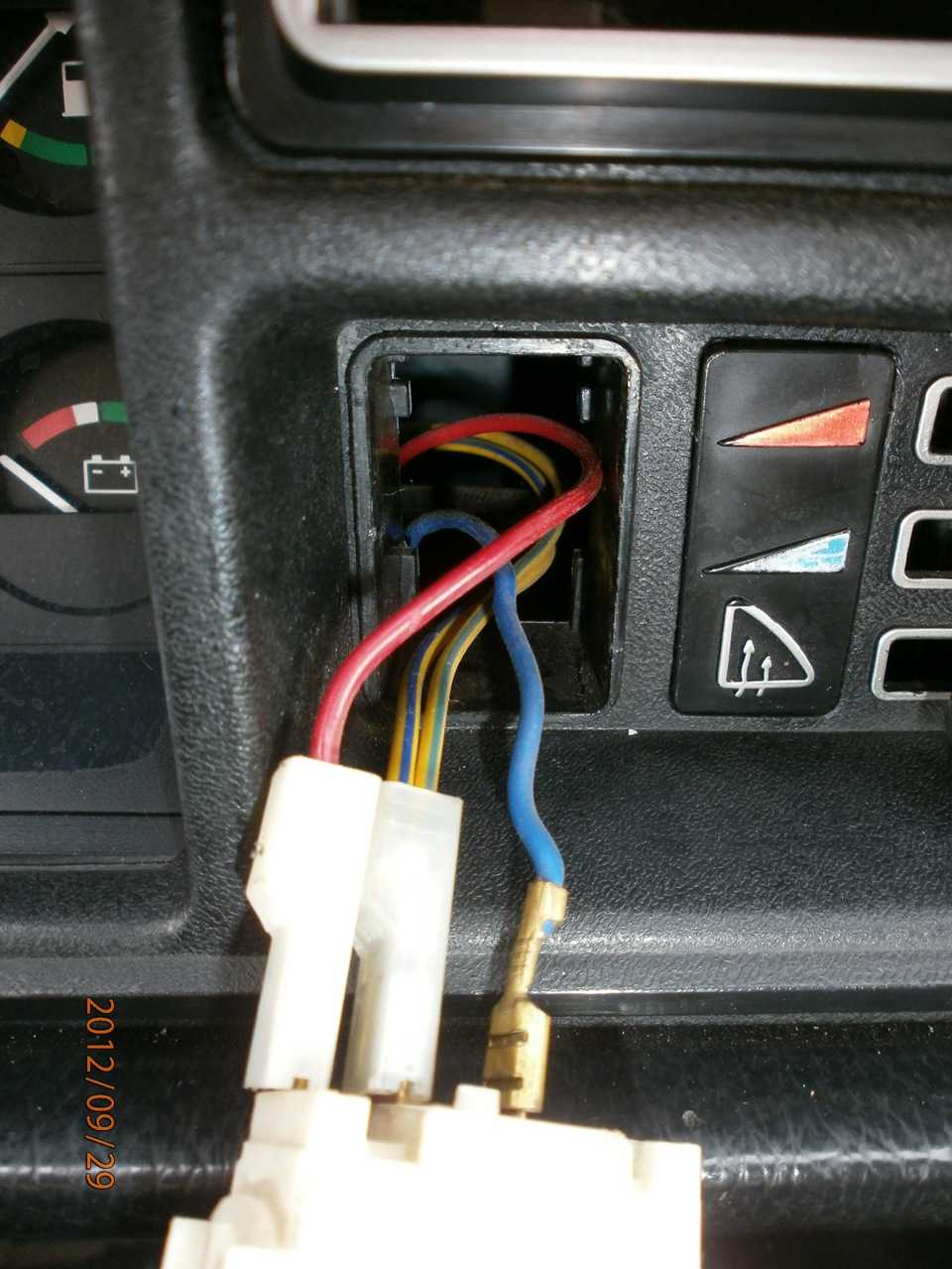

Вы проверили предохранитель и увидели, что он цел. Копаем дальше. Теперь берём и достаём кнопку переключения скоростей из панели и отсоединяем от неё провода. После, подключаем надёжно к массе один конец лампочки индикатора, а второй конец поочерёдно засовываем в снятые колодки проводов отключённых от кнопки. При этом должно быть включённым зажигание!

Если лампочка не загорается, значит питание на переключатель скорости не приходит и неисправен скорее всего монтажный блок.

Если лампочка, при тесте одного из контактов, загорелась, значит или неисправна кнопка или что-то другое. Как это выяснить? Очень просто! Для этого делаем перемычку из обычного провода, от контакта, при тесте которого загорелась лампочка-индикатор, к одному из двух других контактов. Моторчик печки заработает если кнопка неисправна. Если моторчик не работает, то именно он и неисправен.

Печка работает только на одной скорости ВАЗ 2107.

Когда печка работает только на самой высокой скорости — это значит, что сгорело балластное сопротивление.

В таком случае просто поменяйте его. Оно находится под торпедой примерно по середине, ближе к водительской стороне.

Неисправность в самом моторчике печки.

Перед тем, как разбирать панель и ворошить салон, проверьте хорошо ли сидит масса идущая от моторчика печки к кузову. Частенько случается, что этот провод просто сгнивает.

При наличии мультиметра можно его прозвонить. Для этого достаньте кнопку переключения скоростей, отсоедините от неё контакты. Теперь в режиме прозвонки один щуп мультиметра подсоедините к массе, а другим поочерёдно проверяйте провода. При исправном моторчике и балластном сопротивлении мултиметр запищит при проверке двух из трёх проводов. Если балластное сопротивление неисправно, то мультиметр запищит при проверке одного из трёх проводов, а уж если моторчик печки не работает или у него нет контакта с массой, то мультиметр будет молчать.

Если хотите узнать как заменить моторчик печки, читайте эту статью!

Проблемы с вентилятором отопителя

Бывает и так, что печка ВАЗ-2104 дует только в ноги, или вообще не дует. У этой проблемы, скорее всего, есть конкретный виновник, но, чтобы его определить, придётся немного поработать.

Для начала следует проверить, цел ли предохранитель F1, который, кроме цепи печного моторчика, защищает фонари заднего хода и отвечает за обогрев заднего стекла. Если он сгорел – меняем на целый, но обязательно с таким же номиналом (10А). Если поставите меньше – он сгорит гораздо быстрее, если больше – подставите под удар потребителей, включая электровентилятор. В тех случаях, когда после установки нового предохранителя правильного номинала он перегорает снова, ищите короткое замыкание, причем оно может быт на любом участке всех трёх электрических цепей.

Если же проблема не в предохранителе, имеет смысл проверить работоспособность клавиши переключения скоростей вращения электромоторчика отопителя, для чего от неё нужно отсоединить все провода. Затем поочерёдно подключаем один конец индикатора к массе, а другой к каждому из проводов кнопки, обязательно при включённом зажигании. Если при одном из тестов лампочка не загорелась, значит, имеется повреждение конкретного провода, в противном случае виновата либо клавиша, либо сам вентилятор.

Уточняем это следующим образом: из куска проволоки делаем перемычку, замыкая два любых контакта колодки. Если моторчик при этом запускается, то нужно менять кнопку. Если двигатель молчит при всех комбинациях – очевидно, что причина именно в нём.

Если моторчик работает только на максимальной скорости – проблема в сгоревшем дополнительном резисторе. Это балластное сопротивление нужно заменить, а найти его можно под торпедой, ближе к стороне водителя.

Вентилятор может не работать по причине отсутствия контакта с массой – на старых автомобилях этот проводок зачастую просто сгнивает. Определить именно эту неисправность также можно с помощью мультиметра, простой прозвонкой. Для этого снова демонтируем клавишу переключения скоростей и отсоединяем контакты. Один конец мультиметра подключаем к массе, вторым по очереди прозваниваем провода. Если моторчик вентилятора вместе с балластным резистором исправны, лампочка мультиметра загорится при замыкании двух проводков из трёх. При перегоревшем сопротивлении лампочка загорится только раз, если ни один из тестов не дал положительного результата – нужно искать причину либо в отсутствии контакта с массой, либо в самом электродвигателе печки.

Алгоритм демонтажа моторчика отопителя:

сливаем ОЖ в заранее приготовленную ёмкость, открутив сливную пробку на блоке;
как только тосол перестаёт капать, ослабляем хомуты отопителя, отсоединяем оба патрубка;
переходим в салон, демонтируем декоративную полку под бардачком (откручиваем три боковых винтика);
демонтируем панель магнитолы – сначала отщелкиваем её отвёрткой, вытаскиваем, затем отсоединяем все колодки электропитания, предварительно обозначив их маркером, чтобы не перепутать при сборке;
отвёрткой очень аккуратно поддеваем клавиши управления работой отопителя и снимаем их;
отщёлкиваем крышку нижней части панели;
внизу видим два винта – откручиваем их;
отвинчиваем также две гайки на торце панели (за шахтой магнитолы);
демонтируем консоль, соблюдая предельную осторожность;
отщёлкиваем оба воздуховода;
окручиваем винты крепления печного радиатора, отсоединяем две защёлки крепления нижней части радиатора;
отсоединяем тросик управления краником отопителя;
откручиваем ещё два самореза, крепящих нижнюю часть отопителя;
вытягиваем электромоторчик, проверяем его состояние и работоспособность. В случае необходимости – меняем;

Мы рассмотрели все основные неисправности, из-за которых штатный отопитель ВАЗ-2104 работает плохо или вообще не обеспечивает поступление тёплого воздуха в салон. Надеемся, что эта информация вам пригодится.

Функциональное назначение автомобильного резистора

Ваз 2110 замена резистора печки

С практической точки зрения резистор является токовым посредником между источником и конечным пунктом назначения. Источником тока в автомобиле является аккумулятор, конечным же пунктом назначения любое устройство, которому необходимо электричество. Основные функции резистора автомобиля:

• поддержание функционирования целостной электропечи в автомобиле;
• трансформация электрического напряжения из заданного в нужное значение;
• предохраняющая;
• обеспечение качественного и эффективного функционирования электроники автомобиля;
• избирательность в процессе функционирования и т.п.

Причины плохого обдува ног

Неисправность отопителя

Воздух через салонный фильтр забирается с улицы вращающимися лопастями электромотора отопителя. Через систему заслонок воздух распределяется по воздуховодам и через дефлекторы и нерегулируемые решетки подается в салон.

Воздух, как и любая газообразная среда, стремится пройти по пути с наименьшим сопротивлением. Поэтому логично, что потоки воздуха сначала выходят из центрального и бокового дефлекторов. В последнюю очередь обдуваются ноги водителя и пассажиров. Конструктивно воздуховоды на центральный дефлектор и верхние боковые точки обдува имеют большее сечение, и воздуху по ним пройти значительно легче.

Изначально нужно убедиться, что забору воздуха из атмосферы ничего не мешает. Ведь если воздух будет поступать в недостаточном объеме, то его не будет хватать на подачу ко всем точкам обдува с той интенсивностью, которую рассчитали на этапе проектирования авто.

Проверяем состояние салонного фильтра. Для этого снимаем дворники и жабо. Салонный фильтр находится справа по ходу движения авто под лобовым стеклом. Он закрыт пластиковым кожухом, который крепится четырьмя саморезами. Откручиваем саморезы и извлекаем салонный фильтр. Запускаем двигатель, прогреваем его до рабочей температуры и проверяем работу печки. Если ситуация улучшилась – меняем салонный фильтр и закрываем вопрос.

Вторая распространенная причина – это забитый радиатор отопителя. В этом случае обогрев салона будет слабый, потому что теплый воздух плохо выходит из всех дефлекторов, а не только в ноги. Но дело в том, что при длительной езде первыми начинают промерзать ноги, поэтому и создается впечатление, что проблема в этой части обдува.

Видео: Почему печка не дует в ноги ваз 2111,2110

Диагностируется эта неисправность просто. Находим два патрубка подвода антифриза к радиатору отопителя (резиновые шланги с левой стороны по ходу движения авто). На прогретом двигателе аккуратно прикасаемся поочередно к двум патрубкам при работающей на полную мощность печке. Разница в температуре патрубков должна быть минимальной. Если один патрубок горячий, а второй холодный или еле теплый – промываем или меняем радиатор отопителя.

Проверка работы заслонок

Всего точек выхода воздушных потоков из отопителя на автомобиле ВАЗ-2110 девять:

• центральный дефлектор;
• два боковых дефлектора и две решетки обдува лобового стекла;
• подогрев ног водителя и переднего пассажира;
• два вывода на подогрев ног задних пассажиров.

В идеально работающей системе напора, создаваемого электродвигателем отопителя, достаточно для создания эффективного потока для обогрева ног. Однако со временем в сочленениях воздуховодов образовываются зазоры, заслонки печки ВАЗ-2110 начинают неплотно прилегать к корпусу. Это ведет к распылению воздушного потока. И в итоге к дальним точкам выхода поступает минимальное количество воздуха.

Для начала демонтируйте панель с центральным дефлектором. Она держится на четырех пластиковых фиксаторах. Чтобы ее снять, просто подденьте за одну из сторон каким-либо подходящим предметом, например, плоской отверткой. Будьте осторожны: фиксаторы хрупкие.

Оцените работу заслонки

В более старых авто, с ручным приводом заслонки, обратите внимание на люфты в сопряжениях тяг. Разбитая система тяг не позволит заслонке плотно прилечь к корпусу в крайнем положении, что вызовет подсос воздуха из холодного контура

Исправляется проблема регулировкой заслонки. В механическом приводе есть возможность укоротить тягу за счет подвижного фиксатора на зубчатой тяге или наконечника с резьбой. В процессе регулировки проверяйте соответствие положения переключателя на панели и фактического положения заслонки.

Еще одна причина, по которой печка ВАЗ-2110 не дует в ноги – нарушение в работе блока системы автоматического управления отопителем (САУО) или моторедуктора печки ВАЗ-2110. В этом случае обычно наблюдается недостаточно теплый или вообще холодный воздух от печки, работающей в режиме максимального обогрева. Связано это с некорректным положением заслонки, в которое ее выставляет моторедуктор.

Оцените работу моторедуктора печки ВАЗ-2110. Для этого визуально проконтролируйте, как он закрывает заслонку при переключении режимов. Проще всего это сделать, демонтировав панель с центральным дефлектором. Переведите рукоятку температуры в крайнее положение (например, выставьте минимальную температуру), затем резко переключите в противоположный режим. Заслонка должна полностью перекрыть видимый с позиции водителя канал. Если этого не происходит – проблема заключается в моторедукторе или блоке САУО. Проверьте исправность моторедуктора и блока.

Замена вентилятора

Если перестал работать вентилятор печки, либо он издаёт странные звуки, то в таком случае необходимо его демонтировать, почистить либо заменить. Однако не стоит спешить с заменой, для начала необходимо убедиться, что щётки механизма целые, в таком случае замена не потребуется. Добраться до этой детали не так просто, но для автомобилей с конструкцией Лада «десятого» семейства, существует проверенный временем надёжный способ добраться до вентилятора:

1. Освободите правую часть панели приборов, открутив восемь винтов, затем панель необходимо приподнять.
2. После необходимо отодвинуть штатную шумоизоляцию щита двигателя.
3. Далее потребуется в салоне занять расположение, чтобы плечи упирались на коврик, именно так дотянуться до вентилятора проще всего.

Извлечь вентилятор довольно таки просто. Достаточно иметь необходимый инструмент и немного времени. Путём откручивания трёх саморезов крышки кожуха и снятия каркаса уплотнителя патрубков радиатора, можно извлечь устройство. Но, прежде чем менять деталь, необходимо определить работает ли она или нет.

Ведь часто бывает, что демонтированный вентилятор крутится и нормально функционирует, но стоит его поставить на место, то он сразу же перестаёт выполнять свои прямые обязанности. Тому причиной чаще всего являются скопившиеся мелкие частицы, которые препятствует нормально контакту в механизме.
