Ваз 2112 в каких двигателях у них гнет клапана

Загиб клапана в двигателе: причины и следствия

Причина и механизм формирования проблемы

В первых автомобилях ВАЗ невозможно было представить проблему загиба клапанов. Однако ситуация принципиально изменилась после перехода на передний привод. Если раньше свою работу выполняла цепь привода ГРМ, то ремень привода и поперечный алюминиевый блок сразу привели к появлению проблем.

Прежде всего, ремень ГРМ был куда менее надёжен, чем цепь. То есть, обрыв практически в любой момент мог привести к тому, что поршень в своём движении упирается в клапан, приводя к загибу последнего. Проблема получила в профессиональной среде автомехаников определение «проблема втыка».

Впрочем, в самых первых двигателях класса Евро 2 эта проблема ещё практически не встречалась, и всё благодаря достаточно просторным моторным отсекам. Да и вообще, расстояние между поршнями и клапанами было достаточным, чтобы даже обрыв ремня не производил излишне разрушительных последствий. Однако стремление производителей к максимальной компактности двигателя и требования Евро 3 негативно сказались на работоспособности последнего. Теперь степень сжатия стала последовательно увеличиваться, что приблизило поршень в своём движении к клапану. Разбалансировка системы практически неизбежно ведёт к непосредственному контакту поршня и клапана. Коленчатый вал при обрыве ремня ГРМ продолжает крутиться, а распределительный вал постепенно останавливается. В результате движение поршня навстречу клапану приводит к удару, на который клапан реагирует загибанием разной степени интенсивности.

Как правило, «проблема встыка» приводит к загибанию клапана под «тарелкой», в наиболее уязвимом месте. В свою очередь, это приводит к обездвиженности автомобиля, даже если пострадал «всего один» клапан.

Чаще всего, проблема загиба клапанов касается одного или двух клапанов. Однако случаются ситуации, когда могут пострадать все клапаны, и тогда придётся как минимум перебирать двигатель и менять клапаны, а то и решаться на более существенные траты в виде капремонта двигателя или даже его замены. Иных способов «лечения» проблемы попросту не существует.

В каких случаях гнет клапана при обрыве ремня ГРМ?

Часто автовладельцы сталкиваются с такой неприятной ситуацией как обрыв ремня ГРМ и последующее загибание клапанов. В подобном случае требуется дорогостоящий и сложный ремонт, расходы на который будут сопоставимы с капитальным восстановлением двигателя. Вопреки расхожему мнению, проблемы с загибанием клапанов чаще всего возникают не при обрыве привода ГРМ, а по причине заклинивания помпы охлаждающей жидкости.

Однако на определённых моторах даже при заклинивании помпы или обрыве ремня ГРМ клапана не загибаются, что позволяет с относительно минимальными затратами полностью восстановить автомобиль. Почему же на одних двигателях требуется дорогостоящий ремонт, тогда как на других моторах можно относительно недорого устранить имеющиеся поломки.

Для начала необходимо разобраться, что происходит с мотором при заклинивании помпы и обрыве ремня ГРМ. В подобном случае распределительный вал, который отвечает за открытие и закрытие клапанов, останавливается, но при этом коленвал вместе с поршневой группой продолжает своё вращение. Как результат, поршни на огромной скорости ударяются о клапана, обламывая или загибая их. В итоге, такой мотор с трудом подлежит восстановлению, а автовладельцу приходится менять клапанную группу и поршни с другими узлами.

На многих японских и вазовских автомобилях поршни имеют специальные проточки, которые позволяют избежать повреждения клапанов при обрыве ремня. На вазовских авто подобное решение объяснялось посредственным качеством привода ГРМ, который часто выходил из строя раньше положенного срока и быстро рвался, что без наличия такой защитной системы могло полностью вывести из строя двигатель автомобиля. Японские инженеры, используя подобную конструкцию с проточенными поршнями, ещё больше повысили надежность своих двигателей, которые даже при наличии таких серьезных неисправностей полностью не выходили из строя, а автовладелец мог с относительно минимальными затратами восстановить свой автомобиль.

Однако у такого решения имеются определенные недостатки. В первую очередь, это повышение расхода топлива и снижение мощности. Именно поэтому сегодня на многих современных автомобилях их производители отказались от наличия таких проточек, при этом автовладельцу настоятельно рекомендуют соблюдать требования по сервису, каждые 50-70 тысяч километров выполнять замену ремня ГРМ и другое обслуживание двигателя. При этом в обязательном порядке требовалось использовать исключительно качественные оригинальные запчасти для подобных ремонтных работ.

Только лишь на китайских автомобилях, которые не блещут надежностью, практически у всех двигателей имеется подобная конструкция с небольшими проточками, предупреждающими повреждение клапанов при обрыве привода газораспределительного механизма.

Узнать, загибает ли клапана при обрыве ремня ГРМ на конкретном двигателе, не составит какого-либо особого труда. Автовладельцу необходимо будет изучить инструкцию к своему автомобилю или обратиться с подобными вопросами на многочисленные тематические форумы в интернете. В интернете можно найти соответствующие таблицы, в которых наглядно предлагается информация о типе мотора на конкретном автомобиле и его безопасность для клапанов при обрыве ГРМ ремня.

При этом необходимо понимать, что какая быть надежная система не использовалась на автомобиле, как бы правильно автовладелец не ухаживал за машиной, всё же полностью исключить вероятность обрыва ремня ГРМ будет невозможно. Причём подобная проблема сегодня характерна не только для двигателей с ременным приводом механизма газораспределения, но и с, казалось бы, вечной цепью.

Это ранее считалось, что цепь будет практически вечной, а владелец такого автомобиля будет полностью избавлен от каких-либо проблем с обслуживанием газораспределительного механизма. Однако сегодня цепи растягиваются уже после 100-150 тысяч километров пробега, требуя вскрытия, дефектовки и ремонта. Если же автовладелец пренебрегает таким сервисным ремонтом, то, в конечном счете, это приводит к серьезным неисправностям и необходимости капитального восстановления двигателя.

Выводы

Обрыв ремня ГРМ или заклинивание помпы может привести к повреждениям клапанов и их загибанию. В прошлом популярностью пользовались двигатели, которые имели специальные проточки на цилиндрах, что предупреждало повреждение клапанов при заклинившем распределительном вале. Однако такая конструкция мотора имеет существенные недостатки, поэтому сегодня большинство автопроизводителей отказались от подобной защитной системы, полагаясь на качество используемых ремней и цепей.

22.07.2019

Меры по предотвращению

Их, как обычно, существовало несколько. Во-первых, рекомендовалось тщательно следить за состоянием ремня ГРМ, постоянно его проверять, и при малейшем подозрении – тут же заменять на новый. Некоторые водители даже возили с собой запасные ремни, и при первом удобном случае (по прошествии некоторого небольшого времени эксплуатации означенной запчасти) старались ее заменить.

Этот метод, конечно же, действовал, но не безотказно. Могли попасться некачественные, кооперативные ремни (как их тогда называли, что означало – не заводские), со скрытым брачком. И тогда как не следи – от опасности уберечься просто невозможно. Ну и тот фактор, что просто ремней не напасешься, тоже имеет определенное значение.

Вторым способом избежать дорогостоящих ремонтных работ была расточка движка, которую производили опытные умельцы на СТО.

Вариации на тему: Прошло немного времени, и ВАЗовские конструкторы перестали издеваться над народом, вмонтировав в 2112 улучшенные моторы (также 16-и клапанные, но уже 1,6 литра). В этих моделях уже присутствовали специальные выемки на поршнях, исключающие встречу клапанов с ними при обрывах ремней. А значит, и траты народных средств на весьма непростые ремонты.

ВАЗ 21124: Отдельный разговор – данная модификация. Она выходила с 2004 по 2008 и отличалась движком 1,6 л/16, где проблема была успешно решена за счет большей глубины проточки поршней (более 6 миллиметров). Кроме всего – изменили и конструкцию цилиндрового блока. На таких движках клапаны также не гнуло при обрывах ГРМ.

О двигателях LADA 2112 первое поколение (1999 — 2008)

Автомобиль LADA 2112 (ВАЗ 2112) прозванный в народе двенашкой, является переднеприводным хэтчбеком 10-го семейства, наряду с универсалом ВАЗ 2111, при его создании опирались на ВАЗ 2110. Отличаются данные автомобили главным образом за счет кузова. Благодаря тому, что длина автомобиля уменьшилась, удалось добиться улучшения рулевого управления.

Данный факт, а также более привлекательный внешний вид способствовали популярности автомобиля. Наибольшей популярностью стал пользоваться малосерийник купе ВАЗ 21123, за счет более агрессивного и спортивного внешнего вида. С 2008 года, ВАЗ 2112 заменил Лада Приора хэтчбек. А с 2010 года заменили купе 2112 выпустив купе Лада Приора. В рамках статьи мы рассмотрим двигатели, которые ставили на первое поколение автомобилей LADA 2112.

ДВИГАТЕЛЬ ВАЗ 2112

Движок ВАЗ 2112 (21103) можно назвать качественной эволюцией силового агрегата ВАЗ 2111. Он имеет 16 клапанов а не 8 как у предшественников. Основная особенность движка 2112 по сравнению 2111 это 4 клапана на цилиндр и 2 распредвала, за счет этого за один раз подается большее количество топливной смеси, и скорее отводятся отработанные газы. Кроме того в сравнении с 2111 рассматриваемый двигатель имеет меньший расход топлива.

Движок ВАЗ 2112 является рядным, инжекторного типа с четырьмя цилиндрами, и имеет верхнее расположение распредвала, а также ременной привод ГРМ. При обрыве ремня двигатель может гнуть клапана, поэтому необходимо следить за тем в каком состоянии находится ремень. Как вариант можно поставить поршни с 124-го двигателя.

Движок ВАЗ 2112 нередко троит, поэтому придется мерить компрессию. Если причина не выявлена, следует проверить модуль зажигания, высоковольтные провода и свечи. Есть проблемы с оборотами. Следует проверить дроссельную заслонку, регулятор холостого хода, датчик положения коленвала, датчик положения дроссельной заслонки и ДМРВ. Двигатель может глохнуть на холостых, скорее всего, виновата загрязненная дроссельная заслонка, либо регулятор холостого хода.

Если двигатель перестал заводиться, нужно смотреть стартер и АКБ, либо системы зажигания и питания. Из-за проблем с термостатом двигатель может плохо прогреваться или вовсе не прогреваться до рабочих температур. Шумы и стуки двигателя могут говорить о проблемах с гидрокомпенсаторами, шатунными или коренными подшипниками, поршнями.

ДВИГАТЕЛЬ ВАЗ 11183/21114

Движок 21114, имеющий второй индекс 11183, является развитием идей, заложенных силовым агрегатом 2111 1,5 л. и непосредственно, 083 мотором. Движок имеет более высокий блок цилиндров, увеличенный ход поршня, и объем 1,6 л. Двигатель обладает повышенными экологическими показателями, и большей надежности. По сравнению с двигателями ВАЗ 2111 агрегат ВАЗ 11183 он менее капризен, более эластичен и тяговит.

Если сравнивать эти два движка, необходимо отметить, что собираются они хоть и на одном заводе, но на разных линиях. Это рядный движок инжекторного типа, с четырьмя цилиндрами, имеющий верхнее расположение распредвала. В приводе ГРМ используется ремень. При его обрыве двигатель клапана не гнет, однако при наличии спортивного злого распредвала риск проблемного исхода возможен.

Двигатель имеет следующие слабые стороны. Необходимость своевременно регулировать клапана. Двигатель может шуметь и дизелить, вообще следует отметить, что движок довольно шумный, разнообразные посторонние звуки и стуки для него, это норма. Наконец для двигателя характерны троение, перегрев или напротив проблемы с прогревом до рабочего состояния.

Нюансы конструкции

Благодаря типовым решениям производителя АвтоВАЗ двигатель 21124 получил особенности конструкции:

  • блок цилиндров ДВС использован от 11193 высотой 197,1 мм («высокий»);
  • резьбовые отверстия для ГБЦ имеют размер М10 с шагом 1,25 мм;
  • масляные форсунки для охлаждения поршней установлены во 2, 3, 4 и 5 опорах коренных подшипников;
  • использован коленвал от 11183, обеспечивающий ход поршня 75,6 мм с радиусом кривошипа 37,8 мм, соответственно;
  • шкивы на коленчатом и распределительном валу использованы от 2110;
  • ремень ГРМ взят с 2112, то есть базовой версии;
  • шатуны от 2110 вместе с пальцами;
  • гидротолкатели в механизме ГРМ.

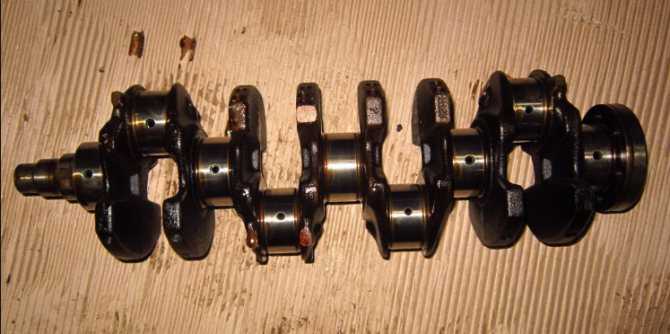

Коленвал 11183

Сохранилась модернизация предыдущего варианта – многофункциональный демпфер:

  • его зубчатый диск позволяет датчику ДПКВ отслеживать положение коленвала;
  • снижаются крутильные колебания;
  • приводится в действие навесное оборудование.


Демпфер коленвала

Компрессионные и маслосъемные кольца используются от 21083, стальные или чугунные. Допускается форсировка своими руками за счет доработки впускной/выпускной системы, шлифовки ГБЦ и расточки цилиндров до 86 мм.

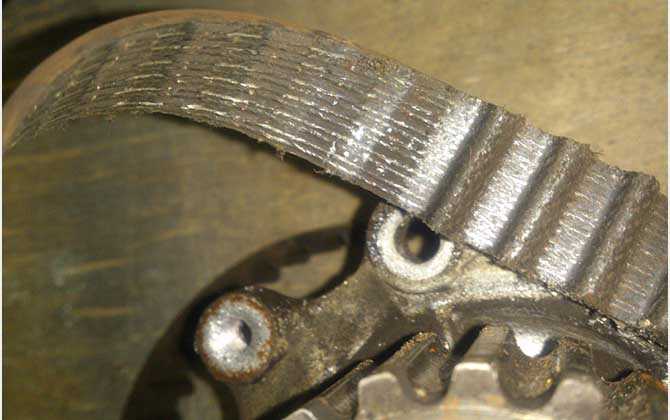

Почему рвет ремень и как от этого защититься

1) Самая распространенная причина — это банально не соблюдение предписания по замене ремня от производителя. Как правило, если машина у вас гарантийная, то замена будет по гарантии, но если вы обслуживаете ее сами, то многие забывают или экономят на замене. Это «вылезает» боком.

2) Некачественный ремень, сейчас просто уйма подделок особенно на наши ВАЗ. Реально не ходят и по 5000 километров (несколько раз было на служебной машине), поэтому берите лучше проверенные варианты. Или меняйте на СТО с гарантией.

3) Выходит из строя помпа. В некоторых моделях авто, она также находится в зацеплении ремня и если она выходит из строя, то ее просто клинит, она в считанные часы протрет ремень.

4) Изнашивается сам рапредвал. Он сделан из металла и понятно, что через какое-то время он износится (его может заклинить), хотя должно пройти очень много времени (большой пробег).

5) Выходят из строя натяжные ролики системы ГРМ. Они могут отвалиться, их может заклинить — в любом случае, ремень либо порвет, либо он слетит – конец один, погнет клапана.

Защита ребята тут одна. Меняйте вовремя ремень, а также натяжные ролики и остальные элементы этой системы, которые приписаны вам по регламенту. Берите на официальных или проверенных станциях-магазинах «расходники», ведь подделки ходят намного меньше оригиналов, тут вы рискуете каждой тысячей километров, вообще ремень это не та запчасть, на которой стоит экономить.

Гнёт ли клапана на Ладе Гранте 8 клапанной: 11186 (82 л.с) и 21116 (87 л.с.), + видео?

Варианты 8-ми клапанных двигателей хорошо знакомы владельцам Лада Гранта ещё по-прежним моделям АвтоВаза. Данные двигатели имеют индексы 11183 и (11186, 21116), мощность их 82 и 87 лошадиных сил соответственно.

Основная статья: Какие двигатели устанавливают на автомобили Лада Гранта.

Отечественный потребитель очень боится обрыва ремня ГРМ. Поэтому данный вопрос играет не последнюю роль при выборе модификации автомобиля.

В случае такой ситуации может произойти загибание клапанов, что в народе породило высказывание «кулак дружбы«. Есть даже слэнг, который обозначает моторы, гнущие клапана как «втыковые», а моторы, которые лишены этого недостатка — «безвтыковые».

Чтобы обрыва ремня не произошло, необходимо менять ремень вовремя (подробнее о том, когда необходимо менять ремень ГРМ по рекомендации завода и по опыту Грантоводов читайте здесь).

Модификация 11183 (комплектация «Стандарт», 82 л.с.)

Двигатель 11183 (под капотом Лада Калина)

Самые первые модификации автомобиля Гранты шли с необлегченной шатунно-поршневой группой, на таких двигателях клапана не гнёт, тут всё зависит от оборотов в момент обрыва ремня. Данные двигатели устанавливались на автомобили в комплектации «Стандарт» и имели обозначение 11183. Преимущество данного мотора в его тяговитости, на низах он едет словно дизель!

По сути дела это полная копия двигателя ВАЗ-2108, только с увеличенным объёмом, а владельцы девяток во всю хвалились историями о том, как порвался ремень ГРМ и ничего с двигателем не случилось.

Двигатель 11186 (87 л.с.) — клапана гнёт!

Двигатель 11186 (под капотом)

11186 двигатель специально для CarFrance.ru от Грантовода Игоря

При обрыве ремня ГРМ на двигателе 11186 автомобиля Лады Гранты — клапана гнёт, уже было много случаев, которые подтвердили эту гипотезу. Самый удачный вариант развития событий при обрыве ГРМ на этом двигателе — это загиб впускных клапанов.

Двигатель 11186 (снятый с авто)

Двигатель 21116 (87 л.с.) — клапана гнёт!

21116 двигатель гнёт клапана

Данный двигатель устанавливается на автомобиле Лада Гранта в комплектации «Норма». И он тоже гнёт клапана, к сожалению.

Основная статья: Двигатель 21116: отзывы, ресурс до капитального ремонта — подробный обзор двигателя от Грантоводов!

Двигатель 21116 (87 л.с.) — один из самых распространённых на автомобиле Лада Гранта

Для того, чтобы увеличить мощность, конструкторам АвтоВаза пришлось установить облегченно-поршневую группу в 114 мотор. Это привело к тому, что место под выемки в поршнях теперь отсутствует полностью, а это означает в 100% поршня погнёт. Так как поршень стал тоньше, то с большой долей вероятности поршень после «встречи с клапанами» тоже придёт в негодность и рассыпется на части.

Отличия у 21116 и 11186 только в том, что первый устанавливается импортная шатунно-поршневая группа, а на второй — отечественная.

Ремонт (стоимость, гарантия)

Ремонт в самой простой ситуации начнётся с отметки в 15 тысяч рублей, зависит от региона и квалификации мастера. Что самое печальное, что данные ситуации возникают и на небольшом пробеге, около 15 000 км. Но в данном случае, Вы еще можете обратиться по гарантии к своему официальному дилеру. Данный вид работ является гарантийным.

Поскольку при обрыве ремня ГРМ рвёт клапана и на 16-ти клапанниках, то на нашем сайте развернулась бурная дискуссия о том, какой же всё-таки двигатель лучше: 8 или 16 клапанов.

Как проверить состояние ремня ГРМ?

Для визуальной проверки ремня ГРМ необходимо снять крышку привода ГРМ. Сделать это не сложно, на 8-ми клапанниках места под капотом очень много. Снимаете крышку и начинаете визуальный осмотр ремня. Он должен быть как новый, без трещин и порепин, без грязи и налёта, сухой.

Если состояние ремня вызывает опаску, то его необходимо заменить, подробнее в статье: замена ремня ГРМ на 8-ми клапанной Гранте.

Как проверить состояние помпы и натяжного ролика?

Для проверки состояния помпы необходимо снять нижнюю половину крышки привода ГРМ. Далее ослабьте натяжение ремня путём ослабления натяжного ролика. Проверьте работоспособность помпы, покрутите её и посмотрите, есть ли люфт. Если люфт есть, то не тяните, и меняйте помпу, так как она может заклинить в ближайшее время.

Аналогичным образом на люфт проверяется и натяжной ролик.

Также Вас должны насторожить посторонние шумы при работе двигателя. Признаком скорой поломки помпы и роликов является звук «шуршания» этих элементов.

Случались случаи обрыва ремня ГРМ и загиба клапанов в результате заклинившей помпы и на пробеге не более 20 000 км.

carfrance.ru

Переходим к блоку цилиндров

Снимаем поддон. Поворачивая коленвал как нам удобно откручиваем по два болта на каждой крышки шатуна. Используем для этого головку TORX E10.

Поршня вместе с шатунами вынимаем. Для этого снизу деревянной ручкой молотка упираемся в шатун и слегка постукивая выбиваем его наверх. Снимаем старые вкладыши и по маркировки на них покупаем такого же размера новые. Вот еще один камень в огород АвтоВАЗа, машина у владельца с салона и в мотор не разу не лазили, но три поршня были группы «В» а один «С». Получается, что на заводе один цилиндр немного переточили и просто сунули туда увеличенный поршень, нет слов. Вариантов нет, берем группу «С», не точить же мотор из-за этого. Коренные вкладыши так же трогать не будем.

Покупаем новую поршневую группу, не гнущею клапана, шатуны и шатунные вкладыши.

Устраняем продольный люфт коленвала

На данном моторе он был замечен. Что бы устранить его заменим упорные полукольца. В наличие есть стандартные и ремонтные размеры. Берем первый ремонтный размер, если будут туго заходить немного сошлифуем. Откручиваем средний коренной подшипник и аккуратно толкнув отверткой сдвигаем полукольца. Метка на нем виде трех засечек, изображена ниже.

Когда полукольцо немного вышло проворачиваем коленвал, он вытолкнет его. Полукольца двух видов спереди белое и желтое сзади, канавки на них должны смотреть в сторону щек коленвала.

Ставим как снимали новые полукольца, если они заходят с большим усилием можно их немного шлифануть на мелком абразивном бруске, только не со стороны канавок. Проверяем люфт. Затягиваем коренной подшипник моментом 8 кгс*м.

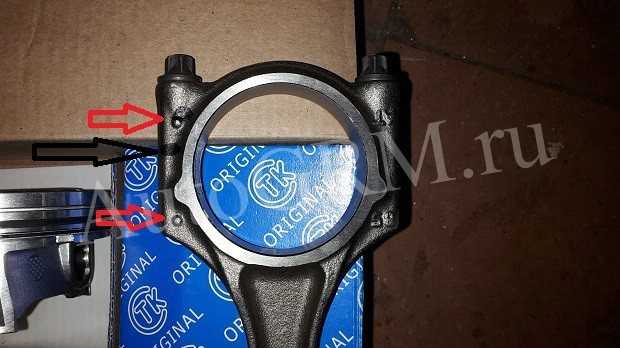

Собираем поршневую

Сверху на поршне выбита стрелка, она должна быть направлена к передней части двигателя. А на шатуне есть метки, которые должны смотреть в свою очередь так же. Не перепутайте!

Вставляем одно стопорное кольцо в паз на поршне. Вставляем шатун в поршень и смазав свой и поршневой палец маслом вставляем его на свое место. Вставляем второе стопорное кольцо. Данная операция хоть и кажется простой, но помучится придется. Осматриваем собранную конструкцию все стопорные кольца должны быть четко в своих канавках, в противном случае выскочившее кольцо на работающем двигателе может натворить много бед.

После сборки нужно отломать крышку шатунного подшипника, поскольку шатун выполнен в виде одного целого. На наших машинах так. Для начала выкручиваем болты. Вставляем в тески шатун на уровень метки показанной на рисунке черной стрелкой и слегка его зажимаем, затем легким движением руки отламываем. В первый раз очень страшно. Приставляем крышку на место и закручиваем болты, чтобы в дальнейшем не перепутать.

Проверяем тепловой зазор в поршневых кольцах

Раскладываем каждый комплект колец к каждому цилиндру. В дальнейшем местами их не меняем. По очереди каждое кольцо засовываем в свой цилиндр и немного проталкиваем его поршнем примерно на средину.

Щупами замеряем зазор.

Номинальный зазор: 0.25 — 0.45 мм.

Максимальный зазор для всех 1 мм. Но это попахивает уже расточкой.

Устанавливаем новые кольца

Сначала устанавливаем разжимную пружину маслосъемного кольца, затем само кольцо. Замок маслосъемного кольца должен смотреть в противоположную сторону замка пружины. После устанавливаем нижнее компрессионное и наконец верхнее компрессионное кольцо. На кольцах обязательно выбита надпись «ТОР», она должна смотреть вверх. Кольца в канавках поршня должны обязательно легко вращаться.

Ремонт

Загнутые клапана двигателя авто

Если Вы выправите клапан «на глазок», то рискуете нажить себе ещё неприятностей. Восстановленный кустарным способом клапан вряд ли будет соосен с направляющей втулкой и плотно прижмётся к седлу. А если захотите «чуть-чуть» подровнять стержень, то он будет работать как насос, выкачивая масло в камеру сгорания — никакой колпачок не удержит.
Благоразумнее всего будет как можно тщательнее произвести дефектовку других деталей. Ведь ударом может повредить направляющие втулки, сёдла клапанов. Известны случаи, когда загибало шатуны. Поломка коромысел тоже не редкость.

Модели ВАЗовских двигателей, клапана которых не «боятся» обрыва ремня ГРМ:

ВАЗ 2111 1,5л; ВАЗ 21083 1,5л; ВАЗ 11183 1,6л (8ми клапанный); ВАЗ 2114 1,5л и 1,6л(оба 8ми клапанные)

Известно, что старые 8-ми клапанные «опелевские» двигатели (такие, как на DAEWOO Nexia и Chevrolet Lanos), тоже спокойно переносят эту неприятность.

Как правило, если у человека на любимом авто погнуло хотя бы один клапан, пусть даже однажды, такой человек уже начинает понимать, что даже «железки» не имеют железного терпения и постарается стать хорошим хозяином своего «коня».

В заключение, нелишним будет добавить — следите за своим авто, не сомневайтесь, есть ли повод «заглянуть под капот».

Загиб клапанов на Приоре — теория и практика решения проблемы

Первые автомобили ВАЗ 2110 выпускались с 8-клапанным мотором, объемом в 1,5 л. а позже и с 1,6 л. На подобных агрегатах при обрыве ремня ГРМ, клапаны не гнуло. Объясняется это их отсутствием в поршне. В десятом поколении появились машины ВАЗ 2112 с 16-клапаным двигателем и объемом в 1,5 л. С выпуском этой модели многие автовладельцы начали сталкиваться с проблемой, когда гнет клапана на Приоре. Конструкция нового мотора изменилась. За счет 16-клапанной головки мощность данного агрегата увеличилась с 76 л.с. до 92 л.с. Однако большая проблема такого мотора — 21126 гнет клапана на Приоре. В итоге автомобиль нуждается в капитальном ремонте.

Причиной, по которой погнуло клапана в Ладе Приора, является отсутствие в моторе 1,5 с 16-клапанами поршня специальных выемок. Из-за этого при обрыве ремня поршни бьют по клапанам, последние загибаются. Несколько позже на Priora начали устанавливать 16-клапанные двигатели объемом в 1,6 л. Конструкция данных моторов практически не отличается от прежних с объемом в 1,5 л. Основная разница заключается в том, что в новом двигателе поршни оснащены выемками. При обрыве ремня ГРМ поршни не встречаются с клапанами, и двигатель не гнет клапана на Приоре.

Современный мотор от АвтоВАЗа представлен в виде 16-клапанного агрегата, который отличается от прежних аналогов своей надежностью и безопасностью, для него загнутые клапана не характерны. Однако ошибочное мнение большинства автолюбителей связано с тем, что на обновленной Приоре гнет клапана двигатель в редких случаях. Объясняется это тем, что данный автомобиль оснащен 16-клапанным мотором объемом в 1,6 л. Практика показала, что при обрыве ремня ГРМ на Ладе, поршни гнет клапана при их встрече. Ремонт двигателя данного типа стоит дороже, чем на «12» аналогах. Вероятность разрыва ремня на Приоре низкая, так как он практически в два раза шире, чем на «12» моторах. При использовании бракованного ремня, вопрос «загибает ли клапана на Приоре?» будет возникать и дальше.

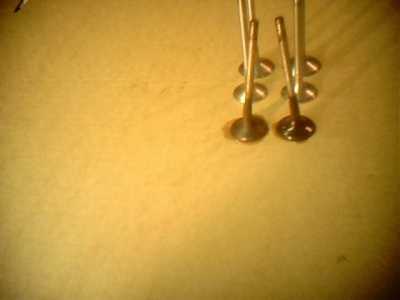

Клапана для мотора

Сравнивая двигатели Priora и Калины, автомеханики утверждают, что со схожей проблемой сталкиваются владельцы второго авто. Поэтому рекомендуется регулярно следить за состоянием ремня ГРМ. Некоторых автолюбителей волнует вопрос, гнет ли клапана в случае, если на поршнях есть большой слой нагара. Подобные поломки встречаются и в таких моторах. Поэтому владельцам любого вида транспортного средства следует регулярно следить за состоянием ремня ГРМ, проверяя его на наличие трещин, сколов, ниток и отслоений. Данные признаки сигнализируют о том, что ремень ГРМ нужно немедленно менять. В противном случае вопрос «гнет ли клапана двигатель на Приоре?» не будет решен.

Способы решения проблемы

Поскольку столкновение поршней с клапанами несет достаточно серьезные негативные последствия, то многих автолюбителей интересует, можно ли повлиять на эту ситуацию.

Существует несколько методов, которые позволяют сделать из мотора, гнущего клапаны, в «безвтыковый».

Самый простой из них – установка поршней с проточками. Кстати, на некоторых моторах ВАЗ именно так и решается проблема с «втыковостью».

На днище таких поршней имеются специальные углубления под тарелки клапанов. За счет этого последние в открытом положении не соприкасаются с поршнями, установленными в ВМТ.

Но таким способом можно модернизировать не все моторы, по той причине, что не всегда удается найти поршни с проточками заводского изготовления на замену «родных».

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Аэродинамические лайфхаки, который помогут сэкономить топливо

Второй метод – самостоятельное изготовление проточек на поршне. Этот способ подойдет для тех, кто не нашел «невтыковые» поршни на замену. Но у этого метода есть существенный недостаток – очень сложно изготовить одинаковые углубления на всех поршнях. В результате может образоваться дисбаланс поршней по весу, что скажется на ресурсе КШМ. Также разные по размеру проточки могут стать причиной разной компрессии в цилиндрах, и устранить эту проблему не удастся.

Третий метод – увеличение высоты камеры сгорания. Делается это путем установки 2-3 прокладок под головку блока. У этого способа негативная сторона — увеличение объема камеры сгорания, что влечет за собой падение компрессии, и как следствие – снижение мощности и увеличение расхода топлива.

Нужно знать

Что важно знать о вазовских движках в контексте истории? На самых первых выпускаемых заводом десятках моторы стояли еще 8-и клапанные, объем 1,5 и 1,6 литра. На этих как раз клапана не гнуло при неожиданных обрывах ремней

А происходило это (вернее, не происходило) в силу конструкции данных движков. В случае кризисного обрыва поршни не встречались с клапанами. За что конструкторам большой респект. Это позволило многим владельцам первых десяточек – избегать при порывах ГРМ еще и дополнительного ремонта движка в нагрузку ко всему.

С возникновением модели 2112, на машинку стали устанавливать новый движок – 1,5 литра объемом, но уже с 16-и клапанами (хотя проблемы с двигателем на 2112 не решились). По тем временам – довольно прогрессивно. Увеличилась мощность мотора, его приемистость. Изменилась и конструкция головки. При изменении не сразу обнаружились (а спустя некоторое время) досадные огрехи. Среди которых и наша рассматриваемая проблема.

Дело в том, что при незапланированном обрыве ГРМ в этой модели мотора встреча поршней и клапанов становилась неминуема из-за конструкции самого двигателя. Поршни не имели специальных проточек и в этом случае сильно ударяли по клапанам.

последние – гнулись, и приходилось делать восстановительный ремонт. Такая ситуация, конечно, вряд ли нравилась владельцам данного транспорта. Что же предпринять?

Почему рвется ремень

Клапана гнёт при обрыве привода ГРМ, поэтому важно следить за его состоянием. На 11186 АвтоВАЗ устанавливает ремни Gates арт. 5670XS с автоматическим натяжителем арт.Т43228

Ресурс расходника по данным изготовителя равен ресурсу движка — 200 000 км. В реальности ремень ходит около 50 000 км. Мастера рекомендуют проверять деталь во время каждого ТО, через 15 000 км

5670XS с автоматическим натяжителем арт.Т43228. Ресурс расходника по данным изготовителя равен ресурсу движка — 200 000 км. В реальности ремень ходит около 50 000 км. Мастера рекомендуют проверять деталь во время каждого ТО, через 15 000 км.

Кроме качества ремня, важно, как он натянут. В модели двигателя 11186 при появлении люфтов или заклинивания насоса или натяжного ролика у ремня срезает зубцы, и поршнями гнёт клапана. Зубцы срезает мгновенно, поэтому избежать поломки редко удаётся

Зубцы срезает мгновенно, поэтому избежать поломки редко удаётся.

Качество запчастей

Компания Gates сотрудничает с АвтоВАЗ с 2003 года. Продукция компании недешёвая. Комплект приводного ремня ГРМ и натяжного ролика обойдётся не менее 3000 р. Стоит ли экономить и покупать дешёвый китайский аналог, если существует опасность, что при обрыве привода двигатель гнёт клапана?

Однако, даже при желании купить оригинальный продукт, можно нарваться на подделку. Под именем Gates встречаются фальсификаты из дешевого материала по сомнительной цене. Покупать запчасти нужно у официальных дистрибьюторов. Адреса можно найти на сайте компании.

Оригинальный приводной ремень ГРМ произведён из гидрированного термостойкого каучука с высокой стойкостью к различным химическим веществам. Деталь имеет округлённый зубчатый профиль. Зубцов 113 шириной 17 мм. Длина — 1,076 м.

Износ ремня определяют по качеству материала, наличию трещин и расслоений. Поверхность детали должна быть эластичной, не слишком твёрдой. Не допустимо растягивание или сдвиг ремня относительно требуемого положения, иначе он слетит, и произойдёт ситуация, при которой гнёт клапана.

Неправильная установка ремня

На Гранте с двигателем 11186 загибает клапана при любом повреждении привода ГРМ. Поскольку малейшее ослабление ремня становится причиной среза зубьев, устанавливать привод нужно строго по схеме, используя специальный ключ.

Если посмотреть на натяжение привода, то с правой стороны от распредвала к коленвалу получается длинное плечо в свободном состоянии. Усилие составляет от 15 до 20 Нм. Далее ремень охватывает звезду коленвала. Поднимается к водяной помпе, огибая шестерню слева. Переходит к ролику натяжения справа и возвращается на распредвал.

Есть ли варианты, которые не гнут?

Конечно есть, но сейчас встречаются очень редко. Еще раз вам советую — почитать статью про ПРИОРУ, там есть модели моторов, которые раньше «не гнули». Однако к сожалению сейчас таких практически нет. Поэтому многие проводят — такой тюнинг силовых агрегатов.

Суть тут также банально, проста – вместо обычных поршней ставят варианты с «выемками» сверху. Тогда даже если случится обрыв, клапана просто опустятся в эти ямки и ничего страшного не произойдет. Нужно будет поставить новый ремень и синхронизировать распределительный и коленчатый валы.

«Здорово» — скажите вы. НО почему же тогда такие поршни не ставят на все модели? Ведь это 100% защита.

Опять все просто – такие поршни съедают часть мощности двигателя, причем прилично. До сих пор ходят споры «насколько». Некоторые говорят что примерно на 5 – 7%, а это извините меня –ПРИЛИЧНО! Все дело в том, что такой поршень — тяжелее, да и сжатие не такое эффективное. Вот поэтому многие и отказались от такого решения. Многие – но не все!
